Размеры полипропиленовых (ппр) труб: диаметры и толщина стенок по госту

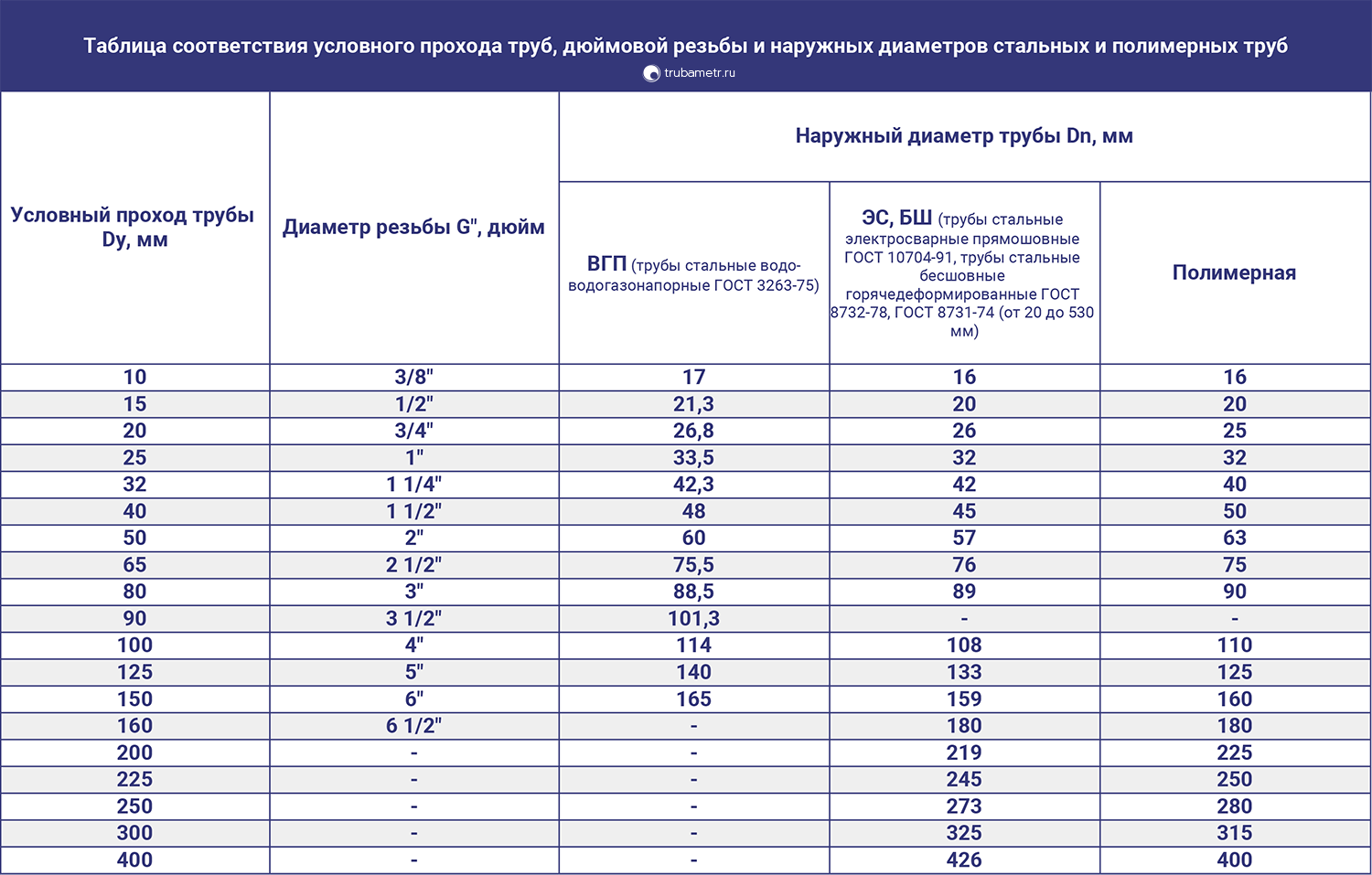

Диаметр полипропиленовых труб таблица

Классификация полимерных труб

Полипропиленовые трубы выпускаются различных диаметров, строго регламентированных ГОСТом, от 10 мм до 1200 мм, и с различной толщиной стенки. Классификация труб из полипропилена подразумевает разделение изделий по химическому составу исходного сырья, по рабочему давлению на стенки труб, а также по области применения.

По химическому составу сырья, из которого изготавливаются трубы, все изделия можно разделить на 4 группы:

  1. PPR (PPRС, ППР) – это так называемый статический сополимер непропилен, имеющий кристаллическую структуру молекул. Трубы из такого материала устойчивы к перепадам температур от -17 С до +140 С, ударопрочные и предпочтительны к применению для прокладки канализационных систем, отопления и водоснабжения. Диапазон размеров варьируется от 16 до 110 мм.
  2. PPH изделия. В сырье для изготовления таких труб используются современные наполнители, увеличивающие ударопрочность материала: антистатик, антипрен, нуклеатор. Трубы из этого материала не применяются для отопления и подачи горячей воды, поскольку при нагреве сильно расширяются и деформируются. Зачастую их используют для прокладки вентиляционных систем, наружного подвода холодной воды, водоотведения. Как правило, такие трубы применяются в промышленном строительстве и производятся больших диаметров.
  3. PPB. Структура материала представляет собой чередование микромолекул гомополимера, которые имеют отличное друг от друга строение. Трубы из этого полимера применяются для строительства холодного водоснабжения и монтажа напольных видов отопления.
  4. PPs. Так называемый поливинилсульфид, полимер, отличающийся уникальным строением молекулы. Материал устойчив к механическим нагрузкам и нагреву, поэтому успешно используется при строительстве отопления и подвода воды.

В зависимости от назначения полипропиленовые трубы могут выдерживать разнообразное давление:

  • N10 (РN10) – толщина полимерного материала варьируется от 1,9 до 10 мм, рабочее давление на стенку — 1,0 Мпа. Такие изделия используются при монтировании систем «теплого пола», магистралей подачи холодной воды. Трубы изготавливаются с наружным диаметром в диапазоне 20-110 мм и внутренним диаметром 16-90 мм.
  • PN16 – давление рабочего тела на стенку 1,6 МПа. Довольно редко используемый вид труб. Выдерживает нагрев до +600С. Используется для подвода холодной и горячей воды.
  • N20 (РN20) – выдерживает давление рабочей жидкости 2,0 Мпа, при толщине стенки 16-18,4 мм. Пользуется большим спросом при строительстве водоснабжающих магистралей (горячих и холодных). Выдерживает нагрев воды до +800С. Наружный диаметр труб из полипропилена варьируется от 16 до 110 мм, внутренний диаметр – от 10,6 до 73,2 мм.
  • N25 (РN25) – материал рассчитан на работу под давлением 2,5 Мпа, отличается армированием стенок алюминием или стекловолокном. Такие трубы прекрасно подходят для монтажа отопительных систем, горячей воды. Выдерживают температуру проводимой воды до +950С. Диаметр условного прохода варьируется от 13,2 до 50 мм, наружный диаметр составляет 21,2-77,9 мм.

Характеристики полипропиленовых труб

  • Основные преимущества полипропиленовых изделий:
  • Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
  • Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
  • Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
  • Срок службы до 50 лет.
  • Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
  • Абсолютная экологическая безопасность.
  1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
  2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
  3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
  4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
  5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
  6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

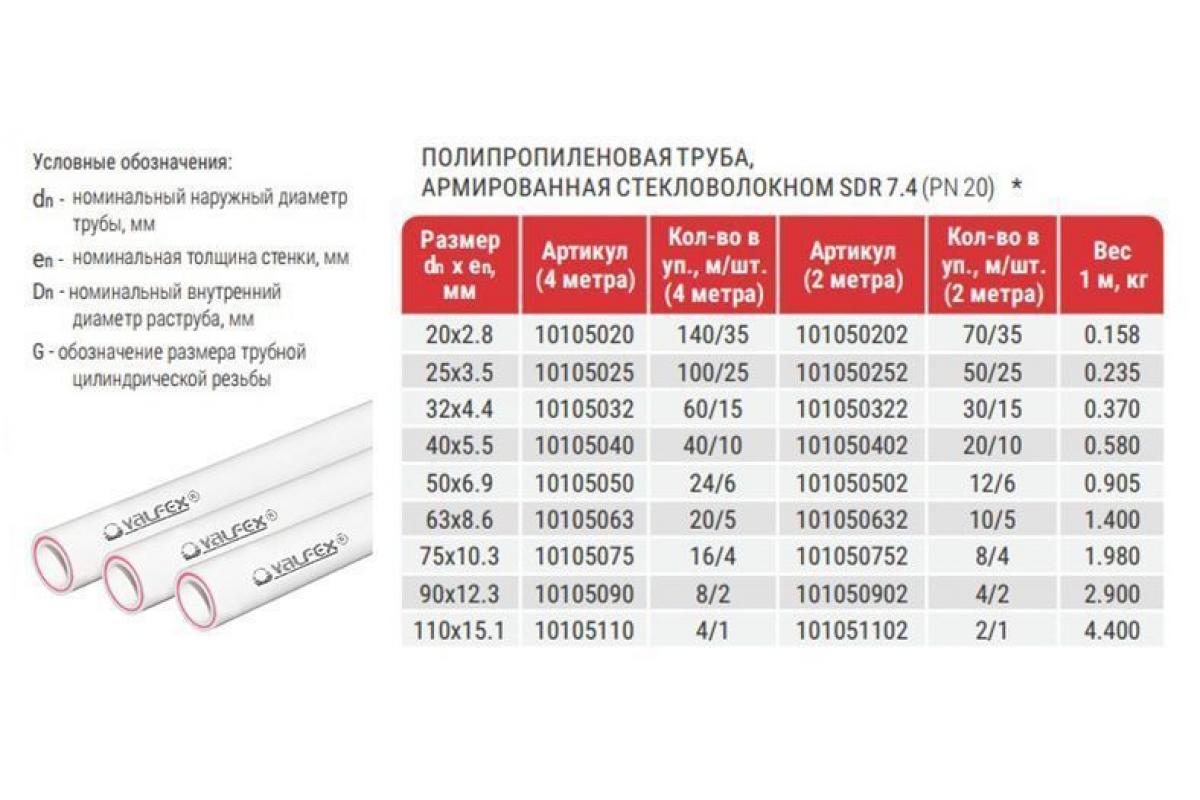

Маркировка продукции

Вся продукция на корпусе имеет комбинацию цифр с буквами, которые кодируют технические особенности изделия.

Буквы, обозначающие материал.

На первом месте в маркировке стоит производитель труб, далее шифр из букв, указывающий на материал изготовления.

Тип PPs обозначает полифенилсульфид. Полимерный материал отличается высоким показателем стойкости к механическим нагрузкам, высокой температуре, повышенной износостойкостью, прочностью. Трубы выпускаются с сечением, которое находится в пределах от двадцати до 1200 миллиметров. Изделия широко применяют во всех отраслях.

Производители применяют свои разновидности маркировки для трубной продукции, но в них присутствует обозначение PP, значит изделия изготовлены из полипропилена.

Маркировка для рабочего давления.

После указания типа материала обозначают оптимальное давления для данного изделия. Буквы PN далее цифры, определяющие параметр в барах – кг/см2.

Маркировка называет давление, при котором вода по трубам протекает при температуре в 20 градусов, и трубы при этом не изнашиваются за пятьдесят лет службы.

Для системы отопления подходят сочетания PN25 либо PN20.

Номинальное давление, указанное в маркировке, гораздо меньше максимального, которые трубы способны выдержать.

Важно! Если температура воды в трубах повышается, значит, понижается уровень стойкости трубы по отношению к различным нагрузкам. Так, если температура жидкости достигает девяносто градусов, то давление понижается с двадцати до шести с половиной бара

Маркировка для обозначения диаметра продукции.

В маркировке на трубах за указателем давления следуют цифры в пределах 10 – 1200. Цифры указывают диаметр изделия снаружи, выражается он в миллиметрах.

Справка! Иногда диаметр трубы обозначают с помощью цветных полос на изделии. Красной чертой обозначают трубы с диаметром 20 мл, которые подходят для горячего водоснабжения. Синей чертой выделяют трубы с диаметром 10 мл, подходящие для водопроводов с холодной водой. Их не применяют для отопительных систем.

Для отопительных систем применяют трубы с диаметром, который зависит от температуры и объема жидкости, циркулирующей внутри системы. Диаметр изделия напрямую связан с показателем толщины стенок и давлением, способное выдержать данная деталь.

Как подобрать правильный размер магистрали

Для подбора габаритов труб для магистралей пользуются специальной формулой. При этом геометрические характеристики напрямую зависят от скорости прохождения среды по сетям и объема ее потребления. Формула для расчета диаметра следующая:

D=√(4-Q-(1000/π*V),

где Q — средний расход среды, л/с; π — число Пи (составляет 3,14); V — скорость прохождения жидкости по системе, м/с.

Водопроводная магистраль.

Данная формула используется при строительстве частного дома. Для водоснабжения подходят изделия размером 20 мм.

Если же расчет проводится для многоэтажного здания, то имеются особенности. При определении параметра учитывается количество квартир и подъездов, этажность дома и т.д. Чем больше источников потребления, тем больше расход жидкости и, соответственно, больше диаметр труб для обустройства магистрали.

В большинстве случаев ориентируются на такие габариты:

  • D= 25 — монтаж стояков в 5-этажных домах;
  • D=20 — для водопровода и разводки внутри помещений;
  • D=32 — монтаж стояков высотных сооружений.

Маркировка канализационных труб ПВХ и ПП

Теперь давайте рассмотрим, что написано на канализационных трубах из ПВХ или полипропилена.

Возьмем для примера условные обозначения на наружной канализации согласно ГОСТ 32413-2013

Маркировка канализационных труб ПВХ для наружной канализации

Из рисунка видно, что маркировка очень похожа на маркировку полипропиленовых труб для отопления или водоснабжения.

Но добавляется один важный элемент — коэффициент SN.

Этот коэффициент называется коэффициентом номинальной кольцевой жесткости и измеряется в кН/м2.

Чем больше этот коэффициент тем большую нагрузку может выдерживать труба под слоем грунта.

В обиходе используется понятие, что SN определяет глубину в метрах, на которую можно закопать наружную канализацию.

Для внутренней канализации маркировка регламентируется ГОСТом 32414-2013.

Пример маркировки смотрите ниже на картинке:

Маркировка канализационных труб ПП для внутренней канализации

Как видно из рисунка, для внутренней канализации отсутствует указание кольцевой жесткости.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

  • Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

  • Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

  • Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

  • Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

  • Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

  • Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Рекомендации

  1. Канализация, которая собрана по принципу естественного слива, прокладывается с некоторым уклоном, который рассчитывается по месту монтажа и зависит от протяженности трассы. Стандартный градус уклона – 10-20 мм на один метр погонный трубной трассы.
  2. Если есть сомнения, какую выбрать трубу, из обычного пропилена или армированную, отдайте предпочтение более прочному изделию – с армированием. Армированная труба дольше прослужит.
  3. Работая с полипропиленовыми изделиями, рекомендуется пользоваться П-образными компенсаторами, которые служат для балансировки рабочего давления в магистрали.
  4. При сборке пары «труба-фитинг» нельзя проворачивать трубу, чтобы не уменьшить качество шва.

Для определения бракованных изделий и допуска качественных труб к эксплуатации необходимы лабораторные испытания, по окончании которых изделия допускаются к монтажу в ГВС или ХВС магистралях, отоплении или газопроводе.

Область применения ПП для ХВС и ГВС

К числу обязательных инженерных систем современных зданий относятся именно водопроводные сети из пластика. Их монтаж сегодня выполняется во многих строениях. Они позволяют проводить доставку воды до водоразборных точек.

Полипропиленовый водопровод

Сети из труб полипропиленовых для водоснабжения используются даже для перемещения сжатого воздуха и жидких сред химического происхождения.

Пластиковые трубопроводы изготавливаются из полимеров. Эти материалы относятся к полиолефинолам. Такие вещества обладают уникальными техническими характеристиками. Благодаря им удается создавать:

  • системы снабжения холодной и нагретой жидкостью;
  • трубопроводные сети, требующиеся для компрессоров и гидравлических механизмов;
  • канализацию;
  • отопление;
  • коммуникации для климатического оборудования и вентиляции;
  • дренажные, орошающие и мелиорационные сети;
  • обогревающие поверхности.

Качество соединений трубопроводов из пластика соответствует надежности сварки коммуникаций из металла. Поэтому полипропилен стали применять при производстве различных труб. Их основная область использования строительство инженерных систем.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

p, blockquote 11,0,0,0,0 –>

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

p, blockquote 12,0,0,0,0 –>

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

p, blockquote 13,0,0,0,0 –>

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

p, blockquote 14,0,0,1,0 –>

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

p, blockquote 15,0,0,0,0 –>

Трубы. ГОСТ и DIN. Отопление и водоснабжение

Для проектировщиков, снабженцев, монтажников наличие стандартов один из главных факторов успешной работы. ГОСТ и DIN всегда должны быть под рукой. Независимо от того, занимается ли компания продажей нержавеющего металлопроката, монтажом отопления или водоснабжения, проектированием канализации или кондиционирования, без стандартов не обойтись. Задача данной страницы — собрать все (или хотя бы самые популярные) DIN и ГОСТ на трубы в одном месте. Основным классифицирующим признаком для труб является материал изготовления. Именно по нему — пластиковые или металлические — будет структура этой страницы. На этой странице можно найти, посмотреть и скачать следующие стандарты на трубы:

  • ГОСТ — 8732-78; 9941-81; 10704-91; 10705-80
  • DIN — 1629; 2248
  • ДСТУ Б — В.2.7-151:2008; В.2.7.-144:2007

Инструменты для монтажа трубопровода

В установке труб нам помогут несколько инструментов, а именно:

  • клеевой пистолет;
  • сварочный аппарат;
  • труборез;
  • зачистки.

Разберем каждый из них по порядку.

Клеевые пистолеты ускоряют работу. С их помощью можно стыковать раструбные стыки, муфты и другие детали. Процесс схватывания, при этом, длится 2-3 минуты. Перед началом работ нужно очистить поверхность трубы от грязи и жира.

Сварочные аппараты бывают ручные и механические. Первые больше подходят для стыковки больших стояков. Они состоят из опорной рамы, приборного блока и гидропровода. Вторые чаще используются в быту. Для того, чтобы сплавить две трубы друг с другом, нужно поместить стыкующую деталь на/в тефлоновую насадку.

Труборезы бывают роликовыми, в форме ножниц и электрические. При покупке нужно смотреть на максимально допустимый размер трубы. На некоторых устройствах детали режутся исключительно под прямым углом, обычно производитель указывает это в документации. Для работы с трубами большого диаметра рекомендуется использовать гильотинные ножницы.

Зачистка поможет продлить срок эксплуатации труб, с ее помощью убираются вредные элементы и демонтируется фольга на алюминиевом слое. Существуют ручные зачистки и специальные насадки для дрелей. Самостоятельная очистка труб рекомендуется при небольших объемах работ. Дрель лучше использовать, если нужно быстро очистить большое количество элементов.

Для наружной шлифовки используется муфта с ножами, при этом диаметры отверстий с разных сторон могут отличаться. Для внутренней очистки существуют торцеватели – ножи, размещенном на внутреннем торце инструмента.

Классификация полипропиленовых труб по составу сырья

По виду используемого сырья полипропиленовую продукцию разделяют на 4 вида:

  1. PPR или PPRС. Основой является статический сополимер полипропилена (или рандом-сополимер). Вещество имеет структуру молекул в виде кристаллов. Главные особенности – способность выдерживать температуру от -180 до +1400°С и стойкость к давлению. Трубам PPR присуща широта эксплуатации: для водоснабжения, отопления, канализации — так наиболее качественными и долговечными трубами такого типа сегодня являются немецкие  aquatherm GmbH — официальным представителем которых в России является «Группа Компаний Агпайп» (agpipe.ru).
  2. PPH. При производстве в полимер вносятся различные модификаторы (нуклеаторы, антистатики и пр.), улучшающие те или иные свойства готового изделия. Используется такой вид при прокладке сетей холодного водообеспечения, вентиляции и водоотведения. Низкая стойкость к нагреванию накладывает ограничение на использование при прокладке систем, пропускающих жидкости повышенной температуры.
  3. PPB. Для изготовления данного вида продукта используется блок-сополимер, в основе структуры которого лежит сочетание микромолекул гомополимера. Каждый блок имеет индивидуальное строение и состав. Такая структура придает конечному продукту высокую стойкость к ударным нагрузкам. Вид PPB применяется при создании отопления напольного типа или холодного водопровода.
  4. PPs. Основа данного вида — полифенилсульфид. Сырье придает конечному продукту отличные технические характеристики, к которым следует отнести прочность, стойкость к износу, способность выдерживать повышенную температуру, нагрузку. Свойства обусловлены особой структурой молекул. Используется в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

Трубы из полипропилена могут иметь усиление различными материалами. Многослойность увеличивает стойкость к давлению и температуре.

В роли армировки могут выступать:

  • стекловолокно;
  • слой алюминия (наружная армировка);
  • перфорированная алюминиевая фольга (внутренняя армировка);
  • композит (прослойки из фибро- или стекловолокна).

Для системы горячего водообеспечения и отопления возможно применение только многослойных изделий.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».
