Как сделать самодельный земляной бур (ямобур, землебур)

Монтаж строительного бура на основе имеющегося садового

Чертеж садового бура.

Вначале рассмотрим, как правильно сделать бур для фундамента своими руками на основе обыкновенного садового бура. Это и будет один из вариантов так называемой реконструкции. При работе не следует забывать о том, что чем больше будет основание бура от его диаметра вверху, тем эффективнее будет устраивать столбчатый фундамент с его помощью. Итак, чтобы улучшить садовый ручной бур своими руками до строительного, вам понадобится:

• три шарнира или петли, которые используются для установки форточек на окнах;
• металлическая полоска;
• несколько маленьких кусочков железной трубы;
• железный прочный прутик;
• рулетка.

Прежде чем начать работу, учтите еще такой немаловажный фактор. При работе со строительным буром идет расчет на то, что он должен на глубине промерзания грунта делать за счет своих постоянных вращательных движений ямку в несколько раз шире, чем основная часть углубляемой ручки. В этом и состоит вся эффективность данного приспособления. Поэтому о крепком сцеплении основания с ручкой необходимо думать в первую очередь.

Устройство основания бура

Устройство фундаментного бура.

Теперь принимаемся за работу. Первым делом берем примерно три небольших отрезка трубы, просовываем через них ручку садового бура и привариваем ее ко всем отрезкам поочередно. Это будет одновременно и направляющая для бура, и расширение для устройства более толстой лунки.

После этого работаем с основанием. Необходимо сделать так, чтобы основание имело закрученную нижнюю часть, которая в диаметре будет шире ручки бура в несколько раз. Для этой цели берется небольшой металлический крючок и приваривается к ручке в самом низу. Затем из листа металла болгаркой вырезается лента шириной приблизительно в 3-4 раза больше диаметра ручки, цепляется за крючок и приваривается к нему.

Затем необходимо ленту закрутить так, чтобы витки смотрели вверх, а расстояние между ними составляло примерно 10 см, в зависимости от высоты всего бура (рисунок 1)

Делать это нужно осторожно. Желательно производить закручивание при помощи ключа или плоскогубцев, если самостоятельно согнуть металл не удается

Учтите, что нижний конец основания нужно подточить как нож. Так он будет в процессе проникновения прорезать слишком плотные стенки грунта.

Фиксация основания и прутка

Схема создания скважины под опору.

После того как закрутка металлической полоски полностью осуществлена, пора приступить к ее фиксации. Делается это также с помощью металлических крючков, которые крепятся к ручке бура через каждые 10 см. Крючков должно быть столько же, сколько и завитков у основания. Соответственно, напротив каждого крючка будет находиться виток.

Так нужно все крючки приварить с одной стороны к ручке, а с другой – к виткам. Самый верхний виток фиксируется особенно тщательно. Так у вас получится готовое основание, витки которого тоже желательно заточить, чтобы они были острыми, как кинжал. Так будет намного легче работать даже с самым твердым и неподдающимся грунтом.

Теперь необходимо прикрепить к буру штангу или пруток. Для нее около верхнего завитка основания нужно приварить отдельный крючок, за который зацепить и приварить как к самому крючку, так и к стенке бура. Только в процессе приваривания нужно внимательно следить, чтобы между прутком и основной ручкой был зазор примерно в 5 мм.

Итак, ручной бур своими руками для столбчатого фундамента готов. Принцип его действия состоит в том, что при бурении он постепенно разворачивает почву, а когда доходит до конечной точки, вращается при помощи основной ручки и прутка. За счет этого получается, что для столбчатого фундамента лунка имеет расширение внутри основания внизу, которое в последующем будет удерживать столбик крепко в почве, не давая ему колебаться ни в стороны, ни уходить вверх.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

• Когда закладываются инженерные сети.
• Для устройства колодца.
• Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
• При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

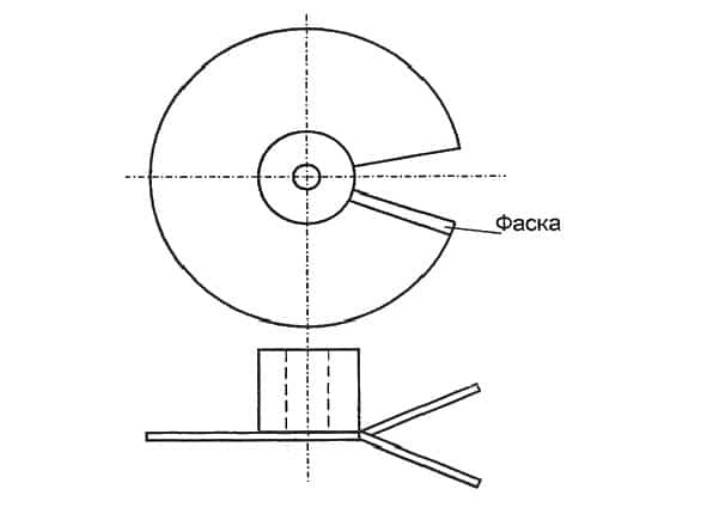

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

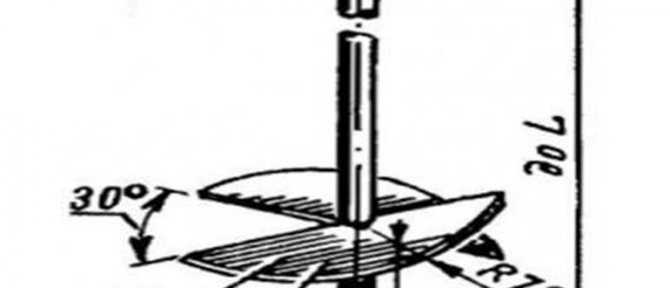

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

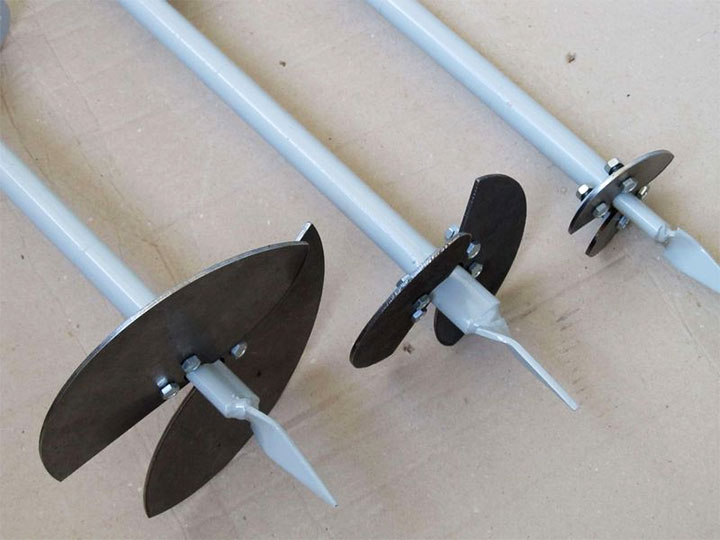

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

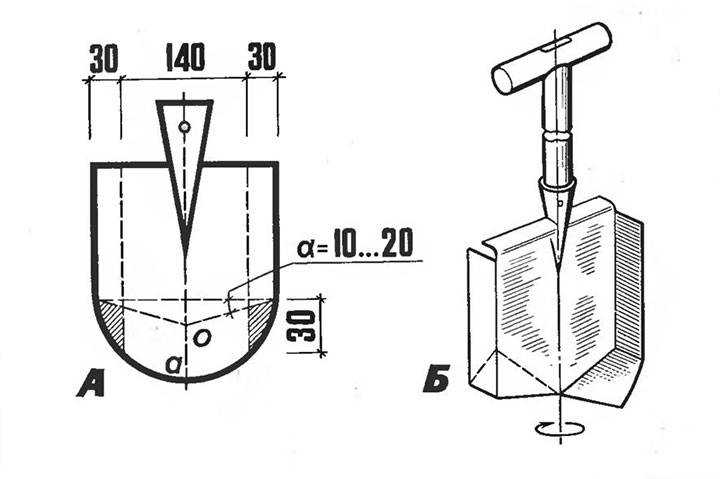

Изготовление ложкового бура

Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.

Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:

1. В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
2. Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
3. Нижние и боковые кромки трубы затачиваются.
4. К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
5. К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
6. Все режущие кромки бура рекомендуется закалить.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

• Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
• Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
• Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
• Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

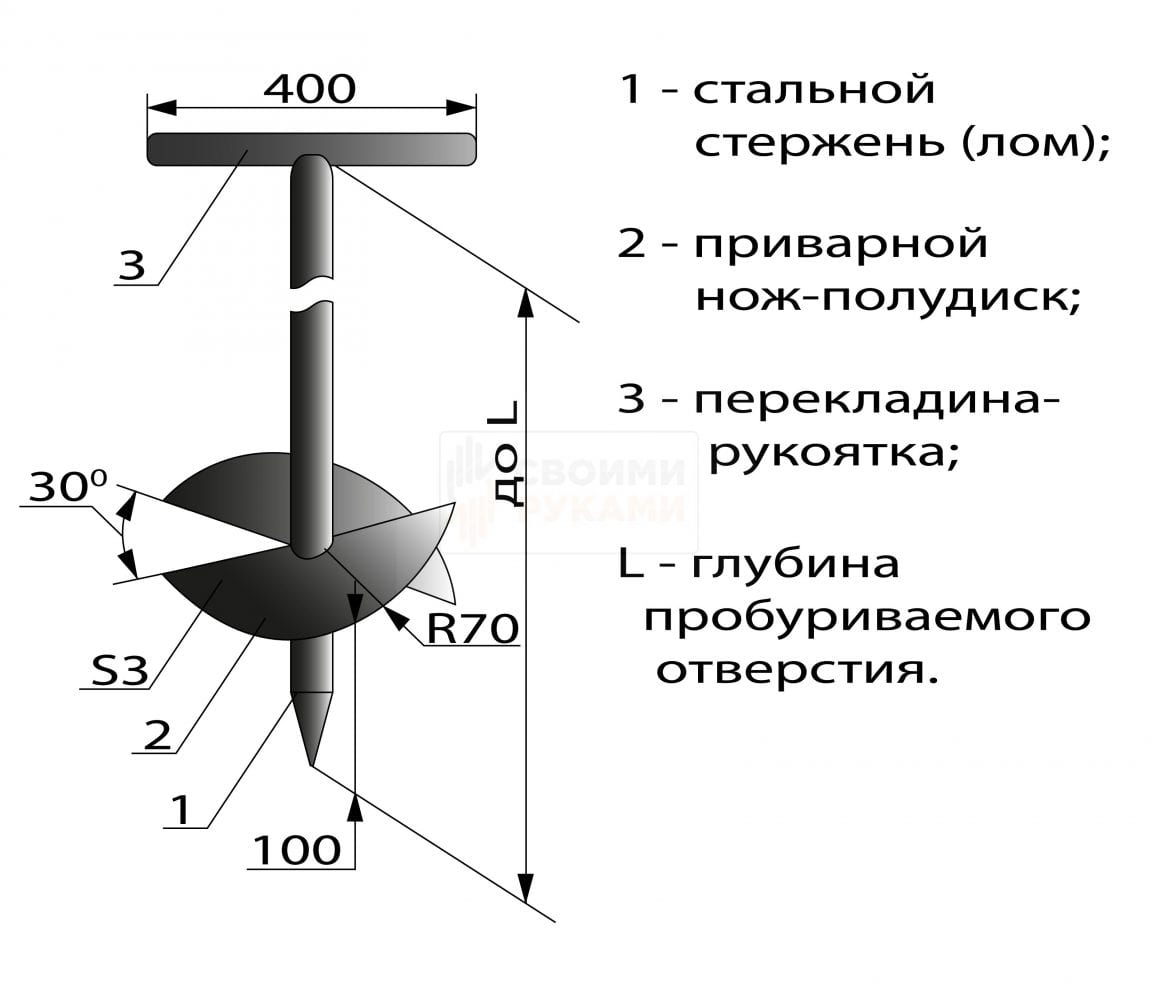

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

• грунтовые воды на глубине до 20 м;
• грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

• вращательный;
• канатно-ударный.

Принципиальные схемы механических способов бурения

Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

Технологическая оснастка обсадных колон

Какие типы бывают

Если решено купить бур, надо рассмотреть основные разновидности, определить особенности каждой из них. Подбирать под свои цели, учесть частоту использования, нужный диаметр ям, а также их глубину. Основные варианты такие:

1. Двухлопастная фреза с поперечной рукояткой. Простая, надежная конструкция, ей удобно делать ямы для деревьев, других растений, а также столбов для забора. Все элементы закрепляют на прочной трубе, возможности менять фрезы нет, поэтому при их повреждении или износе, инструмент заменяют на новый. Цена от 500 рублей.
2. Пластинчатый вариант со сменными лопастями. Главным плюсом является возможность быстро менять фрезы для разного размера ям. Надо открутить два болта и поставить нужный размер, не забыть прочно затянуть крепеж. Можно купить сменные элементы отдельно, если какой-то поврежден или понадобилось сделать лунку большого диаметра. Цена начинается от 1000 рублей.
3. Бур садовый шнековый. Вместо пластин на трубе закреплен винтовой шнек, он бывает длиной около 20 см или занимает всю высоту штанги. Такой конструкцией делать глубокие ямы намного удобнее, он сразу выбрасывает грунт на поверхность земли, его не нужно постоянно извлекать для очистки. Использовать лучше всего для возведения заборов или выкапывания ям под столбчатый фундамент. Стоимость начинается от 1500 рублей.

Изделия выпускают как в виде обычной штанги с ручкой, так и с удлинителями для увеличения глубины бурения. Элементы для наращивания продают по отдельности, это удобно, купить можно столько, сколько нужно. Цена начинается от 300 рублей за изделие длиной около метра, все зависит от модели и качества изготовления.

Есть не только ручные конструкции, если покупать бур для постоянной работы, лучше выбрать вариант с приводом, чтобы упростить процесс. Моделей много, они делятся на несколько основных групп:

1. Стационарные механизмы с бензиновым двигателем. Чаще всего это небольшая станина на колесах или гусеницах, ее не надо носить в руках, легко переезжать с места на место. Рабочую часть размещают на штанге или крепят к навесной конструкции. Можно делать и глубокие ямы, часто оборудование применяют для скважин.
2. Мобильные буры с бензиновым двигателем. Делают в виде конструкции с небольшим мотором, как у бензопилы. Сверху всегда есть две ручки, чтобы удерживать оборудование. Работать удобно, но требуется сила, тяжело переносить оборудование и удерживать его строго вертикально в процессе бурения. Удобно проводить работы на удалении от зданий, не нужны никакие коммуникации.
3. Электрические варианты. Использовать только там, где есть возможность подключения к сети, или же перевозить с собой мобильный генератор. Работают бесшумно, удобны в применении. Если не хочется тратить силы на ручное бурение, то лучше всего купить эту разновидность, она дешевле бензинового аналога.

Подбирать инструмент с учетом диаметра ям, глубины бурения, а также частоты применения. Не нужно тратить тысячи рублей на электрический или бензиновый вариант, если он будет годами стоять в кладовке, разумнее остановить выбор на ручном буре для земляных работ.

Как сделать ящик для инструмента: схемы, чертежи, инструкция с фотоЯщик для инструментов – удобный способ компактно хранить гаечные ключи, молоток, отвертки, гвозди и остальные…

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

• Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
• Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
• Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
• Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
• Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
• Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

• Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
• На одном конце трубы наваривается дно, на другом съемная фаска.
• По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

https://youtube.com/watch?v=YArCMq6FLmg

Принцип работы бура при помощи телескопической штанги

Сборка устройства для расширения:

• Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
• Второй стакан делается по диаметру на 50 мм меньше.
• Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
• По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
• Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
• №21 Устройство с расширением
• На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
• Таким образом, у нас получается подвижное устройство.
• В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Необходимые расчеты

Для установки любого столба требуется отверстие, диаметр которого немного превышает диаметр самой опоры. Слишком просторные ямы способствуют излишнему разрыхлению почвы, а если отверстие соответствует диаметру столба, невозможно качественно забетонировать основание. Как правило, ширина отверстий колеблется от 15 до 30 сантиметров. Высчитать число отверстий под столбы для всего ограждения достаточно просто: нужно периметр забора поделить на ширину прогона и прибавить два для стоек ворот.

Ширина прогона в среднем составляет 2,5 метра: если прогоны будут менее двух метров, это потребует дополнительных и неоправданных затрат, если же сделать их больше трех метров – полотно будет провисать, а надежность ограждения снизится. Чем тяжелее и выше забор, тем короче расстояние между столбами, и наоборот. Для стандартного забора длиной около 150 метров необходимо вырыть примерно 50 отверстий.

Отверстие должно быть небольшим

Важно! Отдельного внимания заслуживает глубина отверстий. Здесь много зависит от почвы, веса конструкции и высоты подземных вод

Если почва неустойчива, в ней преобладает глина и песок, отверстия нужно делать глубокими – от 1,2м до 1,6м, то есть, ниже уровня промерзания.

Точно так же следует вкапывать столбы, если участок часто подтопляется грунтовыми водами. На плотных твердых грунтах достаточно выкопать ямы глубиной от 80см до 1 метра. При этом обязательно следует учитывать, что столб вкапывают не меньше, чем на одну треть его длины: это обеспечит опоре необходимую устойчивость и надежность для всего ограждения.
