Настройка газового котла baxi

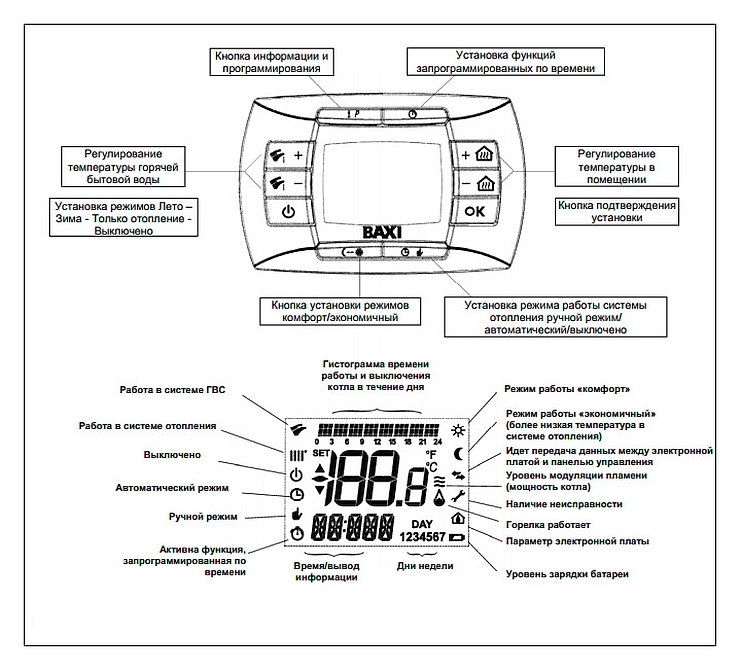

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Устройство Baxi Eco Four 24

Модель Baxi Eco 4s 24 оснащена первичным теплообменным аппаратом отопительного контура, выполненного из сплава меди. Поверхность нагрева которого эффективно передает греющему теплоносителю тепловую энергию, полученную в результате сжигания газа.

Движение теплоносителя по отопительному контуру и приборам осуществляется принудительно с помощью циркуляционного электронасоса известной датской марки Grundfos.

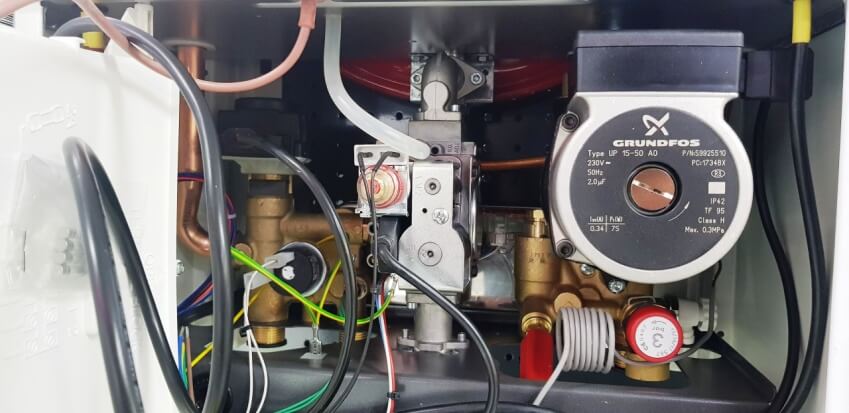

Насос Grunlfos укомплектован воздухоотводчиком для спуска воздуха в момент запуска тепловой сети. Применяется для одноконтурного котла и с ГВС, для разного вида топлива.

Производитель разрешает в качестве греющей среды применять обработанную очищенную воду или антифриз в соотношениях, указанных в инструкции по эксплуатации котла. Полный объем циркулирующей жидкости через насос может достигать 670 м3 в сутки.

Если собственнику котла потребуется увеличить объем нагрузки в системе горячего водоснабжения, агрегат Baxi Eco Four 24f имеет возможность подключить в контур ГВС бойлер косвенного нагрева, с аккумуляцией горячей воды.

Основные неисправности и методы устранения

Система датчиков постоянно мониторит состояние всех узлов котла, при появлении каких-либо сбоев сигнализируя на плату управления. На дисплее появляется определенный код, обозначающий ту или иную неисправность.

Основные коды ошибок:

• Е01. Нет пламени. Возможно отсутствие подачи газа, сбой системы розжига или отказ датчика.
• Е02. Перегрев теплообменника. Причиной является слой накипи или снижение сечения трубопроводов..
• Е03. Отказ или поломка вентилятора. Заменить устройство.
• Е05. Сбой или КЗ датчика температуры ОВ.
• Е06. Сбой или КЗ датчика ГВС.
• Е10. Низкое давление ОВ. Возможна протечка в самом котле или где-либо в отопительном контуре.
• Е25-26. Отказ циркуляционного насоса или вход из строя датчика.
• Е35. Паразитное пламя. Появление капель воды на плате, пробой питания датчика на плату.
• Е96. Упало напряжение в сети.

Полный перечень кодов значительно шире, но приводить его целиком нет смысла. При появлении того или иного кода следует нажать кнопку «R» и удерживать ее 2-3 секунды до сброса ошибки. Если она появляется снова, следует срочно вызывать мастера.

Инструкция по запуску

После доставки и распаковки котла производится установка на отведенное место и подключение соответствующих трубопроводов. Эти процедуры могут быть выполнены как самостоятельно, так и силами работников сервисного центра.

Затем выполняются следующие действия:

• Открыть все краны системы отопления (вход и выход), котел при этом отключен от электропитания.
• Давление в расширительном баке должно составлять 0,5 Ат.
• Открыть кран и заполнить систему отопления до значения 1,5 Ат (зеленый сектор на манометре).
• Перекрыть кран и спустить воздух в приборах отопления (радиаторах, конвекторах и т.п.). Из-за этого давление упадет. Повторить процедуру до тех пор, пока весь воздух не будет удален, а давление не будет находиться на значении немногим выше 1.
• Снять крышку и открутить винт пластиковой панели, открывая доступ к циркуляционному насосу. НА нем имеется собственный винт, с помощью которого удаляется воздух.
• Если воздух выходит, давление в системе упадет, поэтому его надо проверить и, при необходимости, поднять до 1.
• Не одевая крышку, включить котел в режиме отопления на 1 минуту при температуре до 50°. Включится циркуляционный насос. Возможно, на дисплее будут отображаться различные ошибки. Это нормально, так как в системе имеются остатки воздуха, которые мешают датчикам корректно отображать ситуацию.
• Через минуту отключить котел и снова открыть винт насоса. Будет выходить воздух, в заметных количествах.
• Повторить процедуру запуска в том же режиме на 1 минуту и вновь стравить воздух. Повторять до тех пор, пока воздух не будет удален полностью.
• После этого винт насоса оставить открученным на четверть или половину оборота для самостоятельного удаления воздуха.
• Перевести котел в режим«лето», проверить, идет ли горячая вода из крана. Если этого не произошло, а горелка запустилась на несколько секунд и отключилась, следует выключить котел и перевернуть вилку питания в розетке. Котел фазозависимый и не будет правильно работать, если вилка не так повернута в розетке.

После правильного подключения следует отметить маркером положение влки в розетке, чтобы впоследствии сразу безошибочно включать установку.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!
Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

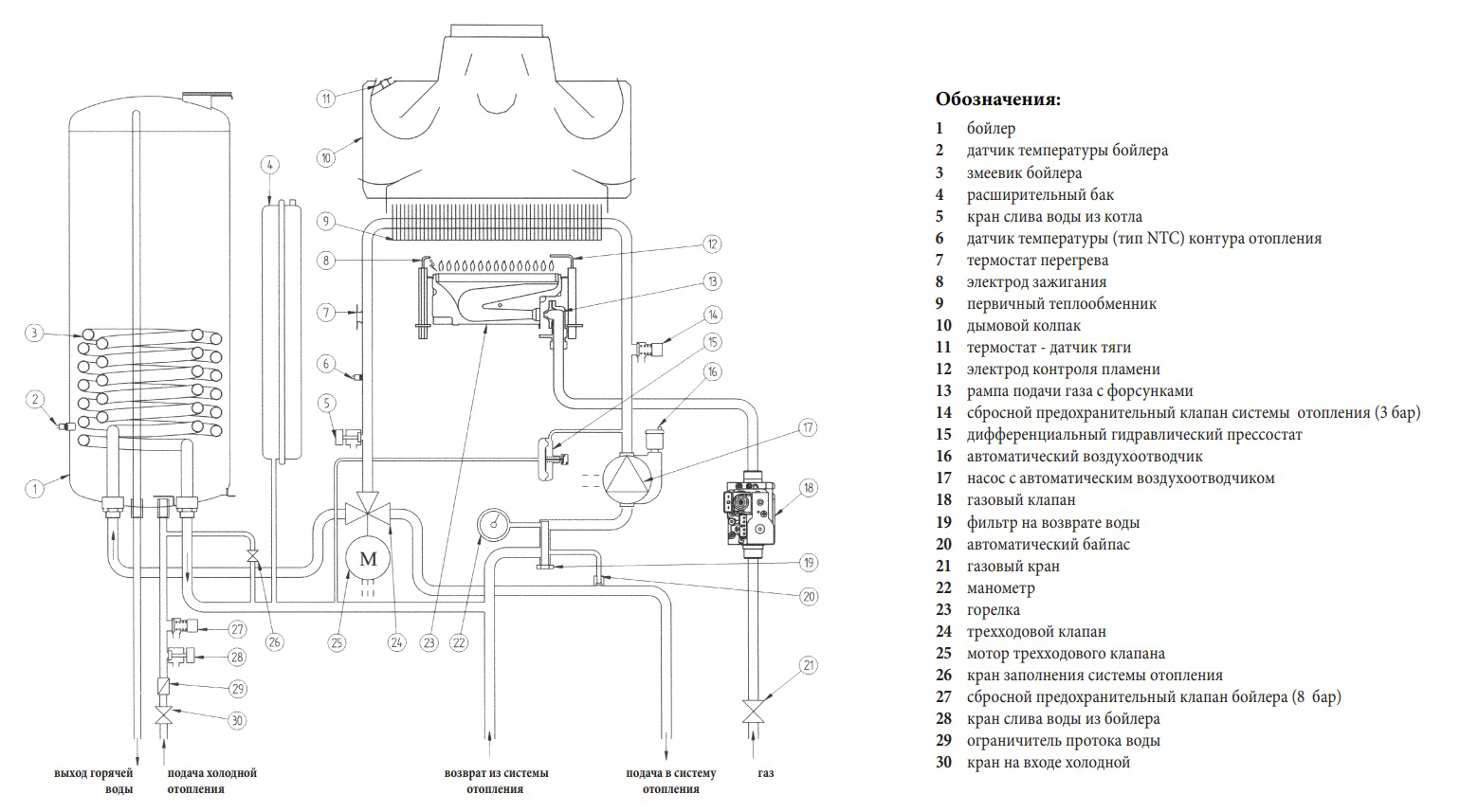

Характеристики гидравлической и газовой системы

Благодаря характеристикам газовый котел отличается гидравлической и газовой системой. Газовая система включает модуляцию пламени, а материал рассекателя – нержавеющая сталь. Оборудование можно переоборудовать на работу на сжиженном газе при наличии специального комплекта. Газовый котел может работать при давлении газа свыше 5 мбар.

Гидравлическая система включает два теплообменника. Первый используется для нагрева воды и изготавливается из нержавеющей стали. Для контура отопления применяется второй теплообменник, который производится из меди. Внутри устанавливается латунный трехходовой клапан.

Циркуляционный насос работает при высоких скоростях. На выходе контура горячего водоснабжения устанавливается фильтр. Если есть необходимость, то можно подключить к гидравлической системе солнечный коллектор и накопительный бойлер. Кроме этого в оборудование входят манометр, который считается постциркуляцией насоса и автоматический байпас.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

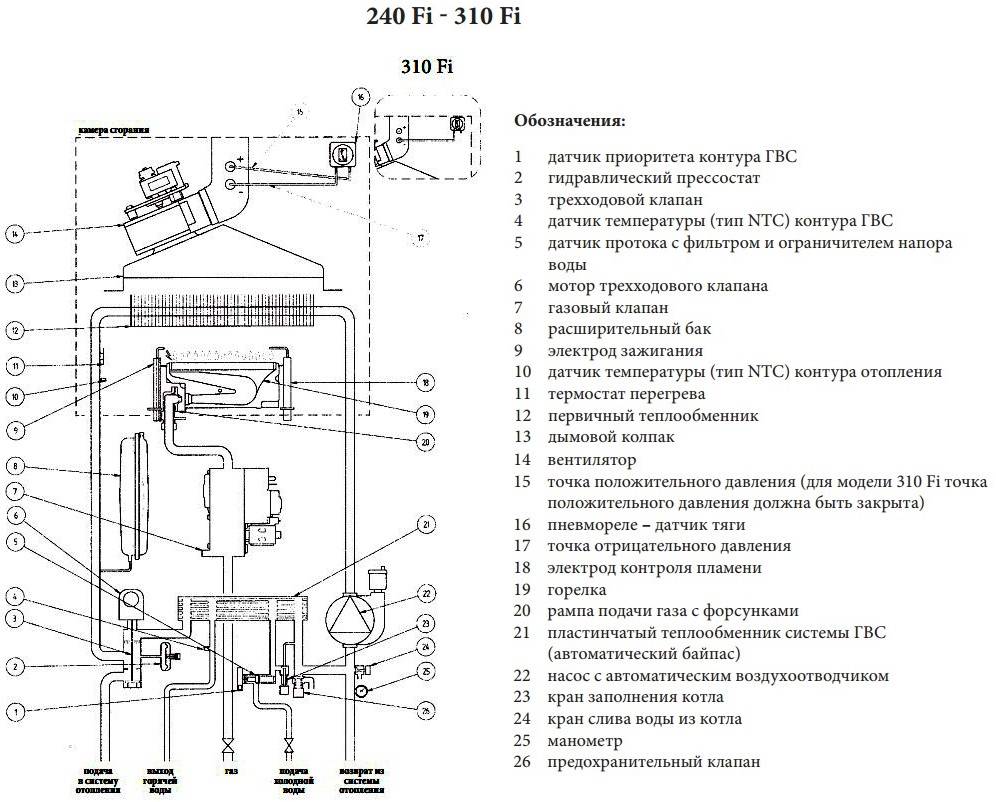

Характеристики гидравлической и газовой системы

Благодаря характеристикам газовый котел отличается гидравлической и газовой системой. Газовая система включает модуляцию пламени, а материал рассекателя – нержавеющая сталь. Оборудование можно переоборудовать на работу на сжиженном газе при наличии специального комплекта. Газовый котел может работать при давлении газа свыше 5 мбар.

Гидравлическая система включает два теплообменника. Первый используется для нагрева воды и изготавливается из нержавеющей стали. Для контура отопления применяется второй теплообменник, который производится из меди. Внутри устанавливается латунный трехходовой клапан.

Циркуляционный насос работает при высоких скоростях. На выходе контура горячего водоснабжения устанавливается фильтр. Если есть необходимость, то можно подключить к гидравлической системе солнечный коллектор и накопительный бойлер. Кроме этого в оборудование входят манометр, который считается постциркуляцией насоса и автоматический байпас.

Шаг 2

Проверить напряжение. Сбои параметров сети характерны для частного сектора, в районах интенсивной застройки. Перекосы фаз, снижение значения менее рекомендованного производителем (

230 В) не редкость, отсюда и ошибка е25. Возможны нарушения в работе автономного источника питания: импортная бытовая техника чувствительна к параметрам электросети, о чем пользователи забывают.

p, blockquote 6,0,0,0,0 —>

Одновременное с котлом Бакси функционирование мощного потребителя эл/энергии или нескольких приборов (насос, бойлер, посудомоечная или стиральная машинка, электрический обогреватель) приводит к снижению (просадке) напряжения. Если причина ошибки е25 в этом, она убирается выключением параллельно работающей бытовой техники. В этом случае нужно разбираться с внутридомовой схемой электроснабжения и грамотно ее построить.

p, blockquote 7,0,0,0,0 —>

Ошибка Е03 или значок на котлах с индикаторами

Ошибка дымохода, источник — датчик тяги (пневмореле для котлов с вентилятором или термостат для котлов с дымоудалением естественной тягой). Ошибку нельзя сбросить до устранения причины неисправности. Самые вероятные из них:

• Тяга действительно отсутствует или недостаточная для безопасной работы котла (заблокирован входящий либо выпускной канал дымохода, неправильное устройство системы дымоходов)
• Неисправен датчик, определяющий наличие тяги (механическая часть, электрическая, подводящие трубки или устройство Вентури)
• Нет контакта датчика с платой управления (окисление контактов или повреждение проводки)
• Вентилятор не работает или не создает нужного разряжения в трубе (крутится туго или не включается)
• Неисправна плата (нет питания на вентилятор, чаще всего для котлов BAXI LUNA)
• Неверная конфигурация платы: для котлов MainFour, Ecofour, Fourtech неправильно установлен параметр F01 (Тип камеры сгорания котла), а для котлов Main 5, ECO-5 Compact с закрытой камерой сгорания неверно задан параметр F43

Ошибка Е03 одна из самых «популярных», ее не сбросить до устранения причины. В турбированных котлах и котлах без вентилятора порядок поиска проблемы будет отличаться, так как применяются разные датчики. Подробнее о том, что можно предпринять читайте в статье: ошибка Е03 котла BAXI — поиск неисправности.

В котлах BAXI Eco Nova ошибка E03 указывает на перегрев котла (см. описание ошибки Е02 выше)

Ошибка e35 в Baxi Eco Four, MAIN four и Fourtech

Данную ошибку можно описать как паразитное пламя. С датчика ионизации приходит сигнал о горении до того момента, как плата подает сигнал на открытие газового клапана.

Данная ошибка может быть вызвана в газовом котле Baxi по следующим причинам:

1. Газовый клапан не герметичен. После отключения сигнала на открытие клапана фиксируется наличие пламени.
2. На электронную плату газового котла попала влага.

Ошибка e35 может возникнуть в газовом котле случайно. Для решения проблемы можно удержать кнопку «R»для перезагрузки оборудования. Если после этого ошибка не исчезла, то следует искать другую причину поломки.

Одной из причин ошибки e35 может быть неисправность электронной платы или ее неправильная работа.

Устранить данную ошибку можно следующим образом:

1. Установить разделительный трансформатор.
2. Проверить параметры сети, которые должны соответствовать нормам. Следует проверить отсутствие потенциалов между землей, нулем и трубами.
3. Установить специальный прибор сопряжения.

Какими функциями обладает

Функционал котла включает следующие возможности:

• Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
• Нагрев и подача к точкам разбора горячей бытовой воды.
• Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
• Настройка режимов работы, регулировка параметров отопления и ГВС.
• Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
• Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ!Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

• Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
• Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
• Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
• Е05. Отказ или КЗ датчика температуры ОВ.
• Е06. Отказ или КЗ датчика ГВС.
• Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
• Е25-26. Блокировка циркуляционного насоса или отказ датчика.
• Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
• Е96. Низкое напряжение электропитания.

ОБРАТИТЕ ВНИМАНИЕ! Существуют и другие коды, с которыми следует внимательно ознакомиться в руководстве пользователя

Достоинства и недостатки модели

К достоинствам котлов Baxi Eco Four 24 F принято относить:

• Высокое качество изготовления и сборки.
• Соответствие всем сертификационным требованиям и нормам.
• Котлы прошли адаптацию к российским условиям, способны работать на слабых давлениях газа и воды, с перепадами напряжения электропитания.
• Имеется собственная система безопасности.
• Возможность подключения датчика внешней температуры и комнатного термостата.
• Конструкция содержит два теплообменника.
• Для решения возникающих проблем существует сеть сервисных организаций.

• Относительная дороговизна агрегатов, комплектующих.
• Объем расширительных баков составляет всего 6 л.
• Плата управления чувствительна к перепадам (в особенности — к скачкам) сетевого напряжения.

ВАЖНО!Как достоинства, так и недостатки являются общими для всех устройств подобного типа и относятся не только к данной модели. В зависимости от сезона, минимальная стоимость BAXI ECO Four 24 F начинается от 46 330 руб

В зависимости от сезона, минимальная стоимость BAXI ECO Four 24 F начинается от 46 330 руб.

Что такое тактование газового котла?

Тактование газового котла – это частота включений для нагрева носителя тепла. Если к оборудованию не подключить внешние приборы управления, то промежуток между включениями газового котла может быть не более 10 минут. По умолчанию интервал составляет 3 минуты.

Не рекомендуется часто включать оборудование. Наиболее экономичный расход будет при непрерывной работе газового котла. Если оборудование работает долгое время непрерывно, то значит, был настроен режим, при котором осуществляется компенсация тепловых потерь в доме при поддержании подходящей температуры носителя тепла.

Жители небольших квартир часто сталкиваются с проблемой большого расхода газа. Это связано с тем, что оборудование было рассчитано на отопление и нагрев воды, поэтому имеет высокую мощность.

Разные модели газовых котлов Baxi отличаются номерами параметров конфигурации, поэтому требуется изучить инструкцию перед настройкой оборудования.

Всегда ли виноват котел?

В таких случаях главное – не поддаваться панике. Очевидно, что длительный простой котла в нерабочем режиме может привести к крайне нежелательным последствиям не только для жильцов, но и всей системы в целом – она может разморозиться и прийти в негодность. Поэтому, если с котлом периодически начинает происходить что-то непонятное – он внезапно тухнет, в камере сгорания шумит ветер и задувает пламя или на дисплее приборной панели загорается какой-либо аварийный значок, нужно оперативно произвести диагностику и определить причины неисправности.

Устройство настенного газового котла

Прежде всего, не стоит обращать внимания на советы «знатоков», которые рекомендуют «просто» поменять котел и дымоход. Это, конечно, действенный метод, но к нему всегда можно будет прибегнуть, если не останется ничего другого.

Стоит какому-то из датчиков подать сигнал о неисправности, автоматика тут же включается в работу и дает команду на остановку всей системы. Так что основная причина, почему гаснет газовый котел, может оказаться как в самом тепловом агрегате, так и в каком-то из других узлов:

• газовый трубопровод;
• система дымоудаления;
• контуры отопления и горячего водоснабжения;
• электрическая сеть.

Далее мы рассмотрим наиболее распространенные проблемы с газовым котлом, и объяснить, почему это обычно происходит.

Основные коды ошибок и их расшифровка

Список стандартных ошибок, которые отображаются на дисплее в виде буквенно-числового кода, достаточно велик.

Для удобства предоставим его в виде таблицы:

Код ошибки	Расшифровка (проблемный элемент)
Е00	Неисправность платы управления
Е01	Отказ датчика контроля пламени
Е02	Термостат перегрева
Е03	Датчик тяги на пневмореле или термостате
Е04	Электрод контроля режима горения
Е05	Датчик температуры ОВ
Е06	Датчик температуры ГВС
Е09	Неисправность платы управления
Е10	Реле давления или датчик работы насоса (прессостат)
Е12 — 13	Гидравлический прессостат
Е21	Повреждение элементов платы управления
Е22	Низкое напряжение питания
Е25 — 26	Датчик температуры теплоносителя
Е31	Нет связи между платой управления и выносным пультом
Е32	Датчики температуры ГВС и ОВ
Е35	Датчик наличия пламени
Е40 — 41	Датчик давления продуктов сгорания (датчик наличия тяги)
Е42	Датчик контроля пламени
Е97, 98, 99	Неисправность электронной платы управления

Появление того или иного кода не всегда способно что-либо сказать неподготовленному человеку. Перечень ошибок с расшифровкой имеется в инструкции пользователя, которую следует держать под рукой для оперативного выяснения причин или источника неисправности.

ОБРАТИТЕ ВНИМАНИЕ!
Устранение ошибок может быть выполнено самостоятельно, но в большинстве случаев необходимо участие специалиста из сервисного центра

Особенно важно его привлечение во время действия гарантийного срока

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

• Открыть газовый кран.
• Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
• Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

Основные ошибки и неисправности в газовых котлах Protherm

Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.

Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28.

Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.

ВАЖНО!
Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.

Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.

Это определяет степень контроля за ее работой со стороны автоматики котла. Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.

Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.

Последние статьи

17.05.2023
Изготовление трубопроводной арматуры — особенности процесса

13.05.2023
ООО «ИНЖСТРОЙ-С»: профессиональное производство металлоконструкций для промышленных и сельскохозяйственных зданий

11.05.2023
Бюджетный новый пол в квартире своими руками

06.05.2023
Как выбрать идеальную мебель для офиса: советы и рекомендации

03.05.2023
Резиновая крошка из переработанных изделий — применение и преимущества

02.05.2023
Без возрастных ограничений: Истории успешных моделей старшего возраста

28.04.2023
Труба Б/У: особенности и преимущества металлопроката

28.04.2023
Алюминиевое остекление: эстетика и функциональность

Все статьи

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Справочная информация об ошибках

Для Вашего удобства мы собрали необходимую справочную информацию со сводной таблицей индикации неисправностей поступающих от котлов и элементов, а также возможные варианты этих самых неисправностей.

В котлах с ЖК-дисплеем светится код ошибки:Е02 (02Е)Элемент:Предохранительный термостат перегрева На котлах со светодиодами мигает следующий индикатор:

В котлах с ЖК-дисплеем светится код ошибки:Е03 (03Е)

На котлах со светодиодами мигает следующий индикатор:

Примечание: В котлах с открытой камерой сгорания вместо значка вентилятора указан значок домика.

В котлах Main 5, ECO Compact 24F, 18F, 14FОшибка конфигурации платы

В котлах с закрытой камерой сгорания (Fi)

В котлах серий Luna-3 Comfort, Nuvola-3 Comfort светится код ошибки: Е04 (04Е)

Описание: Датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке

В котлах серий Main 5, ECO CompactОписание:Ошибка безопасности вследствие отсутствия розжига или частой потери пламени

В котлах серии Main 5, ECO Compact светится код ошибки:Е08 (08Е)Описание:Ошибка в цепи контроля пламени

В котлах серии Main 5, ECO Compact светится код ошибки:Е09 (09Е)Описание:Ошибка в контуре безопасности газового клапана

В котлах с ЖК-дисплеем светится код ошибки:Е10 (10Е)Элемент:В котлах Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 ComfortРеле минимального давления

В котлах Nuvola-3 B40, Nuvola-3 ComfortМикропереключатель дифференциального прессостата (датчика работы насоса)

В котлах со светодиодами мигает следующий индикатор:

Для котлов Nuvola-3 B40, Nuvola-3 Comfort

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки:Е12 (12Е)Описание:Нет сигнала от дифференциального гидравлического прессостата

Элемент:Дифференциальный гидравлический прессостат

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки:Е13 (13Е)Описание:Ложный сигнал от дифференциального гидравлического прессостата

Элемент:Дифференциальный гидравлический прессостат

В котлах серии Main 5, ECO Compact светится код ошибки:Е22 (22Е)Описание:Отключение вследствие падения напряжения

В котлах с ЖК-дисплеем светится код ошибки:Е26 (26Е)Описание:Превышение температуры теплоносителя больше, чем на 20 о С относительно заданной

В котлах с ЖК-дисплеем светится код ошибки:Е27 (27Е)Описание:Неправильное положение датчика температуры ГВС

В котлах с ЖК-дисплеем светится код ошибки:Е32 (32Е)Описание:Каждое повышение температуры (>95 oC) в контуре отопления снижает температуру воды в контуре ГВС на 3 о С (температура контура ГВС перестает снижаться при 42 о С). Если температура воды в контуре отопления дважды превысит 95 о С, на панели управления начнет мигать надпись Е32 (32Е)

Для котлов Main 5 попеременное мигание символов:

В котлах с ЖК-дисплеем светится код ошибки:Е35 (35Е)Описание:Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана.

В котлах Main 5, Eco Compact светится код ошибки:Е42 (42Е)Описание:GDC не проходит первичные тесты. Блокировка котла после 3-х неудачных попыток

В котлах Main 5, Eco Compact светится код ошибки:Е43 (43Е)Описание:Блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

В котлах Main 5, Eco Compact светится код ошибки:Е50 (50Е)Описание:Блокировка вследствие превышения температуры датчика NTC дымовых газов >180 o C

В котлах Main 5, Eco Compact светится код ошибки:Е55 (55Е)Описание:Не откалиброван газовый клапан

В котлах Main 5, Eco Compact светится код ошибки:Е62 (62Е)Описание:Срабатывание устройств безопасности при отсутствии стабилизации сигнала пламени или температуры дымовых газов

В котлах Main 5, Eco Compact светится код ошибки:Е65 (65Е)Описание:Срабатывание предохранительных устройств вследствие частых (10 раз в течение 10 мин) проверок засорения всасывающего дымохода.

В котлах с ЖК-дисплеем светится код ошибки:Е96 (96Е)Описание:Понижение напряжения в сети электропитания.

В котлах с ЖК-дисплеем светится код ошибки:Е97 (97Е)Описание:Частота питающей сети отличается от 50 Гц.

Для котла Main 5, Eco CompactНеправильная конфигурация параметров электронной платы

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Котел baxi mainfour 240f ошибка e01 не видит пламя

Котел baxi mainfour 240f бакси – это двухконтурный котел с одним битермическим теплообменником известного бренда четвертого поколения, обычно его различают от аналогичного бакси 24 белой панелью дисплея. Буква F в названии обозначает, что модель оснащается вентилятором для принудительного удаления продуктов сгорания. Принцип и функциональная схема розжига этого котла ничем не отличается от других котлов и если котел бакси майн фор 24 выдает ошибку е01 необходимо следовать общим рекомендациям, которые мы описываем в этой статье ниже или посмотрев первые две минуты видео одной из сервисных организаций (как раз о причинах ошибки е01 бакси майн фор 24).

Частая неисправность данных моделей — котел зажигается и тухнет. Эта проблема связана с конструктивной особенностью — модуляция пламени реализована на плате управления, ток модуляции относительно высокий и со временем на плате от перегрева буквально отваливаются сопротивления на схеме, требуется ремонт платы. Дополнительно читайте:

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Описание

Известная итальянская фирма Baxi, входящая в состав концерна BDR Thermea Group, работает над изготовлением теплотехнического оборудования уже более полувека.

За это время наработано множество технологических методов, позволяющих выпускать продукцию высокого класса, соответствующую всем требованиям и нормам, принятым в Европе. Baxi Main 24 Fi — это одна из моделей двухконтурных настенных котлов, использующих в качестве топлива природный или сжиженный газ.

Почти 70 % изделий фирмы предназначены на экспорт, поэтому изготовители учитывают условия предстоящей работы. Агрегаты проходят специальную подготовку для соответствия российским условиям.

Они переносят перепады давления газа, способны компенсировать некоторое снижение напряжения в сети электротока.

Среди российских пользователей продукция фирмы Baxi заслуженно пользуется высоким спросом и предпочтением.

Функции и управление

Тепловой агрегат Baxi ECO Four 24 f оборудован современной электронной программой самодиагностики, способной запомнить последние сбои в системах функционирования устройств.

Котел имеет четыре режима управления:

1. «Лето» — режим предназначен для теплого времени года для нагрева горячей воды, в случае использовании котла в осенний период, режим имеет функцию «защита от замерзания», чтобы устройство не повредилось во время случайных заморозков.
2. «Зима» — режим позволяет нагревать воду для двух контуров — отопления и ГВС, с рабочей функцией «защита от замерзания».
3. «Только отопление» режим позволяет нагревать воду только для отопления, с рабочей функцией «защита от замерзания».
4. «Выключено» — котел не работает.

Во время работы котла на ЖК-панели показывается значение температуры в контурах отопления и ГВС, а также значок наличия факела на горелочном устройстве.

Признаки завоздушивания

Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

• Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
• Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
• Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
• Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

Рис. 2 Завоздушенные радиаторы в тепловизоре
