Как самостоятельно заземлить ванну

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

1. 1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.
2. 2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. 3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Необходимые инструменты

Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:

1. Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
2. УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
3. Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
4. Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
5. Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.

В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.

Для установки заземляющих приспособлений используются следующие инструменты:

Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам.
Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением.
Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля

Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным.
Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи

Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Выбор материалов для заземления

Для оборудования заземления в ванной комнате применяются соответствующие материалы и приспособления:

• многожильный электрокабель;
• коробка уравнения потенциалов;
• устройство защиты отключения;
• хомуты различных диаметров и клеммы.

Для соединения всех ответвлений заземляющего контура используют коробку уравнивания потенциалов (КУП). Устройство защитного отключения (УЗО) – предназначается для своевременного отключения помещения от общей системы электрообеспечения квартиры при больших перепадах напряжения на приборах комнаты. Хомут и клеммы являются расходными материалами, предназначенными для удобства выполнения работ.

Особенности заземления ванн из разных материалов

Чаши из любого материала требуют защиты от утечки тока.

Чугунная

Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.

Стальная

Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.

Акриловая

Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.

Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.

Как происходит заземление ванны

Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

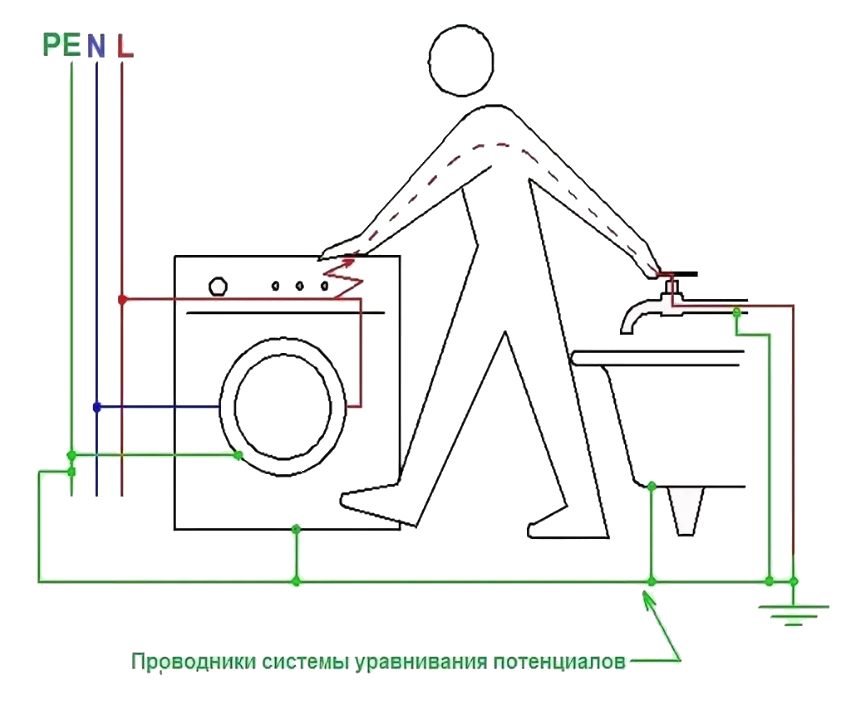

Схема заземления ванны.

Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.

Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.

Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.

Правила выполнения заземления

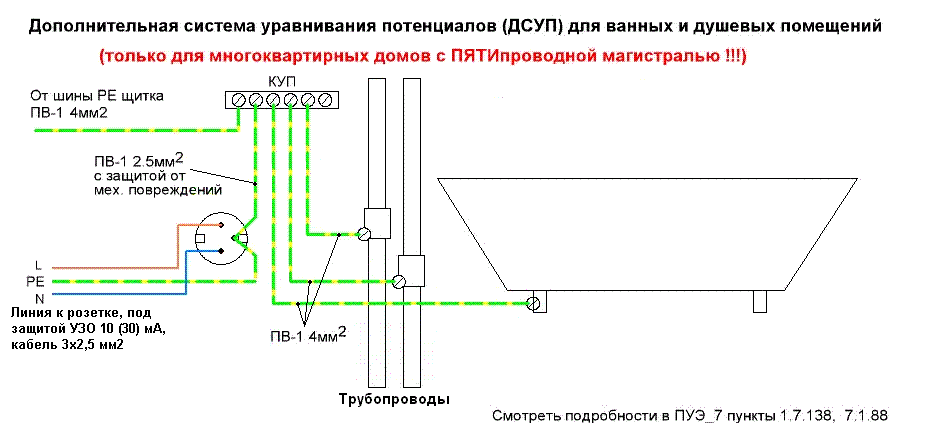

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ (п.1.7.57, п.1.7.83), необходимо произвести соединения, согласно прилагаемой схеме:

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

• корпус металлической ванны;
• трубопроводы горячего и холодного водоснабжения;
• экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать статическое электричество, в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 , установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

• штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
• розетка защищена устройством защитного отключения (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

Система уравнивания потенциалов, как средство защиты, утрачивает свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации уберечь от несчастного случая поможет правильно установленное и чутко настроенное устройство защитного отключения. О том, как подключить УЗО к сети, мы рассказывали в отдельной статье.

На видео ниже вы также можете просмотреть мнение эксперта о том, как организовать заземление ванны в квартире либо частном доме:

Это все, что мы хотели рассказать вам о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы заземлить конструкцию правильно и быть в безопасности!

Где и как можно устроить заземление

Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.

Вариант современного этажного щита.

Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.

Примитивнейший, но вполне работоспособный самодельный заземлитель.

Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.

Заземление ванн и душевых кабин

Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:

• чугуна;
• эмалированной или антикоррозийной (анодированной) стали;
• нержавеющих сплавов цветных металлов;
• акрила;
• пластика;
• дерева;
• камня.

Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.

Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Подключение пластиковых ванн

Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.

Лепесток для подключения заземления.

Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.

Недопустимый вариант заземление — через съемную опору для ванны.

Перемычка между нулем и защитным проводником

Самый простой из опасных вариантов — подключить заземляющую клемму розетки к нейтральному проводнику N. В данном случае вместо защитного заземления получится защитное зануление. Этот способ отмечен в ПУЭ п.1.7.132, запрещающем использование нейтрали в качестве защитного проводника.

Такое подключение будет выполнять защитные функции только до обрыва или нарушения контакта в нулевом проводе. При этом на нейтральных контактах появляется высокое напряжение:

• в однофазной сети через подключенные к линии электроприборы;
• в трёхфазной сети из-за отсутствия уравнительного тока.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Теория

Множество электронной бытовой техники в наше время имеет небольшие металлические канавки, предназначенные для заземления. Данный термин обозначает собой специальную защиту, которая забирает электрический ток при его появлении на корпусе предмета и уводящий в землю.

Каждый в своей жизни испытывал не сильные удары током при прикосновении к электрическим приборам. Довольно часто такое может случиться, если прикоснуться к компьютеру, стиральной машинке или нагревательному баку. В последнем случае, это происходит за счет образования пробоины в тэне, из-за чего через воду проходит электричество.

Зачастую это случается по той причине, потому что в наших жилищах электропроводка была смонтирована не подобающим образом. Если имеются заземляющие устройства, данная проблема не вызовет неудобств.
