Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Общие сведения

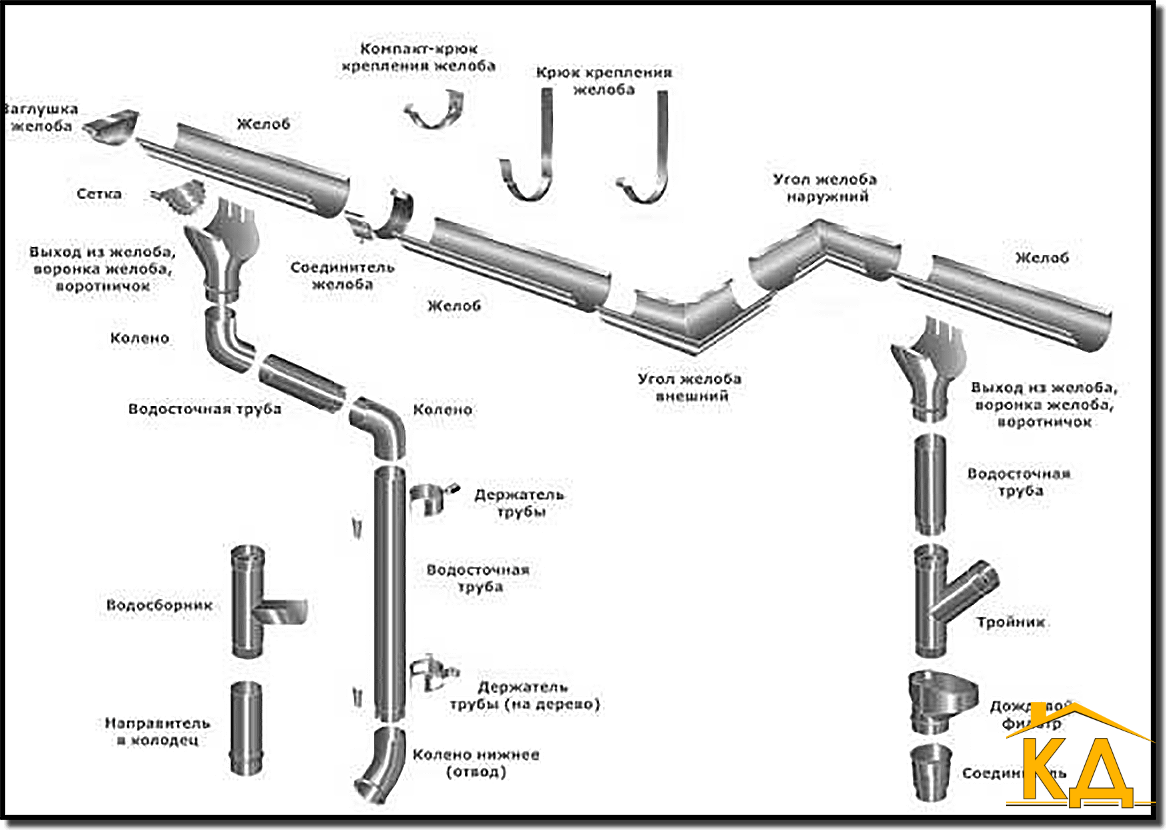

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

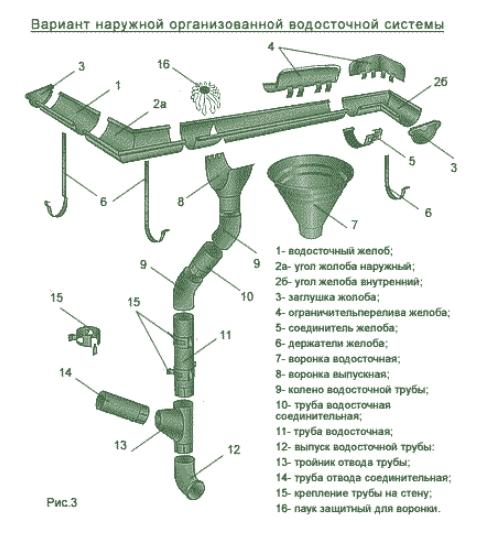

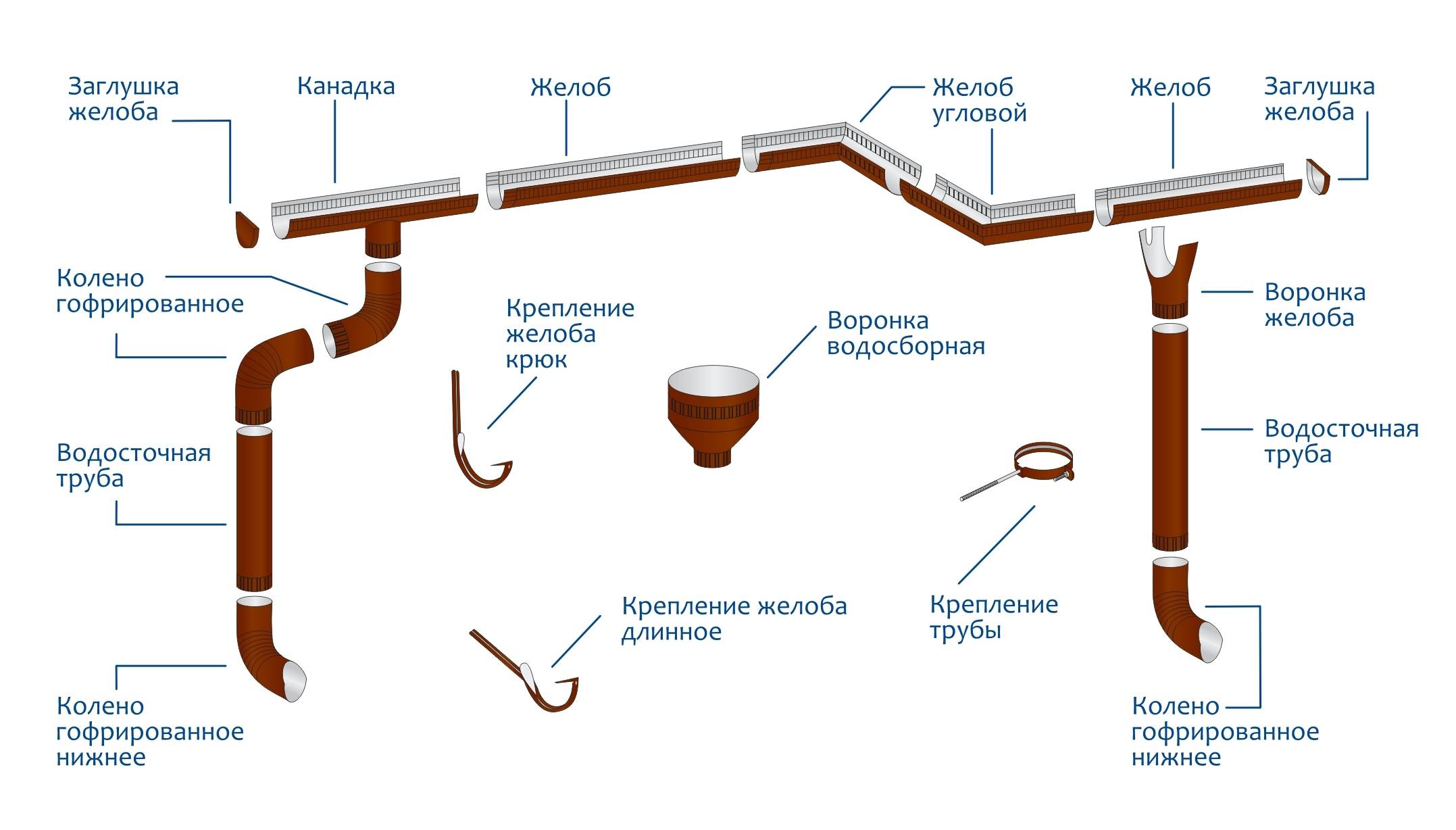

Для водосточной системы в доме применяют следующие варианты:

• 1.вариант наружного неорганизованного водоотвода.
• 2.вариант наружного организованного.
• 3.вариант внутреннего организованного.

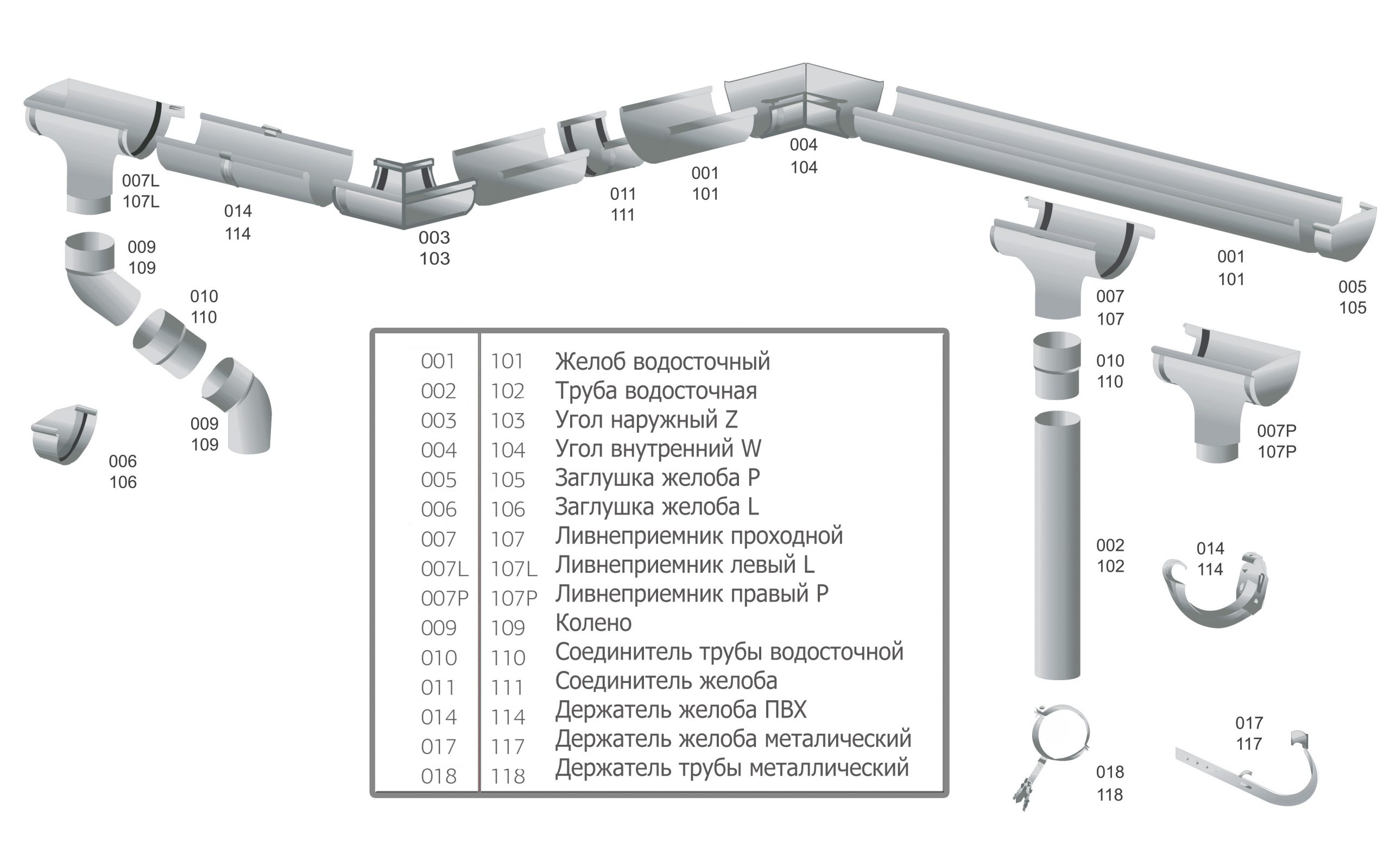

Расчет комплектующих

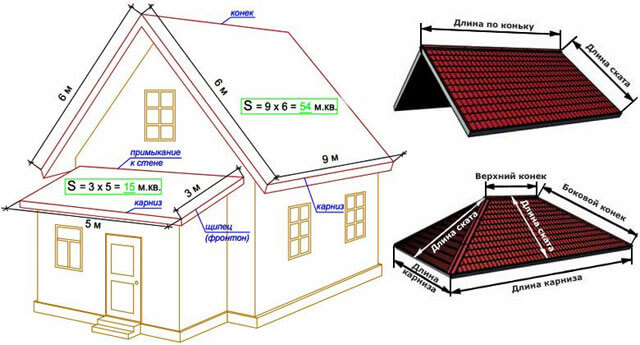

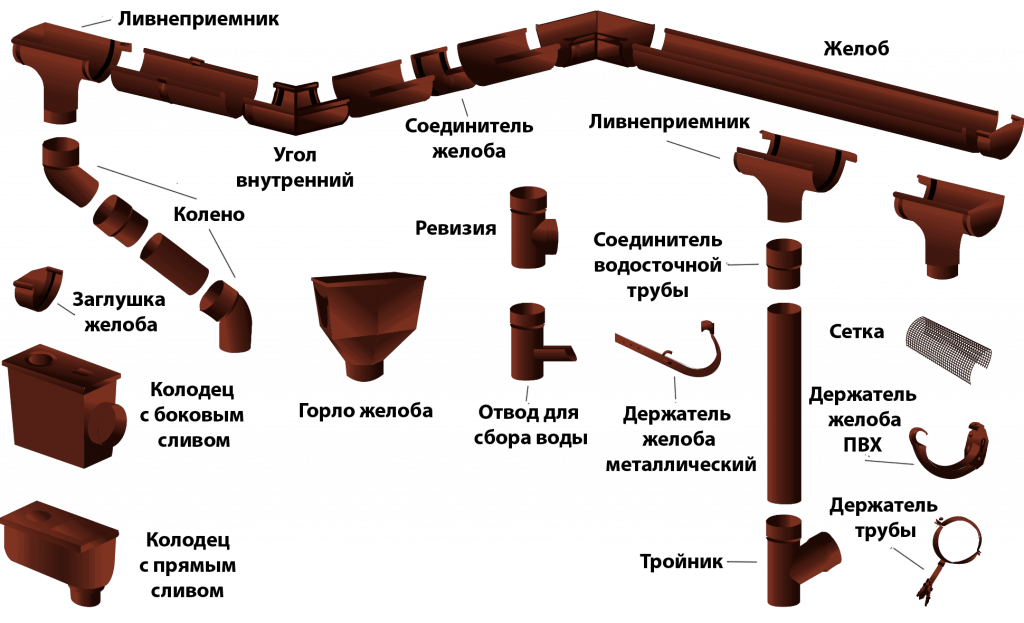

Исходя из размеров и формы кровли, можно самостоятельно подсчитать: сколько понадобится труб, желобов, кронштейнов и других частей системы водоотвода.

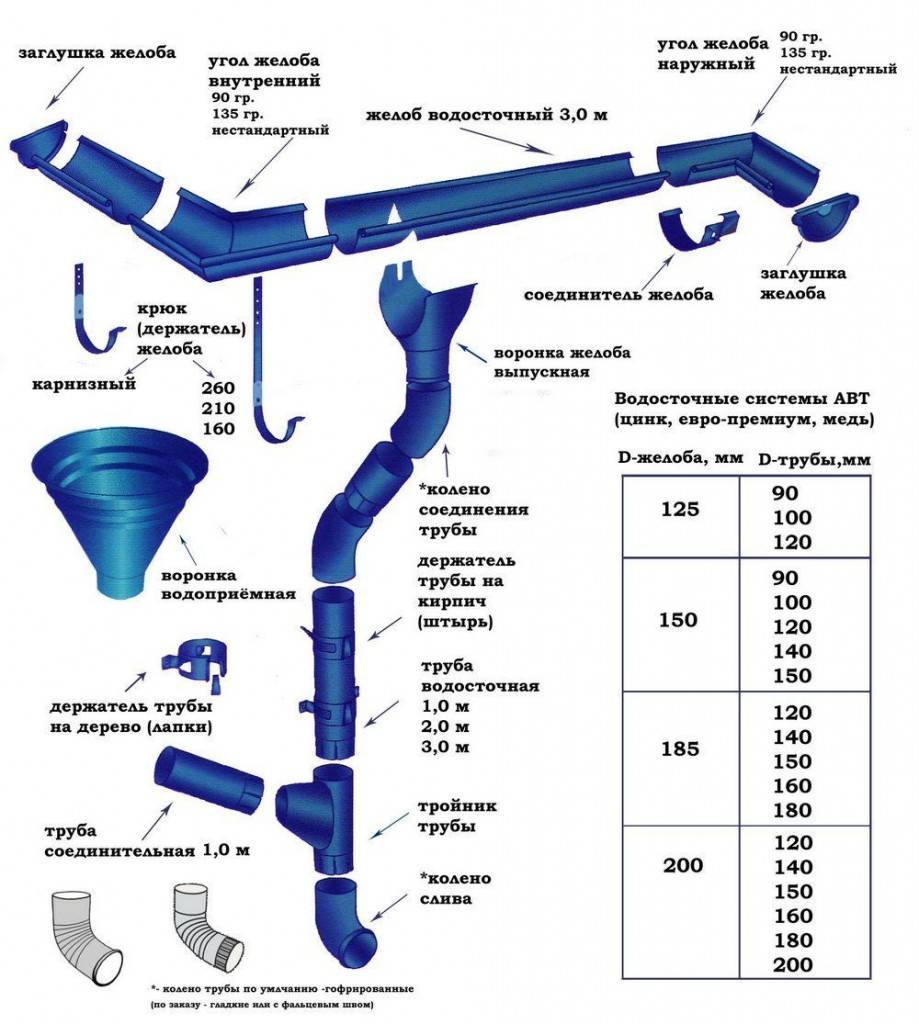

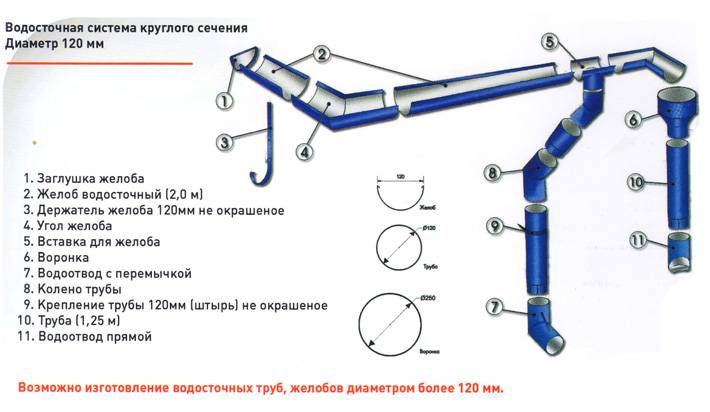

Исходя из размеров крыши, выбираем диаметр желобов:

• Если площадь крыши менее 50 м 2 , используются желоба 100 мм шириной и трубы 75 мм диаметром.
• До 100 м 2 применяются желоба 125 мм и трубы 87 мм.
• Более 100 м 2 – желоба 150 мм и трубы 100 мм (допускается использование желобов 190 мм и труб 120 мм).

В случае сложной конструкции кровли желоба и трубы определяются по наибольшему размеру проекции части крыши.

Площадь крыши, состоящей из частей, составляет 160 м 2 . Учитывая, что одной трубы водостока достаточно для обслуживания 100 м 2 кровли в проекции, для крыши из примера понадобится 2 водосточные трубы с расположением по углам дома. Число воронок соответствует числу труб, т.е. — 2 штуки.

Количество вертикальных труб определяется в зависимости от расстояния от карниза до отмостки. От этого расстояния отнимают 30 см – высота сливного колена над уровнем земли.

Например, высота до карниза равна 7,5 м. Тогда 7,5 м -0,3 м = 7,2 м.

На каждую из сторон нам понадобится по 3 трубы по 3 м, значит, на обе стороны 6 труб.

Количество хомутов будет равно 5 для каждой стороны (между коленом и трубой, между трубой и отливом, и между трубами) и, соответственно, 10 шт на всю крышу.

Расчет количества желобов

Наиболее часто используемый размер желоба – 3 метра. Длина карниза А и карниза В составляет 10,3 м. Значит нам необходимо:

• На карниз А – 4 желоба (3м + 3м + 3м + 1,3м). При этом у нас останется еще 1,7 м неиспользуемого желоба.
• На карниз В – 3 желоба и остаток (1,7 м) от карниза А.
• На карнизы C и D мы используем по 2 желоба на каждый, то есть 4 шт на обе стороны.
• Итого, 11 желобов по 3 м на всю крышу.

Количество углов желоба соответствует количеству углов кровли, в нашем примере их 4.

Расчет количества кронштейнов и замков желобов

Кронштейны устанавливают из расчет 1 шт примерно на 50-60 см. Мы принимаем 50 см и проводим вычисления.

Просуммировав цифры в последней колонке, узнаем, что того, чтобы осуществить крепление водостоков, нам понадобится 58 кронштейнов.

Количество замков между желобами равно количеству стыков. В нашем случае – это 16 шт.

Количество отливов (отметов) равняется количеству воронок. Колен при этом необходимо в 2 раза больше на каждую воронку. Тогда на 2 воронки нужно:

• 4 колена;
• 2 отлива.

Если фасад не ровный, а имеет выступы, необходимо приобрести колена для его обхода. Определить их количество поможет рисунок ниже.

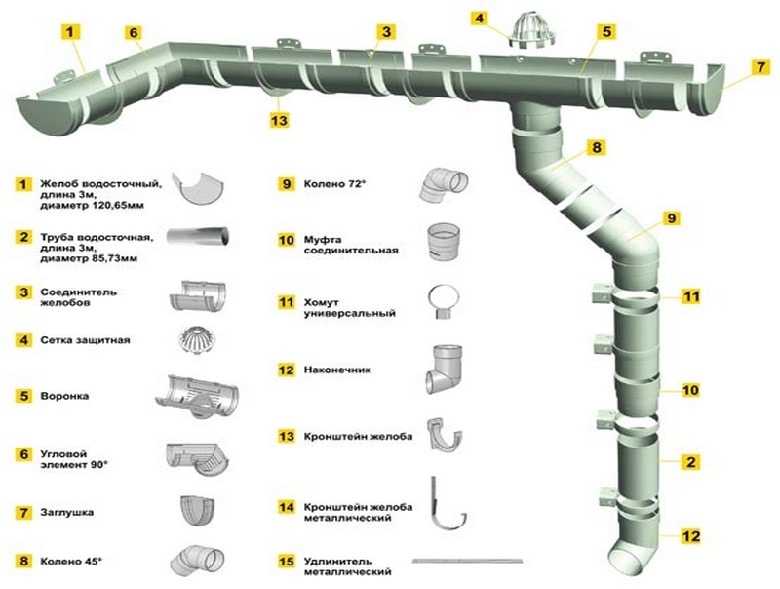

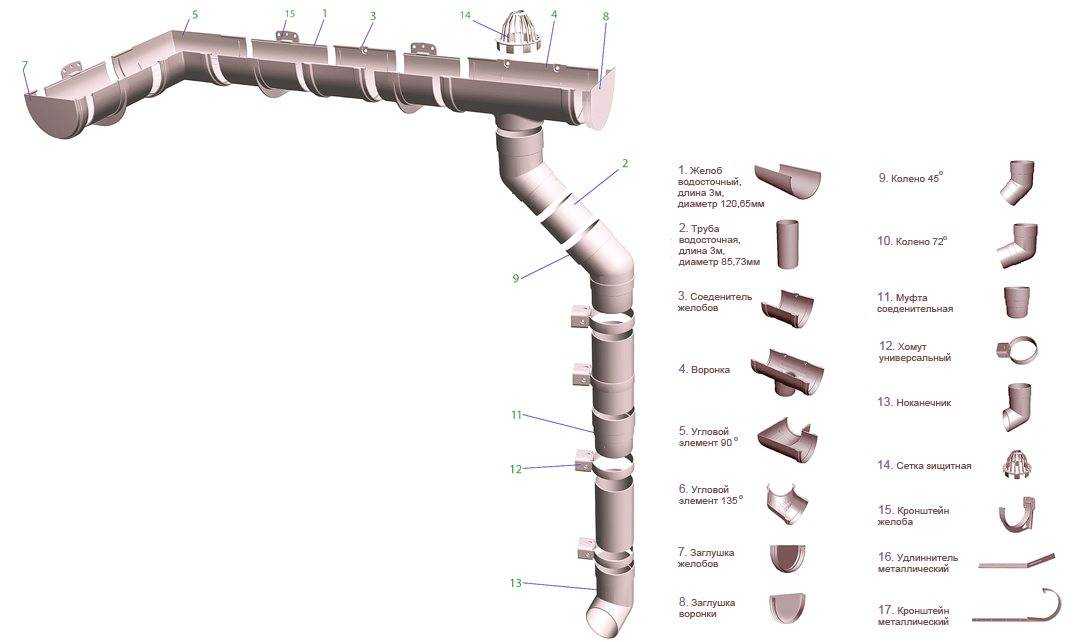

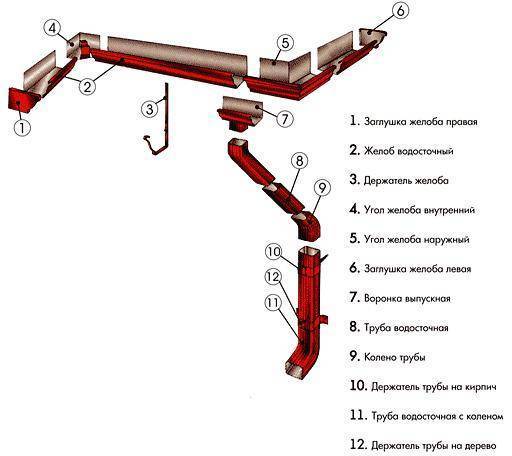

Список необходимых элементов

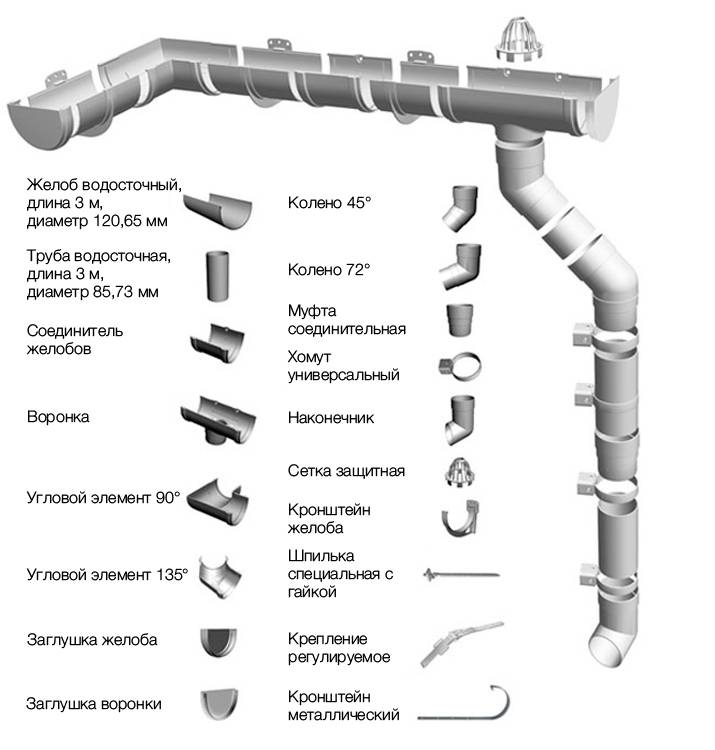

Всего для данной водосточной системы потребуется:

• Желоб (3 м) – 8 шт.
• Желоб (2,5 м) – 2 шт.
• Желоб (1,3 м) – 2 шт.
• Замок желоба – 16 шт.
• Угол желоба – 4 шт.
• Кронштейн – 58 шт.
• Колено – 4 шт.
• Колено сливное (отмет) – 2 шт.
• Труба (3м) – 6 шт.
• Воронка – 2 шт.
• Хомут (со штырем) – 10 шт.

Совет от профессионала:

Сооружение наружного водостока

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

• Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
• Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

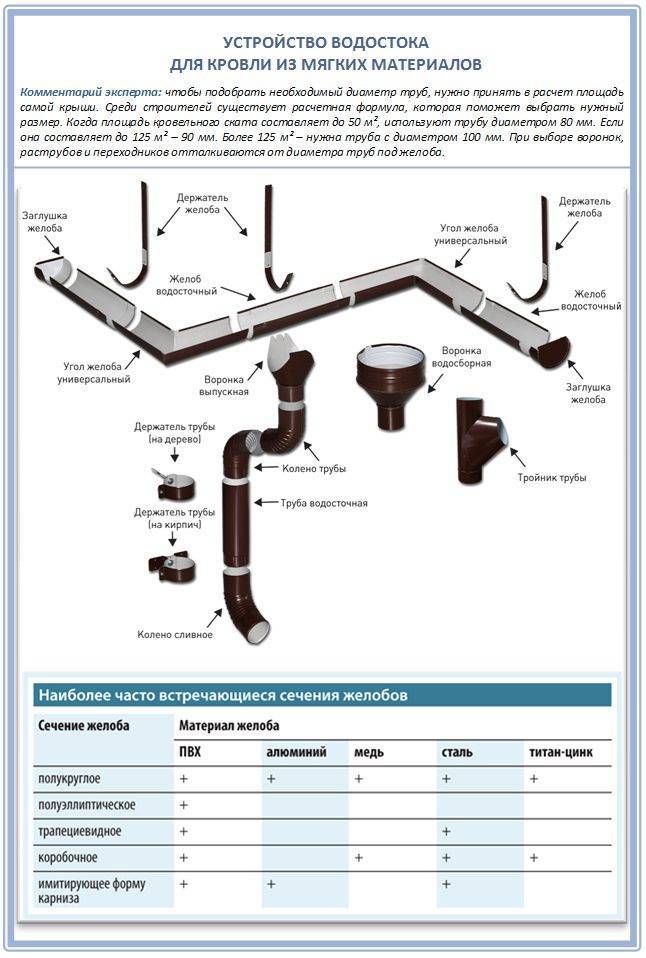

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

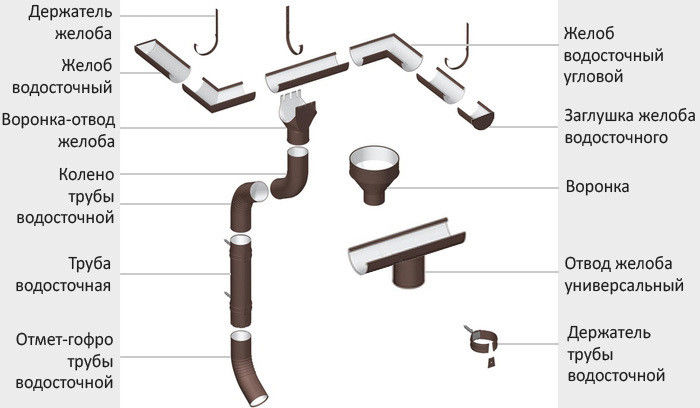

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

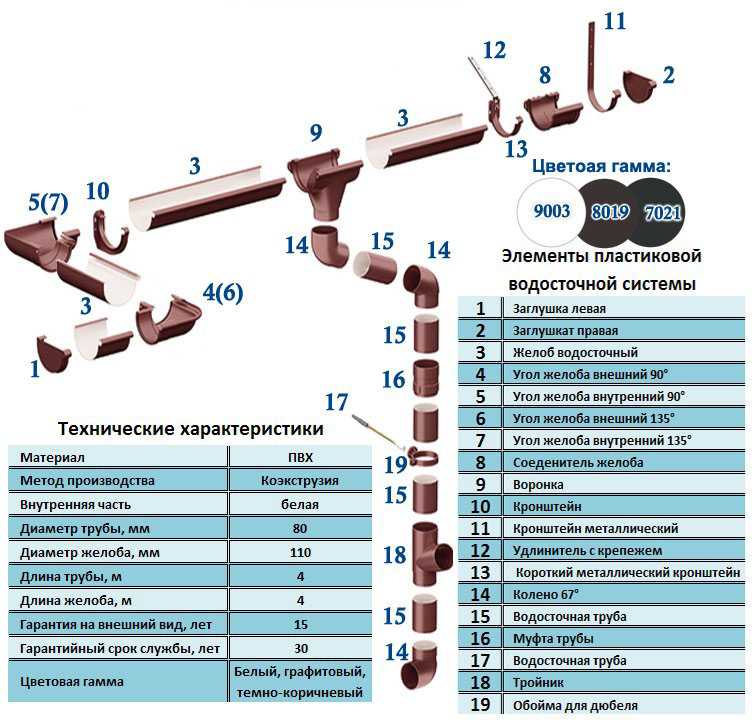

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

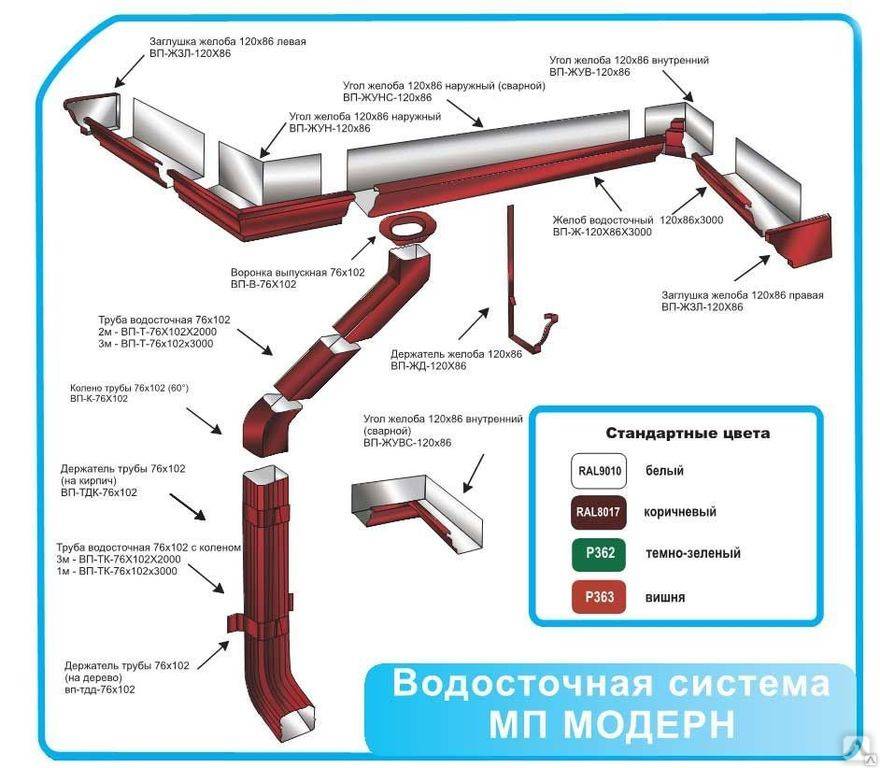

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

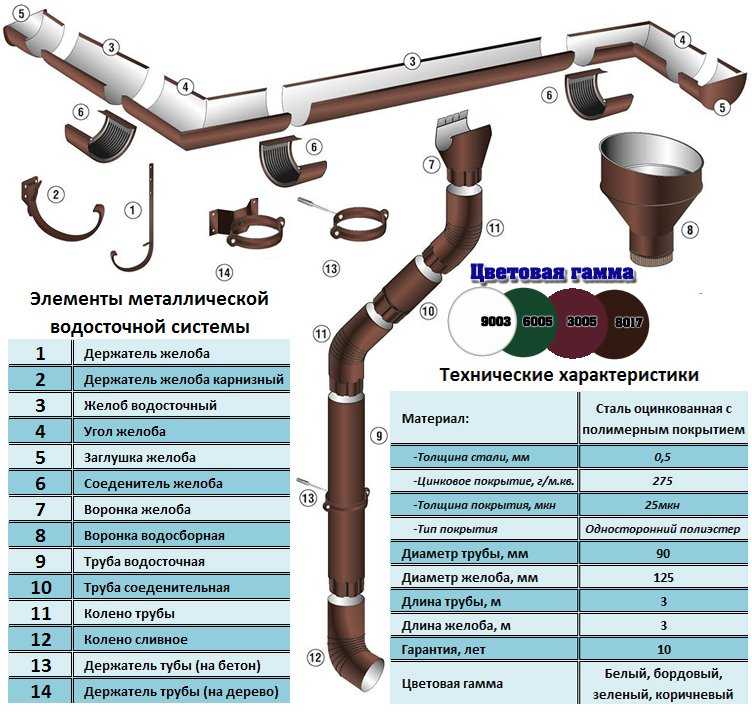

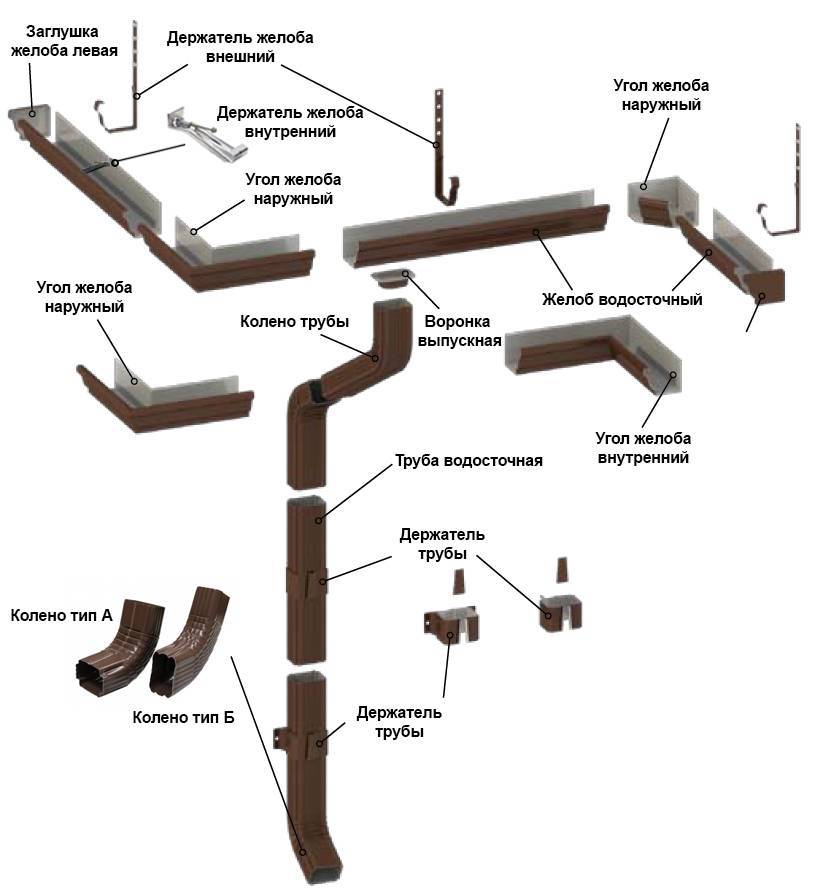

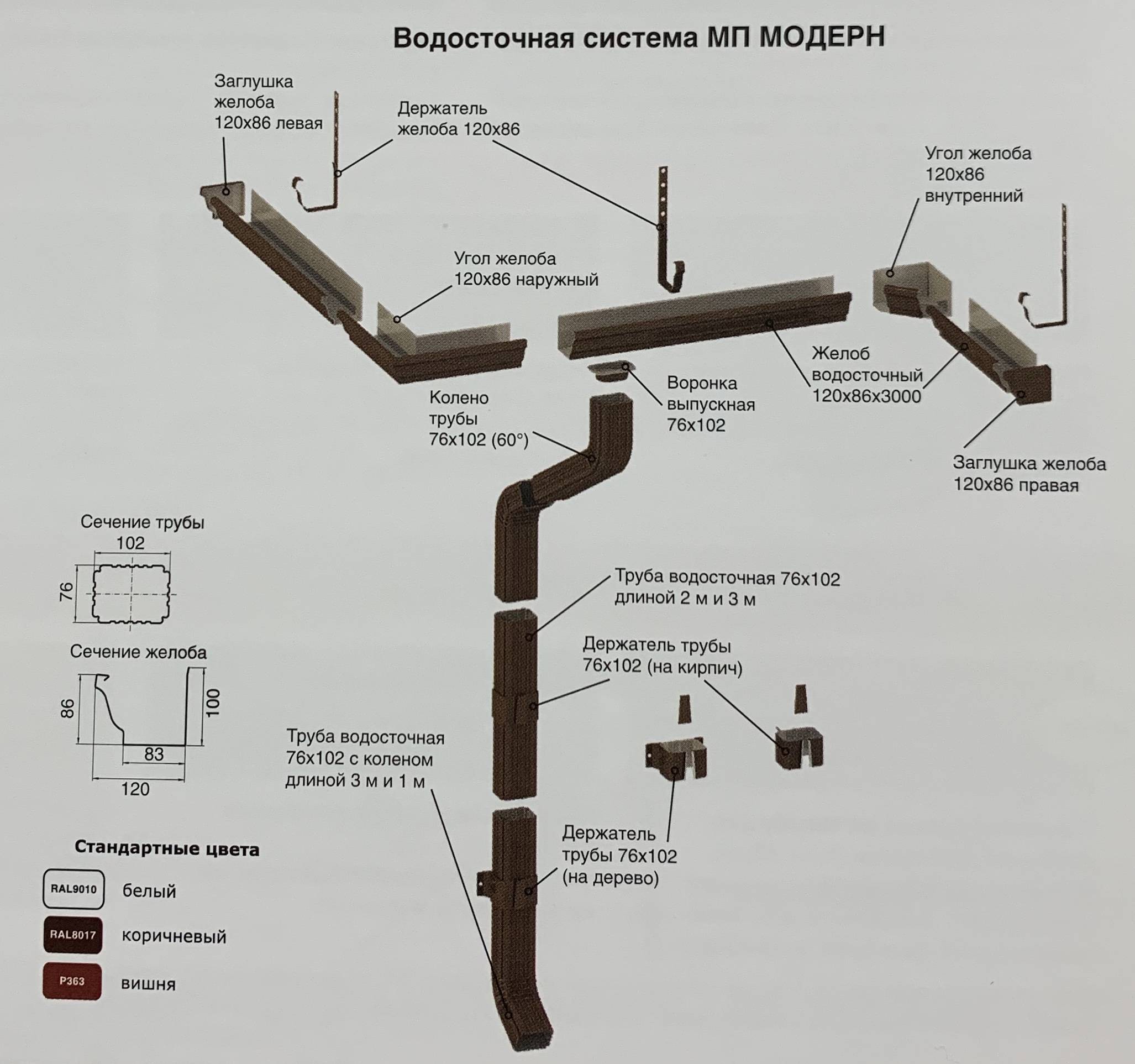

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Технические требования

Число кронштейнов по СНиП считается согласно нормативному расстоянию между креплениями, которое должно составлять 50-60 см. Для подсчета нужного количества крепежей общую длину системы нужно поделить на это расстояние. Если здание имеет нелинейную форму, то можно рассчитать общее количество относительно каждой стены. Угловые элементы нужно посчитать штуками, так как стоки, находящиеся по углам, должны придерживаться с двух сторон.

Кронштейны могут крепиться несколькими способами.

1. К стропильной системе кровли. Этот вариант подходит для еще не настеленного кровельного материала.
2. К ветровой доске. Этот вариант является единственным в случае, если отливы изготовлены из пластика. При других материалах это – один из возможных вариантов.
3. К последней доске обрешетки под кровельный материал, если он является сплошным.

Также этот способ подходит, если кровельный материал еще не уложен. ГОСТ предполагает, что кронштейны должны монтироваться с учетом создаваемого уклона системы. Проще всего с металлическими вариантами, так как их можно подогнуть подручными средствами.

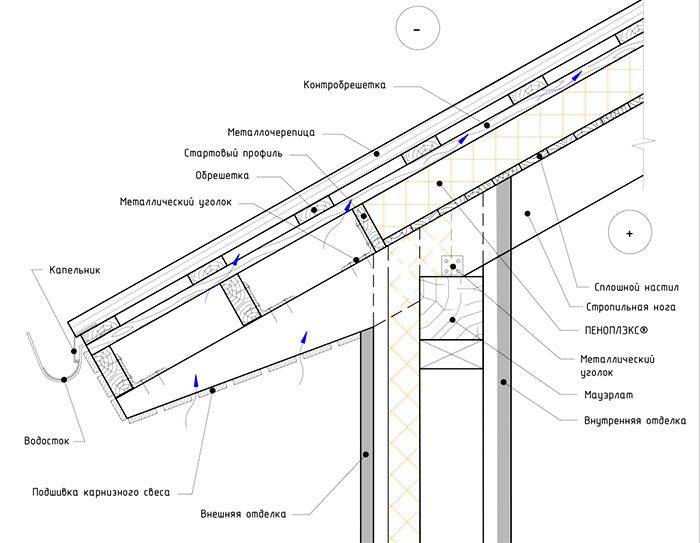

Согласно все тем же нормативным параметрам, водосточный желоб нужно размещать так, чтобы кровельное покрытие заканчивалось, не доходя до половины желоба. Верным будет расположение желоба в 1/2-1/3, это позволит системе улавливать воду даже при сильных ливневых дождях.

Если регион вашего проживания не является снежным, а кровля имеет достаточный уклон, можно особо не переживать о месте расположения конструкции. Если низкий желоб не получается, то можно установить дополнительные снегозадержатели. Снег будет сходить с крыши понемногу и не нанесет вреда ливневой системе.

Кроме крепежных элементов важно правильно подсчитать количество труб и желобов. Также стоит учесть, что если диаметр системы будет выведен неправильно, то она не сможет отводить нужный объем воды с крыши, либо будет справляться, но окажется неоправданно дорогой. Существуют определенные принципы для расчета

Существуют определенные принципы для расчета.

• Для поверхностей общей площадью скатов до 50 м кв используют трубы 75 мм и водосточные желоба 100 мм.
• Для поверхностей площадью от 50 до 10 кв м применяют трубы диаметром 87 мм и желоба 125 мм.
• Для крыш с квадратурой более 100 м кв актуальны трубы диаметром 100 мм и водосточные желоба 150 мм.

Водоотвод с крыши — что это?

Строительство загородного дома предусматривает учет каждой, даже самой незначительной детали, которая впоследствии может сыграть с владельцем строения злую шутку. Водоотвод с крыши не назовешь мелочью, вот только некоторые несознательные владельцы забывают его устроить, и в итоге, получают повышенную влажность, и как следствие, сырость по стенам и плесень. Из-за чего это происходит? Если водоотвод отсутствует, вода, которая стекает с крыши самотеком, будет подмывать фундамент, попадать на цокольный этаж и стены, из-за чего со временем и будет образовываться плесень.

Все эти причины никак не служат фактором долговечности дома, или любого другого строения

Поэтому устройству водоотвода с крыши нужно уделить такое же пристальное внимание, как и всему строительству

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

• Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
• Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

• Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
• При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
• Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
• Колпак следует хорошо закрепить;
• Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

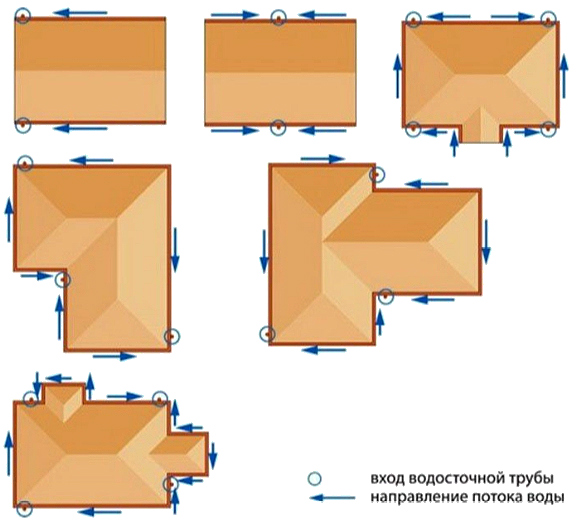

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

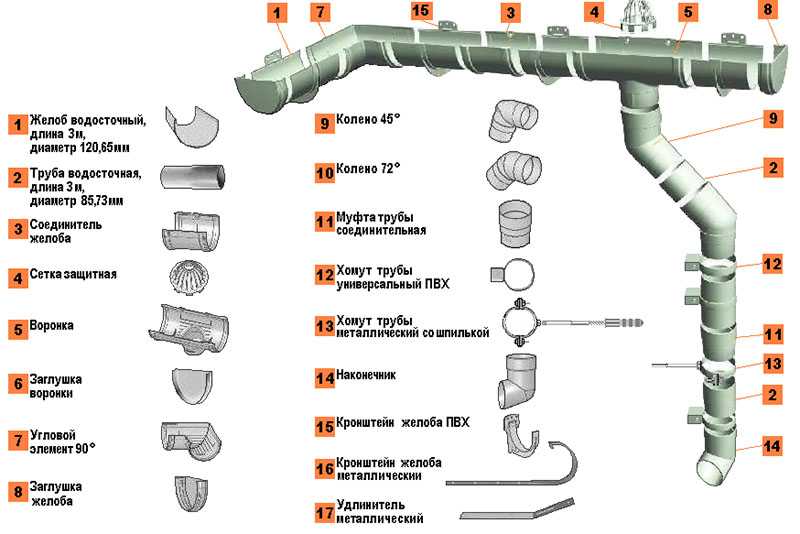

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

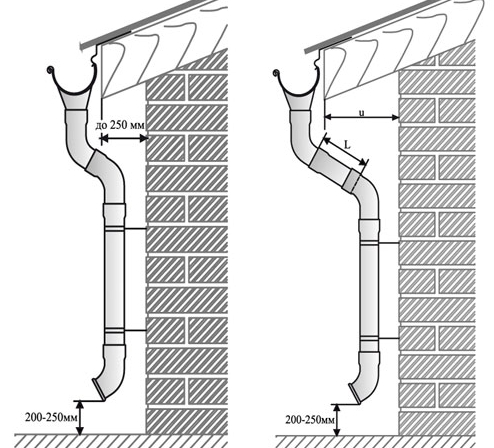

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

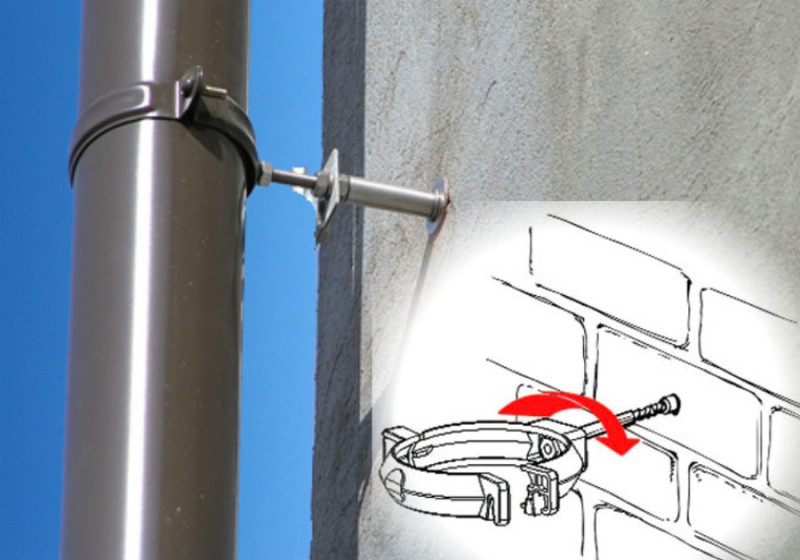

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Установка желобов

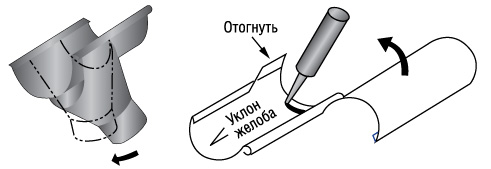

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз. Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба. При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.

Можно воспользоваться другим способом при соединении желобов их углов между собой. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации. Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20 мм. На торцы желоба установите заглушки.
