Водосборные коллекторы

Этапы установки

Монтаж ливневки для двора на собственном участке – процесс довольно трудоемкий. Оптимальным решением является наем профессионалов, однако при желании экономии денежных средств можно выполнить все работы и самостоятельно.

Особых навыков такая работа не требует, и проводится она по алгоритму, описанному ниже.

Составляется схема в масштабе всего участка с постройками. Хорошо, если она будет выполнена с помощью графического редактора, но можно использовать и обычную бумагу с карандашом.
Определяется самая низкая точка на участке, в которой будет установлен коллектор. Если участок кажется довольно ровным, то можно просто выбрать удобное место.
Отмечаются все точки водосбора: водостоки на крыше, бетонные площадки, ворота и дорожки. После этого на чертеже прорисовывается система получившегося трубопровода со всеми элементами и соединениями. Не стоит закладывать в нее много поворотов труб – это затрудняет поток воды по ним. Если избежать их невозможно, то самым лучшим вариантом будет поворот на 90 градусов.

После того как чертеж готов, а все неточности исправлены, можно подсчитать количество необходимых материалов. Если строительный магазин или рынок находится в пешей доступности от участка, то лучше не докупить материал, чем приобрести излишек, так как подбирать материалы по цвету и рисунку нет необходимости.
В первую очередь, проводится установка кровельной части ливневки. В отверстиях перекрытия на битумную мастику сажаются дождеприемники, монтируются на подвеску желоба и стояки, а также организовывается узел сброса воды в коллектор или лоток.

На участке проводится разметка с помощью натянутых веревок, и вырываются все необходимые траншеи и углубления. Чтобы вода в трубах не замерзала даже зимой, нужно копать на глубину промерзания грунта либо утеплять всю систему – в ином случае канализация не будет функционировать с поздней осени и до ранней весны. На дно траншей засыпается и плотно утрамбовывается песок. Он позволит избежать проседания грунта, что может привести к изменению уровня наклона трубы и образованию затора. На песок засыпается щебень толщиной слоя 5-8 см, который, наоборот, оберегает трубы от вспучивания почвы.
Сначала монтируется и бетонируется коллектор, а также колодцы и дождеприемники. Если используются ПВХ-элементы, то их нужно придавить грузом до полного застывания раствора, иначе они «вынырнут» из него. После этого монтируется сама система труб. Перед тем как закапывать вырытые участки, проводится проверка канализации на герметичность и работоспособность, после чего можно засыпать все землей.

Устройство прибора

Типовой проект колодца-гасителя — это план, по которому осуществляется установка данного приспособления. Этот документ может быть изменен по ходу выполнения работ в связи с тем, что будут проводиться расчеты данного сооружения для конкретного объекта или конкретных условий ландшафта. Инженеры должны произвести гидравлический расчет, в котором необходимо учесть такие характеристики, как уклон ландшафта, длина трубы, параметры вязкости и расхода жидкости. Это необходимо сделать для того, чтобы правильно подобрать диаметр колодца, а также труб, правильно определить радиусы поворотных частей и прочее. Документы по типовым колодцам-гасителям должны включать в свой состав и такие бумаги, как схема расположения трубопровода на местности.

Конструкция этого приспособления — резервуар цилиндрического типа с дном, к которому крепятся несколько труб на разной высоте. Сточная вода попадает в резервуар через верхний отсек труб, а выводится через нижний отсек. Благодаря такому способу вывода воды, осуществляется гашение напора примерно на 17-20%.

Чертежи колодца-гасителя напора должны быть выполнены с примечаниями, пояснениями, иметь спецификацию материалов, а также изделий с полным подсчетом требуемого количества.

Особенности монтажа

Строительство канализации производится на основании проектных данных. Предварительный расчет и создание схемы сборки выполняют в соответствии с нормами СНиП и СанПиН, обеспечивая полное соответствие всем требованиям.

Прокладка трубопровода производится на глубине, превышающей уровень зимнего промерзания грунта. Порядок действий:

земляные работы. Роют траншею под трубопровод. Сразу же делают гнезда для смотровых колодцев;
на дно всех углублений насыпают песчаную подушку для выравнивания и придания заданного уклона;
производя укладку труб с определенным уклоном в сторону приемного резервуара (обычно для самотечных систем 2 см на каждый метр);
если используются пластиковые емкости для колодцев, на дне сначала укладывают бетонную плиту — якорь. Она препятствует выдавливанию резервуара грунтовыми водами;
все соединения тщательно уплотняют. Проверяют систему на герметичность. после этого трубы утепляют и засыпают грунтом.

При строительстве напорных комплектов сначала собирают КНС, после чего прокладывают остальные траншеи по описанной схеме. Для обслуживания и ремонта насосов необходимо обеспечить доступ к станции в любое время года.

Как осуществляется гашение скорости движения вод

Гашение силы потока достигается вследствие перепада уровня сточных вод. Конструкция стандартного колодца гасителя позволяет снизить напор на 17-20%. Чем глубже он находится, тем сильнее будет замедляться сточный поток.

В многоступенчатых колодцах вода перемещается по плоскостям, находящимся на разных уровнях. При этом последующая плоскость находится ниже предыдущей, наподобие ступенек. Скорость потока снижается неоднократно, по мере перемещения воды по каскаду.

Замедляет скорость потока толща воды в емкости (бьеф), в которую он ударяет. Установка дополнительной перегородки (водоотбойника) еще сильнее понижает скорость потока. Вместо перегородки может быть закреплена специальная решетка.

Снижает напор поворотное колено с углом 90º, установленное на входящей трубе.

Если в сточных водах попадается крупный мусор, колодец оснащают сороулавливающей корзиной (решеткой). Она будет задерживать плавающие предметы и предотвращать засорение труб. Сороулавливающая корзина также снижает скорость движения сточных вод.

Какой лучше – погружной или поверхностный?

При одинаковом напоре на выходе погружной канализационный насос потребляет меньшую мощность, нежели его наружный самовсасывающий аналог. Первому попросту не приходится тратить энергию на всасывание стоков по отводу со дна емкости до рабочей камеры. Вся мощность электродвигателя тратится на создание давления в напорной магистрали.

Насос, полностью погруженный в стоки, издает шума на порядок меньше, чем установленный на поверхности. Вода поглощает большую часть звуков, издаваемых электродвигателем и вращающимися рабочими элементами помпы.

Поверхностное оборудование более шумное, нежели погруженное в канализационный резервуар, которое охлаждается за счет жидкости вокруг

По удобству эксплуатации пальму первенства можно отдать поверхностной модели, но только если она компактна и переносима. Плюс, правильность ее эксплуатации можно контролировать просто по издаваемому шуму. При некорректной работе электродвигателя появляются посторонние звуки, сразу указывающие на проблемы.

При прочих равных параметрах и дополнительном оборудовании поверхностная насосная станция практически всегда обойдется дешевле погружного канализационного насоса. Конечно, многое зависит от производителя и конкуренции в конкретном регионе.

Однако погружаемая в нечистоты техника по определению технологичней и сложнее, что и обуславливает ее более высокую цену.

Ливневые коллекторы

Основное предназначение коллекторов ливневых канализаций — это сбор всех атмосферных вод, отводимых с некоторой территории, в одном месте. Они представляют собой герметичные резервуары, к которым подводятся трубопроводы из всех точек водосбора.

Сточный коллектор, как правило, имеет достаточно большую емкость и устанавливается в предварительно подготовленный колодец или в грунт.

Монтируется этот резервуар ниже точки промерзания, или же утепляется современными материалами (например, стекловатой, каменной ватой).

Опросные листы для расчета и заказа элементов ливневой канализации:

Современные коллекторы дождевой воды, используемые в системах автономных канализаций частных домов и коттеджей, промышленных предприятий и объектов социально-культурного назначения, изготавливаются из прочных и устойчивых к коррозии, воздействию агрессивных сред и температурных колебаний материалов. Известная российская разрабатывает и выпускает их из стеклопластика, монтирует непосредственно на объектах заказчиков.

для производства ливневых коллекторов использует такой композитный материал, как стеклопластик. Именно благодаря его отличным характеристикам эти емкости как нельзя лучше выполняют возложенные на них задачи.

Прежде всего, следует сказать, что коллекторы из стеклопластика для сбора дождевой воды по своим прочностным характеристикам, устойчивости к статическим и динамическим механическим нагрузкам существенно превосходят те, что выпускаются другими фирмами из пластмасс (как правило — полипропилена), и почти не уступают металлическим.

Эти коллекторы имеют совсем небольшую массу, что облегчает их транспортировку, погрузочно-разгрузочные работы, а также монтаж.

Одной из особенностей и одновременно преимуществ стеклопластиковых ливневых канализационных коллекторов является то, что они имеют практически идеально гладкую внутреннюю поверхность, отложения на ней образуются очень медленно, и поэтому очищать стенки емкостей нужно достаточно редко.

Купить или заказать коллекторы для «ливневки» из стеклопластика именно в имеет смысл еще и потому, что они предлагаются по очень выгодной цене. Эта фирма сама их и разрабатывает, и изготавливает, поэтому стоимость резервуаров вполне разумная, существенно более низкая, чем у многочисленных посредников.

Функции и особенности ливневых коллекторов

Коллектор сточных вод — это, по сути дела, аккумулятор всех поверхностных стоков, которые в нем отстаиваются, очищаясь при этом от механических загрязнений. Если в отводимых водах их достаточно много, то эти устройства могут дополнительно оснащаться или фильтрами, или решетками.

Разрабатывая дождевые коллекторы для сбора ливневых вод с той или иной территории, проектировщики обязательно принимают во внимание два следующих фактора: предполагаемый максимальной объем накапливаемых стоков, а также способ их удаления. В зависимости от этих условий определяется то, какую именно емкость резервуар должен иметь в том или ином случае

Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях

Из коллекторов дождевой канализации отстоявшаяся вода может удаляться на поля фильтрации или же (если уровень их загрязненности соответствует действующим нормативам) непосредственно в окружающую среду (овраги, водоемы). Зачастую ее стараются использовать более рационально: откачивают при помощи погружных насосов, а затем применяют для полива или же в других хозяйственных целях.

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
Ставить ЛОС на дистанции в 10 м от речек и ручейков;
Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

канализационный коллектор

Канализационные сети, насосные станции и сооружения для очистки цеховых стоков, размещаемые на промышленной площадке, относятся к так называемой системе внутриплощадочной канализации данного предприятия.

Обесфеноленные стоки по самотечному коллектору непрерывно поступают через камеру переключения в приемный резервуар, облицованный кислотостойким материалом. Уровень стоков в камерах определяют визуально.

Схема очистной канализационной станции на полную очистку производительностью 150 мл. сутки.

Сточные воды по самотечному коллектору поступают в приемные колодцы, где установлены вертикальные насосы 2НФ, подающие их в дв хъярусный отстойник. Оттуда ояи поступают на биологические фильтры, размещенные в виде полукольца шириной 4 6 м вокруг двухъярусного отстойника.

При определении диаметра труб самотечных коллекторов принимают, что скорость движения потока жидкости равна от 0 25 до 0 70 м / с, что превышает критическую скорость взвешивания и исключает появление засоряющего и расслоенного режимов.

В пределах застроенной части города главные коллекторы трассируют по городским проездам. Гидравлический расчет главного коллектора.

При гидравлическом расчете самотечных коллекторов диаметром более 500 мм рекомендуется учитывать местное сопротивление на поворотах, при слиянии потоков, в случаях, когда диаметр присоединения равен не менее 350 мм, а также при наличии перепадов на основном коллекторе.

При разбивке трассы самотечных коллекторов нивелирование постоянных реперов должно выполняться с точностью не ниже III, а напорных — не ниже IV разряда. Вдоль трассы должны быть установлены временные реперы, связанные нивелирными ходами с постоянными реперами.

Иерархия городских канализационных сетей следующая:

 дворовые и внутриквартальные сети диаметром  150-200 мм, которые строят на территории застройки в пределах красных линий, то есть не выходя на территорию улиц:

 уличные коллекторы диаметром  250-400 мм, которые строят, наоборот, за красными линиями застройки, то есть по территории улиц (могут иметь насосные станции перекачки);

 районные коллекторы диаметром  500-1000 мм, которые строят для района канализования (могут иметь насосные станции перекачки);

 городской коллектор диаметром  1000-5000 мм, который строят вдоль города по наиболее пониженной его части (имеет насосные станции перекачки).

На канализационных сетях сооружают смотровые колодцы из железобетонных колец диаметром 1 метр (глубиной до 6 метров) и 1,5 метра (глубиной до 6 метров). Шаг колодцев принимают по СНиП 2.04.03-85.

Чтобы в полной мере понять важность этого показателя, достаточно узнать цены на 200-мм трубы, используемые в самотечных конструкциях, и на 80-мм трубы, применяемые для обустройства канализационных систем

Простота и быстрота монтажа. Поскольку напорная канализация не использует массу траншей и переливных колодцев, то и скорость возведения такой системы будет гораздо выше.
Длительный срок службы. Стандартные трубопроводы могут прослужить без особых проблем минимум 50 лет.
Насосные станции обычно имеют 30-летнюю гарантию. Конечно, неполадки могут возникнуть, да и возникают, но они редко бывают критичными: как правило, из строя выходят незначительные механизмы, легко поддающиеся ремонту.

Популярные материалы раздела

Можно ли продать землю выше кадастровой стоимости

Выплаты до 18 лет малоимущим в 2019 году

Приказ о проведении вводного инструктажа по го и чс образец

Кто платит за уборку снега ук или тсж

Список специальностей на юридическом

Коллективное заявление в прокуратуру по факту мошенничества

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера

Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить

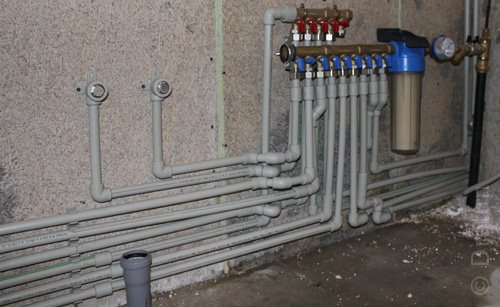

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

Данный коллектор имеет запорную арматуру на каждый отвод. На отводах установлены не разборные шаровые краники. Под словом «не разборные» стоит понимать, что в случае выход из строя одно из краников, по отдельности заменить их нельзя, меняется коллектор целиком. ( Или его часть от резьбы до резьбы)

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

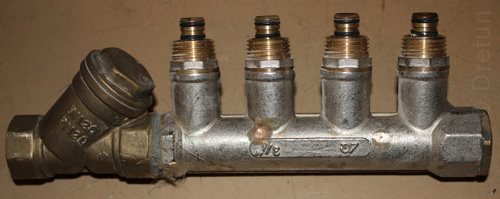

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

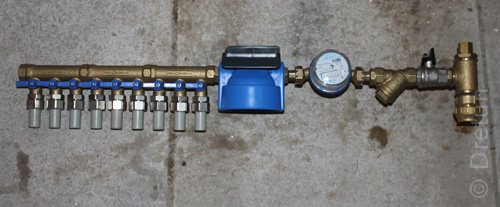

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Советы по строительству канализации в частном доме

При прокладке канализационных коллекторов часто используется тяжелая техника.

Канализационный коллектор – это магистраль, состоящая из коллекторов, проложенных в канавах, и сборных промывных емкостей. Городская канализация – это не что иное, как подземный трубопровод большого диаметра протяженностью в сотни километров, собирающий и транспортирующий сточные воды к очистным сооружениям, полям фильтрации и пунктам сброса.

В качестве сборно-очистных емкостей в системах бытовой канализации могут использоваться:

Выгребная яма. Это водонепроницаемая конструкция, используемая для сбора сточных вод и отходов. Его оборудование простое и доступное. Однако такую конструкцию нельзя назвать безопасной и комфортной системой: отходы, попадающие в яму, не убираются, могут попасть в землю.
Септик. Они являются более современными и экологически очистными конструкциями. Они не только собирают мусор, но и убирают.

В зависимости от способа устройства канализация может быть:

Самотечный коллектор представляет собой трубопровод, проложенный под углом: сточные воды в этой системе проходят по наклонным трубам туда, где они собираются и очищаются.
Напорные коллекторы устанавливаются там, где невозможно установить линии уклона (из-за высокого уровня залегания грунтовых вод, свойств грунта). Он состоит из труб, насосов или насосных станций, резервуаров для сбора и очистки сточных вод.

Назначение и особенности канализационных коллекторов

Не все пользователи знают, что такое канализационный коллектор. В то же время у большинства людей есть общее представление об общей структуре системы. Сам термин относится к подземным трубам или большим проходам. Иногда в коллекторы помещают целые реки.

Внутридомовая система

Начнем с той части системы утилизации стоков, которая находится в пределах стен дома.

Гребенка

Что такое канализационная гребенка?

Так называется внутриквартирная разводка. Свое название она получила за характерную для квартир со смежным расположением санузла и кухни форму: три отвода на горизонтальной трубе (под кухонную мойку, умывальник и ванну) действительно чем-то напоминают гребень.

В прошлом веке, примерно до 80-х годов, традиционным материалом для гребенки были чугунные трубы и чугунная же фасонина. Раструбные соединения чеканились каболкой (органическим волокном с антисептической пропиткой) и замазывались цементным раствором. Реже для герметизации соединений использовалась заливка расплавом серы.

В домах, построенных в конце прошлого века, преобладают цельные поливинилхлоридные гребенки. В нынешних новостройках канализация внутри квартир монтируется преимущественно из тех же поливинилхлоридных труб; однако теперь она стала сборной и выполняется на раструбных соединениях с резиновыми кольцевыми уплотнителями. Наряду с ПВХ используется полипропилен и, несколько реже, полиэтилен.

Стояки

Гребенки, расположенных одна над другой квартир, объединяет канализационный стояк. Эволюция применяемых материалов была несколько короче, чем в предыдущем случае: от чугунных стояков строители перешли сразу к сборным пластиковым.

Стояк снабжается ревизиями — люками для прочистки засоров канализации.

Расположение ревизий нормировано; они должны присутствовать:

На первом этаже здания;
На верхнем этаже;
При этажности дома свыше пяти — через каждые три этажа.

Сверху стояки открыты; таким образом обеспечивается вентиляция канализации. Допустимо объединение нескольких стояков с общим фановым (вентиляционным) отводом.

Лежневка

Канализационная лежневка — горизонтальная труба, объединяющая несколько стояков и переходящая в выпуск на колодец. Ее укладка выполняется с постоянным уклоном по всей длине в направлении движения стоков. Контруклоны недопустимы: они станут местами постоянных засоров.

Величина уклона зависит от диаметра трубы:

Диаметр	Уклон, сантиметры на погонный метр
50 мм	3,5
100 мм	2
150 мм	1
200 мм	0,8

Как и стояк, лежневка многоквартирного дома периодически нуждается в прочистке.

Ревизии или, что удобнее, косые тройники с отводами, ориентированными против движения стоков, устанавливаются:

На поворотах (если нет возможности прочистить изгиб через другую ревизию или тройник);
При диаметре лежневки 100-150 мм — через каждые 15 метров;
При диаметре 200 мм — через каждые 20 метров.

Выпуск на колодец

Им заканчивается лежневка. Выпуск укладывается в грунт ниже уровня промерзания. Его начало обязательно снабжается тройником или ревизией для прочистки.

Максимальная длина выпуска от ревизии до оси колодца лимитирована его диаметром:

Диаметр	Максимальная длина
50 мм	8 м
100 мм	12 м
150 мм и более	15 м

Как правило, для укладки в грунт используется чугунная труба. Ее цена заметно выше, чем у любой разновидности пластика; зато куда выше и кольцевая жесткость: просадка грунта под весом автомобиля не нанесет ей ущерба.

Назначение и конструктивные особенности

Элемент канализации предназначается для отвода нечистот и сливов в точку сбора. Для их создания применяют различные материалы:

кирпич;
железобетон – монолит или кольцевые изделия;
пластик – полиэтилен, полипропилен и ПВХ.

Последний вариант пользуется наибольшим спросом благодаря соотношению стоимости и качества. Чтобы придать пластиковому трубопроводу необходимую жесткость, стенки гофрируют. А чтоб неровная поверхность не снижала пропускную способность, внутренний слой делают гладким.

Коллекторные сети и отстойники отдельных домов или даже микрорайонов объединяют общими колодцами: они необходимы для инспекции устройств и сетей, их профилактической либо аварийной очистки. В узловых местах и на поворотах также обязательна установка колодезных сооружений.

Поворотные конструкции в канализации обычно оснащают желобными вставками с направляющей функцией. Они необходимы, чтобы снизить гидравлическое сопротивление водного потока – так он без проблем сможет преодолевать даже сложные изогнутые участки.

Существуют специальные перепадные колодцы – их используют на сложных ландшафтах, если необходимо видоизменить глубину пролегания трубопроводов канализации.

Подземные коллекторы нуждаются в качественной вентиляции. Для этого систему оснащают отдельно стоящими трубными отрезками (сечением не меньше 300 мм). Их устанавливают на дистанции не более 0,5 км друг от друга.
