Вихревой индукционный котел

Греющий узел вихревых индукционных нагревателей (ВИН) включает:

  • магнитопровод,
  • первичные катушки,
  • теплообменник в виде цилиндра.

Параметры всех элементов подобраны таким образом, чтобы аппарат работал без перегрева в течение длительного периода.

Электрические индукционные котлы отопления ВИН предназначаются для обогрева и снабжения горячей водой частных домостроений, загородных коттеджей и дачных домиков. С их помощью возможно отопление многоэтажных многоквартирных зданий, объектов промышленного, общественного и торгового назначения.

Желаемая температура в обогреваемых помещениях задаётся с помощью терморегулятора и поддерживается на требуемом уровне термостатом.

Среди отзывов на индукционные котлы отопления фигурируют жалобы на сравнительно высокие цены, стоит это учесть при подборе оборудования. Так стоимость агрегата ВИН-3 в стандартной комплектации составляет примерно 800-900 долларов.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

  1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
  2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
  3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Как выбрать — правила и особенности

Вверху и внизу пленочного обогревателя обязательно идут две выпуклые планки. Они не дают картине плотно прижиматься к поверхности стены.

При покупке обращайте внимание на то, из чего сделаны эти планки. Рекомендуется чистое дерево, без всякого покрытия лаками и красками. Клееный брус также будет плохим вариантом

Клееный брус также будет плохим вариантом.

Это нужно не только из-за пожаробезопасности, но и дабы сохранить поверхность стен в изначальном виде. Например у некоторых пользователей при длительном использовании, начинают в местах вывешивания картинки отходить обои.

Обычные обогреватели и ветродуи поднимают пыль, сушат воздух, выжигают кислород. А еще постоянно мешают под ногами.

При частом их использовании возникают головные боли, сухость во рту и другие признаки кислородного голодания. Согревающие картины не сушат воздух и не влияют на уменьшение уровня кислорода в вашем доме.

Даже если на них и собирается пыль, они ее не выжигают и соответствующего запаха вы не почувствуете. Их можно держать включенными хоть целыми сутками.

Тем более, что в отличие от простых нагревателей, у настенной пленки средняя мощность практически никогда не превышает 400-500Вт.

Включаются они через обычную розетку. При этом вам не придется модернизировать электрощиток или тянуть отдельную линию, как для теплых электрических полов.

Хотя конечно вы можете быть ограничены длиной шнура с вилкой и расположением ближайших розеток. Подключать их через удлинители не рекомендуется.

Не хотите непрерывной круглосуточной работы? Подключайте греющие картины и панно через таймер розетки.

Таким образом, можно задавать автоматически оптимальный режим обогрева помещения.

Ну а лучше всего приобретать пленочные настенные обогреватели, снабженные встроенным термодатчиком. Он прячется между нижних деревянных планок.

Таким образом, изделие невозможно будет перегреть и оно само в аварийных ситуациях отключится при превышении температуры.

Из наиболее популярных моделей, наибольшее распространение получила продукция под брендом «Бархатный сезон», «Домашний очаг», «Доброе тепло».

А еще такой отопительный прибор можно легко свернуть в трубочку и убрать в небольшой ящик до следующих холодов.

Попробуйте также спрятать громоздкую масляную батарею. Отдельные наши соотечественники даже умудряются брать с собой такие настенные картины в длительные путешествия по Европе.

Там во всех отелях вечная мерзлота. Особенно осенью и весной.

Разнообразие нагревателей. Из чего выбрать?

Существует два основных типа данных устройств:

  1. Однофазные
  2. Трехфазные

Существенным различием между ними является то, что первые предназначены для работы в сети в 220В, вторые – 380В.

Как ни странно, но самые надежные котлы изготавливают в странах бывшего СНГ. Наиболее распространенными являются – ТЭНовые нагреватели, индукционные нагреватели и ионные нагреватели. Каждый из них может крепиться как пол, так и стенам за счет легкости (котлы индукционные нового поколения достигают 30 – 40 килограмм).

Вы также можете подключить систему нагрева водоснабжения, для подачи горячей воды ванную и кухню.

Практически к каждой индукционной модели, можно приспособить специальный насос, который подарит возможность проводить отопление в двух,- трехэтажных домах.
Но для этого необходимо потратить много усилий для утепления стен, иначе работа вихревых индукционных котлов будет проводиться в пустую. В данном случае необходимо приобретение более «сильных» моделей, а они в свою очередь дороже стоят.

Для покупки данной системы отопления, вам необходимо знать площадь помещения, возможную продуваемость и общую теплоизоляцию. Данные знания помогут вам при приобретении индукционной системы. Также не забывайте про расчет габаритов, и выбор места для установки.

Энергетика

В последнее время очень много идет разговоров об энергосберегающих технологиях. Это и тепловые аккумуляторы, и вечные лампочки, и солнечные батареи, и даже испо.

Как известно, при включении трёхфазного асинхронного двигателя в однофазную сеть, по распространенным конденсаторным схемам.

Как уже неоднократно говорилось, существует масса альтернативных источников энергии, обладающих поистине неограниченным потенциалом. Человечество должно научит.

Как ни крути, а все запасы энергии, которые есть на Земле — это результат воздействия Солнца. Соответственно, вся нетрадиционная энергетика основывается на испо.

Казалось бы, солнечной энергии должно хватить человечеству на века. Это практически неисчерпаемый источник энергии. Но дело в том, что непосредственное применение.

Устройство ставится и умещается в выключателе или рядом с ним. Оно позволяет плавно включать эл. лампу, т. е. до номинального значения увеличить ток через лампу.

Если вы когда-нибудь задавались вопросом: что такое тепловой аккумулятор, как он работает и какую пользу можете из этого извлечь лично вы, то читайте эту статью.

Еще в 1988 г., германский доктор Вольфганг Файст вместе с профессором Бо Адамсоном (из Швеции) предложили необыкновенную схему оборудования обычного здания. Сут.

Наш заголовок — не шутка и не опечатка. Ветер действительно может обогреть жилище. Правда, для этого потребуется собрать ветряной генератор, об этом и пой.

Экологически чистая энергия из возобновляемых природных источников — это весьма перспективная тема для ведения рационального хозяйства. Солнечные электростанции.

Я хочу предложить читателям интересное на мой взгляд и полезное устройство — портативную ветроэлектростанцию. В летнее время я с семьей часто отдыхаю на берегу.

Этим вопросом я задался, когда готовился пойти в поход на байдарках на две недели. Электроэнергия требовалась, прежде всего, для восполнения заряда аккумуляторо.

Цена солнечных батарей в России сейчас достаточно высока. Это обуславливается их малой распространенностью и отсутствием собственных производств.

Немаловажную роль в формировании себестоимости выпускаемой продукции играет экономия электрической энергии, а именно рационального использования освещения цехов.

В хозяйстве радиоконструктора всегда найдутся старые диоды и транзисторы от ставших ненужными радиоприемников и телевизоров. В умелых руках это — богатство, кот.

Это возможно самая важная вещь, которую вы когда-либо читали! Похоже, что изобретатель из США Стэнли Мэйер разработал электрическую ячейку, которая позволяет.

В последнее время все большее внимание привлекают нетрадиционные, с технической точки зрения, источники энергии: солнечное излучение, морские приливы и волны и

В статье рассказано о том, как построить трёхфазный (однофазный) генератор 220/380 В на базе асинхронного электродвигателя переменного тока. Трехфазный асинхрон.

Стандартная схема включения люминесцентных ламп не лишена недостатков: гудит дроссель, глючит стартер, лампы моргают и никак не хотят загораться.

Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия. В основу ра.

Страницы: 1 2

Источник

Альтернативная энергетика для дома своими руками: обзор лучших эко-технологий

Экологичная усадьба:Каждому жителю нашей планеты отлично известно, что запасы природного топлива не безграничны, а цены на энергоносители постоянно растут. Заменить привычные источники питания способна альтернативная энергия: своими руками можно устроить весьма эффективную установку для ее получения.

Каждому жителю нашей планеты отлично известно, что запасы природного топлива не безграничны, а цены на энергоносители постоянно растут. Заменить привычные источники питания способна альтернативная энергия: своими руками можно устроить весьма эффективную установку для ее получения. «Зеленые технологии» позволят ощутимо сократить бытовые расходы за счет использования практически бесплатных источников.

Индукционный котел SAV

Электроустановки SAV производства ООО «Велебит» выпускают трёх классов:

  • Серия PROF объединяет модели мощностью 2,5-10 кВт.
  • В серию SPEC входят установки мощностью 15-60 кВт.
  • Серия SPEC + модульные системы включает агрегаты, мощность которых находится в интервале 100-500 кВт.

Теплогенераторы SAV представляют собой систему труб, на которую надет индуктор, нагревающий сердечник, благодаря электромагнитному полю, тот, в свою очередь, греет теплоноситель.

Индукционные теплогенераторы SAV применяются в следующих системах:

  • автономного отопления;
  • комбинированного отопления;
  • резервного теплоснабжения;
  • горячего водоснабжения;
  • поддержания требуемой температуры технологических процессов, применяется в проточных и камерных реакторах.

Примерная стоимость модели мощностью 2,5 кВт – 900 долларов, 10 кВт – 1300 долларов, 60 кВт – 4100 долларов.

Технические характеристики

Индукционный котел универсален и подключается к обычной электросети 220 В, подающей переменный ток (частотой 50 Гц). Существуют модели, работающие от сети 380 В.

Тепловая производительность зависит от мощности нагревателя и варьируется от 2500 до 67400 Ккал/час для различных комплектаций. Увеличение мощности, а, следовательно, и потенциальных размеров отапливаемого помещения, сказывается на цене ВИН. Котлы мощностью свыше 7 кВт представляют собой систему уже из трёх последовательно расположенных нагревателей.

Размеры для одиночных нагревателей (ВИН-3, -5, -7/220 В) чаще всего указываются как высота конструкции х диаметр. Типовой котел диаметром 13,3 см имеет высоту около 62 см. Масса устройства составляет 25-30 кг. Более мощные котлы могут весить до 185 кг, что накладывает определённые ограничения на их настенное размещение.

Диаметр входной и выходной труб одинаков и в зависимости от характеристик ВИН и производителя равен 23-32 мм.

Цена индукционного котла и стоимость установки

Выбор мощности индукционного котла, как и любого отопительного оборудования. определяется размером отапливаемой площади здания. От мощности зависит и стоимость оборудования. Самый недорогой ВИН котёл, из имеющихся в продаже, стоит около 30 тыс. рублей. Стоимость монтажа начинается от 6 тыс. рублей.

Мощность такого нагревателя составляет 6 кВт, что вполне достаточно для обогрева небольшого загородного дома. В нём имеется две секции нагрева, по 3 кВт каждая, что очень удобно при повышении наружной температуры воздуха. Такая конструкция отопительного оборудования позволяет значительно снизить расход электроэнергии на обогрев дома.

Долго выбирал ВИН котел и купил SAV. На 5 кВт. Поскольку была задача отапливать дачный домик. Аппарат со своей задачей справляется неплохо. Единственный минус — часто выбивает автомат, и отказывается работать через УЗО. Буду проводить более мощную линию энергоснабжения. Возможно это решит проблему.

Конструкция

Вихревый индукционный обогреватель представляет собой прибор, в котором для подогрева теплоносителя используется энергия электромагнитного поля.

Иначе говоря, ВИН преобразует этот вид энергии в тепловую.

Этот вид индукционного котла состоит из следующих конструктивных частей:

  1. Нагревательный элемент, как правило, представлен в виде металлической трубы, которая помещается в электромагнитное поле.
  2. Индуктор, который является генератором электромагнитного поля. Обычно он представлен в виде цилиндра, состоящего из витков медной проволоки.
  3. Генератор переменного тока. Этот узел отвечает за преобразование обычной электроэнергии в высокочастотный ток.

Сделаем ветряной генератор своими руками

Остаётся добавить:. Желательно, но не обязательно, соблюсти последовательность производства всех оставшихся частей ветряного генератора.

Это самое распространенное исполнение воздушных энергетических установок по причине высокого КПД. Достаточно сложный вариант ветродвигателя, требующий тщательного аэродинамического исполнения лопастей. Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков.

Последовательность — это порядок, который необходим в любом деле для достижения результативности. Генератор для дома — назначение устройства, подбор мощности и советы по ремонту основных типов генераторов. Бензиновый генератор — выбор, подключение и установка современных устройств. Рейтинг лучших генераторов для дома года! Солнечная электростанция — расчет параметров, монтаж и установка своими руками.

Ветрогенераторы – насколько востребовано данное устройство?

Энергия ветра может быть преобразована в электричество и для этого используют ветрогенераторы. Турбины данного типа имеют привлекательный внешний вид и обладают достаточно высокой эффективностью. Большинство моделей не требуют управления человеком и служат на протяжении долгого времени. Разделяют горизонтальные и вертикальные турбины.

Горизонтальные устройства оснащены флюгером и системой слежения. У вертикальных устройств нет необходимости ориентации на ветер и они отличаются большей надёжностью. Устройство работает даже если скорость ветра низкая — в таких условиях она продолжает производить энергию. Оно характеризуется низким уровнем шума и высокой долговечностью.

Многие специалисты спорят о том, какой вид ветряной турбины лучше. Вертикальные установки менее эффективны, чем горизонтальные – разница составляет в 10%. Преимущества ветрогенератора очевидны: • Ветер есть везде. Это значит, что установка окупится в любом случае, так как она будет производить энергию на постоянной основе.

• Экономия финансовых средств для государства. Если массово внедрить данную технологию, то цена одного кВт снизится до 5 центов.

• Экологическая чистота. Использование этого альтернативного источника энергии не загрязняет атмосферу.

• Занимают мало места. В отличие от солнечной панели, они занимают гораздо меньшую площадь.

• Снижение зависимости от нефти. Этот природный ресурс когда-нибудь кончится и поэтому стоит инвестировать в ветрогенераторы.

Следует отметить, что на данный момент начальная стоимость установки достаточно высокая. Однако её цена будет снижаться по мере развития технологий.

Котлы типа «ВИН» — преимущество или трата средств?

Вихревой индукционный котел (или сокращенно вин) имеет довольно расплывчатые отзывы. Кто утверждает, что это лишняя трата, кто говорит, о неудобстве при эксплуатации, а кого смущает цена товара. Конечно, владельцам домов, которые имеют возможность подключения газа, нет смысла тратиться на дорогую систему.

Но, с другой стороны – вам необходимо будет первоначально заплатить непосредственно за индукционный котел, и забыть про обслуживание дымохода, вентиляционного потока, прокладку и уход за газовыми трубами. Те, кто сталкивался с обслуживанием индукционных систем, оставляет только положительные отзывы.

С приобретением такого прибора, как электрические индукционные котлы, вы сможете забыть про опасность, как это может быть с газовой колонкой, так как отсутствует открытое пламя. Энергосберегающее устройство трансформирует электричество в теплоотдачу, что первоначально несколько превышает стоимость по сравнению с газовыми котлами.
Выделим основные преимущества котлов типа вин, перед другими:

  1. Внутренняя температура работы не превышает 105 – 110 градусов. Данная схема работы в разы меньше чем у газовых и прочих котлов.
  2. Электро процессы, которые протекают внутри устройства, позволяют снизить появление накипи.
  3. За счет использования металлических деталей снижается вероятность внутреннего возгорания.
  4. Эксплуатация, при использовании в жилых домах, рассчитана на долгий срок – до сорок лет.
  5. Качественная работа котла не зависит от наличия вентиляции в помещении. Отзывы подтверждают это на сайтах производителей.
  6. Практически все тепло системы вин направлено на обогрев, коэффициент полезного действия достигает 99%.

Однако существует несколько недостатков, на которые следует обратить внимание:

  1. Вес устройства – двадцать, тридцать и сорок килограмм веса может выдержать не каждая стена.
  2. Цена все-таки может «кусаться». Энергосберегающие устройства остаются одними из самых дорогих на данный момент.
  3. Установка проводится только в закрытые системы отопления.
  4. Для некоторых котлов необходимо купить также обслуживающую программу.

Преимущества и недостатки

Согласно отзывам владельцев ВИН, использование нагревателя этого вида имеет целый ряд достоинств, к которым можно отнести следующие важные моменты:

Для большей убедительности преимуществ этого вида котлоагрегата, приведем для примера технические характеристики нагревателя модели ВИН-15:

Трудно не согласиться, что это достаточно позитивные характеристики котла этой модели.

К основным негативным моментам использования вихревого индукционного нагревателя можно отнести следующее:

  • электромагнитное поле разогревает не только теплообменник, но и все окружающие предметы, в том числе и человеческие ткани;

Важный момент:
человеку не стоит долго находиться возле индукционного нагревателя!

если в поле действия электромагнитного поля окажется ферромагнитное изделие, то это неминуемо будет приводить к перегреву котла из-за дополнительного намагничивания;
высокий уровень теплоотдачи создает риск детонации ВИН от перегрева.

Совет специалиста:
чтобы не допустить детонации, можно дополнительно установить датчик давления.

Как видим, недостатков индукционного котла гораздо меньше, чем преимуществ. Их вполне можно сократить, если придерживаться вышеуказанных рекомендаций. В этой статье мы подробно изложили все аспекты использования вихревого индукционного нагревателя. Надеемся, что наша информация поможет вам при установке ВИН в вашем доме.

Смотрите видео, в котором показаны особенности работы вихревого индукционного нагревателя ВИН, а также отзывы об этом оборудовании:

Отопление помещения является наиболее важным вопросом для каждого обывателя

При постройке дома, его ремонте, обновления труб важно определить для себя – чем именно будет отапливаться помещение. Если у вас нет проблем с подачей газа и вы живете в черте города, то обыкновенный газовый котел будет оптимальным решением

А что делать, если ваш дом находится вне линий подачи газа, перебои с покупкой баллонов – чем тогда греться в холодную пору? В этом случае вы можете обратить внимание на электрический индукционный котел

Принцип работы ВИН

Принцип индукционного нагрева Алгоритм функционирования вихревого индукционного нагревателя заключается в следующих последовательных действиях:

  • генератор образует высокочастотный ток и подает его на индуктор;
  • индуктор, принимая этот ток, создает возле цилиндрической катушки электромагнитное поле;
  • нагревательный элемент, который находится внутри катушки из медной проволоки, разогревается с помощью вихревых токов, которые созданы электромагнитным полем;
  • теплоноситель, который находится внутри нагревательного элемента, одновременно с ним разогревается, и непосредственно подается к радиаторам отопления.

Важный факт:
весь процесс работы ВИН происходит практически без энергетических потерь.

Расходы

Затраты на изготовление котла будут складываться из стоимости материалов и инструментов (хорошо, если большая их часть уже есть в наличии):

  • Трубы на основу прибора.
  • Проволоки для обмотки индукционной катушки.
  • Паяльника для пластиковых труб.
  • Сварочный трансформатор.

Индукционные котлы относят к «элитным» отопительным приборам.

  • размеров дома;
  • мощности котла;
  • утеплённости помещений;
  • желаемой температуры и погоды за окном;
  • стоимости электроэнергии в регионе.

Примерные подсчёты говорят, что котёл в 2 кВт израсходует около 4000 руб. в месяц.

5 кВт мощности обойдётся около 10 тыс. руб.

https://youtube.com/watch?v=k6fXWhDlyXc

Вихревые индукционные обогреватели — принцип работы

Работают на основе физического закона, что вихревые токи возникающие (индуцируемые) переменным магнитным полем нагревают окружающую среду.

В теории.
Полый электромагнитный сердечник с индукционной катушкой защищены экранирующей оболочкой от воздействия окружающей среды. При подаче напряжения через клеммную коробку, создается переменное магнитное поле, индуцирующее вихревые токи в катушке сердечника, что приводит к нагреванию металлических систем теплообменной системы. Тепло поступает в систему циркуляции теплоносителя, нагревая его. Температура устанавливается с помощью терморегулятора, а термостат автоматически поддерживает заданную температуру.

На практике.
Вихревые индукционные обогреватели
это труба, обмотанная проводом, на который подается переменный ток. В трубу, чаще снизу, но можно и с боку, поступает холодный теплоноситель. Вихревые токи, которые создает переменный ток в проводах обмотанных вокруг трубы, нагревает трубу, а, следовательно, и нагревают воду.

class=»eliadunit»>

Вихревой индукционный нагреватель ВИН Полезное своими руками

Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия.

В основу работы таких нагревателей положен разогрев токопроводящих материалов токами Фуко, которые индуцируются высокочастотным магнитным полем. Полученная тепловая энергия забирается теплоносителем (вода, масло и т.п.) и используется, например, для обогрева помещения.

Как видите, ничего сложного. А теперь давайте посмотрим, как мне удалось реализовать все это на практике.

Чтобы не создавать ненужных сложностей, я решил использовать готовый высокочастотный сварочный инвертор с величиной сварочного тока 15А (у меня был образец с возможностью плавной регулировки тока). Можно взять, конечно, и помощнее. Все зависит от требуемой мощности обогревателя. Так как я всего лишь проводил эксперимент, то взял тот высокочастотный инвертор, который был в наличии.

В качестве материала, который будет нагреваться в высокочастотном поле, я решил использовать куски толстой стальной проволоки. Смог достать катанку диаметром 7 мм и покусал ее на отрезки примерно по 5 см. Если все делать на века и для себя, то можно раздобыть обрезки нержавейки, хотя если контур отопления будет всегда заполнен, то это необязательно. Даже обычное железо не будет ржаветь.

В качестве участка трубопровода, где вода будет разогреваться, я решил использовать толстую трубу из пластика. Внутренний диаметр надо выбрать чуть меньше, чем длина обрезков нашей проволоки. Крепим с одной стороны трубы переходник для соединения с остальной частью системы отопления, закладываем на дно металлическую сетку (чтобы куски катанки не проваливались дальше) и засыпаем внутрь нашу проволоку. Затем точно также закрываем свободный конец трубы вторым переходником. Насыпать надо столько проволочных обрезков, чтобы они там заняли все свободное пространство.

Теперь изготовим саму индукционную катушку: для этого просто обматываем середину нашей пластиковой трубы с обрезками катанки медным эмалированным проводом виток к витку (ПЭВ или подобным). Для моего инвертора достаточно будет 80-90 витков провода диаметром 1.5 мм.

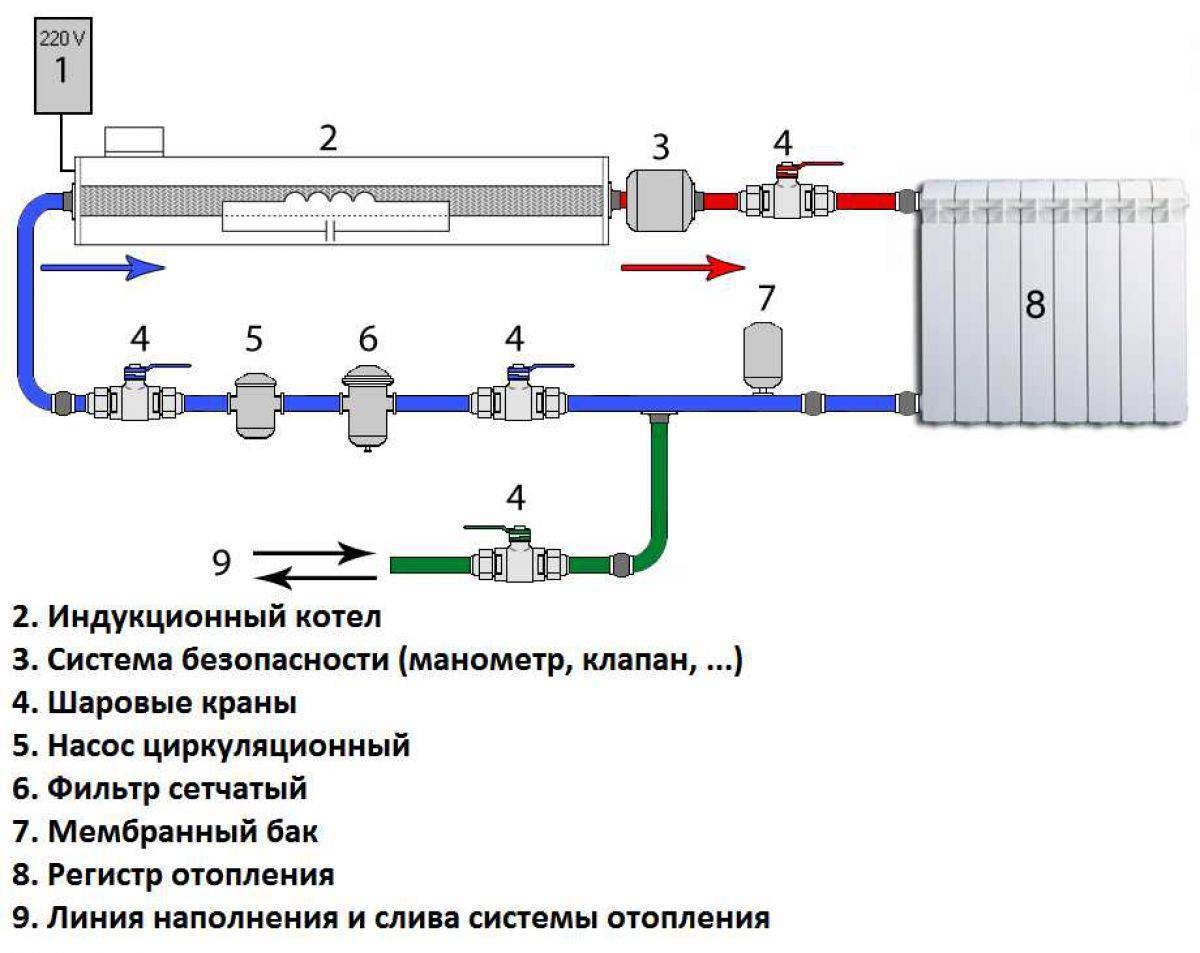

Вот в общем-то и все. Осталось только включить наш девайс в разрыв контура отопления, залить все это дело водой, подключить к обмотке сварочный инвертор и включить насос (для обеспечения принудительной циркуляции воды в системе). Разумеется, крайне не рекомендуется включать инвертор без воды, так как в этом случае наша пластиковая труба гарантированно расплавится от разогретых кусочков проволоки внутри.

Таким образом я за считанные часы из подручных материалов смог собрать действующий вихре-индукционный нагреватель. Он, кстати, весьма экономичен — если верить тому, что говорят, его КПД достигает аж 98-99%!

На этом можно не останавливаться и, в целях дополнительного повышения КПД, организовать охлаждение нашего инвертора тем же теплоносителем из контура отопления. Правда, это имеет смысл лишь в том случае, если сама схема инвертора расположена вне отапливаемого помещения.

Можно также организовать автоматическую регулировку температуры. Для этого необходимо лишь раздобыть терморегулятор и включить его в разрыв линии питание инвертора, а датчик терморегулятора разместить в контролируемой зоне.

Делал все это давно, но пишу об этом только сейчас (по настоятельной просьбе одного товарища), поэтому никакого фотоотчета не будет. Скажу честно, что собрал я только сам нагреватель, никуда его не включал, ничего с помощью него не пытался отапливать. Да у меня и насоса-то не было. Я просто залил внутрь воды и включил устройство. Вода довольно быстро нагрелась до температуры кипения. Так что, как видите, описанная методика изготовления ВИН реально рабочая и в ней нет ничего сложного.

Преимущества и недостатки индукционных теплогенераторов

Как и всё отопительное оборудование, такие устройства обладают как преимуществами, так и недостатками.

Достоинства индукционных отопительных установок:

  • В ТЭНовых котлах даже качественный нагревательный элемент склонен к перегоранию. К тому же, в отопительной сети ТЭНы подвержены образованию накипи, которая снижает скорость прохождения теплоносителя или блокирует его. В индук-ом агрегате сердечник изготавливают из стали толщиной 4-5 мм, который не выйдет из строя в ближайшие три-четыре десятилетия. После 5 лет эксплуатации данное оборудование будет отапливать помещения с начальной эффективностью. Устройство на ТЭНах же снизит свою эффективность к этому времени на треть.
  • Внутренние микровибрации практически полностью предотвращает образование накипи.
  • Индук-ые теплогенераторы позволяют снизить эксплуатационные расходы по сравнению с ТЭНовыми установками почти на треть.
  • В конструкции отсутствуют разъёмные соединения. Эта особенность конструкции полностью исключает возможность течи.
  • Для работы установки могут применяться любые теплоносители.
  • Агрегаты совместимы с другими отопительными системами.
  • Они не нуждаются в профилактическом обслуживании ни в отопительный период, ни в межсезонье.
  • Оборудование отличается высокой электро- и пожаробезопасностью при эксплуатации.

Согласно отзывам потребителей можно отметить следующие минусы оборудования данного типа:

  • высокую стоимость (по сравнению с ТЭНовыми и электродными);
  • значительные габаритные размеры.

Рассмотрим наиболее известные марки теплогенераторов данного типа российского производства.

Выводы и рекомендации

Мы намеренно представили варианты индукционных водонагревателей несложной конструкции, чтобы каждый желающий мог сделать подобный агрегат своими силами. Но остался вопрос, нужно ли заниматься этим делом и тратить собственное время. На этот счет есть ряд объективных соображений:

Конечно, вы можете обойтись без дорогих покупок, досконально разобраться в конструкции и смастерить индукционный нагреватель с нуля. Но выполнить все бесплатно не получится, ведь потребуется приобрести комплектующие для схемы. Заметьте, что бонусы от подобного отопительного агрегата невелики, так что всерьез браться за его изготовление с целью обогрева частного дома нецелесообразно.
