Какой терморегулятор лучше механический или электронный

Особенности разных схем установки

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

Термостат монтируется в сеть между автоматом и обогревательным прибором.Простая схема для одного или двух обогревателей
:
У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

Если обогреватель один
:

• от прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
• к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

Если обогревателя два
:

1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.Усложнённая схема подключения для нескольких обогревателей
:

• термостат подключается к автомату на электрощите;
• выходные клеммы соединяются с магнитным пускателем;
• выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности.
Прежде всего, это касается заземления. обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Как выбрать

Прежде, чем приобретать терморегулятор, следует ознакомиться с рядом критериев, которые необходимо учесть, чтобы выбор был правильным. Итак, среди основных моментов выделяют:

Предназначение помещения, в котором он будет устанавливаться, например, ванная комната требует регулярного поддержания тепла, как правило, туда не устанавливают модели со сложным управлением. Для других комнат потребуется более конкретное управление, соответственно там устанавливают устройства с более точным и расширенным функционалом.
Мощность, этот критерий можно назвать наиболее важным, она должна соответствовать квадратуре помещения. Для больших комнат рекомендуют использовать программируемые устройства, таким образом возможно в короткие сроки менять температурный режим

Для небольших подойдут электронные имеющие простое управление и невысокую цену.
Также следует уделить внимание способу монтажа, производители выпускают встраиваемые и накладные модели, первые помещают в специальные углубления, а для вторых подойдет любая стена или иная поверхность.
Функциональные возможности, они зависят от того, какое устройство, программируемое или нет. Для первых производители предусмотрели гораздо больше возможностей, благодаря которым пользователи могут задавать режим работы на определенный период времени, устанавливать автоматическое время включения и выключения

У некоторых предусмотрена возможность самодиагностики и защиты агрегата от неисправностей, блокировки от детей. Вторые просты в использовании, у них есть функция включения и выключения, у некоторых имеется таймер обратного отсчета, но он срабатывает только раз, после настройки сбрасываются и требуется повторная установка.
Дизайн, на рынке товаров представлен широкий выбор продукции, разнообразной по цветовой гамме, размерам и форме. Все это дает возможность покупателю подобрать товар, подходящий к домашней обстановке.
Цена, не стоит выбирать дешевые малознакомые китайские бренды, лучше отдать предпочтение более известным производителям. Стоимость на них будет не слишком высока, но они более надежны и безопасны.

Помимо этих критериев следует уделить внимание комплектации, гарантийным обязательствам производителя, а также целостности корпуса последнее необходимо проверить перед покупкой

Основные поломки

Посторонние шумы

Во время работы прибора могут возникать потрескивания, шипение и т.д. Это тот случай, когда ничего разбирать не нужно: скорее всего, обогреватель наклонялся, падал и т.д. В нём произошло перемещение масла и воздуха. Поставьте прибор в вертикальном положении на несколько дней. Проблема устранится сама собой.

Электрика

Для начала, включите обогреватель в другую розетку, вдруг проблема в ней, а не в приборе. Если же поломался именно обогреватель, вооружитесь мультиметром.

С его помощью проверяем исправность электрической части (с этого нужно начать, если прибор не греет, не горит лампочка индикатора).

• исправность розетки и вилки;
• нет ли КЗ между частями радиатора.

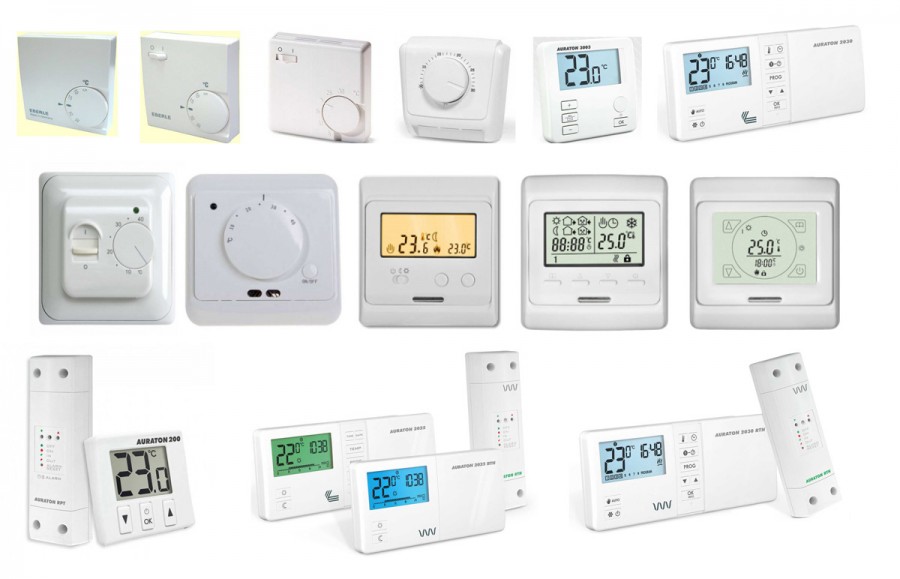

Виды терморегуляторов

Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.

Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.

Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

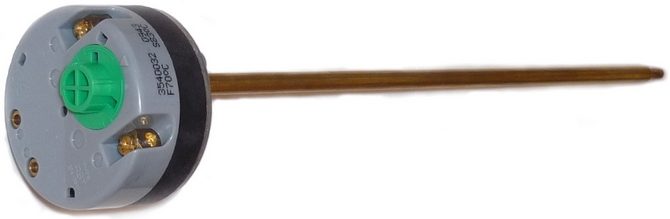

Стержневой термостат для водонагревателя

Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану, которая связана с электроконтактами.

Капиллярный термостат для водонагревателя

Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле. Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.

Электронный термостат водонагревателя Ariston

Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.

Использование механического терморегулятора в отоплении

Чаще всего комнатные механические термостаты используются в отоплении домов, совместно с газовыми котлами. Производителями довольно часто в конструкции котлов предусмотрена схема подключения через механический терморегулятор. Прибор устанавливается в разрыв питающего провода, идущего к котлу и в случае, когда температура воздуха в помещении опускается ниже выставленного порогового значения, цепь замыкается и газовый котел запускается, начиная отапливать помещение, поддерживая температуру теплоносителя.

Основные схемы подключения механического термостата к отоплению или охлаждения описаны в нашей статье «Схема подключения механического терморегулятора»

Точно по такому же принципу домашние термостаты подключают к любым электрическим обогревателям в комнатах, будь то масленые, инфракрасные или любые другие применяемые для обогрева воздуха в помещениях. Тем самым процесс отопления становится полностью автоматизированными, не требуя практически никакого участия в своей работу человека, после настройки.

Возможных вариантов использования механических термостатов масса, в автоматизации отопления он просто незаменим из-за своей неприхотливости и надежности

А простота конструкции позволяет производителям выпускать комнатные механические терморегуляторы по значительно меньшей стоимости, чем электронные, что является немаловажной частью их популярности у потребителя

Основные разновидности терморегуляторов для обогревателя

Выпускаются розеточные и подрозеточные регуляторы для электрического обогревателя. Первый вид не требует специальных навыков и просто включается в розетку, куда затем подсоединяется шнур нагревателя.

По принципу работы различаются термореле для обогревателя:

• электронные;
• электромеханические;
• термостаты.

Есть вмонтированный или выносной прибор, который собирает сведения о температуре в окружающей зоне. Устройство ставится в стене комнаты вне расположения обогревателя.

Электронные

Схема включает выходное реле, датчик, панель с сенсорными или накладными клавишами управления, поворотный регулятор. В моделях есть микропроцессор для обработки команд и подачи сигнала к действию, термометр. Электронные приборы оснащаются монитором для вывода пользовательской информации. Напряжение питающего тока составляет 24 В.

GSM управляемые модели принимают команды из любого района города при наличии мобильной связи. Отдельная SIM-карта вставляется в разъем на контрольном устройстве. Прибор регулирует температуру в помещении в пределах от 0 до +40°С.

Электромеханические

Конструкция простых приборов включает биметаллическую пластину, координирующую периодическое отключение и старт устройства. Регулировка и настраивание параметров проводится поворотным тумблером или рычагом.

В зависимости от способа монтажа различают:

• стационарные модели, которые встраиваются в стену и подключаются к питающему электропроводу;
• терморегулятор в розетку для бытовых обогревателей переносится и применяется в любой комнате.

Есть модели с выносным и встроенным датчиком приема информации. Первый вариант располагается на конце провода, подсоединенного к регулятору. Длина кабеля варьируется от 0,1 до 3 м.

Термостаты

Регулятор работает с температурой в диапазоне от 0 до +35°. Значение ставится круглым тумблером, окруженным числовой шкалой. Прибор настраивается на мощность подсоединенной нагрузки, чтобы показания температуры считывалось правильно. Светодиоды информируют о режиме работы и сообщают о неполадках с температурным датчиком.

Термостат для обогревателя экономит расход электричества, контролируя степень нагрева. Сильный накал теплогенератора ведет к сжиганию кислорода и уменьшению влажности в комнате до критических пределов.

Принцип работы и комплектация прибора

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

Ваш обогреватель служил вам не один год и вдруг перестал работать. Не надо расстраиваться и бежать в магазин за новой покупкой. Можно попытаться вернуть обогреватель к жизни самостоятельно. Как отремонтировать масляный обогреватель своими руками, чтобы он еще не один год верно обогревал вас в самые суровые морозы?

Признаки поломки температурного реле

Существует ряд признаков, свидетельствующих о выходе термореле из строя:

• нарушение цикличности в работе бытового прибора (агрегат работает длительное время без самостоятельного отключения);
• стремительное нарастание слоя инея в морозильной камере, появление наледи в холодильном отсеке;
• электроустройство долго не включается.

Такие проблемы могут говорить о неполадках в работе реле или являться следствием иных неисправностей рефрижератора (утечки хладагента, поломки мотора, нарушения герметичности двери и других).

Агрегат работает, не отключаясь

Проверяется работоспособность терморегулятора в этом случае без его извлечения. Для этого нужно:

1. Выдернуть вилку из розетки.
2. Освободить камеры от продуктов.
3. Установить ручку в положение максимального холода или запустить режим быстрого замораживания, если он есть.
4. На средней полке холодильной камеры (не морозильной!) разместить градусник, желательно, чтобы он мог измерять и минусовую температуру.
5. Включить холодильник с пустыми камерами.
6. Через пару часов извлечь градусник. Он должен показывать 6 — 7C. Если показания иные — предстоит замена термостата.

Чтобы проверка не отнимала много времени нужно добраться до термореле и подвигать пластинку, находящуюся около штырька, на который надевается ручка. Если при её движении нет щелчков или она не сдвигается — термостат меняется.

Если появляется снежная шуба в холодильной камере — терморегулятор работает неправильно или не работает совсем.

Сравнение терморегуляторов: цены и производители

Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

• Teplotex, OJETR, DEVI,
• Теплолюкс, Thermoreg, Warmehaus,
• TermoDAR, Aura, Priotherm

У всех этих приборов рейтинг выше 70%.

Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

Основные правила при выборе

Розеточные терморегуляторы – самые дешевые из всей линейки изделий

При покупке обращают внимание на сферу контроля прибора. Есть термодатчики, регулирующие только нагревание самого калорифера, а не микроклимат в комнате

Учитывается назначение помещения, т. к. для спальни и кухни параметры температуры могут отличаться, и должна быть возможность задать параметры для любой зоны.

Стоимость моделей зависит от числа дополнительных функций, поэтому покупается прибор, в котором не нужно переплачивать за лишние возможности. Имеет значение форма и цвет термостата, чтобы он подходил к интерьеру.

Терморегулятор своими руками

Можно собрать простой терморегулятор своими руками. В такой схеме чаще всего применяется компаратор под управлением датчика наружной температуры и с клапаном подачи горячей жидкости. Рабочий диапазон терморегулятора от 5º до 30ºС с небольшими отклонениями (около 3ºС).

Описание схемы

Чтобы полнее представить, как работает комнатный терморегулятор, рассмотрим пример, на котором показана принципиальная схема терморегулятора, с помощью которой при наличии соответствующих навыков можно собрать терморегулятор самостоятельно.

Для повышения чувствительности уровня сигнала входной интенсивности тока (3) и датчика температуры внутри комнат (2) применен усилитель lm358. В схему включен терморезистор NTC с отрицательным температурным коэффициентом. Его сопротивление напрямую зависит от температуры: сопротивление падает, когда она возрастает и наоборот. Показания терморезистора при 25ºС в пределах 20 кОм. То есть, стоит подняться теплу в комнате, как тут же упадет сопротивление, и уровень сигнала на выходе электронного усилителя lm358 также поднимется. К работе подключается транзистор Q1 и реле, которое переводит клеммы переключателя до положения NO, открывая клапан, который до этого перекрыл движение жидкости. Теперь вода будет идти по каналам системы отопления, пока температура снова не достигнет заданного показания на датчике температуры.

Такой самодельный управляемый терморегулятор работает с помощью резистора R5, который и выдерживает гистерезис в 2º. Этот элемент нужен для удаления вибрации реле, когда идет анализ температуры. Более точную калибровку выполняют переменным резистором VR1. Необходимо установить терморегулятор, когда в помещении будет температура 25ºС. Меняя положение резистора VR1, необходимо уловить тот момент, когда реле включится. Надо добавить, что параметры реле должны соответствовать мощности клапана, управляющего подачей воды.

Такое устройство требует источника питания с постоянным напряжением 12 В. Можно приобрести такой блок питания в магазине или собрать самому.

Технические характеристики

Параметры работы зависят от варианта исполнения, начинки и схемы управления. К некоторым терморегуляторам для кварцевых обогревателей или масляных калориферов подключаются 2 – 3 выносных датчика. Встроенный GSM-модем проводит голосовое оповещение и электронную рассылку о состоянии микроклимата на заданные телефонные номера с указанием параметров работы.

Возможности современных терморегуляторов:

• подключение к восьми номерам телефонов и регулирование 4 тревожных зон в жилище;
• координация параметров и постановка задач посредством мобильной связи или голосовым сообщением;
• отправка SMS-сообщения при отключении напряжения, разрядке батареи;
• модели выдерживают мощность 2 – 3,5 кВт.

При подсоединении суммируется потребляемый ток калориферов, это значение должно быть меньше максимального показателя для термостата.

Виды наиболее распространенных обогревателей (бытовых)

В России спектр предлагаемых потребителю обогревателей широк:

• масляные обогреватели подходят при обогреве помещений с небольшой площадью. Хотя данный тип обогревателей и отличается экономичностью, часто возникает вопрос, чем заменить встроенный термостат масляного радиатора, чтобы более точно поддерживать показания температуры и тем самым снизить расходы на электричество;
• нагревательные ИК-панели (их напольные, настенные виды, работающие от розетки) обеспечивают в домах, коттеджах, офисах и магазинах очень быстрый прогрев воздуха. Они отличаются компактностью, бесшумной работой и безопасностью эксплуатации. Регуляторы температуры ИК-панелей отличаются по типу, и разные модели могут оснащаться как функциональным терморегулятором, так и его механическим аналогом либо только кнопкой включения/отключения обогрева;
• напольные, настенные радиаторы рекомендуется устанавливать в помещениях, где холодные стены или в помещениях с большим остеклением. Данный тип обогревателей используется с успехом как в жилых домах, так и в бассейнах, салонах автомобилей, зимних садах. Термостат в таких устройствах либо отсутствует, либо обладает минимальным функционалом и не способен обеспечивать равномерный прогрев;
• тепловые пушки завоевали популярность среди потребителей ввиду возможности быстрого обогрева помещения, однако расход электроэнергии при их использовании значительно выше;
• электротены были изобретены в конце XIX века, с тех пор они претерпели значительные изменения и стали наиболее мощными и безопасными, однако принцип их функционирования остался неизменным. Наличие встроенных термостатов также не всегда является гарантом обеспечения равномерного обогрева и экономного расхода электричества на поддержание необходимой температуры.

Недостаток многих бытовых обогревателей с ручным переключателем режимов

При множестве положительных моментов при использовании бытовых обогревателей, режим работы которых пользователь может контролировать самостоятельно, выявляется существенный недостаток.

Данный недостаток заключается в необходимости постоянного выбора нужного режима работы устройства вручную.

Терморегулятор Terneo RZ как замена встроенного термостата обогревателя

Термостат, встроенный в обогреватель, выполняет функцию автоматического удержания, регулирования температуры. Однако, как правило, данные устройства не имеют температурной шкалы, поэтому невозможно произвести точную настройку режима, а принцип их работы – увеличение или уменьшение подачи тепла.

Терморегулятор Terneo RZ – современная модель, которая совместима с теплыми полами, конвекторами и иными обогревателями, работающими от розетки. Устройство помогает задавать температурные значения от 0 до 30˚С, не прилагая дополнительных усилий.

Terneo RZ

Принцип работы Terneo RZ

Использование терморегулятора начинается с включения его в сеть и подключения обогревательного устройства непосредственно в розетку самого термостата. После этого на панели управления терморегулятора необходимо выбрать точное значение температуры.

Такое миниатюрное устройство способно управлять обогревателем, и когда в помещении температура понимается до установленной пользователем, нагрев будет выключен. Дополнительно при использовании Terneo RZ возможно его переключение в охладительный режим. Терморегулятор Terneo RZ – выход из положения для тех, кто не желает монтировать электропроводку и ищет, чем заменить встроенный термостат инфракрасной панели (настенной/напольной), масляного радиатора, тепловой пушки, прочих бытовых обогревателей, работающих от розетки.

Принцип работы устройства

В терморегуляторе выполнятся очень мягкий переход от одного значения сопротивления к другому. Его основная задача поддерживать установленный температурный режим. В результате нагрева пластины термостата, контакт разъединяется.

• Неисправность реле, которое поддерживает температурный режим. Устранение — замена.
• Сломался переключатель — термостат. Устранение — замена.
• Окислились контакты терморегулятора. Устранение неисправности — зачистить окисленные контакты.
• Неисправность электрического шнура или розетки.
• Плохой контакт или его полное отсутствие между розеткой и вилкой.

Основная суть статьи

1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.
