Утепление межэтажного перекрытия по деревянным балкам: нюансы

Содержание.

1. Деревянное межэтажное перекрытие.

1.1 Устройство перекрытия по деревянным балкам.

1.2 Монтаж балок своими руками.

1.3 Утепление межэтажного перекрытия в деревянном доме.

1.4 Нагрузка на деревянные балки перекрытия.

Деревянное межэтажное перекрытие.

Деревянные межэтажные перекрытия – это строительные конструкции из дерева, которые предназначены для разделения этажности в доме. Популярность межэтажных перекрытий в строительстве малоэтажных деревянных домов, обусловлена их экологической чистотой. Благодаря теплофизическим свойствам дерева, дом может «дышать», что способствует установлению благоприятного микроклимата внутри помещения. Кроме своей натуральности, деревянные межэтажные перекрытия имеют еще ряд преимуществ:

— простота в монтаже и устройстве – залог успеха.

— высокий срок эксплуатации, прекрасные показатели шумоизоляции.

— облегченность конструкции из дерева.

— низкая стоимость деревянного перекрытия по сравнению с монолитным аналогом.

— легко сделать своими руками возможность утепления межэтажного деревянного перекрытия.

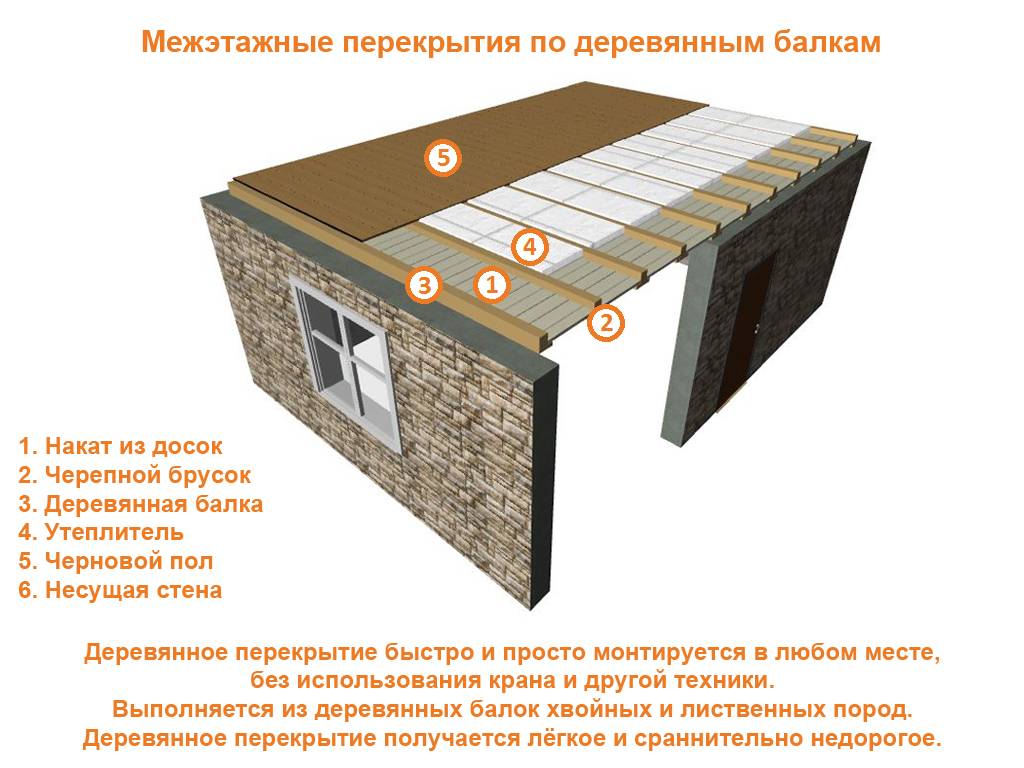

Устройство перекрытия по деревянным балкам.Перекрытие в деревянном доме из кругляка.

Оптимальным выбором строительного материала для перекрытия в деревянном доме является кругляк хвойных пород дерева. Процесс выбора нужных балок – ответственный и важный, ведь от этого будет зависеть судьба вашего будущего дома. И так приступим.

Внимательно осмотрите кругляк – если он не ровный, имеет большое количество рыхлой древесины, наличие маленьких отверстий (жуки короеды), то такой материал для межэтажного перекрытия дома не подойдет. Выбирайте кругляк 200 на 200 мм – оптимальное соотношение цены и качества (не стоит тратить деньги на струганный).

Устройство деревянного межэтажного перекрытия не отличается особой сложность – ведь оно представляет своего рода пирог – деревянный кругляк обшитый снизу не струганной доской 25 толщины, пароизоляциии , утеплителя, пароизоляции, чернового пола

Важно пароизоляцию нужно укладывать и снизу и сверху

Монтаж балок своими руками.

Деревянные балки из кругляка необходимо укладывать через 60-120 см друг от друга. Расстояние между балка зависит от нагрузки которое будет создаваться на межэтажное перекрытие.

Деревянные балки для перекрытия необходимо укладывать более плотной породой древесины вниз (северная сторона дерева), а мягкой вверх (южная сторона дерева). Для облегчения конструкции перекрытия можно острогать балки по бокам, ведь основная нагрузка – это вертикальная. Перед укладкой балок обработайте дерево противопожарным и антисептическим средством. Место куда будет укладываться балка необходимо промазать битумной мастикой и потом простелить гидроизолом – это защити дерево от гниения. Концы деревянных балок тоже обмазываем битумной мастикой и оборачиваем гидроизолом. Для увеличения нагрузки выдерживаемой деревянным межэтажным перекрытием необходимо через каждые 2 метра стянуть балки между собой шпилькой с резьбой 14 мм (не забудьте подложить металлические шайбы под гайку). Деревянное перекрытие иногда имеет свойство скрипеть, чтобы избежать этого положите резиновые прокладки между стеной и брусом.

Утепление межэтажного перекрытия в деревянном доме.

Подшиваем черновой потолок для укладки утеплителя между балками. Качество и толщина доски не имеет значение, основная нагрузка на них – это вес утеплителя. Лучше всего взять 25 на 150 мм не струганную доску из сосны (можно даже использовать горбыль). Пароизоляция крепится строительным степлером между балками перекрытия (подверните по 5-10 см с каждой стороны, чтобы было удобней крепить). Её роль не только в создании естественной вентиляции между этажами и предотвращение загнивание в утеплителе. Она защитит вас от того чтобы пыль и мелкие частицы от утеплителя не сыпались вам на голову.Утепление деревянного межэтажного перекрытие лучше проводить полужесткими плитами, хотя можно воспользоваться и обычной урсой. Желательно утеплять перекрытие в деревянном доме в 2 слоя, как можно плотнее подгоняя утеплитель между балками – это обеспечит нормальную шумоизоляцию.

Нагрузка на деревянные балки перекрытия.

Для стандартных деревянных домов, где размеры комнат не более 24 кв метров каждая достаточно использовать перекрытие из кругляка через 1 м. (стягивая шпильками в шахматном порядке через 2 м.). Домов с большим количеством мебели и комнатами свыше 25 кв метром необходимо устанавливать балки через каждые 60 см по минимальной длине комнаты.

Данные расчеты межэтажного перекрытия в деревянном доме приведены для ознакомительных целей с большим запасом нагрузки.

Пена для теплозащиты

Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода.

Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье «Пена для утепления пола».Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.Утепление деревянного перекрытия производится между лагами, поэтому не требует от теплозащитного материала высокой прочности: основную нагрузку от людей, мебели и оборудования возьмут на себя доски или брус.Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки.Рекомендуем посмотреть информативное видео с исчерпывающей информацией по теме:Особенность такого перекрытия в простоте монтажа, который не требует привлечения дополнительной техники. Эти перекрытия имеют высокие свойства термозащиты

Несущую роль выполняют деревянные балки, сечение которых рассчитывают на основании данных о нагрузке и расстоянии между опорными стенами

Несущую роль выполняют деревянные балки, сечение которых рассчитывают на основании данных о нагрузке и расстоянии между опорными стенами.

Куда укладывать изоляцию

Этот вопрос очень важен, ведь если положить материал не туда, он не будет работать или будет, но неправильно

Важно запомнить одно правило: пароизоляция всегда укладывается со стороны теплого воздуха, а гидроизоляция со стороны холодного. Обычно эти материалы работают совместно, обеспечивая надежную защиту перекрытия в доме от любых видов увлажнения

Пароизоляционная пленка укладывается поверх утеплителя пола

Таким образом, получается, что пароизоляция деревянного пола первого этажа должна выполняться после монтажа теплоизоляционного материала, а защита от влаги в воздухе для межэтажных перекрытий или чердачного укладывается снизу.

Пароизоляционная пленка межэтажных и чердачных перекрытий укладывается снизу утеплителя

Если уложить материал правильно, то можно не переживать за сохранность конструкций.

Пирог межэтажного перекрытия в каркасном доме. Перекрытия в каркасном доме

Междуэтажное перекрытие в каркасном доме — не только основа для пола или потолка. Оно объединяет все вертикальные конструкции в жёсткую единую систему. Стало быть, устройство межэтажных перекрытий не менее важный этап строительства, чем, например, возведение ленточного фундамента.

Порядок работ

После установки доски нижней обвязки начинают устройство межэтажных перекрытий первого этажа. Балки перекрытия составляют из нескольких ровных качественных досок или применяют LVL балки.

Каждая балка опирается на бетонную стенку фундамента не менее чем на 100 мм. Торцом она примыкает к доске нижней обвязки. Ширина ниши для опоры должна быть на 13 мм больше ширины балки. Ниши для опоры балок закладывают по проекту на этапе сооружения фундамента.

На балки перекрытия опирают лаги пола. Расстояние между лагами зависит от материала обшивки платформы (чернового пола). Например, если обшивают фанерой, шаг лаг принимают кратным размеру плит фанеры.

Есть конструктивное решение, в котором лаги пола примыкают к торцу балки перекрытия. В этом случае они опираются на дополнительную консоль, прибитую к балке (рисунок 1). Другой вариант крепления лаг в торец балки — с помощью металлических подвесов (рисунок 2).

Для изготовления лаг выбирают только ровные доски. Допускается применение небольших «сабель». Их устанавливают изгибом вверх.

Сначала монтируют лагу по центру пролёта, чтобы не было сдвигов в конструкции во время монтажа. Если лага по длине состоит из двух досок, перехлёст в месте соединения должен быть не менее 75-ти мм. Перехлёст фиксируют гвоздями. Гвоздями же лагу крепят к балке и к доске обвязки.

Когда все лаги установлены и закреплены, проверяют точность установки, горизонтальность поверхности, чтобы не было проблем на этапе сборки каркасного дома и прибивают доску внешнего периметра.

Чтобы усилить конструкцию пола при составных лагах, между ними ставят блоки. Их делают из обрезков досок, металлических стержней или деревянных планок, закреплённых крест-накрест. Деревянные планки должны быть запилены под нужным углом. Обычно делают сразу несколько видов блоков.

Затем приступают к укладке чернового пола из фанеры или плит osb толщиной 15-21 мм. При использовании плит osb со специальной шпунтованной кромкой шип-паз необязательно устанавливать блоки между лагами. Фанеру без специальной кромки прибивают к лагам и блокам. Плиты фанеры располагают в шахматном порядке, длинной стороной поперёк лаг перекрытия.

На боковую поверхность лаги аккуратно наносят клей. Плиту укладывают, стараясь не размазать клей на лаге. Между плитами оставляют зазор 2-3 мм, чтобы она могла свободно расширяться при повышении влажности и температуры воздуха в помещении. Плиты крепят к лагам саморезами по дереву или ершенными гвоздями.

Если монтаж каркаса стен откладывают на какое-то время, плиты чернового пола защищают от осадков — или обрабатывают фанеру специальным водоотталкивающим составом, или закрывают платформу полиэтиленовой плёнкой так, чтобы вода стекала на землю.

Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Зачем нужна теплоизоляция чердака

Основная функция неэксплуатируемого чердака — сглаживание перепадов температуры между внутренними помещениями дома и улицей. Если чердак не утеплён, в среднем в отопительный сезон через кровлю теряется до трети тепла в доме, и, следовательно, на такой же объём вырастают расходы на отопление здания.

Как происходят теплопотери? Дело в том, что на неотапливаемых чердачных перекрытиях температура воздуха обычно на несколько градусов выше, чем снаружи. То есть зимой на чердаке всё время — мороз, а летом, напротив, стоит жара. Воздух от систем отопления поднимается к потолку. В случае, если потолочная теплоизоляция достаточно слабая, то тепло частично выходит на чердак, а не обогревает помещения дома.

Есть и другие проблемы, связанные с неудовлетворительной теплоизоляцией чердака. К примеру, тёплый воздух при соприкосновении с холодным потолком остывает и устремляется обратно к полу, вызывая таким образом усиленную обратную циркуляцию и сквозняки. В жаркую пору складывается противоположная ситуация — в комнаты с чердака попадает раскалённый воздух.

Такие процессы, кроме температурного дискомфорта, чреваты также и образованием потолочного конденсата, значительно повышающего влажность воздуха в доме и приводящего к появлению плесени. Конденсат образуется и внутри чердака, вызывая гниение деревянных конструкций и коррозию металлических элементов. Нагрев кровли воздухом из помещений дома через чердак зимой приводит к таянию накопившегося на скатах крыши снега с образованием сосулек и обмерзанием водостоков и отливов.

Нормы и требования

Перекрытия между этажами постоянно находится под механическим и акустическим воздействиями, вызывающими шум (хождение в обуви, падение предметов, хлопанье дверей, работа телевизоров, акустических систем, разговоры людей и так далее). В связи с этим установлены жесткие требования к изоляции. Способность звукоизоляции обозначается двумя индексами. Индексом изоляции воздушного шума Rw, дБ и индексом приведенного уровня ударного шума Lnw, дБ. Требования и нормы регламентированы в СНиП 23-01-2003 «Защита от шума». Чтобы обеспечить требования к межэтажным перекрытиям индекс изоляции воздушного шума должен быть больше, а индекс приведенного уровня ударного шума меньше нормативного значения.

К утеплению перекрытий на территории Российской Федерации также предъявляются требования, изложенные в СНиП 23-02-2003 «Тепловая защита зданий». Требования, предъявляемые к утеплителю, определяются местом расположения перекрытия. При выборе утеплителей для перекрытий между этажами, больше руководствуются, тем какой будет конструкция. Например, если утеплитель помещается между лагами или балками предпочтение отдают базальтовым утеплителям невысокой плотности или стекловолокну.

Самостоятельная заливка монолитного перекрытия

Несмотря на то, что монолитное перекрытие более чем на 30 % дороже по сравнению с плитами, по популярности оно им уступает незначительно. Его основные преимущества заключаются в возможности перекрывать пролеты любых форм и размеров. При этом все работы можно выполнить самостоятельно, но только при условии неукоснительного соблюдения технологии.

Монтаж опалубки

Заливка бетона производится в предварительно сооруженную опалубку, которая после бетонирования демонтируется. Ее можно арендовать или сделать своими руками из бруса (для вертикальных опор) и досок либо фанеры/OSB. Основные плюсы арендованной опалубки – телескопические (регулируемые по высоте) опоры и продуманная сборно-разборная конструкция.

Фото 6. Сооружение опалубки под монолитное перекрытие

Последовательность сооружения опалубки:

Установка стоек-опор с шагом примерно 1 м на удалении от стен 200 мм.
Укладка ригелей на вертикальные опоры для поддержания горизонтальной опалубки.
Монтаж горизонтальной опалубки – готовой сборно-разборной или сделанной из досок или листов фанеры.
Регулировка высоты стоек – верхний край горизонтальной опалубки должен находиться в одной плоскости с верхним краем несущих стен.
Установка вертикальных элементов по периметру будущего перекрытия.

Армирование монолитной конструкции

На следующем этапе изготавливается армирующий каркас в виде 2-х сеток (верхней и нижней) с размером ячеек 200х200 мм или меньше. Для этого используется рифленая арматура сечением от 10 до 14 мм. Соединение прутов между собой выполняется с помощью вязальной проволоки, сварка не допускается.

Для обеспечения необходимого расстояния от нижней сетки до края плиты применяются специальные пластиковые фиксаторы.

Фото 7. Фиксаторы для нижней сетки

Верхний армирующий каркас устанавливается на самостоятельно сделанные из арматуры подставки.

Фото 8. Подставка для верхней армирующей сетки

Бетонирование

Бетон выгоднее заказать на заводе – его привезут в специальном «миксере», что позволит залить всю плиту за один раз и получить качественное монолитное перекрытие. Перед бетонированием необходимо установить короба и другие приспособления для формирования технологических отверстий, например, под дымоход, вентиляцию и инженерные коммуникации.

После заливки бетон требуется качественно уплотнить. Осилить такой объем с применением трамбовок и палок не получится, поэтому обычно используются специальные глубинные вибраторы.

Фото 9. Бетонирование монолитного перекрытия

Регламентированный срок высыхания и набора бетоном эксплуатационной прочности составляет 28 дней. Но при хороших погодных условиях строительные работы можно продолжать уже по истечении 14 дней после бетонирования. Единственное ограничение – не следует сильно нагружать перекрытие – например, поддонами с кирпичом, блоками или другими материалами.

Технология устройств рассмотрена в представленном ниже видео:

Основные виды утеплителей

Теплоизоляцию межэтажных перекрытий проводят рулонными и плитными материалами. Они удобны в монтаже, легко клеятся, транспортируются, и замечательно хранятся при нормальной температуре в помещении от +21 до 25 °C. Мансарды можно утеплять по балкам и монолиту сыпучими материалами по такому же принципу, как и на чердачных перекрытиях.

Стекловата. Относится к разновидности (типу) минеральной ваты, имеет плотную структуру, считается негорючим материалом.
Выпущенная в плитах, отлично прилегает к перекрытию между этажами, легко монтируется на клей и под обрешетку, помогает создавать нужную толщину (можно укладывать 2 слоя), нуждается в гидроизоляции, так как сильно впитывает влагу, конденсат и воду.
Сыпучие. Больше подходят для создания тепла на первом этаже над подвалом, а также для обустройства мансард в частных домах. В качестве утепляющего материала используют различные производные керамзита, шлака и вермикулита. Чтобы качественно осуществлялась защита, насыпной слой материала должен быть равен 5 (см). Сверху на него стелют гидроизоляцию, а под низ – паронепроницаемую мембрану.
Минеральная вата. Один из самых экологически чистых материалов, который подходит для утепления всех типов поверхностей. Состав выполнен на базальтовой основе, поэтому отлично держит тепло и ликвидирует мостики холода. Может укладываться в несколько слоев, нуждается в гидроизоляции и отделке по поверхности.
Всегда накладывается с напуском в 20 (мм), так как утягивается при высыхании после приклеивания, что значительно экономит расходы на герметики. После монтажа нуждается в проветривании в течении 2-х недель, из-за специфического запаха. Также при его обустройстве не стоит забывать про формирование вентиляции в проеме до обрешетки (20 мм).
Пенополистирол. Современный экологически чистый материал, который способен хорошо утеплить все виды поверхностей по горизонтали и вертикали, поэтому считается универсальным. Выпускается в плитах, которые хорошо поддаются монтажу, и совместимы с любыми материалами. Не боится воздействия огня, конденсата и воды, не дает усадки, долго служит.
Пеноизол. Данный материал относится к быстро распыляемым жидким утеплителям, которые легко наносятся на любую поверхность и формируют хороший защитный слой. Две основные функции, которые выполняет слой в 15-22 (мм) способен перекрыть любые мостики холода, а также выступить в качестве заделки и защите от шума. Единственный его недостаток – это дороговизна.
Пенопласт. Материал считается легким, но очень теплым. Относится к бюджетной группе, легко клеится и закрепляется. Работать с ним можно своими руками. Пенопласт нуждается в гидроизоляции и пароизоляции. Плюс его в том – что он не склонен к образованию грибков, а минус – хрупкость, поэтому при монтаже требует бережливого отношения.

Также для обустройства межэтажных перекрытий можно использовать шлаковату, пеноплэкс, вспененный полиуретан, опилки и стружки.

Утепление чердачного перекрытия

Чердак в доме считается вспомогательным неотапливаемым помещением. Его эксплуатация обычно минимальна:

Хранение невостребованных вещей;
Вывод через помещение вентиляционных систем;
Устройство горизонтальных соединительных дымоходов и электропроводки.

Функциональность утеплителя

Обычно на чердаках не устраиваются полы в полном смысле этого слова, достаточно бывает дощатых технологических проходов. Низкие требования к чердаку в плане эксплуатации во многом определяют вид утеплителя:

Он может быть плитным, рулонным, напыляемым, насыпным;
Утепляющие материалы не обязательно должны обладать хорошими звукоизоляционными свойствами, за исключением случаев, когда кровля устроена из металлических листовых материалов;
Утеплитель для чердака может не обладать хорошими экологическими показателями – все вредные испарения выдуются из чердачного помещения наружу – поэтому, как вариант, возможно использование пенополистирола или пенополиуретана, и других утеплителей, которые в межэтажные перекрытия добавлять не стоит;
Характеристики теплоизоляционных и вспомогательных материалов чердачного изолирующего пирога должны быть не хуже стеновых и даже превышать их.

Состав пирога

Назначение слоёв теплоизоляционного пирога снизу-вверх:
Облицовочный, декоративный;
Теплоотражающий;
Пароизоляционный;
Утепляющий и шумопоглощающий;
Влагозащитный.

Технология укладки

В частном деревянном доме установку шумо- и звукоизоляции лучше всего проводить во время строительства или на стадии черновой отделки. Это избавит от загрязнения материалы финишной отделки (обои, окраска, потолок и так далее). Технологически процесс укладки шумо- и звукоизоляции не отличается сложностью, и провести его можно своими руками.

Примером может служить следующий порядок этапов монтажа.

В первую очередь весь брус необходимо покрыть антисептиком. Это защитит дерево от появления паразитов, плесени, грибков и загнивания.
На следующем этапе снизу балок набивается черновой настил. Для этого подойдут доски толщиной 25–30 мм.
Затем производится монтаж пароизоляции поверх сформированной конструкции. Стыки пароизоляции необходимо склеить строительным скотчем. Это предотвратит осыпание утеплителя. Края должны заходить на стены на высоту 10–15 см, что защитит изоляционный материал по бокам от проникновения влаги со стен.
После того как слой пароизоляции герметично закреплен на черновом настиле, на него укладывается утеплитель. При этом материал теплоизоляции монтируется не только между балок, но и поверх них. Это делается, чтобы избежать щелей, через которые могут проходить звуки и тепло. В целом такой подход обеспечит наиболее высокий уровень шумо- и звукоизоляции.

На завершающем этапе весь утеплитель покрывается слоем пароизоляции. Как и на начальных стадиях это будет служить защитой утеплителя от влаги и пара. Также необходимо плотно склеить скотчем стыки пароизоляции. После проведения этих этапов тепло и звукоизоляция готовы. Осталось смонтировать черновой пол. Для этого можно использовать доски шириной 30 мм. Но лучшим вариантом будет крепление ДСП, в два слоя. В этом случае края ДСП должны ложиться на лаги, а второй слой должен быть смонтирован так, чтобы перекрывать стыки первого слоя.
В результате проделанных операций с черновым полом получится покрытие, не имеющее соединения с балками, технология называется плавающий пол. Покрытие в этом случае держится за счет собственного веса, а отсутствие крепления с балочной конструкцией препятствует прохождение ударного шума. Этот метод является дополнительной звукоизоляцией

При приобретении плит из ДСП и ОСБ, изоляционных материалов обязательно важно узнать их производителя и, если это возможно, – тип материала. Строительные материалы могут выделять токсичные газы, поэтому рекомендуются более качественные материалы.

Индекс шума и звукопроницаемость

Как известно из школьного курса физики, тёплый воздух устремляется вверх, проникая через пустоты в потолке. Помимо тепла через эти зазоры проходят звуковые колебания. Чтобы сохранить тепло в помещении и не слышать шум из соседней комнаты, выполняется звукоизоляция деревянных перекрытий.

Волновые вибрации условно разделяют на:

Акустические шумы. Волны, передающиеся воздушным путём. К ним относят человеческий голос, лай собаки, звуки телевизора, музыку из динамиков стереосистемы. Пороговые значения акустических звуков измеряют по индексу воздушного шума Rw. Для междуэтажных перекрытий оно не должно превышать 45 дБ.
Ударные шумы. Звуки механических процессов, которые слышно, когда соседи сверху ходят по квартире в обуви на каблуках, двигают мебель, роняют на пол твёрдые предметы. Уровень проникновения посторонних звуков ударного характера измеряют по индексу Lmw. Максимальное допустимое значение составляет 66 дБ.
Структурные шумы. Сюда входят звуки, издаваемые каркасом здания и несущими конструкциями: скрежет древесины, скрип болтов, шурупов и т. д.

Дерево обладает высокой звукопроводимостью, поэтому нужно изолировать:

балки;
поперечные лаги;
напольные и потолочные покрытия.

Звукоизоляция перекрытий может быть выполнена качественно при условии использования подходящих современных материалов.

Перекрытие на балках

Деревянный брус хорошо проводит звук. Вдобавок балки кладут на стены, которые ловят звуковые волны и распространяют их дальше по всему зданию.

Шумоизоляцию межэтажного перекрытия по деревянным балкам выполняют, обматывая брус рубероидом в том месте, где он касается стены.

Чтобы шумоизоляция стены из кирпича была наиболее эффективной, строители рекомендуют сделать «бутерброд»:

Положить на кирпич слой рубероида.
Сверху сделать тонкую прокладку из дерева.
На дерево поставить балку, обмотанную рубероидом.
Сделать небольшой зазор между брусом и кирпичной стеной.

По этому же алгоритму изолируют каменные, бетонные и другие стены. Если стена выполнена из древесины, то достаточно обернуть брус рубероидом в один слой.

Повысить индексы шумопроводимости можно, сравняв высоту балки с толщиной покрытия за вычетом пола и потолка.

Перекрытие на лагах

Часто звукоизоляция межэтажных перекрытий выполняется через укладку лаг на балки. Лаги — это длинные поперечные доски, на которые настилают пол. С их помощью можно подавить шумы, идущие по стенам. Для этого нужно подобрать брус такого размера, чтобы между ним и стеной оставался зазор в 2-2,5 см. В итоге между стеной и полом образуется свободное пространство, которое помешает проводимости шумов через дерево.

Рекомендуем: Подробная инструкция по шумоизоляции пола под ламинат

Потом это пространство заполняют мягкими шумоизоляционными материалами. Особенности их устройства помогают гасить передающиеся по стенам звуковые волны. Подойдёт любой рулонный уплотнитель. Плинтуса при такой конструкции межэтажных перекрытий закрепляют не на полу, а на стенах.

Чтобы лучше “удерживать” шум в стене, применяют утеплитель из войлока, который кладут на верхнюю часть бруса. Это нужно делать безотносительно к тому, используются ли для настила пола поперечные лаги или нет.

Для лучшего шумоподавления балки тоже следует отсечь от стен. Изоляция перекрытия в верхней и нижней части помещения работает вдвое эффективнее.

Краткий ликбез, или Какая стяжка пола вам нужна

Прежде чем поднимать вопрос о том, как сделать стяжку пола, необходимо договориться о терминах.

Стяжкой принято называть слой строительной смеси, укладываемый между основанием пола и финишным напольным покрытием. Этот слой выполняет такие важные функции, как:

В зависимости от состава смеси и способа укладки различают несколько видов стяжки.

В качестве материала для выравнивания пола чаще всего используется цементно-песчаный раствор. Наибольшее распространение в строительстве имеют сухие смеси промышленного производства. Они изготавливаются на основе цемента и песка с добавлением пластификаторов — средств, придающих эластичность и пластичность, фиброволокна и других компонентов, улучшающих свойства стяжки.

По способу укладки стяжка пола бывает

мокрой,
сухой,
полусухой.

Классический способ — мокрый — заключается в заливке основания стяжечным раствором с его последующим застыванием.

Смесь укладывается непосредственно на плиту перекрытия либо на слой гидро- или теплоизоляции. Последнее требование обязательно при монтаже стяжки непосредственно на грунт (например, сооружения вроде садовой беседки). Гидроизоляционный слой необходим для помещений с повышенной влажностью (баня, ванная комната).

В настоящее время мокрая стяжка используется все реже, поскольку имеет много недостатков:

Сухая стяжка выполняется из листового материала, который укладывается на основание поверх изолирующего слоя (керамзит, песок и т.п.). Преимущества данного способа — быстрота и легкость монтажа, малый вес конструкции. Основные недостатки сухой стяжки в том, что листовой материал боится воды, поэтому ее нельзя использовать в помещениях с высокой влажностью, а также высокая стоимость.

Полусухую стяжку можно назвать усовершенствованным вариантом мокрого способа. Состав готовится на основе цементно-песчаного раствора с добавлением фиброволокна и пластификаторов. При укладке используется пневмонагнетатель, который замешивает компоненты и подает смесь на объект.

На заметку Пневмонагнетатель — специальная машина-компрессор для приготовления, перемешивания и транспортировки различных строительных составов.

Полусухим этот способ называется потому, что за счет добавок значительно уменьшается содержание влаги в растворе. Благодаря этому стяжка становится легкой, прочной, эластичной.

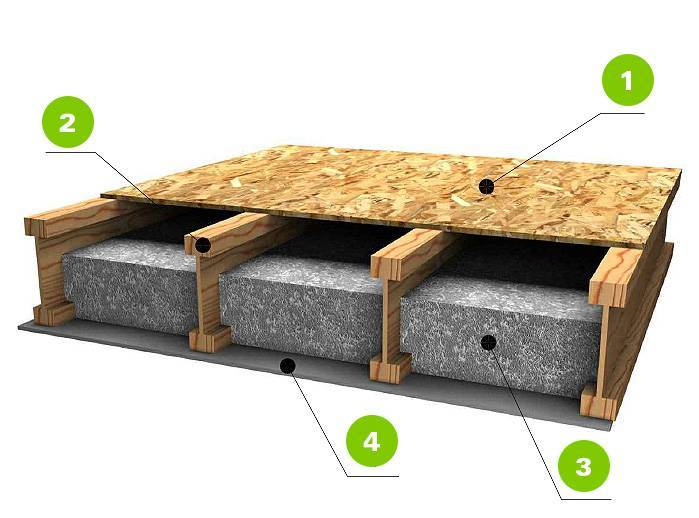

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
После чего можно осуществлять чистовую отделку потолка выбранными материалами.

https://youtube.com/watch?v=e6okGLsNQoY

Необходимость утепления

Теплоизоляция отсекает потоки холодного воздуха из чердаков, подвалов

Не только наружные стены защищаются от потерь тепла, но и перекрытия между этажами. Путь тепловых потоков отличается сложной конфигурацией, поэтому изолируются потолки, полы, чердачные покрытия.

Горизонтальная теплоизоляция оказывает следующее влияние:

Отсекаются холодные воздушные потоки из подвала, если на перекрытии между цокольным и первым жилым ярусом ставится межэтажный утеплитель. Нормализуется температура, влажность.
Экономятся затраты автономного отопления в помещении, если своевременно утеплить перекрытие между этажами по деревянным балкам. Температурный режим дифференцируется, а потери энергии минимизируются.
Тепло остается в квартире, если сделать изоляцию между жилым помещением и неотапливаемым чердаком. Экономится до трети топлива за сезон, т.к. внутренняя энергия не расходуется на обогрев холодного технического этажа.

Нагретый воздух поднимается к потолку и частично проникает в верхнее помещение, если была сделана слабая теплоизоляция.
