Как своими руками установить подрозетник для гипсокартона: расстояние между точками и варианты крепления коронки

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

• Просверлить отверстия для подрозетника;
• Вывести, заранее проложенные кабели в просверленные отверстия;
• В подрозетниках выломать перфорированные дырки для кабелей;
• Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
• Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
• Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
• Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
• Винты клемм заворачивайте надежно с повторным подворачиванием;
• Открутите в подрозетниках монтажные винты, которые стоят по его краям;
• После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
• Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
• Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Заготовка раствора и установка в нишу

Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача – выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Что нужно знать до начала работ?

До начала работ нужно знать 2 вещи: чем сверлить, и как просверлить дырку так, чтобы не покалечить себя или окружающих. О технике безопасности мы поговорим более подробно ниже, а сейчас остановимся на инструменте. Тут вариантов много. Все зависит от того, из чего у вас сделаны стены. Если это стены толщиной не более 30 см, то за глаза хватит обычной дрели или перфоратора. А если отверстие нужно пробить на внутренней не несущей стене (например, между ванной и кухней), то можно обойтись и без нее.

Если стены потолще 30 см и из бетонного монолита или силикатного кирпича, то тут нужен инструмент посерьезнее. Для этой цели вполне подойдет перфоратор на 1 кВт и комплект алмазных или победитовых насадок. Дело будет долгое, муторное и грязное, но вполне себе осуществимое. Ну а если все совсем печально и нужно пробурить очень твердый бетон или железобетон, то нужна установка для бурения, называющаяся мотобур. Мощность у него 5-8 кВт и этот станок для бурения отверстий в бетоне пробивает все.

Важно: Но есть нюанс, его нельзя подключить к бытовой одно или двухфазной сети, а если попытаться, то проводка не выдержит и расплавится. Ну или сразу пробки выбьет

В быту мотобур не применяется. Такой знатный инструмент требует сеть в 380 вольт. Впрочем, на промышленных объектах (где его чаще всего и используют) такие розетки имеются в избытке поэтому эксплуатация не составит труда.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

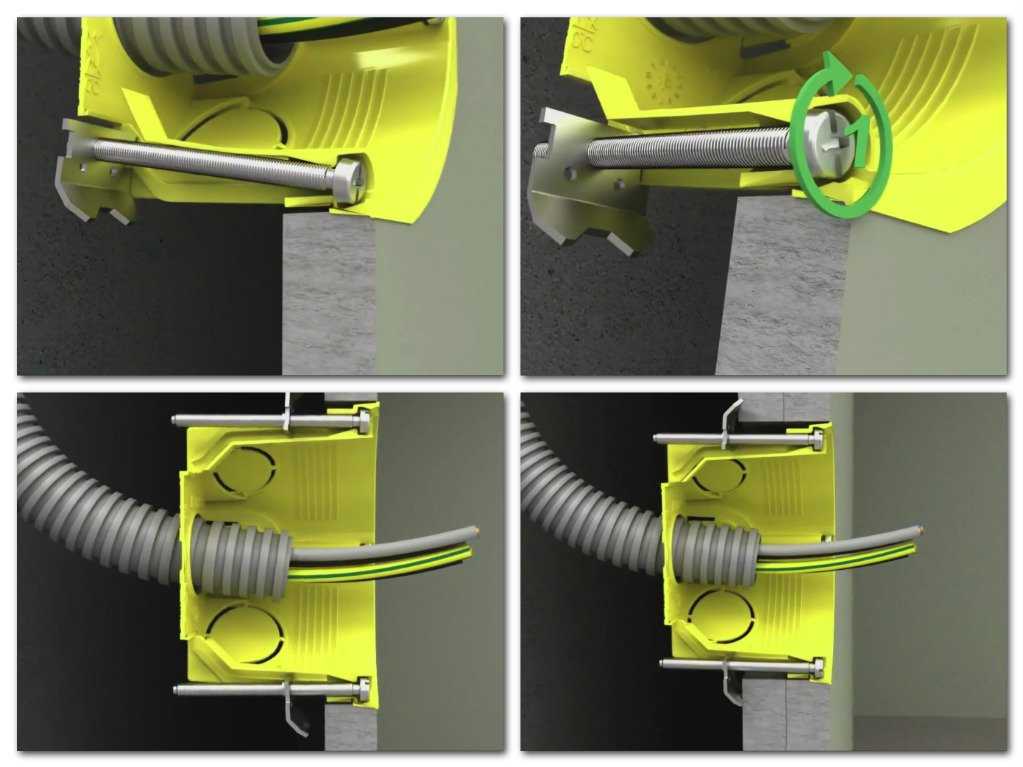

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа. Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

Приступаем к изготовлению отверстий для подрозетника

Если вы сомневаетесь, что сможете сделать все достаточно точно – можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 – 4 мм и немного облегчить себе задачу.

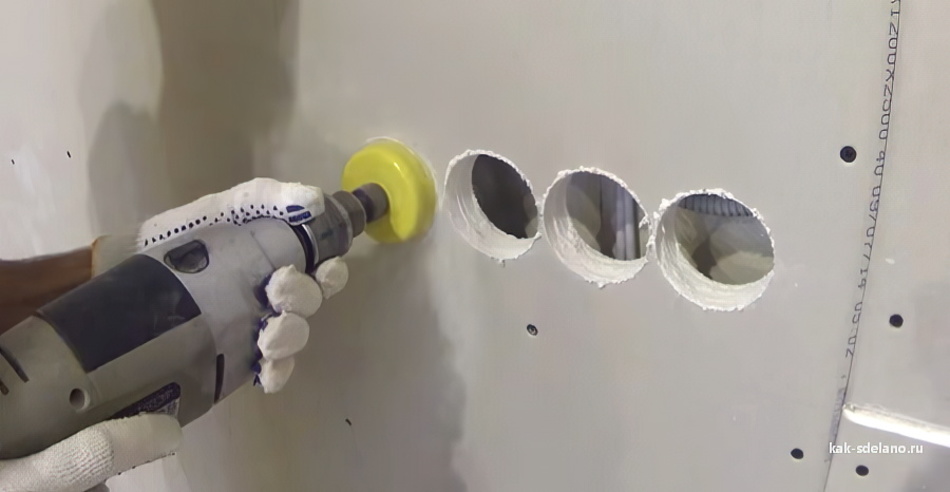

Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля

Заводим кабель в подрозетник и устанавливаем его.

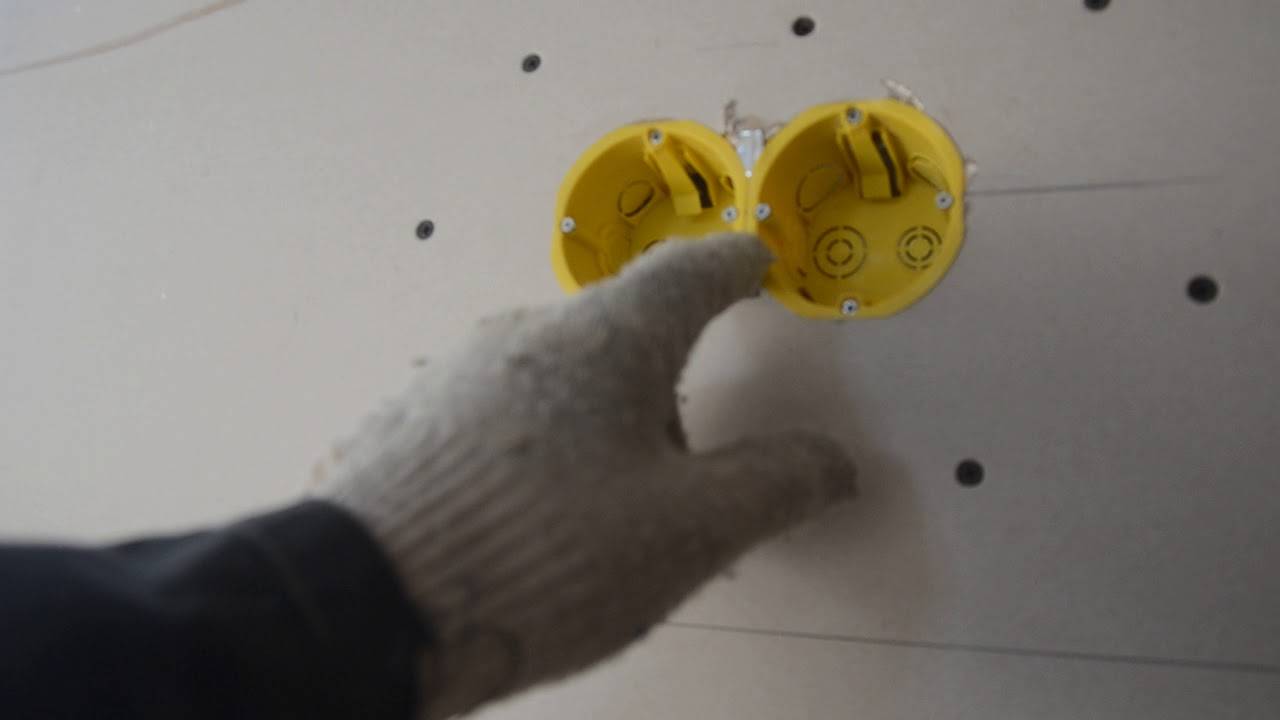

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону. Проделываем эту операцию со всеми подрозетниками.

Проделываем эту операцию со всеми подрозетниками.

без рапределительных коробок

качественное расключение

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников. Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками

Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.

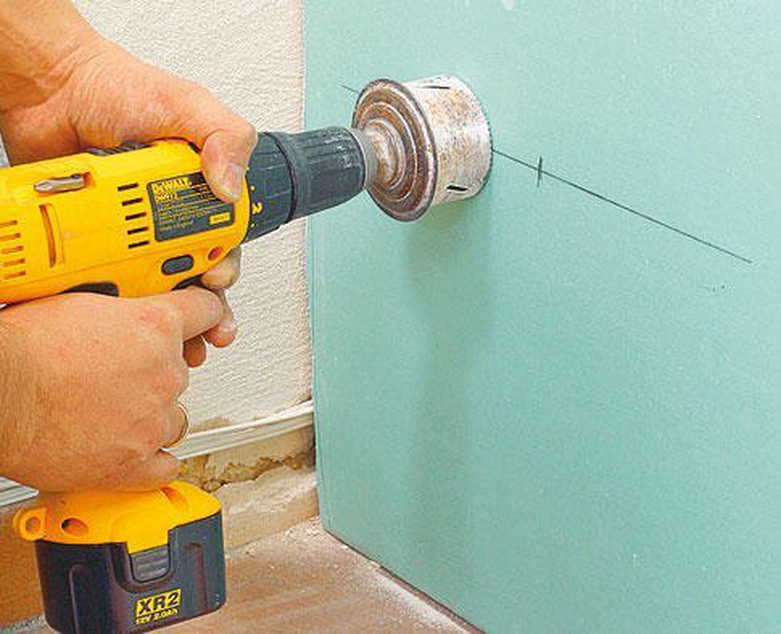

• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка места установки блока подрозетников

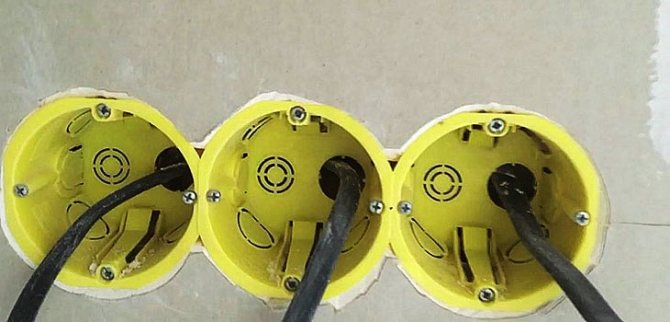

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

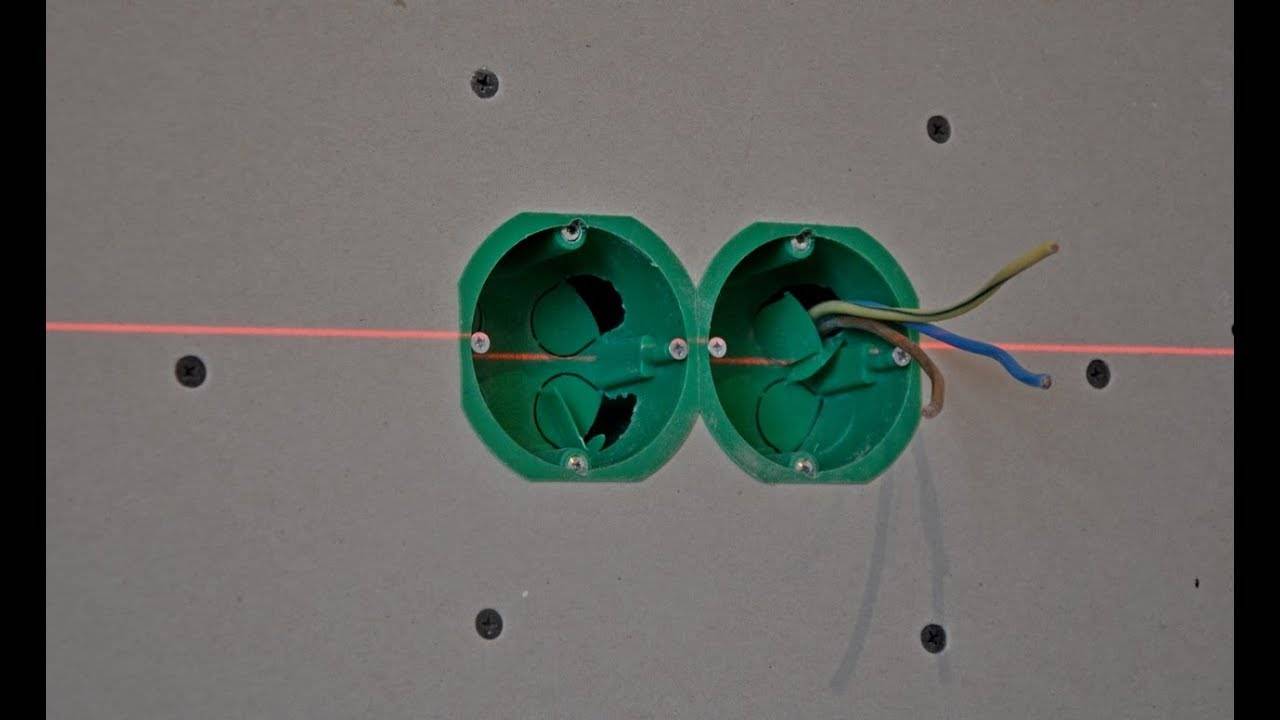

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

• Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
• Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
• Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
• Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
• Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

• пластиковый круглый короб;
• четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
• специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
• завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Разметка стены для установки подрозетников.

Давайте рассмотрим разметку группы из пяти подрозетников. Как же поступить, ведь рамки в основном идут на 4 штуки, а нам нужно сделать 5. Давайте разбираться на примере фурнитуры фирмы шнайдер. Вся разметка подойдет и для любой другой.

L – расстояние от стены до центра группы подрозетников

h – высота установки группы подрозетников

желтым цветом отмечены подрозетники

зеленым цветом обозначена рамка, которую мы установим для розеток

1. Согласно проекту отмеряем от стены и пола указанные расстояния и ставим на стене крестик. Это будет центр нашей группы.
2. Берем уровень, и наносим на стену горизонтальную линию. Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем – 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.
3. Расстояние между центрами подрозетников, находящихся в одной группе, равно 71 мм. Если нам необходимо добавить еще один подрозетник или еще одну группу подрозетников справа или слева – отмеряем от правого или левого центра подрозетника расстояние в 100 мм и продолжаем разметку.

При такой разметке, в получившуюся группу подрозетников, мы сможем установить любую фурнитуру. Расстояние между рамками розеток будет в 5 мм. В процессе монтажа мы выяснили, что такое расстояние самое оптимальное и, при аккуратно выполненной разметке и последующих работах, внешне все выглядит очень красиво.

Теперь у нас на стене имеется пять крестиков, как мы уже написали выше – это центры будущих подрозетников. Теперь нам предстоит изготовить отверстия для них.

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)

Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально

Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».
