Какой температурный график системы отопления и от чего он зависит

Расчет температурного режима

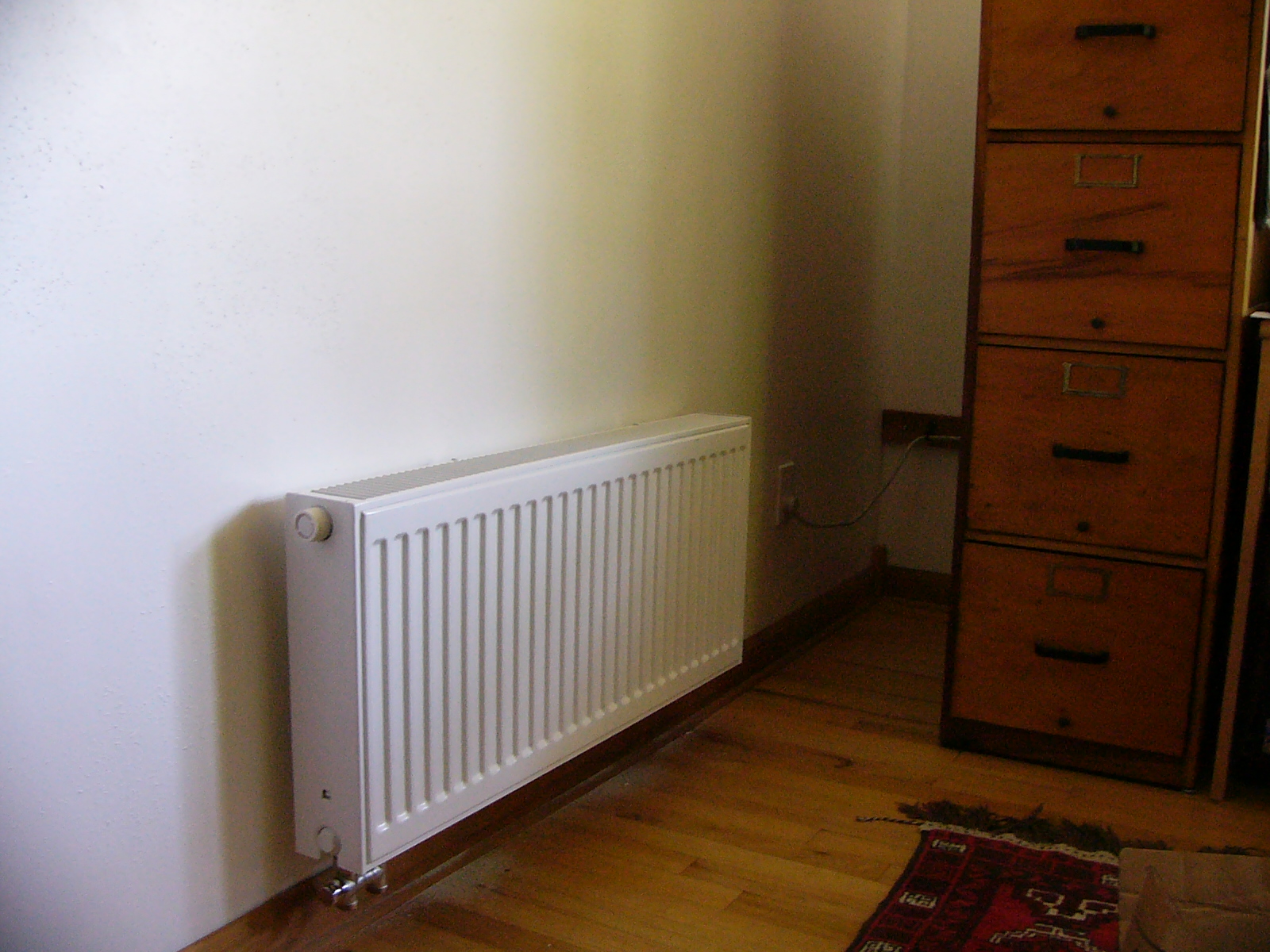

Неравномерное распределение тепла в радиаторе

Для определения оптимального температурного режима необходимо учитывать характеристики компонентов отопления – радиаторов и батарей. В частности – удельную мощность (Вт/см²). Это напрямую скажется на тепловой отдаче нагретой воды воздуху в помещение.

Также необходимо сделать ряд предварительных расчетов. При этом учитываются характеристики дома и отопительных приборов:

• Коэффициент сопротивления теплопередачи наружных стен и оконных конструкций. Оно должно быть не менее 3, 35 м²*С/Вт. Зависит от климатических особенностей региона;
• Поверхностная мощность радиаторов.

Температурный график системы отопления имеет прямую зависимость от этих параметров. Для вычисления тепловых потерь дома необходимо знать толщину наружных стен и материал постройки. Расчет поверхностной мощности батарей выполняется по следующей формуле:

Руд=Р/Fакт

Где Р – максимальная мощность, Вт, Fакт – площадь радиатора, см².

Зависимость тепловой отдачи от температуры на улице

Согласно полученным данным составляется температурный режим для отопления и график теплоотдачи в зависимости от температуры на улице.

Для своевременного изменения параметров отопления устанавливают температурный регулятор отопления. Это устройство подключается к термометрам на улице и в помещении. В зависимости от текущих показателей происходит регулировка работы котла или объема притока теплоноситель в радиаторы.

Централизованное отопление

Для централизованного теплоснабжения температурный режим системы отопления зависит от характеристик системы. В настоящее время есть несколько видов параметров теплоносителя, поступающего к потребителям:

• 150°С/70°С. Для нормализации температуры воды с помощью элеваторного узла происходит ее смешивание с охлажденным потоком. В данном случае можно составить индивидуальный температурный график отопительной котельной для конкретного дома;
• 90°С/70°С. Свойственен для небольших частных отопительных систем, рассчитанных для теплоснабжения нескольких многоквартирных домов. В этом случае можно не устанавливать смесительный узел.

Температурный график работы отопления

В обязанность коммунальных служб входит расчет температурного отопительного графика и контроль его параметров. При этом степень нагрева воздуха в жилых помещениях должна быть на уровне +22°С. Для нежилых этот показатель немного ниже — +16°С.

Для централизованной системы составление корректного температурного графика котельной отопления требуется для обеспечения оптимальной комфортной температуры в квартирах. Основная проблема заключается в отсутствии обратной связи – невозможно регулировать параметры теплоносителя в зависимости от степени нагрева воздуха в каждой квартире. Именно поэтому составляется температурный график отопительной системы.

Автономное отопление

Терморегулятор

Делать аналогичные расчеты для автономных систем теплоснабжения частного дома зачастую не нужно. Если в схеме предусмотрены комнатные и уличные температурные датчики – информация о них будет поступать в блок управления котлом.

Поэтому для уменьшения расхода энергоносителя чаще всего выбирают низкотемпературный режим работы отопления. Он характеризуется относительно небольшим нагревом воды (до +70°С) и высокой степенью ее циркуляции. Это необходимо для равномерного распределения тепла по всем отопительным приборам.

Для реализации подобного температурного режима системы отопления потребуется выполнение следующих условий:

• Минимальные тепловые потери в доме. Однако при этом не нужно забывать о нормальном воздухообмене – обустройство вентиляции обязательно;
• Высокая тепловая отдача радиаторов;
• Установка автоматических регуляторов температуры в отоплении.

Если же есть необходимость выполнить корректный расчет работы системы- рекомендуется воспользоваться специальными программными комплексами. Для самостоятельного вычисления необходимо учесть слишком много факторов. Но с их помощью можно составить примерные температурные графики режимов отопления.

Однако следует учитывать, что точный расчет температурного графика теплоснабжения делается для каждой системы индивидуально. В таблицах приведены рекомендованные значения степени нагрева теплоносителя в подающей и обратной трубе в зависимости от температуры на улице. При выполнении вычислений не учитывались характеристики здания, климатические особенности региона. Но даже несмотря на это их можно использовать в качестве основы для создания температурного графика отопительной системы.

Гидравлический расчет системы отопления — пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

• расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
• параметры системы – tг = 75 0 С, tо = 60 0 С;
• расход теплоносителя (расчетный) – Vсо = 7,6 м 3 /ч;
• присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
• автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80 0 С;
• автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
• система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками — смотрите инструкцию по изготовлению.

Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье .

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Работа системы отопления при выставлении температуры на котле

Работа батарей отопительного контура прямо пропорциональна удалению каждой конкретной батареи от источника тепла. Проще говоря, чем дальше батарея расположена от котла, тем ниже температура теплоносителя, которая до неё доходит.

Циркуляционный насос, встроенный в схему котла, способствует выравниванию разницы температур между первой и последней батареями, по их удаленности от агрегата. Но даже работающий насос не способен полностью выровнять уровень нагрева, поэтому при монтаже котла и системы отопления это фактор необходимо учитывать.

Достигается равенство отдачи тепла между батареями регулировкой площади теплообмена каждой из них. Например, чтобы уравнять количество тепла, отдаваемого в начале системы, с его количеством в конце, нужно у первой батареи оставить, допустим, 4 секции, а у последней сделать 6 таких секций.

Важную роль играет расположение комнат в отапливаемом доме. Комната, которая всеми своими стенами граничит с другими комнатами, потребует до 30% меньшего объема тепла, чем комната, имеющая стены, отделяющие ее от улицы.

В этом случае, самым оптимальным решением будет установка на каждую батарею внутренней комнаты индивидуального терморегулятора или термоголовки. Прибор, установленный на радиатор отопления, позволит оптимизировать уровень тепла, выдаваемого этим отопительным прибором.

Работа термоголовки построена на эффекте термопары – чем сильнее нагрев, тем больше элемент меняет свою конфигурацию. Выбирая ручкой нужную ступень, потребитель устанавливает температуру, при которой мембрана прибора перекрывает подачу горячего теплоносителя в радиатор и открывает ее снова, если он остыл.

Хорошо помогает в распределении тепла установка комнатного термостата. Дело в том, что, выставляя температуру в котле, эффект от регулировки потребитель получает не сразу – теплоносителю нужно «пройти» несколько циклов, чтобы установился нужный режим тепла.

Комнатный термостат позволяет регулировать уровень нагрева воды, опираясь на температуру воздуха в комнате, а не на уровень нагрева батарей.

Здесь необходимо отметить, что установка термостата позволяет добиться более точной регулировки тепла в комнате, а значит, может потребоваться определенная процедура согласования работы комнатного регулятора и датчика температуры котла.

Существуют современные модели термостатов, основанные на работе со специальными приложениями для смартфона – таким устройством можно регулировать температуру газового котла, находясь далеко от него.

Как измерить температуру батарей

Измерить температуру радиаторов можно следующим образом:

1. Под кран для слива подставляют ёмкость, например, таз, кладут в него термометр.
2. Вентиль открывают и заполняют объём водой.
3. Ждут реакцию прибора.

Полученное значение температуры может быть отклонено от представленных в таблице выше на 1 градус вниз или 3 вверх. Например, если по документам в радиаторе 85 градусов, то допускается 84—88. При большем падении температуры необходимо написать соответствующий акт в управляющую компанию или поставщику услуг отопления. То же касается чрезмерно больших цифр.

Всего существует 5 способов проверки температуры:

• представленный выше;
• просто прикладывание термометра к трубам (к результату добавляют два градуса);
• использование инфракрасного пирометра: его направляют на обвязку и ждут результата, погрешность составляет около 0°C;
• спиртовой градусник обматывают теплостойким материалом, например, поролоном, и приклеивают скотчем к батарее, затем на протяжении дня каждый час снимают показания;
• используют электрический измеритель, фиксируя датчик на обвязке.

Вместе с температурой следует проверить давление системы, установив манометр. Если показатель превышает 2 атмосферы, нужно подать жалобу о завоздушивании в ЖЭК. Эту проблему также легко обнаружить при сливе воды.

Как отрегулировать и увеличить теплоотдачу

Для изменения температуры радиаторов отопления на них необходимо установить специальные регуляторы. Существует 4 разновидности подобных приборов: регуляторы с запорным механизмом, вентили с ручным управлением, терморегуляторы с автоматическими настройками, радиаторные термостаты.

Фото 2. Ручной терморегулятор для батареи отопления. Путем поворота ручки можно установить подходящую температуру.

Для того, чтобы повысить температуру радиатора, необходимо открыть регулятор и впустить большее количество теплоносителя в отопительный прибор. И, наоборот, чтобы понизить температуру, необходимо спустить лишний теплоноситель.

Как определить подходящую температуру для работы котельной и передачи тепловой энергии

Для того чтобы от котлов была максимально эффективная отдача, нужна высокая температура. При использовании трубопроводов это тоже актуально, так как горячая жидкость для системы отопления переносит больше энергии. В связи с этим температуру воды на выходе из котла нужно приближать к самым высоким из допустимых пределов.

Незамерзающая жидкость для отопления

Зависимость эффективной работы котла отопления от температуры теплоносителя

В противном случае, котёл начнёт «плакать», то есть при горении конденсируется жидкость вместе с различными веществами дымовых газов, что ведёт к быстрому износу оборудования.

Способы снижения теплопотерь

Вышеизложенная информация поможет быть использована для правильного расчета нормы температуры теплоносителя и подскажет, как определить ситуации, когда нужно применять регулятор.

Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме

Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

(Пока оценок нет)

В чем разница отопительных норм централизованного и автономного отопления?

В случае централизованного отопления в расчет должны приниматься местонахождение квартиры (угловая или нет), а также расчетные температуры теплоносителя. Они определяются индивидуально для каждого региона страны с учетом климатического режима в холодную пору года.

Схема отопления многоквартирного дома

Гораздо свободнее в этом вопросе будут чувствовать себя обладатели систем автономного отопления. Тут понятие нормы отопления будет являться достаточно условным, определяющим, прежде всего, комфортность проживания, а также учитывающим возможности отопительного котла и финансовое состояние хозяев.

Отдельно следовало бы выделить вопрос, касающийся норм отопления относительно зданий, в которых вентиляция, кондиционирование, а также повышение температуры производится встроенными сплит-системами. Их работа определяется суммарными затратами на создание во всех комнатах микроклимата, показатели которого будут оптимальными не только по температуре, но также и по влажности воздуха.

Установлено, в частности, что при повышенной влажности воздуха температура определяется людьми как более высокая, нежели для тех случаев, когда в помещениях поддерживается более низкая влажность. Поэтому в данном случае вместо положения о нормативном обогреве следовало бы пользоваться совокупностью параметров микроклимата.

Несколько советов по регулировке батарей и систем отопления

Для установки регуляторов на радиаторы следует использовать только специальные краны и вентили. Чтобы батареи отдавали тепло по максимуму, старайтесь в процессе монтажа оптимально соотнести количество углов, наклонов и поворотов труб. При чрезмерном количестве изгибов производительность всей системы будет малоэффективна, но в то же время в трубах и батареях понизится давление

Тщательно изолируйте батареи и трубы в тех помещениях, где отопление не так важно. Например, в кладовке, гараже и т

д. Изоляция будет препятствовать нецелесообразному расходованию тепла на тех отрезках пути, где его подача, в общем-то, не так важна. На момент регулировки батарей отопления помещения должны полностью использоваться по своему прямому назначению. Этот подход даст понять, какая оптимальная температура потребуется для комфортной эксплуатации комнат. Чтобы избежать нерационального расходования тепла, учтите все дополнительные источники обогрева в комнате, а также факторы, способствующие охлаждению воздуха и появлению сквозняков: кондиционеры, открытые окна и т. д. Начинайте регулировку температуры батарей отопления с определения самой холодной комнаты. Как правило, это самое большое и нежилое помещение в доме. Для этого закройте все краны и замерьте температуру в помещениях. После того, как самая холодная комната определена, начинайте настройку батарей с нее, полностью открыв там запорный кран. Комната будет прогреваться более эффективно, но при этом сам проток горячей воды не уменьшится.

• Чтобы не догадываться о температуре по личным ощущениям, развесьте в помещениях термометры. Они необязательно должны находиться на видном месте и иметь вид градусника (если вы переживаете за нарушение гармонии в интерьере). Тем более, что, например, при +20С один человек может чувствовать себя вполне комфортно, а другому такая температура покажется несколько низкой.
• Чтобы довести температуру в помещениях до максимально комфортного значения, настройте регулятор на котле. При этом в более теплых комнатах температура будет немного превышать требуемое значение.
• Помните о том, что нагретые помещения охлаждаются достаточно медленно. Поэтому, если температура показалась вам в комнате немного завышенной, не запирайте полностью кран, а лишь слегка приспустите его. Чтобы регулировка температуры батарей отопления прошла максимально эффективно, прикручивайте краны по очереди в каждой комнате.

Куда обращаться, если температура ниже нормы

Если жильцы самостоятельно фиксирует «недогрев», то есть температура опускается ниже 18°C в жилых комнатах — они имеют право обратиться в управляющую компанию для составления акта. Причем они имеют право обращаться как в письменной форме (написать заявление), так и в устной (позвонить). Дежурный должен зарегистрировать обращение и назначить время проведения проверки. По правилам, проверка назначается не позднее 2 часов с момента обращения о нарушении качества коммунальной услуги, если с обратившимся не согласовано другое время.

Проверка должна проводиться специальным термометром. Требования к нему разъясняются в ГОСТ 30494-2011. Прибор должен быть обязательно с технической документацией — иметь специальный сертификат, который проверяющие обязаны предъявить по первому требованию. Если такого сертификата нет, то владелец квартиры может отказаться от проверки и требовать использования надлежащего оборудования. Температура замеряется в нескольких комнатах.

После проверки составляется акт, который содержит:

• дату;
• параметры жилья;
• список членов комиссии;
• показатели прибора;
• температуру;
• подписи членов комиссии.

Акт составляется в нескольких экземплярах: один остается у обратившегося, другие — у специалистов, проводивших проверку.

Этот акт — свидетельство нарушений в предоставлении коммунальной услуги. С ним жилец может подавать жалобы и требовать у управляющей компании соблюдения условий оказания коммунальных услуг.

Жалоба в адрес исполнителя коммунальных услуг может содержать требование перерасчета платы за отопление, возмещения вреда или даже требование поставить дополнительные радиаторы отопления — бывают и такие случаи, недавно жителю Твери удалось добиться установки в квартире дополнительных батарей.

При подаче жалобы в двух экземплярах, сопровождаемой актом, на одном проставляются входящие номер и дата, второй передается секретарю организации.

Если у обратившегося нет отопления в квартире и после жалобы, он имеет право переадресовать ее в вышестоящие инстанции:

• Региональную жилищную инспекцию;
• Прокуратуру;
• Роспотребнадзор.

Важно помнить, что обращение в вышестоящие инстанции может осуществляться не только после рассмотрения претензии в первичной инстанции. На этом этапе документ может быть отправлен по нескольким адреса параллельно

Кроме этого, имея акт, жилец может обратиться в суд с требованием о возмещении понесенных затрат и компенсации ущерба.

Еще больше полезной информации на информационном портале «ЖКХ. ру

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.
