Как рассчитать тепловую мощность конвекторов, обогревателей и прочих отопительных приборов

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м 3 в панельном доме требуется 41Вт;
• в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону

Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность

Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Как вам статья?

Мне нравитсяНе нравится

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Общие принципы выполнения расчетов гкал

Расчет квт для отопления подразумевает выполнение специальных вычислений, порядок которых регламентирован особыми нормативными актами. Ответственность за них лежит на коммунальных организациях, которые способны помочь при выполнении данной работы и дать ответ касательно того, как рассчитать гкал на отопление и расшифровка гкал.

Безусловно, подобная проблема будет полностью исключена в случае наличия в жилом помещении счетчика на горячую воду, так как именно в этом приборе имеются уже заранее выставленные показания, отображающие полученное тепло. Умножив эти результаты на установленный тариф, модно получить конечный параметр расходуемого тепла.

Экономия электроэнергии на стадии расчетов

Несмотря на то, что электроэнергия имеет высокую стоимость, отопление при помощи электрического котла считается наиболее эффективным и экономичным. Сэкономить расход электричества на отопление дома позволяет наладка работы прибора в зависимости от изменения температуры воздуха на улице и назначения того или иного помещения.

Результат расчета потребления электроэнергии и суммы затрат зависит от вида учета и применение комбинированного варианта отопления. Можно к электрокотлу добавить другие устройства для выработки тепла при помощи других видов топлива. Эта мера существенно понизит расход электроэнергии.

Общеизвестен тот факт, что распределение нагрузок между потребителями электричества на протяжении 24 часов отличается неравномерностью. По этой причине для того, чтобы без проблем поддерживать необходимый температурный режим, желательно, чтобы котлоагрегат в основном работал в ночное время (с 23:00 до 06:00). Именно в этот временной период фиксируют минимальное потребление электроэнергии, на оплату которой действуют пониженные расценки. Применение многотарифного учета позволяет абонентам экономить примерно треть финансовых расходов. Кстати: как показала практика, пиковые нагрузки приходятся на утро с 08:00 до 11:00 часов и на вечер – с 20:00 до 22:00 часов.

Существует способ, как можно достичь максимальной эффективности отопительной системы. Для этого следует установить циркуляционное нагнетательное устройство. Насос подключают в обратную сеть, чтобы сократить до минимума время, на протяжении которого стенки котла контактируют с горячим теплоносителем. В результате нагревательный прибор имеет более длительный период эксплуатации.

Расчет мощности котла отопления для дома

Основополагающим фактором тепла и уюта в доме является правильный расчет и подбор котла отопления для него. Недостаточно мощный котел не справится с поставленной перед ним задачей и в сильную стужу за окном, в доме будет холодно. Котел отопления должен компенсировать теплопотери жилища, что бы в нем было тепло и даже иметь небольшой запас мощности на случай совсем уж экстремально низких температур или расширения отапливаемой площади.

Основные теплопотери дома

Теплопотери дома в разном процентном соотношении происходят через стены, окна, крышу, пол. Здесь всё зависит от материала, из которого построена та или иная часть дома, качества утепления, стеклопакетов, дверей, пола. Что бы точно рассчитать, куда и сколько уходит тепла из дома нужно приложить большие усилия и с помощью многочисленных формул и таблиц произвести расчет. Но, как правило, такие усилия за частую становятся тщетны.

Поэтому мы с вами пойдем более легким и коротким путем, которым пользуются наиболее часто.

Расчет мощности котла по площади частного дома

Для расчета мощности котла по площади помещения применяется несложная методика. Для средних широт России и других стран для 10 м2 площади помещения необходимо 1 кВт тепловой энергии. Не сложно посчитать мощность для всего дома. Если предположить, что площадь дома 150 м2, поделив на 10, получим 15 кВт. Выше изложенный расчёт действует при условии высоты потолков 2,5-2,7 метра. Если ваши потолки выше расчетных, необходимо внести поправочный коэффициент. Чтобы найти коэффициент нужно вашу высоту потолка разделить на 2,7. Допустим высота вашего потолка 3 метра. 3:2.7=1.11. Полученные ранее 15 кВт умножаем на 1.11, получаем 16.65. Обычно округляют полученный результат в большую сторону, до 17 кВт.

Но это ещё не всё, как мы уже написали, вычисления производились для средних широт. Поэтому, что бы учесть климатическую особенность местности, необходимо внести еще один поправочный коэффициент:

• Для северных широт 1,7;
• Для Москвы и Подмосковья 1,3;
• Для средней полосы 1;
• Для южных регионов 0,7

Если продолжить расчёт нашего примера, то у нас получится: Для северных регионов 17×1,7=30 кВт/час, Для Москвы 17×1,3=22 кВт/час, Для средней полы так и останется 17 кВт/час, Для юга 17×0,7=12 кВт/час.

Расчеты мощности котла по площади в равной степени применимы для разных видов котлов, независимо от используемой им энергии. Газовые, электрические, твердотопливные и другие имеют параметр, как киловатт/час, поэтому подобрать его мощность несложно, нужно лишь определить потребность дома в тепле.

Расчет мощности котла для квартиры

Часто жильцы многоквартирных домов отказываются от услуг отопления компаний тепловых сетей, потому как тарифы на тепло порой необоснованно завышены, поэтому они ставят у себя собственные котлы отопления. Расчет мощности котла для квартиры рассчитывается по её объему. Объем квартиры измеряется в М3.

Чтобы посчитать объем нужно знать площадь и высоту потолка. И по традиции приведем пример: имеется квартира в московском регионе площадью 75 м2, высота потолка 2,7 метра. Вычисляем объем: 75×2,7=202,5 м3. Согласно СНиП для 1 м3 объема квартиры требуется: 41 Вт/час для типовых панельных домов,

34 Вт/час для кирпичного дома.

Допустим, наша квартира находится в панельном доме: 202,5×41=8302.5 вт/ч. Переводим полученный результат из ватт в киловатты: 8302.5/1000= 8,3 кВт/ч Но и это еще не всё, так же как и в первой методике расчета существуют поправочные коэффициенты региональности (они такие же, как и в первом случае)

Так же плюс ко всему этому добавляется ещё один коэффициент, это количество наружных стен:

• Одна стена, коэффициент 1,1;
• Две стены, коэффициент 1,2;
• Три стены, коэффициент 1,3.

На основании вышеизложенного продолжаем рассчитывать мощность котла для уже знакомой нам квартиры: 8,3×1.3=10,79 кВт (региональный коэффициент). Квартира имеет две наружные стены: 10,79×1,2=12,9 кВатт/час. Округлив результат до 13 кВт/час, получим заветный показатель мощности котла.

Если подытожить эти два метода расчёта котла, то ещё стоит добавить, что получаемые результаты рассчитаны для отопления. Если котёл двухконтурный и используется еще для нагрева воды, то к мощности котла необходимо добавить ещё 10-20 %. Здесь зависит от предполагаемой потребности в горячей воде (душ или ванная).

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Правильный расчет отопления — по объему помещения

Делать ли расчет отопления по объему помещения или ограничиться расчетами по площади? Давайте рассмотрим, чем расчет отопления по объему помещения в доме предпочтительнее и лучше, чем распространенные цифры «1 кВт на каждые 10 квадратных метров площади».

Итак, если вы делаете расчет отопления по объему помещения, вы включаете в него три величины – площадь помещения, высота потолков и толщина перекрытий. Кроме того, в расчете участвует не только толщина, но будет важен также и материал перекрытия. Почему? Поясним чуть ниже.

Когда же вы рассчитываете отопление, отталкиваясь от площади помещения, в ваших расчетах участвует только один показатель = площадь ваших помещений. Почему первый вариант точнее и почему он предпочтительнее?

Как проводить расчеты потребляемой тепловой энергии?

Если тепловой счетчик по тем или иным причинам отсутствует, то для расчета тепловой энергии необходимо использовать следующую формулу:

Рассмотрим, что значат эти условные обозначения.

1. V обозначает количество потребляемой горячей воды, которое может исчисляться либо кубическими метрами, либо же тоннами.

2. Т1 – это температурный показатель самой горячей воды (традиционно измеряется в привычных градусах по Цельсию). В данном случае предпочтительнее использовать именно ту температуру, которая наблюдается при определенном рабочем давлении. К слову, у показателя даже имеется специальное название – это энтальпия. А вот если нужный датчик отсутствует, то в качестве основы можно взять тот температурный режим, который предельно близок к этой энтальпии. В большинстве случаев усредненный показатель составляет примерно 60-65 градусов.

3. Т2 в приведенной выше формуле также обозначает температуру, но уже холодной воды. По причине того, что проникнуть в магистраль с холодной водой – дело достаточно трудное, в качестве этого значения применяются постоянные величины, способные изменяться в зависимости от климатических условий на улице. Так, зимой, когда сезон отопления в самом разгаре, данный показатель составляет 5 градусов, а в летнее время, при отключенном отоплении, 15 градусов.

4. Что же касается 1000, то это стандартный коэффициент, используемый в формуле для того, чтобы получить результат уже в гигакалориях. Получится точнее, чем если бы использовались калори.

5. Наконец, Q – это общее количество тепловой энергии.

Как видим, ничего сложного здесь нет, поэтому движемся дальше. Если отопительный контур закрытого типа (а это более удобно с эксплуатационной точки зрения), то расчеты необходимо производить несколько по-другому. Формула, которую следует использовать для здания с закрытой отопительной системой, должна выглядеть уже следующим образом:

Теперь, соответственно, к расшифровке.

1. V1 обозначает расход рабочей жидкости в трубопроводе подачи (в качестве источника тепловой энергии, что характерно, может выступать не только вода, но и пар).

2. V2 – это расход рабочей жидкости в трубопроводе «обратки».

3. Т – это показатель температуры холодной жидкости.

4. Т1 – температура воды в подающем трубопроводе.

5. Т2 – температурный показатель, который наблюдается на выходе.

6. И, наконец, Q – это все то же количество тепловой энергии.

Также стоит отметить, что расчет Гкал на отопление в данном случае от нескольких обозначений:

• тепловая энергия, которая поступила в систему (измеряется калориями);
• температурный показатель во время отвода рабочей жидкости по трубопроводу «обратки».

Как учесть высоту потолков при расчетах?

Поскольку немало частных домов возводится по индивидуальным проектам, способы расчета мощности котла, приведенные выше, не подойдут. Чтобы сделать достаточно точный расчет газового котла отопления, необходимо воспользоваться формулой: МК = Qт*Кзап. где:

• МК – расчетная мощность котла, кВт;
• Qт – прогнозируемые теплопотери строения, кВт;
• Кзап – коэффициент запаса, который составляет 1,15 до 1,2, т. е. 15-20%, на которые специалисты рекомендуют увеличивать расчетную мощность котла.

Основным показателем в этой формуле являются прогнозируемые теплопотери строения. Чтобы выяснить их величину, необходимо воспользоваться еще одной формулой: Qт = V*Рt*k/860. где:

• V — объем помещения, куб.м.;
• Рt — разница внешней и внутренней температур в градусах Цельсия;
• k — коэффициент рассеивания, который зависит от теплоизоляции здания.

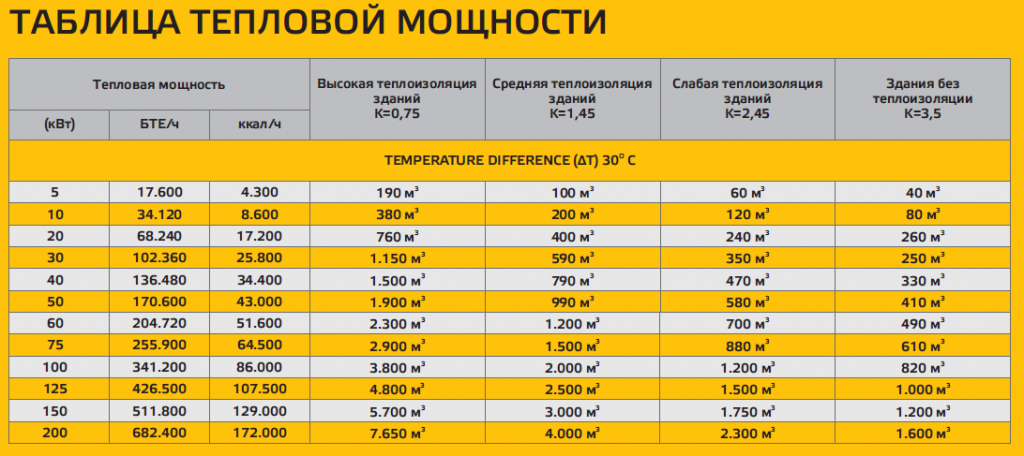

Коэффициент рассеивания варьируется в зависимости от типа здания:

• Для зданий без теплоизоляции, представляющих собой простые конструкции из дерева или гофрированного железа, коэффициент рассеивания составляет 3,0-4,0.
• Для конструкций с низкой теплоизоляцией, характерной для зданий с одинарной кладкой кирпича с обычными окнами и крышей коэффициент рассеивания принимают равным 2,0-2,9.
• Для домов со средним уровнем теплоизоляции, например строений с двойной кирпичной кладкой, стандартной крышей и малым количеством окон берут коэффициент рассеивания 1,0-1,9.
• Для строений с повышенной теплоизоляцией, хорошо утепленным полом, крышей, стенами и окнами с двойными стеклопакетами используют коэффициент рассеивания в пределах 0,6-0,9.

Для небольших зданий с хорошей теплоизоляцией расчетная мощность отопительного оборудования может быть совсем небольшой. Может случиться так, что на рынке просто не окажется подходящего газового котла с необходимыми характеристиками. В этом случае следует приобрести оборудование, мощность которого будет немного выше расчетной. Системы автоматического регулирования отопления помогут сгладить разницу.

Некоторые производители позаботились об удобстве клиентов и разместили на своих интернет ресурсах специальные сервисы, позволяющие без особых проблем подсчитать необходимую мощность котла. Для этого в программу-калькулятор нужно внести такие данные, как:

• температура, которая должна поддерживаться в помещении;
• средняя температура за наиболее холодную неделю в году;
• необходимость в ГВС;
• наличие или отсутствие принудительной вентиляции;
• количество этажей в доме;
• высота потолков;
• сведения о перекрытиях;
• сведения о толщине наружных стен и материалах, из которых они выполнены;
• информация о длине каждой стены;
• информация о количестве окон;
• описание типа окон: количество камер, толщина стекла и т.п;
• размеры каждого окна.

После того, как все поля заполнены, можно будет узнать расчетную мощность котла. Варианты подробных расчетов мощности котлов различного типа наглядно представлены в таблице:

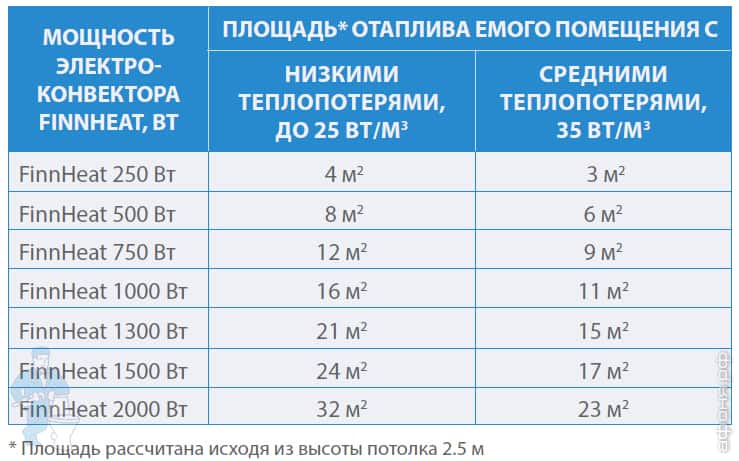

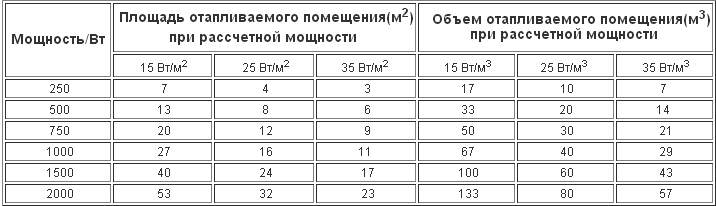

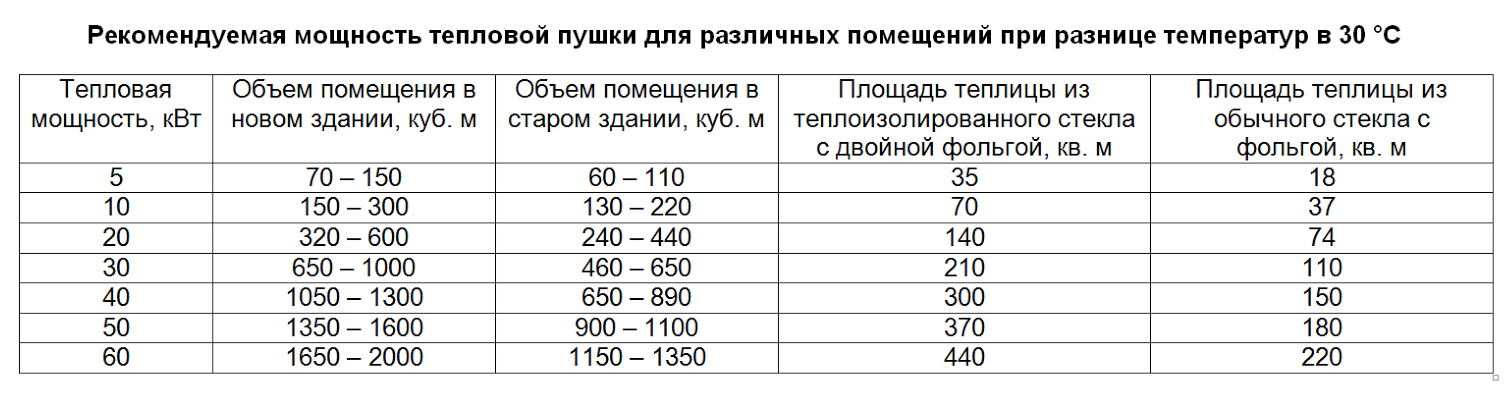

В этой таблице уже рассчитаны некоторые варианты, вы можете воспользоваться ими как заранее правильными (клик по картинке для увеличения)

Потребляемая мощность прибора

В характеристиках кондиционеров указывается два вида мощности: потребляемая и производимая. Они определяют разные параметры работы техники. Потребляемая мощность — это количество энергии необходимой для функционирования прибора. Ее величина зависит от энергоэффективности сплит-системы. Кондиционеры класса A расходуют электричества на 60-70% меньше моделей класса G.

Сравнивая значения мощности потребления и выработки, легко заметить, что расходуется энергии меньше, чем получается. На пример, кондиционер на 700 Вт выдает холод на 2000 Вт (2 кВт). КПД установки оказывается 300%.

Отношение потребляемой мощности к холодопроизводительности является главным показателем энергоэффективности климатической техники. Оно обозначается коэффициентом EER. В бытовых приборах его значение 2,5-4. Для обогрева выведена аналогичная формула и коэффициент COP. Его параметры в диапазоне 2,8-5.

Производительность техники также имеет два параметра: охлаждение и обогрев. Режим понижения температуры используется чаще, поэтому ориентируются на него. Теплопроизводительность сплита составляет 3,6-5,5 кВт на 1 кВт израсходованного электричества. Показатель выше, чем по холоду. Разница объясняется отсутствием теплопотерь на магистрали.

Большинство моделей не рассчитаны на работу при температуре на улице ниже -5°. В межсезонье отопление помещения кондиционером обойдется дешевле электрообогревателя.

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

• для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
• если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
• на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
• экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Гидравлический расчет

Итак, с теплопотерями определились, мощность отопительного агрегата подобрана, остается лишь определиться с объемом необходимого теплоносителя, а, соответственно, и с размерами, а также материалами используемых труб, радиаторов и запорной арматуры.

В первую очередь определяем объем воды внутри отопительной системы. Для этого потребуются три показателя:

1. Общая мощность отопительной системы.
2. Разница температур на выходе и входе в отопительный котел.
3. Теплоемкость воды. Этот показатель стандартный и равен 4,19 кДж.

Гидравлический расчет системы отопления

Формула такова — первый показатель делим на два последних. Кстати, этот тип расчета может быть использован для любого участка системы отопления

Здесь важно разбить магистраль на части, чтобы в каждой скорость движения теплоносителя была одинаковой. Поэтому специалисты рекомендуют делать разбивку от одной запорной арматуры до другой, от одного радиатора отопления к другому

Теперь переходим к расчету потерь напора теплоносителя, которые зависят от трения внутри трубной системы. Для этого используются всего две величины, которые в формуле перемножаются между собой. Это длина магистрального участка и удельные потери трения.

А вот потери напора в запорной арматуре рассчитываются совершенно по другой формуле. В ней учитываются такие показатели, как:

• Плотность теплоносителя.
• Его скорость в системе.
• Суммарный показатель всех коэффициентов, которые присутствуют в данном элементе.

Чтобы все три показателя, которые выведены формулами, подходили к стандартным величинам, необходимо правильно подобрать диаметры труб. Для сравнения приведем пример нескольких видов труб, чтобы было понятно, как их диаметр влияет на тепловую отдачу.

1. Металлопластиковая труба диаметром 16 мм. Ее тепловая мощность варьируется в диапазоне 2,8-4,5 кВт. Разность показателя зависит от температуры теплоносителя. Но учитывайте, что это диапазон, где установлены минимальный и максимальный показатель.
2. Та же труба с диаметром 32 мм. В этом случае мощность варьируется в пределах 13-21 кВт.
3. Труба из полипропилена. Диаметр 20 мм — диапазон мощности 4-7 кВт.
4. Та же труба диаметром 32 мм — 10-18 кВт.

И последнее — это определение циркуляционного насоса. Чтобы теплоноситель равномерно распределялся по всей отопительной системе, необходимо, чтобы его скорость была не меньше 0,25 м/сек и не больше 1,5 м/сек. При этом давление не должно быть выше 20 МПа. Если скорость теплоносителя будет выше максимально предложенной величины, то трубная система будет работать с шумом. Если скорость будет меньше, то может произойти завоздушивание контура.

Как рассчитать мощность котла: два метода

Чтобы обеспечить комфортную температуру на протяжении всей зимы котел отопления должен выдавать такое количество тепловой энергии, которое необходимо для восполнения всех потерь тепла здания/помещения. Плюс к этому необходимо иметь еще и небольшой запас мощности на случай аномальных холодов или расширения площадей. О том, как рассчитать требуемую мощность и поговорим в этой статье.

Для определения производительности отопительного оборудования нужно в первую очередь определить потери тепла здания/помещения. Такой расчет называется теплотехническим. Это один из самых сложных расчетов в отрасли, так как требуется учесть много составляющих.

Для определения мощности котла необходимо учесть все потери тепла

Безусловно, на величину теплопотерь, влияют материалы, которые использовались при возведении дома. Потому учитываются стройматериалы, из которых изготовлен фундамент, стены, пол, потолок, перекрытия, чердак, кровля, оконные и дверные проемы

Принимается во внимание тип разводки системы и наличие теплых полов. В некоторых случаях считают даже наличие бытовой техники, которая во время работы выделяет тепло

Но совсем не всегда требуется такая точность. Есть методики, которые позволяют быстро прикинуть требуемую производительность отопительного котла, не погружаясь в дебри теплотехники.
