Выбор и подключение
Прежде чем начинать подключение силовой розетки своими руками, целесообразно оценить, насколько верно вы выбрали тип и вид устройства.
Во внимание принимают несколько параметров:
Во-первых, это место установки и особенности электропроводки, способ ее укладки.
Во-вторых, важно рассчитать требуемый номинал.
В-третьих, наличие заземляющей защиты.
Ну и, в-четвертых, стоимость розетки и качество ее исполнения.
В дополнение к силовым разъемам приобретаются и активно используются разнообразные аксессуары – удлинители, разветвители, приспособления для защиты детей, переходники и адаптерные устройства.
Электропитание сначала поступает на разъемы, а затем с вилки снимается на точку потребления. Зажимы с клеммами винтового типа позволяют обеспечить надежное соединение проводки с контактами.
Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)
Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона
Выбирать кабель для силовой розетки можно с проводкой гибкого типа. Но если вы работаете с многожильной проводкой, то контакты надо регулярно обслуживать, оценивая их состояние. Поэтому часто рекомендуется заменить лужение наконечниками.
Взаимосвязь параметров электрического тока
Элементарная электроцепь постоянного тока включает в себя источник электроэнергии, отрицательный и положительный контакты которого связаны шунтом или проводником. Движение заряда по проводнику осуществляется под воздействием электрического поля. Однако, этот перенос электронов не приводит к уравниванию потенциалов, т.к. в любой отрезок времени, к первому концу цепи поступает абсолютно такое же количество заряженных частиц какое из него переместилось к противоположному контакту. Таким образом разность потенциалов, которую принято называть напряжением, остается неизменяемой величиной.
Перемещению электрических зарядов в цепи, препятствует внутреннее сопротивление материала проводника. Взаимосвязь параметров электротока была выведена опытным путем Г. Омом. В математическом виде закон Ома можно представить так: I=U/R, где собственно I – сила тока, U – напряжение (разность потенциалов) и R – сопротивление на соответствующем участке цепи.
Собственно, из уравнения видно, что напряжение имеет прямую зависимость от силы тока и сопротивления (U=I х R), а величина силы тока обратно пропорциональна сопротивлению.
Последовательное соединение элементов электрической сети постоянного тока
Параметры электроцепи постоянного тока, в случае последовательного соединения устройств, имеют некоторые особенности. Так, например, сила тока (I) остается постоянной на всех элементах электрической схемы, а вот напряжение (U) является суммой напряжений на каждом участке схемы. Рассмотрим пример электрической цепи с последовательно включенными тремя проводниками с сопротивлением R1, R2 и R3. Согласно закону Ома, напряжение U1 = IxR1, U2 = IxR2, U3 = IxR3. Следовательно, U общ = U1+U2+U3= IxR1+ IxR2= IxR3 = I (R1+R2+R3).
Из уравнения видно, что такой параметр электрической цепи как общее сопротивление (R общ), при последовательном соединении, будет равен сопротивлению каждого отдельно взятого проводника. Последовательное подключение электрических устройств позволяет снизить нагрузку на отдельный элемент, что продлевает срок службы, но при этом теряется мощность.
Параметры электрической цепи. Параллельное соединение элементов
Параллельная цепь характеризуются общими контактами в местах ввода и вывода основного провода. В данной ситуации напряжение на всех элементах цепи остается одинаковым, т.е. U1=U2=U3. А вот для силы тока, будет характерна обратная зависимость от сопротивления каждого участка, т.е. I х=U/Rx. Параллельное соединение электроприборов является наиболее распространенным способом в бытовых условиях.
Параметры цепи при смешанном соединении в электрической цепи
Смешанное подключение проводников представляет собой электрическую цепь, в которой элементы включены комбинировано, т.е. как последовательно, так и параллельно друг другу. Для определения конкретных параметров, в этом случае, вся схема разбивается на самостоятельные участки в соответствии со способом подключения. Индивидуальные параметры рассчитываются для каждого участка отдельно. Необходимо отметить, что параллельно включенные участки, могут состоять из ряда последовательно соединенных элементов.
Какую нагрузку выдержит розетка на 10 и 16 Ампер в кВт
Начнём с того, что бытовые розетки бывают в основном на 10 и 16 Ампер. Соответственно они способны выдерживать совершенно разную нагрузку, поскольку эквивалент в кВт у них различный. Поэтому если есть возможность купить розетку на 16 Ампер, а не на 10, то, конечно же, лучше приобрести именно её.
Итак, при подключении приборов к розетке 16 Ампер важно понимать, какую нагрузку она способна выдержать. Однако не менее важно знать суммарную мощность всех подключаемых электроприборов, которая измеряется в кВт
Например, розетка на 16 Ампер способна выдержать 3,5 кВт. То есть, к ней можно подключить такое количество электроприборов, суммарная мощность которых не будет превышать 3,5 кВт.
Это может быть электрочайник на 2,2 кВт и телевизор, стиральную машину или водонагреватель, лучше подключать к розетке на 16 Ампер по отдельности. При этом всегда стоит помнить о том, что общая мощность подключаемых электроприборов не должна превышать 3,5 кВт.
Кроме того, не стоит забывать и про электроприборы с моторами, которые при запуске потребляют пиковую мощность, которая гораздо больше той, которая нужна для их работы. Например, тот же холодильник, кондиционер в момент запуска потребляют электроэнергии в несколько раз больше, чем им нужно в обычном режиме работы.
Какую полярность при сварке инвертором выбрать
samastroyka.ru
Сколько выдержит розетка на 10 Ампер
Розетка на 10 Ампер выдержит 2,2 кВт. Поэтому к ней можно подключить ещё меньше электроприборов, чем к стандартной 16 Амперной розетке. Это может быть одна микроволновка, или например, пылесос на 1,6 кВт. В общем, это должен быть такой электроприбор, мощность которого не будет превышать 2,2 кВт.
Нельзя в обычную розетку включать сверхмощные электроприборы, которые предназначены только для подключения через отдельный автоматический выключатель. Например, к бытовой розетке не следует подключать электрические котлы мощностью свыше 3 кВт, а также любое другое подобное электрооборудование.
Как проверить, «не врёт ли» электросчётчик, что такое класс точности
samastroyka.ru
Как перевести кВт в Амперы, чтобы узнать, какую «мощность» выдержит розетка
Наверняка многим хотелось бы знать, сколько Ампер выдержит розетка на 10 и 16 Ампер. Это очень удобно, ведь не нужно подсчитывать суммарную мощность электроприборов, достаточно лишь уметь переводить кВт в Амперы.
Для этого достаточно воспользоваться простой формулой или же знать, что:
- один киловатт равняется 4,54 Амперам;
- один Ампер равняется 220 Ваттам или 0,22 кВт.
Зная данные показатели можно без особого труда рассчитать, сколько кВт выдержит розетка на 10 или 16 Ампер.
Высота монтажа электроустановочных изделий в доме
samastroyka.ru
Кроме того, практически на всех электроприборах можно найти потребляемый ток, который указывается в Амперах. Следовательно, данную характеристику можно также использовать для своих расчётов.
Для наглядности представлена формула для перевода кВт в Амперы и наоборот.
Мощность
Электрическая мощность – это физическая величина, определяющая скорость преобразования электроэнергии. Например, вы не раз слышали: «лампочка на столько-то ватт». Это и есть мощность потребляемая лампочкой за единицу времени во время работы, т.е. преобразовании одного вида энергии в другой с некоторой скоростью.
Источники электроэнергии, например генераторы, также характеризуется мощностью, но уже вырабатываемой в единицу времени.
Единица измерения мощности – Ватт (обозначается Вт или W). В формулах и расчетах мощность обозначается буквой P. Для цепей переменного тока применяется термин Полная мощность, единица измерения – Вольт-ампер (В·А или V·A), обозначается буквой S.
И в завершение про Электрическую цепь. Данная цепь представляет собой некоторый набор электрических компонентов, способных проводить электрический ток и соединенных между собой соответствующим образом.
Что мы видим на этом изображении – элементарный электроприбор (фонарик). Под действием напряжения U (В) источника электроэнергии (батарейки) по проводникам и другим компонентам обладающих разными сопротивлениями R (Ом) от плюса к минусу течет электрический ток I (А) заставляющий светиться лампочку мощностью P (Вт). Не обращайте внимания на яркость лампы, это из-за плохого давления и малого потока воды батареек.
Фонарик, что представлен на фотографии, собран на базе конструктора «Знаток». Данный конструктор позволяет ребенку в игровой форме познать основы электроники и принцип работы электронных компонентов. Поставляется в виде наборов с разным количеством схем и разного уровня сложности.
Принцип действия
Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.
Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.
Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …
Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!
А теперь давайте о напряжении и силе тока!
Виды электророзеток
Существует стандартный ряд значений номинальных токов, в жилых помещениях встречаются розетки на:
- 6 А. Это старые советские изделия. В прежние времена, когда приборов было немного и они не отличались большой мощностью, такой выносливости было достаточно. Нынешний же уровень энергопотребления требует замены таких розеток на аналоги с более высоким номинальным током;
- 10 и 16 А. Это современные розетки, применяемые для подключения большинства приборов;
- 25 А. Розетки для электроприборов повышенной мощности, например, плиты или духового шкафа;
- 32 А. Такие изделия в жилых домах почти не встречаются. Они предназначены для подключения нескольких мощных потребителей.
Еще одна важная характеристика розетки — класс пыле- и влагозащиты. Обозначается буквами «IP» и двумя цифрами: 1-я — класс защиты от проникновения твердых предметов вплоть до пыли, 2-я — класс защиты от влаги. Для большинства помещений дома, квартиры или офиса подходят обычные розетки — класса IP20.
В ванной, сауне и на кухне вблизи мойки устанавливают изделия с 4-м классом влагозащиты, например, IP34 или IP44. Такие розетки снабжены крышкой, защищающей токоведущие части от попадания брызг. Устанавливать влагозащищенные розетки в прочих помещениях нормы не запрещают, но делать это нецелесообразно: они стоят дороже обычных.
Расчет автоматического выключателя
Одного знания о том, как правильно подобрать розетку недостаточно. Необходимо также грамотно рассчитать соответствующий нагрузке автоматический выключатель для щитка.
Разберем пример расчета, сколько ампер должен быть автомат, чтобы выдерживать оборудование мощностью в 12 кВт в сети 220 и 380 В:
- Согласно стандартной формуле, чтобы узнать требуемую силу тока, необходимо мощность разделить на напряжение.
- Для варианта с номиналом 220 вольт показатель получается таким – 12000 / 220 = 54,5 А.
- Если учесть поправочный коэффициент для данного напряжения, то значение несколько изменится = 12000 / (0,95 * 220) = 57,4 ампер.
- Однако в действительности электроустановки такой силы подключаются к 3-фазной сети с напряжением 380 вольт.
- Рассмотренная выше формула модифицируется = 12000 / (1,73 * 380) = 18,2 А.
- Таким образом, для подключения к 3-м фазам требуется электро-автомат с 3-х-кратно меньшим номиналом (для каждой фазы), чем для 1-фазной сети.
- Обуславливается это равномерным распределением нагрузки по 3-м фазам.

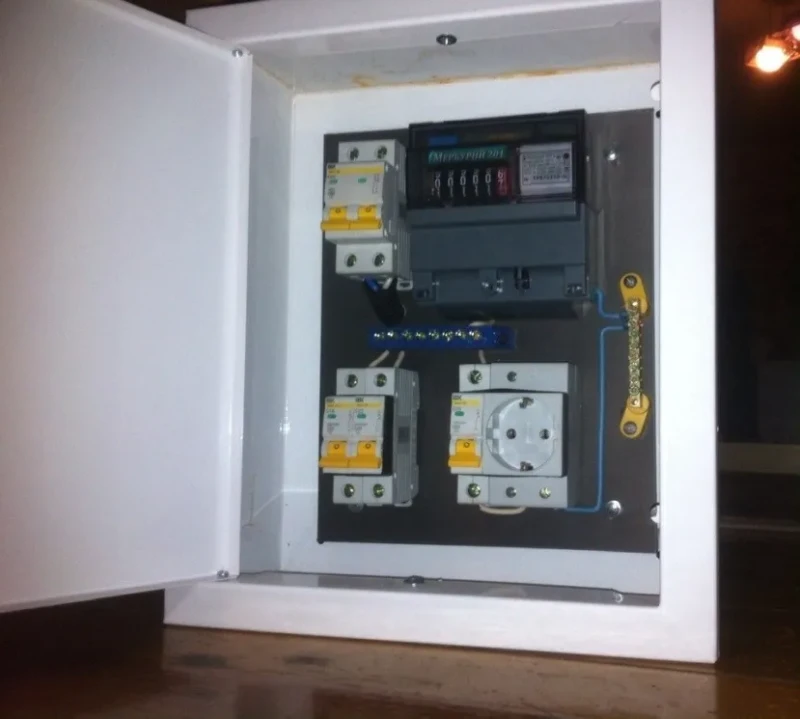

При расчете автоматического выключателя учитывается нагрузка потребителей и напряжение в сетиИсточник a.d-cd.net
Еще одна, не менее важная задача, это правильный расчет электро-автомата по сечению жил электропроводки. При этом чтобы правильно определить, сколько киловатт выдержит автомат в сети 220 В на 10, 16, 25, 32 и 40 ампер, и какого сечения проводку применять для подключения конкретной мощности потребителя, необходимо руководствоваться следующими правилами:
- Системы освещения, сигнализации и подобные маломощные приборы – 1,5 мм², при нагрузке не более 4,2 кВт, автомат 16 А.
- Группы электро-розеток, бытовых обогревателей, электронагревательных установок – 2,5 мм², потреблением до 6 кВт, автомат 25 А.
- Бойлер, системы кондиционирования – 4 мм², нагрузка не более 8,4 кВт, автомат 32 кВт.
- Электроплиты, духовки – 6 мм², предельная мощность 10,1 кВт, автомат 40 кВт.
Автомат с завышенным номиналом не сможет предотвратить перегрев оборудования и проводкиИсточник elektro-tovars.ru
Примеры таблиц
Узнать, сколько киловатт держит автомат 16, 25, 32 ампер и более высокого номинала в однофазной и трехфазной электросети, а также какими характеристиками должна обладать при этом проводка, можно из ниже представленных таблиц.
Расчет автоматического выключателя, мощности потребителя и сечения жил в сети 220 В:
| Сила тока автомата, ампер. | Мощность, кВт. | Сила тока в 1-фазной сети 220 вольт. | Сечение проводника, мм² |
| 16 | 0-2,8 | 0-15,0 | 1,5 |
| 25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
| 32 | 4,6-5,8 | 24,6-31,0 | 4 |
| 40 | 5,9-7,3 | 31,6-39,0 | 6 |
| 50 | 7,4-9,1 | 39,6-48,7 | 10 |
| 63 | 9,2-11,4 | 49,2-61,0 | 16 |
| 80 | 11,5-14,6 | 61,5-78,1 | 25 |
| 100 | 14,7-18,0 | 78,6-96,3 | 35 |
| 125 | 18,1-22,5 | 96,8-120,3 | 50 |
| 160 | 22,6-28,5 | 120,9-152,4 | 70 |
| 200 | 28,6-35,1 | 152,9-187,7 | 95 |
| 250 | 36,1-45,1 | 193,0-241,2 | 120 |
| 315 | 46,1-55,1 | 246,5-294,7 | 185 |
Ввиду равномерного перераспределения нагрузки, мощное оборудование лучше подключать к 3-фазной сетиИсточник ytimg.com
Расчет автоматического выключателя, мощности оборудования и сечения кабеля в сети 380 вольт:
| Сила тока автомата, А | Мощность, кВт | Ток, в расчете на 1 фазу 220В | Сечение жил провода, мм² |
| 16 | 0-7,8 | 0-15 | 1,5 |
| 25 | 8,3-12,8 | 15,8-24,2 | 2,5 |
| 32 | 13,2-16,3 | 24,9-31,0 | 4 |
| 40 | 16,7-20,3 | 31,7-38,6 | 6 |
| 50 | 20,6-25,5 | 39,5-48,5 | 10 |
| 63 | 25,9-32,4 | 49,3-61,4 | 16 |
| 80 | 32,6-40,3 | 62,2-76,6 | 25 |
| 100 | 40-50,3 | 77,4-95,6 | 35 |
| 125 | 50,7-64,8 | 96,5-123,0 | 50 |
| 160 | 65,1-81,2 | 123,7-124,2 | 70 |
| 200 | 81,5-102,7 | 155,0-195,3 | 95 |
| 250 | 103,1-127,7 | 196,0-243,2 | 120 |
| 315 | 128,3-163,1 | 244,0-310,2 | 185 |
| 400 | 163,5-207,1 | 310,9-393,8 | 2х95 |
| 500 | 207,5-259,1 | 394,5-492,6 | 2х120 |
| 630 | 260,1-327,2 | 494,6-622,0 | 2х185 |
| 800 | 328,1-416,2 | 623,9-791,3 | 3х150 |
Видео-советы по расчету розетки, автомата и провода:
Коротко о главном
Для расчета предельно допустимой мощности подключаемого потребителя, необходимо силу тока розетки умножить на величину напряжения в сети. Для обычной бытовой розетки на 16 А и 220 В это показатель равен 3,5 кВт.
При этом в реальности мощность подключаемого оборудования определяется также качеством соединения, контактов и проводки. Кроме того, должны быть правильно подобраны провода по площади сечения жил.
Не последнее значение имеет номинал электро-автомата. Есть 2 варианта его расчета:
- В 1-фазной – мощность делится на напряжение 220 В с учетом поправочного коэффициента 0,95.
- В 3-фазной сети – мощность делится на напряжение 380 В с поправкой 1,73.
В розетке постоянный или переменный ток?
Виды тока.
Есть 2 вида тока — это постоянный и переменный.
- Постоянный ток — обладает определённым направлением передвижения заряженных частиц.
- Переменный ток — имеет свойство изменяться по направлению и величине.
Из генераторов электростанций поступает переменный ток. На трансформаторной станции он преобразуется в 380 вольт. Низковольтный участок подстанции выдает три фазы и нулевой провод, подключение потребителей происходит от одной из фаз и нулевого провода. В итоге в здание поступает переменный однофазный ток с напряжением 220 вольт. Электричество в жилой дом поступает на счетчик, а далее через автоматы на распределительные коробки в каждое помещение. В распределительных коробках проводка разводится по комнате для розеток и осветительных приборов.
Постоянный ток — используют: в аккумуляторных батареях, солнечные панели, термопары, в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, телевизионной аппаратуре.
Переменный ток — составляется около 90% от всей потребляемой электроэнергии, это связано с тем что его можно «транспортировать» на огромные расстояния, изменяя напряжение до нужных параметров.
Параметры домашней электрической сети.
Стандартное напряжение для домашних электросетей — 220 вольт, частота — 50 герц. Параметр частоты является неизменным, а вот напряжение в сети может быть отличаться, на него влияют: сетевые нагрузки, состояние оборудования, загруженность подстанции.
Токовая нагрузка.
Все розетки имеют допустимую токовую нагрузку, определить её можно по маркировке, к примеру обозначение «6A» указывает нам на максимальную силу тока в 6 ампер. У всех электроприборов есть технический паспорт, там обязательно указана потребляемая мощность. Не перегружайте розетки, это может привести к выходу оборудования из строя и пожару.
Методы измерения напряжения и тока.
Чтобы измерить показатели напряжения и тока нужно:
Индикатор напряжения — может быть:
- однополюсным — определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля.
- двухполюсным — показывает ток между фазами, а также между нулем и фазой.
Мультиметр — проводит измерения любого типа тока, присутствующего в розетке и проверяет уровень напряжения.
Причины перекоса фаз и его последствия для бытовой техники
Если на площадке расположены три квартиры, то расключение производится следующим образом – общий ноль на все помещения и по одной из трех фаз на каждое. При этом на каждом этаже производится замена стояка. Если на первом третья фаза подключена к двухкомнатной квартире, на втором она пойдет на четырехкомнатную, еще выше это будет питание однокомнатной. Такое чередование позволяет равномерно распределить нагрузку. Если же одну фазу пустить по всем четырехкомнатным квартирам подъезда, да еще и представить холодную зиму с необходимостью использования электрических радиаторов, несложно понять, каким образом перегружается сеть. В этом случае напряжение на линии может упасть. Вследствие перекоса фаз дополнительная нагрузка будет осуществляться и на трансформатор.
Теперь представим, что люди возвращаются с работы (обычно в одно и то же время), на улице потеплело, потому в нескольких квартирах разом выключили радиаторы. Результат предсказуем – скачок напряжения и возможный выход из строя бытовых приборов. Часто подобное случается в квартирах с неправильно подобранной автоматикой и отсутствием розеток с заземлением.
Сколько ампер в розетке? Измеряем силу тока в розетке!
Измерение силы тока. Практическое применение амперметра. Как это работает? 1.
Как измерить напряжение в розетке 220 Вольт мультиметром: полезное видео от Electronoff.
Норма напряжения в сети по ГОСТ 29322-2014
30.09.2014 ГОСТ 29322-92 был заменён ГОСТом 29322-2014 (IEC 60038:2009). Этот нормативный документ определяет новые параметры электросети.

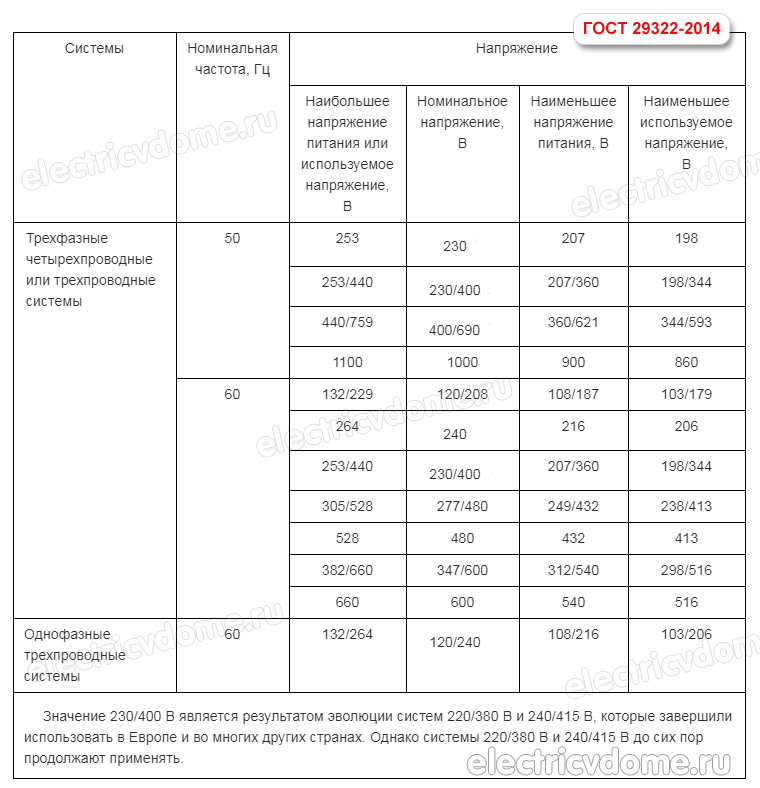

Согласно его нормам напряжение в розетке должно составлять 230В ±10% (207-253 вольта). Частота при этом должна быть 50±0,2Гц. Новые параметры сети 230/400В заменяют ранее действовавшие в России и других европейских странах стандарты 220/360, 220/380 и 240/415 вольт.
Это было сделано для упрощения импорта и экспорта электроэнергии и унификации бытовых и промышленных электроприборов.
Параметры 230/400В расшифровываются следующим образом:
- 230 — фазное напряжение (между фазным проводом L и нейтралью N);
- 400 — линейное напряжение (между любыми двумя фазными проводами L1, L2 или L3).
Важно! Эти значения должны быть не на выходе питающего трансформатора, а в точке подключения электроприборов
Номинальное напряжение, согласно этому ГОСТу, в сетях до 1кВ зависит от частоты и указано в таблице А1:
- в сети 50Гц — 230/400 (фазное/линейное) вольт;
- в сети 60Гц — 120/208, 240 (линейное), 230/400 и 277/400 вольт.
Виды электрического тока в быту
Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.
Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.
В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.
Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.
Постоянный ток
Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.
От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.
Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.
Переменный ток
Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».
Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.
Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.
При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.
В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.
Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.
Как определить ноль и фазу собственными силами.
Для определения нуля и фазы тока существуют специальные отвертки-тестеры.
Она работает по принципу прохождения тока низкого напряжения через тело человека, использующего ее. Отвертка состоит из следующих частей:
- Наконечник для подключения к фазовому потенциалу розетки;
- Резистор, снижающий амплитуду электротока до безопасных пределов;
- Светодиод, загорающийся при наличии потенциала фазы тока в цепи;
- Плоский контакт для создания цепи сквозь тело оператора.
Принцип работы с отверткой-тестером показан на картинке ниже.
Кроме тестовых отверток, существуют и другие способы определить, к какому контакту розетки подключена фаза тока, а к какому – ноль. Некоторые электрики предпочитают пользоваться более точным тестером, используя его в режиме вольтметра.
Показания стрелки вольтметра означают:
- Наличие напряжения 220 В между фазой и нулем
- Отсутствие напряжения между землей и нулем
- Отсутствие напряжения между фазой и нулем
Вообще-то, в последнем случае стрелка должна показывать 220 В, но в данном конкретном случае центральный контакт розетки не подключен к потенциалу земли.
Источники
- https://electric-220.ru/chto-takoe-faza-v-jelektrichestve
- https://amperof.ru/teoriya/faza-v-elektrichestve.html
- https://oxotnadzor.ru/peremennyy-odnofaznyy-tok-yego-opredeleniye/
- https://vdn-plus.ru/odnofaznyy-peremennyy-tok-chto-eto-takoye/
- https://oooevna.ru/odnofaznyj-peremennyj-tok/
Подведем итоги
Электричество – это та энергия, которая задействована повсюду. Это основной источник жизнедеятельности человека, без которого сегодня невозможно выжить. Особенно это касается городов и больших поселков. Люди привыкли, что электричество присутствует в их жизни, как неотъемлемая часть бытия. Поэтому краткосрочные отключения воспринимаются многими, как катастрофа. Поэтому одна рекомендация для всех – экономьте электроэнергию, как показывает жизнь, все не вечно под луной.
Вот почему ученые мужи сегодня ищут новые альтернативные источники электроэнергии, вот почему в настоящее время повсюду устанавливаются солнечные, ветровые, водяные станции, которые могут вырабатывать электричество. Сегодня производители предлагают небольшие установки по выработке электроэнергии, с помощью которых можно отключиться от линий электропередач. Конечно, еще не все так усовершенствовано, как хотелось бы. Но это уже продвижение вперед, так что в недалеком будущем можно ожидать совершенно другой подход к выработке электричества.
