Система охлаждения ваз 2112

Частичный ремонт или полная замена радиатора

Ниже будет прописано во всех подробностях основные особенности, которые могут возникнуть в процессе выполнения ремонтных работ.

Промывка системы охлаждения

Полная замена радиатора может возникнуть, когда засоренности сильно перегревает движок.

Но перед тем как начать замену радиатора сначала можно попробовать его целиком промыть СО движка на автотранспорте. Довольно таки часто оказывается, что промывка сильно помогает и мотор на авто перестаёт перегреваться.

Пошаговая инструкция как следует правильно промывку:

1. Автотранспорт для этого необходимо припарковать на идеально ровную поверхность.
2. Далее отворачивается верхняя крышка у расширительного бачка.
3. Потом сливается ОЖ, при этом открутив заранее нижнюю пробку.
4. Следующим этапом должно последовать скручивание водяной заглушки с бака цилиндров.
5. Она проходит между движком и вентилятором около стартера, потом из него сливается антифриз.
6. В центральную систему вливается вода, и в последующем закручиваются крышки.
7. После выполненных действий двигателю нужно дать определённое время машине поработать и в конце вылить воду из бачка. Если она очень грязная, то данную процесс следует повторить в той же последовательности. По необходимости при большом загрязнение промывку проводят неоднократно, пока вода не станет чистой.
8. После промывания в бачок вливается свежая охлаждающая жидкость. Не следует забывать, что на ВАЗ 2114 СО составляет 7,8 литра и весь общий объём тосола не помещается — это означает только одно в ней возникла заглушка из воздуха. Чтобы избежать перегрева двигателя, её необходимо максимально заправить всю ёмкость.
9. Большинство профессионалов настаивают совершать промывание на не разогретый движок. Это нужно, чтобы впоследствии не обжечься об антифриз. С одной стороны если посмотреть, то это лучший вариант. Но существует одно “ Но”, на не разогретый движок грязь, которая в нем скопилась, осядет на стенках и вероятность добиться эффективного результата промывки окажется очень низкой.

Замена радиатора

Но если промывка оказалась бесполезная, значит его следует заменить и сделать это не сложная задача.

• В 1-ую очередь снимается крышка расширительного бачка.
• Затем сливается тосол из самого радиатора и цилиндров. Перед этим необходимо позаботиться и взять ненужные ёмкости для слития в них старых веществ.
• Далее демонтируется корпус воздушного фильтра, ведь в последующем будет сильно мешать вытащить старый радиатор.
• Следующим шагом делается разъединение штекера от электро вентилятора, и нужно отвернуть 2 винта, которые его удерживают, и вынимается узел.
• Потом ослабляются хомуты со стороны, где удобнее это делать и в последующем отсоединяются патрубки.
• С верхней части вытаскиваются 2 винта, которые крепят его к основной кузовной рамке.
• Наклонив корпус в направлении к самому движку и в последствии с легкостью вынуть нужную деталь. Вот и всё снятие радиатора закончено.
• Обратная сборка производится в обратном порядке, после этого в бачок вливается свежий тосол и запускается движок.

Ремонт радиатора

Если у хозяина машины вдруг появляется желание сделать незначительную починку СО движка собственноручно и это очень часто бывает и относится к вынужденной мере.

1. Если срочно требуется съездить до нужного места только в экстренных случаях.
2. В том случае, когда из семейного бюджета не планировалась смена радиатора.

Все пластмассовые запчасти авто можно пройти специальной смолой эпоксидной или просто запаять. Но если протекание идёт через соты в такой ситуации можно прибегнуть к специальному химсоставу добавив в тосол и в дальнейшем закупоривают место протекания.

Но высока вероятность, что от такой химии, возможно усложнится протекание ОЖ по центральной системе.

И лишь, поэтому собственноручный ремонт считается очень дорогим, и времени тратится на это очень много. На сегодняшний день в магазинах можно приобрести дорогой вариант нового радиатора сделанный из меди — его намного проще отремонтировать.

Замена патрубков

Произвести замену патрубков легко, сначала сливается старая охлаждающая жидкость. Потом ослабляются хомуты, и делается замена. Их можно приобрести в любом специализированном магазине, их продают комплектами, и при этом профессионалы рекомендуют делать замену стразу всех шлангов, которые входят в комплект.

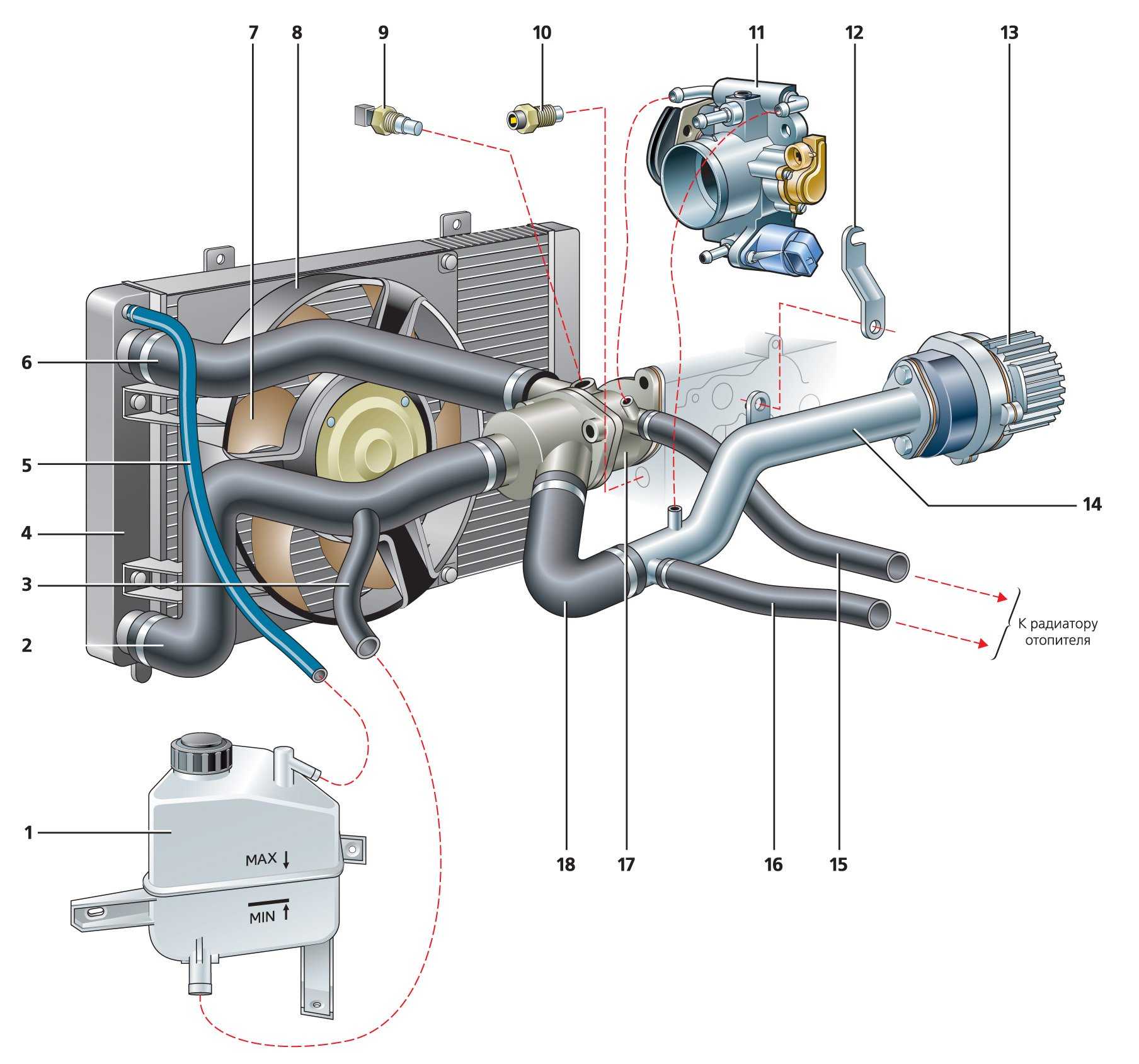

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье — «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Когда нужно менять тосол или антифриз?

Для 14 модели АвтоВАЗа отлично подходит тосол. Производитель по этому поводу не дает четких рекомендаций. Но практика показывает, что антифриз хорошего качества гарантирует высокие эксплуатационные характеристики и, по мнению многих автомобилистов, является лучшим средством.

Итак, охлаждающую жидкость необходимо менять в следующих случаях:

• если речь идет о новом транспортном средстве, то антифриз рекомендуется менять через 60000 км пробега;
• охладитель рассчитан на эксплуатацию в течение 24 месяцев. Поэтому, независимо от «пройденных» километров, его нужно менять не реже чем один раз в 2 года;
• если в результате возникновения течи в патрубках водитель был вынужден доливать воду, необходимо устранить поломку и заменить ОЖ;
• появление цвета ржавчины.

Также охладитель нужно менять в том случае, если проводились ремонтные работы силового агрегата или его демонтаж. Замену необходимо провести даже в том случае, если жидкость находится в идеальном состоянии.

Многих автовладельцев интересует, сколько литров в системе охлаждения ВАЗ 2114 предусмотрено заводом изготовителем?

На 14 модели объем системы составляет 7,8 л, независимо от типа жидкости. Рассмотрим несколько разновидностей тосола, предназначенного для охлаждения силового агрегата ВАЗа. Ниже представлены наиболее распространённые типы жидкостей, а также их особенности.

Любой из перечисленных составов подходит для эффективной эксплуатации транспортного средства. Но автовладелец должен самостоятельно решить, какую жидкость будет использовать, учитывая качество и цены. Не стоит забывать о качественных антифризах, которые служат в среднем на12-18 месяцев дольше.

Особенности комплектации ВАЗ-2115

Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

Особенности конструкции

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Реле включения обогрева заднего стекла контакты. Реле также устанавливают в блоке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Европанель схема подключения

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
• состояние заслонки дроссельной;
• фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
• детонации (реагирует на вибрации привода);
• слежение за массовым расходом воздуха;
• контроль за температурой охлаждающей жидкости;
• контроль скорости;
• регулирование холостых ходов;
• контроль за концентрацией кислорода;
• фиксация состояния педали газа;
• контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль.

Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

10.06.2014

На самарах 2113 2114 устанавливаются два двигателя: 1,5i (Евро-2) 1,6i (Евро-2/3) 1,6i (Евро-3/4 е-газ).

Соответственно предоставляем вам все схемы электрооборудования и питания двигателя под данные двигатели.

На фото представлена схема всего электрооборудования на ВАЗ 2115. Цвета проводов могут отличаться. Для увеличения фотографии, нажмите на неё.

Уход за системой охлаждения

Для того, чтобы система охлаждения функционировала исправно, за ней следует ухаживать и периодически проверять ее состояние. Наиболее ответственной из этих операций является своевременная замена охлаждающей жидкости. Обусловлена она тем, что во время циркуляции по системе ОЖ претерпевает многократные нагревания и охлаждения, в результате чего ее химический состав изменяется и охлаждающие свойства резко уменьшаются.

Для того, чтобы вовремя заменять охлаждающую жидкость, надо ориентироваться на следующие важные правила:

• полностью менять тосол следует каждые 2 года, а антифриз — каждые 5 лет;
• при большом пробеге замена тосола обязательна примерно после 15.000 км, а антифриза — после 40.000 км (эти цифры могут быть несколько больше или меньше — в зависимости от внешних условий);
• при значительном изменении цвета охлаждающей жидкости ее следует обязательно заменить в не зависимости от времени ее использования и величины пробега.

Как можно видеть из приведенных выше правил, использование антифриза более выгодно, и предпочтение следует отдать именно ему.

Замена охлаждающей жидкости

Для того, чтобы не допустить серьезных ошибок, выполнять правильную замену охлаждающей жидкости следует таким образом:

1. Полностью слить всю старую ОЖ из системы.
2. Плотно закрутить все пробки.
3. Залить в систему очищенную (крайне рекомендуется — дистиллированную) воду до отметки максимума.
4. Завести двигатель и дать системе хорошо прогреться (при этом следует избегать перегрева мотора, а холостые обороты следует поддерживать в районе 3000).
5. Выключить двигатель и оставить машину постоять около 7-10 минут.
6. Слить из системы всю дистиллированную воду.
7. Если вода вытекает грязной — вновь повторить всю операцию.
8. После того, как станет вытекать чистая вода, залить в систему охлаждающую жидкость.

Если в ходе эксплуатации автомашины уровень ОЖ падает, то ее можно периодически подливать, но при этом через положенное время (сроки были указаны выше) все равно необходимо выполнить ее полную замену.

Возможные поломки

Что же касается поломок в системе охлаждения, то чаще всего случаются:

• проблемы с радиатором (протечка либо засорение);
• выход из строя термостата;
• разрушение водяного насоса (чаще всего выходят из строя подшипники либо обламывается крыльчатка);
• поломка вентилятора;
• протечка в системе патрубков.

Патрубки системы охлаждения Тогда как проблемы с радиатором и другими агрегатами системы за одну минуту не решить, то проблемы с патрубками довольно легко устранимы — если они потеряли эластичность и стали трескаться, то их просто следует заменить на новые. А в большинстве случаев простой подтяжки хомутиков будет достаточно для решения проблемы с утечками ОЖ из охлаждающей системы.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Схема жгутов задней части 2112

1. общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
2. клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс» (на схеме №2);
3. клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
4. две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
5. боковые указатели поворота (под №6 – левый), под №7 – правый);
6. питание на плафон индивидуального освещения (номер 8 на схеме);
7. питание плафона общего освещения салона (№9);
8. разъем датчика ручного тормоза (№11);
9. задние фонари (на схеме №11 –левый, №12 – правый);
10. разъем датчика температуры салона (№13 на схеме);
11. разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
12. разъем для фонаря освещения багажника (№18);
13. резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
14. колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
15. точки заземления проводки обозначены на схеме как А и А1.

СХЕМА И УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ

В данной статье будет подробно изучена система охлаждения ВАЗ-2114, рассмотрены все ее элементы и особенности. Немного будет рассказано и про типичные поломки, как их избежать. Что такое система охлаждения и для чего она нужна? В первую очередь, она необходима для поддержания оптимальной температуры двигателя внутреннего сгорания. Как и на любом другом двигателе современного автомобиля, на ВАЗ 2114 охлаждение жидкостное с принудительной циркуляцией. В качестве жидкости используется антифриз (отечественный аналог – тосол). В движение жидкость приводится крыльчаткой помпы.

Патрубки системы охлаждения ВАЗ 2114 обеспечивают соединение всех элементов. Так, от блока двигателя идет к радиатору печки тонкий патрубок. С его помощью подается горячий антифриз в салон для отопления. Работа всей системы зависит от того, какая температура жидкости в термостате:

1. Меньше 85 градусов – циркуляция только по малому кругу.
2. Более 85 градусов – движется жидкость по большому кругу.

Разница между большим и малым кругом только лишь в том, что при движении по первому антифриз попадает в основной радиатор.

Система охлаждения двигателя ВАЗ 2114 (СОД) состоит из следующих элементов:

• Радиатора. Он является основной охлаждающей частью в системе и выполняет функцию отдачи тепла жидкости в окружающее воздушное пространство;
• Водяного насоса (помпы). Насос создает принудительное движение антифриза в системе, тем самым охлаждая всю СОД, в том числе и двигатель внутреннего сгорания (ДВС). Насос вращается от ремня ГРМ;
• Патрубков (шлангов). По ним циркулирует антифриз;
• Термостата. Он регулирует прохождение охлаждающей жидкости (ОЖ) по всем патрубкам или только по малому кругу и поддерживает необходимую рабочую температуру ДВС;
• Электрического вентилятора. Вентилятор расположен на плоскости радиатора и за счет создаваемого потока воздуха при включении охлаждает его поверхность. Включается электромотор только при достижении температуры, которую задает датчик (103°C);
• Расширительного бачка. В бачок заливается жидкость, а при срабатывании вентилятора через обратный шланг в него вытекает антифриз, тем самым сбрасывая излишки давления в СОД;
• Пробки расширительного бачка. В пробке есть клапана, которые сбрасывают избыточное давление воздуха, создаваемое в системе при циркуляции тосола.

Схема охлаждения ВАЗ-2114

Схема системы охлаждения двигателя на ВАЗовской модели 2114 проста и практически ничем не отличается от схемы любого другого инжекторного ДВС легкового автомобиля. После запуска двигателя от вращающегося коленчатого вала через ремень ГРМ приводится в движение водяной насос. Помпа создает циркуляцию ОЖ в системе, и антифриз проходит по малому кругу (насос, верхний патрубок, блок цилиндров). При нагревании ДВС до рабочей температуры открывается клапан термостата, и ОЖ через нижний патрубок идет в ДВС по большому кругу.

РАДИАТОР

Радиатор ВАЗ алюминиевый, состоит из двухрядной сердцевины и двух пластмассовых бачков по бокам. ОЖ заливается в него через расширительный бачок, внизу имеется сливная пробка.

ПАТРУБКИ

В комплект патрубков системы охлаждения входят:

• Верхний и нижний патрубки (основные);
• Металлическая трубка водяного насоса;
• Заливной шланг от расширительного бачка к радиатору;
• Обратный шланг от бачка к радиатору;
• Два шланга на подогрев дроссельной заслонки.

https://youtube.com/watch?v=EK7_GSpECNo

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

1. Наполнить ванну водой.
2. Отверстия в патрубках плотно заткнуть.
3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Замена радиатора

Радиатор ваз 2114

• Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
• Охлаждающая смесь сливается в чистую тару.
• Радиаторная система вентиляции отсоединяется от питания.
• Резиновые трубки отсоединяем от системы радиатора и бака расширения.
• Отсоединяются от поверхности кожуха все болты.
• Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
• По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Замена патрубков системы охлаждения ВАЗ 2110

Резиновые трубки для СО

Сегодня мы расскажем вам о том, как выполняется снятие и замена данных элементов

Действовать нужно строго согласно руководству по эксплуатации, соблюдать все меры предосторожности. Это позволит вам уберечь себя и свою машину от лишних неприятностей

Подготовка

Силиконовые

Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.

1. Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
2. Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
3. Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.

Стандартные патрубки со штуцерным разъемом

Стандартные

В случае наличия таких шлангов, работа по их демонтажу выполняется следующим образом:

Шланги теплообменника отопителя

Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.

Схема шлангов

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца . Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

1. Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
2. Снимите металлический зажим, который расположен сверху разъема.
3. Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
4. Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
5. Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Замена

Замена

Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

• Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
• Обязательно поставьте на места новые уплотнительные кольца;
• Наполните систему охлаждения охлаждающей жидкостью;
• Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.
