Подключение накопительного водонагревателя: советы специалистов и пошаговые инструкции

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

• сантехнический;
• электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

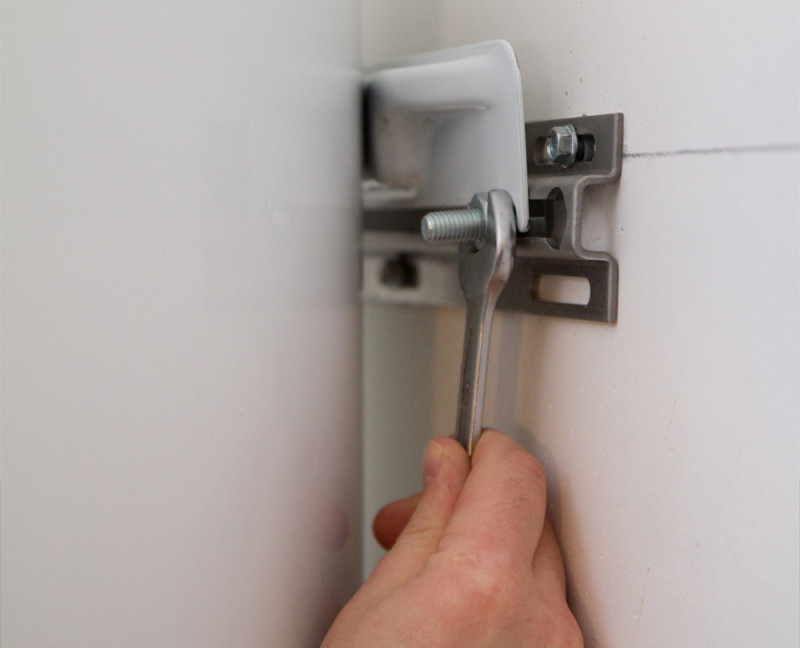

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Подключаем накопительный бойлер

Как известно определяемся с местом для установки нашего бойлера в первую очередь. Чаще всего его вешают горизонтально так как это более привычное расположение в ванной комнате. Модели с плоским дизайном позволят нам сэкономить место, а еще в них и уменьшенный диаметр. За правило взяли подвешивать бойлеры на стены если их объём не больше 220 литров.

Стоит обратить свое внимание на количество крюков, их количество меняет от объёма бойлера. Итак, для горизонтальных видов бойлеров с объёмом 40-160 литров является оптимальным вариантом 4 крюка, на которые будет подвешенный бойлер

А вот для вертикальных видов с объёмом 20-100 литров, вполне хватит и 2 крюков. Они будут очень уверенно держать ваш прибор.

Этапы установки бойлера

Есть два этапа установки бойлера, и каждый из них является значащим для того чтобы правильно установить бойлер самому в ванной комнате, да и вообще в любом выбранном месте.

Придерживаясь каждому пункту этих этапов, вы сможете с лёгкостью установить новокупленный бойлер к себе в квартиру. Советуем вам ознакомится с этими этапами.

Подготовительный этап

Сперва нам нужно определится с местом, в котором мы расположим новенький бойлер. Для этого мы выполняем все условия, которые приведены ниже:

• Месторасположение нашего бойлера должно быть в так сказать свободном месте, что бы мы могли иметь к нему свободный доступ, без каких-либо применений усилий.
• Стена, на которую мы будем крепить бойлер должна быть прочной, стена из гипсокартона не подходит к этому критерию, это вы должны понять сразу.
• Трубы (водопроводные) обязаны быть готовыми присоединению к ним нашей установки.
• Необходимо позаботится о проводке, так как бойлер является достаточно мощным прибором, то необходимо быть уверенным, что проводка выдержит эту нагрузку.

Именно эти критерии очень важны, ведь если о них не задуматься сразу, то после установки бойлера, будет довольно тяжело все это переделывать, а также будет потрачено достаточно много времени на перенос бойлера в другое место.

Для того чтобы установить бойлер самостоятельно необходимо иметь такие инструменты как:

• Перфоратор;
• Тройники;
• Гаечный и разводной ключ;
• Запорные краны;
• Паста;
• Отвертка;
• Герметичная лента;
• Металлопластиковая труба;
• Пассатижи;
• Соединительные шланги;
• Пакля.

Используя эти приборы, установить бойлер в ванной комнате будет достаточно просто.

Основной этап

При установки накопительного бойлера вы сэкономите больше времени и сил, нежели будете устанавливать проточный вид бойлера. Процесс установки бойлера сводится только к тому что его необходимо правильно закрепить, а также правильно подвести к нему трубы. Сделав отверстия в стене, и закрепив в них определенные детали мы сможем с лёгкостью подцепить наш бойлер на нужное нам место.

Распространённые ошибки монтажа

Производитель ссылаясь на нормы СНИП требует при монтаже выполнять изоляцию на трубах ХВС/ГВС слоем – 20 мм и теплопроводностью – 0,030 Вт/м2. При этом изолируют и трубу, и все компоненты.

Страдают без изоляции и сети ХВС, являясь местом, где массово обирается конденсат, создающий антисанитарию. Еще одна распространённая ошибка — монтаж без расширительного бачка, особенно для баков объемами 200 л и более.

Перечень других нарушений:

1. Электрический кабель проведен в высокотемпературной зоне или на острых металлических поверхностях.
2. Нарушен порядок присоединения к водопроводу, указанного в схеме заводом – изготовителем.
3. Нарушен вертикальный/горизонтальный уровень установки.
4. Нет контура заземления обогревателя.
5. Параметры электросети не соответствуют требованиям завода-изготовителя указанного в паспортных данных.

Перед запуском устройства необходимо внимательно осмотреть схему, любая, даже самая маленькая ошибка в установке может стать роковой во время его эксплуатации, поэтому каждый уважающий себя хозяин, должен знать, как правильно подключить бойлер.

Что делать, если индикаторная лампочка не горит, и вода не нагревается

Во-первых, необходимо проверить подается ли питание на аппарат. Возможно, вы начали пользоваться водонагревателем для нагрева воды, но забыли вставить вилку сетевого шнура бойлера в розетку. Если с этим проблем нет, то проверьте, есть ли контакт в кабеле, соединяющем нагреватель с розеткой или электрощитком, в зависимости от того, как у вас производится подключение.

Если водонагреватель подключен к сети, но все еще не работает – настройте ручку терморегулятора. Она может стоять на минимальных значениях. Поверните ручку по часовой стрелке, нагреватель вновь заработает.

Если вы повернули ручку терморегулятора, но нагрев не начался, вероятнее всего сработал защитный термостат. Включение защитного термостата возможно по ряду причин: скачки в напряжении, загрязненность аппарата, образование накипи и др. Защитный механизм запускается автоматически, отключая устройство сразу после его включения.

Чтобы включить водонагреватель, необходимо найти кнопку тепловой защиты. В большинстве случаев кнопка располагается под пластиковой крышкой внизу корпуса бака. Перед тем, как снять защитную крышку, нужно отключить водонагреватель от электросети. После того, как аппарат отключен, можно снять защитную крышку, нажать кнопку тепловой защиты, поставить крышку на место, а затем заново подключить водонагреватель к сети.

Водонагреватели уже стали неотъемлемой техникой нашего быта. Если соблюдать все рекомендации и правильно пользоваться водонагревателем, то он прослужит долгую жизнь. Но не стоит забывать, что бойлеры, как и вся бытовая техника, имеют свойство ломаться. Если поломка серьезная, и ни один из вышеперечисленных способов не помог решить вашу проблему, не пытайтесь разбирать и ремонтировать оборудование сами. При более серьезных вопросах лучшим вариантом станет обращение к опытному специалисту.

Читайте так же:

Лучшие бренды – выбираем водонагреватель

Один из лучших вариантов на современном рынке – водонагреватель от компании Electrolux

Под конец материала нужно посоветовать несколько действительно хороших производителей, который ассоциируются со словом «качество». Ведь все вышеописанное не имеет значения, если хозяин квартиры купит некачественную технику. Она сломается в любом случае, независимо от правильности подключения электрических и водопроводных схем. Поэтому нужно сделать правильный выбор:

1. Electrolux. Кто сказал, что только немцы создают качественную технику? Их прямой конкурент – Швеция. Представлять Electrolux нет смысла, его знает каждый. Бренд создает бытовую технику десятилетиями и заслужил прекрасную репутацию. Водонагреватели этой марки прекрасны. Очень популярны дешевые модели с проточным типом функционирования. Все они маленькие, компактные, легки во время монтажа. Плавное управление температурой, большой функционал – основные преимущества для каждого потенциального покупателя.
2. Ariston. Компания, которая в большей мере специализируется именно на водонагревателях. Основное отличие от конкурентов заключается в очень стильном дизайне, а также большим количеством функций. В сравнении со многими аналогами, большинство моделей имеют выгодную цену. Все бойлеры Аристон могут автоматически отключаться, если произошел сбой в электросети. Такая себе – система безопасности будущего.
3. Bosch. Еще один бренд, который просто невозможно проигнорировать. Титан всей бытовой техники и лидер по продажам водонагревателей накопительного типа. Надежность, легкость в использовании, высокий срок эксплуатации – основные преимущества моделей. Самые популярные модели работают на газу или электричестве.

Все мы живем в 21 веке – современном мире с развитыми технологиями. Но наличие горячей воды до сих пор остается лотереей. Особенно, если человек живет в квартире, где есть центральное водоснабжение. Ремонты, постоянные починки труб – все это влияет на отсутствие горячей воды. Наличие водонагревателя решит все эти проблемы. Используйте вышеописанные схемы и инструкции, чтобы процесс получился максимально легким и правильным.

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Как правильно подключить бойлер к водопроводу и электросети

Чтобы водонагреватель работал долго и минимизировать риски появления неисправностей хотя бы на начальном этапе — необходимо провести грамотный монтаж оборудования, выбрать качественные комплектующие и само устройство для нагрева воды, составить схему подключения (желательно) и выбрать квалифицированного специалиста. Это основные постулаты для того, чтобы понимать что нужно для подключения бойлера и избежать проблем в будущем. Если вы не решаетесь сами проводить монтажные работы, следующая информация все равно будет полезной и необходимой для общего развития и контроля выполнения работы мастера.

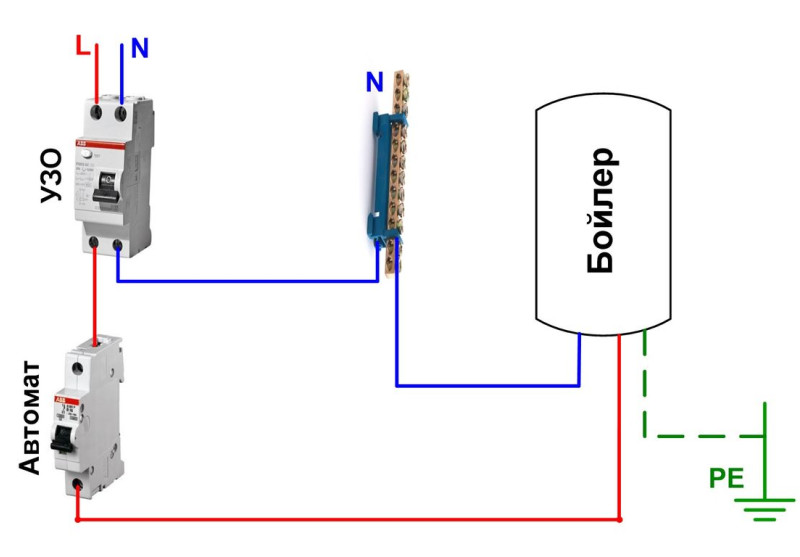

электрическая схема подключения бойлера

Главные моменты на которые обязательно нужно обратить внимание:

Выбор провода (правильное сечение и надежный производитель)

Кабель выбирать с медной жилой и сечением не менее 2,5 мм квадратных.

Важно! Здесь есть нюансы, так что настоятельно рекомендуем к прочтению, чтобы не ошибиться в выборе.

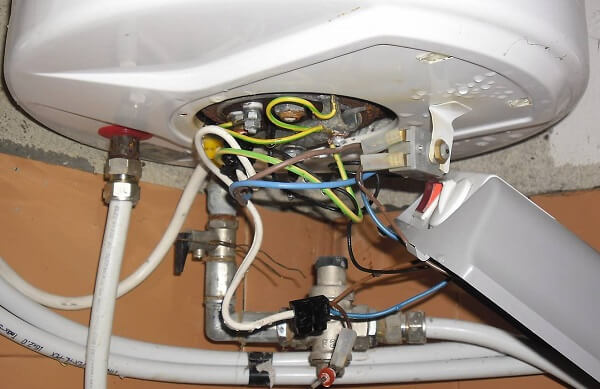

1. На фото как подключить бойлер к электросети
2. Установка УЗО (устройство защитного отключения) на всю линию от электрического щитка до розетки. При верном подключении позволит уберечься от поражения электротоком. Выбирать следует с током утечки 10мА, если прибор используется во влажном помещении. Номинал его должен быть на порядок выше чем у АВ.
3. Прокладывание отдельной проводки от щитка до розетки.

Можно ли подключить бойлер к обычной розетке

Можно подключить бойлер к обычной розетке, но сначала важно учесть несколько факторов:

1. Мощность бойлера: Большинство обычных розеток в бытовых помещениях рассчитаны на нагрузку до 2500 — 3000 Вт (в ряде стран, это может быть 220 В и 10-16 А). Если мощность вашего бойлера не превышает это значение, подключение к обычной розетке возможно

Также очень важно учесть и сечение кабеля.

2. Соответствие разъемов: Убедитесь, что разъем бойлера и розетка совместимы

Если нет, вам потребуется соответствующий переходник.

3. Защита от перегрузки: Рекомендуется использовать устройства защитного отключения (УЗО, дифференциальный автомат, автоматический выключатель и т.д.), чтобы предотвратить возможные перегрузки и короткие замыкания, которые могут повредить электрическую сеть или вызвать пожар.

4. Заземление: Проверьте, что ваша электрическая сеть имеет надежное заземление. Это необходимо для безопасности и предотвращения утечки электричества.

5. Влажность и водонепроницаемость: Бойлер, как правило, предназначен для работы во влажной среде, поэтому убедитесь, что розетка и соединение влагозащищены.

Если все эти факторы учтены, и ваш бойлер подходит для подключения к обычной розетке, то такое подключение возможно. Однако всегда рекомендуется обратиться к опытному электрику для проверки и выполнения работ, связанных с электричеством, чтобы обеспечить безопасность и правильное функционирование.

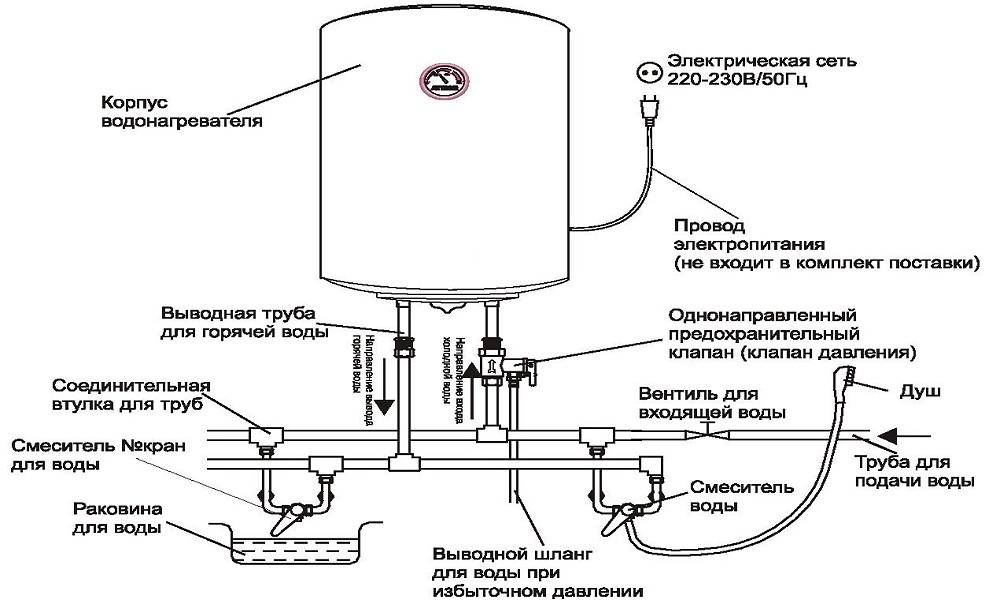

как подключить бойлер к воде — общая схема

Проводя работы по подключению водонагревателя к водопроводу может понадобиться:

1. 1. Измеритель уровня
2. 2. Рулетка
3. 3. Разводной ключ или гаечные под определенный размер гаек
4. 4. Фильтр грубой очистки (если не установлен)
5. 5. Шланги, прокладки, фум, пакля (зависит от способов монтажа)
6. 6. Предохранительный клапан
7. 7. Понижающий редуктор (если давление воды выше нормы)
8. 8. Если вода плохого качества, можно и нужно использовать дополнительные фильтра для продления срока службы девайса.
9. 9. Крепежные элементы выбираются в зависимости от типа стены (гипсокартон, пустотелый кирпич, бетон и т.д.)
10. 10. Дрель или перфоратор

Фото подключение бойлера к системе водоснабжения

Обозначения на схеме:

1 — трубка для слива избыточного давления воды

2 — предохранительный клапан

3 — шаровые (отсекающие) краны

4 — запорные краны холодной и горячей воды

5 — водопроводные трубы

В зависимости от типа труб могут понадобиться дополнительные элементы и инструмент. Изучение инструкции пользователя также поможет выбрать место установки и избежать типичных ошибок, если вы решите проводить подключение бойлера к водопроводу самостоятельно.

Классификация бойлеров

Бойлеры по своей классификации делятся на 2 вида. Первый это накопительный, а второй – проточный. Давайте подробнее о них поговорим.

Накопительный бойлер

В большинстве случаев они имеют форму бака, в которую наполняется сперва холодная вода. А в середине этого резервуара присутствуют элементы, которые нагревают воду до определённой температуры. С помощью прослойки, которая находится между резервуаром и внешними стенками бойлера, вода которая находится в ней может с легкостью оставаться горячей на протяжении долгого времени.

Нагрев воды на прямую зависит от количества объема бойлера. Всем известно, что чем больше бойлер имеет объёма, тем он дольше будет нагревать воду до определенного уровня, после того как приобретет необходимую температуру, нагрев прекратится автоматически. Именно таким образом бойлер обеспечивает нас горячей водой на протяжении долгого времени. Выбор накопительных бойлеров превеликий, поэтому вы с легкостью сможете подобрать для себя оптимальным вариант. Он чаще всего покупается для больших семей, которым необходимо большое количество горячей воды. Обычно такие бойлеры не требуют великого электроснабжения, в среднем они берут от 1 до 2,5 кВт/час. Один единственный минус — это то что данная вещь занимает в вашей ванной комнате достаточно много места, что не сильно хорошо. Но его с легкостью можно вписать к интерьеру ванной комнате, поэтому этот минус автоматически убирается.

Проточный бойлер

Именно эти приборы не занимают много места в вашей ванной комнате, они являются достаточно компактными, что дает им большой плюс. Также человек, который использует данный бойлер получает горячую воду сразу же как включает этот прибор. Но из жирных минусов можно выделить то что электроэнергии он кушает в 2, а то и в 4 раза больше накопительного бойлера, а конкретно примерно около 5-6 кВт/час. Если вам нужно небольшое количество горячей воды, которую вы будете использовать изредка, то этот прибор подойдет вам больше всего.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

>Подключение водонагревателя к водопроводу

Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.

Необходимые инструменты для установки накопительного нагревателя

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

Для установки бойлера потребуются:

• дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
• отвертка;
• болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
• пара газовых ключей либо разводных гаечных;
• строительный уровень;
• плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

• для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
• для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
• для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Видео: монтаж водонагревателя в доме своими руками

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на монтаж. Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

Заключение

Если после прочитанного вы все-таки решились вызвать мастера для установки бойлера, то вы цена на эту услугу будет колебаться в довольно большом диапазоне. Ведь цена напрямую зависит от объёма устройства, количества проделанной работы для установки бойлера и много другое. Базовая установка бойлера имеет такие элементы как монтаж бойлера, подсоединение к электроснабжению, водопроводу, инструктаж по технике безопасности, а также довольно много различных элементов за которые придётся платить. Можно еще воспользоваться дополнительными услугами такими как установка крана, прокладка кабеля, установка автомата и тройника.

Теперь просим вас самостоятельно свесить все плюсы и минусы. Стоит ли каждые полгода платить мастеру за то, что он просто почистит ваш бойлер, ведь если вы в нем не разберетесь сразу, то последующая даже самая маленькая мелочь будет вас настораживать и вы вновь и вновь будете вызывать мастера. Мы советуем вам потратить несколько часов для изучения инструкции вашего бойлера, и в будущем делать все самому, таким образом вы не только сможете сэкономить свои деньги, а и помочь своим друзьям и знакомым с проблемой установки бойлера, а также помощью в его стабильной работе, после какой-либо неисправности.

Также мы предлагаем вам просмотреть видео по установки бойлера, посмотрите его внимательно, и проблема с установкой бойлера вас больше не затронет.
