Прокладка внутренней канализации 🚽 в частном доме своими руками, схема монтажа и разводки канализационных труб

Допустимые расстояния

Если водопроводная и канализационная системы разрабатываются самостоятельно, то это не значит, что требованиями СНиП можно пренебрегать. При строительстве канализации и водопровода должны быть учтены минимальные расстояния, регламентируемые нормативным документом.

При строительстве расстояние между сетями водопровода и канализации должно соответствовать минимальным значениям СНиП. СНиП требует, чтобы расстояние по горизонтали между водопроводом и канализацией было не менее 1, 5 м. При этом расстояние по вертикали между водопроводом и канализацией должно быть не менее 0,4 м. Учитывая диаметр и материал трубы, расстояние от водопровода до канализации составит 1,5-5 м.

Согласно СНиП, расстояние между вводом водопровода и выпуском канализации также должно быть учтено при строительных работах. Поэтому перед началом устройства канализации нужно обязательно изучить нормы и требования СНиП.

Чтобы знать, как провести канализацию в квартире, не нарушая требования нормативных документов, нужно систематически интересоваться актуализированными редакциями СНиП.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

• теплопроводность на низком уровне;
• монтаж не составляет большого труда;
• высокая надежность в эксплуатации;
• доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

• прибор учета потребления воды – водомер;
• регулирование движения потоков воды осуществляется раздельными вентилями;
• для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
• в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
• устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
• в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
• компенсатор;
• если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
• для стояка обязательно монтируется ревизия;
• все места соединений рекомендуется обрабатывать герметиком;
• цемент.

Монтаж нового стояка

Если вы удаляли не только часть стояка, но и тройник монтаж вертикальной трубы можно произвести по следующей схеме.

Шаг 1. В освобожденный от старого герметика раструб нижней трубы вставляют резиновый уплотнитель, смазанный герметиком.

В освобожденный от старого герметика раструб нижней трубы вставляют резиновый уплотнитель, смазанный герметиком

Шаг 2. Теперь в раструб устанавливают тройник.

Тройник

Шаг 3. На стене карандашом отмечают ось стояка.

Шаг 4. Собирают стояк без резиновых уплотнителей и с целью проверки устанавливают его на место. В этот момент на стену можно нанести разметку мест монтажа крепежей. В стандартных квартирах хватает 3-4 хомутов. Если есть какие-то погрешности в сборке стояка, то их поправляют.

Шаг 5. Монтируют в стену крепления на кронштейнах.

Шаг 6. Собирают стояк на чистовую, используя в этот раз резиновые уплотнители и герметичную смазку. Вверху соединяют его с чугунной трубой манжетой, а нижнюю часть вставляют в тройник. Фиксируют стояк к стене хомутами.

Сборка стояка

Существуют 2 типа фиксации.

1. Возле раструбов применяют жесткое крепление, осуществляемое при помощи туго затянутых хомутов с резиновыми прокладками.
2. Дополнительную фиксацию можно осуществить плавающим соединением, которое производят теми же хомутами. Резиновую прокладку при этом не применяют, а крепежи затягивают не сильно.

Монтаж стояка окончен. Можно приступать разводке.

Последовательность

Для установки эффективной, и правильно построенной канализационной системы требуется создать схему разводки канализации в частном доме. При наличии нескольких этажей все горизонтальные участки следует свести к одному стояку. Это позволит создать единую канализационную систему.

В местах соединения вертикали и горизонтали устанавливается тройник или крестовина. Выбор соединительного элемента зависит от планировки. Требуется обеспечить достаточный уклон для наружной канализационной системы. Для создания большей мощности смыва, рекомендуется использовать насос. На тройник следует монтировать вертикальные пластиковые трубки, высота подбирается соответственно параметрам используемого сантехнического прибора.

Как устроена канализация в многоквартирном доме

Схема канализации многоквартирного дома Удаление загрязнённых бытовыми отходами стоков устраивается по принципу самотёка, поэтому важно соблюсти углы наклона труб, предусмотренные для подключения каждого сантехнического прибора. Канализационный стояк с одной стороны имеет выход в атмосферу, а с другой – вывод в смотровой колодец. Раковины, ванны, душевые кабины подключаются к канализации через сифоны, которые препятствуют проникновению газов в жилые помещения

Конструкции унитазов и биде предусматривают встроенные гидрозатворы

Раковины, ванны, душевые кабины подключаются к канализации через сифоны, которые препятствуют проникновению газов в жилые помещения. Конструкции унитазов и биде предусматривают встроенные гидрозатворы.

Залповые сливы при использовании туалетов, создают разрежение, которое уравновешивается атмосферным воздухом, поступающим в стояк через вывод на крыше. Без этого устройства зона низкого давления способствовала бы присасыванию воды из сифонов, освобождая путь для выхода скопившихся газов.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

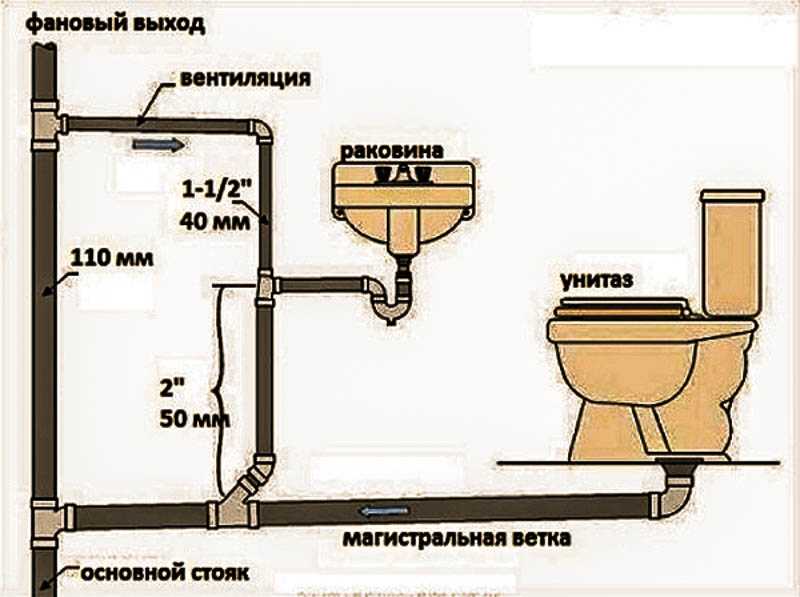

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Основные проблемы компоновки и проектирования

«Умный» септик позаботится о сохранности флоры и фауны участка На этапе проектирования важно учитывать следующие моменты:

Пиковую нагрузку на канализацию, или так называемый «залповый сброс»

Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.

Как вода подаётся в дом – централизованный источник, колодец или скважина.

Принцип удаления очищенных сточных вод

Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.

Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.

Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.

Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.

Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.

Методы повышения эффективности канализационной системы

Для того чтобы повысить эффективность канализационной системы частного дома, а также обеспечить длительное непрерывное функционирование, достаточно соблюдать несколько несложных правил:

• Систематически осуществлять промывку внутреннего и внешнего трубопровода большим количеством горячей воды;
• Предотвращать попадание в канализационный сток жировых отходов, особенно животного происхождения, охлаждаясь жиры затвердевают на стенках и могут стать причиной закупорки;
• Осуществлять своевременную откачку осадочных масс из септика;
• Использовать в сантехнических приборах, особенно в кухонной мойкой и в ванной, защитных сеток мусороуловителей, для того чтобы предотвратить попадание волос, грязи и прочих нерастворимых отходов в сток.

Первый этап – планирование

Схема канализации квартиры

Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:

• места расположения сантехнических приборов: унитаз. раковина. душевая кабина. ванна. посудомоечная машина. биде;
• длина и диаметр труб;
• расстояние от стен до сантехники и труб;
• расположение стояка;
• диаметр сифонов для подключения раковины и ванны;
• количество соединительных элементов (фитингов);
• угол наклона системы ;
• расположение ревизионных точек.

Если не намечается подключение новых точек, то можно не изменять существующую разводку канализации. Это упростит подсчет необходимого материала. Длину всех труб измеряют на месте, если они проходят сквозь стену, то потребуется размер каждого участка.

Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:

• для стояка сечение – 110 мм;
• для унитаза – 110 мм;
• для ванны, мойки и других приборов – 50 мм.

Для подключения некоторых приборов иногда используют трубу 32 мм.

Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.

Монтаж

Определившись с выбором, можно приступать к установке. Для начала в квартире демонтируется вся старая система водоснабжения, вплоть до отсекающих кранов, которые, кстати, тоже лучше заменить. Для замены входных кранов лучше пригласить сантехника, который заодно перекроет воду по всему стояку. После этого рекомендуется спланировать как будут расположены новые трубы. Можно установить их на место демонтированных или сделать абсолютно новую разводку. Теперь можно приступать непосредственно к монтажу. Схема проведения работ выглядит следующим образом:

Сразу за входными кранами устанавливаются фильтры грубой и тонкой очистки. Если вы выполняете работу своими руками, то помните: фильтры всегда устанавливаются съёмным баком вниз. Иначе от них не будет никакого прока. Монтаж выполняется при помощи резьбовых соединений. Чтобы не было протеканий, между витками резьбы наматывается льняная нить.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Энергосберегательные технологии: основы энергосбережения в квартире

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

• установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
• устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Внешняя

Внутренняя

Выбираем трубы для внутридомовой канализации

Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.

Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.

Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.

Каждый из видов пластика имеет свои особенности и температуру эксплуатации:

Материал	Температура эксплуатации	Особенности
полиэтилен	до 50 градусов	неустойчивы к ультрафиолету
полипропилен	до 80 градусов	легко деформируются при механическом воздействии
поливинилхлорид	до 40 градусов, при кратковременном воздействии – до 80 градусов	растягиваются при продолжительном контакте с горячей рабочей средой

Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.

Подключаемые приборы	Диаметр трубы
мойка, стиральная машина, биде	от 32 мм
душевая кабина, ванна, кухонная мойка	от 50 мм
два и более прибора одновременно	0т 75 мм
унитаз, стояк	от 110 мм

Монтаж канализации

Монтаж канализации можно начинать после фиксации герметиком новой резиновой манжеты в раструбе тройника. Нужно иметь в виду, что цена замены канализации в квартире будет зависеть от выбранного материала.

Для установки канализационной системы лучше приобрести пластиковые трубы. Доступная цена, легкий вес и простота монтажа – главные преимущества этих труб.

Особенности монтажных работ:

1. Установка унитаза. Чтобы соединить унитаз с канализацией, понадобятся ПВХ трубы диаметром 110 мм.
2. Выполнить максимально плавный переход к трубам, диаметр которых равен 50 мм.
3. Сделать «мостик», диаметр которого будет равен 100-150 мм. И далее выполнить переход на трубу диаметром 50 мм, прочно фиксируя все места соединений.

Вся канализационная система собирается очень просто. Нужно лишь соединять через прокладки канализационные трубы. Прокладки гарантируют отличную герметичность. На всякий случай можно воспользоваться силиконовым герметиком.

Кстати, схема канализации в хрущевке гораздо проще, чем в новостройках. Она имеет два элемента: стояк и внутреннюю разводку. Стояк является главной трубой системы водоотведения, а внутренняя разводка – это канализационный трубопровод в помещении. Особенность хрущевской канализационной системы – сточные воды должны передвигаться к основному стояку самотеком.

Что потребуется для монтажа внутренней канализации

Чтобы обустроить систему канализации внутри дома, нужен подробный чёртеж. При проектировании указывают все приборы и их месторасположение. Специалист учитывает общую планировку здания. Для частных домов лучше всего использовать трубы, которые имеют диаметр 100 мм.

Нарушение работоспособности системы может быть связано с подвижками грунта. Для наружной канализации рекомендуется использовать гофрированные трубы, которые отличаются повышенной прочностью. Это позволяет избежать разрушения канализации.

В качестве инструментов для резки пластиковых изделий потребуется пила и острый нож. Обеспечить герметичность соединений можно с помощью резиновых уплотнителей. Они вставляются в раструбы.

При укладке трубопровода используют несколько разновидностей фасонных элементов:

1. Чтобы оформить углы можно воспользоваться отводами, имеющие загиб 45-90 градусов. На их концах находятся уплотнители, которые позволяют соединить обрезки труб.
2. Для соединения труб разной толщины применяют переходные муфты. При этом нужно учитывать температурный фактор. Получить более плотное соединение можно за счёт нагрева элементов перед монтажом. После остывания трубы будут намного плотнее соединяться между собой.

Типы колодцев

Специалисты рекомендуют использовать для загородного дома несколько разновидностей колодцев.

Накопительный коллектор представляет собой герметичную ёмкость, в которую поступают нечистоты. В дальнейшем сточные воды необходимо будет откачивать.

В двухэтажном коттедже можно вырыть фильтрующий колодец. Глубина котлована должна быть около 3 м. Стенки укрепляют с помощью бетона или кирпича. На дне колодца устанавливают фильтр, который должен иметь толщину до 80 см.

Септик способен перерабатывать большие объёмы бытовых стоков. При этом нужно учитывать производительность системы. В камере должен помещаться объём жидкости, который семья потребляет в течение 3 дней.

Колодец с доочисткой состоит из нескольких камер. Герметичные ёмкости служат для отстаивания нечистот. Причём осадок перерабатывается бактериями. После предварительной очистки жидкость подаётся в последнюю камеру и проникает оттуда в почву.

Обеспеченные владельцы загородных домов устанавливают станцию глубокой очистки. Устройство представляет собой колодец, оснащённый биореактором и фильтром. Сточные воды очищаются от патогенных микроорганизмов. В процессе работы станции происходит отделение органических соединений. Их можно использовать в качестве удобрения.

Правила укладки канализационных труб

Начинают монтаж чугунных канализационных труб от того места, где труба выходит из здания и продолжают до места соединения трубы с центральной канализации или до патрубка септика.

От стен здания трубы укладывают в траншею, разворачивая каждую раструбом против движения стоков. То есть в наклонной траншее раструб должен быть соответственно ниже гладкого конца трубы.

Когда трубы разложены, их старательно очищают со всех сторон от земли и прочих загрязнений. После этого проверяют наличие и целостность всех уплотнителей из резины,  проводят предварительный замер вхождения трубы в раструб. Для облегчения процесса используют смазку на основе силикона или жидкое мыло.

Предварительный замер вхождения трубы в раструб

При соединении труб их вставляют друг в друга не до упора, а оставляя сантиметровый зазор (можно заранее для удобства поставить метку).

Возможно, Вас заинтересует информация-монтаж канализации в квартире

Если у трубопровода предусмотрены повороты, то в таких местах используют повороты с углом градусов. Использование отводов с прямым углом 90 градусов не разрешается.

Варианты укладки канализационных труб

При укладке труб обязательно следует проверять правильность уклона.

На этапе монтажа труб устанавливают ревизионные (смотровые) колодцы для контроля работы канализационной системы и облегчения процесса чистки при возникших засорах.

Монтаж трубопровода и ревизионной трубы

Монтаж трубопровода и ревизионной трубы

После монтажа рекомендуется провести проверку герметичности с помощью мыла (следует смазать места соединения труб, чтобы убедиться в герметичности соединений), произвести пробный запуск системы, затем подумать об утеплении наружных канализационных труб вспененным полиэтиленом (Стенофлекс) или другим материалом.

Монтаж канализационных труб

Утепление канализационных труб

В качестве утеплителей, необходимых для бесперебойной работы канализационной системы в холодное время года, применяют утеплители формового типа или рулонные. Первые производят непосредственно под форму труб и укладывают вместе со слоем гидроизоляции, вторые просто наматывают на трубы вручную.

Также для защиты канализации от промерзания успешно применяют нагревающий кабель, который при установке надежно изолируют от попадания влаги из грунта. Впрочем, всегда можно сэкономить средства и время, если приобрести канализационные трубы для укладки в землю с уже вмонтированным утеплителем.

Монтаж отводных линий

Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:

1. Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
2. Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
3. Ключи, отвертки, плоскогубцы.

Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.

К особенностям проведения монтажных работ можно отнести следующие моменты:

1. Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
2. Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
3. При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.

Наиболее важными участками системы являются:

1. Повороты.
2. Окончание внутренней системы.
3. Начала стояков.

В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.

Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.

Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.

1. Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
2. Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
3. В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
4. Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
5. Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.

Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.

Как определить уклон трубы в траншее

Чтобы определить, как правильно проложить канализацию, нужно составить проект, в котором учитывается:

• глубина промерзания грунта;
• глубина входа канализационной трубы в септик или общую трубу;
• количество поворотов;
• близость грунтовых вод.

Правильная укладка канализационных труб в траншею подразумевает соблюдение уклона. Уклон каждого погонного метра трубы диаметром 110 мм должен быть не меньше 2 см в сторону стока. При меньшем уклоне вода будет уходить в общую канализацию медленно, без эффекта самоочищения. Поскольку при выводе стоков из дома их температура 15-20ºС, выход из строения достаточно углубить на 50 см. Если уложить трубу на такой глубине нет возможности, ее надо хорошо утеплить. Трубопровод не заглубляют в случае близкого залегания грунтовых вод, в этом случае его утепляют по всей длине. Использовать для канализации под землей можно такие материалы:

• вспененный полиэтилен;
• пенопласт;
• керамзит.

Траншея для труб должна быть с минимальным количеством поворотов, оптимально — прямая. При наличии в траншее изгибов и длине системы более 12 м устанавливаются смотровые колодцы для устранения засоров и поломок. Прокладка наружной канализации на первом этапе предполагает проведение земляных работ. Для труб диаметром 110 мм копают траншею шириной 60 см и глубиной на 10-15 см ниже проектируемой для создания амортизационной подушки.

Дно траншеи хорошо выравнивают и утрамбовывают. Насыпают на дно песок или мелкий гравий. Как правило, сборка канализационного трубопровода проводится вне траншеи из-за неудобства работы в ней. Затем трубы аккуратно опускаются в траншею и укладываются на песчаную подушку согласно рассчитанному уклону. Угол уклона замеряют, при необходимости подсыпают песок. Не стоит делать уклон очень большим, вода не должна стекать бурлящим потоком. Класть канализационные трубы в траншею необходимо без провисаний, под направляющий шнур.

О необходимости ремонта

Первым делом стоит разобраться боле детально в том, что же это такое — санузел. По общему описанию это комната, которая должна иметься в каждом доме или квартире. Ее используют для самых разных гигиенических процедур. В некоторых случаях санузлы являются совмещенными. В целом же санузлы делятся на два вида:

1. Первый вид называют раздельным. В этом случае туалет и ванная комната разделены перегородкой и имеют отдельные входы.
2. Второй – это санузел совмещенного вида, когда и туалет, и ванная находятся в одном помещении с одним входом. Перегородка в этом случае, конечно, отсутствует.

Прогресс не стоит на месте. Прогрессивное развитие коснулось абсолютно всех сфер жизни человека. И квартирный санузел не остался в стороне. Современные стандарты комфорта побуждают владельцев переделывать из обычного санузла целый банный комплекс, в котором располагают все нужную сантехнику и прочее.

Большинство владельцев хотят сделать так, чтобы санузел полностью совпадал с их понятием о комфорте и чистоте. В случае, когда владельцы выполняют ремонт санузла своими силами, то первым делом подготавливается проект, в котором будут учитываться личные вкусы хозяев и, конечно, дизайнерское направление.

Ремонт ванной комнаты и туалета делится на два типа:

1. Первый тип – это косметический ремонт, который подразумевает выполнение самых обычных отделочных работ. Самое большое, что выполняется при косметическом ремонте — это установка нового унитаза, если старый совсем непригоден к использованию.
2. Второй тип – это капитальный ремонт, когда санузел практически полностью перестраивается, проводится замена всех видов труб и сантехнических проборов.

Теперь давайте поговорим более подробно об особенностях выполнения ремонтных работ при косметическом и капитальном ремонтах.

Разводка канализации в квартире: схема

Прежде чем приступить к монтажу канализации, составляют схему, по которой будут выполняться работы.

Для схемы удобно использовать миллиметровую бумагу. Сначала чертят план квартиры в масштабе. Не обязательно отмечать все комнаты, достаточно указать те, где проходит разводка. Помещение включают в план даже, если труба просто проходит через него.

В случае если идет замена старой канализации, вопрос решается просто: можно воспроизвести существовавшую схему. Но если монтируют новую систему, то для нее необходимо произвести расчеты и указать, где будут располагаться трубы, какое между ними заложено расстояние, их длину и диаметр, а также уклоны.

В плане должно быть указано расположение каждого элемента системы с обозначением расстояния от стены. Если трубу прокладывают через несколько комнат, то следует обозначить ее параметры для каждого помещения. Это необходимо даже в тех случаях, когда размеры комплектующих одинаковые.

Для сплошной трубы, проходящей сквозь стену, указывают не только общую длину, но и размеры каждого участка.

Также на схеме отмечают расположение центрального стояка, все служебные узлы и фитинги.

Пример схемы канализации в санузле

Совет. Проект, составленный специалистом, стоит довольно дорого. Но ошибки на этапе планирования могут обойтись впоследствии еще дороже. Поэтому рекомендуется показать готовую схему, выполненную своими руками, профессионалу для экспертизы. Это позволит избежать досадных промахов.

Моменты, которые необходимо учитывать при составлении схемы:

• Выводные трубы разного сантехнического оборудования отличаются диаметром. Подводку к унитазу или биде выполняют при помощи труб сечением не менее 100 мм. Для других устройств подойдет трубопровод диаметром 50 мм;
• Нельзя подключать выводные трубы большего диаметра к горизонтальным отводам с меньшим диаметром;
• При выборе места для установки приборов следует учитывать, что подвод к сифону должен иметь длину не более 1,5 метров, если он жесткий, и не более 0,8 метров − если гофрированный. На горизонтальной плоскости углы не должны быть меньше 120°, а в идеале горизонтальных углов вообще не должно быть;
• Слив стиральной и посудомоечной машины не надо поднимать над полом. Приборы оборудованы центробежными насосами, отработанная вода удаляется под напором.

Внимание! По возможности не следует приобретать бытовую технику до составления тщательной схемы. В противном случае могут возникнуть сложности с установкой и подключением

Можно ли экономить на услуге по замене канализации?

Многие считают, что замена канализационной трубы, не такая уж сложная работа и доверить ее можно сантехнику-самоучке или никому не известной фирме, дабы немного сэкономить. Есть много организаций, предлагающих свои услуги в сфере сантехнических работ, но не каждая может выполнить их качественно и с гарантией.

Неквалифицированные сантехники допускают небрежности в работе, делают работу долго, не организованно и замена канализационной трубы в квартире превращается в «стихийное бедствие». Последствия такой некачественной работы могут быть самыми разными. Это и возможные протекания из-за не правильного соединения труб, зловония, распространяющиеся по квартире и потребность в повторном монтаже. Тогда стоимость замены канализационных труб будет намного выше.
