Автономная канализация на даче, выбираем простой вариант

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

• дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
• песок с размером частиц 1-1,5 мм;
• гравийная засыпка с величиной фракций материала 20-40 мм;
• геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

1. Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
2. Определяют направление прокладки дрены и места установки сборников жидкости.
3. Производят разметку на участке.
4. Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
5. На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
6. Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
7. Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
8. Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
9. Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
10. Все соединения проверяют на наличие утечек.
11. После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
12. Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

1. вырывают траншею необходимой ширины глубиной 1-1,5 м;
2. дно покрывают слоем песка толщиной 10 см;
3. сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
4. на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
5. покрывают на 10 см слоем щебня;
6. застилают геополотном;
7. укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

Проект канализации

Сделать канализацию на даче своими руками, можно предварительно изготовив проект на основе всех проведённых расчётов. Для этого необходимо изучить нормативные документы, которые определяют, как правильно проводить работы, и их последовательность.

Действующие нормативные документы, согласно которым выполняется устройство канализации на даче:

• СНиП 2.04.03-85 «Канализация. Наружные сети»;
• СНиП 2.04.01-85 «Внутренний водопровод и канализация»;
• СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
• СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны».

Перед тем, как провести канализацию на даче, необходимо произвести расчёты, приобрести оборудование и утвердить её проект.

Далее составляются схемы внутренней и наружной канализации.

Схема внутренней канализации

Разрабатывается с учётом расположения сантехнических приборов, к которым относятся ванны, мойки, стиральные и посудомоечные машины, туалет.

Перед проектированием канализации, устанавливаемой на даче своими руками, изготавливается схема, на которой указываются важные моменты:

1. Места установки всех узлов, применяемых для канализации. Это необходимо для того, чтобы правильно определить место расположения центрального стояка. Для одноэтажного дачного дома достаточно одного стояка. В многоэтажных домах можно построить два стояка. Таким образом, получают минимальные расстояния до точек подключения сантехприборов в доме. Например, туалет должен находиться как можно ближе к месту входа в главный стояк;
2. Между стояком и унитазом не производят дополнительных подключений, иначе при смыве унитаза будет вызываться отсос воды из подключённых в этом месте сифонов. Результат – появление неприятного запаха. Если необходимо подключить слив умывальника, это необходимо сделать через фитинг до места установки унитаза;
3. Уровень установки унитаза должен быть ниже других источников сточных вод на каждом из этажей, иначе вода будет поступать в сливные отверстия этих приборов;
4. Какой возможный объем грязной воды будет утилизироваться через каждую точку подключения;
5. После кухонной мойки или посудомоечной машины желательно предусмотреть жироуловители;
6. Для поворота необходимо по возможности избегать поворотов труб под прямым углом. Проводим такое соединение с помощью двух колен по 45 градусов. Это значительно сократит количество засоров;
7. Расположение мест выхода канализации на улицу необходимо сделать как можно ближе к приёмной камере септика или выгребной ямы. Это обеспечит сокращение числа поворотов и надёжный слив самотёком, без применения дополнительных насосов;
8. Расположение вытяжки из стояка. Она называется фановой трубой. Этот элемент должен быть выше конька дома и располагаться не ближе 4 м от окон. Иначе в доме могут появиться запахи из канализации;
9. Наличие смотровых люков в стояке для прочистки засоров;
10. Звукоизоляция трубы стояка. Её можно выполнить минеральной ватой и зашить гипсокартоном. В противном случае о посещении кем-либо санузла будет знать весь дом.

Построенная канализация на даче своими руками будет исправно работать только при соблюдении всех вышеуказанных пунктов.

Важно! Применяемые трубы должны быть одинакового исполнения. Присоединительные размеры пластиковых, чугунных и керамических изделий не позволяют соединять их между собой без применения дополнительных переходных устройств, что снижает надёжность и герметичность

Схема наружных частей канализации

Перед построением этой схемы проведите учёт:

Рельефа земли на участке

При этом принимается во внимание удобство пользования участком, после того как канализация для дачи будет готова. Канализационное оборудование не должно мешать свободному передвижению по территории и быть достаточно заглублено и не мешать земляным работам, например, перекопке грунта. Водопровод и канализация, согласно руководящим документам, не должны пересекаться

Вытяжка септика может стать источником неприятного запаха и испортить отдых; Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика

Водопровод и канализация, согласно руководящим документам, не должны пересекаться. Вытяжка септика может стать источником неприятного запаха и испортить отдых; Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Обратите внимание! Правильные схемы внутренней и наружной канализации позволят грамотно составить её проект и существенно снизить финансовые затраты на материалы, сократить объём строительных работ

Разработка схемы и составление чертежа

Грамотно разработанный план призван создать единую систему в санузле. Все элементы увязываются между собой таким образом, чтобы использование каждого было удобным и эффективным. Если туалет отдельное помещение, то монтаж трубопровода выполняют в едином комплексе с ванной.

Удобнее и проще составить схему в несколько этапов. Начинают с измерения помещения рулеткой, записывают точные данные. Рисуют эскиз с использованием масштаба. На нем показывают расположение дверного проема и сантехнических приборов

Определиться с ними очень важно: установку планируют таким образом, чтобы оставалось достаточно свободного пространства. Практики советуют вырезать условные изображения и передвигать их по плану, чтобы выбрать самое оптимальное место

Дальше намечают разводку. В схему включается:

• запорно-регулирующая арматура, фильтры, фитинги, клапаны;
• канализационный коллектор;
• полотенцесушитель;
• счетчик.

На бумагу наносят расположение труб, не допуская их пересечения. По-иному делают, если невозможно выполнить это требование. Магистрали водопровода и удаления стоков размещают рядом, чтобы при необходимости поместить в общий короб. Стараются уменьшить количество соединений и обеспечивают свободный доступ к приборам и счетчику.

Не следует усложнять схему, ее выполняют самым простым и доступным методом. Основные коммуникации идут горизонтально немного выше пола, от них вверх по перпендикуляру к приборам подключают воду. Канализацию можно выполнить без вертикальных стояков, используя тройник, в который направляют гофрированный шланг.

Процесс изготовления септика своими руками

1. Копаем яму под септик и инфильтратор

Корпус септика решил собирать из ж/б колец, как самый недорогой вариант. Диаметр колец, глубина и их количество рассчитывается индивидуально.

Вырыл яму под септик и инфильтратор. Листайте дальше ->

Листайте дальше ->

Яма под септик

Вырыл яму под септик и инфильтратор. Листайте дальше ->

2. Собираем двухкамерный септик

Я установил два бетонных кольца + сверху кладка из кирпича. Рабочий объем септика — порядка 0,65-0,7 куба (650-700 литров).

У приемной первой камеры дно должно быть забетанировано. Сверху накрываем септик бетонным кольцом с полимерным люком. Все стыки промазываются раствором с добавлением жидкого стекла для сохранения герметичности конструкции

Подробное описание конструкции моего септика. Листайте дальше ->

Другой ракурс

Подробное описание конструкции моего септика. Листайте дальше ->

3. Собираем инфильтратор с приточной вентиялцией

Инфильтратор служит для более тщательной очистки сточных вод. Обычно монтируются совместно с септиком на расстоянии не менее 1 метра. Выглядят как перевернутая чаша (таз).

Процесс изготовления инфильтратора:

1. Засыпаем в яму щебень щебень (высота слоя щебня 0,4-0,5 метра)
2. Поверх устанавливаем корпус инфильтратора (в моем случае — перевернутая ванна)
3. Монтируем приточную вентиляцию (выход из корпуса септика) и перелив в инфильтратор. Все соединения герметизируем.
4. Покрываем геотекстилем и засыпаем конструкцию

Засыпаем в яму щебень. Листайте дальше ->

Поверх устанавливаем корпус инфильтратора (перевернутая ванна). Листайте дальше ->

Монтируем приточную вентиляцию и перелив в инфильтратор. Листайте дальше ->

Засыпаем в яму щебень. Листайте дальше ->

4. Монтируем вытяжку

Можно очистное сооружение подключить к фановом стояку. Так как в доме у меня его нет, нужно сделать индивидуальную вытяжку и поднять трубу на высоту не менее двух метров.

Заглянем в септик спустя 5 лет

В течение 5 лет наблюдал за работой септика и ни разу его полность не откачивал. Все работает, как я и рассчитывал.

Смотрим, что внутри. В приемной камере (на фото снизу) на поверхности видим корку из жира/мыла и т.д. На дне присутствует твердый осадок (периодически от него нужно избавляться). Во второй камере стоки значительно чище. Когда уровень стоков в септике поднимается, очищенные стоки переливаются в инфильтратор и уходят в землю.

А вот что стало с обычной канализацией из покрышек:

Смотрим внутрь септика спустя 5 лет. Листайте дальше ->

Вот для чего нужен тройник на входной трубе — это ловушка для жира/мыла.

Смотрим внутрь септика спустя 5 лет. Листайте дальше ->

Монтируйте септик правильно, ставьте лайки, пишите комментарии. Также не забудьте подписаться набудет интересно.

На чем можно, а на чем нельзя сэкономить.

Начнем с того на чем экономить можно.

На чем можно сэкономить при монтаже системы отопления

1. На циркуляционном насосе. Например можно не разоряться на Grundfos, а поставить не такой дорогой китайский Unipump. Возможно, он прослужит вам не так долго, но на этапе монтажа это будет приличная экономия.

2. Можно сэкономить на котле.

Можно купить котел подешевле. Например, поставить корейский котел Navien или DAEWOO.

Также можно поставить двухконтурный котел в комплекте с накопительным бойлером и это будет намного дешевле чем система с бойлером косвенного нагрева.

3. Можно установить гидрострелку и сделать самодельный коллектор.

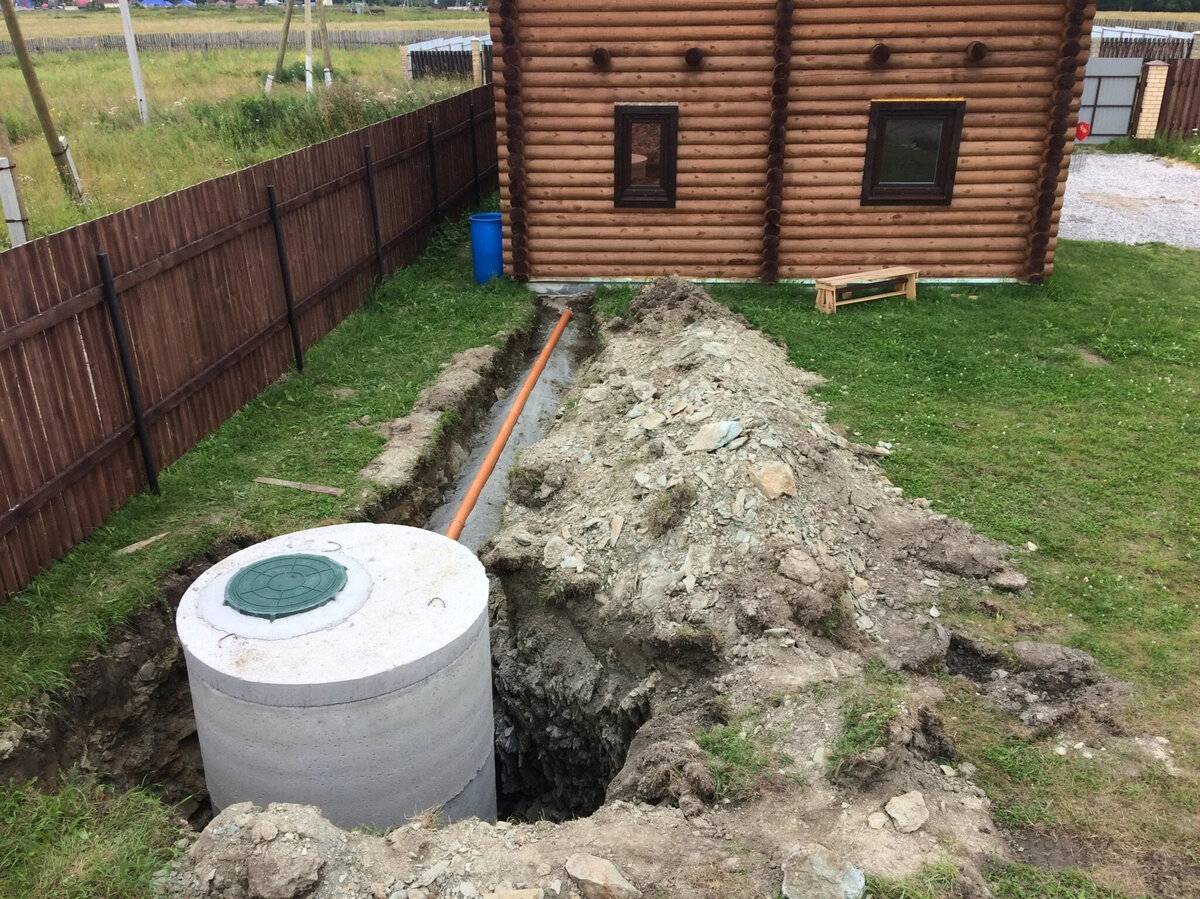

Правила укладки наружных труб

Условиями грамотного обустройства канализации в загородном доме своими руками является не только выбор качественной трубной продукции, соединяющей внутридомовые коммуникации с септиком или с выгребной ямой, но и выполнение соответствующих правил и норм, которых следует придерживаться при укладке труб в грунт.

Одно из них гласит, что при определении глубины траншеи нужно учитывать уровень промерзания почвы, поскольку трубы укладывают ниже данной отметки. Это требуется, чтобы жидкие канализационные стоки при минусовой температуре не начали замерзать и не повредили трубопровод.

Одновременно глубина не должна быть слишком большой, поскольку при прокладке магистрали нужно соблюдать уклон, составляющий минимум 2 сантиметра на 1 метр протяженности траншеи. В результате получается, что при 10-метровой длине канавы разница между начальной и конечной величиной данного параметра получится равной 20 сантиметрам.

Когда протяженность наружного трубопровода превышает 10 метров, имеет повороты или места соединений, на изгибах и стыках труб обустраивают ревизионные колодцы, предназначенные для контроля над состоянием системы и для устранения засоров.

Чтобы при прокладке на участке автономной канализации не пришлось копать очень глубокие траншеи, даже в регионах с суровыми климатическими условиями, линии отвода стоков помещают в землю на расстоянии 50-70 сантиметров от ее поверхности, при этом тщательно утепляют все участки конструкции.

В качестве теплоизоляционного материала задействуют:

• пенопластовые короба;
• базальтовое волокно;
• пенополистирольную скорлупу;
• пеноизол;
• керамзитную засыпку;
• минеральную вату;
• вспененный полиэтилен.

В северных районах проживания с целью повышения эффективности теплоизоляции вышеперечисленные материалы комбинируют. К примеру, сначала трубы покрывают пеноизолом, а потом присыпают керамзитом со всех сторон.

Существует и другой способ обогрева трубопроводов, для реализации которого потребуется укладка электрического кабеля. Но применение энергозависимого утепления обычно имеет смысл обустраивать для домов, в которых жильцы проживают постоянно.

Альтернатива. Биотуалеты

Биотуалеты

При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:

• верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
• нижней, в которой экскременты компостируются.

Биотуалет нуждается в регулярной чистке, зато торфяные отходы, извлекаемые из нижней емкости, в будущем можно использовать в качестве удобрения.

Торфяной туалет

Несмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

Схема закрытой системы отопления состоит из следующих компонентов:

• котел;
• бак;
• насос и трубопроводы;
• группа безопасности;
• отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

• манометр – контролер давления;
• предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
• отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

• устанавливается котел;
• к котлу проводятся трубы, к которым проводится навешивание радиаторов;
• после всех этих процедур крепится расширительный бак;
• в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

Очистное сооружение на дачном участке

Конечно, объем работы по строительству локальной канализационной системы будет большим, но зато все будет обустроено так, как требуется хозяину. Рассмотрим, какие варианты возможны при обустройстве дачной системы отведения стоков и как правильно самому выполнить монтажные работы.

Очистное сооружение – это основной элемент любой локальной системы, поэтому очень важно правильно выбрать его тип. Возможные варианты:

• Накопители или выгребные ямы, они могут быть герметичными или нет.
• Установки по очищению стоков с использованием биологических методов.

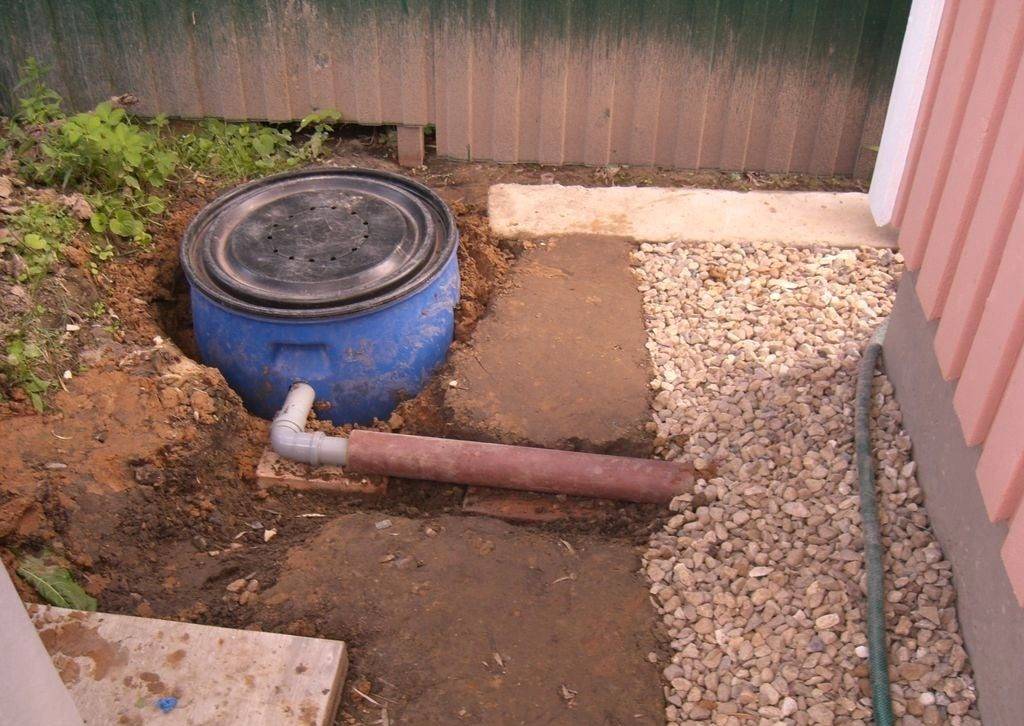

Негерметичная выгребная яма

Это простейшая местная канализация своими руками, которая традиционно использовалась на дачах. Этот вариант годится, если:

• Объем стоков за сутки минимален.
• Дно ямы отделено от уровня залегания грунтовых вод не менее, чем на метр.
• Расстояние, отделяющее яму от точки получения воды не менее 50 метров. А если грунт на участке песчаный, то оно должно быть увеличено до 80 метров.

Герметичный накопитель

Этот аналог выгребной ямы является безопасным, поэтому задумавшись, как сделать местную канализацию при минимальном расходе средств, лучше предпочесть именно этот вариант.

Принцип действия такой канализации прост: стоки, выводимые из дома, поступают в емкость, где хранятся до момента выкачки их ассенизаторской техникой. Минусом решения является довольно дорогостоящая эксплуатация, так как при большом объеме стоков ассенизаторов приходится вызывать очень часто.

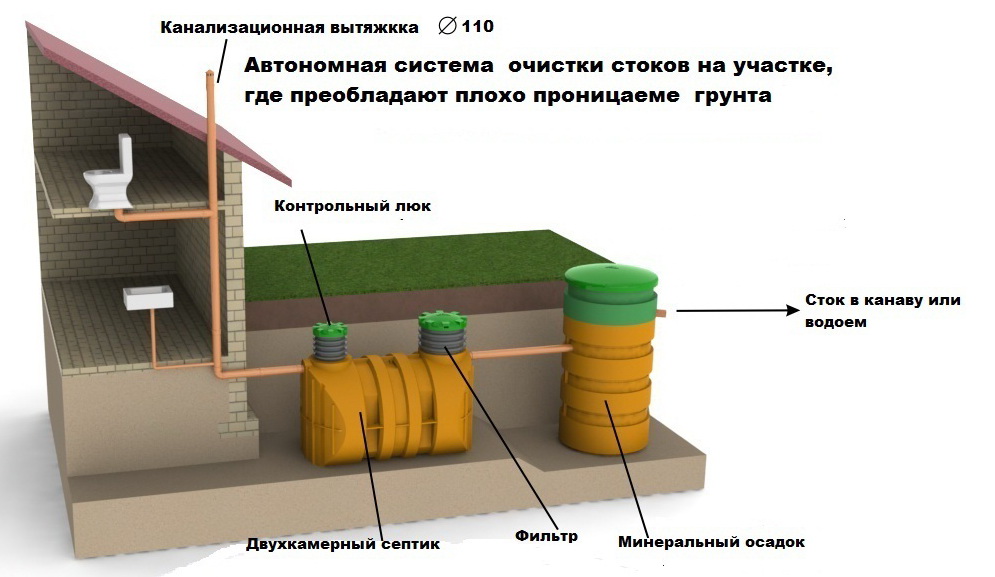

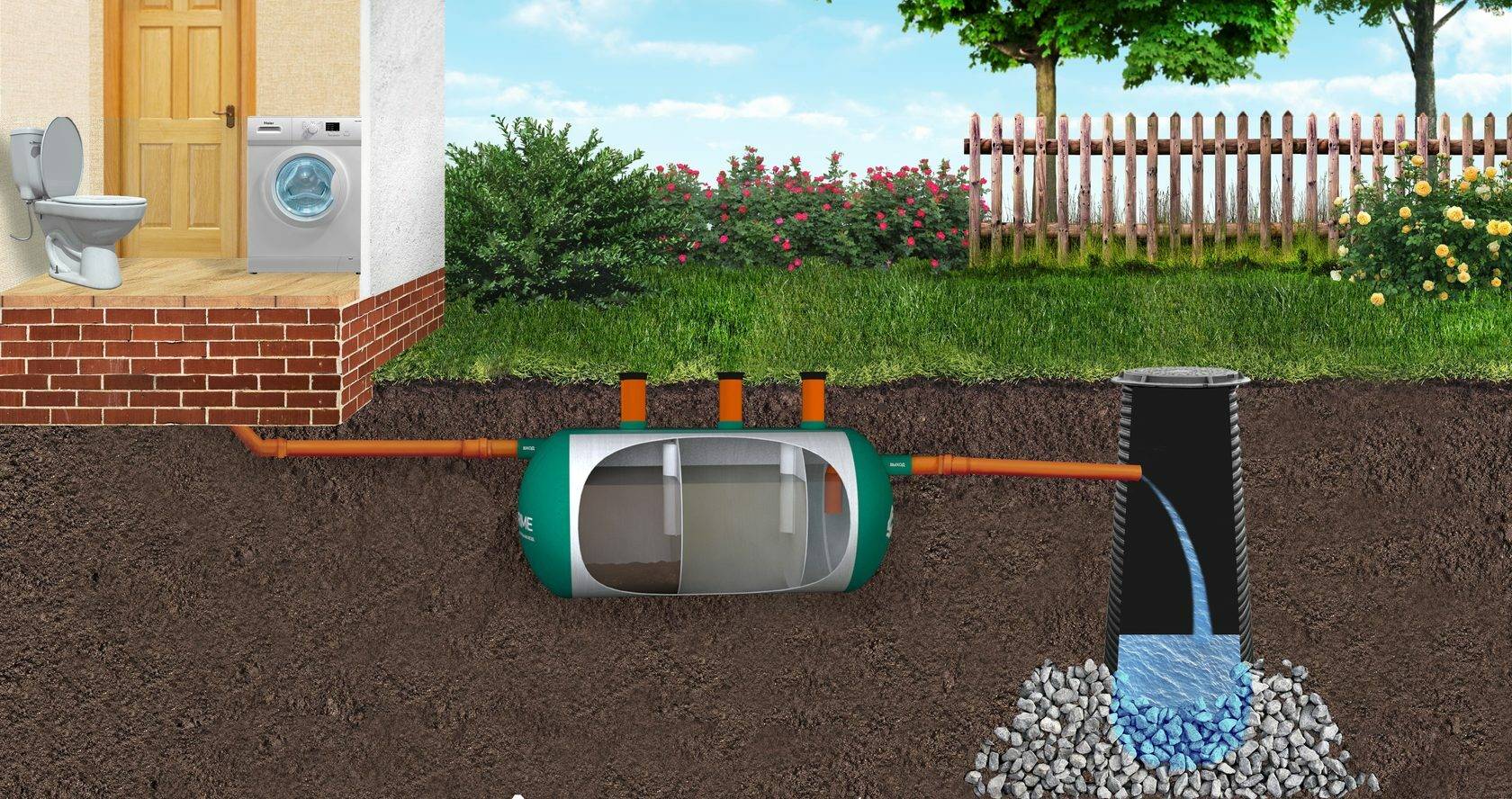

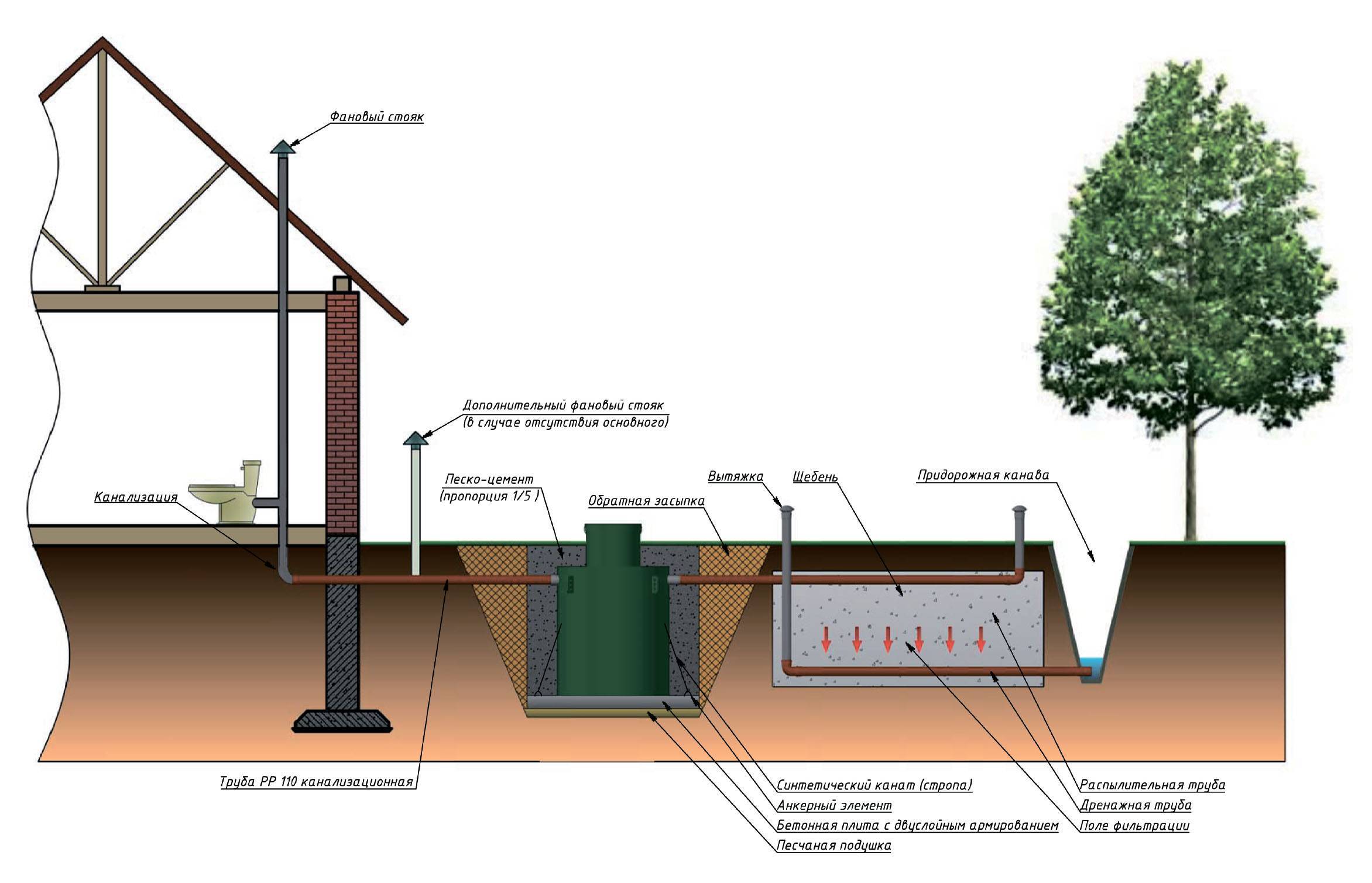

Септики с дренажной системой

Если обустраивается автономная канализация своими руками на даче, которая будет использоваться для постоянного проживания, то стоит выбрать более эффективное решение. Установка септика обойдется дороже, однако во время эксплуатации грамотно сделанная канализация практически не требует затрат. Очищать камеры от твердых отходов придется намного реже.

Работает канализационная система так: стоки попадают в септик, отстаиваются там. Затем осветленные воды перерабатываются бактериями, которые эффективно расщепляют органические соединения. Ил оседает на дно, а очищенная примерно на 50-60 процентов вода попадает в дренажную систему, где, проходя через грунт, окончательно очищается.

Септики – это герметичные конструкции, поэтому их использование не причиняет вреда окружающей среде. Установки, обычно, имеют 2-3 камеры, что повышает качество очистки. Устанавливается септик в котлован, дно которого предварительно заливается бетоном. Септики, выполненные из пластика, рекомендуется закрепить к донной плите ремнями.

Плюсами варианта являются:

• Простое устройство, при желании, систему утилизации стоков можно собрать самостоятельно из подручных материалов. Но этот вариант может быть использован, если объем стоков небольшой.
• Полная автономность. Эксплуатация септиков не требует подключения электричества.
• Недорогое обслуживание. Производить откачку отходов приходится не чаще раза в год.

К минусам стоит отнести:

• Громоздкость. При большом расходе воды приходится строить объемные отстойники, чтобы вода успевала хорошо отстаиваться. По нормам, в отстойник должен помещаться тройной объем суточного расхода воды.
• Невысокое качество. В отстойниках выпасть в осадок могут только нерастворенные примеси, удельный вес которых больше, чем удельный вес воды. Поэтому на вывод подается не слишком чистая вода, требующая доочистки.
• Невозможность устройства при определённых геологических условиях. Организовать доочистку с фильтрацией воды сложно, если грунт на участке глинистый или высоко расположены почвенные воды.
