Причины и симптомы поломок вибрационных насосов, способы их устранения

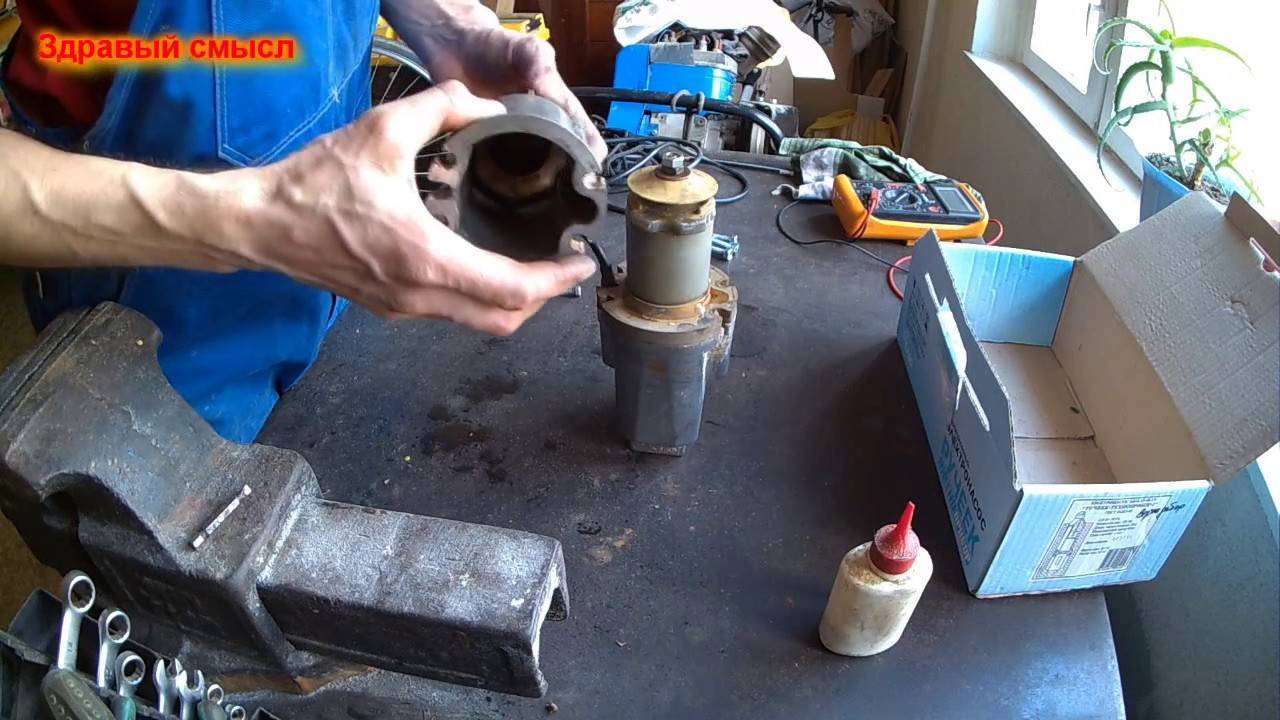

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

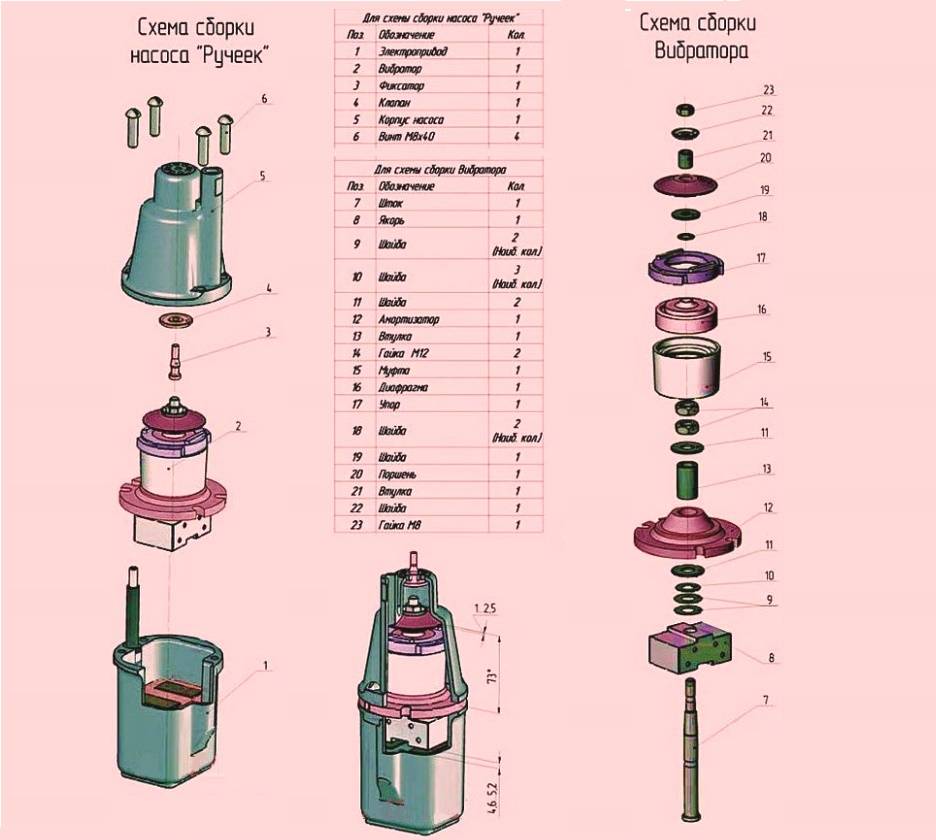

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

2 Как ремонтировать насос Ручеек?

Ремонт вибрационного агрегата начинается с извлечения из колодца. Нестабильно работающий насос погрузите в емкость с водой. Включите в сеть, проверив напряжение. Если оно соответствует 200 В, выключите насос, слейте с него воду и продуйте выходное отверстие ртом. Приступайте к разборке.

Перед этим рекомендуется на стыкуемых элементах наметить карандашом или фломастером, что обеспечит правильность сборки и ее оперативность. Однако помните, если гарантийный срок устройства не истек, самостоятельно вскрывать корпус запрещается. В этом случае обязательно обратитесь в сервисный центр. Разборка проводится с помощью тисков. Ими сжимают уступы на корпусе, размещенные около винтов. Ослаблять винты, также как и закручивать, необходимо постепенно.

Не лишним будет при первой разборке винты заменить на аналогичные с головкой под удобный шестигранник. Данные действия позволят в дальнейшем облегчить сборку-разборку устройства. Для понимания того, с чем имеем дело, предлагаем рассмотреть наиболее распространенные причины неисправностей.

2.1 Возникли посторонние шумы и звуки

Насос издает характерный звук, похожий на звон. После разборки, произведите тщательный визуальный осмотр. Если в ходе осмотра обнаружено на поверхности электромагнита отпечаток якоря и черное пятно, это свидетельствует о том, что якорь ударяется о поверхность магнита. Данная неисправность негативно влияет на вибратор и ведет к сгоранию обмотки.

Разборка насоса и необходимые инструменты

Необходимо замерить расстояние от крышки заливки до поверхности магнита. Высота заливки должна равняться 3,9 см, но значение на штангельциркуле – 4,9 см, поскольку толщина планки, расположенной на поверхности заливки, составляет 1 см.

Затем разбирают вибратор, осуществляют замену регулировочной шайбы в соответствии с нормой высоты заливки. Например, если она равна 2,85 см, то потребуется шайба 1,05 см. Большую втулку вставляют в амортизатор, а в поршень – малую. После того, как насос скручен, производят при помощи кернения стопорение винтов.

Следите за тем, чтобы не возник перекос, винты вкручиваете равномерно и плотно, слишком не зажимая, дабы не сократить промежуток между якорем и магнитом. С помощью измерительных приборов проверьте параметры насоса. В случае отсутствия стука, высоте подъема не менее 40 м – вам удалось отремонтировать свой агрегат успешно.

2.2 Насос гудит и плохо качает

Ручеек плохо качает и гудит. Причиной этому может стать ослабление гаек либо износ клапана. В первом случае разберите насос, закрутите гайки до упора. Верхнюю нужно зафиксировать, чтобы избежать подобной проблемы в дальнейшем. Если в процессе обнаружена ржавчина на стяжных винтах, воспользуйтесь болгаркой для их аккуратной срезки, замените на новые с шестигранной головкой. Во втором случае просто замените клапан, в качестве которого подойдет пробка от медицинской бутылки.

2.3 Разгерметизация насоса

Корпус соприкасается со стенками скважины, наблюдается разгерметизация прибора. В результате ударов о стенки скважины, равносильные ударам молотка, корпус не выдерживает перегрузки, нагревается, заливка отслаивается от магнита. Если агрегат работал в сухую, будут наблюдаться подобные явления. Нужно извлечь магнит, прежде отделив электрическую часть, нарезать неглубокие бороздки по всей поверхности болгаркой. Затем он смазывается герметиком и возвращается в корпус на свое место. При этом используется пресс. Дождитесь пока герметик высохнет и соберите насос.

2.4 Неисправности, связанные с электропитанием и давлением

Когда в вибраторе возникает недостаточная величина забора, устранить проблему следует добавлением шайб на вибратор. Их количество определяется до восстановления необходимого давления воды опытным путем. Если при подключении пробки выбивает, проверьте обмотку в якоре. В данном случае, скорее всего, она сгорела, и ее нужно обновить.

Вибрационные насосы поставляются в комплекте с кабелем

При обугливании кабеля, необходим тестер для проверки на его исправность. Он также требует замены. Следует сказать, что не всем моделям доступна такая процедура. В этом случае кабель наращивают методом скрутки.

Когда оборвался шток (качающий механизм) или произошло его разрушение вследствие механических воздействий, ремонт нецелесообразен. Рассмотрите вариант покупки аналога.

Коротко о главном

Маленький, компактный гидроагрегат «Малыш» достаточно надежное и мощное оснащение, которое чаще всего используется в сельской местности и на дачных участках. К сожалению, они, как и все остальные помпы, подвержены поломкам. Чаще всего это незначительные поломки, которые спокойно можно устранить самостоятельно, не прибегая к помощи профессионального мастера. Но есть и серьезные неисправности, которые починить может исключительно специалист

Обращайте внимание на правильность разборки и сборки гидрооборудования

А вы уже ремонтировали гидроагрегат «Малыш» собственными силами? Или все – таки предпочитаете прибегать за помощью профессионалов?

Настройка параметров работы насоса

Ремонт вибрационного электронасоса Ручеек, связанный с настройкой рабочих параметров аппарата, нужно производить в следующей последовательности.

1. Наладка положения поршня. Поршень должен располагаться параллельно остальным частям аппарата. Зазор между штоком и втулкой создает перекос поршня. Чтоб убрать перекос надо подмотать шток фольгой. Контроль параллельности производим штангенциркулем.
2. Контроль соосности штока с поршнем. Если произошло смещение, стакан скользит по прокладке и помпа слабо качает. Придать соосность можно закрепив прокладку с входным стаканом, предварительно разобрав и затем собрав корпус.
3. Настройка расстояния от седла до поршня. Это расстояние должно приближаться к 0,5 мм. Регулируют его количеством шайб, имеющих толщину 0,5 мм, одеваемых на шток. Такой допуск нужен для беспрепятственного прохода воздуха при продувке и затем воды в выходной патрубок и перекрытии поршнем отверстия при увеличении давления.

Большое количество шайб приближает поршень к седлу, если продуть ртом воздух не пройдет. При всасывании воздух должен свободно перемещаться.

Правильно отремонтированный, настроенный и собранный погружной вибрационный насос Ручеек при помещении его без шланга в воду должен работать стабильно и выдавать напор 0,2-0,3 м. Напряжение электросети должно соответствовать 220 В, с допуском в 10 В.

Если после проведенных манипуляций насос не работает или его работа не удовлетворяет номинальным показателям, то следует искать причину и устранить поломку, возможно обратившись к помощи специалистов.

Огромной популярностью среди владельцев частных домов и дачников пользуются погружные насосные устройства, принцип работы которых основан на преобразовании в электромагнитные колебания электрической энергии, то есть возвратно-поступательных движениях. Наиболее востребованной моделью вибрационного оборудования является Ручеек, выпускаемый российским заводом ОАО Ливгидромаш.

Из-за активной эксплуатации прибор иногда выходит из строя или неудовлетворительно работает. Эта проблема в некоторых случаях требует обязательного участия мастера, но чаще всего можно осуществить ремонт своими руками.

1 Вибрационный насос: назначение, устройство и принцип действия

Вибрационные насосы слабее центробежных, менее надежны, но имеют свои позитивные стороны. Они гораздо дешевле по стоимости и обслуживанию, их проще заменить и отремонтировать. А также они менее избирательны к качеству воды и ее содержанию, поэтому нашли свое применение на дачных участках и частных угодьях для откачки воды из колодца и перекачивания ее на небольшие расстояния.

Чтоб выполнить любой ремонт вибрационного насоса, необходимо знать и ориентироваться в его устройстве. Ведь зная принципы работы, можно с большой точностью определить причины неисправности лишь по звуку работы или по производимых действиях.

Из чего состоит вибрационный насос?

Погружной насос с вибрационным принципом действия комплектуется из следующих элементов:

• ударостойкий герметичный корпус;
• приводящий в действие насос электромотор;
• рабочий поршень;
• электромагнит большой мощности;
• дополнительные сменные конструктивные элементы: амортизатор, диафрагма и т.д.

Работа электронасоса основывается на действии электромагнитного поля, с помощью которого приводится в движение рабочий поршень. Из-за созданной им разницы давлений вода поступает в рабочую камеру и передается в подсоединений патрубок или шланг водопроводной системы.

Технические характеристики и принцип работы

Данный насос относится к группе погружных насосов, используемых для подъема или откачки холодной пресной воды с глубин до 60 м (в зависимости от модели). При весе всего в 4 кг он способен выкачивать в час около 450 литров.

Относится к системам вибрационного типа, которые работают за счет колебаний диафрагмы, реагирующей на изменение давления внутри прибора. Разница в давлениях образуется из-за того, что проходящее через катушку электричество создает магнитное поле, а оно, в свою очередь, приводит все  детали в поочередное движение, поднимая таким образом водяной поток вверх. Работает устройство насоса ручеек от 220В, потребляя за час около 270 Вт. в зависимости от мощности модели.

В насосе ручеек нет подшипников и трущихся деталей, что увеличивает срок службы прибора

За счет отсутствия вращающихся элементов и подшипников, водяной насос ручеек долго и беспроблемно работает, потому что именно трение выводит из строя детали и требует их замены. Забор воды в конструкции расположен сверху, что дает дополнительный плюс в виде охлаждения всей системы. Она не испытывает при работе чрезмерного нагрева, а значит, функционирует без перегрузок. Второй плюс верхнего забора – не засасывается со дна ил, а в колодце не мутнеет вода.

Подключение и правила эксплуатации

Перед установкой агрегата в колодец нужно провести подготовку. Вначале следует определить, на какой глубине установят прибор. Надо подобрать шнур соответствующей длины и определить место закрепления троса при работе устройства.

Правила эксплуатации.

Прибор имеет техпаспорт и инструкцию по эксплуатации, которую нужно изучить до начала фиксации аппарата. Надо подобрать прочный шнур, выдерживающий нагрузку, которая больше веса агрегата в 5 раз.

Это требование необходимо учитывать, иначе насос может сорваться и упасть на дно скважины. Не нужно использовать металлический трос, потому что он плохо выдерживает вибрацию. Для погашения вибрации устройство крепят к кабелю на резиновой подвеске. Лучше всего выбрать шнур из капрона. В комплект некоторых приборов входит капроновый трос, если его длины не хватит, то надо купить новый, наращивать его нельзя.

Следует заранее приготовить шланг, по которому жидкость будет подаваться наружу. Длина его зависит от уровня установки прибора, а диаметр — от сечения патрубка. В продаже имеются переходники, дающие возможность фиксировать шланг другого сечения. На конце шланг закрывают хомутом. Такой шланг можно заменить трубкой из пластика, ее тоже фиксируют на патрубке. Чтобы установить насос, надо закрепить на корпусе прибора капроновый трос.

К патрубку на выходе нужно присоединить шланг для подачи жидкости. На отверстие, предназначенное для водозабора, надевают фильтр. Затем аккуратно опускают устройство в колодец, закрепляют трос, потом подключают агрегат к электричеству. Нажимают кнопку для включения, чтобы проверить, как работает аппарат.

В комплект насоса входит электрокабель, который может иметь длину от 10 до 40 м. Лучше сразу купить агрегат с проводом наибольшей протяженности. Если длины кабеля будет недостаточно, то его наращивают отрезком провода, участки соединения проводов тщательно изолируют. Когда прибор будет установлен в воду, нужно еще раз осмотреть устройство и убедиться, что нагрузка приходится на трос, а не на шланг или электрокабель.

Продолжительность непрерывной работы прибора составляет 12 часов. Изготовитель советует каждые 2 часа делать перерыв, чтобы агрегат остыл. При фиксации прибора нужно учитывать, что от дна колодца до аппарата должно быть не меньше 1 м, иначе прибор затянет в грунт.

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “”Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь). По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях «Ручеек» и «Ручеек-1» забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос «Omnigena-Dorota» — достойный аналог «Ручейка», разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности. Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ — российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”. Ценовые характеристики этих насосов тоже практически совпадают. Цена на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota — погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше. Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Частые неполадки

1. Насос Малыш плохо перекачивает воду– проблема в неверно настроенном обратном клапане.
2. При включении насоса пробки в электросети отключаются экстренно (оплавился кабель) – причина в сгоревшей обмотке якоря. Требуется замена кабеля.
3. Насос работает, но вода не идет – вышел из строя обратный клапан или раскрутились резьбовые соединения штока. Если же оборвался шток, требуется только его замена.
4. Насос Малыш греется, его сильно трясёт – отслоение компаунда для гашения вибрации. Потребуется замена этого слоя.

Для разборки насоса Малыш нужно выкрутить все винты, которые соединяют между собой корпус. Рекомендуется нанести небольшие насечки на корпус, при последующей сборке это облегчит процесс.

Совет специалиста: при разборке насоса, выкручивать нужно не по одному винту, а ослаблять каждый на пару оборотов.

При сборке насоса обратите внимание на положение прокладки и верхней части корпуса – они должны совпасть. Или же если сделали насечки, ориентируйтесь по ним. Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины

Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины.

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды. Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине. Агрегат выдает 0,432 м?/час при напоре 20 м. Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

1. Обесточьте прибор, достав его перед этим из колодца.
2. Разберите устройство (как это делается – смотрите выше).
3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
4. Вытащите из корпуса рабочий узел с компаундом.
5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
7. Установите узел с компаундом на свое место, придавив его с большой силой.
8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
2. Осмотрите клапан на наличие механических повреждений.
3. Проверьте также и поршневой узел.
4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Важно: При возникновении проблем с продуванием насоса можно понизить рабочее напряжение при помощи трансформатора. Установите напряжение в диапазоне 170-200 В.
