На что обратить внимание при покупке?
Некоторые граждане, приходя в магазин, говорят, что им нужно реле максимального напряжения либо реле минимального напряжения. Другие просят продать им реле тока и напряжения. Все эти словосочетания обозначают один и тот же прибор – реле контроля напряжения. А теперь к теме заголовка.
Переносные реле напряжения бывают на 10 и 16 А. Это равносильно мощности – 2 и 3 кВт соответственно. Для подключения обычных бытовых приборов – это более чем достаточно. Даже очень сильный игровой компьютер имеет мощность не более 1,5кВт!
Как правило, они значительно дешевле встраиваемых аналогов, а также более просты в подключении.
В случае покупки прибора для установки в щиток нужно руководствоваться следующими факторами:
- Для однофазного напряжения. Большинство производителей выпускают приборы, рассчитанные на нагрузку от 16 до 100 А. В зависимости от установленного у вас автоматического выключателя, подбирается подходящее реле, с запасом около 25%. Например, в щитке установлен автомат на 20 А, тогда вам потребуется реле напряжения на 30 или 40 А.
- Для трехфазного.Обычно они выпускаются мощностью до 16 А, поэтому с выбором такого типа устройства не должно возникнуть проблем.По отзывам электриков, надежнее установить на каждую из фаз по однофазному реле. Потому что, как говорилось выше, при скачке напряжения на одной фазе, отключатся две остальные.
Устройство
Само защитное устройство является твердотельным корпусом, в котором объединены два функционала – элемент для контроля уровня напряжения и силовой разъединитель. Реле контроля может изготавливаться со специальными клеммами для фазного подсоединения к распределительному щитку, с вилкой для подключения в розетку, а также в виде удлинителя, к которому можно подключить несколько бытовых приборов сразу. Современные образцы имеют широкий диапазон настроек и мощности для разных целей.
При выборе реле контроля напряжения для однофазной электрической проводки с переменным током необходимо учитывать особенности и преимущества определенного устройства. Приведем пример самых распространенных твердотельных защитных устройств с фазным подключением.

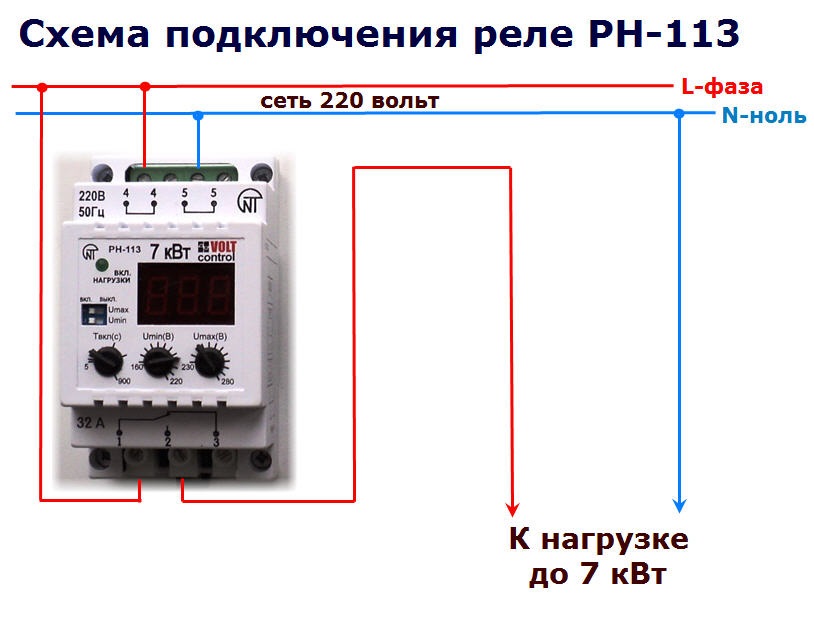

PH-113. Применение PH-113 рассчитано на подключение к однофазной электрической линии с переменным током. Чаще всего PH-113 устанавливают в частных домах, квартирах и общественных местах. PH-113 более оптимальная модель, чем предыдущие конструкции, так как фазное подключение проводится для проводки с сечением 6 мм 2 и с силой тока до 32 ампер. Твердотельный прибор PH-113 имеет циферблат, выводящий текущее напряжение в сети, не занимает много места в распределительном щитке.
Допустимая мощность проводки для PH-113 – 7 000 вольт. Желательно вместе с защитными модулями устанавливать специальные автоматы для защиты контакторов. Имеет 4 независимых режима работы с возможностью произвольно устанавливать минимальный и максимальный уровень допустимого напряжения в сети, регулирование времени задержки срабатывания. Срок службы более трех лет.
Прибор PH-113 пользуется большей популярностью, так как устройства PH-111 и PH-111M рассчитаны на малую силу переменного тока (16-25 ампер). В связи с этим таких модулей нужно ставить больше, что приводит к значительным тратам.
ABB. ABB является высококачественным образцом. Приборы ABB имеют твердотельный корпус, который должен устанавливаться на DIN-рейку. Компания ABB производит множество типов реле для контроля напряжения на линии для постоянного и переменного тока, также они предусматривают подсоединение не только к однофазному кабелю, но и трехфазному. ABB работают в четырех режимах. ABB конструкции также предусматривают установку допустимого диапазона работы прибора, задержку времени срабатывания. Также производство реле контроля для переменного тока может быть рассчитано на 220 вольт в электрической сети и 380.
Продукция ABB имеет доступную цену, хорошее качество и распространено в странах СНГ. Zubr. Твердотельное защитное устройство для контроля напряжения переменного тока. Обычно производится для фазного подключения с высокой скоростью срабатывания. В отличии от ABB не так распространен, однако имеет высокую надежность. Гарантия до 5 лет. Модель Zubr D63t один из самых оптимальных образцов защитного оборудования данного производителя.
Digitop. Также имеет твердотельную конструкцию. Данное реле контроля производится отдельно для номинального переменного и постоянного тока в 16, 20, 32, 40, 50 и 63 ампера. Прибор, рассчитанный на силу тока в 63 ампера, является самым мощным. Его достаточно для установки в любом частном доме.
Описание и принцип функционирования
Нормальное напряжение для питания электроприборов – 220 или 380 вольт. Допустимое отклонение составляет +/- 10 %. На практике этот интервал гораздо шире. На технику влияет как чрезмерно низкое напряжение, так и высокое. При нехватке потенциала компрессор холодильника не запустится и сгорит, при избытке выйдут из строя электронные компоненты приборов.
При низком вольтаже потребитель может не заметить проблему. Визуально видят только тусклый свет от лампы накаливания. С высокими перепадами понятней: перегорают предохранители в приборах, и они ломаются. Обрыв нейтрального (нулевого) кабеля – основной фактор, приводящий к критическим отклонениям от номинала. Если ввод силового кабеля оборудован защитными устройствами, произойдет срабатывание УЗО. Для потребителя все закончится без повреждений. При отсутствии такой защиты обеспечение собственной безопасности ложится на домовладельца. Назначение реле контроля напряжения (РКН) – при отклонении параметров электропитания мгновенно отключить внутреннюю сеть.
Принцип работы основан на измерении входящего напряжения и сравнении с уставками, введёнными в прибор. Когда текущая величина потенциала достигнет заданных значений, цепь автоматически разъединяется. Для настройки РКН выполняют установку максимального и минимального предела срабатывания, времени отсекания и возврата в исходное положение.
В квартирах и частных домах применяют однофазные реле. Трехфазные предназначены для промышленного использования. Последние дополнительно комплектуют контролем синхронизации. РКН выпускают в виде:
- переходников – вставляют в розетку, в них можно подключить один электроприбор;
- удлинителей – применяют для групповой защиты;
- блочных – устанавливают в электрощитовой (защищают всю внутреннюю сеть или отдельную её ветвь).
Логику управления прибора выстраивают на основе микропроцессора либо более простого компаратора. Первый вариант сложнее и дороже, но обладает большей точностью и плавностью регулировки. На лицевой стороне прибора находятся световые индикаторы, по которым можно определить наличие потенциала на входе/выходе, либо цифровое табло. Регулировку крайних величин выполняют потенциометром с градуированной шкалой или кнопками.
Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК
Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.
В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.
Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.
В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.
Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)
Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.
Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.
Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.
Технические характеристики ЕЛ-11Е и других модификаций серии.
К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.
Принципиальная схема показана ниже.
Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15
Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).
С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.
Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.
Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.
Описание и технические характеристики ИЭК ЕЛ-11М-15
Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.
Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео
Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.
Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.
Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.
Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.
Почему стоит использовать реле контроля напряжения?
Можно выделить несколько основных причин установки данного устройства:
- обрыв на воздушной линии с попаданием линейного провода (L) на нейтральный (N), вследствие чего в здание поступает ток с напряжением 380 В;
- обрыв нейтрального провода (N). Достаточно частое явление, особенно в многоквартирных домах со старой проводкой. Также приводит к повышению напряжения в электросети до 380 В;
- в случае значительного расстояния между зданием и электроподстанцией, вследствие чего напряжение просаживается до слишком низкого значения;
- высокая нагрузка на одной из фаз при подключении высокомощного потребителя. Если в сети недостаточно мощности, может произойти выход из строя электродвигателя.
Принцип действия реле контроля напряжения
Конструкция реле напряжения базируется на специальном микроконтроллере, отвечающем за управление устройством. Микроконтроллер отвечает за подачу сигнала на электромагнитное реле, непосредственно размыкающее и замыкающее цепь.
Микросхема постоянно контролирует напряжение и отправляет соответствующие сигналы на реле. После нормализации напряжения контроллер подает сигнал на включение, причем обычно можно установить определенный период задержки.
Сферы использования реле контроля напряжения
Главная задача прибора – своевременно защитить подключенные к сети устройства от поломки из-за крайне низкого или высокого напряжения. Есть модели реле как для сетей с одной, так и тремя фазами. Прибор нивелирует негативные последствия перепадов напряжения, перекосов фаз, обрыва нейтрального провода.
Реле позволяет обеспечить эффективную защиту абсолютного любого оборудования. Как видно по фото реле напряжения, устройства могут иметь различное исполнение, что позволяет применять их в разных условиях и целях. Особенно актуально его применение при использовании техники, требующей наличия стабильного напряжения.
Классификация реле контроля напряжения
Существуют различные типы реле напряжения, отличающиеся функциями, целями использования и вариантом исполнения. Прежде всего устройства принято классифицировать по типу сети – однофазная или трехфазная.
РНПП-311
Данный вид предназначен для трехфазной сети. Может использоваться с большинством типов электрических потребителей. Обязательный элемент в схемах ABP и управления питания.
РН-101
Автономная модель для однофазной сети. Подключается непосредственно в розетку, выступая промежуточным звеном между ней и прибором. Максимальная нагрузка на реле может составляет 3,5 кВт (16 А).
Нижнее значение напряжения позволяет регулировать в диапазоне от 160 В до 210 В, верхнее – от 230 В до 280 В. Повторное включение прибора можно отложить на промежуток от 5 до 250 секунд.
РН-111
Также предназначено для однофазной сети, но монтируется на DIN-рейку непосредственно в щитке. Автоматически отключает потребителей, если нагрузка превышает 3,5 кВт. Если нагрузка выше 3,5 кВт, необходимо использование магнитного пускателя.
Существуют как самые простые, так и более функциональные реле напряжения, такие как ZUBR. Последнее имеет более гибкие настройки, может быть рассчитано на разное количество потребителей (в зависимости от модели), есть даже модели с беспроводным управлением посредством смартфона.
Инструкция, как установить реле напряжения
Если реле предназначено для установки в розетку, никакого дополнительного монтажа оно не требует. Достаточно только настроить прибор по верхней и нижней границам, а также задать задержку. Это делается в соответствии с инструкцией к прибору от конкретного производителя.
В случае с монтажом в щиток, прибор устанавливается после счетчика, разрывая фазу. Нагрузка может идти как напрямую через реле контроля напряжения, так и через магнитный пускатель. Обычно в жилых домах применяют первый вариант.
На корпусе реле для установки в щиток имеется три контактных площадки – нейтральная, а также ввод и вывод на фазу. После монтажа реле в щиток необходимо подключить соответствующие провода к этим клеммам.
Защищает ли РКН от молнии?
Важно понимать, что реле контроля напряжения неспособно защитить от попадания молнии в сеть. Рабочий диапазон РКН варьируется в пределах от 100 В до 400 В (в зависимости от модели)
Разряд молнии может иметь напряжение в несколько тысяч вольт.
Для обеспечения такой защиты используются специальные 4-ступенчатые газовые разрядники. Первая ступень такого устройства монтируется на вводе опоры, а остальные – непосредственно в щитке. Прибор требует обязательного наличия заземления, поскольку разряд будет отведен именно в землю.
О причинах нестабильности в электросетях
Не только бесконтрольное распределение экстремальных потребителей по электросети может привести к поломке оборудования. Со временем устаревает электропроводка. И особенно в домах с электроплитами и электрическим отоплением она со временем приводит к наиболее ощутимым потерям. Схема электроснабжения звезда с нулевым проводом, которая используется повсюду, завершается распределением фаз как между квартирами, так и между потребителями на производстве.
Поэтому падение напряжения от включения потребителей в одних местах неизбежно сопровождается увеличением напряжения у маломощных потребителей других фаз. Это наиболее опасная ситуация, для преодоления которой эти потребители своевременно отключаются от электросети. Иначе многие из них получат повреждение. Самые зависимые в таких ситуациях – это лампочки накаливания. Но и при понижении напряжения есть свои «лидеры». Обычно это стиральные машины. Не отстают от них и кондиционеры с холодильниками.
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Схема АВР с применением реле контроля фаз ЕЛ-11Е.
Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.
На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.
Рассмотрим работу схемы. Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.
Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.
Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод. Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.
При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.
Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.
Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.
При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.
В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.
На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз. Удачи!
Литература: Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.
Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.
Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.
Схемы подключения однофазных реле контроля напряжения
В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.
Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.
Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
голоса
Рейтинг статьи

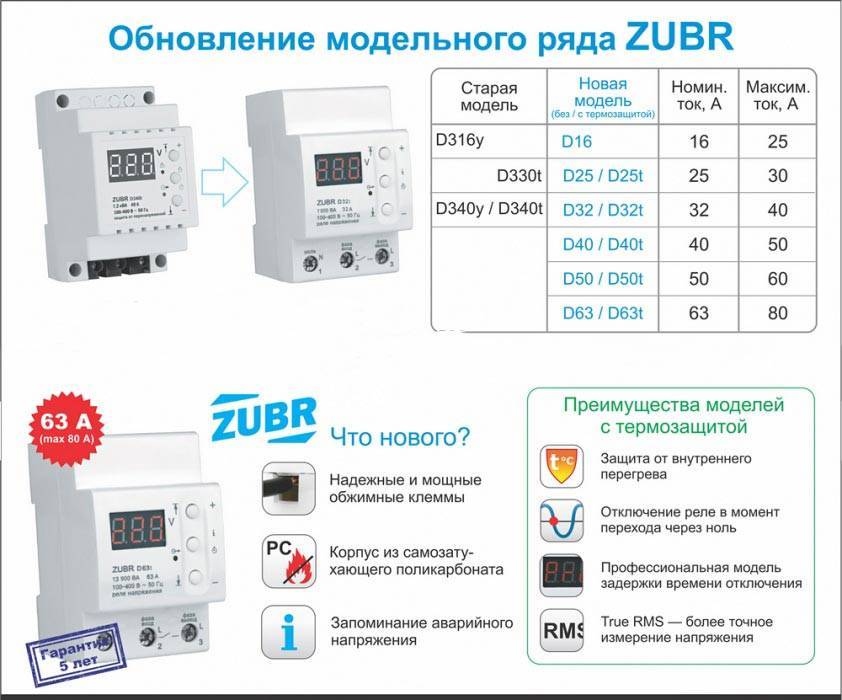

Реле напряжения Zubr (Rbuz)
Данное устройство предназначено для защиты от перепадов напряжения
(отгорания нуля). Производят ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве — показывает значение
напряжения в реальном времени. Это достаточно удобно и необходимо для оценки
ситуации с напряжением в сети. Погрешность показаний низкая, разница
относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на различные номинальные токи: 25,
32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение
10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с
шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600
сек., с шагом 3 секунды.
Я выставляю на реле напряжения Zubr, максимальное (верхнее)
значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.
У приборов с индексом t
в названии, например Zubr D63t,
есть термозащита от внутреннего перегрева. Т.е. при увеличении
температуры самого прибора до 80 градусов (например из-за нагрева
контактов) — он отключается.
Реле напряжения
Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только
однофазными.
В паспорте и приведенных схемах подключения реле напряжения Зубр,
не сказано про ограничения по току, но в старой документации, ранее
указывалось, что не более 0,75 от номинального.
Схема подключения реле напряжения Zubr
В настоящее время, производители уверяют, что реле можно
подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата,
тогда нужно применять в схеме подключения реле напряжения — контактор.
Гарантию на реле напряжения
Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег — форумчан. И также, как у Меандра на форуме МастерСити есть
представитель Zubra, который не боится общаться публично. И кстати,
показательно на примере УЗМ и Зубра, что представители производителей
качественной продукции не боятся общаться на форумах.
