Датчик давления воды в системе водоснабжения: специфика использования и регулировки устройства

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G

Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2

Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5

Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2

Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3

Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без участия пользователя. Комплектность шкафа варьируется в зависимости от выбранной модели и завода изготовителя.

Стандартный набор состоит из следующих элементов:

• контактор с тепловым регулятором;
• индикаторные лампы;
• реле «сухого хода»;
• узел контроля уровня напряжения;
• пусковое защитное устройство «плавный пуск»;
• прерыватель цепи питания;
• клеммы для подсоединения датчиков и погружного насоса к автоматике;
• двухпозиционный автомат;
• кабельные вводы.

Исходя из списка оборудования можно сделать вывод, что монтаж шкафа необходимо доверить специалистам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

• Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
• Производится отключение насоса;
• Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
• После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
• Закрывается кран.
• Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

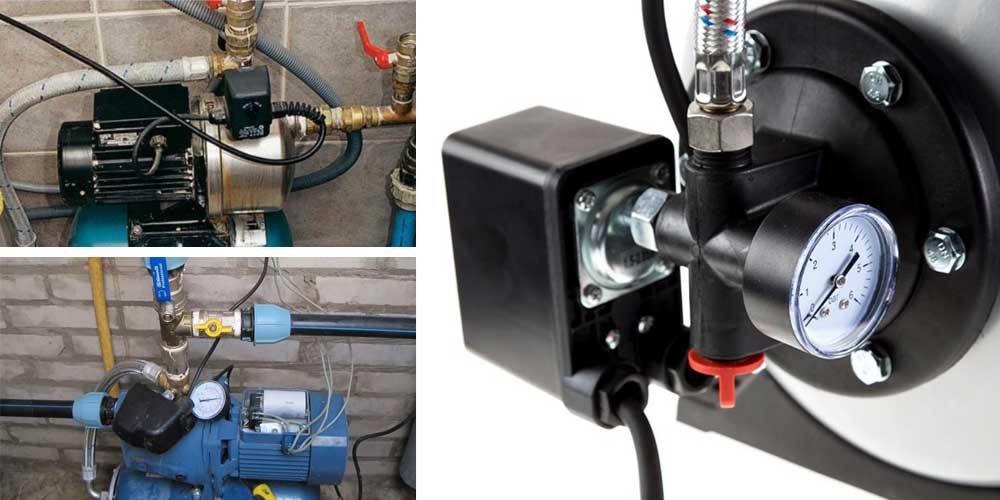

Порядок монтажа

На наружной насосной станции РД монтируется на 5-выводной штуцер или на предназначенный для него вход, если таковой предусмотрен на ней (характерно для модульных изделий).

Впрочем, РД на любых линиях монтируется на 5 или 3, 4-выводные штуцеры.

На схеме ниже реле давления воды насоса устанавливается на специальный отвод в самом аппарате:

Схема на линии глубинного (скважинного) насоса:

Монтаж стандартный для подобных соединений: врезается штуцер (если подводка гибкая то процесс упрощается), реле вкручивается, соединение фиксируется гайками, для герметизации применяют фум-ленту или паклю.  Если резьба не совпадает, то применяют переходники.

Схема подключения реле давления при погружном насосе в скважине, если смотреть в сторону потребителя: реле ставят на линии расхода на отводе для гидроаккумулятора или на тройнике перед ним.

Если помпа поверхностная (насосная станция), то контроллер ставят параллельно с гидробаком и насосом (как на второй картинке снизу), то есть все эти приборы присоединяются к своим выходам на 5-выводном штуцере.

Подключение реле давления воды обычно не создает проблем из-за простоты: провода подсоединяются в соответствующие разъемы с муфтами, соблюдая полярность

Важно соединение герметизировать прокладками

Не надо забывать включать в схему датчик ХХ:

Схема жил питания:

Назначение выводов тройника:

Бытовые насосы повышения давления воды

Если для стабилизации напора применяется только насос, то он, как правило, устанавливается в паре с датчиком протока.

Когда кто-либо из жильцов открывает кран, этот датчик регистрирует движение среды в трубе и сразу подает питание на двигатель насоса.

Как только расход снова окажется нулевым, насос будет выключен.

Такое решение требует минимума затрат, но у него есть существенный недостаток – насос включается достаточно часто. А ведь именно в момент пуска двигатель работает в самом неблагоприятном режиме. Производители даже устанавливают для каждой модели предельно допустимое число включений в течение часа. Оно не столь уж велико: самые дорогие и качественные агрегаты рассчитываются на 15 включений в час, а которые попроще – на 10 и даже меньше.

Если водопровод используется, к примеру, для приема душа, то схема «насос + датчик протока» вполне приемлема. А вот для водоснабжения кухни, где кран с водой приходится открывать и закрывать очень часто, такой вариант окажется невыгодным: насос быстро выйдет из строя. Нельзя сбрасывать со счетов и тот факт, что любой насос, даже самый «навороченный», при работе шумит, что может вызывать неудобство.

Если вы все же решили остановиться на данной схеме, выбирайте современную модель насоса с функцией плавного запуска двигателя и автоматическим регулированием мощности в зависимости от давления в водопроводе. Такие агрегаты при частых включениях страдают гораздо меньше.

Если водопровод используется исключительно в длительном режиме, например, для полива или наполнения бассейна, можно обойтись и без датчика протока. Денег в этом случае понадобится меньше – только для покупки насоса, правда, включать его придется вручную.

Насосы для скважин – где и какие применяются

Выкопать колодец – это только малая часть работы, которую придется проделать, чтобы обеспечить свой дом водой. Время, когда она добывалась вручную прошло. Сегодня не только в загородных коттеджах, но и на дачных участках все чаще можно увидеть специальное оборудование – насосы для скважин.

Подбирают скважинные насосы для подъема воды с больших глубин и устанавливаются непосредственно в пробуренную скважину. И устанавливаются согласно схеме подключения насоса.Назначение у такого оборудования не ограничивается только частным сектором. Оно более широкое и распространяется на:

• Объекты ЖКХ;
• Предприятия;
• Служебные здания.

Главной особенностью такого оборудования является его компактность. Он легко транспортируется и может быть установлен даже в узких колодцах или скважинах. Единственное условие – грамотное подключение и в том числе к автоматике.

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

• Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
• Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
• Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
• Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Не лишены контроллеры и недостатков:

• не могут применяться в системе с давлением более 2,2 бар;
• некоторые модели рассчитаны на ограниченный поток воды;
• электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

Источники

• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
• https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
• https://o-vode.net/vodosnabzhenie/davlenie/rele
• https://belkin-labs.ru/articles/95/
• https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
• https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
• https://master-water.ru/katalog/nasosy/avtomatika

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Электронный датчик давления воды насоса

Электронное реле давления (ЭРД или РДЭ) работает на основе электронного (цифрового) датчика, измеряющего напор, основываясь на пъезорезистивном эффекте.

Состав РДЭ:

• узел питания;
• датчик тензорезисторный;
• микроконтроллер (микропроцессор);
• контактная группа.

Датчик в электронном изделии — это полупроводниковый элемент из материала, изменяющего свое сопротивление (Ом) под механическими нагрузками (под давлением). Аналогичный сенсор применяют на электронных весах. Указанное регистрирует микроконтроллер и, в соответствии с выставленными на нем пользователем значениями, отправляет команду на расцепитель контактов.

Преимущества:

• обычно уже с защитой от сухого хода. С РДЭ нет необходимости докупать отдельно такое устройство, а также они чаще имеют интегрированный манометр;
• также часто в комплекте предлагается оптимальный гидроаккумулятор;
• повышенная точность — 5%, что намного лучше, чем у электромеханики;
• простота настройки;
• многофункциональность (опишем в разделе ниже).

Минусы:

• чаще ломается, менее ремонтопригодное. Скачки напряжения могут вывести из строя, поэтому рекомендовано устанавливать стабилизатор напряжения;
• стоимость выше — от 3000–5000 р. и выше (цена механики в среднем — 500–600 р.);
• потребуется дополнительный пускатель при мощности помпы выше 1.5 кВт.

Настройка

Неоспоримый плюс ЭРД для водоснабжения — простая установка порогов срабатывания, дополнительные настройки. Этапов регулировки как таковых нет: требуемые значения просто выставляются кнопками, цифры сразу отображаются на ЖК дисплее прибора.

Второй однозначный плюс по сравнению с механикой – расширенные опции регулировок. Вот, что можно настроить:

Параметр	Возможности стандартных моделей
Стандартные рамки вкл./выкл. (верхняя/нижняя границы давления)	Вкл. — 0.5–6 или 7 Бар Откл. — 0.8–10 бар
Пауза между стартами помпы	0–99 сек.
Ограничение сухого хода	0–1,5 бар
Интервал проверок наличия воды	1 мин. – 12 ч.
Длительность проверки разрыва	0–990 сек.
Длительность проверки утечки	0–99 мин.

Пример параметров ЭРД для среднестатистической квартиры:

Для частного дома:

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.
