Отделка короба под инсталляцию не плиткой

Вопросы по теме

Ознакомившись с описанием конструкции подвесного унитаза с инсталляцией, многие из потенциальных покупателей выражают интерес по поводу следующих моментов:

О прочности и надежности

Насколько надежным является такой способ крепления унитаза и не обрушится ли он под пользователем крупной комплекции? Все компоненты системы — унитаз, инсталляция, крепление — обычно рассчитаны на нагрузку не менее, чем в 400 кг. В Интернете можно встретить описание моделей, для которых этот параметр составляет даже 800 кг — этому и обычный напольный унитаз позавидовал бы.

Подвесные унитазы выдерживают до 400-800 кг нагрузки

Чтобы развеять сомнения по поводу надежности своих подвесных унитазов, производители снимают на камеру их испытания — эти ролики можно найти в Сети. Те же, кому даже такие доказательства не кажутся убедительными, могут поискать в продаже напольные унитазы с инсталляцией. Такие чаши частично опираются на пол, но при этом ножка у них имеет округлую форму и уборку помещения, в отличие от обычного напольного унитаза, не затрудняет.

О ремонтопригодности

Любой механизм с той или иной вероятностью может выйти из строя, в том числе и сливной механизм в бачке. Получается, что для его ремонта каждый раз придется демонтировать и заново устанавливать перегородку, а потом еще и отделку выполнять по-новой?

Пользователь подвесного унитаза имеет доступ к важнейшим узлам сливного механизма через кнопку смыва, которая крепится на лицевой стороне инсталляции. Тем не менее, не будет лишним предусмотреть в перегородке лючки для обслуживания или замены других компонентов — арматуры и пр. Ну а в самых сложных случаях перегородку действительно придется разбирать — в этом состоит один из недостатков подвесного унитаза.

Поэтому очень важно не скупиться и приобрести прибор какой-нибудь известной, хорошо зарекомендовавшей себя марки, даже если продаваемый тут же альтернативный вариант от китайского «ноунэйма» стоит в 2 – 3 раза дешевле

О кнопке смыва

В отношении кнопки смыва полезно знать следующее:

1. Не стоит покупать первую попавшуюся: производители выпускают данный элемент в нескольких исполнениях под различные стили интерьера, так что имеет смысл посмотреть все варианты, чтобы выбрать наиболее подходящий.
2. Наряду с простыми механическими кнопками выпускаются пневматические, при нажатии которых усилие на сливной клапан передается не посредством металлической тяги, а за счет изменения давления воздуха в трубке. Пневматическую кнопку, в отличие от механической, можно устанавливать в любом месте.

Наряду с простыми предлагаются эконом-кнопки двух видов:

• двудольные: при нажатии на одну из половин сливается только половина запаса воды, на вторую — весь;
• кнопка «старт/стоп»: в любой момент повторным нажатием можно смыв остановить, то есть пользователь имеет возможность сам решать, какое количество воды нужно потратить.

О неудобствах скрытой прокладки коммуникаций

А что если произойдет разгерметизация какого-либо соединения в водопроводе? Ведь протечка за фальш-стеной не будет сразу замечена и вода успеет сильно залить соседей.

В этом состоит второй недостаток подвесного унитаза (третий и последний — высокая стоимость). Чтобы минимизировать риск аварии, производители применяют при изготовлении инсталляции самые качественные материалы и узлы самой надежной конструкции — этим отчасти и объясняется высокая цена изделий известных брендов.

С той же целью пользователь должен прокладывать к бачку водопровод без разъемных соединений. Наилучшим образом для этого подходят полипропиленовые трубы и детали, которые можно при помощи недорогого нагревателя приварить друг к другу, превратив в единую монолитную конструкцию.

Если же принято решение использовать металлопластиковые трубы, то из всех разновидностей фитингов для них следует применять так называемые пресс-фитинги, которые являются наиболее надежными и не нуждаются в периодическом подтягивании.

Одним из самых распространённых страхов перед установкой подвесного унитаза является его мнимая ненадёжность и хрупкость. Однако этот миф можно легко развеять подробным ознакомлением со всей конструкцией и порядком установки.

Такие сантехнические изделия крепятся на прочную инсталляцию, вмонтированную в стену, или закреплённую на полу. Поэтому проблем с дальнейшей эксплуатацией быть не может. Остаётся только решить главную задачу: как правильно выбрать всю систему так, чтобы она вписалась в габариты помещения?

Как поставить унитаз на дюбели

Крепление дюбелями –- самый практичный вариант. Фиксация этим способом отнимает мало времени. Но чтобы сделать всё правильно, придется сначала подготовить поверхность: добиться ее максимальной гладкости. При наличии перепадов основания прибор будет качаться.

Если пол выложен кафелем, то в плитке нужно аккуратно просверлить отверстия для крепления. Нужно делать это крайне аккуратно, чтобы не повредить поверхность плитки. При просверливании отверстий запрещено сильно давить на рабочий инструмент, иначе плитка треснет и придется менять ее.

Дюбельное крепление обычно применяют к унитазам с малыми габаритами. Если он массивный и тяжелый, надежной фиксации добиться не получится.

Подробная инструкция по крепежу

Чтобы произвести крепление дюбелями, нужно для начала разметить поверхность и отметить место, где встанет устройство. Далее размечают отверстия для дюбелей. Следующий шаг — проделывание отверстий дрелью. После того как отверстия в покрытии будут высверлены соответствующим сверлом, нужно использовать строительный перфоратор, чтобы просверлить бетон. Чтобы сильно не углубиться внутрь, на бур нужно наклеить маркер из изоленты. Погружать бур в пол нужно именно до этой метки.

Теперь устанавливают сантехнику, совмещая отверстия и вставляя дюбели в отверстия.

Сливной патрубок соединяют с помощью гофры со стояком канализации. На дюбели устанавливают болты, прокладки и закручивают. Нельзя сильно затягивать крепеж, поскольку поверхность может треснуть.

Стандартные модели

Высота инсталляции должна обеспечивать расстояние от напольного покрытия до верхнего края бортиков унитаза 40 см, так как это международный стандарт. Соответственно от чистового пола до оси канализационного патрубка выдерживается размер 229±1 мм.

Бачок всегда расположен выше системы водоотведения, его объем составляет от 6 литров, что является стандартным количеством воды для нормального смыва твердых отходов. Некоторые фирмы обеспечивают запас воды 3 л, объем резервуара при этом увеличивается до 9 л. Либо предлагают экономичные модели бачков с малым объемом смыва — 2,4/4 л.

Самыми низкими читаются инсталляции 80 см, при этом увеличивается или толщина бака, или его ширина, чаще понемногу оба этих размера. Для получения узких инсталляций, придется увеличить высоту и толщину смывного бачка.

Стандартными размерами рамной инсталляции, считается высота 110-120 см, ширина примерно 50 см и толщина 12–15 см. При этом толщина указывается в документации без учета канализационной трубы, наружный диаметр которой равен 110 мм.

У производителя Grohe стандартные габариты рамных инсталляций Rapid SL составляют 1130 мм в высоту, 500 мм в ширину и 130 мм в глубину в верхней части, как на чертеже ниже:

Глубина установки может регулироваться до 230 мм.

При этом модели могут отличаться конструкцией бачков, комплектацией (шумоизоляция, смарт-панели, прочие дополнительные опции). Особенностями конструкции являются:

Компания Roca предлагает коллекцию рамных конструкций стандартного размера:

Duplo WC — ширина 500 мм, высота 1090, глубина 140 – 195 мм;

Duplo WC

• Duplo WC Smart – ширина 500 мм, высота 1190, глубина 140 – 195 мм;

  Duplo WC Smart

• Duplo WC Freestanding – ширина 500 мм, высота 1120, глубина 160 мм;

  Duplo WC Freestanding

Габариты базовой модели Tece — TeceProfil: ширина 500 мм, высота 1120 мм, глубина 150.

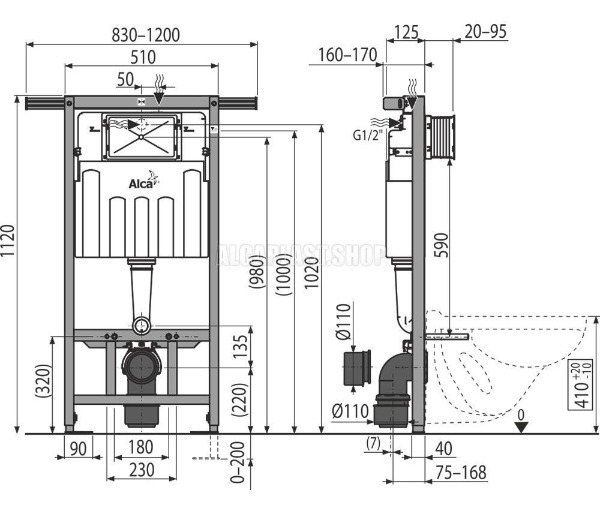

Базовая модель от Alcaplast — Sadromodul AM101/1120 имеет габариты: 1120 мм (высота), 510 мм (ширина) и 125 мм (глубина).

Также у Tece есть модель Jadromodul АМ102/1120 для установки в панельных домах — имеет дополнительные лапки для установки враспор в стандартных туалетах (от 830 до 1200 мм);

У бренда Geberit стандартными для рамных инсталляций считаются размеры 120 мм (толщина), 500 мм (ширина) и 1120 мм (высота) с возможностью регулировки в пределах 200 мм по вертикали. Всего у компании разработано три серии подобных систем скрытого монтажа:

бюджетная Delta – рамка открытого типа не имеет сверху перекладины, клавиши спуска пластиковые, выполнены в трех базовых расцветках;

Delta

элитная Sigma – рамка с верхней перекладиной, 80 с лишним вариантов дизайна кнопок слива;

Sigma

универсальная Omega – стандартными размерами обладает только одна модель из трех, от предыдущего варианта серии Сигма она отличается только конструкцией бачка.

Omega

Производитель Cersanit:

Инсталляция AQUA 40

AQUA 40

Инсталляция LINK PRO

LINK PRO

Производитель Viega именует рамные инсталляции «элементы для унитаза серии Prevista Dry». Стандартом на этом предприятии считаются габариты 1120 мм по высоте, 500 мм по ширине и 120 мм по глубине установки.

Имеются варианты с дополнительными опорами, креплением шпилек к стене, возможностью отбора воздуха в выпускной коллектор вентиляции из чаши унитаза.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit.Состав инсталляции Rapid SL Grohe

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.

Монтаж каркаса

Перед тем как закрыть инсталляцию гипсокартоном, собрал простую каркасную конструкцию из металлического профиля. Работы проводил следующим образом:

• Нарезал направляющий металлопрофиль в соответствии с размерами, отмеченными на стене.
• Закрепил жестко на строительной конструкции дома подготовленные направляющие. Для их фиксации использовал саморезы с нейлоновыми дюбелями.
• Зафиксировал переднюю направляющую на металлической раме системы инсталляции. Предварительно пришлось просверлить отверстия в металле, чтобы можно было вкрутить саморезы.

• Сделал в нижней направляющей вырезы под опоры инсталляции. Это позволило мне закрепить профиль заподлицо с металлической рамой. Его фиксацию выполнял к полу с помощью саморезов и неоновых дюбелей. Для соединения профилей между собой и к раме инсталляции использовал метизы с буром по металлу.
• Нарезал стоечный металлопрофиль, чтобы выполнить монтаж перемычек.
• Закрепил все перемычки на своих местах. Их необходимо предварительно вставить в направляющие и только потом фиксировать с помощью маленьких саморезов по металлу. Чтобы закрепить перемычки на металлической раме, пришлось сначала к ней прикрутить небольшие отрезки направляющего металлопрофиля.

После выполненной работы получился вполне прочный каркас. В нем перемычки из стоечного металлопрофиля являются ребрами жесткости.

Вопросы по теме

Ознакомившись с описанием конструкции подвесного унитаза с инсталляцией, многие из потенциальных покупателей выражают интерес по поводу следующих моментов:

О прочности и надежности

Насколько надежным является такой способ крепления унитаза и не обрушится ли он под пользователем крупной комплекции? Все компоненты системы — унитаз, инсталляция, крепление — обычно рассчитаны на нагрузку не менее, чем в 400 кг. В Интернете можно встретить описание моделей, для которых этот параметр составляет даже 800 кг — этому и обычный напольный унитаз позавидовал бы.

Подвесные унитазы выдерживают до 400-800 кг нагрузки

Чтобы развеять сомнения по поводу надежности своих подвесных унитазов, производители снимают на камеру их испытания — эти ролики можно найти в Сети. Те же, кому даже такие доказательства не кажутся убедительными, могут поискать в продаже напольные унитазы с инсталляцией. Такие чаши частично опираются на пол, но при этом ножка у них имеет округлую форму и уборку помещения, в отличие от обычного напольного унитаза, не затрудняет.

О ремонтопригодности

Любой механизм с той или иной вероятностью может выйти из строя, в том числе и сливной механизм в бачке. Получается, что для его ремонта каждый раз придется демонтировать и заново устанавливать перегородку, а потом еще и отделку выполнять по-новой?

Пользователь подвесного унитаза имеет доступ к важнейшим узлам сливного механизма через кнопку смыва, которая крепится на лицевой стороне инсталляции. Тем не менее, не будет лишним предусмотреть в перегородке лючки для обслуживания или замены других компонентов — арматуры и пр. Ну а в самых сложных случаях перегородку действительно придется разбирать — в этом состоит один из недостатков подвесного унитаза.

Поэтому очень важно не скупиться и приобрести прибор какой-нибудь известной, хорошо зарекомендовавшей себя марки, даже если продаваемый тут же альтернативный вариант от китайского «ноунэйма» стоит в 2 – 3 раза дешевле

О кнопке смыва

В отношении кнопки смыва полезно знать следующее:

1. Не стоит покупать первую попавшуюся: производители выпускают данный элемент в нескольких исполнениях под различные стили интерьера, так что имеет смысл посмотреть все варианты, чтобы выбрать наиболее подходящий.
2. Наряду с простыми механическими кнопками выпускаются пневматические, при нажатии которых усилие на сливной клапан передается не посредством металлической тяги, а за счет изменения давления воздуха в трубке. Пневматическую кнопку, в отличие от механической, можно устанавливать в любом месте.

Наряду с простыми предлагаются эконом-кнопки двух видов:

• двудольные: при нажатии на одну из половин сливается только половина запаса воды, на вторую — весь;
• кнопка «старт/стоп»: в любой момент повторным нажатием можно смыв остановить, то есть пользователь имеет возможность сам решать, какое количество воды нужно потратить.

О неудобствах скрытой прокладки коммуникаций

А что если произойдет разгерметизация какого-либо соединения в водопроводе? Ведь протечка за фальш-стеной не будет сразу замечена и вода успеет сильно залить соседей.

В этом состоит второй недостаток подвесного унитаза (третий и последний — высокая стоимость). Чтобы минимизировать риск аварии, производители применяют при изготовлении инсталляции самые качественные материалы и узлы самой надежной конструкции — этим отчасти и объясняется высокая цена изделий известных брендов.

С той же целью пользователь должен прокладывать к бачку водопровод без разъемных соединений. Наилучшим образом для этого подходят полипропиленовые трубы и детали, которые можно при помощи недорогого нагревателя приварить друг к другу, превратив в единую монолитную конструкцию.

Если же принято решение использовать металлопластиковые трубы, то из всех разновидностей фитингов для них следует применять так называемые пресс-фитинги, которые являются наиболее надежными и не нуждаются в периодическом подтягивании.

Инсталляции – современный способ установки унитазов все чаще применяется при проведении ремонта санузла. Система инсталляции подвесных унитазов представляет собой металлическую раму, к которой подвешивается чаша, а все подводящие коммуникации и обеспечивающие работоспособность прибора системы скрываются за декоративной обшивкой. Чаще всего короб для инсталляции унитаза обшивается гипсокартоном и облицовывается керамической плиткой. Рассмотрим общий принцип и пошаговую инструкцию, как правильно обшить инсталляцию.

Как устроена инсталляция для подвесного унитаза

Главное преимущество обшивки гипсокартонной конструкции заключается в возможности оставить снаружи каркаса только унитаз и кнопку слива. Система инсталляции для подвесного унитаза состоит из 5 основных элементов: металлическая рама, бачок, отверстия для монтажа, вентиль и отвод для слива.

Металлическая рама оснащается выдвигающимися штангами, которые служат для регулировки высоты. Шпильки на раме предназначены для крепления инсталляции на стену санузла. Есть панель с резьбовыми гнездами, в которые нужно вкрутить болты, чтобы зафиксировать чашу унитаза.

Отличие подвесных унитазов от обычных – плоский сливной бачок. Основу бачка изготовляют из пластика и помещают в изоляцию из стиропола. Такая процедура помогает защитить сантехнику от появления конденсата. Система для слива воды установлена в передней части бачка и отвечает за функционирование унитаза.

Систему инсталляции подключают к водопроводу через отверстие для монтажа переходника. Располагается она сбоку или сверху сливного бачка.

Главная задача вентиля — перекрывать при необходимости воду, дозировать слив и не допускать переливания.

Отвод для слива закрепляется к бачку и обеспечивает смывание воды, когда нажимают на кнопку унитаза.

Как обшить инсталляцию для унитаза гипсокартоном?

Кандидат наук, бессменный эксперт сайта, реальный, а не абстрактный (в отличие от прочих ресурсов) человек.

Конструкция инсталляции предусматривает устройство фальшстены, которая, с одной стороны, закрывает раму и бачок, а вместе с ними и все коммуникационные трубы, с другой, служит основанием для крепления панели управления узлом слива. Работа не очень сложная, а поэтому часто выполняется своими руками. От качества ее выполнения зависит вид стен туалета или санузла, доступ к арматуре сливного бачка и приборам учета воды. Чтобы не было сюрпризов во время эксплуатации подвесного унитаза, о нюансах того, как правильно обшить инсталляцию гипсокартоном, и поговорим.

Обшивка каркаса гипсокартоном

Чтобы завершить строительство короба для инсталляции, оставалось закрепить гипсокартон на каркасе из металлопрофиля. Технология фиксации ГКЛ выполняется так же, как при строительстве межкомнатных перегородок. Особенностью является то, что каркас из металлического профиля обшивается в 2 слоя. Ведь короб будет оклеиваться кафельной плиткой. Поэтому он должен быть максимально прочным.

Обшивку я начал сверху короба под инсталляцию. Для этого отрезал две полосы нужного размера от целых листов гипсокартона. Потом они были прикручены к коробу. Затем отрезал гипсокартон для передней стенки. В этом куске прорезал отверстия, необходимые для подсоединения труб, установки сливного механизма и унитаза. При креплении всех частей ГКЛ к профилю использовал черные саморезы, а к металлической несущей раме – метизы с наконечником в виде бура.

После закрепления первого куска гипсокартона спереди короба вырезал вторую такую же деталь. Ее также зафиксировал с помощью саморезов, но в других местах, чтобы не попасть в шляпки уже закрученных метизов.

По завершению работы у меня получился не разборный жесткий короб. Можно было бы построить разборную конструкцию, чтобы обеспечить доступ к коммуникациям. Но в надежности смонтированных труб я уверен на 100%, поэтому не стал усложнять процесс.

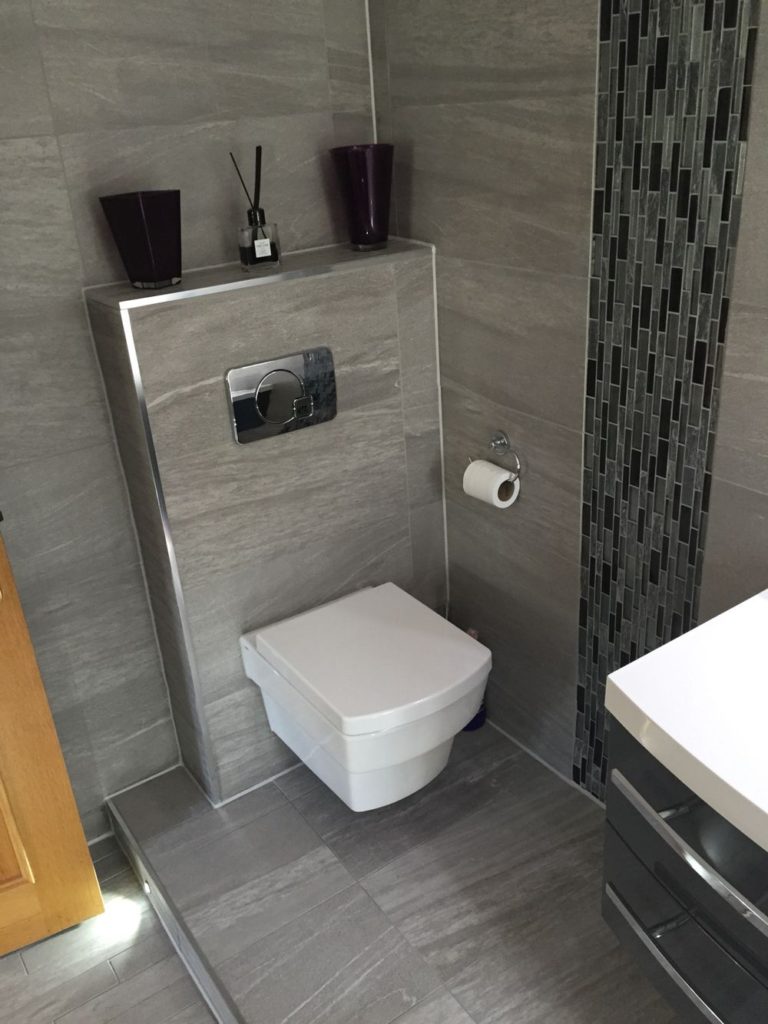

При дальнейшем ремонте санузла короб из гипсокартона был оклеен кафельной плиткой. На ней от инсталляции осталась видна только кнопка для слива воды из бачка за фальш стенкой. Верх короба из ГКЛ, облицованного кафелем, мы используем в качестве полки. На ней размещаем разные флаконы с чистящими средствами и другие принадлежности.

В этом видео показан подробно весь процесс строительства каркаса из металлического профиля, который впоследствии обшивается листами гипсокартона и маскирует инсталляцию унитаза:

Инсталляция для унитаза — что это такое

Инсталляцией называется несущая конструкция, используемая для удержания элементов подвесного унитаза. Она также может использоваться и для других видов сантехнических приборов — биде, писсуаров, раковин. Внешне она представляет собой каркас из стали. Каркас устанавливается в стену и служит креплением для арматуры. Конструкция состоит из рамы, на которую закрепляется сливной бак. Она может быть оснащена штангами, регулирующими высоту.

Инсталляция актуальна для подвесных унитазов, которые получили широкое распространение в последние годы. Модели отличаются компактностью, аккуратностью и эстетичностью.

Подвесной унитаз занимает меньшее количество свободного пространства в туалетной комнате, чем стандартные виды унитазов. Вместо сливного бака в нем используются специальные блоки, которые также отличаются небольшими размерами. Конструкция характеризуется высокими звукоизоляционными свойствами. Звук работающего унитаза становится заметно более тихим после зашивки.

Сама инсталляция подразделяется на несколько видов:

1. Низкая. Такой тип особенно актуален для установки унитаза в тех местах, где количество свободного пространства ограничено. Для примера можно привести конструкции, устанавливаемые под окном.
2. Угловая. Подвид рамной конструкции отличается наличием двух накладок, расположенных под острым углом. Она встраивается в тех случаях, когда используются совмещенные санузлы.
3. Блочная. В состав типа входят кнопка смыва, бак для слива и крепежные детали. Ее устанавливают в несущие стены любых размеров.
4. Линейная. Данный вид часто используется в общественных местах или в тех помещениях, где требуется на одной стене расположить сразу несколько приборов сантехнического оборудования. Она представляет собой единую конструкцию, занимающую большую часть стены.
5. Рамная. Для подобного типа не требуется монтаж на несущую стену. Сама инсталляция имеет опору, поэтому может быть закреплена на горизонтальной поверхности.
6. Двухсторонняя. Инсталляция подходит для торговых центров, предприятий, офисов и прочих видов помещений, где требуется установка сантехники сразу с обеих сторон стены.

Таким образом, среди основных достоинств подвесных унитазов и их инсталляции выделяют:

• эстетичность;
• компактность;
• бесшумность;
• надежность.

Конструкция имеет и свои недостатки, среди которых отмечают высокую стоимость подвесных моделей, особенности монтажа, недоступность некоторых спрятанных элементов для визуального осмотра. Однако перечисленные минусы однозначно проигрывают комфорту, получаемому при использовании подобного вида унитаза.

Каким материалом обшить инсталляцию для унитаза

Для обшивки инсталляции унитаза нужны каркас и листовой материал.

Каркас собирают из деревянного бруска или оцинкованного профиля для гипсокартона.

Главный недостаток дерева — изменение геометрии при колебаниях влажности, что приводит к появлению трещин в отделке на угловых стыках короба. В качестве недостатков можно назвать неточность геометрии и сложность обеспечения требуемой жесткости конструкции.

Стальной профиль не реагирует на перепады влажности. А колебания температуры в отапливаемом помещении незначительны, чтобы повлиять на конструкцию короба.

Профиль имеет стандартную геометрию, четкие параллели и прямые углы, которые позволяют точно выдерживать уровни по всем плоскостям. Сечение в виде швеллера, обеспечивает жесткость каждому элементу и конструкции в целом.

Для обшивки коробов, ниш и стен используют потолочные профили — направляющие и стоечные:

• Кнауф или отечественные аналоги с маркировкой UD и CD;
• Гипрок с маркировкой ППН и ПП.

В качестве материала для обшивки используют ГКЛ (гипсокартонный лист).

Как сделать люк

Установка фальшстены перекрывает доступ к контрольно-измерительным приборам, запорной арматуре холодной и горячей воды и другим элементам инженерных сетей. Решает проблему установка люка-невидимки, который стал привычным для многих владельцев жилья.

Выбор люка

При установке люка единовременно решается две задачи:

• обеспечивается доступ к инженерным коммуникациям;
• полностью скрывается место нахождения ревизионного окна.

Добиться положительного результата позволяет правильный выбор люка-невидимки по размерам и способу открывания. По параметрам люк, во-первых, должен обеспечить удобный доступ к сантехническому оборудованию, во-вторых, гармонично сочетаться с форматом плитки, чтобы керамику не пришлось подрезать.

Открываться люк может вправо, влево, а при необходимости, вниз. Здесь главное правило выбора: ничто не должно мешать открыть люк.

Материалы и инструменты

Для работы с люком нужно иметь под руками:

• шуруповерт со сверлом и крестообразной битой;
• штангенциркуль;
• рулетку;
• карандаш;
• пузырьковый уровень.

Подготовительные работы

Перед установкой люка в фальшстену в нем необходимо выполнить две операции:

• со средних и крупных люков снять дверцу — упрощается дальнейшая работа;
• высверлить отверстия под крепеж.

Снять дверцу просто. Достаточно гаечным ключом (есть в комплекте) раскрутить гайки на петлях.

Чуть сложнее высверлить отверстия под крепеж. Количество отверстий и их расположение зависят от размера люка и места крепления петель дверцы (эта сторона несет дополнительную нагрузку). Диаметр отверстий должен позволять «клопу» свободно проходить к потолочному профилю, но при этом не проваливаться сквозь каркас люка (если все же, саморез проваливается, придется ставить шайбу).

Для небольших по размерам люков достаточно 3 точек крепления, средних — четырех, для крупных — 6-8 точек, так как у них значительный вес. Количество и места высверливаемых отверстий показаны на рисунке, размещенном ниже.

Монтаж люка

Для крепления люка по его бокам крепятся опорные стойки из CD профиля. Для средних и габаритных рам такие же профили крепятся сверху и снизу каркаса., что хорошо видно на фото внизу.

Фиксация рамы к потолочному профилю проводится саморезами по металлу — «клопами». При этом нужно следить за тем, чтобы люк с закрытой дверкой был заподлицо с поверхностью инсталляции и не нарушал плоскость по вертикали и горизонтали.

Завершаются работы по установке люка смазыванием петель какой-либо универсальной смазкой и установкой дверей на петли.

Финишные работы

Процесс установки экрана завершается заделкой швов и головок саморезов шпатлевкой. Для этого:

на шов наклеивается серпянка;

• узким шпателем в шов втирается гипсовая шпаклевка (через сетку);
• затираются головки саморезов;
• по давшей усадку шпаклевке (высохшей) широким шпателем наносится второй, выравнивающий слой шпатлевочного раствора. Им же заделываются и следы от метизов.

Подробно эти работы описаны в материале «Выравнивание стен гипсокартоном без каркаса». Как отделать фальшстену, можно посмотреть в работах «Укладка плитки в туалете» и «Декоративная штукатурка стен».

Итого, устройство защитного экрана позволяет спрятать инсталляцию, а при монтаже фальшстены и все инженерные сети. Работы не очень сложные, могут выполняться неподготовленными работниками. Нужны всего лишь внимательность и терпеливость.

Источник

Подготовка к монтажу

Первым делом нужно убедиться в прочности стен, на которые будет крепиться опорная рама конструкции. Нельзя проводить крепление к перегородкам, гипсокартонным панелям, переборкам. Стены должны быть крепкими и прочными.

Необходимо наличие вывода канализации.

Если вы не имеете особого опыта в сантехнике и строительстве, лучше позвать специалистов. Они смонтируют подвесной унитаз быстрее и качественнее. Не забывайте о правильно оформленном договоре.

Виды канализационных выпусков унитаза

При вызове сантехников следует также понимать, что они не собираются жить в этой квартирой и пользоваться вашей техникой. Их советы «так будет удобнее» чаще относятся к удобству монтажа, а не к вашему комфорту.

Но есть важный момент. Конфликтовать сантехники не будут. И если вы потребуете установить, например, длинный горизонтальный отвод канализации и будете настаивать на отсутствии уклона, они сделают в точности, как вы скажете. Даже если это технологически неправильно и приведет к засорам при использовании. Поэтому в любом случае, вы должны владеть теоретической частью.

Канализационные трубы не должны иметь резких изгибов и обязательно должны иметь уклон для стекания канализационных масс. Чем меньше поворотов и стыков имеет канализационная труба, тем меньше вероятность засоров.
Идеальный вариант — прямой вывод к канализационной и фановой трубе. Отдавайте предпочтение гладким пластиковым канализационным трубам

Очень важно, чтобы трубы были одного диаметра

Подводки воды на короткое расстояние осуществляется гибкими шлангами. Если планируется подвод воды на дистанции более 1,5 метров, желательно выполнить прокладку труб и сделать разводку.

Почему мы пишем об этом так подробно? Потому что многие все еще считают установку подвесного унитаза экзотикой и показателем особенно изысканного вкуса. Хочется показать свою необычность во всей красе, придумать совсем уж необычный интерьер. Это все интересно и может действительно хорошо смотреться, если не нарушена технология. Текущий или постоянно засоренный унитаз это некрасиво и очень негигиенично.

Основные замеры перед установкой навесной чаши

Поэтому уделите серьезное внимание грамотной технической подготовке пространства и технического обеспечения. Это лучше сделать до начала установки, с карандашом и рулеткой в руках, внимательно вымеряя все сантиметры и ровность стен и пола. Часто бывает, что человек не учитывает кривизну стен, углов и считает так, как ему удобнее

Особенно гуманитарии, экономисты и крупные руководители. Ну подумаешь, расхождение 5 см и угол 86 градусов вместо 90. Как-нибудь выровняется!

Часто бывает, что человек не учитывает кривизну стен, углов и считает так, как ему удобнее. Особенно гуманитарии, экономисты и крупные руководители. Ну подумаешь, расхождение 5 см и угол 86 градусов вместо 90. Как-нибудь выровняется!

Выровнять, конечно, можно все. Но часто это стоит серьезных денег и требует трудозатрат, использования техники, строительных смесей и. т.д.

Удалив со стены отделку, плитку и прочее, вы можете сэкономить 3-10 см пространства. Нет, монтажники не будут столь очаровательно любезны, чтобы заботиться о вас больше, чем вы сами.

Требования к материалам

Если вы решили спрятать трубы, материал необходимо выбрать еще на этапе планирования, и руководствоваться надо не только его эстетическими качествами. Ванная относится к мокрым комнатам, то есть к помещениям с подводкой воды и с влажными процессами. Здесь периодически меняется температура и влажность, поэтому материалы для короба выбирают, исходя из следующих характеристик:

• Влагостойкость. Основное требование для любых материалов, предназначенных для использования в ванной. Конструкция короба не должна деформироваться в среде повышенных температур и агрессивной бытовой химии, поверхность не должна впитывать воду.
• Стойкость к коррозии. На трубах нередко скапливается конденсат, а теплый пар заполняет весь объем комнаты. Каркас и крепеж конструкции также не должны бояться влаги и повышенной температуры.
• Декоративность. Правильная конструкция вписывается в дизайн помещения и соответствует остальной отделке. Так как чаще всего стены отделываются плиткой, выбирают материал, пригодный для облицовки.

Оформление короба плиткойИсточник o-vannoy.ru

• Компактность, эргономичность. Ванные комнаты редко могут похвастаться габаритами. Чем меньше места будет занимать конструкция, тем удобнее она в обиходе, а это напрямую зависит от материала каркаса и стен короба. Для каркаса используют металлический профиль или деревянные рейки.
• Бюджетность. Важна не только стоимость материала, но и возможность самостоятельного монтажа. Приглашение специалистов выливается в удорожание ремонта.
• В процессе эксплуатации к коробу предъявляются следующие требования:
• Прочность, износостойкость. Важна устойчивость к механическим нагрузкам, особенно, если у конструкции имеются подвижные детали.
• Простой уход. Очистка поверхности от загрязнений не должна занимать много времени. Хорош материал, который выдерживает стандартные (бытовые) чистящие вещества.
• Экологичность. Для монтажа подбирают материалы, которые не будут выделять токсичные для здоровья вещества. Внешний слой отделки должен быть достаточно устойчивым к плесени.
• Доступ к содержимому. Мудрым решением будет предусмотреть небольшой люк, открывающий доступ к арматуре и приборам учета.

И никаких трубИсточник knaufmag.pl

Обшивка гипсокартоном

Теперь остается обшить каркасную конструкцию гипсокартоном. Общая технология схожа с обшивкой других каркасных систем, но производится в два слоя: это нужно для усиления прочностных характеристик облицовки.

Сначала из гипсокартона вырезаются две полосы, которые монтируются на верхнюю «полку».

Затем монтируется первый слой передней обшивки, в которой предварительно вырезаются отверстия под крепление и подключения унитаза, а также под сливной механизм. Крепление к профилям производится обычными черными саморезами, а к раме – саморезами с буром.

Когда первый лист гипсокартона закреплен, подготавливают второй лист. В нем также вырезаются отверстия, после чего его устанавливают поверх первого ГКЛ. Крепление производится саморезами подходящей длины, при этом нужно следить, чтобы не попасть в шляпки предыдущих метизов.
