Промывка (чистка) теплообменника газового котла своими руками

Средства для чистки теплообменника

Применять для данной процедуры лучше всего средства, которые продают в бытовых или других специализированных магазинах. Но, для экономии средств, такой состав можно изготовить и самостоятельно.

Первое что используют чаще всего – раствор 10% серной кислоты. Подобное средство можно применить, но делать это следует крайне аккуратно, так как серная кислота очень активна и может быстро прожечь тонкие стенки теплообменника. Результат: необходимость обращения к мастеру, который сможет запаять отверстие или покупка нового устройства. И первый, и второй вариант обойдутся пользователю в солидную сумму.

Можно прибегнуть к более щадящему и народному способу: на 20 г лимонной кислоты растворить на 1 л воды. Если результат не будет заметен сразу, то концентрацию следует немного повысить. Лимонная кислота качественно удаляет накипь и грязь, но при этом негативно воздействует на повреждённые ржавчиной участки.

В видео ниже показано, как разобрать котел Baxi Ecofour 24F и почистить теплообменник он накипи лимонной кислотой.

Поэтому лучше всего потратить немного больше средств, но почистить теплообменник специально созданными для этого средствами. Например, препарат для очистки газовых котлов Detex. Ещё ни разу данный состав не повредил внутреннюю поверхность теплообменника и заслужил большое количество положительных отзывов от пользователей.

Жидкость Manta Ecologica DETEX (10 литров). Предназначена для промывки теплообменников из стали, чугуна и меди

Преимущества использования жидкости DETEX:

• Удаление слоя накипи, биологических отложений, оксидов, солей.
• Состав жидкости не разрушает поверхности теплообменника.
• Содержит поверхностно активные вещества, антивспенивающие и коррозийно-ингибиторные присадки.

Основные способы промывки

Начать следует с того, что теплообменник, прежде всего, является трубной системой с двигающейся внутри жидкостью. Но вода, которая используется в системах, обычно не отличается высоким качеством. Разные соли металлов, присутствующие в ней, оседают на стенках конструкции, становятся накипью и сужают проход. Существует три способа борьбы с накипью:

• механический;
• химический;
• посредством закачивания в систему жидкости под сильным напором.

В статье рассматривается только чистка своими руками, в связи с чем о третьем способе мы говорить не будем. В одиночку с ним точно не справиться, так как потребуется специальный компрессор, способный создавать давление примерно в 10 атмосфер. Только с помощью этого устройства можно разбить отложения на железных поверхностях.

Обратите внимание! С двумя другими же способам вполне можно справиться собственноручно. Сразу оговоримся, что это достаточно трудно, да и навыки соответствующие потребуются

Видео – Чистка теплообменников

https://youtube.com/watch?v=Ljjkd_IrQQg

Способ №1. Механическая промывка

Если используется эта промывка теплообменника газового котла, не забывайте, что сам обменник занимает много пространства в теплогенераторе. Он расположен над камерой сжигания, поэтому туда непросто добраться. Алгоритм действий должен быть следующим.

Шаг первый. Снимается верхняя часть корпуса. Чтобы это сделать, необходимо отключить электрическое питание и подачу газа (если все это предусмотрено конструкцией котла).

Шаг второй. Обменник отсоединяется от отопительной магистрали.

Шаг третий. Крепления прибора снимаются.

После этого можно извлекать теплообменник из теплогенератора и приступать непосредственно к процедуре промывки. А что можно увидеть после демонтажа? Как правило, все внутренние полости забиты накипью – солями металлов, кальция или же натрия, а еще трехвалентным ферумом.

Для чистки придется использовать металлические инструменты – штыри, скребки и так далее

В ходе работы следует проявить особую осторожность, дабы не повредить поверхности конструкции

В некоторых случаях прибор смачивается в какой-либо емкости, заполненной несильным раствором соляной кислоты. И как только накипь размякнет, можно начинать удалять ее. По окончании процедуры все внутренние пустоты промываются водой под незначительным давлением. В этих целях можно приложить шланг, подключенный к системе водоснабжения.

Вы сможете лично убедиться, сколько грязи при этом выльется. Нужно дождаться, когда начнет течь чистая вода. Дополнительно можно простукать поверхности прибора киянкой (это специальный молоток, выполненный из древесины или резины).

Полная инструкция по промывке газового котла

Ранее мы рассказывали о том как полностью промыть и прочистить газовый котел своими руками, советуем вам ознакомится с данной информацией

Способ №2. Химическая промывка

Сразу оговоримся, что такая промывка является достаточно сложной процедурой. В ходе работы понадобится специальный прибор, именуемый бустером. И, невзирая на то, что данный вариант предельно упрощен, для его воплощения все равно следует знать о ряде важных нюансов.

В чем же упрощенность методики? Прежде всего, нет необходимости в извлечении теплообменника и демонтаже некоторых элементов газового котла. Необходимо лишь отсоединить пару патрубков (к одному из них нужно подключить специальный шланг, посредством которого внутрь корпуса будет подаваться чистящее средство). Пройдя через корпус, средство выйдет наружу посредством второго патрубка, к которому также будет подключен шланг. Следовательно, как в обменнике, так и в бустере средство будет перемещаться по кругу.

А теперь рассмотрим, из каких компонентов состоит сам бустер. К таковым относится:

• емкость для химического вещества;
• электрический нагреватель (он есть далеко не на всех моделях, но люди с опытом советуют приобретать именно такие модели; так реагент будет нагреваться, а будучи теплым, он более быстро и качественно удаляет накипи соли и грязи);
• насос.

Обратите внимание! Такими химическими реагентами могут быть разного рода растворы, находящиеся в свободной продаже на отечественном рынке. И вопрос выбора правильного реагента является наиболее актуальным

В каждом конкретном случае необходимо учитывать не только степень засорения, но и его тип, а также материал, использованный при изготовлении теплообменника.

Далее мы выясним, с помощью каких средств может выполняться промывка теплообменника газового котла.

Печь с теплообменником для бани

Ранее мы рассказывали о том как выбрать хорошую печь с теплообменником для бани, советуем вам ознакомится с данной информацией

Очищение. Способ 2

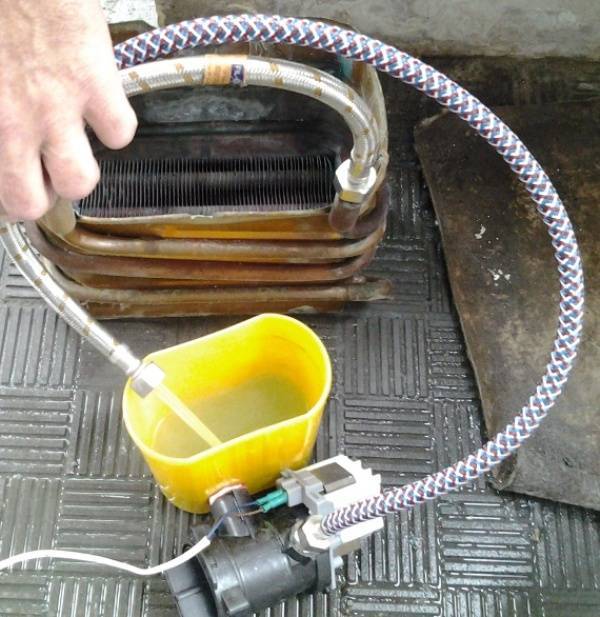

В этом способе нужно задействовать специальный промывочный комплекс. В него входят:

1. Бак для чистящего состава.
2. Насос.
3. Соединительные шланги.

Стадии операций:

1. Отключение котла.
2. Слив воды.
3. Демонтаж циркуляционного насоса. На его позицию ставится промывочный агрегат. Он присоединяется специальными шлангами.
4. Приготовление состава в баке обозначенного комплекса. Пропорции те же, что в первом способе.
5. Включение насоса. Состав циркулирует. Нужно контролировать давление в этом комплексе. Оно не должно зашкаливать.
6. Слив состава.
7. Промывка устройства водой.
8. Демонтаж промывочного комплекса.
9. Возвращение на место насоса.

Необходимые средства и инструменты

Бойлер с сухим ТЭНом

Бойлер с «сухим» ТЭНом чистить легче – достаточно будет почистить бак, так как сам нагревательный элемент изолирован от непосредственного контакта с водой. Конструкции с обычным ТЭНом в принципе чистятся столько же по времени, но иногда лучше разобрать бойлер и вынуть нагревательный элемент, чтобы лучше его очистить.

В домашних условиях проще действовать по методу, который не требует разборки водонагревателя. Для этого рекомендуется использовать слабую кислоту (лимонную или уксусную). Процесс очистки проводится в несколько приемов:

https://youtube.com/watch?v=B4lmDozcuDQ

1. К разветвителю присоединить шланг и зажать его хомутом для плотного прилегания. При этом вентиль горячей воды перекрывать не следует.
2. Спустить из бака часть воды, перекрыв вентиль, через который в бак подается вода. В бойлерах большого объема (100 л и более) сливается 30% жидкости.
3. Сделать раствор лимонной кислоты в горячей воде из расчета 250 г на 1 л.
4. Через шланг залить раствор в бак. Для этого удобно использовать лейку или воронку. Чтобы вода легко переливалась из лейки в бак, она должна располагаться выше уровня воды в баке (по принципу сообщающихся сосудов). Краны для стока воды должны быть перекрыты.
5. После этого открыть вентиль с холодной водой, чтобы заполнить бак, и бойлер включить в электрическую сеть.
6. Бойлер начинает работать. После того как он нагреет воду до заданной температуры, его нужно оставить на несколько часов, чтобы жидкость растворила накипь.
7. После этого необходимо опустошить бак и снова его наполнить, а затем снова опустошить. Повторить эту процедуру достаточно 2-3 раза.

Если через короткий период времени бойлер стал работать так же, как и до очистки, возможно, нужно заменить магниевый анод. Дело в том, что он предназначен для минимизации появления ржавчины и накипи, так как оттягивает на себя катионы, чтобы нагревательные элементы и стенки бака долго не портились. Но со временем, естественно, сам приходит в негодность и перестает выполнять свою непосредственную функцию. После его замены устройство снова станет работать нормально.

Чем промывать теплообменники: химические средства

К процедуре промывки прибора следует прибегать при появлении нарушений в работе системы.

Большинство владельцев газовых агрегатов обращаются за помощью к специалистам, однако прочистить котел можно и самостоятельно.

Промывка газового прибора осуществляется:

• В целях профилактики. Период обработки – два раза в год, затрата усилий и вспомогательных средств минимальна.
• При загрязнении, вызванном накипью или сажей. В такой ситуации можно справиться как самостоятельно, так и обратиться за помощью к специалистам.
• При неисправности теплогенератора или при полной остановке в работе котла. Если случилась такая ситуация, без вмешательства экспертов не обойтись. Мастер устраняет все проблемы и промывает теплообменник.

Существуют различные средства, чем можно промывать газовое оборудование.

Наиболее популярные из них следующие.

Лимонная кислота

Лимонную кислоту можно приобрести практически в любом магазине продовольственных товаров. Из данного средства рекомендуется изготовить раствор с концентрацией от 0,5% до 1,5%, в зависимости от сложности загрязнения.

Жидкость, нагретая до температуры 60 °С, легко справиться с накипью и окислениями, не нанося вред металлическому покрытию оборудования.

Лимонная кислота как нельзя лучше помогает чистить аппараты из нержавеющей стали, меди и латуни. В применении вещество безопасно для здоровья.

Фото 1. Упаковка лимонной кислоты, 15 г, производитель «Пять поваров». Хорошо чистит аппараты из меди, латуни и нержавеющей стали.

Ортофосфорная

Данный вид химического соединения широко распространен в сельском хозяйстве и его приобретение не составит большого труда. Ортофосфорная кислота подойдет для очистки теплообменников любого типа.

Для осуществления промывки котла делается 13% раствор. Такая концентрация поможет эффективно устранить все типы загрязнений и накипи, а также создаст определенный защитный слой на поверхности металла. В применении кислота безопасна для здоровья.

Соляная

Ввиду того что соляная кислота признана на территории РФ прекурсором (вспомогательное вещество при изготовлении наркотических средств), меры по ее распространению ужесточены и регулируются соответствующими органами.

Однако, несмотря на этот факт, в аптеке можно купить раствор соляной кислоты, который реализуется под наименованием желудочного сока.

В процессе очищения элементов теплообменника газового оборудования, состоящих из меди и нержавейки, активно применяют 2—5% раствор соляной кислоты. В ее состав входят специальные компоненты – ингибиторы, которые способствуют защите металла, и качественно растворяют всевозможные карбонаты и продукты окисления.

Внимание! Стоит заметить, что HCl является опасным и агрессивным реактивом, вследствие этого при работе с ним в домашних условиях требуется аккуратность и концентрация внимания

Сульфаминовая

Для того чтобы купить сульфаминовую кислоту, достаточно в поисковой строке интернет-браузера ввести ее название. Организации и предприятия, связанные с химической промышленностью, предложат широкий ассортимент вещества по различным ценам.

Способность этого реактива к растворению накипи и загрязнений полностью зависит от химического состава последних.

В соответствии с этим, перед проведением процедуры очистки рекомендуется изучить структуру имеющейся накипи и грязи.

По мнению экспертов, оптимальной для работы с сульфаминовой кислотой является температура 55—65 °С, а рекомендуемая концентрация раствора составляет 2—3%. Ввиду низкой концентрации при бытовом применении опасности для человека средство не представляет.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Регулярность очистки и какие узлы нуждаются в ней

Частота проведения процедуры для каждого газового котла индивидуальна и зависит от следующих факторов:

• мощности оборудования;
• состояния трубопровода;
• качества топлива;
• жесткости и чистоты теплоносителя;
• материала, из которого сделан теплообменник;
• конструкции радиаторов;
• протяженности трубных магистралей;
• длительности эксплуатации котла;
• режима работы устройства.

Рекомендовано выполнять процедуру очистки перед началом отопительного сезона или по мере необходимости.

Частота чистки газового котла зависит от многих факторов

В очищении от продуктов горения нуждаются все элементы оборудования:

• теплообменник;
• запальник;
• котел;
• горелка;
• газовый фильтр;
• топка.

Ниже рассказано обо всех нюансах проведения процедуры для того или иного узла.

Теплообменник

Почистить теплообменник газового котла можно разными способами, но чаще всего в домашних условиях выбирают механическую чистку. Для этого необходимо подготовить отвертку и гаечный ключ, ершик и щетку по металлу. Для начала отключается подача газа, датчики и снимается крышка котла. Демонтируется теплообменник и с помощью приготовленных приспособлений проводится чистка внутренних и внешних частей.

Чтобы избежать повреждения теплообменника, механическая чистка должна быть щадящей, а инструменты без острых граней.

Запальник

Чистка запальника выполняется тогда, когда пламя горелки горит неравномерно и имеет желтоватый цвет. Это означает, что произошло забитие отверстия или форсунок сажей и копотью. Чтобы почистить запальник газового котла, необходимо перекрыть подачу топлива, снять запальник и прочистить его с помощью щетки. По завершению процедуры деталь устанавливается на место и проверяется ее функциональность.

Горелка

Горелка с форсунками является основным элементом газового котла, посредством которого и происходит подача топлива. Почистить горелку газового котла можно самостоятельно, выполняя следующие этапы:

• перекрывается подача газа;
• элемент демонтируется с установочного места;
• маркером намечается расположение форсунок, которые потом аккуратно снимаются;
• горелка очищается щеткой, а ее отверстие продувается насосом;
• форсунки вставляются в горелку согласно разметке;
• горелка устанавливается обратно.

Горелка газового котла

Как и очистку остальных деталей прочищать горелку рекомендуется 1-2 раза в год.

Котел

В случае с настенными устройствами чистка не должна вызвать трудности. Следует перекрыть газовый вентиль, снять лицевую панель и крышку, закрывающую камеру сгорания. В целях защиты горелки от сажи, которая будет падать в процессе чистки, ее вместе с форсунками прикрывают листом бумаги. Щеткой с ворсом ребра котла освобождаются от нагара. По окончанию процесса внутренняя часть устройства обметается, лист с сажей аккуратно вынимается.

Газовый фильтр

Фильтр на газ выполняет крайне важную роль в работе котла. Он очищает поступающее топливо от различного рода загрязнений и примесей. Это способствует эффективной работе устройства и снижает появление налета на внутренних деталях и газоотводной трубе

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Кроме газового не стоит забывать о чистке водных фильтров от накипи. Они представляют собой сеточки, которые снимаются и промываются проточной водой.

Ржавый налет легко удаляется лимонной кислотой, если замочите фильтры в ее растворе.

Топка

Засоренные сажей топка и дымоход работают крайне не эффективно. Снижение тяги опасно для дальнейшего использования котла, т.к. может вызвать попадание угарного газа в жилое помещение. Большое количество сажи при неблагоприятных условиях может загореться.

Топка очищается щетками. Дымоход с внутренней стороны чистится своими силами, но для прочищения его снаружи лучше обратиться к специалистам. Чтобы верхняя часть дымохода не покрывалась льдом, ее рекомендуется утеплить.

Плановая или профилактическая чистка газового котла для отопления поможет пользоваться оборудованием максимально эффективно, не снижая уровень комфорта для жителей дома.

Признаки необходимости очистки и промывки теплообменника

Главная причина появления накипи — большое количество минеральных веществ, содержащихся в воде. Поддаваясь воздействию высокой температуры эти образования откладываются на стенках теплообменника в виде накипи или ржавчины. Проблема появления загрязнений рано или поздно встает перед владельцем теплообменного оборудования, и чтобы ситуация не стала критической и не привела к поломке котла, теплообменник необходимо регулярно промывать и проводить прочистку внутренней части устройства.

При отсутствии должного ухода за состоянием теплообменника газового котла, загрязнения могут привести к нежелательным последствиям:

• Перегрев теплообменника: при образовании накипи, теплоноситель перестает охлаждать внутренние поверхности, в результате теплообменник перегревается и перестает работать.
• Снижение эффективности работы теплообменника: всевозможные отложения создают низкую проводимость тепла, в результате чего увеличивается расход топлива на нагрев жидкости.
• Выход из строя оборудования: из-за накипи затрудняется движение рабочей жидкости, и вследствие теплообменник быстро ломается.

Периодическая чистка теплообменника газового котла с промывкой зачастую производится только тогда, когда устройство уже сломано и необходим вызов специалиста. Однако, многие пользователи не задумываются о том, что очистку теплообменника от накипи и отложений необходимо проводить регулярно.

Результат чистки и промывки пластинчатого теплообменника

Признаки необходимости промывки и очистки теплообменника:

• слабый напор воды в кране;
• циркуляционный насос работает под определенным углом, что указывает на его перегруженность;
• горелка в газовом котле постоянно находится в выключенном состоянии;
• при одинаковых параметрах работы котлоагрегата увеличивается количество потребляемого газа;
• нагрев происходит дольше, чем обычно.

Все вышеуказанные признаки указывают на появление проблем в функционировании данного элемента котла и необходимости его промывки и очистки.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения)	Описание процесса
	Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
	Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника.	Очистка теплообменника.  В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать: металлической щеткой; наждачкой; скребком и т.д. Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.
Так выглядит почищенная основная горелка.	Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
	Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
	При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
	Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.

Как правильно промыть теплообменник двухконтурного котла?

Михаил, Екатеринбург задаёт вопрос:

Добрый день! 3 года назад мы поставили себе двухконтурный котёл. Это очень удобное приспособление, так как и в квартире теперь тепло, и вода горячая есть всегда. Во время покупки мне сказали в магазине, что необходимо чистить котёл раз в год, если вода в кране очень жёсткая. Чтобы произвести чистку, нужно вызывать специалистов, но это стоит больших денег. Собственно говоря, поэтому мы и не чистили установку так долго. Подскажите, через какие промежутки времени надо производить чистку? И как промыть теплообменник двухконтурного котла от известковых отложений? Заранее огромное спасибо вам за помощь!

Здравствуйте! Вам не следует сильно переживать, так как современные модели двухконтурных котлов совершенно не портятся, если производить чистку и раз в 3 года (даже при условии, что вода очень жесткая). Главное при этом #8211 не запускать процесс до 5 лет использования. То, что в магазине вам посоветовали делать прочистку раз в год, лишь частично правильно. Но это не имеет смысла, так как вы только лишний раз потратите деньги. Идеальный вариант #8211 производить подобную работу раз в 3 года при условии постоянного использования котла.

Необходимо понять, как промыть теплообменник под двухконтурный котел правильно. Существует несколько методов прочистки. Самым эффективным считается стандартная промывка с использованием специальной жидкости, которая способна отслаивать с внутренних стенок данной установки известковый налет.

Прежде чем приниматься за работу, необходимо все отключить. Для начала закрутите кран внизу котла, который обеспечивает поступление холодной воды в него. Далее нужно сбросить давление до нуля. Если такого клапана для сброса нет, этот шаг пропустите. Теперь в обязательном порядке отключайте котел от газа и электричества. Это нужно сделать обязательно, чтобы обеспечить свою безопасность. Если есть возможность, сразу произведите слив воды из котла.

Теперь нужно снять с котла кожух. Для этого внизу необходимо открутить четыре гаечки. Учтите, что снизу может политься воду. Поэтому рекомендуется это делать над большим тазиком или вовсе вынести котел на улицу, сняв его перед этим с петелек на стене. Медленно открутите теплообменник, чтобы не повредить детали.

Далее производится промывание теплообменников. Делать это можно обычной проточной водой. Вы сами увидите, когда вода после промывки будет становиться более чистой. Абсолютная прозрачность укажет на то, что основная часть промывки удалась. Теперь можно все ополоснуть кипяченой холодной водой.

Теперь пришло время использовать средство для очистки. Заранее приобретается специальная жидкость для промывки контуров, которая устраняет отложения на деталях. Такая жидкость наливается в два тазика, затем в эти тазики кладутся контуры так, чтобы вся их поверхность была покрыта средством. Оставьте все это на 15-20 минут. Но перед этим внимательно прочтите инструкцию. Ведь некоторые средства могут требовать большего или, наоборот, меньшего времени для откисания.

После этого контуры вытаскиваются из емкостей. Теперь в тазы вместо жидкости необходимо налить кипяток с разведенным в нем стиральным порошком. Количество порошка должно быть достаточным. Положите в этот раствор теплообменники на 3-5 минут.

Теперь вам остается несколько раз ополоснуть контуры, чтобы не осталось следов от концентрата и порошка.

Промывка двухконтурного котла может считаться оконченной. Вам остается теперь установить теплообменник на место. Для этого сначала необходимо установить новые резиновые прокладочки, даже если старые еще вполне пригодны.

Дальше все нужно вернуть на место, стараясь закрутить гайки максимально плотно. Для этого хорошо использовать гаечный ключ. Когда все будет собрано, подвесьте котел обратно на крючки. Далее можно подключать установку к газу, электричеству и воде. Вы убедились, что разобраться во всем не так сложно. А если будут возникать трудности во время сборки или разборки контуров, нужно обратиться к инструкции. Там есть схема, где все подробно показано, так что запутаться практически невозможно.
