Принцип работы газовой колонки: особенности устройства и работы газового водонагревателя

Что включает ТО газовой колонки

При проведении ТО газовой колонки специалист должен выполнить следующий перечень действий:

…

1. Осмотр газовой арматуры на утечку газа подразумевает проверку соединений на герметичность. Почувствовать протечку топлива бывает сложно, так как над водонагревателем установлена дымоотводящая труба и работает вытяжка.
2. Тестирование датчиков безопасности включает проверку их работоспособности и осмотр на наличие коррозии, отсоединения контактов и прочего.
3. Чистка водяного узла внутри которого находятся: фильтр, мембрана, пружины, сальник, шток, перепускные каналы. Периодически все элементы требуют промывки, фильтр и мембрана – замены. Если иногда производить чистку водяного узла, то можно избежать дорогостоящего ремонта.
4. Осмотр соединительных частей трубок – продолжительное применение водонагревателя без осмотра и разбора может привести к протеканию соединений. Часто случается, что уплотнительная резинка прогнила и из-под нее по капле просачивается вода. Обычно этот процесс сопровождается коррозией окружающих металлических частей. Тогда повернуть гайку, под которой находится прокладка, становится очень сложно. Таким образом, повышается риск повреждения трубы. Если же водонагреватель регулярно проходит ТО, то резьба не подвергается коррозии и раскрутить соединение будет достаточно легко без каких-либо повреждений.
5. Осмотр и чистка теплообменника включает его проверку на наличие протечек и чистку от накипи. Этот элемент быстрее других засоряется солями, выделяемыми при нагревании из воды. Также теплообменник очищают и снаружи, так как на участке, расположенном рядом с горелкой, образуется нагар. Накипь и сажа постепенно приводят к снижению скорости нагрева воды и КПД агрегата.
6. Чистка основной горелки и ее составляющих. Постепенно элементы горелочного устройства забиваются копотью и сажей, что в свою очередь приводит к ухудшению нагрева воды, появлению желтого пламени и неприятного запаха.

После профессионально проведенного ТО водонагревателя становится ясно, какой именно элемент виноват в снижении производительности устройства. В результате очистки и замены износившихся деталей, улучшаются показатели газовой колонки:

• устройство начинает быстрее нагревать воду;
• сокращается расход газа и электроэнергии;
• увеличивается КПД.

Проводя техническое обслуживание газовой колонки вовремя, вы не потратите впустую деньги, как думают многие, а обезопасите себя от внезапных значительных трат и опасных ситуаций.

Лучшие накопительные газовые водонагреватели

Эти приборы внешне похожи на электрические бойлеры, поскольку имеют объемный резервный бак, под которым и установлена газовая горелка.

Оборудование подобного типа, как правило, довольно громоздко и требует выделения места для установки.

В квартире такой водогрей не разместить, а вот частном доме никаких проблем не возникнет. И все-таки в продаже встречаются компактные накопители небольшого объема.

Baxi SAG3 100 – маленький объем, высокая производительность

4.8

★★★★★

оценка редакции

89%

покупателей рекомендуют этот товар

Водонагреватель Baxi предназначен для настенного монтажа, так как емкость его бака составляет всего 100 литров.

Оборудование обеспечивает бесперебойный нагрев воды и допускает параллельное подключение нескольких потребителей. Накопительный бак термоизолирован ППУ.

Преимущества:

• Высокая производительность;
• Работает даже при слабом давлении на входе;
• Магниевые аноды защищают бак от коррозии;
• Экономичность;
• Энергонезависимость.

Недостатки:

• Нестандартный дымоход диаметром 80 мм;
• Нуждается в подключении дополнительного расширительного бака.

Нагреватель SAG3 ориентирован на использование в жилых домах, а также в производственных и административных зданиях. Он подойдет тем, кто пользуется горячей водой часто и понемногу.

Ariston SGA 200R – с большим баком

4.7

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Смотрите обзор

Итальянский газовый бойлер для напольной установки вмещает 195 литров воды. Расчетный период эксплуатации, заявленный производителем – 10 лет.

Конструкция этой мега-колонки допускает подключение слива и линии рециркуляции, причем все работает автономно.

Преимущества:

• Не нуждается в подключении к электросети;
• Магниевый анод для защиты бака;
• ППУ-теплоизоляция;
• Простая регулировка температуры;
• Быстрый розжиг.

Недостатки:

Газовая горелка очень низко расположена.

Ariston SGA предназначена для установки в частных домах и коттеджах в 2-3 этажа с несколькими точками водоразбора.

Принцип работы газовых колонок

Схема внутреннего устройства классического газового водонагревателя.

Принцип работы газовой колонки довольно прост. Работает колонка следующим образом: холодная водопроводная вода пропускается через теплообменник устройства. Там она нагревается за счет горелок, которые расположены под теплообменником.

Кислород, который необходим для данного процесса, попадает по вентиляционной системе жилища естественным путем, а отработанные газы дыма уходят по специальному дымоходу, который предназначен только для газовой колонки. Горячая вода из колонки в раковину поступает по трубе.

Каждый из видов газовых колонок работает по-разному.

Например, при ручном способе включения устройства розжиг происходит методом зажигания газа спичкой, при этом горелка вспыхивает при повороте ручки подачи газа. Однако колонки с ручным методом работы уже устарели.

Схема установки самодельного проточного водонагревателя с многоточечным водоразбором.

На современных газовых колонках имеется два вида розжига: электронный и пьезорозжиг. При пьезорозжиге колонка включается при механическом усилии, преобразующемся в искру.

В данном случае оборудование включается с помощью кнопки, расположенной на лицевой панели. Пьезоэлемент дает искру, которая помогает зажечь запальник. Дальше все происходит автоматически: при открытии крана колонка зажигается, и начинает течь горячая вода.

Газовые колонки, включающиеся с помощью электронного розжига, считаются самыми качественными и надежными. Включаются такие устройства с помощью двух батареек, которые дают заряд для искры. Для такого вида колонок не нужны кнопки и спички. Для того чтобы включить ее, достаточно просто открыть кран. Обычно батареек хватает надолго.

Распространенные неисправности

Как и любое газоиспользующее оборудование, водогрейная колонка должна обслуживаться и ремонтироваться специалистом в данной области. Но есть ряд простых неисправностей, которые хозяин частного дома или квартиры может устранить самостоятельно. Чаще всего у проточных водонагревателей встречаются такие неполадки:

1. Не поджигается запальник.
2. Фитиль горит, но после открывания крана основная горелка не включается или поджигается, но тут же затухает.
3. Наблюдается недостаточный нагрев воды.
4. Вода начинает капать из нижней части корпуса.

Причин возникновения перечисленных симптомов может быть много, но мы укажем наиболее очевидные, которые пользователь может устранить своими руками.

Тягу в дымоходе нужно проверять регулярно, как это показано слева. Справа — очистка теплообменника от накипи, когда колонка не греет воду.

Причиной затухания горелки может стать:

• отсутствие тяги в дымоходном канале;
• неисправность датчика тяги либо нарушение контакта в его проводке;
• негерметичная мембрана водяного узла;
• засор фильтра на входе (при наличии).

Низкая температура выходящей воды, что бывает спустя несколько лет эксплуатации, обычно связана с появлением накипи в теплообменнике и его придется промывать. А вот капли воды из-под корпуса говорят о негерметичности какого-либо соединения, предохранительного клапана или самого теплообменника. Причина – перегрев аппарата в момент отключения воды.

Неисправность с перегревом присуща атмосферным газовым колонкам. Механизм такой: когда резко перекрывается вода и горелка отключается, теплообменник остается горячим, в нем происходит вскипание и образуется пар. Если ситуация постоянно повторяется, то пар в конце концов прорывается наружу, нарушая наиболее слабое уплотнение. Отсюда рекомендация: в подобных аппаратах нужно сначала отключать газ, а потом перекрывать воду.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

• с теплообменника сливается вода;
• с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
• если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев

Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
2. Шток желательно смазать солидолом или касторовым маслом.
3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

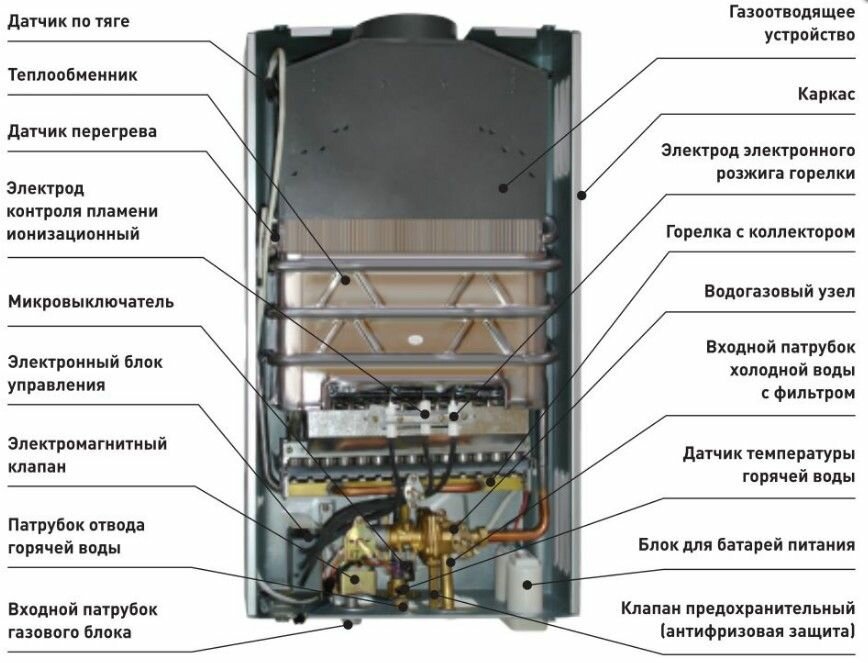

Устройство современных газовых колонок

На данный момент в торговой сети можно приобрести бытовые водонагреватели двух типов:

1. Наиболее распространенный вариант — газовые колонки с открытой камерой сгорания (атмосферные). В них воздух для горения газа поступает из помещения естественным путем, проходя через проем внизу аппарата и смотровое окошко.
2. С закрытой камерой сгорания (иначе – турбированные или наддувные). Здесь воздух в зону горения нагнетается принудительно посредством вентилятора.

Водонагреватель на кухне в квартире (фото слева) и в котельной частного дома Сначала разберем устройство боле простых атмосферных колонок, состоящих из следующих основных элементов:

• металлический корпус;
• газовая горелка с запальником;
• ребристый теплообменник с кожухом и змеевиком из меди;
• автоматический газовый клапан с регулятором интенсивности горения;
• механический водяной узел с предохранительным клапаном;
• система розжига;
• диффузор с патрубком на конце для подключения дымохода;
• трубки для воды и газа, выходящие снизу и заканчивающиеся присоединительными штуцерами.

В диффузоре водонагревателя, где собираются продукты горения, установлен датчик тяги, соединенный проводами с газовым клапаном. Непосредственно в зону горения помещен датчик наличия пламени (ионизации), тоже связанный с этим клапаном. Ниже приведена схема, где подробно показано устройство атмосферной газовой колонки:

Сейчас вместо горящего фитиля все чаще используются запальные электроды, поджигающие газ электрическим разрядом

Теперь о том, как устроена турбированная версия водогрейной колонки с закрытой камерой сгорания. По конструкции она схожа с атмосферной, но имеет следующие отличия:

1. Вместо обычной горелки с ручным управлением устанавливается ступенчатая либо модуляционная, меняющая интенсивность пламени в автоматическом режиме.
2. Воздух для горения подает вентилятор, чья производительность регулируется контроллером (электронным блоком).
3. Система розжига – полностью автоматическая, действующая от электросети или гидрогенератора.
4. Устройством колонки предусмотрено поддержание нагрева воды на установленном уровне (например, до 60 °С). За этим следит отдельный датчик температуры, связанный с контроллером.

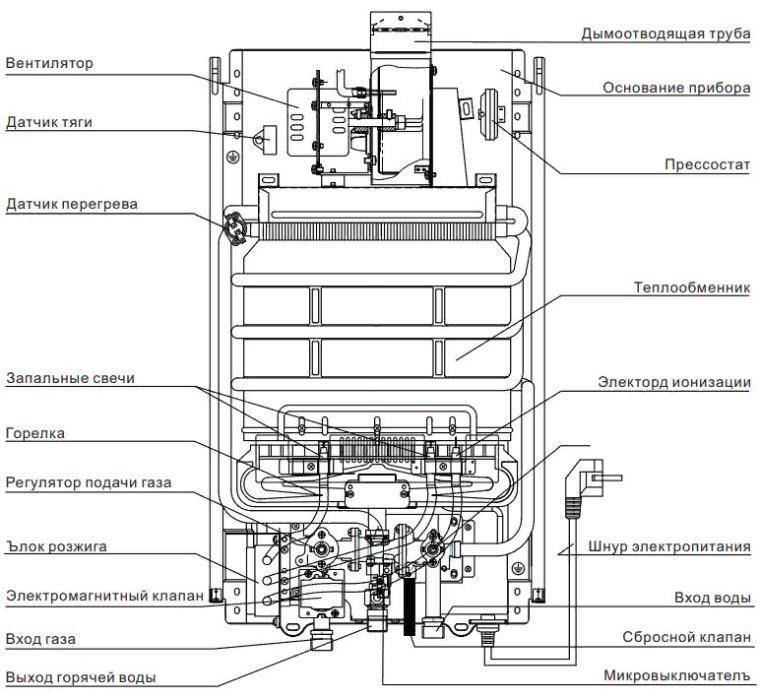

Схема турбированной газовой колонки изображена на рисунке:

В таких аппаратах все функции полностью автоматизированы, а желаемая температура воды выставляется на ЖК-дисплее

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Устройство редуктора

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

Запальник обеспечивает розжиг газовой горелки

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Принцип пьезорозжига основан на преобразовании механической энергии в электрический разряд, который зажигает запальник

Способ розжига. В настоящее время существуют следующие виды розжига колонок:

Ручные. В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

Львовская колонка с пьезорозжигом

С пьезорозжигом. В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Колонка Оазис с автоматической системой розжига

Автоматические. Принцип работы автоматических систем розжига мы рассмотрели выше. Такие колонки самые удобные в использовании, однако, цена на них наиболее высокая. Вот, собственно, и вся информация о том, как работает газовая колонка, которой я хотел с вами поделиться.

При падении напора горячей воды нужно разобрать и почистить редуктор

№3. Тип розжига газовой колонки

Тип розжига – один из самых важных параметров колонки. От него зависит, насколько часто вы будете подходить к устройству, а также насколько безопасным и экономичным будет процесс получения пламени. Итак, в газовых колонках может быть использован один из следующих типов розжига:

• ручной тип розжига, когда к горелке необходимо подносить спичку, в ныне производимых колонках практически не используется – этот способ ушел в предание, так как был не очень безопасным и крайне неудобным, особенно если агрегат находился в труднодоступном месте. Подробно останавливаться на ручном розжиге нет смысла;
• пьезорозжиг – усовершенствованный вариант ручного способа. Тут искра берется не от спички, а при нажатии специальной кнопки. С ее помощью зажигается пилотная горелка (как и в случае с ручным розжигом). Она горит всегда, находясь в режиме ожидания. Когда кто-то включает горячую воду, загорается основная горелка, а после выключения горячей воды она гаснет. Из-за того, что пилотная горелка всегда поддерживает пламя, назвать такие колонки экономичными не получается. Зато стоят устройства с таким розжигом недорого и являются полностью энергонезависимыми – для районов с частыми перебоями в электричестве это оптимальный вариант. Справедливости ради, стоит отметить, что финансовые потери от постоянного горения пилотной горелки не особо значительные, особенно в современных колонках;
• электрический розжиг. Подача газа и начало его горения происходит только тогда, когда кто-то в квартире повернул вентиль горячей воды. До этого момента газ не расходуется. Когда кран закрывается, доступ к газу перекрывается специальным клапаном, и горение не происходит. Именно поэтому такие колонки считаются наиболее экономными и современными, да и отсутствие необходимости разжигать пламя (даже если это делается без спички, а только кнопкой) – большой плюс в плане комфортности эксплуатации. Минус – более высокая цена таких колонок и зависимость от наличия электроэнергии, но от последнего минуса в некоторых моделях удалось избавиться.

Колонки с электрическим розжигом можно поделить на два типа: энергозависимые и энергонезависимые. В энергозависимых система розжига подключается к бытовой электросети. Если вы живете в городской квартире и особых проблем с подачей электричества не испытываете, то это вполне неплохой вариант. В энергонезависимых электрических колонках розжиг может быть реализован несколькими способами:

• использование батареек. Желательно применять мощные щелочные аккумуляторы и регулярно их менять, так как понижение напряжения питания может вызвать характерные хлопки при запуске горелки. Как правило, уровень заряда выводится на дисплей. В некоторых колонках батарейки используются как дублирующая система розжига;
• гидродинамический розжиг. Энергия, достаточная для розжига, получается путем работы небольшого гидрогенератора. Как только вы включаете кран с горячей водой, начинает вращаться турбинка и генерироваться энергия для розжига, на что уходят считанные секунды. Удобно и практично, вот только стоят колонки с гидрогенератором недешево, а случись что – ремонт будет затруднителен.

Как работает газовая колонка

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

О том на что следует обращать внимание при выборе водонагревателя

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

2 Недостатки газовых колонок Vektor

При пользовании прибора наиболее частые неисправности газовой колонки Вектор являются слабые батарейки, которые обеспечивают автоматический поджиг – их следует часто менять.

В этом случаи нужно использовать дорогостоящие качественные батарейки. Также минусом является то, что в приборе настроена система защиты слишком жестко. Для нормальной работы требуется стабильное давление воды и хорошая проточность воды.

Есть недочеты в изменении температуре воды на выходе, а это происходит, если есть большие перепады давления. В этих случаях используют автоматическую настройку температурного режима, а у газовой колонки Вектор она отсутствует.

Вручную выставить такие настройки будет сложно. Наиболее частые поломки встречаются такие как:

• не зажигается газовая колонка Вектор;
• нет искры на газовой колонки Вектор.

Это самые распространенные поломки. Также реже встречаются поломки, как треснутая трубка теплообменника. Устройство газовой колонки Вектор не удобна, так как при снятии теплообменного узла для чистки агрегата вы встретитесь со многими трудностями.

Следует заметить, что не в каждом магазине есть полный перечень запчастей на агрегат. Также есть случаи, что даже «ГОРГАЗ» отказывал в ремонте данного агрегата, так как сотрудникам не знакомы устройство колонки.

Требовали схему газовой колонки Вектор, а ее зачастую не оказывалось у потребителя. Существенный недостаток данного агрегата, то что при длительном использовании ломается часто процесс ее включения. Может произойти взрыв из — за несвоевременного воспламенения газа. При этом потребители испытывают страх при включении колонки. Если у вас не включается газовая колонка Вектор, то лучше вызвать квалифицированного мастера.

Если выслушать многочисленные отзывы, то можно прийти к выводу, что газовая колонка Вектор эксплуатируется не так легко, как кажется на первый взгляд. Такое устройство требует понимать несколько основных принципов данного агрегата. Даже у опытных специалистов возникает вопрос, как разобрать газовую колонку Вектор?

2.1
Устройство и принцип работы колонки Вектор

Конструкция агрегата очень проста. В принципе она не чем не отличается от своих собратьев. Состоит из:

• Горелка основная;
• Запальная;
• Теплообменник.

Газовая колонка Вектор Люкс состоит из металлического крашенного каркаса, который очень схожий с обычным кухонным шкафом. Внутри данного каркаса размещены вышесказанные элементы. Снизу каркаса выходят две трубы. Одна для подачи газа, другая для воды.

Принцип действия агрегата тоже прост. Все модели имеют автоматический тип розжига. Это означает, что колонка включается после того, как вы повернете поворотный кран.

После того, как вы открыли поворотный кран, в системе колонки срабатывает клапан, который медленно пропускает газ в запальную горелку, а потом уже в основную. После этого газ сгорает и колонка выделяет тепло и энергию для быстрого нагрева холодной воды. Холодная воды проходит по спиралеобразному крану (теплообменнику) и подается в кран уже горячая вода. Следует заметить, что газовая колонка Вектор может работать и , а это сказывается на дешевизну в монтаже.

2.2
Как правильно использовать газовую колонку Вектор — видео

От летнего зноя никак не спрятаться и не убежать. Можно, конечно, побыть в тени, да и то лишь некоторое время. В домашних либо офисных условиях от глобального потепления спасет лишь сплит-система, но она чревата негативными последствиями для живого организма, потому как резкая смена температуры приводит к закономерному стрессу. Эти помощники пребывают в помещениях. На улицу выходить людям тоже приходится. В любом случае принять душ, банально освежить тело хочется любому. Но тут отключают воду. У них (ремонтников) якобы планомерные периоды профилактических работ. Причина уважительная, да только обывателям от этого не полегчает.

Практичные люди долго не переживают, газовые колонки покупают. Так простой люд кличет газовый нагреватель воды. И чего бы умные мужи ни придумывали, чем бы ни удивляли, газовая колонка пришлась по нраву большинству. Почему? Просто она оперативно выполняет свою главную функцию — нагрев воды — и поддерживает ее достаточно долго. Далее расскажем подробнее про устройство газовой колонки.

Всякий выбирает только подходящее его потребностям. Какая бы газовая колонка ни была куплена, основа ее работы зиждется на правиле: в трубном теплообменнике с помощью горелки жидкость приобретает заданную температуру. Эта пара главных составных частей водонагревательного оборудования — то, без чего не заработает ни одна газовая колонка.

Особенности газовых колонок с турбонаддувом

Отметим сразу, что дымоходная труба у агрегатов этого типа все-таки есть. Термин «бездымоходная колонка» употребляется в том смысле, что газоиспользующая установка не нуждается в традиционном дымоходе с естественной тягой. Это одна из множества особенностей, которыми отличаются газовые колонки с закрытой камерой сгорания. Естественная тяга не нужна, потому что в аппарат встроена собственная, принудительная, обеспечиваемая вентилятором. А для подачи воздуха и выброса отработанных газов используется специальный двустенный (коаксиальный) дымоход.

Теперь соберем все технические решения, внедренные в турбированном водонагревателе, в один список, а затем рассмотрим каждое из них по отдельности:

• система автоматического розжига с помощью электричества;
• принудительное удаление дымовых газов и всасывание воздуха для горения извне с помощью турбины;
• герметичная камера сгорания закрытого типа;
• модуляционная горелка;
• электронный блок управления;
• система, препятствующая размораживанию теплообменника.

Поскольку турбированные газовые колонки всегда подключаются к домовой электросети, то система розжига в них применяется электрическая. На многих интернет-ресурсах можно найти информацию, что в наддувных агрегатах используется пъезорозжиг или искрообразование от батареек. Эти данные не соответствуют действительности, нет никакого смысла встраивать элементы питания в прибор, подключаемый к сети 220 В. Не говоря уже о ручном пъезорозжиге, что абсолютно не совместим с работой средств автоматизации.

Вентилятор, устанавливаемый в турбированную газовую колонку, выполняет 2 задачи: выталкивает в коаксиальный дымоход продукты сгорания и затягивает в камеру воздух с улицы, минуя помещение. В схемах нагревателей от различных производителей турбина может внедряться по-разному:

• в качестве нагнетателя — вентилятор находится в начале газовоздушного тракта, перед горелкой и нагнетает воздух в закрытую камеру;
• в качестве дымососа — турбина располагается перед выходом дымовых газов, за теплообменником, и функционирует в режиме всасывания.

Камеры сгорания турбированных колонок герметичны лишь условно. Это означает, что они отделены от воздушной среды помещения, но сообщаются с улицей, поэтому существенного избыточного давления в них не бывает. Суть в том, чтобы вентилятор подавал именно такое количество воздуха, какое требуется для горения в том или ином режиме. Производительностью нагнетателя (или дымососа) управляет контроллер.

В тандеме с вентилятором функционирует газовая горелка аппарата. По принципу работы она является модуляционной, то есть, способна в автоматическом режиме плавно изменять интенсивность горения. При этом газогорелочное устройство ориентируется на изменения напора воды, возникающие вследствие увеличения или уменьшения водоразбора.

Всеми процессами в нагревателе от начала и до конца управляет электронный блок – контроллер. Ориентируясь на сигналы датчиков, последний регулирует мощность горелки и производительность вентилятора, а при возникновении нештатной ситуации дает команду на перекрывание газа. Впрочем, схема построена таким образом, что в случае серьезной аварии газовый клапан сам отключит подачу топлива, без команды контроллера.

И последнее новшество – система, предохраняющая теплообменник от размораживания в том случае, когда температура в помещении опускается ниже 0 ºС. Газовая колонка с антизамерзанием оборудована специальным электрическим нагревателем, автоматически включающимся при температуре 0 ºС или ниже в режиме ожидания, когда вода в трубках теплообменника не движется.
