Схемы датчиков освещения
Датчик освещения LXP-02. Схема электрическая принципиальная
Но принцип остается тот же:
Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).
Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.
Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.
Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.
А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).
При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.
При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.
В заключение – схема более мощной модели, LXP-03:
Датчик освещения LXP-03. Схема электрическая
Тут схема та же, отличия перечислю:
- Схема питания ограничивает напряжение в фазной цепи.
- Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
- вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
- Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.
Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.
Всё, всем удачи!
Регулировка работы
В зависимости от комплектации регулировка различных приборов несколько отличается. Разберем наиболее распространенные случаи:

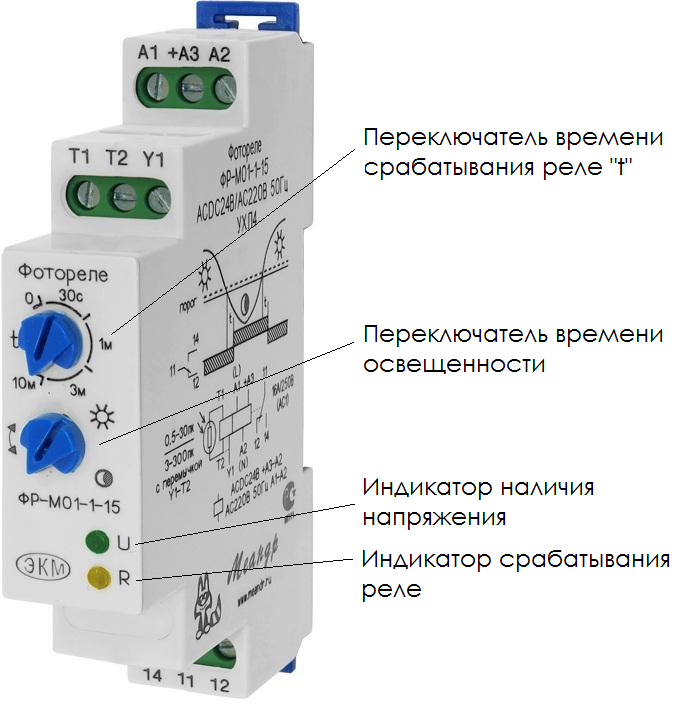

- Простое фотореле. Обычно на задней панели имеется ручка, способная вращаться по кругу и знаки плюс и минус. Если ближе к плюсу, то включаться лампа будет и при легких сумерках, чем ближе к минусу, тем темнее должно быть на улице для срабатывания;
- С таймером. Позволяет задать временной промежуток, который сократит время работы или позволит работать лампе даже некоторое время утром. Сейчас используются электронные дисплеи, которые позволят с помощью инструкции быстро разобраться со всеми нюансами;
- Детектор движения. Здесь можно выставить порог чувствительности. На максимальном значении реакция возможна даже на птичку, при минимальном положении незамеченной пройдет и средних размеров собака.
Выбор датчиков света для уличного освещения
Если вы хотите максимально рационально использовать энергетические ресурсы, то лучшим вариантов для вас будут датчики света для уличного освещения. Это устройство за достаточно короткий срок стало очень популярным, и вы даже не замечаете, как быстро оно вошло в вашу повседневную жизнь.
Многие предприниматели и частные лица стараются использовать датчики, потому что их установка гарантированно уменьшает потребление электроэнергии минимум на тридцать процентов.
В некоторых случаях значение поднималось до восьмидесяти процентов чистой экономии. Их используют практически везде, но в этой статье мы поговорим конкретно про датчики для улицы и про то, как именно они улучшают жизнь простых людей.
Это очень важный вопрос, потому что некоторые просто покупают первый попавшийся датчик, а потом удивляются, почему он не работает так, как нужно.
Список основных параметров, на которые рекомендуется обращать внимание:
- Способ крепления. Для оценки этого параметра вы должны хотя бы примерно представлять, где будет расположен датчик. Выбор лучше обсудить с профессионалом, перед этим предоставив ему всю запрашиваемую информацию.
- Степень защищенности от воздействий. Тут поможет знание природной зоны и примерная оценка климата в целом. В идеале, такой датчик должен быть помещен в герметичную оболочку, которая защищает его от перегрева, воздействия влаги и вредных примесей в воздухе. Сюда же стоит внести пункт о защите от резких перепадов температур.
- Мощность оборудования. Выбирая датчик по этому параметру, помните, что система может контролировать исключительно видимую зону. Даже самая небольшая и легкая конструкция заметно снизит радиус действия, а это скажется на общей эффективности работы оборудования. Стекло на пути также будет препятствием, заметно снижающим радиус воздействия в случае с датчиками движения.
- Возможность программирования времени срабатывания. Более современные датчики могут работать в нескольких режимах, один из которых — установка точного времени срабатывания. Это очень важный момент, особенно если освещение всей территории вам не нужно. Датчики такого типа будут срабатывать только в указанное время, что позволяет значительно уменьшить общий расход электрической энергии.
- Угол восприятия датчика. Если вам нужно контролировать входящих и выходящих людей, достаточно установить в стену один датчик с углом обзора в 180 градусов.
Технические характеристики
В их перечень входят:
- номинальное напряжение;
- необходимая частота сети;
- коммутируемая цепь;
- сектор срабатывания;
- потребляемая мощность;
- подключаемый тип проводов (их диаметр);
- допустимые скачки напряжения (колебания сети);
- границы допустимых температур;
- уровень рабочей освещенности (регулируемый);
- размер прибора и вес;
Кроме основных характеристик, существуют и индивидуальные особенности каждого устройства.
Представляем таблицу с указанием данных, отличающих одну версию от другой:
| ФР 2э обладает расширенным функционалом | ||||
| ФР 3 смешанный тип, рабочее напряжение 220 вольт | ||||
| ФР 7 работает при температуре – минус 100 градусов по Цельсию | ||||
| ФР 7н имеет модель 7, корпус – Н | ||||
| ФР 7е используется только в электрощите | ||||
| ФР 7э в комплект входит регулируемый датчик | ||||
| ФР 9м не подходит для ламп высокой мощности | ||||
| ФР 10т идет в комплекте для внутреннего и наружного освещения | ||||
| ФР 75а имеет широкий круг применения для разных типов освещения | ||||
| TW 1 обладает сигнализацией | ||||

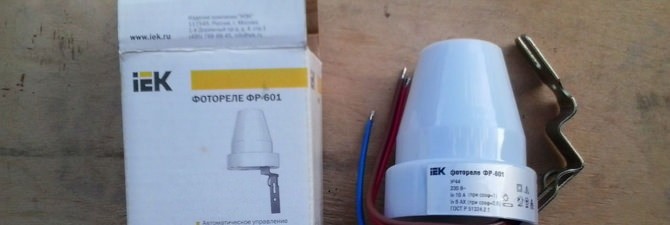

| IEK ФР 601 выдерживает нагрузку до 2200 Вт | ||||
| ФР 602 используется при однофазном типе подключения до 230 В/50 Гц | ||||
| ФР 606 может комбинироваться с датчиками движения и таймером | ||||
| ФРЛ 01 имеет несколько уровней защиты | ||||
| ФРЛ 02 потребляет мало электроэнергии, надежен в эксплуатации | ||||
| ФРЛ 03 имеет три уровня работы | ||||
| ФРП 1 имеет 4 транзистора | ||||
| ФР 2 имеет малые габариты в сравнении с аналогичными образцами | ||||
| ЛРХ 02 распространенный тип, имеет 2 режима работы | ||||
| AZ 112 автомат высокой чувствительности | ||||
| Люкс 2 надежный и качественный элемент | ||||
| ИЭК обладает высокими техническими характеристиками | ||||
| АВВ высокое качество и надежность | ||||
| АС 3 имеет переключатель и три режима работы | ||||
| LPX 03 обладает высокими техническими данными | ||||
Пошаговая инструкция по монтажу
Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.
Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.
На сегодняшний день существуют различные варианты изготовления, а именно:
- с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
- уличный либо комнатный вариант использования (зависит от класса защиты IP);
- фотоэлемент встроенный либо внешний.
В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.
Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:
-
Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
-
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
-
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
-
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
-
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
-
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
-
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
-
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
-
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.
Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.
Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.
Похожие материалы:
- Схема подключения прожектора к фотореле и датчику движения
- Способы соединения проводов в распределительной коробке
- Как заменить электропроводку в квартире
Выбор прибора
Перед покупкой необходимо четко понимать, что хочется получить в результате. А уж затем подбирать устройство под себя
Приведем несколько основных нюансов, на которые нужно обратить внимание в первую очередь
Технические характеристики
Перечень требований к прибору:
Номинальное напряжение. Обычно это 220 вольт переменного тока, но можно со скидкой приобрести 12 и 24 вольта постоянного тока. Ничего страшного в этом нет, но потребуются дополнительные траты на блок питания;
Номинальная частота. У нас это 50 Гц, но в иных странах стандарт может отличаться, поэтому стоит внимательно посмотреть на импортную упаковку;
Коммутируемая цепь. При необходимости подключить до 3 маломощных (бытовых) ламп можно не смотреть на этот параметр, но при большем количестве этот вопрос становится принципиальным;
Границы колебания напряжения и перепад температур
Это крайне важно для частного дома, особенно за пределами города;
Порог срабатывания фотодатчика. Если стоит задача разделить ночь и день, то проблем не будет с любым устройством
Но при желании подсветить территории в пасмурную погоду или небольшом сумраке, то нужно обязательно консультироваться по этому поводу с продавцом.
Если стоит задача разделить ночь и день, то проблем не будет с любым устройством
Другие характеристики
Если с техническими параметрами удалось разобраться, то настало время выбрать тип устройства и его функциональность
На что обратить внимание:
- Простой или комбинированный прибор. Чем больше составляющих, тем меньше надежность. Поэтому для включения день-ночь лучше брать простое фотореле с минимальным регулированием порога срабатывания;
- Выносной датчик или герметический корпус. Первый вариант характеризуется сложностью монтажа при сомнительных достоинствах. Поэтому практически всегда стараются использовать заводскую герметически закрытую конструкцию, которая подойдет как для внешнего, так и для внутреннего применения;
- Функциональность. Экономить на датчике движения не стоит, это реально экономит электроэнергию. Таймер не настолько полезен, но также можно придумать варианты использования. А вот программирование и весь комплекс датчиков нужен только профессионалам. Такие приборы дорого стоят и не менее дорого обходятся при эксплуатации;
- Способ подключения. Гораздо проще присоединить 2 выведенных проводка к клеммам, чем вникать в схему. Если планируется нанимать специалистов для монтажа, то этот параметр не так важен, а если хочется экономии, то нужно брать реле с простым подключением или быть твердо уверенным в своих знаниях;
- Задержка срабатывания. Позволяет исключить реакцию прибора на случайный источник света (фары, фонарик и так далее).
Экономить на датчике движения не стоит, это реально экономит электроэнергию
Возможные схемы подключения
Установку датчиков освещения, как правило, осуществляют поблизости от источника света, работу которого они должны активировать и регулировать.
Чтобы прибор работал правильно, искусственный свет не должен на него попадать.
Важно безошибочно подключить контакты, выходящие из корпуса фотореле.
Синий проводник показывает на нуль, кроме того, через него идет подключение провода от устройства освещения.
Красный осуществляет регулировку датчика и проводится к потребителю через внутренний регулятор.
Для активирования аппарата от тока сети используется коричневый провод (фаза).
Маркировка проводников может различаться в зависимости от производителя, но подключение нуля и фазы всегда имеет одинаковый алгоритм. Поэтому схема подключения фотореле своими руками не будет выглядеть сложным процессом. Подсоединить устройство к освещению можно без специфических навыков.
Где размещать датчик освещения
Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.
Видео — Устройство сумеречного датчика и фотоэлемента
Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67 или выше, то беспокоиться о влагозащите не нужно.
Ещё следует придерживаться следующих советов:
- не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
- не размещать на высоте менее 2 метров, в противном случае – на него может попадать от фар автомобилей;
- в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).
Пример неудачного размещения фотореле. Лучи света будут отражаться от оцинкованной трубы и попадать на фоторезистор. Реле будет срабатывать некорректно
Типы фотореле
Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.
На сегодняшний день наиболее востребованными и популярными моделями являются:
Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.
Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.
Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

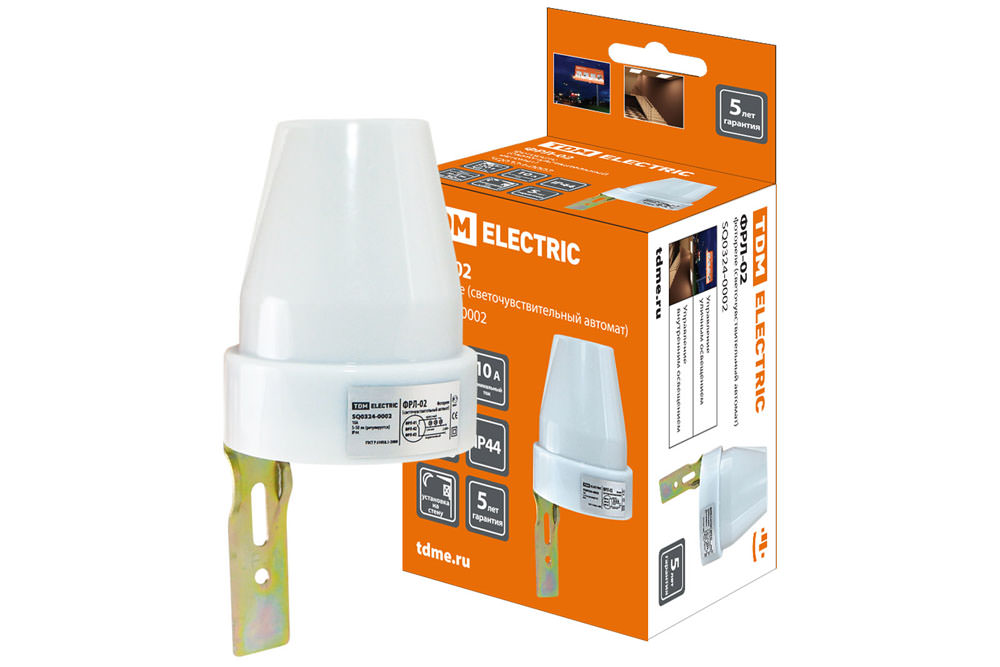

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.
Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.
Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.
Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.
Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.
Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

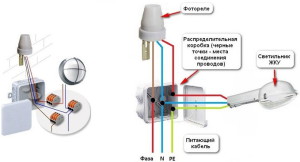

Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

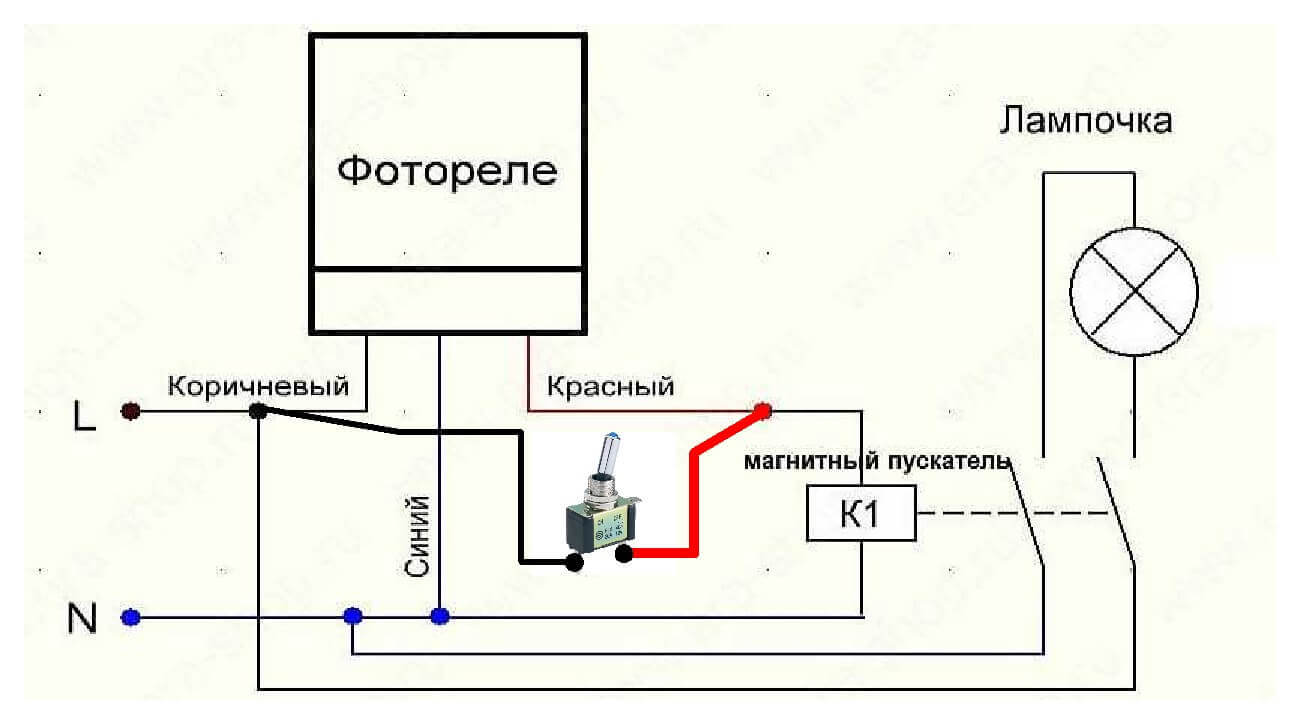

Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Назначение и принцип действия фотореле
Фотореле или, как многие его называют, световое реле (светореле) предназначено для установки в электропитающие линии (цепи) осветительных приборов и автоматически включает или отключает их в зависимости от уровня естественного освещения. Чувствительность этих устройств может быть различной и задается с помощью регулятора. Можно добиться того, что светореле будет включать уличное освещение даже в пасмурную погоду и вечером с приходом первых сумерек, а отключать, когда уже достаточно светло. Либо наоборот: светильники будут зажигаться, если уже почти ничего не видно, а гаснуть – едва забрезжит рассвет.
У различных фотореле для уличного освещения диапазон регулирования порога срабатывания разный. Чаще всего встречаются устройства с пределами настроек 5–50 лк (люкс) и 2–100 лк. При освещенности 5 лк уже темно, но предметы при этом еще достаточно хорошо различимы. Если придерживаться строгой экономии электроэнергии, то лучше брать светореле второго типа настроек и выставлять на них 2 лк, что соответствует глубоким сумеркам, когда до наступления полной темноты остается около 10 минут. В то же время регулятор нередко оставляют в среднем положении. Он обычно расположен снизу устройства и имеет 2 метки: «–» и «+». Подкручивая регулятор в сторону «–», чувствительность светореле понижают и оно будет срабатывать при большем затемнении, и наоборот.
Принцип работы светореле весьма прост. Встроенный в его корпус или установленный отдельно в нужное место выносной фотодатчик вырабатывает и посылает на управляющую электронную плату устройства электрические сигналы. Параметры последних зависят от интенсивности падающего на датчик света. Когда уровень сигнала достигает установленных настроек порога срабатывания, реле устройства замыкает цепь электропитания уличного освещения. Как только изменившийся в обратную сторону сигнал от фотодатчика выйдет за пределы диапазона срабатывания, светильники будут обесточены. Большинство светореле настроены таким образом, чтобы не отключаться ошибочно при кратковременном случайном освещении (светом фар, например).
Как правильно установить и подключить фотореле
Установить на улице светореле со встроенным фотодатчиком довольно просто и быстро. Для этого в его конструкции, как правило, предусмотрен специальный кронштейн с отверстиями под крепеж. С его помощью устройство фиксируют на стене или столбе со светильником. При этом надо учитывать следующее:
- В питающей сети, к которой подключается устройство, должно быть напряжение ~220 В (допустимое отклонение ±10 %). Надо также убедиться в соответствии мощности установленной защиты (предохранителя или автоматического выключателя) номинальной токовой нагрузке коммутируемой осветительной цепи.
- Нельзя устанавливать устройство вблизи горючих и легко воспламеняющихся материалов, а также химически нестабильных и активных сред.
- Запрещено монтировать светореле основанием вверх.
- Размещать устройство надо таким образом, чтобы ничего не мешало дневному естественному свету падать на фотодатчик, а свет от включаемого с помощью фотореле светильника не попадал на него. Перед светореле не должно быть предметов, которые качаются (например, деревьев или их веток).
Подключить устройство к осветительной сети тоже несложно. Перед этим следует ознакомиться с инструкцией к нему. На упаковке и корпусе светореле всегда есть схема его подключения, а также максимально допустимая токовая нагрузка (у большинства устройств 10 А). Ее нельзя превышать подсоединением очень мощных приборов или их чрезмерно большого количества. Прежде чем покупать светореле, необходимо подсчитать общую предполагаемую нагрузку подключаемых к нему светильников – разделить суммарную мощность последних в ваттах на напряжение сети (220 В). Приобрести следует устройство, имеющее 20 % запас.
Его подключают в схему осветительной сети вместо фотореле, которое, в свою очередь, подсоединяют не к светильникам, а к обмотке пускателя. Устройство будет включать пускатель, подавая напряжение 220 В на его катушку, которая при этом замкнет цепь электропитания уличного освещения.
Из корпуса светореле выходят 3 провода, изоляция которых отличается по цвету, что соответствует типу подсоединения к внешней цепи:
- зеленый или синий – ноль;
- черный или коричневый – фаза питания фотореле и коммутируемая на светильник;
- красный – фаза светильника.
Выполнять подсоединение всех проводов следует в распределительной коробке уличного исполнения, которую крепим на стену рядом с фотореле. Проводники подведенного осветительного кабеля соединяем: ноль – с нолями устройства и светильника, фазу – с фазой питания светореле. Красный провод устройства соединяем с фазой светильника.
Датчик движения и сенсор света
Закончив разбирать подключение и присоединение фотореле для уличного освещения, перейдем в помещения под крышей. Здесь также найдется работа аналогичной системе. В сущности, кроме обширности пространства по сравнению с внешними пределами, различий нет. Ночью, как и на улице в помещении ничего не видно. И здесь также нужна система иллюминации, разгоняющая тьму в периоды мрака. Вот только не каждый рачительный хозяин готов платить лишние деньги за расходуемую бессмысленно большую часть времени электроэнергию. Ведь надобность в свете хоть и возникает изредка ночью, но не длится весь ее период. Вот здесь, как раз придет на помощь соединение нескольких компонентов: датчика освещенности и движения. То есть, сама система будет работать только ночью и именно в то время, когда кто-то движется в пределах действия сенсоров. В момент определения обоих факторов и будет отдаваться команда светильнику для включения. Главное не забыть настроить фотореле на текущую норму освещенности пространства и детектор движения на желаемую чувствительность.
Схема подключения детектора движения и датчика освещенности к лампам:
Сразу небольшое замечание, касающееся детектора движения. Он должен быть или инфракрасным, или ультразвуковым. Причина проста — оптический, пока выключен свет, не «увидит» движение объекта в сенсорном поле, а значит и не даст команду на активацию ламп.
Виды прожекторов
Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:
- Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.
- Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
- Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.
