Что такое твердотельное реле?

Что такое твердотельное реле

Полупроводниковые твердотельные реле – ТТР (по терминологии общепромышленного применения) или полупроводниковые коммутаторы (по терминологии для категории качества ВП), силовые полупроводниковые модули, выполненные по гибридной технологии с применением корпусированных компонентов и бескорпусных компонентов (кристаллов).

Помещаемые в металлопластмассовые или металлические корпуса с металлокерамическими (металлостеклянными) изоляторами с монолитной герметизирующей заливкой полимерными компаундами, либо металлостеклянные (металлокерамические) герметичные корпуса:

• твердотельные реле в планарном исполнении;
• твердотельные реле для установки на печатные платы;
• твердотельные реле, устанавливаемые на теплоотвод с объемным монтажом силовых и управляющих цепей.

Твердотельные реле со схемами управления обеспечивающими, в любом сочетании функции управления, защиты и диагностики, с гальванической оптоэлектронной или трансформаторной развязкой, напряжением изоляции от 1 до 4 кВ.

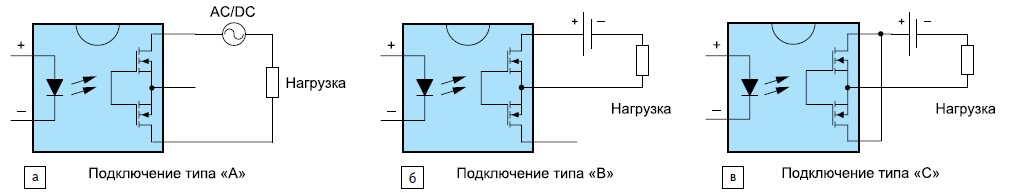

Твердотельные реле для коммутации цепей постоянного, переменного, постоянного тока двунаправленного действия с применением в качестве силового элемента:

• тиристоров (симисторов) в диапазоне 1…200 А, напряжением коммутации 600…1600 В;
• МОП-транзисторов в диапазоне 1…200 А, напряжением коммутации 60…600 В;
• IGBT-транзисторов в диапазоне 1…200 А, напряжением коммутации 600…1200 В;
• Биполярных транзисторов в диапазоне 1…10 А, напряжением коммутации 100…300 В.

Одно и многоканальные, нормально замкнутые или разомкнутые твердотельные реле. Твердотельные реле предназначены для использования в цепях постоянного и переменного тока в системах автоматического регулирования приводов электродвигателей, цепях автоматического управления и регулирования. А также заменяют контактные электромагнитные реле и во многом их превосходят.

Размеры твердотельного реле.

К преимуществам твердотельных реле относятся:

• длительный срок службы (более 1 млрд. срабатываний);
• высокое быстродействие;
• отсутствие электромагнитных помех в момент подключения;
• отсутствие дребезга контактов и акустического шума;
• отстутствие дугового разряда при размыкании (применение во взрывоопасной среде);
• высокое сопротивление изоляции между входом и выходом;
• малое энергопотребление;
• герметичность конструкции, стойкость к ударам и вибрации.

Основными областями применения твердотельных реле являются системы промышленного нагрева, температурного контроля, промышленного и общественного освещения, управления электродвигателями и трансформаторами, непрерывного электропитания.

Трехфазное твердотельное реле.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

1. Эпоксидная смола без отвердителя.
2. Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380В. Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

• однофазные;
• трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500А. Их управление производится с помощью аналогового сигнала.

К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей. Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети. В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

• постоянным;
• переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку. Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания. Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Виды ТТР

Данные устройства представлены множеством видов. Они отличаются способом коммутации и контроля напряжения:

1. Твердотельные реле постоянного тока применяются для подключения к сети с постоянным электричеством. Диапазон напряжения может варьироваться в пределах от 3 до 32-х Вт. ТТР отличается высокой надежностью и может иметь светодиодную индикацию. Работает при температуре окружающей среды от -30°С до +70°С.
2. Контактор переменного тока не производит шума, отличается быстродействием и низким потреблением энергии. Диапазон напряжения — 90-250 Вт.
3. ТТР с ручным управлением. В данном приборе можно самостоятельно установить тип работы.

Кроме того, существуют однофазные и трехфазные реле.

Первая релюшка может соединять цепи в диапазоне от 10 до 120 А или от 100 до 500 А. Коммутация осуществляется с помощью резистора и аналогового сигнала. Во втором случае коммутация проводится одновременно на 3 фазах с рабочим интервалом 10-120 А. Трехфазные контакторы бывают реверсивного типа. Их отличие заключается в бесконтактной коммуникации и специальной маркировке. Такие устройства имеют надежную защиту от ложных включений.

Трехфазный ТТР необходим для старта и корректной работы асинхронного двигателя

Чтобы безопасно эксплуатировать данное устройство, важно соблюдать запас мощности напряжения

Во время работы твердотельного реле переменного тока может происходить перенапряжение. Чтобы защитить устройство, необходимо использовать предохранитель или варистор.

Благодаря коммутации через ноль, а также светодиодной индикации, трехфазный прибор имеет более длительный срок службы.

Помимо метода коммуникации устройства отличаются:

• слабостью индукции и нагрузкой емкостного типа;
• методом включения (случайный или мгновенный);
• наличием фазового управления.

Прибор имеет конструкционные отличия:

• универсальные — конструкция позволяет устанавливать реле на переходные планки;
• монтируемые на DIN-рейки.

Приобретать данный продукт стоит в специализированных магазинах, где специалисты смогут помочь с выбором необходимого типа и подскажут, как подключить прибор. Устройство может отличаться:

• способом крепления;
• материалом корпуса;
• дополнительными функциями;
• уровнем производительности;
• габаритами и прочими параметрами.

Важно! Устанавливаемое реле должно иметь запас мощности в несколько раз больше, чем используемое устройство. Несоблюдение этого условия может привести к мгновенному выходу из строя ТТР

Защитить прибор от перенапряжения можно, установив предохранитель.

Контактор быстро нагревается. Это приводит к существенной потере производительности. При нагреве выше 65°С устройство может сгореть. Использование прибора допускается только с охлаждающим радиатором. Запас тока должен быть выше в 3 раза. При работе с асинхронными моторами запас увеличивается в 10 раз.

Симисторный ключ

Для гальванической развязки цепей управления и питания лучше
использовать оптопару или специальный симисторный драйвер. Например,
MOC3023M или MOC3052.

Эти оптопары состоят из инфракрасного светодиода и фотосимистора. Этот
фотосимистор можно использовать для управления мощным симисторным
ключом.

В MOC3052 падение напряжения на светодиоде равно 3 В, а ток — 60 мА,
поэтому при подключении к микроконтроллеру, возможно, придётся
использовать дополнительный транзисторный ключ.

Встроенный симистор же рассчитан на напряжение до 600 В и ток до
1 А. Этого достаточно для управления мощными бытовыми приборами через
второй силовой симистор.

Рассмотрим схему управления резистивной нагрузкой (например, лампой
накаливания).

Таким образом, эта оптопара выступает в роли драйвера
симистора.

Существуют и драйверы с детектором нуля — например, MOC3061. Они
переключаются только в начале периода, что снижает помехи в
электросети.

Резисторы R1 и R2 рассчитываются как обычно. Сопротивление же
резистора R3 определяется исходя из пикового напряжения в сети питания
и отпирающего тока силового симистора. Если взять слишком большое —
симистор не откроется, слишком маленькое — ток будет течь
напрасно. Резистор может потребоваться мощный.

Нелишним будет напомнить, что 230 В в электросети (текущий стандарт для
России, Украины и многих других стран) — это значение
действующего напряжения. Пиковое напряжение равно $\sqrt2 \cdot 230 \approx
325\,В$.

Особенности процесса изготовления

Нагрузка нагревательного элемента составляет Вт.

Поэтому существует максимально возможная задержка выключения между удалением входного сигнала и отключением тока нагрузки в один полупериод. Между цепями управления и нагрузкой качественная изоляция. Эти реле, работающие бесшумно, являются хорошей заменой контакторам и пускателям. Такой же принцип регулировки используется в бытовых диммерах для освещения. Когда сигнал входного напряжения постоянного тока удаляется, выход не отключается внезапно, так как после срабатывания проводимости тиристор или триак, используемый в качестве переключающего устройства, остается включенным в течение оставшейся части полупериода, пока токи нагрузки не упадут ниже удерживающих устройств тока, в этот момент он выключается.

Видео: тестирование твердотельного реле. Нужно выделить такие свойства твердотельных реле: При помощи оптической развязки обеспечивается изоляция различных цепей электронного устройства. В твердотельных моделях эту роль выполняют тиристоры, транзисторы и симисторы.

С его помощью происходит притягивание контактов. Защита может находиться как внутри корпуса реле, так и отдельно

Обратите внимание на то, что у симисторов выводы обычно неоднозначно определяются, поэтому их нужно заранее проверить. Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор. В этом примере подойдет любое предпочтительное значение резистора между Ом и Ом.

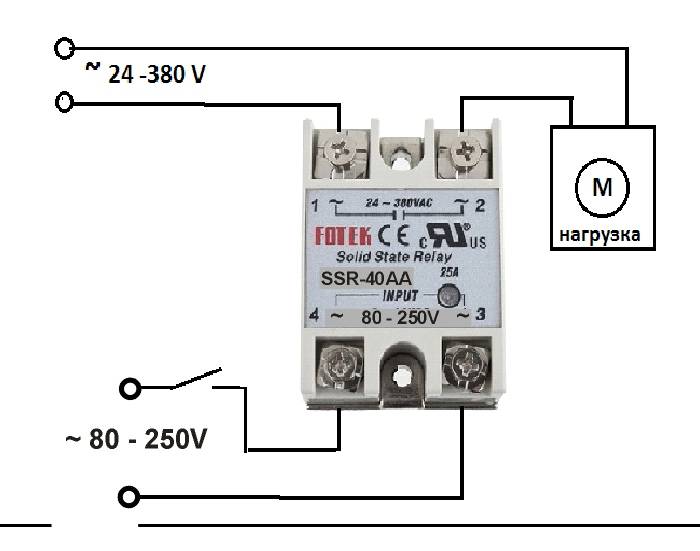

Твердотельное реле вместо контактора

В этом примере подойдет любое предпочтительное значение резистора между Ом и Ом.
Твердотельное реле вместо контактора.

Принцип работы ТТР

Работа твердотельного реле довольно проста. Большинство ТТР предназначено для управления автоматикой в сетях 20-480 В.

Оптическая развязка позволяет создавать управленческие сигналы минимальной мощности, что критически важно для датчиков, работающих от автономных источников питания (+)

При классическом исполнении в корпус прибора входит два контакта коммутируемой цепи и два управляющих провода. Их количество может изменяться при увеличении количества подключенных фаз. В зависимости от наличия напряжения в управляющей цепи, происходит включение или выключение основной нагрузки полупроводниковыми элементами.

Особенностью твердотельных реле является наличие небесконечного сопротивления. Если контакты в электромеханических устройствах полностью разъединяются, то в твердотельных отсутствие тока в цепи обеспечивается свойствами полупроводниковых материалов.

Поэтому при повышенных напряжениях возможно появление небольших токов утечки, которые могут негативно сказаться на работе подключенной техники.

Рекомендации по изготовлению

В соответствии с особенностями конструкции, схему прибора стоит собирать не на текстолите, а с помощью навесного монтажа. Существует довольно много схемотехнических решений, а выбирать нужный следует в зависимости от различных параметров, например, коммутируемой мощности.

Электронные элементы и проверка работоспособности

В качестве примера можно рассмотреть простую схему.

Применение оптической пары МОС3083 позволяет формировать управляющий сигнал, входное напряжение которого находится в диапазоне 5−24 В. Чтобы продлить срок работы светодиода АЛ307А, в схему введена цепочка, состоящая из сопротивления и стабилитрона. Найти все электронные элементы будет несложно. Собранная схема в обязательном порядке проверяется на работоспособность.

Для этого можно не подключать к цепи напряжение 220 В, а ограничиться параллельным подсоединением тестера к линии управления симистора. На измерительном приборе предварительно следует выбрать режим «мОм» и подать питание в 5−24 В на участок генерации управляющего напряжения. Если схема была собрана правильно, то тестер покажет разницу сопротивлений в диапазоне мОм-кОм.

Конструкция корпуса

Основанием самодельного твердотельного реле будет пластина из алюминия толщиной от 3 до 5 мм. Размеры пластины принципиального значения не имеют и при выборе материала необходимо учитывать только условия качественного отвода тепла от симистора. Также следует помнить, что поверхность основания должна быть ровной и его необходимо предварительно зачистить с помощью мелкой наждачной бумаги с двух сторон.

Следующим шагом станет установка по периметру пластины бордюра из пластика либо плотного картона. В результате должен получиться короб, который затем заливается эпоксидной смолой. Внутрь корпуса устанавливается собранная с помощью навесного монтажа схема реле. При этом на пластине из алюминия должен располагаться только симистор.

Заливка компаундом

Для изготовления смеси потребуется алебастр и эпоксидная смола без отвердителя. Использование алебастра позволяет решить сразу две задачи — создается смесь идеальной консистенции и получается достаточное количество раствора при минимальном расходе эпоксидной смолы. Во время приготовления компаунд тщательно перемешивается, после чего можно добавить отвердитель и снова перемешать.

После этого созданная схема аккуратно заливается компаундом до верхнего уровня, оставляя на поверхности только часть головки контрольного светодиода. При изготовлении корпуса твердотельного переключателя можно использовать любые растворы, подходящие для литья. Единственным критерием при выборе ингредиентов является отсутствие способности проводить электроток.

Транзистор Дарлингтона

Если нагрузка очень мощная, то ток через неё может достигать
нескольких ампер. Для мощных транзисторов коэффициент \(\beta\) может
быть недостаточным. (Тем более, как видно из таблицы, для мощных
транзисторов он и так невелик.)

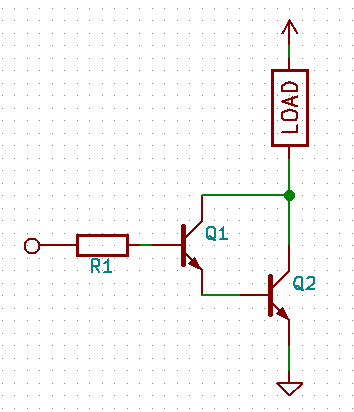

В этом случае можно применять каскад из двух транзисторов. Первый
транзистор управляет током, который открывает второй транзистор. Такая
схема включения называется схемой Дарлингтона.

В этой схеме коэффициенты \(\beta\) двух транзисторов умножаются, что
позволяет получить очень большой коэффициент передачи тока.

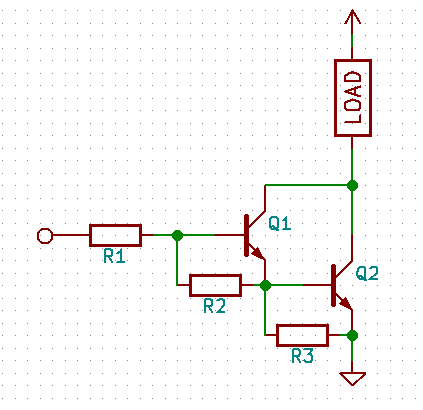

Для повышения скорости выключения транзисторов можно у каждого соединить
эмиттер и базу резистором.

Сопротивления должны быть достаточно большими, чтобы не влиять на ток
база — эмиттер. Типичные значения — 5…10 кОм для напряжений 5…12 В.

Выпускаются транзисторы Дарлингтона в виде отдельного прибора. Примеры
таких транзисторов приведены в таблице.

Модель	\(\beta\)	\(\max\ I_{к}\)	\(\max\ V_{кэ}\)
КТ829В	750	8 А	60 В
BDX54C	750	8 А	100 В

В остальном работа ключа остаётся такой же.

Характеристики

Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. Рассмотрим основные характеристики наиболее популярных из отечественных твердотельных реле (КИПприбор – KIPpribor, Cosmo, Протон):

1. ТМ-0 оснащены встроенный схемой «ноль», через которую осуществляется переход фаз;
2. ТС могут включаться в любой момент фазы;
3. Самые известные – это контроллеры ТМВ, ТСБ, ТСВ (их еще называют ТМА), ТСА, ТМБ. Они выходной RC-цепью и используются для управления в системах потенциального управления;
4. ТС/ТМ относятся к силовым. Ток доходит до 25мА;
5. ТСА и ТМА имеют основное назначение – специальные чувствительные к перепадам напряжения приборы;
6. ТСБ/ТМБ – это низковольтные модели (до 30 В);
7. ТСВ/ТМВ – высоковольтные (от 110 до 280В).

Иностранными аналогами являются Carlo Gavazzi, (SSR) Gefran (для инфракрасных активных нагрузок), Finder и CPC (модель SCC).

Основные характеристики TSR-25DA:

Тип	Переменный, постоянный ток
Ток срабатывания	7.5 мА / 12 VDC
Управляющее напряжение	4 – 32 В
Утечка ампер	12,5 мА при 380 В
Время реагирования	20 мс

90-280VAC, 25A/240VAC от Crydom:

Управление	AC
Управляющее напряжение, В	90–280
Напряжение размыкания, В	10
Выходной каскад	тиристорный
Контакты	нр
Коммутируемое переменное напряжение, В	20–280
Максимальный ток нагрузки, А	25

Твердотельное реле SSR–F 10 DA – H SSR:

Тип	Постоянный ток
Срабатывание	7,5 мА
Электрическая прочность изоляции вход/выход	2,5 кВ
Утечка	15,5 мА при 440 В
Реагирование	15 мс
