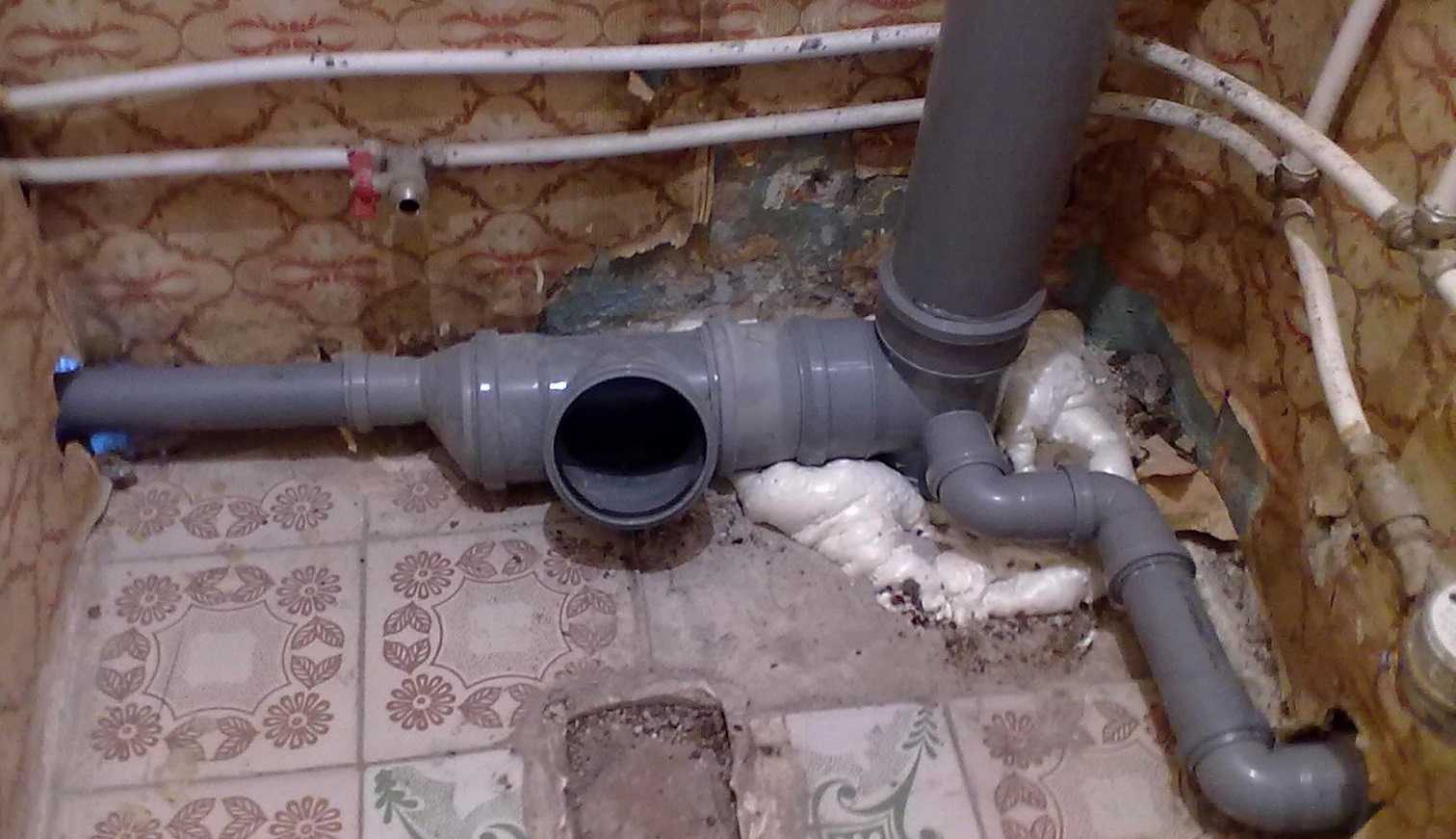

Разводка канализации в ванной комнате

Как установить акриловую ванну на ножках

Большинство известных производителей ванн дополняют свою продукцию специальными крепежными и установочными деталями. Подпорки идут в комплекте с моделями производства Jika (Жика), Roca (Рока), Riho и другими.

Как правильно установить акриловую ванну на ножках самому:

1. На нижней части акриловых ванн, которые крепятся на ножки, есть характерные выступы для соединений. Для крепления ножек, ванну нужно перевернуть и прикрепить к этим выступам подпорки, идущие в комплект;

2. Для придания конструкции жесткости, ножки также соединяются между собой. Для этого они перетягиваются гайками и фиксируются шпильками;

3. После этого обрабатывается слив (к нему подключается сифон). Водяную розетку до момента установки ванны на пол трогать не нужно. Когда все подготовительные работы окончены, можно приступать к установке ванны;

4. Ножки устанавливаются на пол, при помощи уровня проверяется ровность монтажа. Если какой-то угол слишком поднят, то, как сказано выше, поднимаются все остальные углы. Это делается очень просто: ванна переворачивается и некоторые ножки регулируются до нужного уровня;

5. Для прочности рекомендуем пластиковые подпорки слегка подбить молоточком с резиновой рабочей поверхностью.

С акриловой и стеклянной ванной нужно работать очень осторожно. Пластик подвержен деформациям под воздействием ударных нагрузок

Когда процесс монтажа окончен, приступают к установке смесителя, стиральной машины и других потребителей.

Видео: полная видео инструкция по установке ванны

Установка акриловой ванны на кирпичи

Сразу отметим, что этот способ довольно редко используется для установки пластиковых ванн. Для акриловой сантехники важна не только идеальная ровность, но и полное отсутствие ударных или иных нагрузок, способствующих деформации. Кирпичные подпорки довольно сложно установить своими руками так, чтобы они равномерно распределяли давление по всей плоскости ванны.

Пошаговая инструкция, как установить акриловую ванну на кирпичи:

1. Высота, на которую будет установлена ванна, определяется исходя из размеров ванной комнаты и размеров вкладыша. Оптимальной высотой считается – 3 кирпича;

2. Для укладки используется классическая шахматная схема. Для её реализации выравнивается пол, на него укладывается первый ряд кирпичей (2 штуки) с цементным раствором. Поверх них устанавливается еще 2 штуки, но в противоположной направлении. Так до нужно высоты;

3. Если для установки раздвижной каркасной системы можно не делать точных замеров ванны, то для кирпичей они обязательны. Кроме того, нужно рассчитать расположение подпорок таким образом, чтобы не было точек провисания. Например, 4 кирпичные опоры под каждый углом и две по центральной части;

4. Пока раствор застывает, можно заняться подключением канализации водопровода. Если это не модель с гидромассажем, то вся работы выполняется по стандартной схеме. От канализации идет переходник и сифон с переливом, а от водяной розетки отходят патрубки для установки смесителя.

После укладки кирпичей нужно дождаться застывания раствора и только после этого устанавливать на них ванну из акрила. Конечно, внешний вид кирпичных опор оставляет желать лучшего, поэтому для их декора могут использоваться самые разные варианты. Это плитка, декоративные панели, экран (как для каркаса) и т. д.

Присоединение сливной арматуры

Собранную сифонную группу, необходимо закрепить в трёх точках:

1. Сливное отверстие;
2. Перелив;
3. Канализационная труба.

Сначала насаживают арматуру в сливном отверстии. Фиксация проводится с помощью винта, через сливную решётку. Прокладку одевают на сам слив, она имеет специфическую форму, и обеспечивает герметизацию сразу с обеих сторон. СОВЕТ: нанесите между прокладкой и корпусом ванны, немного силиконового герметика. Винт до конца не закручивайте.

Затем, регулируя по высоте гофротрубу, закрепляют перелив. Здесь прокладка устанавливается снаружи ванны. Она имеет коническую форму, и «остриём» направляется «от ванны». Винт закручивают до конца.

После этого, прижимают винт на сливном отверстии.

СОВЕТ: винт перестают крутить, как только плоскость сливной решётки начинает прогибаться.

Последним, вставляют в канализацию, сточную трубу. Для облегчения этого процесса, смажьте и трубу, и вход в канализацию хозяйственным мылом.

Создание проекта

Монтаж канализации в ванной комнате своими руками начинается не с покупки необходимых материалов, как могут подумать начинающие мастера, а с создания чертежа. На листе бумаги необходимо указать места расположения всех сантехнических приборов, которые нужно подключить к системе водоотвода.

Также полезно указать их вид. Это поможет выбрать трубы нужного диаметра.

Инструкция по прокладке канализационной системы требует обязательного соблюдения следующих правил:

• все соединения производятся с использованием специальных тройников или переходников, имеющих конусовидную форму;
• трубы для внутренней канализации под ванной для облегчения монтажа следует прокладывать с использованием нескольких последовательно соединенных секций;
• при объединении в одну систему слива воды из ванной и раковины, следует использовать тройник с ответвлением, имеющим угол наклона в 45 или 90 градусов;
• соединять сифон с канализационной трубой нужно с помощью отводной трубы канализации под углом в 90 градусов.

Во время монтажа следует четко соблюдать технологические требования

Ошибка №2

Неправильный уклон самой ванны

Еще одна ошибка которую многие допускают это неправильный уклон самой ванны. Происходит это по причине того что многие считают чтобы вода из ванны уходила быстрей, необходимо сделать уклон ванны в сторону слива, что конечно же является грубейшей ошибкой

Но дело в том что плитка в санузле укладывается строго горизонтально и даже малейшее отклонение борта ванны от горизонтальности будет очень сильно бросаться в глаза

И тут может возникнуть вопрос: «как будет уходить воды из ванны если она будет установлена горизонтально?». Разумеется производители ванн делают таким образом, чтобы борт и дно ванны были не параллельны, то есть при горизонтальной установки ванны дно имеет достаточный уклон чтобы вода спокойно уходила

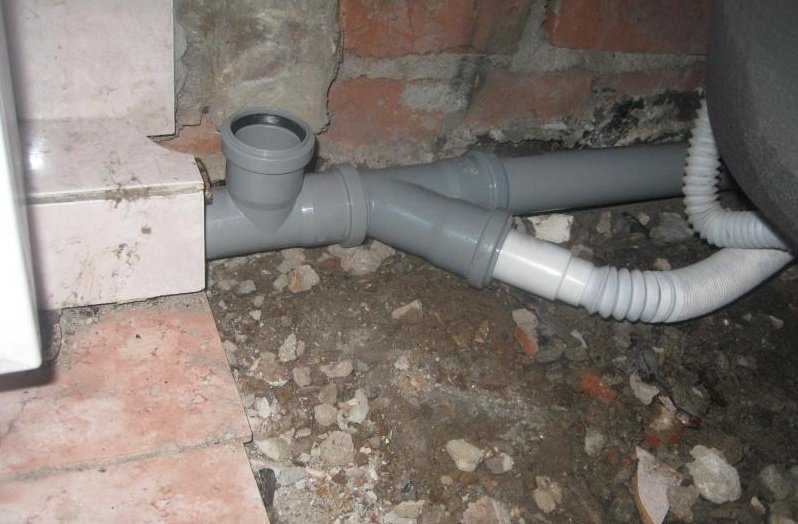

Присоединение ванной комнаты к канализации

Давайте выясним, как подключить ванну к канализации. Данный процесс достаточно легкий и не требует специальных умений и навыков, поэтому его можно выполнить своими руками. Но, как и любое действие имеет свои нормы и требования, поэтому давайте познакомимся с основными правилами:

• Чтоб сделать соединение ванной комнаты и системы канализации обязательно следует применять сифон, который имеет отверстия, способные отводить слив;
• Правильно использовать сифон из гладких и жестких труб из пластика;
• Не рекомендуется применение гофрированных частей.

• Прежде, чем сделать соединение, нужно сделать перепад, в котором должна быть высота между отверстием и трубой, где транспортируется слив. Не выполняя данную норму, вода может застаиваться в ванной.
• Сифон подключается к трубе приема напрямую к ней или через переходник.

• Для сифона из пластика не советуем применять ключи, гайки, лучше всего делать все своими руками, чтоб не появились трещины на корпусе.
• После окончания сборки соединяем раковину и ванную с общей системой.

Замена старого сифона и уход за ним

Если в ванной комнате регулярно появляется лужа воды на полу после того, как она стечет не в полном объеме в систему канализации, это означает, что сифон стал протекать. В этой ситуации нельзя медлить, то есть потребуется сразу приступать к замене старого сифона на новую деталь.

Иначе поломка приведет к появлению плесени из-за повышения уровня влажности, появится неприятный запах и многие другие проблемы. Замена сифона и подключение ванны к канализации своими руками производится в следующей последовательности:

Проводится демонтаж изношенной системы слива.
Проверяется наличие заусениц в месте расположения горловины.
Укладывается резиновая прокладка.
Сливная труба обратной частью плотно прижимается к прокладке.
Прокладка укладывается с лицевой стороны сифона.
Вставляется винт, который осторожно затягивается.
Сливная и переливная горловина укрепляется гофрой.
Сифон подсоединяется к гофрированным шлангам.
Шланг, отводимый в канализацию, укрепляется к сифону с помощью накидной гайки.

Установленная система не требует особенного ухода, поэтому достаточно ознакомиться с некоторыми советами, позволяющими содержать свой слив в полном порядке:

• полуавтомат и автомат требуют периодической обработки деталей, что позволяет поддерживать блеск металла;
• регулярные проверки организуются для того, чтобы выявить возможные протечки;
• нарушенная герметизация требует смены уплотнителя либо подтяжки мест соединений;
• засоренный сифон очищается вантузом или с помощью небольшого ершика, закрепленного на проволоке;
• устранение засоров осуществляется с помощью щелочи, содержащейся в химических средствах.

Разводка труб в ванне своими руками

• Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
• После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
• Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
• Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
• При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры – скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Переход с чугунных труб на пластиковые изделия

Чугунные канализационные трубы, идущие от унитаза к стояку, имеют диаметр 123 мм, а от ванной и раковины на кухне – 73 мм. Пластиковые изделия серого или оранжевого цвета отличаются от элементов чугунной системы канализации величиной диаметра: 110 мм и 50 мм, соответственно.

При проведении подключения нового унитаза или замены старой трубной разводки возникает необходимость подсоединения пластиковых труб к чугунному стояку, имеющему больший диаметр.

Для решения этой задачи приобретается специальная резиновая манжета, которую вставляют в очищенный раструб канализации.

Демонтаж чугунных труб и очищение раструба

Для проведения демонтажных работ, связанных с удалением затвердевшего цементного раствора в месте соединения старой трубы с раструбом, необходимо запастись молотком, плоской отверткой, монтировка.

Постукивая аккуратно молотком по ручке отвертки, медленно, но верно, освобождают соединение элементов системы канализации от цементного раствора. Когда весь слой цемента будет удален, в трубу вставляют деревянную палку.

Поднимая и опуская палку, расшевеливают фиксированное положение чугунной трубы, и с небольшим усилием вытаскивают её из раструба

Ржавчину, налет, отложения удаляют металлической щеткой, насаженной на электродрель. Также для очищения чугунных стенок применяют плоскую отвертку или зубило.

Можно обработать внутренние стенки раструба специальным веществом, разъедающим загрязнения в канализационных трубах. Это значительно облегчит процесс чистки канализационного вывода. Завершить очистку раструба необходимо протиранием его стенок чистой ветошью или тряпкой.

Чем чище и ровнее будут стенки раструба, тем качественнее и надежнее соединятся трубы, изготовленные из разных материалов.

Процесс очищение старого канализационного чугунного раструба от остатков льняного шнура, пропитанного суриком, для монтажа перехода на пластиковую канализацию

Установка резиновой манжеты на раструб

Надежное фиксирование манжеты в канализационном раструбе обеспечивают с помощью герметика, который наносят на его стенки.

Герметик наноситься толстым слоем на наружную поверхность манжеты, после чего вставляется в отверстие раструба

Аккуратно постучав молотком по краю манжеты, добиваются плотного сцепления соприкасающихся стенок двух элементов системы. Внутрь манжеты наносят небольшое количество технического вазелина или специальной сантехнической смазки, облегчающего запихивание отвода пластикового тройника в раструб.

Если труба не желает залазить в положенное ей место, возьмите кусок фанеры, приложите его к трубе и постучите по нему молотком. Это позволит забить трубу и не повредить ее стенки.

Далее к пластиковому тройнику подсоединяют гофру или патрубок, тем самым подключают унитаз к системе канализации.

Правильно оцениваем свои силы

Итак, ремонт ванной комнаты уже не за горами. Вас всё чаще мучает масса вопросов. Сколько времени и средств потребуется для реализации этой неизбежной затеи? Какие виды работ предстоят? Как подобрать нужные материалы и правильные сантехприборы? Нанять ли специалистов или сделать его самостоятельно?

Ремонт санузла является одним из самых сложных, трудоёмких и дорогостоящих по сравнению с ремонтом в других помещениях квартиры или частного дома. По сути это стройка в миниатюре, где присутствуют практически все виды внутренних ремонтно-строительных работ. Демонтажи, постройка перегородок, выравнивание стен, устройство стяжек, замена труб канализации и водоснабжения, замена электропроводки, облицовка поверхностей плиткой, малярные работы, устройство подвесного потолка, установка и подключение сантехприборов — вот неполный список основных работ, в том или ином объёме предстоящих при ремонте санузла. Мало того, что необходимо владеть соответствующими практическими навыками и знать технологию многих процессов, так понадобится ещё и солидный, практически полный, набор недешёвого ручного и электрического инструмента, которым пользуются «евроремонтники».

Реконструкция ванной комнаты при ремонте небольшой квартиры может «потянуть» более чем на половину общих затрат. Не удивительно, что далеко не все готовы решиться на такое ответственное предприятие без помощи профессиональных строителей. Но если вы уверены в себе и намерены всё-таки своими силами отремонтировать санузел — предлагаю вместе отправиться в путь. Начнём с постановки задач и проектирования.

Как установить чугунную ванну на опорах?

Большой вес чугунной ванны придает ей достаточную устойчивость, поэтому можно установить ее на ножки, без дополнительной опоры. После того, как все подготовительные работы выполнены, ванну следует перенести к месту установки. Поскольку чугунная ванна весит довольно много, понадобится хотя бы один помощник.

Чтобы в процессе переноса тяжелой и громоздкой ванны случайно не повредить мебель, отделку, проемы и другие объекты рекомендуется заранее защитить проблемные места амортизирующим материалом.

Чугунная ванна обладает значительным собственным весом, что позволяет установить ее на опоры в виде ножек без дополнительного основания

Для правильного монтажа следует выполнить следующие действия:

Положить ванну на пол боком таким образом, чтобы дно было обращено к стене, а слив был направлен к месту подключения канализации

Так удобнее будет монтировать сифон. Надежно установить опоры на боковой стороне, обращенной вверх

Осторожно перевернуть ванну на другой бок. Аналогичным образом установить остальные опоры

Поставить ванну на ножки. С помощью уровня и регулировочных болтов выровнять ванну таким образом, чтобы в сторону слива образовался небольшой уклон. Передвинуть ванну вплотную к стене. Заделать оставшийся зазор монтажной пеной, можно также использовать плиточный клей. Соединить гофру-слив с установленной обвязкой, используя специальную прокладку таким образом, чтобы ее конус был направлен в сторону обвязки. Зафиксировать соединение с помощью специальной гайки.. Усилие, которое прилагается для затяжки болтов на опорах, должно быть умеренным, чтобы не повредить пластиковую основу этого элемента

После окончания монтажа необходимо проверить качество выполненных работ. Для этого слив закрывают и наполняют ванну до краев

Усилие, которое прилагается для затяжки болтов на опорах, должно быть умеренным, чтобы не повредить пластиковую основу этого элемента. После окончания монтажа необходимо проверить качество выполненных работ. Для этого слив закрывают и наполняют ванну до краев.

Нужно осмотреть место монтажа перелива, а также соединение корпуса ванны со сливом. Наличие протечек на этом этапе чаще всего вызвано неправильной установкой прокладки. Если же протечки не зафиксированы, следует открыть пробку и понаблюдать за состоянием обвязки.

Для быстрого и точного выявления протечек можно положить на пол гигроскопичный материал: бумажные полотенца, салфетки, туалетную бумагу и т.п. При небольшой протечке иногда достаточно просто подтянуть соединительную гайку, чтобы обеспечить надежное соединение.

Место примыкания чугунной ванны к стене необходимо зафиксировать цементным раствором или клеем для керамической плитки, а затем тщательно загерметизировать

Следует позаботиться и о заземлении устройства. Выполнить этот этап просто: кусок провода присоединяют к корпусу ванны, а другой его конец подводят к ближайшим металлическим конструкциям. После этого можно приступать к отделочным работам.

Подключаем сифон

Собрав все необходимое, можно переходить к самой процедуре подключения. Сначала следует сделать сифон. Этот процесс может варьировать в зависимости от модели прибора, поэтому в процессе ориентируйтесь на приложенную к нему инструкцию. Старайтесь при сборке как можно туже затягивать все резьбовые соединения и не забывайте про установку резиновых прокладок.

Готовый сифон монтируют на слив чаши ванны. Очередность действий такова:

1. сначала гайку помещают в пластиковый слив;
2. на резьбу сифона ставят прокладку;
3. используя накидную гайку, подключают трубу, соединяющую сифон с гофрой перелива;
4. соединяют собранную конструкцию с гофрой/трубой, ведущей к канализации;
5. в гайку ставят резиновую прокладку и прикрывают участок для прочистки трубы;
6. подключают гофро-трубку для перелива к соответствующему отверстию в чаше ванны;
7. подводят сифон к сливному отверстию чаши, соединяют с прокладкой на нем;
8. изнутри ванны вставляют слив, соединяют его с сифоном при помощи соответствующей гайки;
9. проверяют прочность установки сифона;
10. выводят сливную гофру или пластиковую трубу в отверстие канализации.

Самым важным аспектом того, как правильно подключить ванну к канализации, является соблюдение высотного перепада между сливом ванны и входным отверстием канализации. Он должен составлять от 10 до 20 см. Сливную трубу при этом располагают под наклоном из расчета 2–3 см наклона на 1 метр длины трубы. Это необходимо для беспрепятственного выхода сточных вод из чаши ванны.

Проверка правильности монтажа

Даже если в ходе установки вы внимательно осматривали все детали на предмет брака и тщательно собирали все соединения, постарайтесь внимательно отнестись к тест-драйву собранного слива. Все обнаруженные протечки, даже самые незначительные, лучше устранить сразу в момент появления. В противном случае они могут спровоцировать настоящий потоп не только у вас в квартире, но и у ваших соседей снизу.

Закончив монтаж и подключив сантехнику к водопроводу, наполните чашу ванны водой до уровня перелива. Проследите, уходит ли вода через него. Осмотрите по возможности «изнаночную» сторону перелива: на ней не должно быть никакой влаги.

После этого выньте пробку из слива ванны и проследите за тем, как уходит через него вода. Проверьте, чтобы нигде под чашей не возникало протечек, даже в виде капель. Если они будут обнаружены, переберите сифон, проверьте, насколько ровно лежит герметизирующая прокладка в подтекающем соединении, посильнее затяните резьбу. Можете сверху обработать подтекающий стык жидким силиконом для большей надежности.

Также оцените, насколько быстро и равномерно из чаши уходит вода. На слив стандартной ванны должно уходить не более 10 минут. При этом вода должна уходить не волнообразно, а с постоянной скоростью, и не издавать хлюпающих звуков в процессе. Если такой картины не наблюдается, скорее всего, решая, как подключить акриловую (стальную, чугунную) ванну к канализации, вы:

• выбрали сифон недостаточно большого диаметра;
• не соблюли необходимый уклон труб;
• не обеспечили правильный высотный перепад.

Последние две проблемы решаются, опять же, переборкой всей собранной конструкции и устранением недочетов. Если самостоятельно обеспечить нормальную скорость слива не удается, пригласите специалиста для оценки произведенного вами подключения и его ремонта. Покупать новый сифон стоит только после визита сантехника и его консультации.

https://youtube.com/watch?v=zSZOtp73nTo

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

• Штробирование несущих стен запрещено СНиПом.
• Стыки труб, проходящих внутри стены, не допускаются.
• Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
• Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

• с проходными розетками;
• последовательная разводка;
• коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Ошибка №1

Неправильный уклон канализационной трубы

Одной из частых ошибок при установке ванны является слабый отток воды, то есть вода из ванны уходить очень медленно, а порой практически не уходит

Происходит это из-за неправильного уклона канализационной трубы. Оптимальным уклоном должно быть 3 сантиметра на каждый метр канализационной трубы. Именно уклон в 3 сантиметра обеспечит свободный отток воды, так как со временем труба внутри покрывается илом

Многие кто сталкивается с ремонтом впервые могут не понимать почему так важны эти каждые сантиметры

Но тут важно пояснить что от застройщика стояк канализации часто сделан таким образом, что отвод уже изначально расположен уже на немалом расстоянии от пола и если ко всему этому сама ванна расположена в противоположной стороне санузла от стояка, то прирастая по 3см на каждый метр отвод канализации в итоге задран очень высоко, а именно этот отвод и задает минимальное расстояние дна ванны от пола. И в таком случае борт ванны будет настолько высоким, что залезать в такую ванну будет уже проблематично, особенно если в квартире живут люди пожилого возраста

И в таком случае борт ванны будет настолько высоким, что залезать в такую ванну будет уже проблематично, особенно если в квартире живут люди пожилого возраста

3 решения такой проблемы:

1. Первое решение и самое сложное это изменение стояка канализации, то есть в современных домах стояки, как правило, пластиковые и они достаточно легко режутся, что в свою очередь позволяет опустить часть стояка ниже, но несмотря на простоту, не рекомендуется заниматься этим самостоятельно если вы не профессиональный сантехник
2. Второе решение заключается в поднятии уровня пола во всем санузле, то есть вместо стандартных 4-х сантиметров стяжки мы можем сделать столько, сколько нам необходимо, чтобы уменьшить высоту ванны относительно пола. Из минусов такого решения это перерасход материала и перепад высоты относительно других помещений в квартире
3. Третье решение заключается в планировки помещения таким образом, чтобы ванна располагалась как можно ближе к канализационному стояку

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Монтирование вывода от слива

Подсоединение и подключение ванны и душевой кабины к системе канализации с сифоном обеспечивается грамотно смонтированным выводом от слива. Рекомендуется применять жесткую трубу из пластика. Нехватка места по высоте, компенсируется гофрированным соединением.

• Необходимо соблюсти уклон трубы от точки выхода из сифона до места соединения с канализацией. Рекомендуется до 5 см наклон. Идеальный вариант трубы – пластик без поворота.
• Гофра укладывается без поворотов. Минус такого соединения в его шершавой поверхности. Если почистить уже нет возможности, можно легко ее заменить.
• Труба с сифоном выводится в канализационную систему. При необходимости используется переходник.
• Места соединения нужно не забывать обрабатывать герметиком.

Вопрос, как подсоединить ванну к канализации, закрыт выполненной работой.
