Почему падает или растет давление в газовом котле: причины скачков и нормативные значения

Когда следует однозначно вызывать мастера

В случае, когда не ясно почему падает давление в газовом котле, вам понадобится помощь опытного специалиста. Он подтвердит, что утечек нет и выполнит ремонт газового котла «Аристон», «Бакси» или другой модели. Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Самодеятельность без знаний схем и принципов работы агрегатов, может вывести из строя всю систему.

Дефекты в теплообменнике

Для того, чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке. Если проблема связана с неисправностями в расширительном баке, значит был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка

Вам понадобится специализированное оборудование для того, чтобы найти источник проблемы, в случае если был поврежден теплообменник из-за интенсивной эксплуатации и износа

Ремонт будет требовать проведения повторных расчетов или замены бачка. Вам понадобится специализированное оборудование для того, чтобы найти источник проблемы, в случае если был поврежден теплообменник из-за интенсивной эксплуатации и износа

Проблемы с измерительным оборудованием

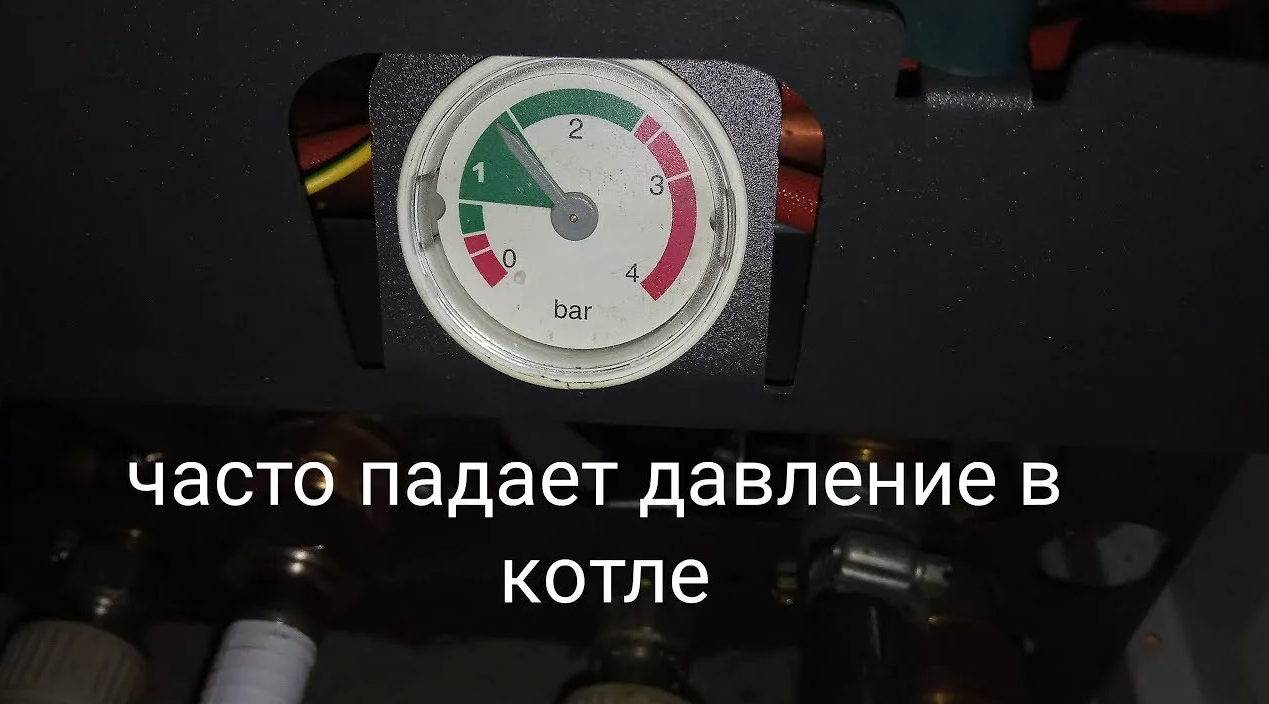

Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования можно объяснить неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.Весьма непросто найти подобную ошибку самостоятельно, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.Как решить проблему падения давления в котле, и как его поднять.

Поднятие давления в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок

Не переживайте по поводу того, что давление начало сбрасываться сразу после первичного запуска – это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Чтобы вывести пузырьки более быстрым способом, следует использовать ручной спускник воздуха. Перед комплексом действий по повышению давления в системе, необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
фитинги — нередко являются причиной протечек;
котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

Нередко к протечкам приводит неправильно выполненный монтаж. Чтобы предотвратить такие последствия, лучше заранее доверить задачу по установке специалисту.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Выход из строя муфты требует ее замены.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа. Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику

Давление подается с помощью компрессора на ¼ больше стандартного значения

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения. Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме

Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек

Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

5 Как стравить воздушный карман из радиатора и не потерять давление

Для начала вам нужно определить месторасположение воздушного кармана. Он легко локализуется по характерному булькающему звуку, сопровождающему течение теплоносителя сквозь завоздушенную область. После этого было бы неплохо записать начальное давление, считав показания на манометре. Мы будем ориентироваться на этот показатель перед тем, как поднять давление в котле, после устранения воздушного пузыря.

Далее подставьте под краник Маевского завоздушенной батареи ведро или тазик и поверните его вентиль по стрелке в нужную сторону. Сквозь отверстие в кранике сначала пойдет воздух (с шипением, как из спускаемого воздушного шарика), а затем закапает вода. Но не спешите закрывать кран – после небольшой порции воды из батареи опять пойдет воздух. Перекройте вентиль, только убедившись в том, что из краника идет одна вода.

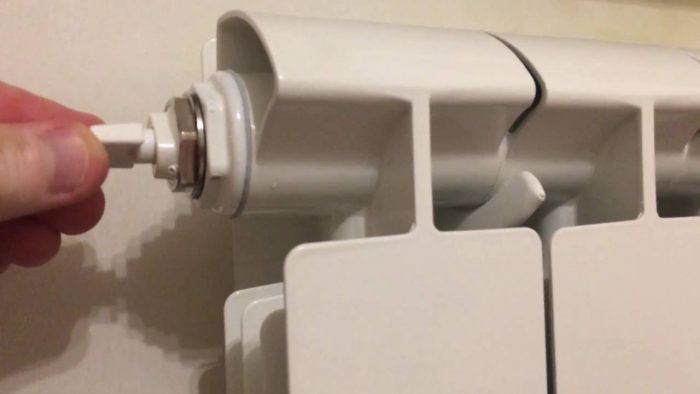

Кран Маевского

Потом считайте текущее значение давления на манометре (оно будет меньше начального) и откройте вентиль подачи воды в разводку из водопровода, отслеживая показания манометра. Как только они приблизятся к начальной отметке (мы ранее записали ее), закройте вентиль подачи воды. Теперь включите котел (насос) и прислушайтесь к шуму в батареях. Если вы услышали журчание или бульканье, проделайте все вышеописанные манипуляции с самого начала – до полного исчезновения булькающих звуков при движении воды по трубам и батареям.

Падение давления, связанное с расширительным баком

Расширительный бак — это устройство, предназначенное для «хранения» избытка жидкости отопительной системы, который возникает при тепловом расширении воды. Коэффициент объемного теплового расширения будет разный для разной температуры. Если не вдаваться в подробности, то при нагреве жидкости с 10 до 80 градусов, ее объем увеличится примерно на 3%. Жидкость не сжимается (из физики). Поэтому, если бы система была полностью закрыта — такое увеличение объема вызовет существенное увеличение давления (очень существенное — хватит, чтобы и радиатор разорвать).

Расширительный бак забирает в свою полость этот излишний объем и критического изменения давления тогда не происходит. Если теплоноситель остывает (объем уменьшается) — то жидкость из расширительного бака выталкивается обратно. То есть расширительный бак по сути обеспечивает увеличение и уменьшение физического объема системы отопления, когда это необходимо.

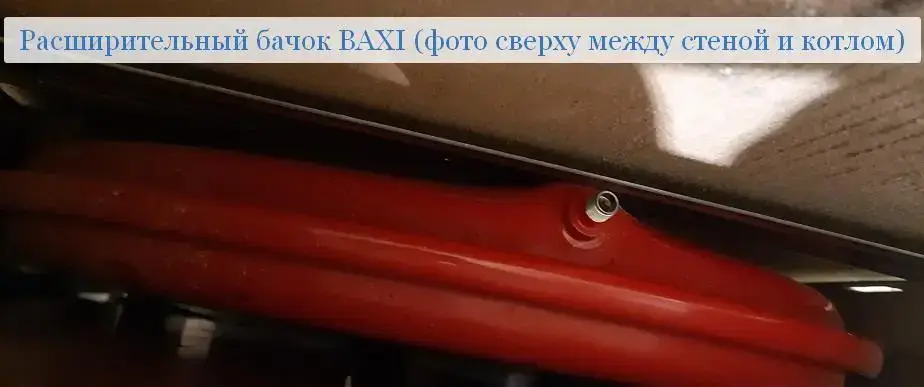

Бачок котла BAXI вид сверху (расположение ниппеля)

Расширительный бак — это не просто емкость для воды. Это сосуд, разделенный внутри на две части резиновой мембраной. Одна часть бака соединена с системой отопления, другая — воздушная полость. Так вот чтобы расширительный бак работал правильно, воздушная полость должна быть тоже под некоторым давлением.

Для большинства традиционных газовых двухконтурных котлов давление расширительного бака составляет 0.5-1 бар.

Точное рекомендованное значение этого давления указано в Руководстве по эксплуатации на газовый котел.

Две самые распространенные проблемы, которые приводят к падению или скачкам давления в отопительной системе с газовым котлом — это отсутствие давления в воздушной камере расширительного бака или повреждение мембраны.

Повреждение мембраны приводит к тому, что система получается полностью закрытая, без температурного компенсатора. Когда воздушная камера расширительного бачка из-за частых подпиток котла полностью заполнится водой, то даже незначительное изменение объема жидкости будет приводить к критическому росту давления и жидкость будет выходить в том месте, где это сделать легче всего (например, через резьбовые соединения, аварийный клапан). В этой ситуации, потеря даже незначительного объема теплоносителя будет вызывать существенное изменение давления. Примерно тоже самое будет происходить и при отсутствие давления в воздушной камере.

Понять, что расширительный бак не работает можно в процессе подпитывания котла. Если давление по манометру упало до ноля, а для его увеличение до 1.5 бар происходит практически сразу после открывания крана подпитки. Этот факт говорит о том, что для роста давления в системе при текущих условиях требуется совсем незначительный объем жидкости.

Поэтому, я рекомендую периодически проверять давление и выполнять обслуживание расширительного бака котла

При этом, важно отметить, что при обслуживании необходимо соблюдать определенный порядок действий для достижения результата. Неправильное выполнение процедуры не повлияет на результат и не решит проблему

По этому вопросу внимательно прочитайте Как правильно накачать воздушную камеру расширительного бака воздухом.

Повреждение мембраны расширительного бака котла чаще всего следствие того, что его не обслуживали длительное время. Мембрана полностью заполненного водой бачка упирается в клапан и повреждается. Если мембрана повреждена в районе клапана будут как минимум следы подтекания жидкости. В этом случае расширительный бак котла придется заменить или установить другой в системе отопления в зависимости от наличия доступного пространства.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
рабочее, получается путем сложения двух видов давления — статического и динамического;
избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
Рабочее. Включает два вышеуказанных варианта.
Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
Номинальное. То, которое указал производитель в документации к конкретной модели.
Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур

В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

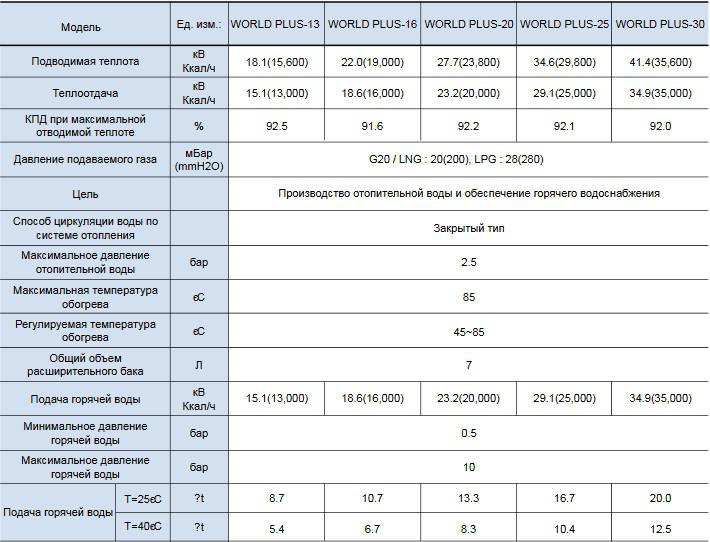

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

Воздействие теплоносителя на стенки элементов сети отопления;
Высота заложения труб, подвешивания радиаторов и котлоагрегата;
Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
Место установки оборудования, протяженность контура;
Этажность дома;
Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

Наличие утечек в трубопроводе;
Нарушение работы котла, трещины на поверхности теплообменника;
Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Основные причины падения давления

Основные причины постепенного или резкого снижения давления в отопительной системе связаны со сбоями в работе нагревательного оборудования (котла) либо с утечкой теплового носителя из-за негерметичности контура и радиаторов.

Сбрасывание воздуха

При первом запуске отопительной системы из нее автоматически спускается воздух. Поскольку автоматические воздухоотводчики установлены на нагревательном оборудовании, воздух выходит из котла.

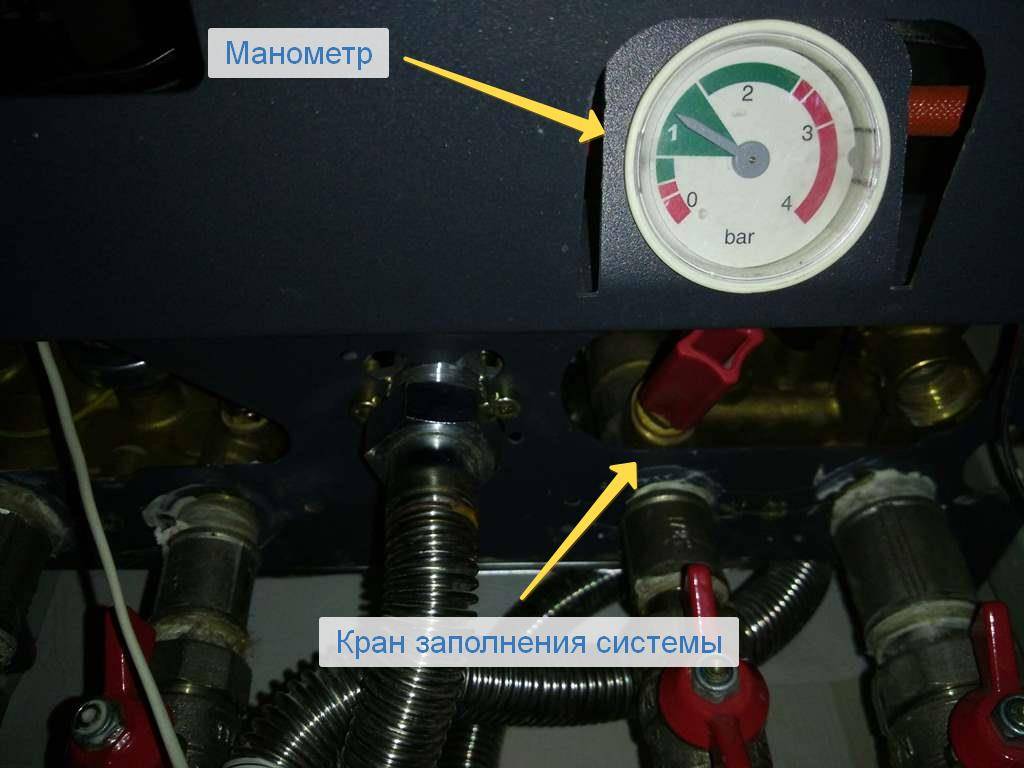

Обязательно следите за значениями на манометре настенного котельного агрегата. Основная причина, почему падает давление в котле отопления, связана с тем, что из теплообменника выходит воздух. Он может спускаться через автоматический воздухоотводчик или попадать в радиаторы контура. Именно поэтому на них должны быть установлены краны Маевского для спуска воздушных пробок.

Среди причин появления воздуха в системе можно назвать следующее:

Заполнение контура теплоносителем при несоблюдении технических требований.
Некачественная подготовка воды перед заполнением трубопровода, а именно отсутствие сепаратора для удаления воздуха, растворенного в воде.
Завоздушивание системы из-за подсоса воздуха через негерметичные соединения.
Засорение и неправильная регулировка автоматического воздухоотводчика.

Выход воздуха из расширительного бака

Еще одна причина падения давления в отопительном контуре связана с выходом из строя расширительного бака закрытой разновидности. Если ниппель, который установлен на верхней части расширительного резервуара, будет понемногу травить воздух, то под давлением теплоносителя в течение нескольких месяцев он полностью выйдет. В итоге вся емкость будет заполнена водой, а показатели системы опустятся ниже нормальных значений.

Течь в отопительной системе

Любой гидроудар в системе отопления может привести к разгерметизации контура и образованию течи. Подтекание может происходить в любом месте. Чаще всего место дефекта локализуется в месте соединения радиаторов с контуром или в районе расширительного бака. Причиной течи также становится коррозия трубопроводов и батарей.

Нельзя исключить и вариант образования течи в месте разрыва мембраны расширительного бачка. Чтобы проверить, не течет ли мембрана, достаточно нажать на ниппель в верхней части емкости. Если выходит воздух с водой, значит, точно есть утечка теплоносителя в этом месте. Когда выходит только воздух, то это считается нормальным.

Дополнительные причины

К слову стоит сказать, что иногда наблюдается обратное явление – показатели на манометре котла растут. Сразу возникает вопрос, почему растет давление в газовом котле? Как правило, это связано либо с поломкой крана подпитки, который постоянно пропускает теплоноситель в систему, либо с неисправностью вторичного теплообменника в двухконтурном котле.

Среди дополнительных причины снижения показателей на манометре можно назвать следующее:

течь теплоносителя на участках скрытого трубопровода или в системах теплых полов;
неправильно или некачественно смонтированная система отопления;
микротрещины на теплообменнике котла;
выход из строя автоматики нагревательного оборудования.

Использование алюминиевых радиаторов также может привести к подобным нежелательным последствиям. Это объясняется просто. Когда вода соприкасается с алюминием, на металлических поверхностях формируется тонкая пленка. При этом выделяется побочный продукт – водород. Этот газ может сжиматься и приводить к снижению давления.

Профилактика образования воздушных пробок

Профилактические меры против появления воздушных пробок следующие:

Обращайте внимание на правильность установки труб и подключения отопительных приборов

Многие проблемы вызваны именно ошибками, которые совершены на данной первоначальной стадии.
Для предупреждения попадания воздушных пробок необходим правильный ввод оборудования в эксплуатацию, перед которым важно предварительно проверить все компоненты и соединения.
Перед пуском устройств в работу проверьте их на предмет работоспособности
С помощью компрессора нужно подать давление, уровень которого на ¼ выше его нормального рабочего значения. Если за 30 минут оно не ослабнет, то всё в порядке и система подготовлена к работе

Если же давление резко снижается, то возможны протечки, которые следует оперативно выявить и устранить перед началом эксплуатации.

Посмотрите видео о том, как восстановить нормальное давление котла

Как определить и устранить завоздушивание системы

На скопление воздуха в системе указывают следующие признаки:

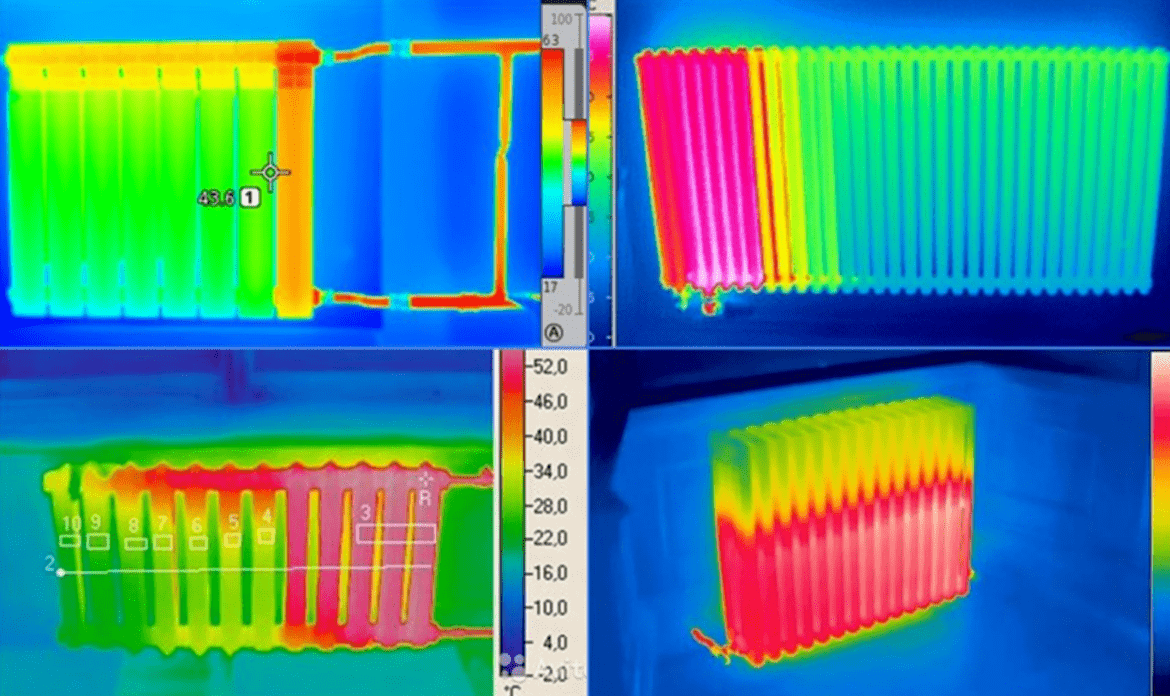

неравномерный нагрев батарей;
булькающие, хлюпающие звуки;
затухание котла;
скачки давления на манометре.

Для восстановления работы теплокоммуникаций спустите скопившийся воздух со всех батарей, начиная с последней в отопительной ветке. Для этого удобно пользоваться кранами Маевского. Если в теплосистему вмонтирован только один кран-барашек, воспользуйтесь им.

Чтобы избежать появления пробок, установите в доме современные батареи, снабженные автоматическими воздушными стравливателями. Для частного сектора подойдут радиаторы из алюминия или биметалла, где водопроводящие части выполнены из стали. Обе модификации отопителей выпускает завод «Теплоприбор», его продукция прекрасно зарекомендовала себя при работе в самых разных системах отопления.

Причины снижения давления в сети теплоснабжения

Провоцирующих факторов всего два – сбой в работе нагревательного оборудования или утечка в системе трубопровода. Если проблема с котлом отопления в частном доме, дефект устраняется своими руками, в многоквартирных жилых домах это работа специалистов. Протечку сети можно устранить своими руками.

Течь в системе отопления

Давление упадет, если случился гидроудар в системе отопления. Гидравлический сбой приводит к разгерметизации конструкции. В итоге теплоноситель утекает, давление падает. Чаще всего зона течи – это стык радиаторов с трубопроводом, межсекционные стыки. Но если трубы и батареи старые, течь появляется в месте коррозии металла.

Чтобы проверить целостность мембраны в расширительном герметичном баке, нажимается ниппель вверху прибора. Воздух выходит с водой, зона утечки найдена, если воздух выходит без воды, проблема в другом месте.

Избыток воздуха в системе

Тестовый запуск и ввод сети в эксплуатацию связаны с выпуском избыточного воздуха из сети

В этом случае воздух стравливается из контуров и котла, потому важно заметить показатели манометра на котле. Если при работе сети показания манометра падают, причина одна – из теплообменника выходит воздух. Газ попадает в контур системы или выпускается автоматическим воздухоотводчиком

Стравливание газов воздухоотводчиком – это нормально, но при засоре клапана избыток поступает в сеть отопления и давление падает

Газ попадает в контур системы или выпускается автоматическим воздухоотводчиком. Стравливание газов воздухоотводчиком – это нормально, но при засоре клапана избыток поступает в сеть отопления и давление падает.

Причины попадания избытка воздуха в сеть нагрева:

нарушение нормативов заполнения – вода в сеть подается большой струей;
заливка некачественного теплоносителя с большим содержанием газов;
подсос воздуха через разгерметизированные стыки;
засор автоматического воздухоотводчика.

Определить скопление газов в радиаторах и трубопроводе поможет шум в батареях отопления. Посторонние звуки допустимы только при заполнении контуров теплоносителем. Если шум слышно при запуске сети в постоянном режиме, это признак завоздушивания.

Проблема с расширительным баком

Расширительный бак или компенсатор устанавливается на любую систему отопления. Устройство нужно для компенсации давления при нагреве и охлаждении теплоносителя. Открытый бак работает по простому принципу – при нагреве воды ее объем в баке увеличивается, при охлаждении – уменьшается. Давление в герметичной сети поддерживается оптимальное.

Другое дело – закрытый расширительный бак. Внутри прибор поделен на два отсека – для воды и воздуха. Между отсеками расположена гибкая мембрана. При нагревании теплоносителя объем воды увеличивается, мембрана перемещается в сторону воздушной камеры. Остывая, теплоноситель уменьшается в объемах, а для поддержания давления, мембрана смещается в сторону отсека с водой. Для этого нужен постоянный объем воздуха. И если бак неисправен, воздух выходит, давление падает.

Прочие причины

Иногда давление на манометре постоянно ползет вверх – это тоже неисправность. Требуется разобраться, почему растет давление в газовом котле. Как правило, это поломка крана залива теплоносителя – он будет пропускать воду в систему. Также может образоваться дефект вторичного теплообменника, он встречается только в двухконтурных котлах.

Теперь о том, почему падает давление в котле отопления:

Течь. При прокладке трубопровода скрытым образом хозяева не всегда видят разгерметизацию системы. То же самое с контурами теплых полов – тут протечку не видно, пока она не проявляется мокрым пятном на полу.
Нарушение технологии выкладки сети. Плохо закрепленные стыки, поломка трубы, большое количество изгибов или подбор неверного сечения вызывают падение уровня давления.
Микротрещины на теплообменнике котла. Чаще всего встречаются с чугунными изделиями, если в них наливают холодную воду. Несмотря на прочность, чугун отличается хрупкостью и может не выдержать гидроудара.
Вышла из строя система контроля и управления котлом.
Применение радиаторов из алюминия. Проблема заключается в образовании тонкой пленки внутри туннеля – она формируется при контакте металла с водой. Физический процесс сопряжен с выделением водорода, при сжатии которого снижается давление в сети.
