Пиролизные котлы длительного горения своими руками

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

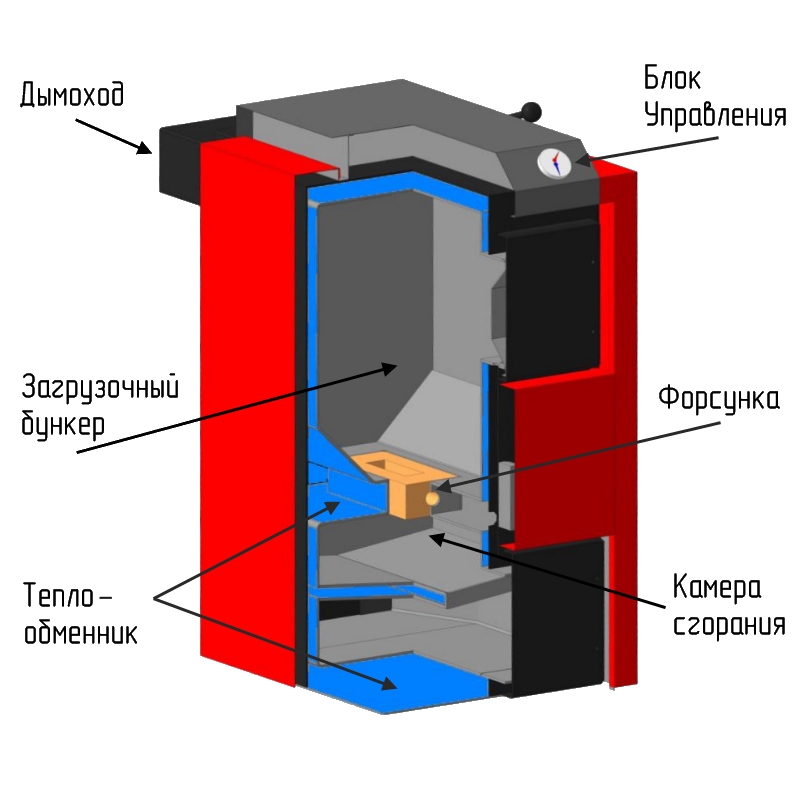

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

регуляторы,
дымовые каналы,
отверстия для воздуха,
трубы для подачи воды,
трубы для отвода воды,
камера сгорания,
вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

болгарка,
сварочный аппарат,
шлифовальные круги,
электрическая дрель,
электроды,
трубы различного диаметра,
полосы стали,
термодатчик,
вентилятор,
металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Особенности конструкции

https://youtube.com/watch?v=Lkhm4z4sF7c

Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.

Основным топливом для пиролизного твердотопливного котла является:

древесина;
брикеты;
щепа;
древесные отходы.

Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.

В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.

Пиролизный котел работает по принципу сухой перегонки топлива.

При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).

Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).

Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.

Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.

При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.

Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.

Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.

В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.

При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.

Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.

В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:

Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
Камера дожига – сжигается газ, выделяемый топливом.

В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.

При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.

Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.

В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.

Своими руками

Ниже представлено 25-минутное видео проектирования и изготовления своими руками пиролизного котла. Автор поэтапно описывает процесс сборки, а также рассказывает о трудностях, с которыми пришлось столкнуться.

Не тот сплав. Самой частой ошибкой, характерной, кстати, не только для самодельных моделей, является использование наиболее дешевых материалов из черных металлов. Они не относятся к категории жаропрочных материалов, что в конечном итоге приводит к прогоранию конструкции и сложному, а то и просто невозможному ремонту

Необходимо осторожно подходить к выбору марки стали, использовать специальные жаропрочные сплавы. Например, 20Х23Н18 и ему подобные

Малая толщина стали

Еще одна ошибка – неверно подобранная толщина стального листа. Этот параметр определяют исходя из распределения температур по котлу, но минимальное значение – около 5 мм. Чем толще, тем дороже, но тогда котел и проработает дольше.

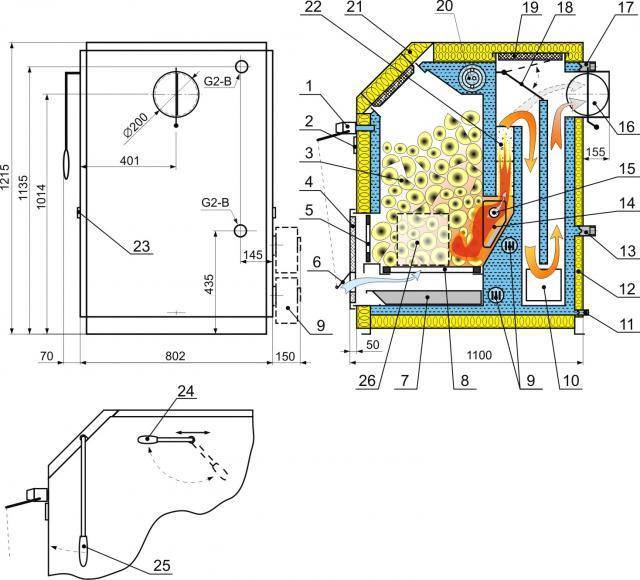

Чертежи

Аттракцион неслыханной щедрости – иначе и не назовешь! У нас вы можете скачать чертежи пиролизных котлов совершенно бесплатно. Это позволит вам при желании собрать сердце отопительной системы у себя на заднем дворе или в гараже.

Смотрите примеры графических материалов на изображениях ниже.

У вас также есть уникальная возможность заказать комплект чертежей на одну из моделей по весьма привлекательной цене. Конечно, это вариант для тех, кто собирается изготовить котел своими руками не только для себя, но и на заказ. Для связи используйте форму, представленную ниже.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

Твердотопливные котлы;
Печи-камины;
Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

В топке разжигаются дрова до появления устойчивого пламени;
После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

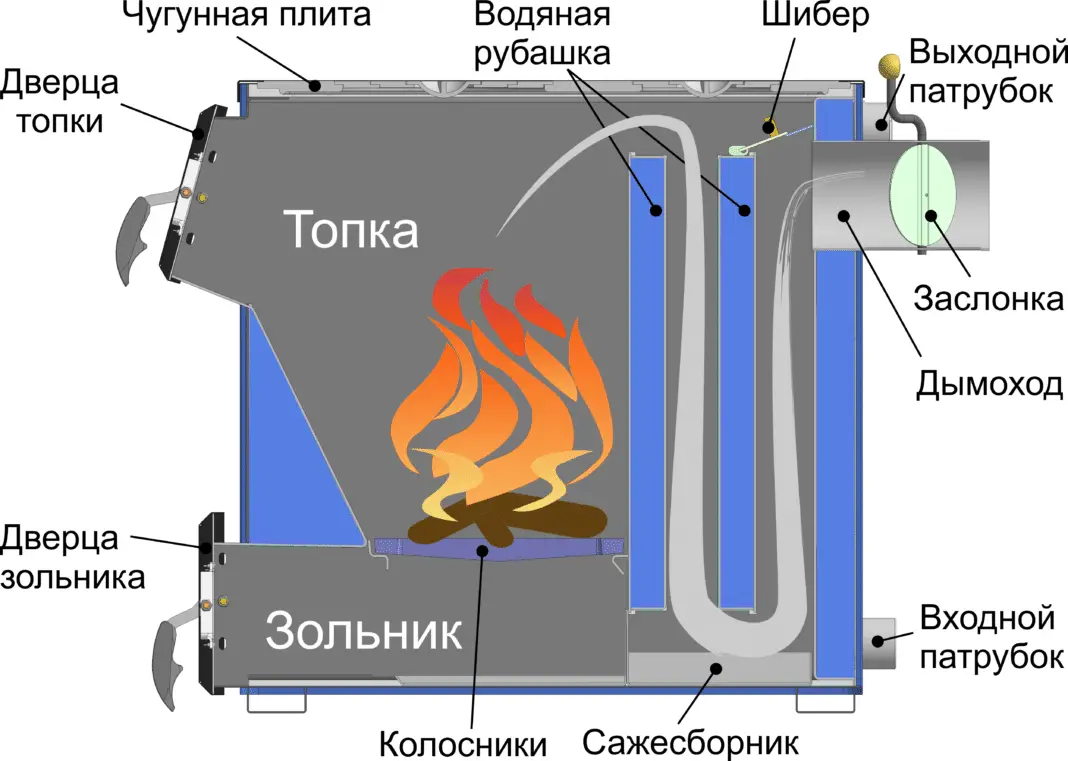

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Изготовление котла

Пиролизный котёл изготавливается в такой последовательности:

Если для изготовления прибора будет использоваться газовый баллон, бывший в употреблении, то необходимо стравить остатки газа, открутить болты, которые удерживают горловину баллона, и слить газолин. После этого газовый баллон необходимо заполнить водой и выдержать несколько дней.
Затем болгаркой баллон распиливается поперёк немного выше сварочного шва. Таким образом, получится идеально ровный металлический цилиндр длиной более 130 см. Внутри этого цилиндра будет происходить пиролизное горение древесины, но тепло выделяемое во время этого процесса должно быть передано теплоносителю. Теплоноситель будет находиться в рубашке, которая будет “одета” на цилиндрическую камеру сгорания.
Для изготовления рубашки необходимо вырезать из листовой стали 6 пластин: 2 прямоугольные пластины размером 60 * 60 см, и 4 пластины 120 * 60 см. В пластинах размером 60 * 60 см следует вырезать круглые отверстия ровно посередине квадрата. Диаметр этих отверстий должен равняться внешнему диаметру цилиндра, изготовленного из газового баллона.
Чтобы отверстия идеально подходили для размещения в них пропанового баллона, следует установить на пластину обрезанную крайнюю часть баллона ровно посередине и обвести её маркером. Затем, уже по намеченному рисунку, вырезать отверстие с помощью газового резака.
Когда изготовление отверстий в нижней и верхней грани будет закончено, из всех приготовленных ранее пластин сваривается ёмкость высотой 120 см и шириной 60 см. Грани с прорезями будут располагаться соответственно в верхней и нижней части резервуара.
Когда рубашка для баллона будет готова, его помещают внутрь прямоугольного резервуара таким образом, чтобы был отступ от плоскости рубашки сверху около 5 см.
Затем цилиндр тщательно приваривается к плоскости рубашки. К водяной рубашке привариваются два патрубка.
Один в нижней части резервуара, он будет использоваться для входа охлаждённого теплоносителя, другой в верхней части рубашки, через него будет осуществляться забор нагретой жидкости. Оба патрубка имеют диаметр трубы 28 мм.
Когда водяная рубашка будет полностью изготовлена, из металлического “блина”, который образовался при вырезании отверстий для баллона, изготавливается разграничительная пластина. Эта пластина позволит оградить горящий пиролизный газ от топлива, расположенного внутри топочной цилиндрической камеры. С одной стороны к “блину” приваривается уголок 50*50 мм.
Уголок необходимо установить крест накрест. Таким образом, будет поддерживаться постоянный зазор между заградительной перегородкой и тлеющим топливом.
Из верхней части баллона, которая была отпилена, изготавливается крышка, для загрузки топлива внутрь пиролизного котла, а также для отвода продуктов горения древесины в специально смонтированный для такой печи дымоход.
Для того чтобы крышка закрывала топочный цилиндр сверху достаточно плотно необходимо к отпиленной крышке по окружности приварить полосу металла толщиной 1 мм и шириной 50 мм. В верхней части крышки делается отверстие с помощью резака и приваривается отрезок трубы диаметром 112 мм и длиной 0,5 метров.
В нижней части баллона делается отверстие под размер дверцы зольника, которая затем приваривается электросваркой. Дверца должна иметь в своей конструкции надёжное запорное устройство, исключающее самопроизвольное открытие во время работы отопительного прибора.
Для регулировки интенсивности горения топлива рядом с дверцей зольника приваривается патрубок диаметром 28 мм, на котором нарезается резьба и устанавливается водопроводный кран с червячным запорным механизмом. Таким образом, можно будет полностью перекрыть поступление воздуха в камеру сгорания, что приведёт к уменьшению интенсивности горения дров, и этот процесс будет продолжаться не менее 8 часов.

Как сделать пиролизную печь своими руками: пошаговая инструкция

Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:

Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.

Сборка каркаса пиролизной печи

При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.

Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.

Пример расположения верхней и нижней дверок

На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.

Колосниковая решетка

Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

Поддувало с шиберной заслонкой

Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.

Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.

В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.

Сборка конструкции

Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.

Инжектор камеры дожигания

Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.

Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи

Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.

Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит

Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене

Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.

Бюджетный вариант для дачи

Газовый баллон своей округлой формой и толщиной металла отлично подходит для изготовления пиролизного котла. Он имеет почти метровую высоту, диаметр 35 см. Этих размеров достаточно для создания отопительного прибора, способного обогреть помещение средней площади. В устройстве хорошо сжигаются самые бросовые виды топлива: щепки и опилки, сырые дрова.

Установка работает следующим образом:

через верх или боковую дверцу проводят загрузку и поджигают;
после возникновения устойчивого огня накрывают поршнем (по-народному блин) и плотной крышкой, в которой есть отверстие для трубы;
в топку через воздуховод поступает ограниченное количество кислорода, отчего начинается процесс пиролиза;
газы поднимаются вдоль стенок котла и сгорают в верхней части;
остальные продукты удаляются через дымоход.

Баллон обрезают по месту, где начинается округление. Сбоку – отверстие для дверцы, которая должна закрываться очень плотно. Поэтому ее используют обычно для чистки, а топливо загружают сверху. Отрезанную часть используют для крышки:

шлифуют разрез, чтобы добиться герметичности;
делают отверстие на 2–3 мм больше трубы воздуховода, соединенной с блином;
обваривают понизу стальной полосой.

Поршень имеет своеобразную конструкцию. Его лопасти предназначены для завихрения воздушных потоков над тлеющим топливом, а наваренный на них круглый кусок металла мешает возникнуть открытому огню.

Снизу делается отверстие для зольника с дверцей. Ее конструкция должна обеспечивать плотное прилегание. Можно использовать вырезанный кусок стенки баллона, на который по периметру приваривается полосовое железо. Немного выше устанавливается колосниковая решетка, сваренная из арматуры. Сквозь нее проваливаются остатки топлива, которые затем удаляются.

В вертикальной трубе дымохода конденсируется много влаги, которая собирается в нижней ее части. Для удаления воды устанавливают шаровый кран. Он удобен тем, что в случае засорения легко прочищается куском провода.

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
Металлические дверцы топки и зольника усиливают уголком.
Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Пиролизный котёл из газового баллона: инструкция

Эта конструкция в народе называется Бубафоня. Такой ник был у изобретателя-умельца из Колымы, который первым выложил идею в сети.

Подвижный поршень разделяет камеру сгорания на два сегмента: внизу горят дрова и сверху догорает пиролизный газ.

В таком котле дрова сгорают практически без остатка

Движение воздуха направлено сверху вниз. Горение происходит намного медленнее, чем в традиционном котле.

Кислород поступает через трубу, служащую стержнем для поршня. Для горения пиролизного газа кислород поступает через отверстия, где труба поршня вставляется в крышку. Соединение не должно быть герметичным. Разделение камер обеспечивает прогорание всего объёма топлива.

Регулировка интенсивности горения осуществляется через трубу, соединённую с поршневым кольцом. Для удобства к трубе приваривается штырь с подвижным металлическим диском, размер которого немного превышает диаметр трубы. Регулируя зазор между трубой и диском, добиваются нужной температуры.

Для изготовления Бубафони необходимы следующие материалы:

баллон объёмом не менее 50 л;
арматура;
полоса металла (стали).

Устройство состоит из частей:

корпус;
крышка;
поршень;
дымоход.

Сборочно-сварочные работы

Выполнять сборочно-сварочные работы следует по инструкции:

Срезать закруглённую часть баллона, получив корпус и крышку. Отшлифовать места среза болгаркой. Сбоку вырезать загрузочное отверстие для подачи топлива.
Из арматуры сделать решётку, сквозь которую будут просыпаться сгоревшие дрова.
Сделать поршень: к железному диску приварить лопасти с одной стороны, трубу – с другой.
Выполнить монтаж дымохода. Для лучшей тяги можно использовать постепенное увеличение диаметра трубы в направлении от начала к концу.
Покрыть конструкцию огнеупорной краской.

Процесс горения приводит лопасти в движение. Создаются воздушные вихревые потоки, но диск препятствует увеличению пламени. Результатом становится пиролизный эффект от тления дров на протяжении 8-10 часов. Загрузка топлива производится 1 раз в сутки.

Такой котёл может отопить помещение большого размера. Он работает на разных видах твёрдого топлива:

уголь;
сланец;
дрова;
древесные отходы.

Получение большего количества тепловой энергии из древесины делает использование пиролизных котлов всё более привлекательным. Имея навыки в слесарно-сварочных работах, можно сделать отопительный агрегат пиролизного принципа действия своими руками по чертежам и схемам или из старого газового баллона.

Собираем самодельный агрегат

Так как самодельный пиролизный котел будет собираться из металла, сварочный аппарат, болгарка и другие инструменты понадобятся обязательно. И тем более вы должны уметь с ними обращаться.

Печь пиролизного типа

Описывать, как именно собирается самодельный котел, мы не будем. Для этого вам в помощь чертежи, инструкции и схемы. Но несколько рекомендаций все же дадим. Особенно следует отметить основание под котел. Это, во-первых, хорошо залитый плиточный фундамент, толщина которого не должна быть меньше 25 см. Во-вторых, это остов, собранный из огнеупорного кирпича на смеси шамотной глины.
