Как сделать котел длительного горения своими руками

Особенности конструкции, характеристики

Суть пиролиза заключается в разложении органических веществ во время тления, при минимальном доступе кислорода. В результате формируются летучие горючие газы с высоким показателем теплотворности – водород, окись углерода, этилен, метанол. Они же являются основным источником тепла.

Базовая конструкция котла Попова включает в себя такие элементы:

• Топливная камера, расположенная в передней части. Загрузка осуществляется через верхний люк, розжиг – через небольшую боковую дверцу. Возможно увеличение объема топлива за счет установки дополнительного блока.
• Камера дожига. Она имеет Г-образную форму, вход в нее расположена под топливным отсеком, за колосниками. Основная область горения – в задней части конструкции.
• Заслонка, регулирующая объем притока воздуха. Она соединена с механическим термостатом.
• Теплообменник. Имеет спиралевидную форму, находится сзади.
• Патрубок для подключения дымохода.

Котел Попова в разрезе не отличается сложностью. Его конструкция схожа с традиционными «шахтными» моделями. Инновационные решения – возможность увеличения топливной камеры, спиралевидный теплообменник. В некоторых моделях можно подключить бак косвенного нагрева.

Для контроля процесса горения в конструкции предусмотрены такие компоненты:

• Трубы окислителей. Необходимы для контроля притока воздуха в камеру дожига. Регулировка происходит за счет изменения положения нижней заслонки.
• Верхний шибер. Ограничивает отвод угарных газов через дымоход.
• Шиберы-заглушки. Предназначены для обслуживания оборудования, предотвращают попадание продуктов горения в помещение.

Это основные особенности, которыми обладает твердотопливный котел Попова. Дополнительная информация – зона горения газов сделана из жаропрочной стали толщиной 10 мм. Это влияет на стоимость в сторону повышения, но значительно увеличивает энергоресурс оборудования.

Конструкция газогенераторного котла Попова

Конструкция устройства представлена в виде двух камер: нижней (пиролизной), верхней (камеры дожига пиролизных

газов).

Камера дожига представляет собой две разъединенные посредством горизонтальной перегородки секции. Котел оборудован тремя регуляторами:

1. Малые трубы окислителей, которые расположены под дверцей. Они отвечают за регулировку мощности агрегата. Этот процесс осуществляется посредством изменения подачи кислорода в пиролизную камеру.
2. Верхний : он размещен на верхнем патрубке теплогенератора
   . Основная функция шибера состоит в том, что изменяя скорость выведения дымовых газов, он регулирует работу котла.
3. Шибер, который находится посередине с передней части установки, не позволяет дыму попадать в помещение.

Над камерой сгорания находится блок, в который поступает вторичный воздух, необходимый для дожига пиролиза. В блоке находятся завихрители, равномерно распределяющие теплый воздух по всей камере.

Устройство газогенераторного котла Попова

Когда дымовые газы движутся к выходному отверстию, осуществляется их теплообмен
с теплоносителем
. Благодаря этому процессу температура продуктов сгорания снижается до 140 °С.

Для того, чтобы уменьшить количество тепловых потерь, в конструкции пиролизного котла имеются водяная рубашка
и наружный теплоизоляционный
слой.

Как известно, для работы котла нужная тяга, она обеспечивается благодаря дымовой трубе. Обычно длина трубы — от 7 м, в то время как длина горизонтального участка должна быть не более 1 м. Верхушка должна располагаться выше, чем козырек крыши на 300 мм (можно и больше). Таким образом дым не будет попадать в помещение. Для того, чтобы был свободный доступ к дымоходу для его чистки, в конструкции предусмотрена дверца.

Если к системе подсоединен накопительный бак для воды, то специалисты рекомендуют установить .

В качестве энергоносителя для пиролизного котла можно использовать любой вид твердого топлива, включая и . Главное, чтобы влажность его не превышала 65 %.

Котел Попова – это современное и производительное оборудование, на основе которого можно построить полноценную систему воздушного либо водяного отопления. В процессе работы котла загруженное твердое топливо проходит ряд термохимических процессов, распадаясь на твердую и газообразную части. Впоследствии газы тоже сжигаются, что делает расход топлива максимально эффективным.

Котел Попова отлично подойдет для обогрева помещений самого разнообразного назначения и габаритов. Для топки подходит практически любое твердое топливо. При необходимости такой котел можно использовать даже в качестве утилизатора отходов. В свободном доступе представлено множество подробных схем и доходчивых инструкций, руководствуясь которыми рассматриваемый отопительный агрегат можно собрать своими руками.

Работа рассматриваемого котла основана на принципе пиролиза. В топочном отделении агрегата создаются условия пониженного доступа воздуха. В результате топливо не горит, а медленно тлеет. Параллельно с этим образуются различные газообразные горючие компоненты с очень высокой теплотворной характеристикой.

Загружаемое топливо разлагается примерно при 200-350 градусах. Образовывающиеся газы направляются в отсек дожига. В данной камере воздуха уже достаточно, что позволяет газам полностью сгореть и выделить достаточно много тепла. Образующаяся тепловая энергия поступает на теплоноситель.

Котельную на основе самодельного котла Попова не придется оборудовать дымососами, т.к. продукты сгорания будут в достаточной степени отводиться при помощи дымовой трубы. Рассматриваемое оборудование оснащается системой механического контроля теплоносителя, что делает агрегат независимым от электропитания.

Котел Попова характеризуется высокой точностью – температуру можно задавать с точностью до половины градуса. Топливо достаточно закладывать 1-2 раза в сутки. Конкретная периодичность зависит в первую очередь от размеров загрузочной камеры.

В отводимых дымовых газах отсутствуют смолы и углерод, что позволяет собирать дымоход из труб с гладкими внутренними стенками. Сажа на них все равно не будет накапливаться. Особенности конструкции позволяют чистить агрегат безо всяких затруднений. При необходимости дымоход отсоединяется от основной части системы и все агрегаты очищаются удобным способом.

Котел Попова можно вычищать от золы, даже не прекращая его работу. При этом убирать всю золу необязательно. Около больших труб должен оставаться слой золы, имеющий толщину порядка 1-5 см. Он будет выполнять функцию катализатора происходящих в котле термохимических процессов.

Инструменты и материалы

Самодельный котел на опилках

Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.

Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.

Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:

• аппарат для электрической сварки и электроды;
• угловая шлифовальная машина с кругами по металлу;
• мерительный инструмент;
• молоток;
• клещи;
• зубило;
• сверлильный станок или электрическая дрель.

Все работы удобнее будет выполнять с помощником.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

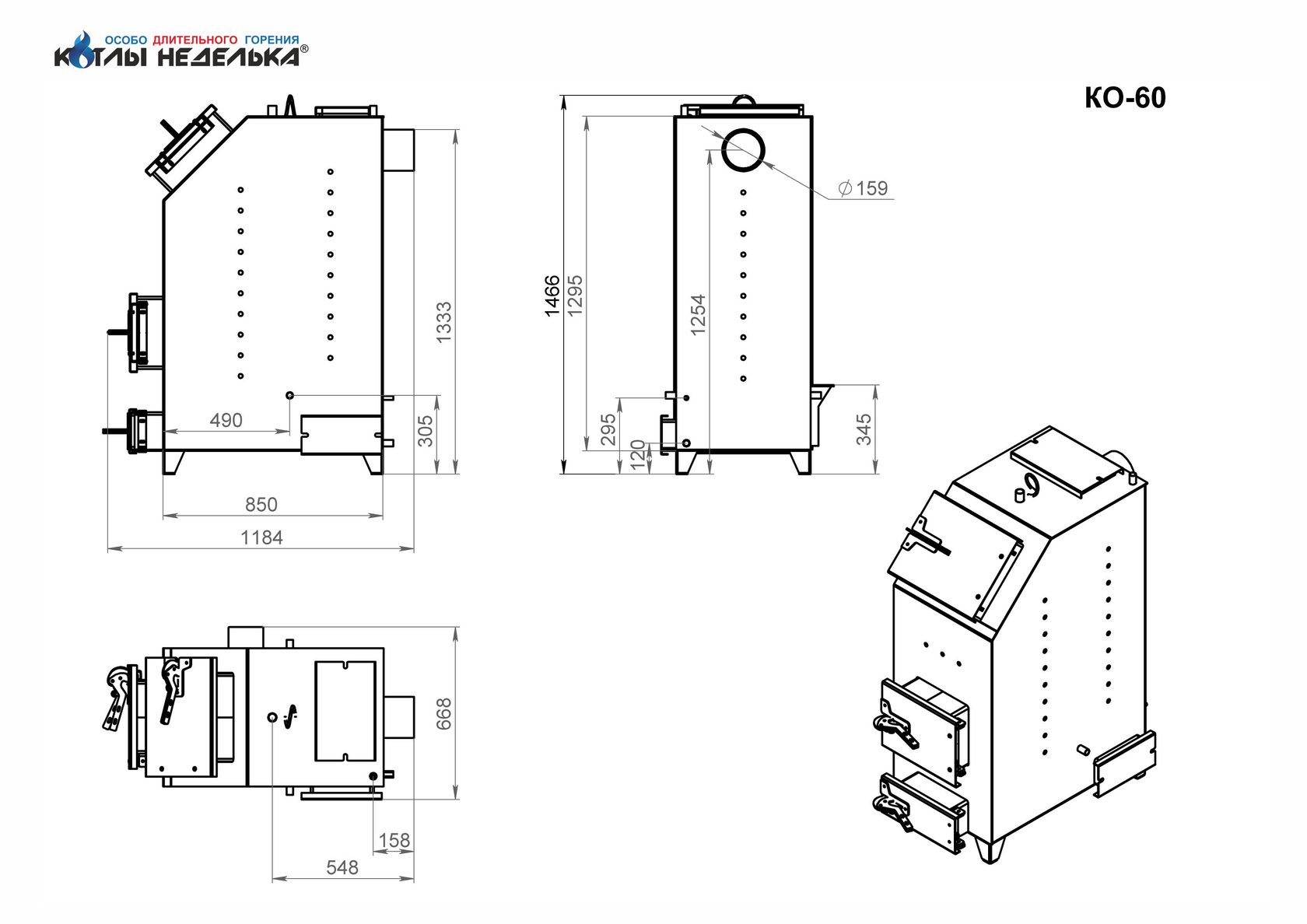

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

• выборе дымохода;
• сварке труб «рубашки»;
• резьбовом соединении;
• расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

• увеличить рабочую температуру до 75 или более градусов;
• почистить внутренние стенки камеры;
• поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Печь Попова принцип действия и явные преимущества

Альтернативой аналогичным приспособлениям является твердотопливный котел Попова, основанный на применении эффекта пиролиза. Что это означает? Конструкция камеры сгорания этого устройства сделана практически герметичной, т. е. доступ кислорода в нее строго ограничен. Ни для кого не является секретом, что для полноценного процесса горения необходим кислород, иначе он просто не будет происходить.

Исходя из этого фактора, минимальный ввод воздуха в камеру сгорания все же предусмотрен. Однако его количество настолько ничтожно, что полноценного горения так и не возникает. Вместо него происходит процедура медленного тления твердого топлива. Теплоотдача при этом имеет значительно низшие показатели, чем при полноценном горении материалов. Но благодаря своей конструкции это различие практически неощутимо.

Печь Попова содержит один секрет, заложенный в ее конструкции. Он заключается в повторном сгорании отработанных газов. Что это означает? В процессе медленного истлевания древесины, являющейся основным топливным элементом, используемым в этой печи, выделяется значительное количество дыма, который содержит при этом некоторое количество неизрасходованного топлива. Именно он перенаправляется в следующий отсек, где и подвергается вторичному использованию.

В результате этого процесса происходит его частичное сжигание и повышение теплоотдачи всего устройства. Остатки дважды переработанного топлива выводятся наружу через дымоход. В конечном счете печь Попова выдает замечательные характеристики при относительно небольшом расходе твердого топлива. Все эти факторы позволяют выделить и структурировать преимущества этого прибора перед остальными аналогичными устройствами. Выглядят они следующим образом и в наилучшем виде характеризуют качества этой печи:

Приведенные выше качества сделали печь Попова одним из наиболее функциональных твердотопливных устройств, существующих на сегодняшний день. Ее характеристики теплоотдачи и относительно небольшой расход древесины позволяют говорить об оптимальных качествах этого приспособления.

Котлы шахтного типа

Как уже упоминалось особенностью таких котлов является наличие двух камер: большой вертикальной загрузочной камеры (шахты) и камеры с теплообменником. Топливо поджигается снизу в первой камере и пламя через отверстие попадает в другую, где и отдает свою энергию теплоносителю через теплообменник.

Такие котлы могут быть, как с обычным сжиганием топлива, так и с пиролизным. В первом случае весь необходимый воздух подается через нижнюю дверку, а продукты горения, пройдя через теплообменник, удаляются в дымовую трубу. Во втором случае к месту горения подается ограниченное количество первичного воздуха, где дрова  сгорают с выделением пиролизного газа. Кроме того такие конструкции оборудуются дополнительной камерой дожига, куда подается вторичный воздух и осуществляется сжигание газа. В верхней части теплообменной камеры расположена задвижка, которая отрывается при розжиге и позволяющая дымовым газам напрямую выходить в дымовую трубу.

Чертеж-схема котла шахтного типа с камерой дожига

1 — заслонка подачи первичного воздуха; 2 — нижняя дверка для поджига и чистки; 3 — решетка; 4 — дрова; 5 — загрузочная дверка (может располагаться и сверху); 12 — труба с нагретой водой (подача); 13 — пусковая заслонка; 14 — заслонка дымовой трубы; 15 — теплообменник; 16 — подача вторичного воздуха; 17 — камера дожига; 18 — обратка; 19 — слив; 20 — чистка; 21 — заслонка; 22 — колосниковая решетка; 25 — зольник.

Схема котла шахтного типа с футеровкой внутренней поверхности камер сжигания и дожига

Сборка агрегата с принудительной подачей

На первом этапе необходимо собрать корпус устройства. Для этого с помощью сварки собираются заранее подготовленные металлические листы по чертежам. Сначала ко дну привариваются боковые стенки, а потом все остальные детали — верхняя крышка, проёмы для дверок и т. п.

Лист дна должен на несколько сантиметров выступать наружу с каждой стороны. В свою очередь, это позволит не делать дополнительного обрамления для дверок зольника. Снизу внутри камеры привариваются по периметру уголки. Они будут служить основой для колосников, которые будут приваривать уже на угольники. В качестве альтернативного и более удобного варианта можно сварить отдельно решётку, которая будет становиться на приваренные угольники. Таким образом, её можно сделать съёмной.

На втором этапе необходимо сделать водяную рубашку. Для этого используются листы металла толщиной 4 мм. Толщина водяного контура составляет 2 см. В связи с этим следует по периметру приварить отрезки по 20 мм из металлической полосы. Уже к ним будут привариваться листы металла (обшивки).

Водяная камера (рубашка) начинается на уровне колосников. Она не должна находиться параллельно с зольником.

На третьем этапе монтируются жаровые трубы. Они устанавливаются на верхнюю часть бака. Для этого необходимо проделать отверстия в фронтальной и задней стенке, куда и будут привариваться трубки. Все стыки должны быть герметично проварены, собственно, как и любой другой элемент водяной рубашки.

Четвёртый этап — это изготовление дверок и колосниковой решётки. Колосники привариваются на заранее установленные уголки. Они также делаются с угольников и свариваются с основой внутренним углом вверх. Таким образом, они будут служить рассеивателями воздуха.

На пятом этапе необходимо врезать штуцеры для входного и выходного отверстия, а также дымоход. Кроме этого, нужно сделать воздушный канал. Изготовить его можно из трубы. На торце приделываются фланцы для крепления вентилятора надува. Воздуховод входит в зольную камеру со стороны задней стенки и фиксируется посередине, то есть сразу под водяной рубашкой.

Шестой этап — сварка дверных петель и их монтаж на основу. Также нужно приварить закладные детали. На них будет крепиться декоративная обшивка котла.

Седьмой этап — завершающий. Сверху конструкция обкладывается базальтовым утеплителем и фиксируется с помощью шнура. После этого остаётся только установить дверки и сверху прикрутить листы окрашенного металла. Сделать это можно с помощью саморезов.

Конструкция на этом этапе готова, но при желании можно внести некоторые изменения и дополнения:

• изготовить погружную гильзу, в которую можно установить термометр на тот случай, когда при отсутствии электричества электронное табло работать не будет;
• сделать котёл комбинированным и установить тепловой нагревательный элемент для подогрева воды в случае прогорания дров (можно изготовить и автоматическое переключение после прогорания);
• в котловой бак вмонтировать водяной контур подогрева воды на ГВС.

Шахтные котлы длительного нижнего горения по чертежам сделать несложно. Главное здесь — точно следовать всем инструкциям и придерживаться высокой точности в отрезании всех деталей, их сварке и скреплении.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом .

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Как вам статья?

Мне нравитсяНе нравится

Обслуживание

Обслуживания котла Попова – не сложный процесс. При его работе на твердотопливном материале дымоотсос и другие устройства не обязательны. Главное соорудить правильную дымовую трубу.

Оборудование не нуждается в электрическом питание. Температура регулируется механически, с большой точностью.

Топливо закладывается 1-2 раза в 24 часа. Каждая последующая закладка топлива поддерживает заданную температуру стабильно. Это удобно для большого предприятия, где кочегару нет необходимости каждый час подкладывать сырье для поддержания стабильной температуры. Не нужно проводить чистку от золы каждый несколько дней, труба не засоряется и не поддается термическим разрушениям. Для остановки работы котла не нужен песок в ящике, изощренные способы, а всего лишь система регулировки прибора.

Отопление с помощью котла Попова беспрерывное, не зависимо от размеров установки. А использование пиролизных отопительных агрегатов приближенно к комфортному центральному отоплению.

Влажность твердого материала для отопления должно быть не выше 65%. Это касается любого вида: и углевого топлива, и торфяного. Встречаются и приборы с газовыми горелками, которые работают от газовых магистралей или на сниженном газе (метане, пропане). Отопление возможно помещений 200-2000 куб. м. испытание проходили и агрегаты с мощность в 500кВт. Их использование, в перспективе, возможно и в многоквартирном доме, где нет газа.

Данный вид отопления очень экономичный, удобный и безопасный. Нет потребности в частом уходе за прибором, очищении, покупки дорого сырья в больших количествах. Обогреть помещение можно не только деревом и углем, но и бумагой, палочками, травянистыми отходами, главное фантазия. С небольшим семейным бюджетом, который не может позволить себе дизельный прибор, газовый, пиролизный котел на твердом топливе выполнит все предназначенный функции не хуже свои собратьев.

ТЭУ (термохимические энергоустановки) «Котлы Попова» представляют собой оборудование для нагрева теплоносителя – водяного или воздушного.

Нагрев происходит благодаря термохимическим процессам преобразования твёрдого топлива в газообразное состояние с последующим сжиганием этих газов.

Это оборудование применяется для отопления в аварийных ситуациях и в отопительных системах помещений различных размеров и назначения – жилых комнат, саун, бань, парников, теплиц, для просушки сельскохозяйственной продукции и пиломатериалов.

Котёл Попова может работать как газовый, угольный, дровяной аппарат, а также как устройство-утилизатор отходов.

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

• металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

• сварочный аппарат;
• листовая сталь толщиной 5 мм (для распределителя);
• болгарка;
• труба ø6 см для подачи кислорода;
• труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределительВоздушный распределительВоздушный распределительДвойные стенки котлаДвойные стенки котлаКотел

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

ЗольникЗагрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым

Крышка котлаКрышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Принцип работы, нюансы настройки

В отличие от стандартных твердотопливных моделей нужно знать, как правильно топить котел Попова. Рекомендуется применять сыпучее топливо – опилки, древесную стружку. Их масса создает требуемое давление на зону пиролиза, плотность не позволяет газу подниматься вверх.

На дно топливной закладки рекомендуется положить поленья диаметром 10-15 см. Высота слоя – до 20 см. Поверх них засыпается мелкофракционное топливо. Эффективное отопление пиролизным котлом возможно по такой схеме.

1. Загрузка топлива, проверка герметичности верхней крышки.
2. Розжиг поленьев, нижняя заслонка максимально открыта.
3. После формирования пламени ограничивают доступ воздуха в топливную камеру.
4. В процессе сгорания пиролизных газов контролируется температура воды в теплообменнике.

На первом этапе важно обеспечить хорошую тягу. Верхний шибер должен быть открыт полностью

После 20-30 минут работы его можно частично закрыть. Если в котельную попадают продукты сгорания – шибер снова открывают.
