Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

паровой генератор (котел);
трубы для прокладки магистрали;
радиаторы;
контрольно-измерительные приборы;
запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Исходными данными для расчета являются следующие параметры:

Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

Площадь – учитываются только комнаты, в которых устанавливаются батареи.
Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
Площадь составляет 30 метров квадратных.
Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Стоимость работ на заказ

Приведем средние цены на услуги приглашенных мастеров по монтажу систем отопления.

Установка и обвязка котла (без газоснабжения):

настенного одноконтурного: 8 тыс. руб.;
настенного 2-контурного: 10 тыс. руб.;
напольного мощностью до 60 кВт: 14 тыс. руб.;
напольного до 140 кВт: 20 тыс. руб.

Стоимость прочих работ:

Установка расширительного бака с подключением: 2 тыс. руб.
Монтаж циркуляционного насоса в систему отопления: от 3 тыс. руб.
Сборка и установка радиатора отопления или конвектора: 2,5 тыс. руб.
Сборка и установка встроенного конвектора: 4 тыс. руб.
Монтаж системы «теплый пол» (водяной): 490 руб./кв. м.
Монтаж терморегулятора на радиатор: 500 руб.
Прокладка труб: 150 руб./м. п.
Прокладка труб в штробах: в кирпичной стене — 300 руб./м.п., в бетонной – 500 руб./м.п.
Теплоизоляция труб: 50 руб./м.п.
Опрессовка: 4 тыс. руб.
Монтаж дымохода: внутри дома – 1400 руб./м.п., снаружи – 1800 руб./м.п.

Как видно, с точки зрения экономии самостоятельный монтаж весьма и весьма оправдан.

Выбор труб

Трубопровод для системы индивидуального отопления является средой для транспортировки тепловой энергии (в частности, нагретой воды). На отечественном рынке трубы для монтажа систем представлены в трёх основных видах:

металлические
медные
пластиковые

Металлические трубы имеют ряд значительных недостатков. Кроме того, что они обладают большим весом и требуют специального оборудования для монтажа, а также наличие опыта, они ещё подвержены коррозии и могут накапливать статическое электричество. Хороший вариант — медные трубы, они способны выдерживать температуру до 200 градусов и давление около 200 атмосфер. Но медные трубы отличаются спецификой в монтаже (требуется специальное оборудование, серебряный припой и большой опыт работы), кроме того их стоимость очень велика. Самым популярным вариантом считаются пластиковые трубы. И вот почему:

они имеют алюминиевую основу, которая с двух сторон покрыта пластмассой, благодаря чему они обладают огромной прочностью;
они абсолютно не пропускают кислород, что позволяет свести к нулю процесс образования коррозии на внутренних стенках;
благодаря алюминиевому армированию у них очень низкий коэффициент линейного расширения;
пластиковые трубы антистатичны;
обладают малым гидравлическим сопротивлением;
не требуется специальных навыков для монтажа.

Особенности однотрубной разводки

Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании необходимо разместить расширительный бак.

Существует и более простой вариант, который легко реализовать самостоятельно. Для этого необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такая опция достаточно действенна, хоть и не очень эстетична.

Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Требования к индивидуальному отоплению

Тепловой узел необходимо планировать так, чтобы он соответствовал архитектурному проекту здания. Расположение всех функциональных элементов должно быть максимально удобным для эксплуатации и проведения плановых ремонтных работ без нарушения конструктивной целостности дома.

Базовые требования, предъявляемые к современным отопительным системам:

энергоэффективность;
простой монтаж и техобслуживание;
высокие показатели теплоотдачи;
полная/частичная независимость от электроэнергии.

Перед тем как приступить к проектированию теплоснабжения, нужно подобрать наиболее подходящий и экономный источник тепловой энергии — печку или камин, водяное, паровое, воздушное или электрическое отопление.

А еще предстоит определиться с принципиальной схемой трубной разводки для отопления одноэтажного частного дома, безошибочно рассчитать мощность и объективно оценить нагрузку на систему, учитывая все особенности.

Индивидуальная система отопления должна создавать комфортный микроклимат внутри дома в зимнее время года, быть экономичной и надёжной в эксплуатации

Правильно установленная разводящая линия отопления даёт возможность организовать равномерный прогрев воздуха во всех комнатах частного дома за минимальное количество времени.

Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда. Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

Классические чугунные;
Стальные;
Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

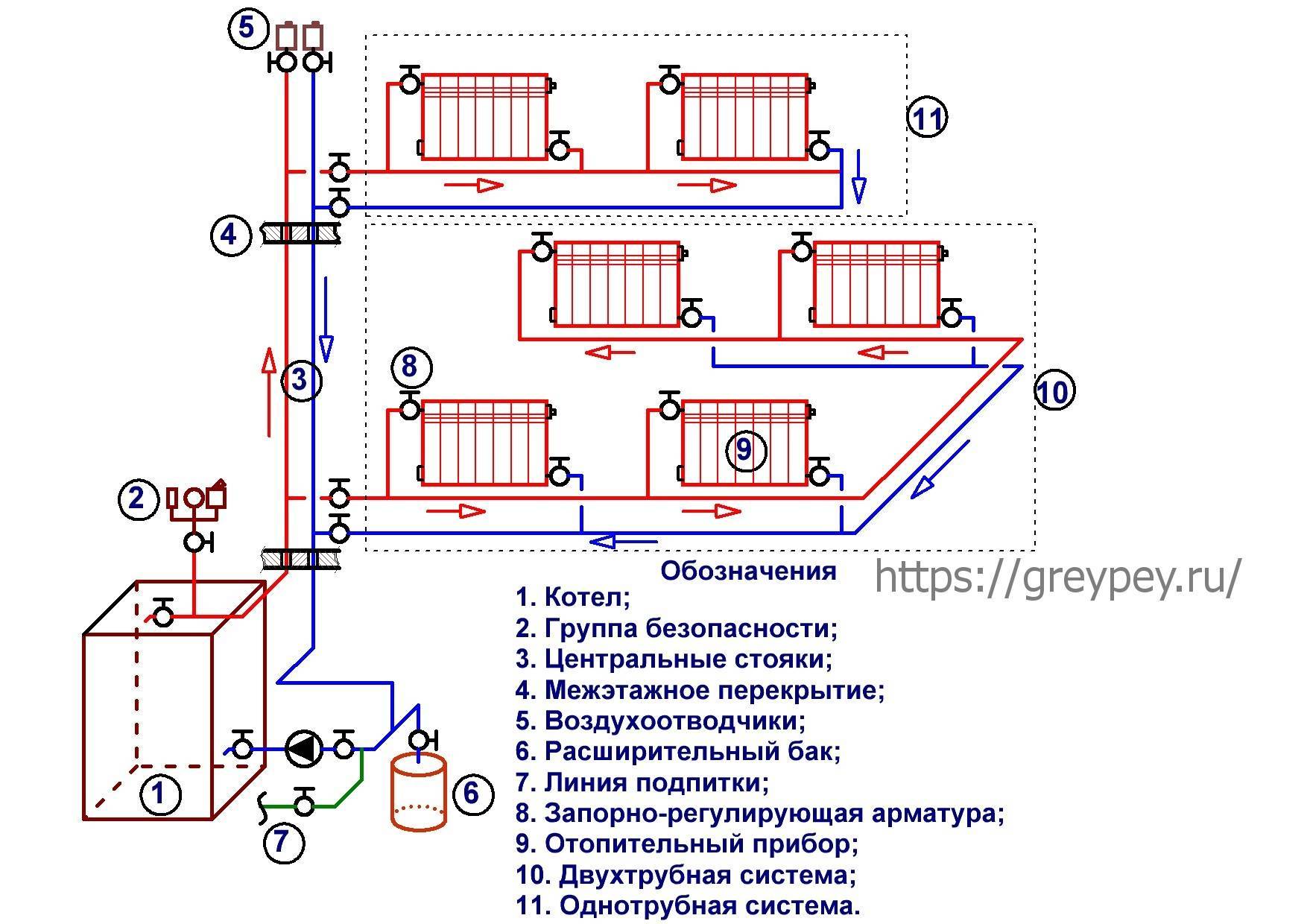

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Монтаж газовой отопительной системы для дома

Для воплощения схемы отопительной системы в жизнь существует определённая последовательность мероприятий .

Подготавливается и утверждается проектная документация. Данные работы лучше доверить профессионалам.
Приобретаются все комплектующие элементы и расходные материалы

При этом важно учитывать, что чрезмерная экономия в данном вопросе ни к чему хорошему не приведёт. Некачественное газовое оборудование будет постоянно требовать регулярных ремонтов и технического обслуживания

Выполняется врезка в центральную газовую магистраль. Устанавливается и подключается котёл и сопутствующее оборудование. Производится заполнение отопительной системы теплоносителем. Выполняется первый пуск газового отопления частного дома.

Организация в частном доме газового отопления позволит его владельцу избавиться от множества проблем сопутствующих твердотопливному оборудованию или котлам, работающим, на жидком топливе.

Ошибки при устройстве отопления паром

Занимаясь устройством индивидуального отопления, предстоит тщательно ознакомиться с существующими вариантами. Выбирать для своего домовладения стоит самый походящий вариант, чтобы в дальнейшем получить:

экономный расход топлива;
эффективный обогрев;
удобство обслуживания системы;
длительный срок службы оборудования.

Остановившись среди всех вариантов отопления на паровом, важно постараться избежать ошибок, допускаемых при его устройстве. Во-первых, чаще всего владельцы дома считают, что теплоносителем в системе служит вода. Это не так

При отоплении паром по трубам и батареям будет циркулировать именно пар

Это не так. При отоплении паром по трубам и батареям будет циркулировать именно пар.

Исходя из этого, следует правильно выбирать материал арматуры, с которой будет контактировать пар и вода, получаемая при конденсации.

Чтобы избежать ожогов при эксплуатации парового отопления, лучше предусмотреть защиту на радиаторы

Во-вторых, еще на этапе проектирования отопительной системы забывают предусмотреть защиту на трубы и батареи. Пар, движущийся по паропроводу, имеет температуру от 100 градусов. Он нагревает все элементы конструкции достаточно сильно, что представляет опасность для жителей дома/коттеджа.

В-третьих, при монтаже паропровода и конденсатопровода начинающие мастера забывают предусмотреть уклон в сторону движения пара и воды соответственно.

В-четвертых, некоторые домашние умельцы неправильно подбирают мощность котла. В результате, вместо желаемой температуры в помещении получают 13-15 градусов. Для ежедневного комфортного проживания такого температурного режима явно недостаточно.

В-пятых, неопытные сварщики могут допустить огрехи при сваривании паропровода. В результате, в любое время трубу может прорвать и поток пара, движущийся под давлением по ней, устремится прямо на человека, находящегося рядом. Это крайне опасная ситуация, о возможности возникновения которой не надо забывать.

Разрабатывая планировку системы отопления, надо не забывать о правильной обводке дверных проемов

Все эти ошибки присущи при обустройстве системы отопления домашними мастерами, впервые столкнувшимися с подобным вопросом. Желая сэкономить и выбрав вариант с паром, владельцы решают справиться своими силами, решив не обращаться к профессиональному проектировщику, сварщику и другим специалистам.

Отсутствие личного практического опыта и легкомысленное отношение к процессу может помешать правильному устройству парового отопления. Некоторые из ошибок, допущенных при монтаже, способны не только нарушить привычный уклад жизни, но и серьезно навредить здоровью проживающих в доме.

Как сделать отопление в частном доме
