Виды фекальных устройств
Все канализационные насосы подразделяются на несколько категорий, исходя их технических характеристик. Так, исходя из конструктивных особенностей, их подразделяют на такие группы:
- дренажного типа (перекачивают чистую и немного загрязненную воду);
- фекального типа (выкачивают фекалии, канализационные стоки, воду сильной загрязненности);
- насосные станции канализационного типа (отводят канализационные стоки в автоматическом режиме).
Любое фекальное устройство оснащено уровневыми датчиками, в связи с чем их подразделяют на:
- насосы с поплавковым выключателем. Этот тип наделен простым электрическим ключом, работа которого заключается в замыкании или размыкании системы. Все зависит от положения поплавка;
- насосы с сенсорным датчиком. Представляют собой двухсенсорное устройство, где один сенсор размещен у основания насоса, другой – в районе верхней крышки. Эта система очень простая. Как только жидкость превышает верхний уровень сенсора, срабатывает верхний датчик и запускается двигатель. Как только жидкость доходит до нижнего уровня сенсора, нижний сенсор двигатель отключает.
Канализационные насосы делятся еще на такие виды:
- погружного и полупогружного плана;
- наружного плана, которые приспособлены для перекачивания холодных жидкостей;
- наружного плана, которые в состоянии перекачивать горячие стоки с максимальной температурой до 90 градусов.
Есть еще и другое разделение насосов на следующие подвиды:
- по отличию, связанному с назначением;
- разнятся характеристиками (мощностью, производительностью, напором);
- бывают передвижными и стационарными;
- масляная или водная система охлаждения двигателя;
- с горизонтальным или вертикальным способом подключения.
Юридическая сторона вопроса
Разумеется, что врезка канализации в существующую сеть должна осуществляться в соответствии с законом, а для этого нужно оформить ряд документов.
Итак, пакет, который предстоит собрать домовладельцу, планирующему подключиться к магистрали, включает:
Врезка канализации в существующую сеть
- план земельного участка и бытовой канализации, обустроенной на нем;
- правоустанавливающие документы на дом и землю под ним;
- предварительная схема, по которой планируется подключение к канализации. Она должна быть составлена работниками местного водоканала и одобрена архитектурными организациями;
- разрешение на ведение работ по врезке со стороны архитектора;
- согласие соседей;
- другие разрешительные документы, необходимые в случае прохождения труб через центральные сети и магистрали;
- заявление в организацию обслуживания, в котором извещается о времени проведения монтажных работ, в ходе которых участвует централизованная канализация.

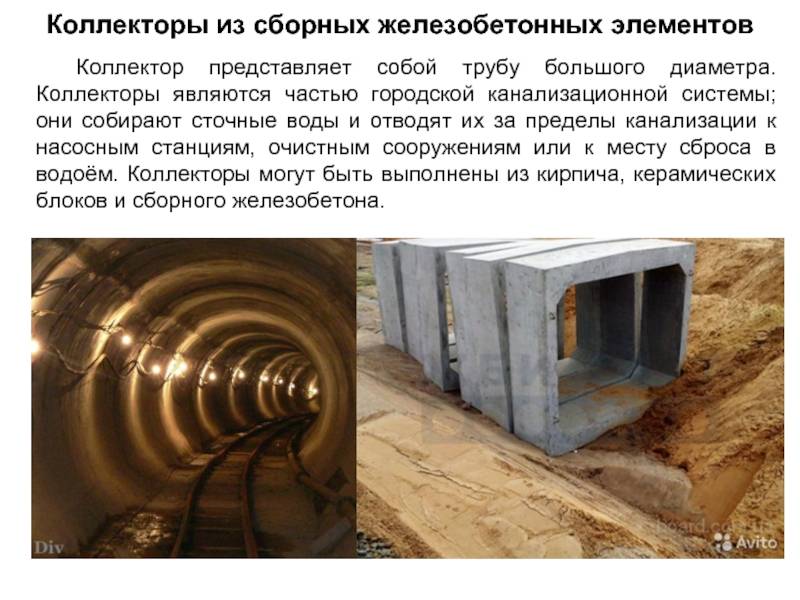

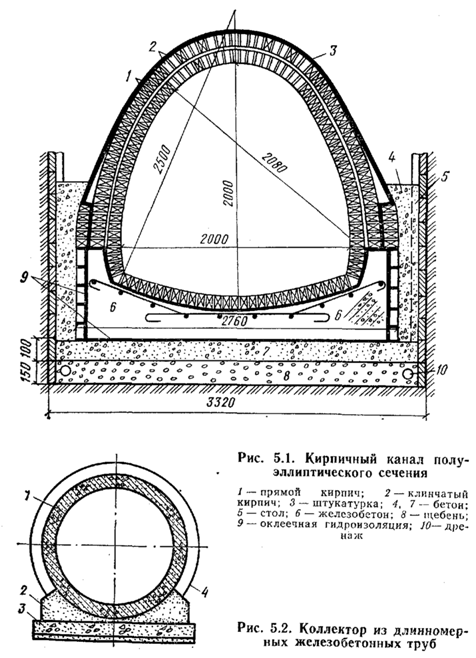

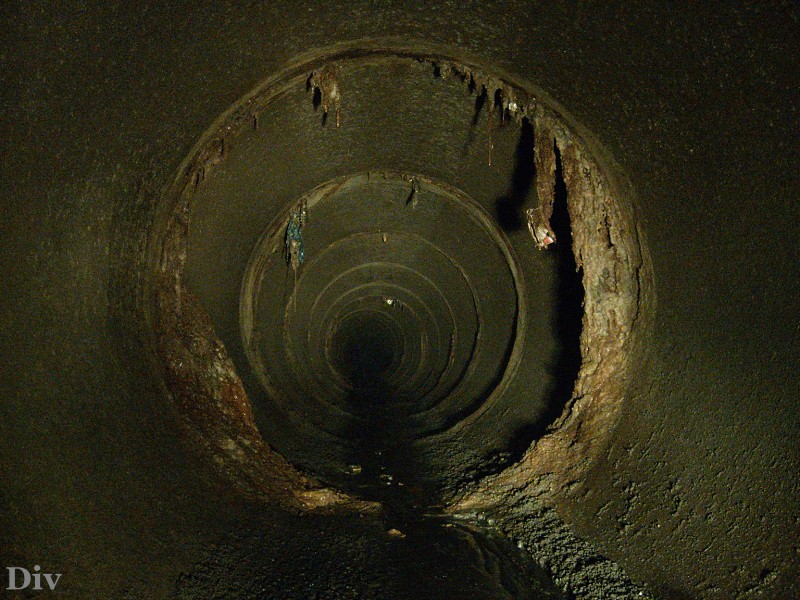

Врезка в магистральный водоотвод
Стальные
Некоторые считают, что стальные трубы для канализации использовать не только нецелесообразно, но и весьма недальновидно, ведь этот материал подвержен коррозии и сможет прослужить достаточно долго.
Конечно, существует некая вероятность того, что в каком-либо случае может понадобиться канализация с очень высоким давлением, которую будут использовать очень недолго. Данный вариант оправдан лишь в таких редких исключениях.
Тем не менее, отметим, что основные достоинства стальных труб – это механическая прочность тела трубы и сварных швов, рассчитанных на высокое давление.
А вот среди недостатков можно выделить электропроводность, склонность к окислению и коррозии, слабая стойкость к химическим реагентам, склонность к засорению и снижение просвета.
Таким образом, если вам нужна долговечная и надежная канализация, то стальные трубы вам не подойдут.
Общие сведения
Существуют некоторые случаи, в которых, самотеком стоки пускать категорически нельзя. Тогда движения по системе приходится осуществлять принудительно.
-
Когда ваш дом построен в балке или низине. То есть значительно ниже, чем расположена центральная канализация в принципе.
- Когда есть неровность рельефа на участке. Если земля в месте трубопровода неровная или есть какие-либо бугры и впадины — очевидно, что стоки попросту будут застаиваться в пути и нормально осуществлять подачу не получится.
- Когда канализационный трубопровод нельзя проложить никаким другим способом, кроме как «открыто». (Пр.: над проезжей дорогой или муниципальными постройками).
- Когда траншея, предназначенная для проводки труб не способна обеспечить необходимый уклон, чтобы движение канализационных стоков осуществлялось самостоятельно. Такие случаи характерны для густозастроенных участках, а так же в местах скалистой почвы.
- Когда приходится осуществлять монтаж канализации из труб маленького диаметра.
СПРАВКА
Существенное отличие напорной канализации от самотечной заключается в наличии специального дополнительного оборудования:
- трубопровод из специальных напорных труб
- фекальный насос или насосная станция или специальное приспособление (фекальный насос)
- необходимая емкость для сбора стоков или колодец
Сам насос оборудован специальным механизмом, предназначенным для резки крупных и средних фракций. В таком случае насосная станция сначала переводит стоки по трубопроводу, а затем отправляет их в центральную канализацию.
Напорная канализация имеет немало своих преимуществ. К таковым достоинствам можно отнести:
-
возможность использования длинного трубопровода из труб маленького диаметра
- значительная экономия на процессе установки и обслуживания системы. Это обусловлено тем, что очистная станция подлежит замене насосом
- Быстрота монтажных работ. Не нужно большое количество земляных работ, которые напрямую связаны с установкой должного оборудования
- Отсутствуют риски образования засоров. Установленные насосы включают в себя измельчители, что и сводит риск засорения труб к минимуму
- Долговечность. Так как в оборудовании используются более прочные трубы, а так же специальные установки, срок эксплуатации систем значительно увеличивается
Все строительные работы в любом случае берут свое начало с этапа проектирования. Разумно, что и любые виды канализационных систем не являются исключением.
Трубы для напорной и безнапорной канализации
При рассмотрении данного вопроса необходимо знать, что напорная канализация это такая система, в которой стоки перемещаются по трубам под действием давления, создаваемого насосами.
Гофрированные трубы — один из лучших вариантов для напорной канализационной сети
Такое техническое решение предъявляет к конструкции трубопровода определённые требования. В первую очередь, напорная канализация в частном доме должна создаваться на основе труб с повышенной кольцевой жёсткостью.
Трубы напорной канализации должны обладать следующими свойствами:
- стойкость к гидроударам;
- универсальность;
- неподверженность электрокоррозии, вызванной блуждающими токами;
- прочность;
- простота монтажа;
- герметичность.
И, конечно же, трубы под напорную канализацию должны быть устойчивы к воздействию химически агрессивных сред. Изделиям из НПВХ присущи все эти свойства. Герметичность конструкции обеспечивается соединением при помощи раструбов: в их пазы вставляются уплотнительные прокладки. В таблице №1 представлены максимальные рабочие давления и размеры канализационных труб напорных НПВХ.
Таблица 1
| Средний наружный диаметр, мм | SDR 13,6 | SDR 17,0 | SDR 21,0 | SDR 26,0 | SDR 33,0 | SDR 41,0 | |||||||
| МОР 1,60 (МОР 2,00) | МОР 1,250 (МОР 1,60) | МОР 1,00 (МОР 1,250) | MOP 0,80 (MOP 1,0) | MOP 0,630 (MOP 0,80) | MOP 0,50 (НПВХ 100), MOP 0,630 (НПВХ 125) | ||||||||
| Толщина стенки | |||||||||||||
| номинал | откл | ном | откл | ном | откл | ном | откл | ном | откл | ном | откл | ном | откл |
| 315 | +1 | 23,2 | +2,6 | 18,7 | +2,1 | 15 | +1,8 | 12,1 | +1,5 | 9,7 | +1,2 | 7,7 | +1 |
| 280 | +0,9 | 20,6 | +2,3 | 16,6 | +1,9 | 13,4 | +1,6 | 10,6 | +1,3 | 8,6 | +1,1 | 6,9 | +0,9 |
| 250 | +0,8 | 18,4 | +2,1 | 14,8 | +1,7 | 11,9 | +1,4 | 9,6 | +1,1 | 7,7 | +1, | 6,2 | +0,9 |
| 225 | +0,7 | 16,6 | 1,9 | 13,4 | +1,6 | 10,8 | +1,3 | 8,6 | +1,1 | 7 | +0,9 | 5,5 | +0,8 |
| 200 | +0,6 | 14,7 | 1,7 | 11,9 | +1,4 | 9,6 | +1,2 | 7,7 | +1 | 6,2 | +0,9 | 4,9 | +0,7 |
| 180 | +0,6 | 13,3 | 1,6 | 10,7 | +1,3 | 8,6 | +1,1 | 6,9 | +0,9 | 5,5 | +0,8 | 4,4 | +0,7 |
| 160 | +0,5 | 11,8 | 1,4 | 9,5 | +1,2 | 7,7 | +1 | 6,2 | +0,9 | 5 | +0,7 | 4 | +0,7 |
| 140 | +0,5 | 10,3 | 1,3 | 8,3 | +1,1 | 6,7 | +0,9 | 5,4 | +0.8 | 4,3 | +0,7 | 3,5 | +0,6 |
| 125 | +0,4 | 9,2 | 1,2 | 7,4 | +1 | 6 | +0,8 | 4,8 | +0,7 | 3,9 | +0,6 | 3,1 | +0,6 |
| 110 | +0,4 | 8,1 | 1,1 | 6,6 | +0,9 | 5,3 | +0,8 | 4,2 | +0,7 | 3,4 | +0,6 | 2,7 | +0,5 |
MOP – это максимальное давление рабочей среды (МПа) при её температуре 20˚С. В скобках указаны размеры НПВХ трубы канализационной напорной марки 100, соответствующие максимальному рабочему давлению.
Канализация многоквартирных домов считается безнапорной, но для нее все же нужно выбирать прочные трубы, например, из ПВХ
Существует ошибочное мнение, что особые требования к трубопроводам, по которым рабочая среда транспортируется без давления, не предъявляются. Всем им должны быть присущи те же свойства, которые характерны напорным видам труб для канализации, за исключением повышенной кольцевой жёсткости. Впрочем, она тоже не помешает. Рассмотрим некоторые особенности безнапорной канализации, созданной на основе полиэтиленовых труб. Такие изделия диаметром от 125 до 4000 мм не имеют достойных конкурентов в данной сфере даже в лице НПВХ канализационных труб.
В первую очередь, касается это удобства монтажа. Обустройство с помощью ПЭ труб внутренних канализационных систем не требует применения специального оборудования. А сам процесс укладки облегчает широкий спектр выпускаемых современной промышленностью фасонных частей.
Пожалуй, единственным недостатком этого материала канализационных труб является подверженность воздействию прямых солнечных лучей. Поэтому хранить полиэтиленовые изделия следует в затемнённом месте.
Из особенностей эксплуатации стоит отметить, что степень заполнения полиэтиленовых канализационных труб для внутренней канализации не должна превышать 0,8. Этот показатель является результатом деления высоты транспортируемых стоков на диаметр инженерной коммуникации. В жизни встречаются разные ситуации. Но трубы полиэтиленовые под канализацию, будучи заполнены в момент пиковой нагрузки на 100%, будут продолжать выполнять свою работу. Причём безаварийно!
Одним из минусов использования ПЭ труб для канализации является специфический способ их соединения
Переход с чугуна на пластик
Бывают ситуации, когда в системе канализации установлен чугун и его нужно менять на ПВХ. В таком случае необходимо сначала демонтировать старую систему слива:
- Чугун отрезается сверху на расстоянии 7,5-10,5 см от потолка, а снизу оставляется примерно 80 см от тройника, остальное убирается диском по металлу. Эти действия требуется делать только до середины конструкции.
- После этого стамеской убирается остальная часть чугуна (для этого ее необходимо вставить в просверленное место и ударить молотком, тогда она разлетится на части).
- В противном случае можно взять лом или перфоратор, чтобы с их помощью расчистить трубу от цемента, а потом снова воспользоваться стамеской.
- После того, как эта часть чугуна извлечена, необходимо снизу убрать остатки бетона и отпилить нижнюю часть от тройника, оставив 3-7 см.
Как выглядит стык Источник yelpcdn.com

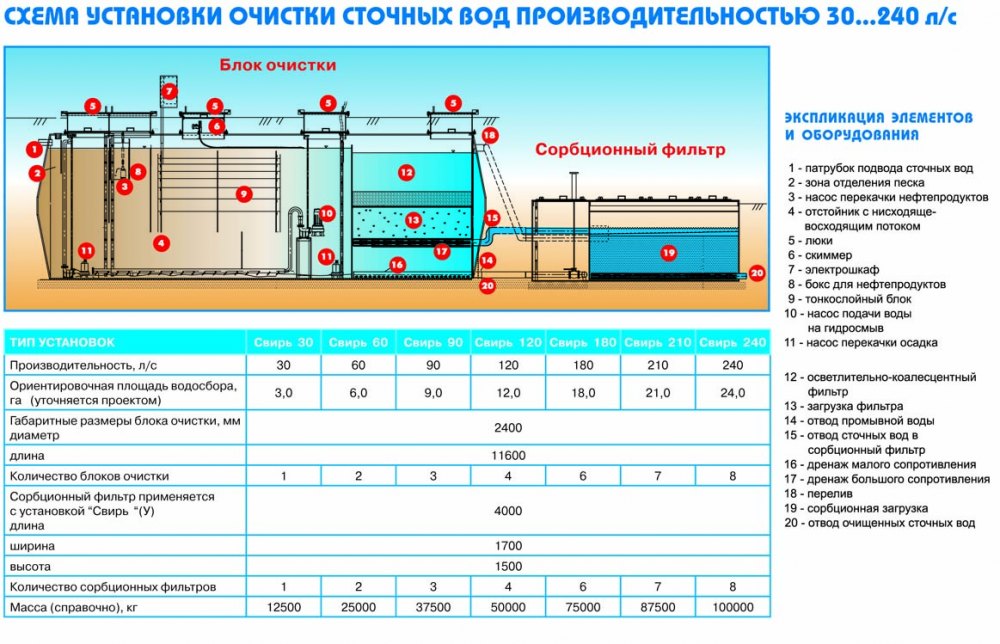

Преимущества и недостатки канализационных станций
Канализационные станции обладают такими плюсами, как:
- низким уровнем шума;
- универсальностью;
- компактностью;
- простотой в установке и последующем обслуживании;
- достаточно хорошими внешними данными.
Такие станции можно эксплуатировать достаточно долго благодаря измельчителю. Это устройство помогает делать очень мелкими не только фекалии, но и другие предметы, попадающие в систему: туалетная бумага, средства гигиены. Бытует мнение, что засорить такую систему практически невозможно.
Сегодня фирмы-производители выпускают два типа канализационных насосов: специальные и для общего пользования. Специальные устанавливаются для определенных мест, например кухни и туалета, затем две точки соединяются воедино и там устанавливается насос для сброса стоков. Второй вид применяется везде, где необходимо откачать нечистоты и стоки.
Как правильно выбрать канализационный насос
После ознакомления со всеми существующими видами и подтипами насосов следует выбрать наиболее оптимальный вариант
Важно обратить внимание на несколько пунктов перед покупкой:
- Качество агрегата и производительность.
- Материал, из которого он сделан.
- Цена.
- Наличие измельчителя.
- С какой целью приобретается данное устройство.
Качество агрегата и производительность имеет большое значение – эти характеристики показывают, сколько фекальных масс может перекачать агрегат за определенное время. Наименьший показатель – 5 кубов за 60 минут. Наибольший – 48. Для частного дома подойдет средний показатель – 9-13 квадратных метров за 60 минут.
Наличие измельчителя также играет немаловажную роль при выборе аппарата. Если в сточных водах есть мусор, лучше купить насос с измельчителем и сеткой.
Также учитывается при выборе агрегата следующее:
- максимальный напор и высота подъема;
- рабочая температура;
- наличие автоматики;
- электроснабжение и материал корпуса.
Дополнительно можно приобрести дистанционное управление, также систему-автомат. Все зависит от желаний покупателя. За дополнительную цену можно увеличить функциональность агрегата.
Максимальный напор и высота подъема
Напор определяет максимальную высоту подъема. Есть вертикальная и горизонтальная напорная магистраль. Чтобы высчитать максимальный напор, высчитывают расстояние по горизонтали, делят на 10, затем плюсуют эту цифру с длиной метража по вертикали от края до двигателя насоса.
Но прежде чем рассчитать определенную цифру, следует учитывать несколько нюансов:
- температуру воды;
- количество и размер примесей в жидкости;
- материал и диаметр труб;
- атмосферное давление;
- скорость движения фекальных масс в трубах.
Следует обратиться к специалисту, если отсутствует схема канализационных стоков. Он поможет подобрать оптимальный вариант, чтобы не ошибиться в диаметре трубы или мощности двигателя.
Рабочая температура
Канализационные агрегаты делятся на два вида:
- Для холодной воды.
- Для горячей воды.
Если в сливную яму выливают только воду низких температур, оптимальным считается первый вариант. Тем более, он имеет стоимость ниже аппаратов для горячей жидкости. Обычно горячая жидкость попадает в канализацию только при экстренных ситуациях. Одна из которых – аварийный сброс из системы отопления.
Наличие автоматики
Наличие автоматики включает и выключает двигатель насоса самостоятельно. Вручную этого делать не надо. В идеале в комплект насосного агрегата должно входить следующее:
- поплавок;
- измельчитель;
- термореле.
Поплавок способен определять уровень жидкости в стоках, в когда вода сливается до минимума – двигатель автоматически выключается. Измельчитель действует в качестве самоочищения системы. Термореле регулирует температуру. Чтобы предотвратить перегрев и поломку двигателя, термореле отключает подачу электричества, когда в стоки сливают воду повышенной температуры.
Автоматика позволяет предотвратить поломку двигателя и его замену в будущем – наличие поплавка, измельчителя и термореле значительно сэкономит финансы, сократит количество поломок. Погружные агрегаты сложно достать наружу для починки или профилактики. И попросту «выдергивать» двигатель из-под жидкости специалисты не советуют.
Электроснабжение и материал корпуса
Запустить разные виды канализационных насосов можно от трехфазной или однофазной сети. Однофазная дешевле, а для сохранения двигателя от скачков напряжения лучше приобрести стабилизатор или специальный переносной генератор, и подключить насос к нему. Если расстояние слишком большое, понадобится прочный корпус, который будет защищать двигатель от резких перепадов температур, мороза и дождя. Поверхностные насосы для частных домов рекомендуют приобретать с мощным корпусом.
Для трехфазного также потребуется дополнительное оборудование, которое предотвратит поломку – пульт управления. Эта деталь защитит от перекоса фаз в электросети.
Надежным считается корпус из металла. Но его сложно установить – он тяжелый, понадобится дополнительная пара рук, если двигатель погружной или полупогружной. Пластик дешевле, но по срокам эксплуатации уступает чугуну и нержавейке.
Можно выбрать корпус из пластика, а рабочие детали из металла. Для частного дома оптимальным вариантом считается поверхностный или погружной аппарат с небольшой мощностью. Чтобы организовать отвод стоков на даче, лучше применить насосную станцию.
Монтаж
Если соблюдать все строительные нормы, то это позволяет точно осуществить монтаж наружной канализации, а также срок использования всех деталей. Необходимо чтобы трубопровод имел правильной наклон. Этот уклон позволяет отвод сточных вод естественным путем. По СНиП уклон трубопровода должен быть в сторону колодца.
Наклон трубопровода определяется по диаметру монтажа коммуникации и составляет от двух до трёх сантиметров на каждый метр конструкции.
Важно! Необходимо, верно, произвести диаметр труб, которые будут поставлены для обслуживания дома или района. Существуют нормы диаметра для канализаций, которые обслуживают разное количество домов. Существуют нормы диаметра для канализаций, которые обслуживают разное количество домов
Существуют нормы диаметра для канализаций, которые обслуживают разное количество домов.
Если сточные воды отводятся от нескольких частных владений, то диаметр трубы должен составлять не меньше двухсот миллиметров. А если отвод сточных вод осуществляется от одного дома, то диаметр труб должен составлять сто или ста десяти миллиметров. Если монтаж труб осуществляется между колодцами, то они должны быть размещены ровно, не имея никакого уклона. При проектировании нужно составить план движения коммуникаций, не забывая нанести на него трубопровод и ближайшие постройки.
Так же водосборник лучше расположить неподалёку от проезжей части, но только в том случае, если вы планируете оборудовать выгребную яму (ее обычно откачивает ассенизаторская машина). Если наружную канализационную систему оборудуют на поворотах или на перепадах глубин, то обязательно сооружают смотровой колодец. Также смотровые колодцы монтируют в тех случаях, если прямой участок трубопровода составляет более 25 метров. И такой колодец называют промежуточным.
Трубопровод на всей своей протяжённости должен состоять из труб одинаковых по материалу. Потому что разные материалы имеют разное тепловое расширение и вот по этой причине трубопровод, имеющий трубы из разных материалов, быстро разрушается.
Вот мы и описали основные правила об обусторойстве наружной канализации. При обустройстве наружной канализации да и оборудовании всех видов канализации рекомендуется следовать этим нормам и правилам. Потому что если при монтаже будут отклонения, то это в последствие может привести к авариям на трассах и выхода из строя оборудования. А это очень плохо.
СП 40-102-2000 : Проектирование наружной канализации, водостоков и дренажей
Введение Область применения Общие положения Проектирование внутренних водопроводных сетей Проектирование внутренней канализации и водотоков Проектирование наружного водопровода
6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.
6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.
6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.
Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.
6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.
6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.
6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.
6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.
6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.
6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП 2.04.03.
6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.
Напорные системы канализации выполняют согласно разделу 5.
Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.
Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.
6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.
При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D lум определяется по формуле
где fт — коэффициент трения материала о грунт, определяемый опытным путем; при отсутствии данных может быть ориентировочно принят равным 0,4;
g — объемный вес грунта, Н/м3;
H — глубина заложения трубопровода, м;
L — длина трубопровода, м;
Есж — модуль упругости материала в направлении деформации, Па;
s — толщина стенки трубопровода, м;
Ky — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.
6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:
— раструбными соединениями, уплотняемыми кольцами;
— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.
6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП 2.04.03.
6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.
6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.
Монтаж трубопроводов Испытание и сдача трубопроводов в эксплуатацию Техника безопасности при монтаже труб из полимерных материалов Транспортирование и хранение труб из полимерных материалов Приложение А Приложение Б Приложение В Приложение Г Приложение Д Приложение Е
Выбор труб для канализационных систем
Система напорной канализации
Основные параметры, которыми должны обладать трубы:
- герметичность;
- простота монтажа;
- прочность;
- устойчивость к коррозии;
- устойчивость к химически агрессивным средам;
- стойкость к электрокоррозии, вызванной наличием блуждающих токов;
- универсальность;
- упругость (стойкость к гидроударам);
- сохранность свойств в течение срока эксплуатации.
Канализационные напорные трубы НПВХ обладают всеми этими свойствами. Соединение системы с помощью раструбов, в пазы которых вставлены уплотнительные прокладки, позволяет производить монтаж без дорогостоящего оборудования, обеспечивая герметичность. Эти трубы стойки к ультрафиолетовому излучению и воздействию агрессивных химических отходов. Ассортимент фитингов дает возможность соединения с трубопроводами из других материалов.
Труба НПВХ и тройник с металлическим фланцем для соединения с трубопроводом из металла
Надежность и герметичность внешней напорной канализации исключает возможность прорыва и позволяет избежать негативных последствий утечки стоков.
Безнапорная система канализации
Канализационные трубы безнапорные транспортируют стоки температурой до 45оС самотеком. Трубы разделяются по кольцевой жесткости (классы от SN2 до SN8). Цвет – оранжевый. Трубы снабжены раструбами с уплотнителями из резины. Система безнапорной канализации из труб и фитингов ПВХ обладает всеми необходимыми гидравлическими и химическими параметрами. Трубы для канализации безнапорной изготавливаются из качественного сырья на автоматизированном оборудовании и соответствуют сертификатам на данный вид изделий.
Трубы для безнапорной канализации ПВХ
