Котел для печи своими руками

1 Особенности устройства и работы совмещенной обогревательной системы

Русская печь всегда была центром притяжения в деревенском доме. В ней готовили пищу, вокруг холодными зимними вечерами собиралась вся семья, каждый хотел получить свою долю желаемого тепла. Никто не стремился уединиться в дальнем углу или возле окна – оттуда тянуло сыростью и холодом. Современные печи в значительной степени унаследовали этот недостаток: рядом с ними даже жарко, но чем дальше, тем холоднее. Качественная теплоизоляция немного нивелирует этот минус, но не полностью.

Комбинированный отопительный прибор, которым является печь с водяным контуром, совмещает в себе преимущества твердотопливного котла и традиционного обогрева дровами. Ее отличие от покупного оборудования в том, что нагревается вода и стенки печи, которые вместе обогревают помещения. В отличие от металлического котла, который быстро охлаждается после прекращения топки, кирпич аккумулирует энергию и отдает ее продолжительное время.

Функцию нагрева теплоносителя, который циркулирует по трубам и радиаторам, выполняет изделие из металла, размещенное в топливнике. Существует много вариантов его исполнения, но суть всегда одна – это емкость, наполненная водой, которая имеет вход и выход, подключенные к отопительной системе. Конструкцию со всех сторон закрывает кирпичная стенка. Огонь, разведенный в такой печи, нагревает не только кожух, но и воду. Тепловая энергия отдается от нее через трубы и радиаторы в помещения, довольно удаленные от исполняющего роль котельной.

Сама печка своими стенками обогревает комнату, где размещена, и в меньшей степени смежные. Основное преимущество, которым она обладает, имея встроенный котел, что отапливает горячей водой все здание. В этом отношении она выполняет ту же функцию, что и твердотопливный котел. Отличается от большинства покупных металлических изделий тем, что используется при желании хозяев для приготовления пищи. Один из возможных вариантов такой печи – монтаж водогрейного устройства внутри варочной плиты.

Могут появиться сомнения относительно расхода дров или угля и эффективности конструкции. Обычное печное отопление за час производит около 6 тысяч килокалорий, прогревая небольшое строение из одной-двух комнат. В совмещенной модели основная нагрузка приходится на водяной котел, который производит бо́льшую часть тепловой энергии, отдает ее на площадь, значительно превосходящую ту, где находится источник. При этом количество сжигаемого топлива сопоставимо с обычной печью, а покупной котел расходует гораздо больше.

Устройство эффективное, при одновременном функционировании обоих модулей способно производить около 20 тыс. ккал в час. Этого достаточно, чтобы обогреть здание площадью 300 м2. В непрерывной топке нет необходимости, чем страдает газовая система, где автоматика отключает котел только на непродолжительное время. Достаточно поджечь дрова 2 раза в сутки и поддерживать огонь несколько часов, чтобы даже при сильном морозе в доме было комфортно.

Существуют небольшие минусы подобной системы. Встроенный теплообменник уменьшает объем топливника, печь прогревается не в такой степени, как без него. Находят компромисс между размерами в зависимости от того, на какой модуль планируется возложить большую нагрузку. Второй вариант – печь длительного горения, когда температура практически в течение суток будет одинаковой, только во время перезагрузки немного упадет. Правда, к ней предъявляются особые требования.

Дача, где хозяева бывают изредка, не подходит для водяной системы – зимой теплоноситель замерзнет. Летом варочную плиту со встроенным котлом невозможно топить – в комнатах будет очень жарко. Сливать воду нельзя по двум причинам: металл сильно разогревается без охлаждения, при постоянном использовании перегорает. Второе нежелательное последствие – трубы изнутри ржавеют, постепенно выходят из строя. В таких случаях применяют альтернативные способы приготовления пищи.

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

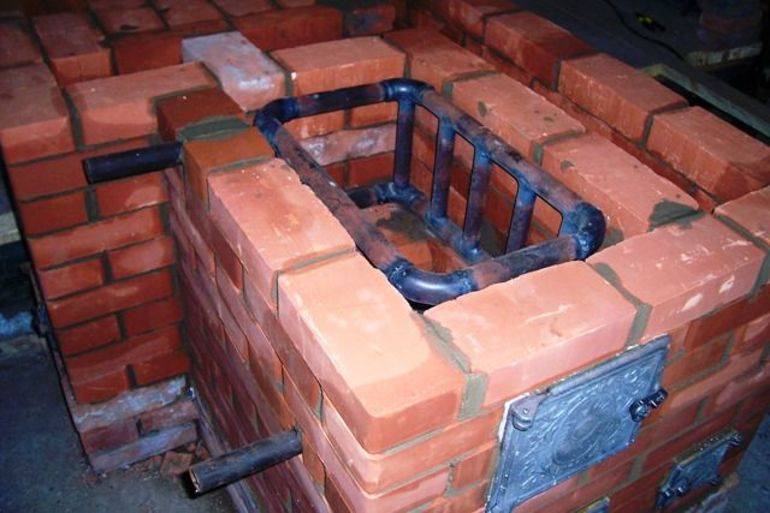

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

1. Заливается фундамент под местом расположения печи.
2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
3. На высохший фундамент выкладывается гидроизоляция – обычно рубероид с размером будущей печи.
4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
5. Каждый слой кирпича тщательно покрывается раствором.
6. На необходимой высоте делается отделение для золы и непосредственно топка.
7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом – это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками . Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

бетон для фундамента;
кирпич красный полнотелый;
кирпич шамотный огнеупорный;
кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

мастерки и кельма;
резиновый молоток;
болгарка с кругом для кирпича;
уровни, отвесы, бечевка;
рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Как вставить радиатор в печь

Установка радиатора в печь возможна при наличии:

• печи из кирпича;
• котла;
• фундамента из бетона;
• дымохода.

Если все необходимые составляющие собраны, порядок действий таков:

1. Изготовить плоский или твердый котел (по желанию). Перенести в комнату кирпичи, двери зольника и топки, шиберную задвижку и детали каменки. Сделать раствор для выкладки – из глины с песком и цемента.

2. Проконтролировать ровность фундамента и поправить его при наличии необходимости. Допускается разброс по горизонтали <1 см.

3. Выложить с помощью кирпичей основание печи и перепроверить сделанные расчеты. Раствор при первой выкладке не использовать.

4. Положить первый ряд на раствор в сплошную. Для второго ряда необходимо учесть размещение поддувала и его габариты.

5. Уложить 3 ряда кирпичей (этого количества достаточно для высоты зольника). Последний ряд под колосниковую решетку рекомендуется укладывать огнеупорным кирпичом.

Установка водяного контура в дымоход

Теплообменник водяного контура имеет сложную конструкцию. Один из вариантов его размещения — встраивание в дымоход. Печь можно изначально строить со змеевиком, или вмонтировать его в уже готовую конструкцию.

Особенности

Этот способ позволяет использовать тепло, которое быстро и практически бесполезно улетает в трубу. При этом:

• Решение о установке такого вида контура принимается на этапе проектирования печи. Встроить теплообменник в дымоход уже запущенной в эксплуатацию печи фактически невозможно.
• Тепло не отбирается у печи, топка раскаляется по максимуму.
• Степень нагрева теплоносителя регулируется длинной змеевика. Для большого дома — большой змеевик.
• Срок службы встроенного в дымовой канал змеевика значительно дольше, так как отсутствует контакт с огнем.
• Требует печи с довольно объемным и сложным дымоходом, что приводит к увеличению размера печи.

Котел в виде бака в дымоход обычно не ставят, предпочитают теплообменник в виде змеевика. Его изготавливают из толстостенных труб (3–5 мм), без швов или с двойной их проваркой. Входная труба расположена в верхней части конструкции, обратка — чаще всего внизу. Трубы свариваются фасками, а не встык. Минимальный промежуток между коленями — 5 см. Сечение труб — от 4 см, чтобы вода не закипала. Более тонкие трубы можно использовать лишь при условии постоянного использования циркуляционного насоса.

В уже готовую печку можно встроить регистр, лишь полностью разобрав дымоход. Для облегчения последующей сборки необходимо заранее зарисовать схему кладки.

Монтаж с порядовкой

Работу начинают с укладки сплошного основания и второго ряда кирпича, формируя все отделы печи: топку и дымовой канал. Змеевик размещают в дымоходе на самом начальном этапе строительства, устанавливая на кирпичные выступы. Недопустимо соприкосновение регистра со стенкой канала, минимальная щель — 2 см. Далее:

•  в третьем ряду монтируют дверку поддувала;
•  четвертом — проверяют ровность стен с помощью отвеса;
•  пятом — кладут зольник, ставят колосники и начинают выполнять футеровку топки шамотным кирпичом;
•  шестом — закрепляют дверцу поддувала;
•  седьмом — дверцу топки;
•  с восьмого по шестнадцатый ряд выкладывают в высоту наружные стенки, топку, дымоход;
•  в семнадцатом окончательно закрепляют змеевик, строго соблюдая вертикаль;
•  в девятнадцатом накрывают змеевик металлической плитой;
•  в последующих рядах делают перекрытие печи, оставляя проем с дверкой для чистки теплообменника.

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками . Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Печное отопление теплицы

Главный источник тепла в этом случае — твердотопливный котел, который работает на дровах или угле (в последнее время популярностью пользуются печи типа Булерьян).

Печь для теплицы

Проще всего установить котел и трубу, которая будет выводить дым и продукты горения. Можно добавить трубы и радиаторы, тогда качество обогрева существенно повысится. Надо помнить, что дымоход должен своевременно очищаться от золы и сажи.

Один из недостатков такого варианта — чрезмерное пересушивание воздуха. Для поддержания необходимого уровня влажности можно просто поставить в теплице большую емкость, наполненную водой.

Печной обогрев

Важный плюс такой системы — простота установки, с которой справится даже неопытный мастер. Кроме того, печное отопление значительно дешевле электрического.

Печной обогрев теплицы: пошаговая инструкция №1

Печи для теплиц

Первый этап. В тамбуре теплицы необходимо соорудить фундамент, на который потом выложить топку из кирпича.

Кирпичная печь с боровом

Второй этап. По всей длине выкладывается дымоход.

Основание борова и поддувальная камера с воздухозаборами, расположенными сбокуТопка и дымоходы

Третий этап. С противоположной стороны теплицы выводится труба для отвода дыма. Благодаря такой конструкции все продукты горения будут удалены, а в помещении сохранится тепло.

Продолжение топки и перекрытие бороваСоединение печи с фундаментом теплицы через разделкуБак с водой, смонтированный над топкойГрядка, расположенная прямо на печиГотовая печь в теплице

Печной обогрев теплицы: пошаговая инструкция №2

Схема системы отопления:

• 1 — нагревательный котел;
• 2 — бак-термос;
• 3 — циркуляционный насос;
• 4 — реле-регулятор;
• 5 — регистры;
• 6 — термопара.

Первый этап. Понадобится большая металлическая бочка. Ее внутренняя поверхность должна быть защищена от коррозии. Для этого ее необходимо покрасить, лучше в два слоя.

Второй этап. В корпусе пробивается несколько отверстий. Одно из них понадобится для подключения дымохода, другие — для крана и расширительного бака.

Третий этап. Необходимо сварить саму печку, для чего используется листовой металл. Далее она вставляется в бочку.

Четвертый этап. К отверстию в бочке, предназначенному для дымохода, приваривается отрезок трубы. Общая длина конструкции для вывода дыма должна быть не менее 5 метров.

Пятый этап. На бочку монтируется расширительный бак. Оптимальная емкость — 20-30 литров.

Шестой этап. По всему помещению разводятся трубы. Их можно разложить прямо на земле, соблюдая шаг в 1,2 метра.

Седьмой этап — устанавливается насос, чтобы обеспечить передвижение воды в системе.

Котел в теплице, работающий на твердом топливе

После того, как вся система собрана, надо включить воду и проверить герметичность всех стыков. Если есть протечки, их надо устранить незамедлительно. После этого можно проверить работу печи.

Использование электрических котлов

Решая вопрос, как отопить дом без газа недорого, обязательно рассмотрите как вариант электрические котлы. Данная система отопления окажется более сложной в исполнении, но в то же время наиболее эффективной. Вам потребуется приобрести и установить котел, который будет нагревать воду до необходимой температуры. После этого теплоноситель станет циркулировать по отопительной системе.

Рассматривая электрические котлы в качестве источника тепла, выделяют множество преимуществ, среди которых следующие: возможность обогреть жилище за короткое время, удобство эксплуатации оборудования, наличие возможности регулировать уровень обогрева, а также установка системы отопления в любое время, что позволяет обеспечить обогрев без газа.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
• Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Отопление без котла и труб

Отопительная система может быть снабжена котлом, к которому, как правило, подключается конструкция из радиаторов и труб. При этом коммуникации обогревают сразу несколько комнат, что зависит от мощности прибора. Для загородного дома это наиболее актуальное решение, ведь здесь не будет котлов и труб.

Летом вы можете использовать один источник тепла, к примеру, подойдет кирпичная или металлическая печь, которая обогреет два смежных помещения. Достаточно часто при такой методике используются камины.

Если речь идет о старинном русском доме, который построен по принципу пятистенки, то для него будет достаточно одного источника тепла, например, печи. Ее лучше всего расположить по центру, между двумя рядом расположенными помещениями.

Обзор отопительного оборудования Теплодар

В таких случаях практически идеальным вариантом является кирпичная печь с водяным котлом отопления. Такая печь способна без проблем обогреть дом любой конфигурации с площадью до м 2. Принцип работы такой схемы заключается в том, что тепло для отопления дает печь, а непосредственный обогрев комнат производят трубы отопления, которые нагреваются под действием жидкостного теплоносителя из котла в печи. Такая система обеспечивает довольно высокий КПД и теплоотдачу.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками — довольно несложная задача.

Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:. Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным.

Для этого необходимо соблюсти несколько важных условий:. Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя — это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы. Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии. Можно легко соорудить эффективный котел своими руками.

Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы. Толщина стенок бака должна быть в пределах мм, что обеспечивает его прочность с одновременным быстрым прогревом.

Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее мм для лучшей циркуляции. Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции см, чтобы нагрев каждого колена был максимальным.

Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются. При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения. В качестве теплообменника могут быть использованы старые чугунные радиаторы отопления. Площадь поверхности каждого такого радиатора составляет 0,25 м 2.

Картонные прокладки между секциями удаляются, так как в печи они выгорят, и через них будет вытекать жидкий теплоноситель. Все прокладки заменяются асбестовыми нитями, пропитанными графитовым порошком.

Необходимое количество секций радиаторов скрепляются между собой. Входную и выходную трубы располагают по диагонали, остальные отверстия заглушаются пробками. Вся конструкция проверяется на наличие течи.

Если при работе установка не протекает, то она помещается непосредственно в печь. При этом, как уже говорилось ранее, располагается она не в самой топке, а в дымоходе. В данном случае это обусловлено еще и тем, что чугун нельзя нагревать на открытом огне, что чревато его разрушением. Входные и выходные трубы должны располагаться перпендикулярно полу.

Для улучшения естественной циркуляции трубу-обратку можно пропустить через подпольное пространство, что увеличит разницу температур теплоносителя в системе.
