Когда можно включать теплый пол после укладки плитки

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд.

Это происходит в случае использования монтажных лент или одиночных крепежных элементов.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

1. Первый вариант — прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 — 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
3. Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.

Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями. Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади. Затем подключается заземление. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх. Монтаж теплого пола Caleo под ламинат и линолеум

Отрегулируйте теплый пол с помощью термостата

Настройки могут быть сделаны для потребителя непосредственно на комнатном термостате напольного отопления . В общем, пол с подогревом имеет отдельный от основного радиатора термостат. Таким образом, они могут регулироваться независимо друг от друга. Информация, приведенная здесь, особенно с точки зрения времени, является грубым стандартом. В зависимости от модели может случиться так, что пол с подогревом от одного производителя ведет себя немного иначе, чем другая модель от другого производителя. В качестве приблизительного среднего эта информация определенно помогает, если вы хотите отрегулировать свой теплый пол.

Обратите внимание на фазу охлаждения и прогрева

Настройки времени могут быть сделаны на термостате. Убедитесь, что период охлаждения обычно занимает два часа . Если вы не хотите больше нагревать с 22 часов, вам следует отрегулировать подогрев пола таким образом, чтобы он отключался уже в 20 часов. В то же время, подогреватели пола имеют период прогрева около трех часов до достижения желаемой температуры. Это также должно быть учтено, например, если вы хотите проснуться утром в приятной атмосфере.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т.д.).

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Статья по теме: Как избавиться от клопов в квартире в домашних условиях народными методами

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

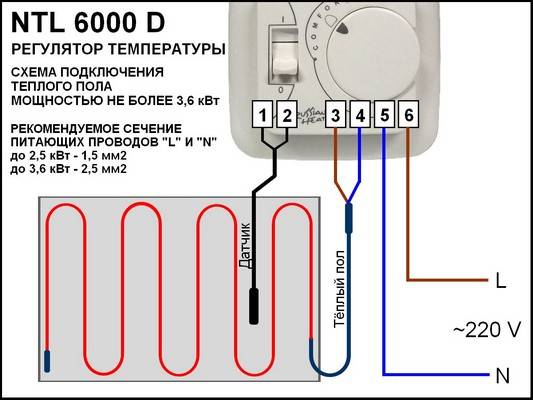

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Какие бывают теплые электрические полы

При подборе электрических теплых полов необходимо, прежде всего, отталкиваться от особенностей своей квартиры или дома. Просчитайте необходимое количество тепла для обогрева и сколько это будет стоить, то есть экономичность системы.

Обязательно необходимо заранее познакомиться с рекомендациями профессионалов по монтажу и выбирать вариант, не представляющий больших трудностей при установке.

Последнее особенно важно, если вы решили монтировать электрический теплый пол своими руками. Предлагаемые потребителям теплые полы имеют разную конфигурацию и мощность

Предлагаемые потребителям теплые полы имеют разную конфигурацию и мощность.

Это существенно облегчает выбор и позволяет выбрать систему оптимально подходящую именно для вашего жилья.

Как измерить влажность стяжки?

Можно сделать это «народным» способом: положить на стяжку салфетку и оставить её на сутки, накрыв плёнкой или плиткой. Если салфетка осталась сухой, значит, и стяжка высохла.

Можно приобрести специальный прибор для замера влажности — карбидный гигрометр. Этот метод измерений даст более точный результат, но если вы ремонтируете пол всего в одной комнате, то покупать гигрометр вряд ли целесообразно, поскольку для измерений придётся нарушить целостность стяжки.

Есть и электронные влагомеры, они позволяют измерить влажность, не нарушая целостности стяжки, но имеют меньшую точность. При небольших объёмах ремонтных работ такого прибора вполне достаточно… но цена такова, что прежде чем покупать влагомер, следует подумать, насколько он необходим.

Если вы используете какой-либо из указанных приборов, то для укладки напольного покрытия показания приборов не должны превышать 2 СМ-% или 3,4% массовой влажности.
