Коды ошибок газового котла viessmann: методы поиска поломки и восстановления работоспособности

Основные неисправности газовых котлов Viessmann

Возможных неисправностей у любой сложной конструкции может быть очень много. Однако, котлы Viessmann устойчивы к нагрузкам и могут самостоятельно компенсировать многие изменения рабочего режима.

Наиболее распространенными неисправностями агрегатов считаются:

1. Ошибка F5. Она означает возникновение различных проблем с дымоходом или возможностью вывода отработанных газов из котла. Появляется из-за закупорки трубы льдом, попадания посторонних предметов или птиц, поломки переключателя или трубки Вентури и т.п.
2. Поломка сетевого контроллера. Возникает из-за перепадов напряжения. Поскольку избежать поломки контроллера очень легко — надо лишь установить стабилизатор напряжения — случай не является гарантийным.
3. Выход из строя теплообменника, случившийся из-за жесткой воды. Эта проблема широко распространена в нашей стране, особенно в домах, запитанных от собственных скважин. Отсутствие технологической водоподготовки создает условия для быстрого накопления известковых отложений, благодаря чему теплообменник получает теплоизолирующий слой. Из-за него режим нагрева приходится увеличивать, что приводит к перегреву и преждевременной «усталости» металла. Теплообменник можно промыть, но чаще его приходится менять. Решением проблемы является использования умягчителей или фильтров для воды.

Этот перечень не является исчерпывающим, возможно появление и других неполадок, хотя они возникают гораздо реже.

Все ошибки имеют собственное кодовое обозначение, которое появляется на дисплее по сигналу соответствующего датчика.

Обычно первое появление ошибки рассматривают как следствие наводок, высокой чувствительности датчиков. Ошибку сбрасывают с помощью кнопки «R», но, если она повторяется вновь и вновь, вызывают специалиста для ремонта.

Экономия топлива

Автоподжиг (Электророзжиг) позволяет «Viessmann Vitodens 100-W WB1C110» производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

Модуляция пламени горелки плавно изменяет интенсивность подачи топлива и, при необходимости, убавляет-прибавляет пламя, что уменьшает расход газа.

• Расход газа
• Значение
• Природный
• Сжиженный

3,5 куб. м/час

2,6 кг/час

Управление и контроль

Газовый котел «Viessmann Vitodens 100-W WB1C110» управляется электронным образом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это термостаты, программаторы, комнатные пульты и пр.). Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет существенно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля температуры теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Особенности

Модель «Viessmann Vitodens 100-W WB1C110» имеет следующие габаритные размеры — 400x700x350 мм (ШхВхГ), при этом вес составляет 37 кг. Монтаж производится на стену, что экономит место в помещении.

Чтобы получить заявленную мощность 35 кВт, давление природного газа должно быть на уровне 31 мбар, а сжиженного — 45 мбар (допустимое), снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД установки, при таких значениях, заявлен на очень хорошем уровне и составляет 108,4%.

Принцип работы и основные параметры. Конденсационный тип устройства предполагает выработку тепла от сгорания газа и от конденсации паров воды на внутренних стенках дополнительного теплообменника — экономайзера. При равном сжигании топлива, эти котлы гораздо эффективнее конвекционных. Топливом служит природный газ (метан, расход 3,5 куб. м/час), возможен сжиженный, конкретно пропан-бутановая смесь с расходом 2,6 кг/час.

Первичный теплообменник. В случае «Viessmann Vitodens 100-W WB1C110» применена нержавеющая сталь, ее плюсы — неплохая защита от коррозии, а за счет гладкости внутренней поверхности меньшая склонность к накоплению осадка и накипи, в отличие от некоторых алюминиевых, относительно бюджетные, дешевле только обычная сталь, срок службы, примерно такой же, как и у просто стальных: 5-20 лет.

Циркуляционный насос предназначен для прокачки теплоносителя (воды, антифриза) по контуру отопления, он является обязательной составляющей системы отопления закрытого типа, в нашем случае насос входит в комплект.

Расширительный бак призван компенсировать расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Это дает возможность поддерживать постоянное давление в контуре.

Коды ошибок газового агрегата Viessmann vitopend 100

Чтобы разобраться, что означает код неисправности газового котла висман vitopend 100, следует посмотреть инструкцию. Но не все коды говорят о поломке агрегата, некоторые указывают на работу определенного режима.

Рассмотрим коды неисправностей газового котла висман витопенд, причины их появления и методы устранения поломок.

Ошибка F2 указывает на:

• поломки в горелочном устройстве;
• срабатывание ограничителя температуры.

Исправить положение можно следующими методами:

• проверить давление в системе;
• удалить лишний воздух из отопительной системы;
• проверить работоспособность ограничителя температуры.

Наличие ошибки F3 говорит о неисправной горелке. Чтобы устранить проблему, следует проверить электроды и соединительные провода.

Ошибка F4 указывает на отсутствие сигнала наличия огня. Следует проверить соединительные кабели и электроды розжига.

F5 говорит о неисправности топочного автомата – скорее всего, реле давления при включении горелки закрыто либо оно не закрывается при достижении оптимальной частоты движения. В этом случае необходимо проверить дымоход и наличие в нем тяги, шланг и реле давления воздуха, а также соединительные провода.

Ошибка F6 выходит, если произошло срабатывание узла опрокидывания тяги 10 раз на протяжении 24 часов. Требуется проверить наличие тяги в дымоходе.

F8 – регулирующая арматура закрывается с задержкой. Для ликвидации проблемы необходимо провести диагностику арматуры и обоих кабелей.

Ошибка F9 – управление модуляционным клапаном неисправно. Следует вызвать специалиста для проведения диагностики.

Коды 30 и 38 указывают на блокировку горелки. Причинами этого обычно являются:

• замыкание отопительного термистора;
• обрыв провода температурного датчика.

В этом случае необходимо провести диагностику термистора или проверить проводку датчика.

Ошибка 50 актуальна только для одноконтурной модели. Она означает замыкание температурного датчика отопительного контура. Следует проверить контакты датчика либо заменить его на новый. 51 – не работает термистор горячей воды. Проверить контакты элемента или заменить его.

Конденсационные газовые котлы отопления – как сэкономить до 30% газа

Код 58 означает обрыв контактов температурного сенсора. Следует проверить подвод контактов. 59 – отсоединился или сломался термодатчик ГВС. Требуется проверить проводку датчика или заменить сломанный элемент на новый.

Код неисправности b0 означает, что контроллер опрокидывания тяги замкнулся. Следует вызвать мастера сервисной службы.

b8 – обрыв температурного датчика дыма. Требуется наладить проводку.

0А – срабатывание датчика давления газа. Необходимо проверить давление топлива в системе. Если оно ниже нормы, обратиться в газопоставляющую компанию.

https://youtube.com/watch?v=5WB5P2iVnWg

0Е – превышение температуры теплоносителя выше 84ºC. Следует убедиться в работоспособности температурного датчика отопительной системы.

0С – низкое напряжение в сети.

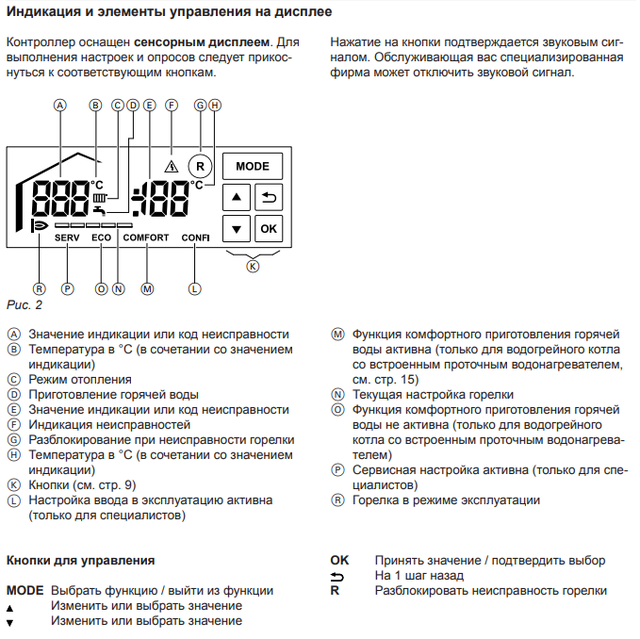

Помимо ошибок на экране высвечивается индикация режимов:

• 03+SERV – активация режима заполнения;
• температура, индикация + SERV – включен режим «Трубочист» (работа на минимальной мощности).

Сработал ограничитель температуры

Превышение допустимого значения температуры теплоносителя инициирует срабатывание датчика, выдающего на электронную плату соответствующий сигнал. Она формирует ошибку, блокирующую работу котла.

Неполадки в электросети котла: перезагружаем котел — выключаем кнопку питания котла и снова включаем или делаем Reset через ИБП/Стабилизатор.

Не забывайте что — строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Низкое давление теплоносителя в системе: если стрелка манометра котла вышла из зеленого сектора  и перешла в красный)  необходимо поднять давление до минимального порога в 1Бар

Кран подпитки расположен в нижней части отопительной установки, рядом с патрубком присоединения трубы ХВС.

Открывается против часовой стрелки до появления характерного шума поступающей жидкости, не забываем закрыть краник в обратном порядке, иначе давление уползет в обратную красную зону и начнет срабатывать сбросной клапан (польется вода).

Стравить воздух

Проверить автоматические клапана, смонтированные в отопительной системе. Для полной гарантии стравить вручную, так как канал отведения воздуха в арматуре при низком качестве жидкости регулярно забивается и требует чистки.

В идеале чтобы хотя бы 1-2 батареях каждого этажа был установлен автоматический воздухоотводчик.

Перекрыт кран подачи воды в системе:  нужно проверить положение органов управление кранов, вентилей на магистрали и байпасе. Скорее всего, труба контура отопления на каком-то участке заблокирована.

Забит фильтр грубой очистки на магистрали: постепенно он забивается наносами из отопительной системы и если сетка долго не промывалась, то грязь может стать причиной появления ошибки.

Проверка сигнальных цепей от ЭПУ до датчика NTC: замыкание, обрыв провода, оплавление изоляции, нарушение контакта, но часто визуального осмотра недостаточно – нужно вытащить из гнезд штекера и проверить состояние ламелей: окислы.

Проверка работоспособности датчика NTC: в зависимости от модели датчики NTC бывают накладными, в гильзе и погружными.

Температурные датчики ГВС отличаются лишь корпусом, но принцип действия идентичен: представляют собой терморезисторы (полупроводник, сопротивление которого зависит от температуры окружающей среды).

Проверка работоспособности проводится мультиметром в режиме измерения R (диаграмму для конкретного датчика можно найти в инструкции).

• Измерить сопротивление «холодного» датчика при этом мультиметр должен показать — 20 КОм.
• Опустить в горячую воду и выдержать несколько минут, при повторном замере у исправного датчика сопротивление понизится до — 5 КОм.

Неисправен/не корректно работает насос котла: котлы комплектуются перекачивающими устройствами с ротором «мокрого» типа, т.е. теплоноситель постоянно омывает внутреннюю часть насоса, выполняя функции смазки и охлаждения. Накипь, образующаяся на конструктивных частях, приводит к падению скорости вращения вала. Как результат, помпа котла не выходит на расчетную мощность, снижается циркуляция.

Простейшее тестирование насоса выполняется: проворачиванием его вала вручную и по тому, насколько легко прокручивается вал, оценивается состояние механической части.

Также не забываем что у насоса 3 скорости и если ошибка появляется в момент включения насоса, нужно повысить скорость к примеру с 1 на 2 или сразу на 3, если после данных манипуляций ошибка не появляется — значит причина в насосе.

Забит основной теплообменник: жесткая вода со временем заужает проходы в основном ТО, чтобы их прочистить необходимо воспользоваться профессиональным оборудованием (бустером) или промыть ТО самостоятельно использую специальные жидкости.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла Baxi.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов и тому подобное.

Если причина отказа оборудования в плате, обратиться в сервисный центр с указанием буквенно-цифровой маркировки узла.

Любая диагностика и ремонт котла должна осуществляться сертифицированным специалистом с действующим удостоверением выданным Ростехнадзором.

Вызвать мастера

Укажите свои контактные данные и мы направим Вашу заявку в ближайший сервисный центр по ремонту котлов в вашем городе — с Вами свяжется специалист.

Место под Ваш баннер

узнать подробнее

Ошибка F05

Итак, если на дисплее котла Viessmann Vitopend 100 A1JB появился код ошибки «F05», это может говорить о том, что появились проблемы в системе дымоудаления. Для устранения причины этой проблемы, необходимо провести диагностику.

Предварительно нужно снять переднюю панель с котла, чтобы получить доступ ко внутренним элементам агрегата. Естественно, котел необходимо отключить от электропитания и перекрыть кран подачи газа. При помощи крестообразной отвертки откручиваем в нижней части агрегата 2 винта для снятия панели. Эта марка и модель котла удобна еще и тем, что во время выкручивания винтов, они не выпадают, а остаются на корпусе.

Панель приподнимается вверх и осторожно выводится из корпуса котла. Открываем камеру сгорания

Для этого отщелкивается 4 фиксирующих скобы сверху и снизу. Над камерой сгорания располагается вентилятор и прессостат, контролирующий его работу.

Расшифровка ошибки

Код f2 – следствие перегрева Висман. Превышение допустимого значения температуры теплоносителя инициирует срабатывание датчика, выдающего на электронную плату соответствующий сигнал. Она формирует ошибку, блокирующую работу котла.

p, blockquote 2,0,0,0,0 —>

Первые шаги

Произвести сброс сетевым выключателем (на передней панели, поз. 6). В котлах Висман он дублирует кнопку REZET.

Довести уровень теплоносителя до нормы (контролируется по давлению в системе): при отключенной отопительной установке значение 2,5 бар.

Если принятые меры ошибку f2 не устраняют, а котел Висман после пуска снова останавливается по сигналу аварии, нужно искать причину неполадки, связанную с неисправностью оборудования или отсутствием (резким снижением скорости) циркуляции жидкости по контуру.

p, blockquote 3,0,1,0,0 —>

Проблемы отопительной системы

Начинать нужно с ее тестирования. Котел Висман надежен, и его неполадки происходят в основном по вине пользователя в результате нарушения правил монтажа, эксплуатации, обслуживания.

p, blockquote 4,0,0,0,0 —>

Протечка

Явная. О такой проблеме свидетельствует появление ошибки f2 сразу после заполнения системы и пуска котла. Выявить несложно путем обхода дома, по лужицам на полу

Основное внимание местам соединения труб, радиаторам отопления, смонтированным приборам (Висман, расширительный бачок, фильтры)

Протечка в пробках и швах радиаторов отопления

Скрытая. При небольшом дефекте в контуре отопления ошибка f2 появляется спустя время после начала работы котла Висман. Определить поврежденный участок сложно: с нагретых поверхностей жидкость испаряется, и если теплоноситель «чистый», то следов в виде разводов, пятен не остается.

Разрыв магистрали под давлением 6 бар. Прошло 14 месяцев, прежде чем нашли в чем проблема.

Рекомендация. Выключить котел и дать остыть трубам. Капли охлажденного теплоносителя стекут вниз, образуя пятно. Сразу станет ясно, какой участок контура вызывает ошибку f2.

p, blockquote 5,0,0,0,0 —>

Воздушная пробка

От этого не застрахована ни одна отопительная система. Чем выше температура, тем интенсивнее выделяются пузырьки растворенных в жидкости газов. Автоматические клапана, которыми оснащаются современные батареи, не всегда срабатывают, и постепенно образуется пузырь, блокирующий канал циркуляции. Резко повышается температура жидкости, котел Висман останавливается с ошибкой f2. Найти проблемный участок можно на ощупь, проверив степень нагрева труб и радиаторов.

p, blockquote 6,0,0,0,0 —>

Проверка тепловизором воздушной пробки в радиаторе

Рекомендация. Воздухоотводчики, как и любое техническое средство, нуждаются в обслуживании. Ослабление пружины, засор в канале – причины перегрева и ошибки Висман f2. Такие дефекты устраняются самостоятельно.

p, blockquote 7,1,0,0,0 —>

Проблемы с котлом

Температурный датчик

Измерительный прибор надежен, но при его выходе из строя высвечивается код f38. Причина ошибки f2 – в сигнальных линиях. Датчик перегрева расположен на трубе, слева от камеры сгорания котла Висман. Все провода доступны для визуального тестирования, и остается лишь обнаружить дефект: оплавление изоляции, обрыв, замыкание. Устранить несложно.

p, blockquote 8,0,0,0,0 —>

A – Ограничитель температуры. B – Датчик температуры котла. C – Датчик температуры воды на выходе (газовый комбинированный водогрейный котел) 5 Датчик температуры емкостного водонагревателя (газовый одноконтурный котел)

Рекомендация. Если в котле Висман ограничитель температуры контактного типа, причина ошибки f2 в плохом теплообмене между трубой и датчиком. Случается при самостоятельной его замене, когда слой специальной пасты недостаточный или она не использовалась.

p, blockquote 9,0,0,0,0 —>

Насос

Его остановка, снижение скорости вращения вала приводят к замедлению циркуляции теплоносителя. Прежде чем разбираться с неполадками перекачивающего устройства, из него удаляется воздух. На торцевой части корпуса насоса котла Висман имеется гайка (под шлиц): вывернуть на 1–1,5 оборота и слить воду вместе с пузырьками. Как только струйка станет непрерывной, закрутить.

p, blockquote 10,0,0,1,0 —>

Насос виссманн в правом нижнем углу

Расшифровка ошибки

Код f2 – следствие перегрева Висман. Превышение допустимого значения температуры теплоносителя инициирует срабатывание датчика, выдающего на электронную плату соответствующий сигнал. Она формирует ошибку, блокирующую работу котла.

Первые шаги

Если принятые меры ошибку f2 не устраняют, а котел Висман после пуска снова останавливается по сигналу аварии, нужно искать причину неполадки, связанную с неисправностью оборудования или отсутствием (резким снижением скорости) циркуляции жидкости по контуру.

Проблемы отопительной системы

Начинать нужно с ее тестирования. Котел Висман надежен, и его неполадки происходят в основном по вине пользователя в результате нарушения правил монтажа, эксплуатации, обслуживания.

Протечка

Протечка в пробках и швах радиаторов отопления

Разрыв магистрали под давлением 6 бар. Прошло 14 месяцев, прежде чем нашли в чем проблема.

Рекомендация. Выключить котел и дать остыть трубам. Капли охлажденного теплоносителя стекут вниз, образуя пятно. Сразу станет ясно, какой участок контура вызывает ошибку f2.

Воздушная пробка

От этого не застрахована ни одна отопительная система. Чем выше температура, тем интенсивнее выделяются пузырьки растворенных в жидкости газов. Автоматические клапана, которыми оснащаются современные батареи, не всегда срабатывают, и постепенно образуется пузырь, блокирующий канал циркуляции. Резко повышается температура жидкости, котел Висман останавливается с ошибкой f2. Найти проблемный участок можно на ощупь, проверив степень нагрева труб и радиаторов.

Воздушная пробка в системе отопления

Проверка тепловизором воздушной пробки в радиаторе

Рекомендация. Воздухоотводчики, как и любое техническое средство, нуждаются в обслуживании. Ослабление пружины, засор в канале – причины перегрева и ошибки Висман f2. Такие дефекты устраняются самостоятельно.

Проблемы с котлом

Температурный датчик

Измерительный прибор надежен, но при его выходе из строя высвечивается код f38. Причина ошибки f2 – в сигнальных линиях. Датчик перегрева расположен на трубе, слева от камеры сгорания котла Висман. Все провода доступны для визуального тестирования, и остается лишь обнаружить дефект: оплавление изоляции, обрыв, замыкание. Устранить несложно.

A – Ограничитель температуры. B – Датчик температуры котла. C – Датчик температуры воды на выходе (газовый комбинированный водогрейный котел) 5 Датчик температуры емкостного водонагревателя (газовый одноконтурный котел)

Рекомендация. Если в котле Висман ограничитель температуры контактного типа, причина ошибки f2 в плохом теплообмене между трубой и датчиком. Случается при самостоятельной его замене, когда слой специальной пасты недостаточный или она не использовалась.

Насос

Его остановка, снижение скорости вращения вала приводят к замедлению циркуляции теплоносителя. Прежде чем разбираться с неполадками перекачивающего устройства, из него удаляется воздух. На торцевой части корпуса насоса котла Висман имеется гайка (под шлиц): вывернуть на 1–1,5 оборота и слить воду вместе с пузырьками. Как только струйка станет непрерывной, закрутить.

Насос виссманн в правом нижнем углу

Неполадки в котле Висман

Вызываются несоблюдением периодичности регламентных работ, проведением в неполном объеме, непрофессионально. Те, кто экономит на услугах мастеров, часто сталкиваются с ошибками котла Висман. При появлении кода f4 вероятных причин несколько.

Электроды

Они смонтированы в одной сборке (розжига, ионизации).

Электроды розжига и ионизации

Что проверить

Сигнальные линии. Обрыв, оплавление изоляции, ненадежный контакт, замыкание (на корпус, между собой) – любой из дефектов становится причиной ошибки f4 котла Висман.

Целостность корпусов электродов. Трещина, скол изолятора инициируют пробой. Нужно очистить от копоти и визуально оценить состояние.

Проволочные выводы. На них со временем образуется нагар, снижающий чувствительность. Электрод котла Висман не «видит» пламени, высвечивается ошибка f4.

Совет. Не нужно пытаться подгибать проволочку для повышения чувствительности электрода ионизации, как рекомендуется на отдельных сайтах – металл хрупкий, легко ломается.

Трансформатор

Выдает напряжение, за счет чего возникает искра, происходит розжиг горелки. Самостоятельно проверяется целостность обмотки мультиметром с установкой режима «прозвон». Обрыв, сгорание – и ошибка f4 котла Висман гарантирована.

Трансформатор розжига котла Viessmann Vitodens

Иные причины отсутствия пламени: газовая арматура и электронная плата. Но их тестирование, восстановление работоспособности – удел профессионалов. Клапан требует точной настройки по давлению, а для этого нужен специальный прибор. Модуль плотно скомпонован, и малейший перегрев платы приводит к отслоению, обрыву токопроводящих дорожек, оплавлению корпусов радиодеталей.

Если следование приведенным рекомендациям по выявлению причины ошибки f4 Висман не дало положительного результата, нужно обращаться в сервисную организацию. Немецкий газовый котел стоит дорого, и непрофессиональное вмешательство, попытки самостоятельного ремонта его составных частей ни к чему хорошему не приведут.

Газовый котел Висман — коды ошибок: что они означают и что делать для устранения неисправности?

Отопительное оборудование фирмы Виссман, работающее на природном газе представлено сериями VItodens и Vitocrossal. Рассмотрим основные узлы и принцип работы аппаратов.

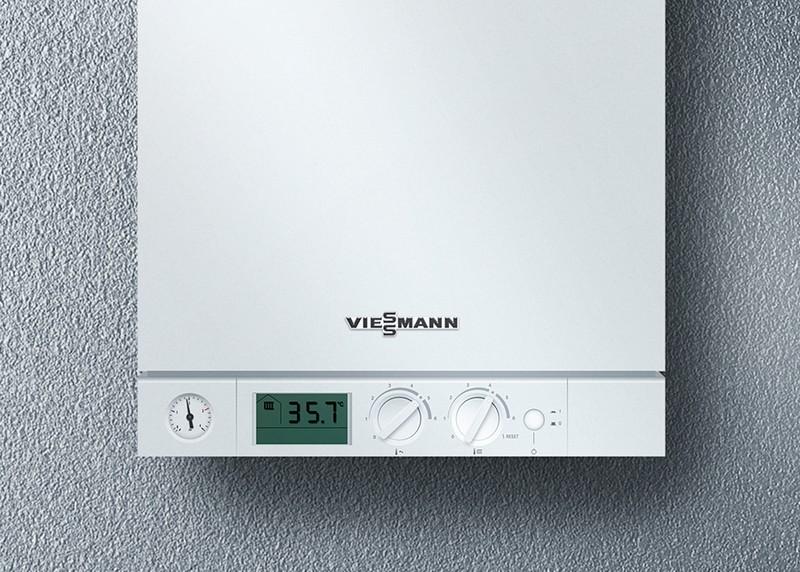

Настенные котлы Висман VItodens выпускаются с одним контуром и комбинированные. Оборудованы сенсорным жидкокристаллическим экраном с подсветкой, который располагается на панели управления внизу корпуса. На нем котел Висман показывает режимы работы и коды ошибок во время некорректной работы аппарата.

Более мощные модели оснащены регулятором Vitotrinic с цветным графическим дисплеем и возможностью управления со смартфона. Там же расположен манометр, ручки регулировки и кнопка включения. Подводка труб с теплоносителем и газа осуществляется снизу.

Вверху находится теплообменник Inox-Radial, изготовленный из нержавеющей стали, на который производитель дает гарантию 10 лет. Под ним установлена модулируемая цилиндрическая горелка MatriX с регулятором мощности Lambda Pro Control.

Слева расположен мембранный расширительный бак, который компенсирует расширение теплоносителя при нагревании. Под горелкой есть бесшумный вентилятор с настраиваемой скоростью вращения. Еще ниже установлен циркуляционный насос.

В комбинированных моделях слева внизу стоит дополнительный пластинчатый теплообменник для обеспечения горячего водоснабжения. Аппарат 242-F имеет собственный бойлер косвенного нагрева в нижней части и возможность подключения гелиоустановки. Имеется возможность каскадного подключения оборудования для достижения большей суммарной мощности.

Котел Viessman 242-F

Конденсационные котлы используют не только тепло, выделяемое при сгорании топлива, но и энергию пара, который находится в дымовых газах. Это позволяет увеличить производительность отопительного оборудования и достичь нормативного КПД до 98%.

Низкотемпературные газовые котлы Viessman

Низкотемпературные газовые котлы позволяют регулировать температуру теплоносителя в зависимости от внешней температуры. Представлены моделями Wiessman Vitopend 100 W, Vitogas, Vitorond и Vitoplex.

Аппарат Виссман Витопенд 100 В с одним контуром оборудован системой Aqua-Block с мультиштекерным соединением Multi-Stecksystem от фирмы Grundfos. Производится в двух исполнениях с камерой сгорания закрытого типа (модель «турбо») и с забором воздуха для горения из помещения (модель «Атмо»). Турбированный котел оборудован коаксиальным дымоходом и вентилятором со сниженным уровнем шума для выведения сгоревшего топлива.

Для обеспечения ГВС дополнительно следует приобрести водонагреватель косвенного типа Vitocell 100-W. Котел Висман 100 WH1B оборудован интегрированной функцией защиты от замерзания и системой диагностики.

В серии Vitogas поверхности нагрева в теплообменнике изготовлены из специального серого чугуна с пластинчатым графитом, обладают низкой тепловой нагрузкой на поверхность нагрева. Стержневая горелка изготовлена из нержавейки с частичным предварительным смешиванием и возможностью дооборудования системой Renox. Под кожухом располагается слой высококачественной теплоизоляции.

Вопросы и ответы

На что в первую очередь следует обращать внимание, когда появляется любой код ошибки?

Независимо от номера ошибки, проверьте сначала все кабели и попробуйте перезагрузить систему.

Если котел находится на гарантии, можно ли самостоятельно устранять проблемы?

Если при этом не требуется разбор системы и замена каких-то деталей, то можно. В ином случае требуется обратиться в сервисный центр.

Каким манометром лучше измерять давление?

Лучше выбирать приборы с делением 0,1 мбар, чтобы максимально точно определить показатель давления.

Какой гарантированный срок службы котлов Висманн?

Если не нарушать правила эксплуатации и проводить соответствующее техническое обслуживание, устройство гарантировано проработает 14-15 лет.

Если ни один из методов решения не помог устранить проблему, где искать ошибку?

В таком случае, скорее всего, прибор выдал сразу несколько поломок в одно время. На дисплее отобразилась лишь одна из них. Требуется обязательное обращение в сервисный центр.

Важно сразу обращать внимание на появление кодов ошибки газовых котлов Висманн. Часть из них являются критическими и при дальнейшей эксплуатации котла могут привести к полной поломке всей системы

Код ошибки F02

Код ошибки F02

Нарушение высвечивается при выходе из строя горелки. После появления кода ошибки потребуется проверить, насколько наполнена система теплоносителем. При необходимости лишний воздух стравляется, обычно он застаивается в радиаторах или циркуляционном насосе. Если эти манипуляции не помогли, потребуется проверить работоспособность ограничителя температуры.

Чтобы это сделать, необходимо провести следующие манипуляции:

• отключить все кабели, подсоединенные к датчику;
• проверить, проходит ли ток через ограничитель;
• если ограничитель не исправен, его следует снять;
• после демонтажа место элемента смазывают теплопроводящей пастой;

• монтируется новый ограничитель температуры;
• чтобы разблокировать элемент в системе, требуется набрать по очереди кнопки mode и ok;
• вновь разжечь котел.

Если проверка и смена ограничителя температуры не помогла, требуется проверить не заблокирован ли газовый топочный автомат. При его выходе из строя лучше обратиться в сервис.

Если ошибка не сбрасывается

Чаще всего от сброса ошибки пользователь ожидает повторного запуска котла. Но, что если, например, котел в ошибке из-за того, что он перегрелся, т.е. достигнута критическая температура теплоносителя? В этом случае совершать очередные попытки розжига нет никакого смысла, до тех пор, пока неисправность не будет устранена (в случае примера, до тех пор, пока теплообменник не остынет и аварийный термостат перегрева не замкнет контакты).

Или, например, если контакты пневмореле по какой-то причине постоянно замкнуты (залипли или есть паразитная тяга дымохода). Постоянно замкнутые контакты пневмореле – это ситуация аварийная, и до тех пор пока это не будет устранено – сбросить ошибку не удастся, просто потому, что плата постоянно будет видеть эту неисправность.

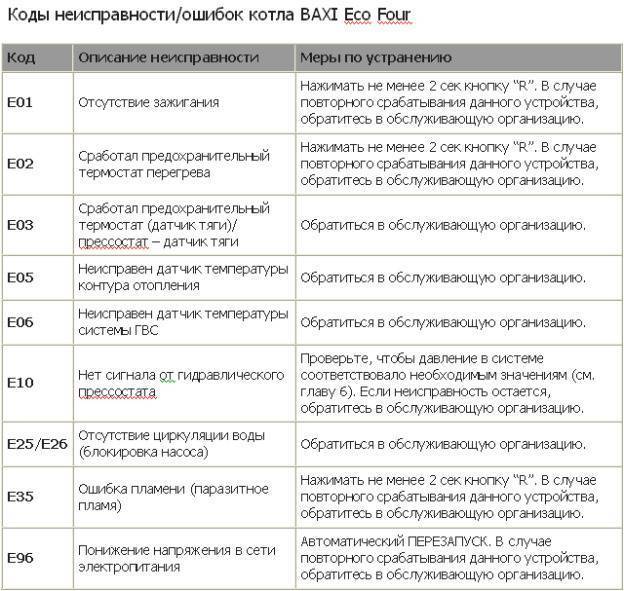

Некоторые ошибки котла не требуют сброса в принципе, а требуют устранить неисправность (аварийный сигнал с датчика). Например, ошибка Е06 на Ecofour обрыв датчика температуры или короткое замыкание. Проблему с датчиком сбросом ошибки не устранить, его только можно заменить на исправный и тогда ошибка исчезнет. При этом, котел имеет альтернативный алгоритм работы и команды розжига горелки не заблокированы – котел будет работать и одновременно сигнализировать об ошибке.

Или ошибка E10 – недостаточно воды в котле. Эту ошибку не нужно сбрасывать – нужно устранить причину, то есть добавить воды в котел, тогда аварийный сигнал пропадет и котел сам запустится. То есть, при возникновении ошибки, нужно сначала как минимум найти ее описание, понять с чем приблизительно может быть связана проблема.

В редких случаях ошибка газового котла может не сбрасываться из-за неправильных действий пользователя или сложного алгоритма сброса. На практике иногда случаются случаи, когда пользователю не удается сделать сброс самостоятельно, кнопку держат недостаточное время или наоборот слишком долго. Если источником ошибки не является какой-либо постоянный аварийный сигнал с датчика, то после сброса должна быть обязательно совершена очередная попытка розжига котла.

Например, ошибка бакси E01 (нет розжига). Отсутствие розжига не является постоянным сигналом с датчика, поэтому после ее сброса котел совершит очередной цикл: запустит насос, вентилятор, откроет газовый клапан и будет генерировать искру. Вот если очередная попытка (или несколько попыток) будет неудачна, тогда ошибка E01 появится снова. Если пользователь утверждает, что она не сбрасывается, значит, что он либо что-то не так делает, либо есть проблема с кнопкой сброса.

Проблема кнопки сброса встречается еще реже, но не исключена. Если плата установлена в корпусе панели котла неправильно (с перекосом) и контактная площадка кнопки не достает физически до контактной площадки на плате – никакого сброса не получится. Это редкие проблемы, но они случаются в реальной жизни:

Коды ошибок газового котла Viessmann: методы поиска поломки и восстановления работоспособности

У автономного отопления есть ряд веских преимуществ в сравнении с централизованным. Это доступные цены, экономичность и высокая эффективность. Для организации независимой отопительной системы нужен котел, способный не только отлично работать, но и не создавать проблем.

Исключить проблемы помогут модели нового поколения с интеллектуальными устройствами управления и многоуровневой защитой. К примеру, газовый котел Viessmann ошибки “подскажет” сам. Умный агрегат отобразит на дисплее буквенно-цифровой код назревающего сбоя в работе и уже произошедшей поломки.

Мы расскажем, как по коду определить, в каком из узлов или систем агрегата произошло нарушение. Подскажем, как найти неполадку и своевременно исправить ситуацию, чтобы предупредить более серьезную проблему. Владельцу агрегата останется только решить, сам он будет ремонтировать или вызовет мастера.

Устройство

Конструкция настенных котлов Viessmann Vitopend 100-W ничем не уступает наиболее продвинутым современным разработкам наиболее передовых производителей.

Основные узлы котла:

• Газовая горелка атмосферного типа.
• Теплообменник.
• Мембранный расширительный бак.
• Вентилятор для вывода продуктов горения.
• Гидравлическая группа, состоящая из трехходового крана, вторичного теплообменника, циркуляционного насоса и соединительных трубопроводов.
• Электронная плата управления, система датчиков, наружная панель с дисплеем.

Теплоноситель поступает в котел из отопительного контура. Проходя по теплообменнику он нагревается, после чего сразу поступает на вторичный пластинчатый теплообменник, где отдает часть тепловой энергии на нагрев горячей бытовой воды.

Затем в трехходовом кране он приобретает заданную программой температуру, для чего производится смешивание горячего и остывшего обратного потоков. После этого жидкость опять поступает в отопительный контур.

Работа всех элементов постоянно контролируется системой датчиков, соединенных с платой управления.
