Рабочее давление в системе отопления

Причины нестабильности давления в сети и способы его регулировки

Наиболее распространённой причиной снижения давления в системе является утечка воды. К самым «слабым» местам относятся места стыков трубопровода с теплогенератором или отопительным прибором. Реже трубу прорывает в произвольном месте, если хозяин не уследил за её износом или же приобрёл изначально бракованное изделие.

Самый верный показатель наличия течи — снижение статического давления, измерить которое можно, отключив насос.

Если и статическое давление в системе отопления закрытого типа находится в норме, проверить необходимо сами насосы. Для поиска места протечки один за другим отключают разные участки системы, наблюдая за уровнем давления. После определения повреждённого участка трубопровода его отключают от системы для ремонта.

Если течь так и не была найдена, а давление теплоносителя продолжает снижаться, необходимо вызвать специалистов. Освободив отопительную систему от воды и закачав в неё воздух, они быстро определят «пробоину» по струе вырывающегося воздуха. В случае если трубы укрыты в полу или в межпотолочном пространстве, специалисты используют сканер для обнаружения избыточной влажности, позволяющий с точностью до нескольких сантиметров обнаружить невидимую трещину в трубе.

Второй виновник падения давления — неисправности котельного оборудования. Среди факторов, из-за которых падает давление в газовом котле, выделяют четыре основных:

повреждённая камера расширительного бака;
вызванное гидроударом разрушение битермического теплообменника;
возникновение в теплообменнике микротрещин (из-за естественного износа металла, заводского брака или профилактических промывок);
обилие накипи в теплообменнике (вечная проблема регионов с жёсткой водой).

Любая из вышеперечисленных проблем решается. Интегрированный в котёл расширительный бак можно заглушить, заменив его внешним аналогом. Неисправный теплообменник в большинстве случаев можно запаять. Жёсткость воды легко снижается при использовании специальных добавок. Однако перед тем, как поднять давление в котле отопления самостоятельно, лучше проконсультироваться с квалифицированным инженером, специализирующемся на обслуживании котлов.

Ещё более опасна ситуация, когда давление воды в системе отопления частного дома бесконтрольно повышается. Рост давления провоцируют:

остановка тока теплоносителя по контуру;
засорение грязевика или другого фильтра;
вызванная сбоем автоматики или ошибкой человека постоянная подпитка системы;
возникновение воздушных пробок;
перекрытие задвижки по направлению течения теплоносителя;
ошибочно выполненный расчёт давления для расширительного бака или его недостаточная вместительность (давление внутри ёмкости должно быть на 1/5 меньше, нежели системное, а вместительность должна равняться десятой части объёма всего теплоносителя в сети);
возникновение трещин в мембране расширительного бака (если не предусмотрена возможность смены мембраны, бак придётся менять полностью).

Падение давление в отопительном контуре

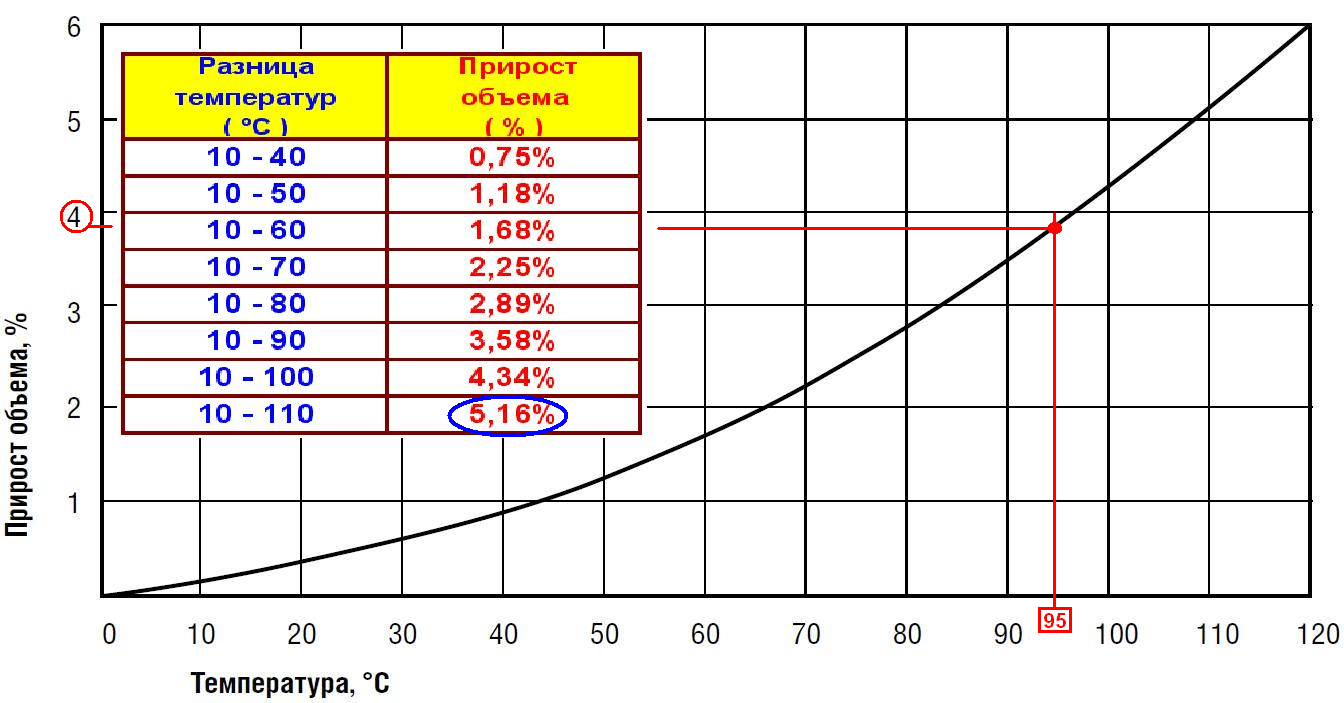

Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.

Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:

Не нужно следить за уровнем жидкости в контуре.
Простота в монтаже.
Возможность применения альтернативных теплоносителей.
Возможность организации нескольких контуров.
Возможность реализации системы тёплых полов.

Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.

Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:

Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.

Образование протечки в трубопроводах или радиаторах.
Неисправность теплообменника котла.
Повреждение мембраны в расширительном бачке.
Наличие воздушных пробок.

Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.

Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

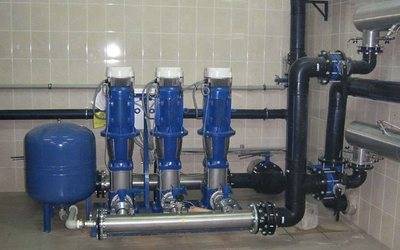

Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

в домах высотой до 5 этажей 2—4 атм;
в зданиях до 10 этажей 4—7 атм;
в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
Динамическим называют напор, с которым вода движется по системе.
Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

для зданий до 5 этажей – 3-5 атмосфер;
в девятиэтажных домах – это 5-7 атм;
в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

на выходе и на входе из отопительного котла;
с двух сторон циркуляционного насоса;
по обе стороны фильтров;
в точках системы, расположенных на разной высоте (максимальной и минимальной);
поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

на сильный перегрев воды;
сечение труб не соответствует норме (меньше, чем требуется);
засорение труб и отложения в приборах отопления;
наличие воздушных пробок;
производительность насоса выше, чем требуется;
в системе перекрыты какие-либо ее узлы.

При понижении:

о нарушении целостности системы и утечке теплоносителя;
поломка или сбой в работе насоса;
может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
отток теплоносителя из отопительного в контур носителя;
засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

проводить диагностику;
чистить ее элементы;
проверять работоспособность измерительных приборов.

2 тыс. 1.4 тыс. 6 мин.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

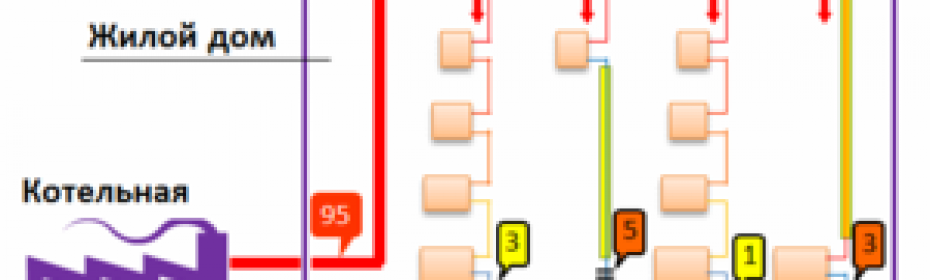

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Нормативная база, регулирующая рабочее давление в системе отопления

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 5, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

5-эт. дом – 2-4,0 атмосферы;
10 – 4-7,0;
свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

при нагреве 130°C, давление составляет 1,70-1,90 атм;
140° — 2,60-2,70;
150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Причины нестабильного давления

В многоквартирном доме, особенно если он уже достаточно давно введен в эксплуатацию, жильцы часто начинают самовольную замену отопительных приборов. Это часто приводит к снижению давления, оттого невольными жертвами становятся все жильцы многоэтажного дома. Причин изменения показателей достаточно много:

Диаметр труб. При проектировании теплопровода был задан необходимый диаметр труб, чтобы обеспечить соответствующее давление. В результате самовольной замены труб на отдельных участках оно увеличивается (если замена произведена на трубы меньшего диаметра) или снижается (если диаметр труб больше).
Воздушные пробки. В процессе ремонтных работ или в результате химической реакции теплоносителя и отопительных приборов в системе может образоваться воздушная пробка. Она значительно затрудняет циркуляцию теплоносителя, в результате чего снижается нагрузка.
Износ отопительных приборов, трубопровода и запорной арматуры. С годами в процессе эксплуатации основные узлы трубопровода разрушаются. Кроме того, в отопительных приборах и трубах постоянно выполняется отложение накипи, мусора и прочих примесей. Это значительно ухудшает качество теплоносителя и снижает его нагрузку.
Аварийный случай. Если в результате износа оборудования или некачественно выполненных ремонтно-монтажных работ образовалась протечка теплоносителя, то нагрузка снижается.
Во время запуска системы. Чтобы наполнить все отопительные приборы теплоносителем, давление значительно превышает рабочее.

Засоренный трубопровод до и после очистки

Очень часто при проведении испытаний под действием повышенных нагрузок в изношенной системе образуются протечки. Поэтому прежде необходимо заменить ветхое оборудование и устранить явные поломки.

Перепады давления

Причин изменения давления достаточно много, для эффективного отопления их необходимо устранить. Это легче сделать для частного дома с автономной системой отопления, но некоторые мероприятия возможны и для многоэтажки:

При замене труб важно, чтобы новые трубы были такого же диаметра, как и старые. Правда, в условиях многоквартирного дома нельзя уследить за соседями сверху или снизу, остается надеяться на их благоразумие

В случае, если такое произошло, необходимо обратиться в организацию, отвечающую за эксплуатацию теплопровода. Они должны выяснить причины изменений. На каждом отопительном радиаторе установлено приспособление для выпуска воздуха, называется оно краном Маевского. О завоздушенности говорит неравномерный нагрев радиатора, посторонние шумы и вибрация в системе. В этом случае необходимо открыть кран Маевского с помощью специального ключа или отвертки и выпустить воздух. С воздухом будет вытекать вода, поэтому нужно предварительно поставить емкость для нее. С помощью крана Маевского выпускается воздух из радиатора. Чтобы выпустить воздух из системы, в самой высокой её точке устраивается автоматический воздухоотводчик. В случае износа оборудования необходимо заменить все старые батареи и проржавелую запорную арматуру. Также нужно промыть трубопровод, но для многоэтажного дома промывку выполняет организация, отвечающая за состояние отопительной системы в доме. Такие мероприятия помогут повысить давление. Если произошел аварийный случай, необходимо срочно сообщить мастеру на участке, который перекроет подачу теплоносителя и выполнит ремонт трубопровода либо вызовет бригаду квалифицированных специалистов, в зависимости от масштабов происшествия.

Кран Маевского на радиаторе для спуска воздуха

Под действием высокой температуры пластиковые трубы могут несколько расширяться.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

температура горячего ресурса завышена против установленной нормы;
диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
формирование воздушных пробок в концевых радиаторах этажей;
использование центробежных насосов большей мощности, чем предусмотрено планом;
часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

аварийные ситуации, когда происходит разрыв подающих трубопроводов;
неисправность или неудовлетворительная работа циркуляционного насоса;
выход из строя блока безопасности;
разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
При закипании ресурса в теплообменнике – через сбросной клапан.
Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора

Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента

Виды давления теплоносителя

Давление в системе отопления – сложное понятие, оно разделяется на несколько видов:

Рабочее – постоянно присутствует в системе на протяжении всего отопительного периода.
Максимальное (предельное) рабочее – производители указывают в паспортах радиаторов и котлов.
Статическое – измеряют при отключённом котле, неработающем циркуляционном насосе, теплоносителе комнатной температуры при полностью заполненной системе, т.е. это давление столба жидкости в трубах и радиаторах.
Динамическое – создаётся циркуляционным насосом и служит для перемещения теплоносителя по контурам.
Опрессовочное (испытательное) – кратковременно повышается при гидравлических испытаниях на прочность конструкционных элементов и плотность (выявление протечек в соединениях).

Параметры сильно различаются в многоквартирных домах разной этажности и в индивидуальных постройках.
