Разновидности оборудования

Устройство встраивается в магистраль, по которой топливо подается в дом. В многоэтажках такие приборы устанавливаются в каждой квартире.

Варианты учета

• Механический. Поток каким-либо образом приводит в действие механизм передачи вращения. Он активирует счетное устройство.
• Электронный. При прохождении определенного объема газовой смеси датчиком формируется импульс. Их количество учитывается, а потом пересчитывается в показатели расхода. Полученный результат выводится на жк-монитор.

Чтобы правильно выбрать, какой счетчик газа лучше поставить в квартире, начать нужно с типа устройства. Их существует несколько. В своей работе оборудование использует различные принципы определения расхода смеси. Вот бытовые разновидности.

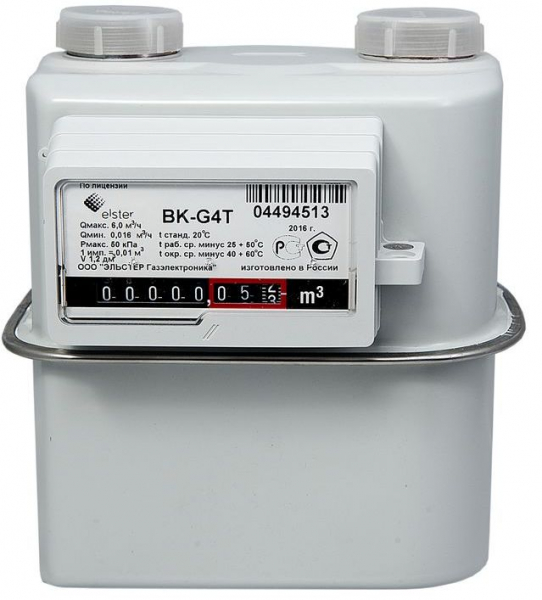

Диафрагменный (мембранный)

Используется для учета небольших газовых потоков. Механический энергонезависимый аппарат камерного типа, разделен на два отсека. В верхнем находятся патрубки для ввода и вывода потока. Внутри корпуса установлен диафрагменный измерительный механизм.

Точность измерений определяет количество камер-диафрагм. Минимум их бывает две. При наполнении одной происходит вытеснение смеси из другой. Перемещение диафрагм учитывается счетным элементом.

Мембранные счетчики отличаются простой конструкцией. Это дает им возможность служить долго, около двадцати лет. Оборудование экономично, неприхотливо в обслуживании. Срок поверки диафрагменных моделей — 10 лет. Недостатком считают значительные размеры корпуса. Поэтому его сложно хорошо замаскировать. Еще один минус — они считаются шумными. Если через них проходит большой объем, могут неприятно посвистывать.

Роторный (ротационный)

Компактный механический аппарат. Может устанавливаться только на вертикальную трубу с четкой ориентацией по направлению движения потока. Два размещенных в корпусе ротора вращаются, пропуская определенное количество смеси. Число их оборотов учитывается и переводится в показания. Устройство имеет хорошую точность с небольшой погрешностью.Работает тихо, имеет высокую пропускную способность, долговечно, энергонезависимо, компактно.

Способно переносить небольшие перегрузки. Основной недостаток связан с механическим принципом работы. Это короткий межповерочный интервал в 5 лет. Трущиеся детали быстро изнашиваются и требуют замены.

Ультразвуковой

Электронное оборудование с возможностью встраивать систему автоматической передачи показаний. Оценивают разницу в скорости прохождения ультразвукового сигнала через газовую подвижную среду. Отличаются высокой точностью измерений. Выпускаются в корпусах повышенной прочности. Их можно поставить в помещении или на улице.

Ряд моделей дополнительно оснащается блоком памяти, способным зафиксировать и сохранить показания за 12 месяцев эксплуатации. Межповерочный интервал составляет 6 лет. Недостатком этого типа аппаратов считается энергозависимость. Цена выше, чем у механических аналогов.

Электронные устройства, которые могут устанавливаться в магистраль, направленную горизонтально либо вертикально. Принцип работы прост. Проходящая через сопло струя смеси воздействует на пьезоэлемент. Он генерирует импульсы, которые учитываются счетным элементом и преобразуются в показания. Струйные приборы долговечны и очень надежны. Межповерочный интервал разных моделей составляет 7-12 лет. Расходомер энергозависим, работает от батарейки. Очень чувствителен к качеству смеси. Подача недостаточно очищенного газа спровоцирует поломку. Помимо этого, прибор реагирует на колебания температур.

Даже небольшие отрицательные значения увеличивают погрешность измерений до 25% и более. Поэтому их использование на улице запрещено. Для квартир они разрешены.

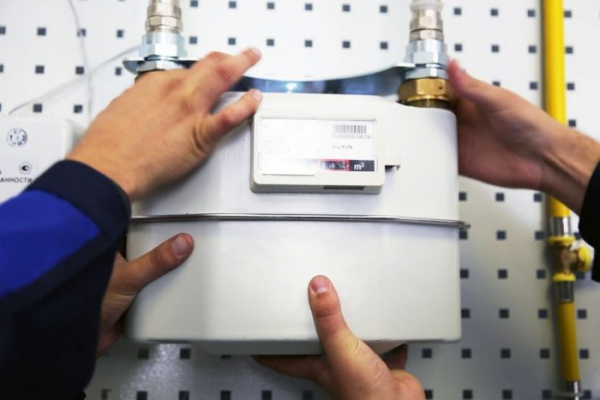

Советы по установке

Теперь, когда вы знаете, как выбрать газовый счетчик в квартиру, следует узнать ответ на еще один важный вопрос – как установить в квартире счетчик на газ? На первом этапе необходимо необходимо подать заявление о монтаже газового счетчика в квартире в газовой организации.

Помните! Без получения разрешения из специализированной организации вы не можете приступать к монтажным работам.

Планируя монтаж, следует помнить и о некоторых требованиях к этому процессу. Разработайте проектную схему с соблюдением правил установки газовых счетчиков в квартире.

Высота расположения такого прибора должна составлять как минимум 1,6 метров

При этом важно оставить трехсантиметровый зазор между оборудованием и стеной. Так счетчик будет защищен от коррозийных процессов

В случае размещения счетчика в комнате следует по максимуму освободить пространство от источников тепла и влаги. Кроме того, необходимо обеспечить естественную вентиляцию комнаты. Счетчик нельзя размещать в застойной зоне помещения.

В проекте, указывающем, как установить газовый счетчик в квартире правильно, необходимо рассчитать радиусы изгибов трубы, оптимальную дистанцию между учетным прибором и тепловым оборудованием и прочие параметры, которые напрямую повлияют на производительность аппарата.

Когда разрешение будет получено, можно приступать к монтажу. Конечно, лучше поручить это дело специалистам: газовая служба после проверки выставит счет на услуги. При монтаже не забудьте о специальном пылеулавливающем фильтре. В случае его отсутствия счетчик не будет работать исправно.

Внимание! При монтаже счетчика будут проверяться газовые устройства и документация, поэтому заранее убедитесь, что с ними все в порядке. Мастер сразу сделает пометку в паспорте к поставленному счетчику, или вам придется обращаться в газовую службу для регистрации установки

После этого счетчик опломбируют, вы получите договор, подпишете акт приемки (2 экземпляра), акт ввода в эксплуатацию газового прибора (3 экземпляра) и договор на техобслуживание (3 экземпляра)

Мастер сразу сделает пометку в паспорте к поставленному счетчику, или вам придется обращаться в газовую службу для регистрации установки. После этого счетчик опломбируют, вы получите договор, подпишете акт приемки (2 экземпляра), акт ввода в эксплуатацию газового прибора (3 экземпляра) и договор на техобслуживание (3 экземпляра).

После подписания всех документов можно начинать использовать учетный прибор. Эти работы (с учетом покупки не самого дорого аппарата) обойдутся вам в среднем в 3-5 тысяч рублей.

Установка газового счетчика в квартире? фото

Теперь вы знаете, как поставить в квартире газовый счетчик, цены на разные приборы учета газопотребления и особенности их выбора. Осталось определиться с подходящей моделью, разработать проект установки, приобрести прибор – и обратиться к специалистам.

Как выбрать газовый счетчик?

Главная рекомендация относительно целесообразности покупки того или иного прибора должна исходить от представителей газовой компании, обслуживающей дом. Причины — их осведомленность об особенностях состояния газового контура, о качестве топлива, ремонтопригодности конкретного участка

Если говорить о том, на что обращают внимание владельцы квартир или домов, то в этом случае учитывают несколько факторов

Пропускная способность

Это главный вопрос, интересующий потребителей, так как чем больше срок эксплуатации прибора, тем дольше его можно использовать. Максимальный объем газа можно найти в паспорте устройства. Чтобы вычислить пропускную способность изделия, сначала суммируют потребление газовых приборов, имеющихся в жилье. Все данные легко найти в паспорте (плиты, колонки и т. д.). Потом к полученному результату добавляют как минимум 10%. Для бытовых нужд достаточно приборов, имеющих пропускную способность 1,6-6 м3.

1. Для одного потребителя (плиты) необходим газовый счетчик, имеющий максимальную пропускную способность 2,5-4 м3/ч (G-1.6, G-2 на табло).
2. Когда максимальный расход газа составляет 4-6 м3/ч, оптимален счетчик, имеющий обозначение G-2 или G-4.
3. Большой почасовой расход (6-16 м3) уже требует более серьезных приборов — от G-4 до G-10.

Для небольших котельных приобретают расходомеры, способные пропускать 10-40 м3/ч. Для примышленных предприятий выбирают максимально производительное оборудование — счетчики, предназначенные для работы с большим объемом газа: например, более 40 м3.

Условия эксплуатации

Для некоторых приборов крайне важно наличие термокомпенсатора (второе название — термокорректор). Этот элемент стабилизирует показания счетчика, если температура топлива отличается от нормы, составляющей 20°

Такие газовые расходомеры оптимальны для частных домов, если они будут располагаться на улице.

В холодный сезон газ в объеме сильно теряет, поэтому убытки несет поставщик. Жарким летом ситуация противоположная: из-за значительного расширения топлива «в накладе», наоборот, остается потребитель. О наличии термокомпенсатора свидетельствует литера «T» в названии модели.

Особенности конструкции

Широкий ассортимент подобных изделий дает возможность выбора лево- или правосторонних счетчиков. Направление подачи смеси — второй фактор, который учитывают. Совпадение диаметров соединительного патрубка и трубы — еще одно обязательное условие.

Для монтажа в квартирах диаметр резьбового соединения составляет ½ дюйма, для установки в частном доме ассортимент шире: подойдут ½ дюйма, ¾ или 1 дюйм. Для промышленных объектов используют трубы и фланцы большего диаметра.

Дата производства

На эти цифры лучше обращать внимание всегда. Такие приборы-счетчики, в отличие от других изделий, имеют особенность

Их срок эксплуатации начинается не после установки, его отсчет ведется с даты изготовления. Эти данные также можно найти в паспорте изделия.

На что обратить внимание при выборе газового счетчика

Помимо знаний о том, какие счетчики газа бывают, необходимо понимать важность некоторых параметров при выборе того или иного типа прибора. Об этих параметрах поговорим ниже:

Этот показатель подразумевает наибольшее количество газа, которое способен измерить прибор за определенный временной промежуток (как правило за час функционирования). Эту информацию можно найти на корпусе прибора в виде маркировки и в его паспорте.

Маркировка счетчика	Пропускная способность (кубометры в час)
G1,6	от 1,6 до 2,5
G2,5	от 2,5 до 4
G4	от 4 до 6
G6	от 6 до 10
G10	от 10 до 16

Учтите, что пропускная способность должна быть больше, нежели планируемый максимальный газовый расход.

Что касается конструктивных особенностей, учтите следующее:

• С какой стороны будет подаваться газ (справа или слева). По этому принципу счетчики делятся на правосторонние и левосторонние. Узнать направление движения «голубого» топлива можно по стрелкам, которые обозначены на корпусе. От этого параметра зависит схема подключения счетчика.
• Диаметр подводящей трубы. В основном диаметр доставляет 0,5 дюйма, треть дюйма или 1 дюйм.
• Межосевое расстояние резьбовых соединений. Эти расстояния должны совпадать и могут составлять от 11 до 25 см и более (зависит от пропускной способности счетчика).

Прибор учета газа способен функционировать в температурном режиме от -40 до +40 °С. Но доверять показаниям счетчика при перепадах сомнительно из-за свойств газа (сжимается при понижении температуры, расширяется при повышении). Помимо этого, на показания прибора может повлиять и атмосферное давление. Поэтому, чтобы не переплачивать за газ в летний период, было бы целесообразно установить счетчик с термокорректором. Такого рода приборы стоят дороже, поэтому их установка оправдана там, где имеются непростые условия для работы (например, на улице).

Газовые счетчики и другое учетное оборудование, согласно действующему закону, должны регулярно проверяться. Первую проверку делает завод, изготовивший прибор тут же, после производства. Данные записываются в тех. паспорт. Следующая проверка будет отсчитываться именно с этой даты

Поэтому важно ознакомиться с документами на прибор и определить, когда была проведена первая поверка. Это позволить избежать неприятных сюрпризов

Кроме вышеперечисленных параметров, обратите внимание на место, где будет устанавливаться счетчик, создаваемый им уровень шума, габариты, цену прибора и срок его службы

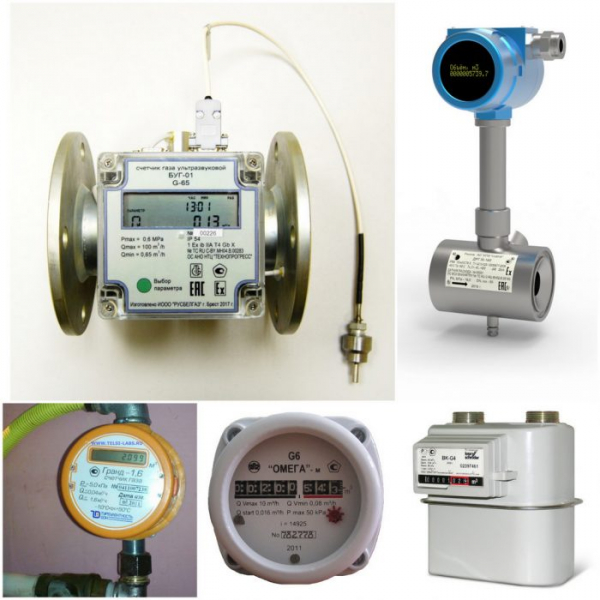

Виды приборов учёта

Выбирать, где купить газовый счётчик, нужно только узнав, какие бывают виды данных приборов учёта. Эта информация поможет найти оптимальную модель с максимумом достоинств и минимумом недостатков.

Классификация по типу механизма:

1. Механические. Устройства этого вида пользуются популярностью благодаря своей низкой стоимости, надёжности и простоте конструкции. Они подходят для квартиры или частного дома. Среди их недостатков называют высокий уровень шума во время работы и неспособность нормально функционировать в условиях высоких или низких температур.
2. Электронные (автоматические). Модели этого вида отличаются небольшим размером, малым весом, бесшумной работой и наличием электронного дисплея. Кроме этого, они не боятся перепадов температур и выдают данные с минимальной погрешностью. При этом такие устройства стоят дорого и позволить себе их покупку могут далеко не все.

Классификация по назначению:

1. Бытовые. Счётчики этого вида предназначены для использования в квартирах и частных домах. Они имеют стандартные типоразмеры и рассчитываются на небольшое рабочее давление в системе. Чаще всего их стоимость не превышает 5-7 тыс. рублей, что делает их доступными всем потребителям голубого топлива.
2. Промышленные. Модели данного типа применяют на промышленных предприятиях, где имеется большой расход газа. Такие устройства выдерживают высокое давление в системе, а также имеют ощутимую разницу между максимальной и минимальной рабочей температурой.

Классификация по типу конструкции:

1. Мембранный. Этот прибор считается наиболее универсальным, так как подходит для использования в быту и на производстве. Он имеет сравнительно невысокую стоимость, а также отличается точность выдаваемых данных. Минусами мембранных моделей являются большой вес и чувствительность к нагрузкам.
2. Турбинный. Такой аппарат стоит дорого и редко используется даже в промышленности. Он точно фиксирует расход голубого топлива и передаёт данные на компьютер владельца или сервер обслуживающей компании.
3. Ротационный. Техника этого типа считается наиболее надёжной и долговечной. Она не боится чрезмерных нагрузок и обладает достаточной пропускной способностью. Также к преимуществам относят высокую точность, компактность и малый вес. Единственным минусом является большая цена, обусловленная наличием в конструкции дорогостоящих элементов.
4. Струйный. Такой счётчик имеет простую конструкцию и отличается низкой чувствительностью к различным факторам (загрязнение газа, перепады температуры и давления) При этом он обладает внушительными габаритами и требует сложного монтажа.
5. Ультразвуковой. Этот прибор используется редко. Он чувствителен к перекосам потока газа и восприимчив к влаге. При этом устройство монтируется на трубопроводы любых размеров и выдаёт точные данные.

Когда, как и для чего проводится проверка счетчика

Законодательство РФ гласит о том, что проверять газовые приборы учета могут только те организации, у которых есть вся необходимые документы и специалисты нужного уровня. Сразу стоит отметить, что денежные траты по проверке счетчика взимаются с его хозяина. Прибор в нужную организацию доставляет также владелец.

 Поверка счетчика проходит следующим образом:

1. Между владельцем счетчика и газовой компанией составляется и подписывается «Акт о демонтаже счетчика газа для проведения периодической поверки. Документ формируется в 2-х экземплярах.
2. Прежде чем счетчик демонтируется, его проверяют по следующим пунктам:

• состояние пломб (их наличие, сохранена ли целостность, совпадают ли номера на подводящих трубах);
• пломбы счетного механизма и корпуса прибора (целостность, наличие);
• отсутствие механических повреждений на счетчике и его внешний вид в целом;
• информация о счетчике (номер, где изготовлен, когда был выпущен, дата и показания последней поверки);
• как функционирует счетчик.

Когда поверка проводится, счетчик разбирают, чистят, смазывают. Такие мероприятия способны увеличивать срок службы газового счетчика. А после того, как поверка завершена, специалистом выдается заключение, которое может содержать один из двух выводов:

1. Прибор учета газа исправен и может использоваться дальше. В сертификат вписывается дата проверки, ставиться клеймо и печать, документ подписывается специалистом, проводившим поверку.
2. Прибор учета газа неисправен и не может использоваться. При таком развитии событий придется приобретать и производить монтаж нового счетчика.

Прежде чем сдавать прибор на поверку, убедитесь в наличии удостоверения у проверяющего специалиста.

Кроме плановых проверок счетчиков газа, может возникнуть необходимость во внеочередной. Такая ситуация может возникнуть при следующих обстоятельствах:

• у вас возникли подозрения в том, что прибор показывает неверные данные;
• счетчик давно не проходил никаких проверок (реконсервация);
• изменено положение пломбы;
• механическое повреждение счетчика или подозрение на их наличие;
• состояние пломбы или дополнительного клейма нарушены;

Обо всех возникающих проблемах и подозрениях хозяин счетчика должен сообщать контролирующим органам самостоятельно.

ВАЖНО! Не проводя поверку, эксплуатировать прибор недопустимо!

Будьте бдительны и не переплачивайте за то, на чем можно сэкономить!

ВИДЫ ГАЗОВЫХ СЧЁТЧИКОВ. УСТРОЙСТВО СЧЁТЧИКОВ ГАЗА И ПРИНЦИП ИХ РАБОТЫ.

Мембранные (диафрагменные, камерные) газовые счётчики. Мембранный счетчик газа (ещё их называют: диафрагменный или камерный) – это газовый счетчик, принцип действия которого основан на том, что при помощи различных подвижных преобразовательных элементов газ разделяют на доли объема, а затем производят их циклическое суммирование.

Диафрагменный газовый счетчик (рис. 1) состоит из: Корпуса 1, крышки 2, измерительного механизма 3, кривошипно-рычажного механизма 4, связывающего подвижные части диафрагм (мембран) с верхними клапанами 5 газораспределительного устройства, сёдел клапана (нижняя часть распределительного устройства) и счетного механизма.

Корпус и крышка счетчика могут быть: — стальными, штампованными с покрытием против искрообразования и коррозии. Соединение стального штампованного корпуса и крышки осуществляется посредством герметизирующего материала и стяжной пластины 6, они обеспечивают плотное прилегание двух частей друг к другу; — алюминиевыми, литыми.

Корпус и крышка счетчика в таком исполнении герметично закрываются при помощи специальных прокладок и комплекта винтов, один из винтов выполняет роль пломбы. Детали и узлы измерительного механизма для мембранных счетчиков обычно изготавливают из пластмасс. Применение пластмассовых измерительных механизмов значительно снижает себестоимость продукции, увеличивает стойкость к воздействию химических компонентов находящихся в газе, значительно уменьшает коэффициент трения в движущихся частях счётного механизма, и препятствует обману или остановке счётчика при помощи различных магнитов.

В зависимости от конструкции, класса (объемов измеряемого газа) измерительный механизм может состоять из двух или четырех камер. Принципиальная схема работы диафрагменного счетчика показана на рисунке 1.1.

Принцип работы счетчика газа: а) измеряемый поток газа, через входной патрубок, поступает в верхнюю полость корпуса и далее через открытый клапан в камеру номер 2. Увеличение объема газа в камере 2 вызывает перемещение диафрагмы и вытеснение газа из камеры номер 1 на выход из щели седла клапана и далее в выходной патрубок газового счетчика. После приближения рычага диафрагмы к стенке камеры номер 1 диафрагма останавливается в результате переключения клапанных групп. Подвижная часть клапана камер номер 1 и 2 полностью перекрывает сёдла клапанов этих камер, отключая этот камерный блок. б) Клапан камер 3 и 4 открывает вход газа из верхней полости корпуса счотчика в камеру номер 3, наполняет ее, что вызывает перемещение диафрагмы и вытеснение газа из камеры 4 в выходной патрубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры номер 4 диафрагма останавливается в результате отключения клапанного блока камер 3 и 4. в) Клапан камер 1 и 2 открывает вход газа из верхней полости корпуса счетчика в камеру 7. При подаче газа в камеру 1 диафрагма 1 и 2 перемещается, вытесняя газ из камеры номер 2 в выходной парубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры 2 диафрагма останавливается в результате отключения клапанного блока камер номер 1 и 2. г) Клапан камер 3 и 4 открывает вход газа из верхней полости корпуса счотчика в камеру 4. При подаче газа в камеру 4 диафрагма 3 и 4 перемешается и вытесняет газ из камеры 3 в выходной патрубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры номер 3 диафрагма останавливается в результате отключения клапанного блока 3 и 4.

Этот процесс повторяется периодически. Счетный механизм считает число ходов диафрагм (число циклов работы измерительного механизма — n). За каждый цикл вытесняется объем газа Vц равный сумме объемов камер 1, 2, 3, 4. Один полный оборот выходной оси (измерительного механизма) соответствует 16-ти циклам.

Виды расходомеров для газа и основные критерии их классификации

Счетчик газа – это специальный прибор, предназначенный для измерения расхода топлива и встраиваемый в магистраль, до точки потребления. Могут монтироваться как внутри помещений, в которых возможно поддержание плюсовых температур в любое время года, так и на улице, что наиболее характерно для частных домов. Но во втором случае следует выбирать приборы с термокорректировкой, предназначенные для эксплуатации в температурном режиме от -40 °C и до +40 °C. Такие счетчики имеют специальную маркировку, обозначаемую буквой «Т».

В зависимости от способа учета расхода, все счетчики делятся на механические приборы и электронные устройства. В первых моделях учет обеспечивается за счет работы различных вращающихся механизмов, а во втором – потребление определяется благодаря электронным импульсам, улавливаемых специальными датчиками. В каждом из этих двух больших видов счетчиков представлены устройства, существенно отличающиеся между собой конструкцией и принципом работы. Но при этом, независимо от вида, все счетчики газа состоят из следующих основных элементов:

• корпуса;
• расходомера;
• вычислителя.

Важно при выборе газового счетчика знать, что их можно разделить на три типа и по другому критерию – по назначению:

• бытовые устройства, предназначенные для установки в квартирах и частных домах;
• коммунально-бытовые приборы, обеспечивающие учет потребления в многоквартирных домах и на других объектах коммунального назначения;
• промышленные. Основная область применения – газовые хозяйства, различные производственные предприятия и т.д.

Основным отличием между приборами разных групп следует считать их пропускную способность. Например, бытовые счетчики могут обеспечивать прокачку от 1,6 до 6 м3 за час. В зависимости от этого параметра и особенностей газопотребления в доме и подбирается прибор. Для одной газовой плиты достаточно счетчика с самой маленькой пропускной способностью, а в том случае, если установлен котел, нужно учесть его мощность и выбрать модель с соответствующими параметрами.

Пропускная способность коммунально-бытовых расходомеров составляет 10-40 м3, а для промышленных счетчиков этот параметр равен 40 м3 и более, в зависимости от модели.

Этапы монтажа

Правила установки счетчиков предусматривают определенные шаги, которые нужно осуществлять последовательно:

1. Сначала следует подать заявление в службу Горгаза. Специалист может быть прислан именно отсюда. Кроме того, у вас есть право воспользоваться услугами частной компании, которая обладает лицензией на проведение таких работ. Учтите, что вместе с заявлением вам нужно будет подать копию технического паспорта квартиры, а также своих личных документов.
2. Осмотр вашей жилой площади специалистом службы. Он сможет вам уточнить стоимость работы и сделать проект установки.
3. Теперь вы можете приступить к установке аппарата. То есть газовщики сделают это сами. Однако учтите, что все комплектующие лучше купить самостоятельно. Так работа обойдется дешевле.
4. После монтажа вам будет выдан исполнительный акт, а также квитанция, подтверждающая то, что услуги были оплачены.
5. Следующим шагом станет установка пломбы на счетчик, а также его регистрация в газовой службе. Только после этого вы сможете оплачивать газ по установленному прибору.

Если у вас произошли проблемы с работой аппарата или он был случайно поврежден, то требуется обязательно обратиться к специалистам. Это поможет вам не получить штраф от контролирующих органов. Кроме того, вы избежите огромной опасности, которую таит в себе утечка газа.
