Давление воды в трубопроводе - учебник сантехника

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

Сопротивление трубы на прямых участках.
Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

расход воды;
материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.

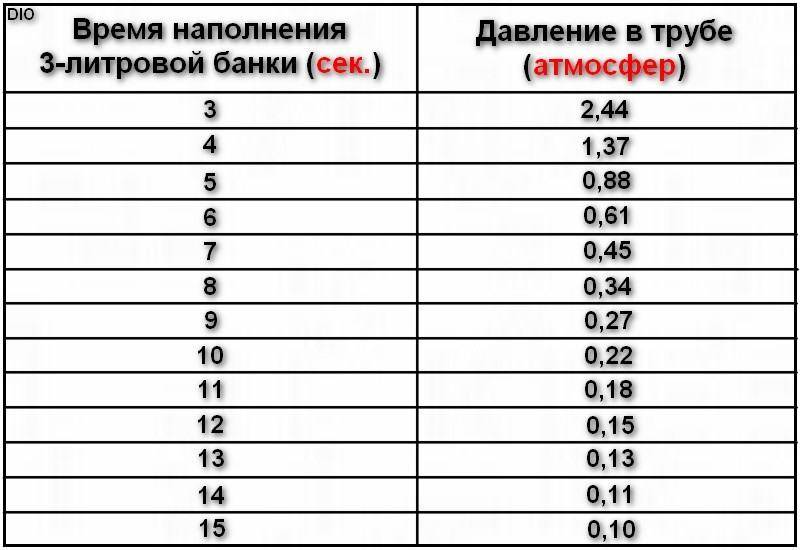

Нормативы на давление воды в водопроводе в квартире + как его измерить и что делать, если нет напора

Современный быт невозможно представить без водопровода в квартире. Водоснабжение — это сложный и многофункциональный процесс, работа которого для нормальной жизнедеятельности человека должна быть обеспечена круглосуточно и с требуемым напором. Хотя с последним часто могут возникать проблемы.

В этом материале разберем, какой существует норматив на давление воды в водопроводе в квартире и что можно предпринять, если предписанные стандарты не соблюдаются. Эта информация будет полезной потребителям услуги водоснабжения в многоквартирном доме.

Изложенный материал дополним наглядными фотоматериалами и видеосоветами по монтажу оборудования, позволяющего повысить давление в водопроводе.

Стандарты по давлению воды

В нормативных документах, регламентирующих стандарты, касающиеся системы водоснабжения, встречаются такие параметры, как давление воды и минимальный свободный напор.

Величины для измерения давления

Для того чтобы правильно понимать указываемые в документах нормы, предписывающие с каким давлением должна подаваться вода в систему водопровода многоквартирного дома, необходимо представлять взаимосвязь этих величин.

Если коротко, то давление воды характеризует силу, действующую на препятствие, имеющееся на пути потока. Таким образом, давление обладает потенциальной энергией.

В движущейся же жидкости давления нет, а вот напор, сравнимый с кинетической энергией и представляющий собой линейную единицу, максимален.
Встречающийся в нормативных документах показатель свободного напора означает наименьшую высоту на которую требуется поднять воду, с учётом потерь на преодоление сопротивления труб, над уровнем земли для достижения ею точки водоразбора.
Обе эти величины могут переходить друг в друга.

Для примера, насосная станция многоквартирного дома, поднимающая воду на сорокаметровую высоту, создаёт на выходе давление водяного столба, равное 4 атм или 4 барам

Давление воды может измеряться в различных единицах. Так как 1 бар ≈ 0,99 физической атмосферы (атм), то условно эти величины приравнивают. 1 атм или 1 кг/см технической атмосферы (ат) соответствует напору, создаваемому 10 метровым водяным столбом.

В метрической системе мер за основную единицу для измерения давления принимается Паскаль. Для воды измерение проводится в мегапаскалях (МПа). К несистемным единицам относятся: бары, атмосферы, кгс/см2.

Нормативные показатели давления в трубопроводах

Основными нормативными документами, определяющими гарантированные водоснабжающей организацией значения давления воды в инженерных коммуникациях многоквартирного дома, являются:

Свод правил СП 30.13330.2016.

Причины перепадов давления

При разных условиях параметры теплоносителя могут меняться в большую или меньшую сторону. Причины падения нагрузки в системе:

Утечка воды. По мере уменьшения объема жидкости снижается нагрузка на внутренние стенки коммуникаций. При существенной утечке даже более сильный нагрев теплоносителя не обеспечит требуемый результат. Чаще всего обнаруживается нарушение герметичности расширительного бачка. В этом случае сложно обнаружить причину перепада нагрузки в системе, т. к. при появлении течи из мембраны бака вода остается внутри емкости. Предположить утечку можно по снижению интенсивности прогрева помещения, если при этом параметры теплоносителя и оборудования не менялись.
Другие участки, где высока вероятность нарушения герметичности: теплообменник котла (предохранительный клапан), микроповреждения труб, оборудования, чаще теплоноситель вытекает на участках, пораженных коррозией.
Выделение воздуха из горячей воды. Чтобы избежать подобных неприятностей, жидкость должна проходить деаэрацию перед заполнением труб.
Если в системе установлены алюминиевые батареи, то на начальном этапе их эксплуатации некоторый объем воды преобразуется: при этом выделяются составные компоненты (водород, кислород). При контакте с металлом кислород способствует появлению окисной пленки. Водород не накапливается внутри, а выводится посредством воздухоотводчика. По мере окисления внутренней поверхности радиаторов из алюминия придется периодически увеличивать объем теплоносителя, что позволяет обеспечивать требуемый уровень давления внутри системы.

Рост нагрузки на стенки труб и оборудования увеличивается в ряде случаев:

уменьшение просвета коммуникаций, что может быть вызвано засором;
воздушная пробка, что препятствует прохождению теплоносителя по трубам;
существенное увеличение температуры горячей воды, при закипании давление возрастает многократно.

Почему давление в водопроводе бывает слабым?

Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.

Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:

Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.
Неисправность насоса. На распределительной станции может выйти из строя насос, в результате темпы подачи воды многократно снизятся.
Нехватка электричества на насосной станции. Наверняка жители многоквартирных домов замечали, что при отключении электроэнергии перестает подаваться и вода.
Засорение водопроводных труб. Возможно, в систему попала окалина и прочий мусор, закупоривший внутреннее сечение.
Утечка воды. Из-за прорыва трубопровода давление в системе резко падает и не восстанавливается вплоть до устранения аварии.
Несколько проблем одновременно. Беда не приходит одна. Причины могут пересечься в самый неподходящий момент.

Основные положения гидравлического расчета

Рабочий носитель (жидкость, газ, пар), переносимый проектируемым трубопроводом, в силу своих особых физико-химических свойств определяет характер течения среды в данном трубопроводе. Одним из основных показателей характеризующих рабочий носитель, является динамическая вязкость, характеризуемая коэффициентом динамической вязкости – μ.

Инженер-физик Осборн Рейнольдс (Ирландия), занимавшийся изучением течения различных сред, в 1880 году провел серию испытаний, по результату которых было выведено понятие критерия Рейнолдса (Re) – безразмерной величины, описывающей характер потока жидкости в трубе. Расчет данного критерия проводится по формуле:

Критерий Рейнольдса (Re) дает понятие о соотношении сил инерции к силам вязкого трения в потоке жидкости. Значение критерия характеризует изменение соотношения указанных сил, что, в свою очередь, влияет на характер потока носителя в трубопроводе. Принято выделять следующие режимы потока жидкого носителя в трубе в зависимости от значения данного критерия:

ламинарный поток (Re<2300), при котором носитель-жидкость движется тонкими слоями, практически не смешивающимися друг с другом;
переходный режим (2300<Re<4000), который характеризуется нестабильной структурой потока, когда отдельные слои жидкости перемешиваются;
турбулентный поток (Re>4000) – устойчивый режим, при котором в каждой отдельной точке потока происходит изменение его направления и скорости, что в итоге приводит к выравниванию скорости движения потока по объему трубы.

Критерий Рейнольдса зависит от напора, с которым насос перекачивает жидкость, вязкости носителя при рабочей температуре и геометрических размеров используемой трубы (d, длина). Данный критерий является параметром подобия для течения жидкости,поэтому, используя его, можно осуществлять моделирование реального технологического процесса в уменьшенном масштабе, что удобно при проведении испытаний и экспериментов.

Проводя расчеты и вычисления по уравнениям, часть заданных неизвестных величин можно взять из специальных справочных источников. Профессор, доктор технических наук Ф. А. Шевелев разработал ряд таблиц для проведения точного расчета пропускной способности трубы. Таблицы включают значения параметров, характеризующих как сам трубопровод (размеры, материалы), так и их взаимосвязь с физико-химическими свойствами носителя. Кроме того, в литературе приводится таблица приближенных значений скоростей движения потока жидкости, пара,газа в трубе различного сечения.

Зачем нужны подобные расчеты

При составлении плана по возведению большого коттеджа, имеющего несколько ванных комнат, частной гостиницы, организации пожарной системы, очень важно обладать более-менее точной информацией о транспортирующих возможностях имеющейся трубы, беря в учет ее диаметр и давление в системе. Все дело в колебаниях напора во время пика потребления воды: такие явления довольно серьезно влияют на качество предоставляемых услуг

Кроме того, если водопровод не оснащен водосчетчиками, то при оплате за услуги коммунальных служб в расчет берется т.н. «проходимость трубы». В таком случае вполне логично выплывает вопрос о применяемых при этом тарифах.

Гидравлика

Гидравлика — это наука, изучающая законы равновесия и движения жидкостей и газов, в том числе паров жидкости, то есть воды. Если строго следовать научно-техническим канонам, то гидравлика, в отличие от теоретической гидромеханики, управляет сложным и строгим математическим аппаратом («Механика жидкостей и газов»), прежде всего, является технической наукой, главной задачей которой является решение проблем на практике. По этой причине разработка практических методов расчета в гидравлике очень часто предполагает использование различных предположений и допущений, во многих случаях ограничиваясь одномерными потоками в стационарных режимах. Во многих случаях используются результаты экспериментальных данных, которые после соответствующей математической обработки используются в качестве математических уравнений для решения целого ряда аналогичных задач.

Основные физические свойства жидкостей и газов

Указания к решению задач:

Основными физическими характеристиками жидкости являются плотность, вязкость, сжимаемость, температурное расширение, испаряемость. Характеристики определяются с помощью следующих формул:

плотность

удельный вес

динамическая вязкость где — коэффициент динамической вязкости ;

кинематическая вязкость

сжимаемость характеризуется модулем объемной упругости , входящим в обобщенный закон Гука. Знак минус обусловлен тем, что при увеличении давления объем жидкости уменьшается;

температурное расширение

определяется соответствующим коэффициентом, равным относительному изменению объема, при изменении температуры на 1 °С;

испаряемость Жидкости испаряются при любой температуре при наличии свободного объема. Испарение происходит с поверхности, причем тех молекул, которые имеют повышенную в 5-10 раз энергию по сравнению со средней. С повышением внешнего давления температура кипения увеличивается, а с понижением (вакуум) — уменьшается. Зависимость давления насыщенного пара от температуры выражается уравнением Клаузиуса-Клапейрона

где — мольная энтальпия испарения (кДж/моль); — мольное изменение объема в процессе испарения, равное .

При испарении жидкости резко изменяется объем паровой фазы по сравнению с жидкой, поэтому объемом жидкости в уравнении можно пренебречь, тогда

С учетом уравнения Менделеева-Клапейрона

запишем:

Интегрировав данное выражение получим формулу Клазиуса-Клапейрона

Возможно эта страница вам будет полезна:

Предмет гидравлика

Задача №1.2

Определить плотности воды и нефти при , если известно, что 10 л воды при 4 °С имеют массу кг, а масса того же объема нефти равна кг.

Решение:

плотность воды при заданных условиях:

а плотность нефти:

Какая мощность в системе ГВС и ХВС?

Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.

Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.

Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.

Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.

Как вычислить давление в трубе

В каждом современном доме одним из основных условий комфорта есть водопровод

А с возникновением новой техники, требующей подключения к водопроводу, его роль в доме стала крайне важной. Многие люди уже не воображают, как возможно обойтись без стиральной машины, бойлера, посудомоечной машины и т.д

Но любой из этих аппаратов для верной работы требует определенного давления воды, поступающей из водопровода. И вот человек, решивший установить новый водопровод у себя дома, вспоминает о том, как вычислить давление в трубе, дабы все сантехнические устройства прекрасно работали.

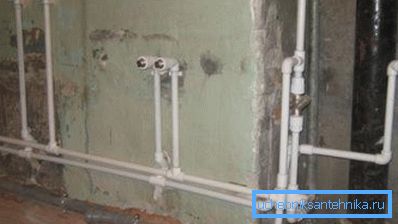

Требования современного водопровода

Современный водопровод обязан отвечать всем характеристикам и требованиям. На выходе из крана вода обязана литься плавно, без рывков. Следовательно, в системе не должно быть перепадов давления при разборе воды. Идущая по трубам вода не должна создавать шума, иметь примеси воздуха и других посторонних накоплений, каковые пагубно воздействуют на керамические краны и другую сантехнику. Дабы не было этих неприятных казусов, давление воды в трубе не должно падать ниже своего минимума при разборе воды.

Нужно учитывать еще одну ответственную чёрта водопровода, связанную с расходом воды. В любом жилом помещении находится не одна точка разбора воды. Исходя из этого расчет водопровода обязан всецело снабжать потребность воды всех сантехнических устройств при одновременном включении. Данный параметр достигается не только давлением, но и объемом поступающей воды, которую может пропустить труба определенного сечения. Говоря несложным языком, перед монтажом требуется выполнить некоторый гидравлический расчет водопровода, с учетом давления и расхода воды.

Перед расчетом давайте поближе ознакомимся с двумя такими понятиями, как расход и давление, чтобы выяснить их сущность.

Давление

Как мы знаем, центральный водопровод в прошлом подключали к водонапорной башне. Эта башня формирует в сети водопровода давление. Единицей измерения давления есть атмосфера. Причем, давление не зависит от размера емкости, расположенной наверху башни, а лишь от высоты.

Давление приравнивается к метрам. Одна атмосфера равняется 10 м водяного столба. Рассмотрим пример с пятиэтажным домом. Высота дома – 15 м. Следовательно, высота одного этажа – 3 метра. Пятнадцатиметровая башня создаст давление на первом этаже 1,5 атмосферы. Вычислим давление на втором этаже: 15-3=12 метров водяного столба либо 1.2 атмосферы. Проделав предстоящий расчет, мы заметим, что на 5 этаже давления воды не будет. Значит, дабы обеспечить водой пятый этаж, нужно выстроить башню больше 15 метров. А вдруг это, к примеру – 25 этажный дом? Никто такие башни строить не будет. В со

У вас отключен JavaScript.

1. В Техническом регламенте Таможенного союза 032/2013 «О безопасности оборудования, работающего под избыточным давлением» содержатся следующие определения «рабочего» и «расчётного» давления:

«давление рабочее» — максимальное избыточное давление, возникающее при нормальном протекании рабочего процесса;

«давление расчетное» — давление, на которое производится расчет на прочность оборудования;».

Аналогичные определения «рабочему» и «расчётному» давлению, но в более расширенном виде, приведены в ГОСТ 34233.1-2017 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования»:

«6.1 Под рабочим давлением для сосуда и аппарата следует понимать максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса, без учета гидростатического давления среды и допустимого кратковременного повышения давления во время действия предохранительного клапана или других предохранительных устройств.

6.2 Под расчетным давлением в рабочих условиях следует понимать давление, на которое проводят расчет на прочность.

Расчетное давление для сосуда или аппарата принимают (назначают), как правило, равным рабочему давлению или выше.

При назначении расчетного давления необходимо учитывать нестабильность перерабатываемых сред и технологического процесса.

Необходимость превышения расчетного давления над рабочим определяют с учетом назначения сосуда или аппарата, условий его эксплуатации и наличия предохранительных устройств.

Если на сосуде или подводящем трубопроводе к сосуду установлено предохранительное устройство, ограничивающее давление в сосуде, то при определении расчетного давления не учитывают кратковременное превышение рабочего давления в пределах 10%.

Если в сосуде или аппарате имеется два или более герметично разделенных пространств, значения расчетного давления назначаются для каждого из пространств в отдельности.

При проектировании сосуда или изменении параметров эксплуатации при реконструкции расчетное давление для сосуда или аппарата должно либо задаваться заказчиком, либо определяться организацией, выполняющей расчет сосуда.

В случае, если сосуд или аппарат работает в двух или более режимах, расчетное давление назначается для каждого режима в отдельности».

2. Согласно пункта 1 ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки», опознавательная окраска предназначена для «быстрого определения содержимого трубопроводов и облегчения управления производственными процессами, а также обеспечения безопасности труда», то есть необходима в режиме повседневной эксплуатации трубопровода.

3. Вышеизложенное подтверждается и в пункте 14 ГОСТ 14202-69, который гласит:

«14. По степени опасности для жизни и здоровья людей или эксплуатации предприятия вещества, транспортируемые по трубопроводам (в режиме повседневной эксплуатации — прим.), должны подразделяться на три группы, обозначаемые соответствующим количеством предупреждающих колец в соответствии с таблицей 3».

Учитывая изложенное, в соответствующих графах таблицы 3 ГОСТ 14202-69 указаны значения рабочего давления и рабочей температуры.

Ответ на вопрос № 2

Примечание к таблице 3 ГОСТ 14202-69 гласит:

«Примечание. Для веществ, опасных по свойствам или сочетанию свойств, не вошедших в данную таблицу, группы опасности должны устанавливаться по согласованию с органами Госгортехнадзора (в настоящее время — Ростехнадзора – прим.)».

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Если на манометре стоит пломба после поверки, то вскрывать его нельзя. В этом случае надо заменить прибор или отдать в ремонт той же компании, которая проводит поверку.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Поломки, которые можно устранить:

микротрещины в трубке запаивают;
гнутые и сломанные стрелки меняют;
неисправная пружина, обеспечивающая вращение стрелки, также подлежит замене.

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.

Утрата напора

Формулы

Инструкция по расчету утраты напора на участке известной длины достаточно несложна, но подразумевает знание изрядного количества переменных. К счастью, при жажде их возможно отыскать в справочниках.

Формула имеет форму H = iL(1+K).

В ней:

H — искомое значение утраты напора в метрах.

i — гидравлический уклон трубопровода.
L — его протяженность в метрах.
K — коэффициент, зависящий от назначения сети.

Кое-какие элементы формулы очевидно требуют комментариев.

Несложнее всего с коэффициентом К. Его значения заложены в уже упоминавшийся нами СНиП за номером 2.04.01-85:

Назначение водопровода	Значение коэффициента
Хозяйственно-питьевой	0,3
Производственный, хозяйственно-противопожарный	0,2
Производственно-противопожарный	0,15
Противопожарный	0,1

А вот с понятием гидравлического уклона намного сложнее. Он отражает то сопротивление, которое труба оказывает перемещению воды.

Гидравлический уклон зависит от трех параметров:

Скорости потока. Чем она выше, тем больше гидравлическое сопротивление трубопровода.
Диаметра трубы. Тут зависимость обратная: уменьшение сечения ведет к росту гидравлического сопротивления.
Шероховатости стенок. Она, со своей стороны, зависит от материала трубы (сталь владеет менее ровной поверхностью если сравнивать с полипропиленом либо ПНД) и, в некоторых случаях, от возраста трубы (известковые отложения и ржавчина увеличивают шероховатость).

К счастью, проблему определения гидравлического уклона всецело решает таблица гидравлического расчета водопроводных труб (таблица Шевелева). В ней приводятся значения для различных материалов, скоростей и диаметров потока; помимо этого, таблица содержит коэффициенты поправок для ветхих труб.

Размер таблиц Шевелева делает неосуществимой их публикацию полностью; но для ознакомления мы приведем маленькую выдержку из них.

Вот справочные данные для пластиковой трубы диаметром 16 мм.

Расход в литрах в секунду	Скорость в метрах в секунду	1000i (гидравлический уклон для протяженности в 1000 метров)
0,08	0,71	84
0,09	0,8	103,5
0,1	0,88	124,7
0,13	1,15	198,7
0,14	1,24	226,6
0,15	1,33	256,1
0,16	1,41	287,2
0,17	1,50	319,8

При расчете падения напора необходимо учитывать, что большинство сантехнических устройств для обычной работы требует определенного избыточного давления. В СНиП тридцатилетней давности приводятся данные для устаревшей сантехники; более современные образцы бытовой и санитарной техники требуют для обычной работы избыточного давления, равного как минимум 0,3 кгс/см (3 метра напора).

Примеры

Давайте приведем пример гидравлического расчета водопровода, выполненного своими руками.

Предположим, что нам необходимо вычислить утрату напора в домашнем пластиковом водопроводе диаметром 15 мм при его длине в 28 метров и максимально допустимой скорости потока воды, равной 1,5 м/с.

Гидравлический уклон для длины в 1000 метров будет равным 319,8. Потому, что в формуле расчета падения напора употребляется i, а не 1000i, это значение направляться поделить на 1000: 319,8 / 1000 = 0,3198.
Коэффициент К для хозяйственно-питьевого водопровода будет равным 0,3.
Формула в целом купит вид H = 0,3198 х 28 х (1 + 0,3) = 11,64 метра.

Так, избыточное давление в 0,5 атмосферы на концевом сантехническом приборе мы будем иметь при давлении в магистральном водопроводе в 0,5+1,164=1,6 кгс/см2. Условие в полной мере выполнимо: давление в магистрали в большинстве случаев не ниже 2,5 — 3 атмосфер.

А сейчас давайте выполним обратный расчет: определим минимальный диаметр пластикового трубопровода, снабжающего приемлемое давление на концевом смесителе для следующих условий:

Давление в автостраде образовывает 2,5 атмосферы.
Протяженность водопровода до концевого смесителя равна 144 метрам.
Переходы диаметра отсутствуют: целый внутренний водопровод будет монтироваться одним размером.
Пиковый расход воды образовывает 0,2 литра в секунду.

Итак, приступим.

Допустимая утрата давления образовывает 2,5-0,5=2 атмосферы, что соответствует напору в 20 метров.
Коэффициент К и в этом случае равен 0,3.
Формула, так, будет иметь вид 20=iх144х(1+0,3). Несложный расчет даст значение i в 0,106. 1000i, соответственно, будет равным 106.
Следующий этап — поиск в таблице Шевелева диаметра, соответствующего 1000i = 106 при искомом расходе. Ближайшее значение — 108,1 — соответствует диаметру полимерной трубы в 20 мм.

Методы расчета

На коэффициент трения влияет наличие запорных элементов и их количество Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:

Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Программа расчета водоснабжения
Компьютерное программирование. Подобный «софт» просто отыскать и скачать в Интернете. Он создан специально для нахождения проходимости труб любой системы. Чтобы узнать нужный параметр, надо ввести в программу отправные данные: материал, протяженность, качество теплоносителя.

Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
Рабочий интервал температур.
Температурные условия эксплуатации.
Рабочая среда (вода, пар, масло и так далее);
Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Как сделать расчет уровня жидкости

Рассчитать уровень, определить силу напора достаточно просто. Для этого нужно знать некоторые основные правила. Чтобы определить гидростатическое давление, требуется иметь:

расстояние от водной плоскости до точки, где было начато измерение;
величину удельной плотности;
размер давления, которое оказывает внешнее воздействие на среду.

Если замеры выполняются в совершенно открытой емкости, нужно с помощью преобразователя измерить величину относительного давления

Это позволит не брать во внимание давление, которое имеет окружающая среда. Расчетная формула выглядит так:. h=p/(ρ*g), где:

h=p/(ρ*g), где:

Схема измерения уровня воды в скважине.

p – гидростатическое давление;
ρ – величина удельной плотности;
g – размер свободного падения;
h – размер водяного столба.

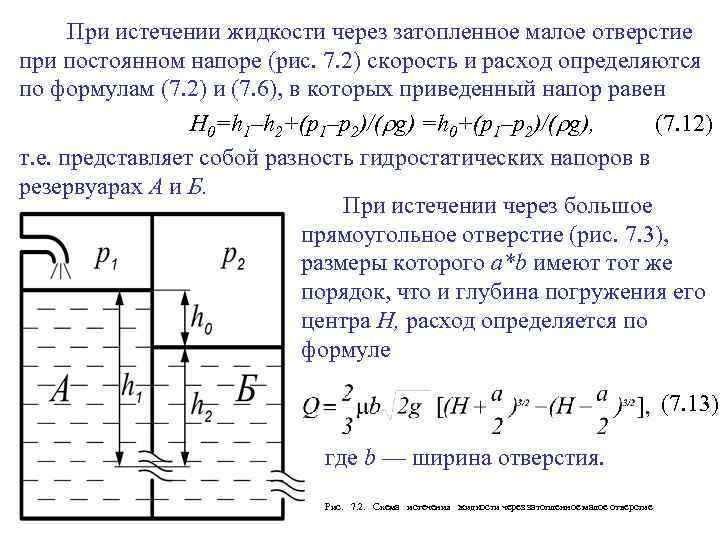

Если применяется абсолютно закрытая емкость, например, используемая для различных химических веществ, провести расчет, сделать точные измерения намного сложнее. Воздушная масса, которая находятся в закрытой емкости, оказывает воздействие на имеющуюся жидкость, в результате образуется дополнительное давление.

В связи с этим придется воспользоваться несколькими преобразователями. Один для измерения гидростатического давления, а другой – воздействия, которое создает воздушная масса, располагающаяся выше жидкости. Для такой работы желательно, чтобы классические преобразователи измеряли одинаковый вид давления, которое может быть:

относительным;
абсолютным.

Практически подойдет любое. Для данного случая расчет будет выглядеть таким образом:

h=(p2-p1)/((ρ*g), где:

p2 – гидростатическое давление;
p1 – газовое давление;
ρ – удельная плотность;
g – величина скорости свободного падения;
h – высота жидкости;
м – уровень.

https://youtube.com/watch?v=_DL1MeKUuo4
