Септик из бетонных колец своими руками: схемы и устройство

Гидроизоляция и вентиляция

Устройство септика из бетонных колец не является герметичным, поэтому для отвода неприятных канализационных запахов обязательно разрабатывается вентиляция. Для эффективной работы системы необходимо обеспечить отход газов, возникающих в процессах брожения стоков. Чтобы эти ароматы не попали в свежий воздух, вентиляция выводиться в фановую трубу.

Схема колодца с вытяжкой

Расчет и изготовление вентиляции для септика из бетонных колец:

1. Строительство вентиляции начинается после окончания монтажа всей накопительной системы. Основная воздушная труба крепится к крышке и выводится наружу;
2. Вся вентиляции состоит из двух частей: подземной и наземной. Первая является трубой, диаметров не более 100 мм, но если у Вас колодец емкостью более 4 кубов, то нужно взять немного большее сечение. Вторая устанавливается над поверхностью земли и у неё меньший диаметр – 50–70 мм вполне достаточно;
3. Многие специалисты рекомендуют эти труб дополнительно утеплить и защитить сеткой от проникновения в трубы листьев и другого сора;
4. Наземная часть вентиляции обязательно находится над уровнем земли и выше предполагаемого уровня осадков, иначе через неё при дождях и паводках будет происходить наполнение колодца.

На этом обустройство вентиляционной трубы можно считать завершенным. Два раза в год предусмотрено плановое её обслуживание – очистка от сора и скоплений на стенках. Плановый ремонт осуществляется каждый сезон (замена труб при трещинах).

Отдельно нужно сказать про гидроизоляцию системы. Бетон не повреждается от воздействия воды, но он отличается хорошей впитываемостью, из-за чего работа колодца может быть неэффективной. Для предупреждения этого рекомендуется сделать гидроизоляцию для септика из бетонных колец

Герметизация смолой

Для этого после того, как выкопается траншея под него, и её дно уплотнится, на него настилается гидроизоляционная пленка. Она защитит конструкцию от грунтовых вод, независимо от того, какая глубина установки накопительного бака. Такая герметизация будет очень полезна в районах с высоким УГВ и сильными осадками. Для установки септика в болотистых грунтах, яму рекомендуется сначала забетонировать, а после гидроизолировать.

За и против бетонных септиков

Существует ряд преимуществ и недостатков, которые стоит учитывать при сооружении бетонных септиков. Главные преимущества:

• высокая устойчивость к механическим повреждениям и прочность, обусловленная материалом изготовления (бетоном);
• максимальная простота технологии переработки и самой конструкции, что обеспечивает надежность использования. При установке такой конструкции отпадает необходимость использовать насос, проводить ток к месту питания и устанавливать дополнительные дренажные конструкции;
• габариты сооружения ограничиваются только потребностями заказчика, ведь на личной территории можно реализовать конструкцию любого масштаба;
• благодаря большому весу колец удается достичь того, что они не будут вытеснены из почвы в процессе использования даже в самых сложных условиях;
• устойчивость к агрессивному воздействию влажной среды, в которой эксплуатируется конструкция;
• использовать конструкцию можно долгие годы без необходимости дорогого обслуживания и замены отдельных элементов;
• относительно невысокая цена постройки, обусловленная технологическими особенностями и дешевизной бетона.

Отрицательные стороны использования септика:

• необходимость организовать надежную герметизацию швов на стыках колец, чтобы влага не попадала в грунт;
• вес строительного материала весьма внушительный, так что при установке конструкции, скорее всего, придется использовать специальную строительную технику;
• если участок изначально имеет повышенную влажность из-за грунтовых вод, то использовать бетон тут нельзя из-за его гигроскопичности;
• присутствует необходимость регулярно очищать емкость и обеспечивать откачивание переработанных жидкостей.

Установка колец ЖБИ

Перед тем как применить этот материал для обустройства выгребной ямы, нужно рассмотреть основные преимущества:

• установка колец ЖБИ для канализации предпочтительно из-за их долговечности, так как выпускаются из бетона со стальной армировкой;
• быстрый монтаж – собрать конструкцию из готовых элементов с замком займет немного времени.

Но у этих изделий есть недостаток – большой удельный вес, но он просто устраняется и не является определяющим.

Совет! Хотите установить ЖБИ кольца на своем участке, заранее договоритесь с крановой установкой, и проблем у вас не возникнет.

Перед тем как установить кольца ЖБИ, нужно знать, сколько материала понадобиться для обустройства емкости для утилизации отходов.

• Для точного расчета применяется формула – V = L х 3.14 х R²:
• V – основной объем скважины;
• L – высота будущего сооружения;
• R – радиус.

Как только объем будет известен, его нужно поделить на объем ЖБИ кольца с замком, который нужно уточнить у продавца изделий.

Как правильно выбрать кольца ЖБИ для установки

Как только принять решение обустроить канализационную систему с применением колец ЖБИ, можно отправляться за покупкой.

Как выбирать изделия, на что обращать внимание в первую очередь:

• поверхность изделия не должна содержать трещин, выбоин и сколов. Поверхность должна быть ровной и гладкой;
• петли для монтажа не должны быть ржавыми, так как это признак появления коррозии, то при поднятии изделия краном они могут оторваться;
• у качественных фальцевых ЖБИ колец должен быть сертификат соответствия.

Варианты обустройства сооружения

Конструктивное исполнение септика из бетонных колец не представляет ничего сложного. Это может быть двух- или трехкамерное сооружение. Однокамерные накопители, функционирующие по принципу выгребных ям, используют намного реже.

Количество накопительных и фильтрационных резервуаров в таком очистном сооружении в зависимости от объемов переработки жидкости может составлять две или три

Независимо от типа исполнения конструкции, при ее обслуживании необходимо будет привлекать ассенизаторскую технику. Она будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы для малых по площади дачных домиков сезонного проживания при условии, что объем стоков невелик. К веским причинам установки однокамерного накопителя относится также высокий уровень грунтовой воды и преобладание глинистых пород в геологическом разрезе площадки.

Двух- и трехкамерные сооружения устанавливают при прокладке автономных канализаций для коттеджей, предназначенных для круглогодичного проживания при больших объемах сточных вод.

Самым оптимальным вариантом локальной очистной станции считается установка септика, включающего два резервуара

При обустройстве двухкамерной конструкции, дополненной фильтрующим колодцем или полем фильтрации, первый отсек представляет собой герметичную емкость с ограниченным поступлением кислорода. Она оснащена чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оснащается вентиляционной трубой.

При обустройстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатому очищению путем отстаивания и фильтрации:

• В первом накопителе – осуществляется процесс первичной очистки, при которой крупные взвеси осаждаются и в условиях недостатка кислорода разлагаются, а органика перерабатывается анаэробными бактериями.
• Во второй камере – продолжается очистительно-фильтрационный процесс, но уже с участием кислорода и аэробных бактерий. Разложившиеся остатки органики в виде ила оседают на дно, а осветленная жидкость поступает в дренажный, он же поглотительный или фильтрующий, колодец.

Прошедшая доочистку вода перетекает в дренажный колодец, откуда через отверстия в стенках и проходя фильтрацию через песчано-щебеночный слой уходит в грунт.

Схема септика из колец включает две соединенные между собой толстой переливной трубой рабочие камеры, а третья колонна выполняет роль дренажного колодца

Если земельный участок расположен на грунтах с хорошими фильтрационными свойствами, которые хорошо впитывают и пропускают воду, и при этом уровень подземных вод не высок, стоит рассмотреть вариант обустройства септика, при котором осветленная жидкость сбрасывается в поглотительный колодец.

На участках с уровнем залегания грунтовых вод, достигающих всего 2,5 метров, процесс грунтового очищения чаще всего невозможен, т.к. между нижней точкой дренажного колодца и грунтовой водой должно быть не меньше метра.

В этом случае очищенные септиком стоки лучше отводить на дренирующие поля. Обустройство таких систем требует больших квадратов площадей. Но при заданных условиях порой только такая система и работает.

Галерея изображений
Фото изСтоки в бетонных септиках очищаются путем отстаивания, осветляются и обеззараживаются анаэробами. Степень очистки не превышает обычно 60 — 65 %, поэтому их дополняют системами грунтовой доочистки

Чаще всего грунтовую доочистку производит третья или вторая камера септика. Ее сооружают в виде колодца без дна, вместо которого засыпают фильтр из песка и щебня мощностью 1 м

Если на участке выявлено высокое залегание грунтовой воды, сооружается поле фильтрации. Между условным днищем всех видов систем доочистки и УГВ должно быть не менее 1 м

При желании сократить площадь поля фильтрации вместо него лучше устроить фильтрующие траншеи. Дрены в траншеи укладывают в два яруса: верхняя труба пропускает стоки в грунтовый фильтр, нижняя собирает их после доочистки и выводит в сточную канаву

Принцип работы септиков из колец

Строительство поглощающего колодца

Поле фильтрации при высоком зеркале воды

Дренажные траншеи для устилизации воды

Список необходимых инструментов и материалов

Готовый септик стоит много денег, гораздо дешевле его изготовить. Септик своими руками без необходимости откачки, должен иметь в конструкции минимум 2 емкости, которые соединены трубой. В таких случаях в первый резервуар будут поступать нечистоты и предварительно отстаиваться, после наполнения такой емкости нечистоты самотеком уходят во вторую емкость.

В ней же происходит отсеивание и тяжелых и легких фракций. Тяжелые в итоге оседают на дно и продолжают гнить, до осветления нечистот. После наполнения этого отсека устройства, жидкость перетекает в фильтрационную камеру, она оснащена дном с так называемой перфорацией, и фильтрующим материалом.

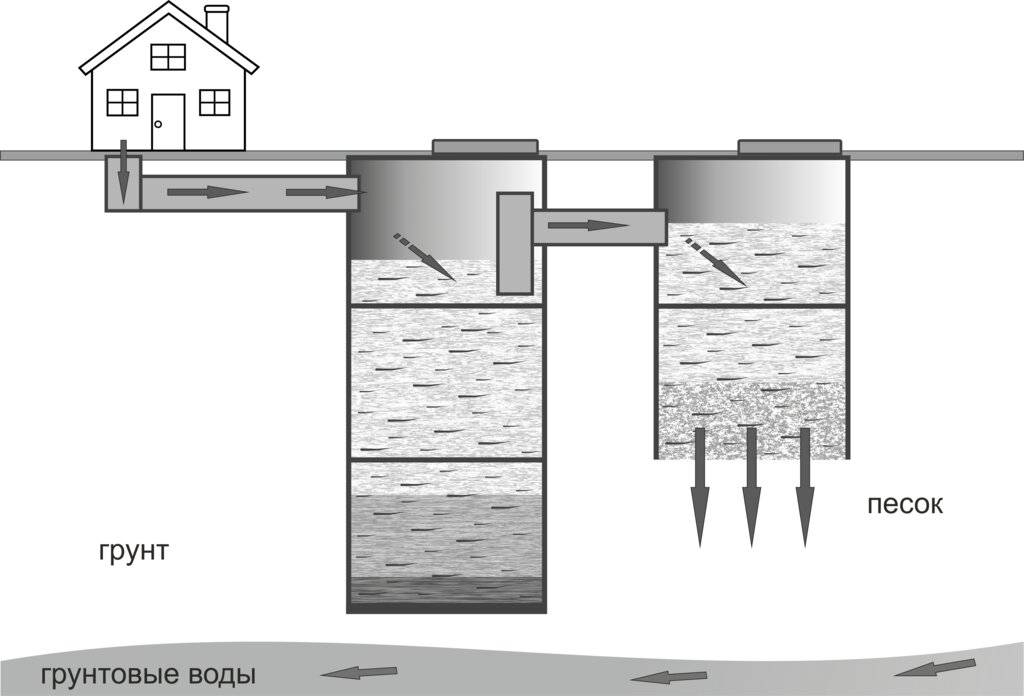

Септик из бетонных колец своими руками схема

В качестве материала для фильтрации вполне подходит битый кирпич или щебень. Но под этим слоем дополнительно укладывают песчаную подушку. При желании отфильтрованную жидкость можно отвести в дополнительные сооружения, с которых вода поступает в отстойник. Используя такой способ фильтрации можно поливать огородные растения, а также удобрять почву.

Для конструирования септика своими руками функционирующего без откачки, люди используют самый разнообразный материал и резервуары.

Среди всего ассортимента пользуются популярностью:

• Клинкерный кирпич.

  Для конструирования отсеков септика, необходимо иметь опыт работы с кирпичами. После выгонки стен сооружения снаружи, желательно выполнить гидроизоляцию, применив мастику и засыпать расстояние глиной. В середине камеры кирпич штукатурится.

• Раствор. Готовым бетоном сначала заливается дно конструкции, затем устанавливается опалубка, и заливаются стены. Во время конструирования опалубки, нужно укрепить конструкцию, а для этого применяется арматура. После высыхания раствора изделие обрабатывается герметиками.
• Лучший вариант для сооружения это септик из бетонных колец своими руками схема представлена выше.Такая система считается более легкой, так как кольца уже готовы, они устанавливаются в выкопанную яму, друг на друга, но не желательно использовать более 3 штук для одной камеры. Именно такое количество необходимо, чтобы изделие не проседало под собственным весом. Во время установки септика из бетонных колец по схеме, лучше воспользоваться лебедкой или вызвать специальную технику. По завершению швы качественно заделываются раствором и обрабатываются битумной мастикой для более качественной герметизации.
• Пластиковые и металлические резервуары.

  Прекрасно подходят для оборудования септика на даче своими руками эксплуатирующегося без откачки, особенно если имеются старые, но целые емкости. Недостатком металлических емкостей считается невысокая стойкость к коррозии. Вот пластиковая бочка идеально подходит для подобной установки, так как они имеют стойкость к внешнему воздействию, отлично переносят минусовые температуры и не деформируются под давлением грунта.

Во время выбора материала нужно учитывать такие критерии:

• Качество поступающих отходов;
• Расстояние до грунтовых вод;
• Показатели строительного материала;
• Индивидуальные строительные способности и личные возможности касательно денежных средств.

Ведь если, вы решили обустроить септик своими руками, используя кирпич, но не имеете опыта кладки, то вам придется вызывать каменщика и на это дополнительно тратиться.

Для конструирования подобной системы, необходимо иметь такой материал и инструменты:

• Щебень, цемент и песок;
• Арматура или же прутья сечением не менее 1 см;
• Чтобы организовать перекрытие, нужен уголок, трубы, а лучше швеллер;
• Для конструирования опалубки понадобится брус, рейки и доски;
• Гвозди и саморезы;
• Средство для проведения изоляции;
• Емкость для смеси и замеров материала, а также бетономешалка для замесов;
• Болгарка, ножовка по дереву и сварочный аппарат;
• Трамбовка и молоток;
• Шуруповерт или электрическая дрель с насадкой для саморезов;
• Рулетка и строительный уровень.

Когда необходимо утеплять не только трубы, а и саму систему септика, необходим дополнительный материал, в основном это керамзитовая крошка или минвата.
