Герметизация трубы на крыше

Чем опасна некачественная герметизация труб дымохода

Профнастил отличается сложной многослойной структурой.

На его внешнюю основу, которой является лист стали, наносят слои из:

• цинка;
• дополнительной антикоррозийной обработки;
• грунтовки;
• полиэстера (полимерного материала);
• монтажной защиты.

Внутреннюю поверхность профнастила также покрывают оцинковкой, грунтовкой и антикоррозийным покрытием. Благодаря вышеописанному строению этот кровельный материал обладает превосходной несущей способность, он защищен от появления ржавчины, не гниет и не воспламеняется. Под воздействием широкого диапазона температур профнастил сохраняет свои технические качества.

На крышах домов обустраивают отверстия всевозможного назначения: для отвода продуктов горения, для вентилирования, в результате чего нарушается целостность слоев кровельного пирога.

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

ОСТОРОЖНО!

Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.

Как защитить дымоход от влаги

Практика показывает, что чаще всего протечки воды на крыше около трубы связаны с некачественной герметизацией разделки крыши. Если разделка под кровлей, протекать будет снизу, если поверх – сверху. Чтобы это предотвратить, при помощи установки изоляционных фартуков производится гидроизоляция дымохода на крыше.

Работы производятся в несколько этапов:

• Прежде всего, в гидроизоляционном слое над печной трубой укладывается дренажный желоб, предназначенный для отвода влаги от дымовой трубы.
• Затем монтируется внутренний фартук, обеспечивающий полную герметизацию примыкания кровельного покрытия к дымоходу.
• Далее укладывается так называемый «галстук». Это элемент, вырезанный из гидроизоляционного материала, подложенный под нижнюю кромку внутреннего фартука. Конструкция обязательно должна доходить до самого края кровли. В случае, если крыша покрыта шифером или металлочерепицей, край галстука выводится между нижними листами покрытия на поверхность кровли. По краям конструкции обязательно при помощи плоскогубцев выполняется бортик, который не даст воде растекаться по крыше, а направит ее по скату вниз.
• Вокруг трубы укладывается кровельное покрытие.
• Поверх кровли монтируется наружный декоративный фартук. Он устанавливается таким же способом, как и внутренний. Единственное отличие в том, что верхняя кромка закрепляется прямо к стенке трубы.

Герметизация дымохода рубероидом и установка “фартука” Изоляционные фартуки изготавливаются самостоятельно, но при желании можно приобрести изготовленные промышленным способом узлы, предназначенные специально для этих целей. Они применяются для проводки сквозь крышу дымоотводов круглого сечения и называются кровельные проходы. Узлы представляют собой элемент, состоящий из плоского листа стали в виде основания, к которому крепится фартук, выполненный в виде колпачка. Внутри него пропускается дымовая труба.

Кровельные проходки выпускаются в разной цветовой гамме, чтобы проще было подобрать нужный вариант

Для обеспечения печной тяги необходимо обустроить на кровле вентиляционные выходы. Они формируют воздушные потоки, защищают вентиляцию от попадания атмосферных осадков и создают тягу в отопительных приборах. Выходы должны быть закреплены строго вертикально и по высоте быть равными дымоходу, только в таком случае воздушные потоки, образующиеся в них, будут достаточно сильными для обеспечения оптимального режима сгорания топлива в приборе отопления.

Гидроизоляция трубы – ответственное дело. От правильности его выполнения зависит не только целостность кровельного пирога, но и безопасность использования отопительных приборов. Выполнить все работы самостоятельно, конечно, можно, но при этом нужно рассчитать свои силы и быть уверенным в том, что все будет смонтировано абсолютно правильно. Если все-таки появились сомнения в своей компетенции, лучше доверить установку гидроизоляции специалистам и получить в короткие сроки узел, смонтированный по всем правилам.

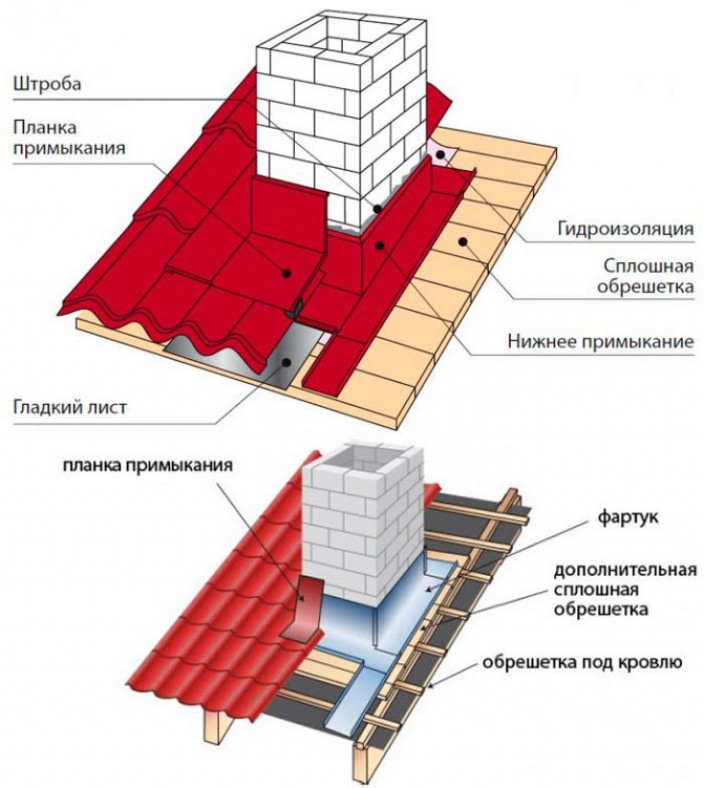

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника

Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

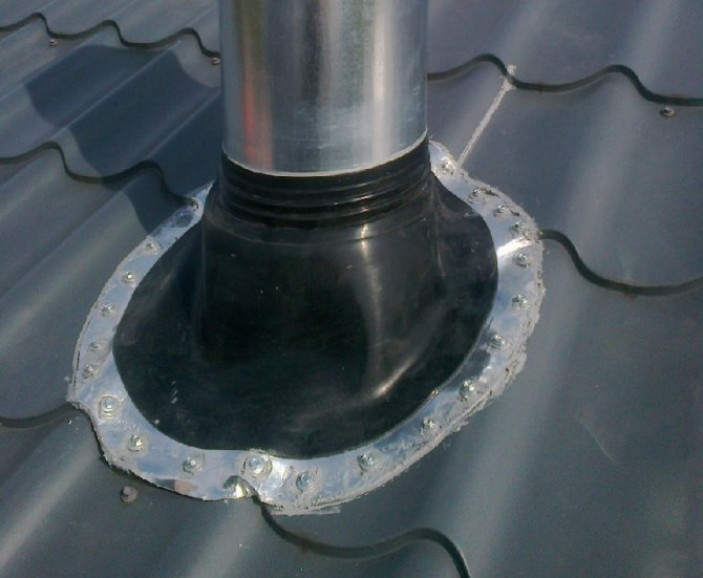

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

• В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
• На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
• Выводят трубу и закрепляют ее в нужном положении.
• Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
• Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
• Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Статья по теме: Самый дешевый материал для кровли крыши

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги

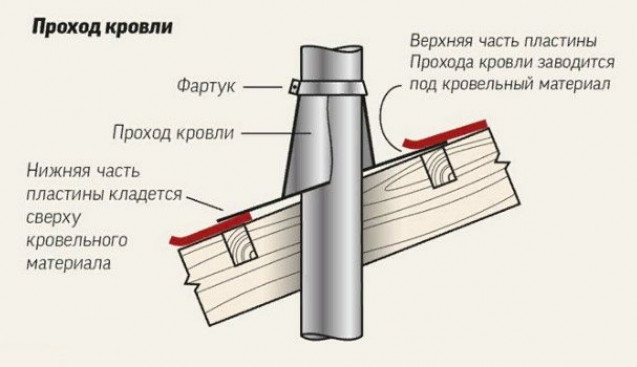

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

• отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
• на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
• закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

• четырех (по количеству сторон) внутренних защитных пристенных профилей;
• четырех внешних декоративных элементов;
• водоотводящего галстука.

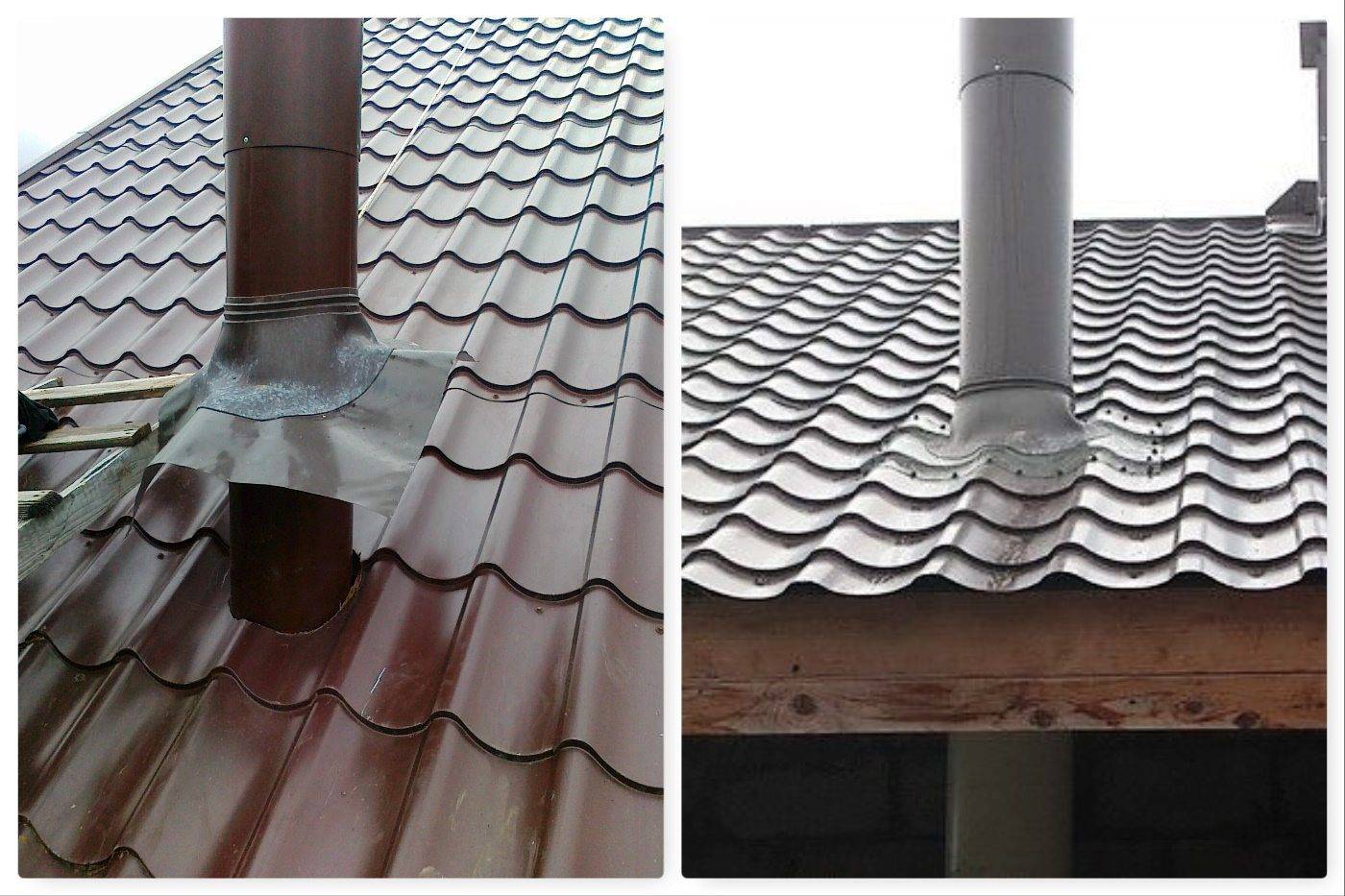

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

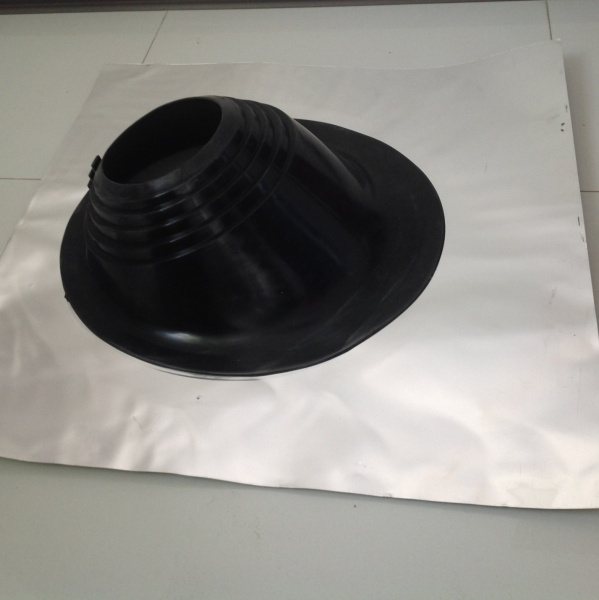

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

• Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
• Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

• Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
• Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
• Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
• Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности. Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки

Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

В каком месте лучше вывести трубу

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» содержит основные положения по устройству печных труб. Высота трубы напрямую зависит от ее расположения:

• 30 см от крыши, если дымоход размещается 1,5 м от конька;
• на уровне высоты крыши, если его разместили 1,5-3 м от конька;
• на 12 градусов ниже уровня конька, если дымоход находится 3-10 м от конька.

Стоит придерживаться этих рекомендаций, так как от этого зависит сила тяги, может образоваться конденсат, который действует на кирпич разрушительно.

По советам специалистов, лучше всего устанавливать трубу на коньке или как можно ближе к нему, по нескольким причинам:

• так дым не станет попадать на чердак;
• так как в холоде находится малая часть трубы, конденсат не образуется.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

• в его основу входит бутилкаучук;
• лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
• она обладает высокой клейкостью, за счет чего проста в монтаже;
• идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена

Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели)

При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов

При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Как заделать трубы защитными фартуками

Кроме резиновых колпаков часто задействуют фартуки, изготовленные из других материалов. Когда производится гидроизоляция труб с круглым сечением, нередко пользуются изделиями, сделанными из оцинкованной стали. В данном случае на место прилегания прохода к кровле устанавливают стальной хомут, а зазор покрывают герметиками и клейкой лентой с металлическим армированием.

Выполняют герметизацию трубы на крыше из профнастила с использованием фартука, который состоит из нескольких элементов:

1. Материал паро- и гидроизоляции кровли, оставшийся после выведения прохода на крышу, фиксируют строительным скотчем ко всем сторонам фартука.
2. Используя машинку, по периметру трубы делают штробу (небольшую канавку).
3. Верхний край планки примыкания фиксируют в канавке силиконовым герметиком.
4. Фартук состоит из 4 частей — для каждой из сторон прямоугольника. Нижнюю часть плотно прикрепляют к проходу, соблюдая 10-сантиметровый нахлест, используя саморезы для работ с профлистом.
5. Под нижний фартук укладывают такой гидроизоляционный элемент как галстук, который не допускает попадания воды в дом.
6. Аналогично фиксируют верхний и боковые фартуки и в результате обустраивают цельную конструкцию защиты.

Процесс гидроизоляции труб на крыше домовладения не настолько сложный, как важный. Правильно заделать стыки необходимо, чтобы создать качественную кровлю.

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Почему важно грамотно выполнить герметизацию стыка

Вывод дымохода печки нарушает монолитность кровельной облицовочной конструкции, поэтому и возникает риск проникновения влаги. В связи с этим приходится прикладывать немало усилий для устранения зазоров.

Важно грамотно выполнить герметизацию стыка

Работы по созданию герметичного примыкания трубы к облицовке выполняются:

• в ходе отделки крыши, в которой установлен дымоход;
• при строительстве печной конструкции;
• во время ремонта кровли или дымохода.

Герметизация трубы на крыше из профнастила Протечки через щели между трубой и профнастилом, уложенным на крыше, способны вызвать серьезные проблемы. Если не отделать места примыканий, велика вероятность:

• попадания внутрь воды, что влияет и на микроклимат в строении, и на общее состояние конструкции, и на вид внутренней отделки;
• гниения стропильной системы, выполненной из древесины;
• возникновения коррозии кровельного покрытия (на торцах оно плохо защищено от воздействия воды, а нижняя часть более подвержена появлению ржавчины, чем внешняя);
• намокания теплоизоляции, что существенно меняет ее характеристики.

Расчёт теплопотерь через кровлю

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

• сверхстойкость;
• невысокая стоимость;
• эластичность;
• возможность окрашивания;
• высокая влагостойкость;
• высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Выбор места вывода трубы

Расположение прохода на крыше имеет значение: правильное место повысит и герметичность, и надежность всего кровельного покрытия. В случае крыши из профлиста трубу имеет смысл выводить:

• на коньке . Преимущества этого места: снижает возможность протечки, исключает образование конденсата. Минус его в том, что создание трубы нарушит целостность конькового прогона – деревянной балки наверху конструкции крыши;
• поблизости от конька (порядка полуметра) . Это также выгодное месторасположение, поскольку хорошо гидроизолирует крышу. К тому же, в отличие от первого способа, оборудование прохода на расстоянии 50 см (плюс-минус 20 см) от конька не нарушит стропильную систему крыши.
