Виды
Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):
- смесители с керамическим картриджем;
- краны с шаровым картриджем.
Вентили и того, и другого типа, имеют как достоинства, так и недостатки.
Кран с шаровым картриджем
Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости.
териал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы.Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:
- низкую ремонтопригодность;
- относительно высокую стоимость;
- быстрый износ резиновых уплотнителей.
Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.
Смеситель с керамическим картриджем
Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.
Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.
Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.
В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.
Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.
Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.
Разборка смесителя Grohe
Кран Grohe, несмотря на то, что он разбирается по схожим правилам как и однорычажный, я вынес в отдельный подраздел этой статьи. Причина кроется в его популярности и надежности.
Особенность Grohe в том, что гибкие подводки воды у него не на резьбе как у других смесителей. То есть если их вращать – мы их не выкрутим. Они фиксируются изнутри. Для этого потребуется:
- Снять ручку. Обычно это делается шестигранником.
- Затем снять колпачок – у Грое он может быть как резьбовой, так и нерезьбовой.
- Затем снять картридж – обычно для этого нужно открутить отверткой 2 винта.
- Аккуратно отверткой вытолкнуть пластиковую проставку;
- Снять уплотнительные кольца с гибких подводок;
- Снять фиксатор, который удерживает подводку в корпусе.
Все! Доступ для гибких подводок получен и смеситель разобран. Как видим процесс разборки очень похож на инструкцию, которую я привел в начале статьи
Важно понять, что краны разных производителей разбираются в целом по похожей схеме, но могут быть и некоторые нюансы, как у Grohe с той же прокладкой, типом используемого в работе инструмента, количеством откручиваемых винтиков и так далее
www.kanalizaciya-stroy.ru
И ты, Oras!
Отчаявшись найти понимание загадочной славянской душе в Германии, мы обратили взоры на более родственную по угро-финской крови Финляндию. Но, увы! Перлы с форумов, посвященным подводке для смесителя Oras, просто перемешали бы писателя Задорнова с прахом его же ног.
Комплект деталей для подводки к смесителям Oras
— Купил финский смеситель Oras Saga Bidetta. Вещь — что надо.
В… него были вкручены два коротеньких гибких шланга, да еще и с 3/8 на концах… Открутить шланги у меня не получилось, поэтому пришлось их отпилить болгаркой.
А теперь оказывается. что такие шланги либо вообще никогда не поставляются, либо бывают невероятно редко.
Посмотрел сейчас на то, что осталось от подводки. Может, не мудрить, а аккуратненько зачистить и приклеить медную трубку на поксипол? Там миллиметра четыре будет перехлёста.
Статья на нашем сайте «Смеситель Орас» расскажет вам об одном из самых известных финских сантехнических брендов
Еще об одном финском сантехническом бренде – Timo – читайте здесь: https://remontspravka.com/timo-mixers/
Инструкцию, как поменять подводку к смесителю, найдите на нашем сайте
А потом медную трубку обычным способом к водопроводу цеплять. Всё лучше, чем шланги, какие бы фирменные и крутые они ни были! – вот она где, кладезь отечественной смекалки! Не надо даже разводить трубы! Отпилить и на поксипол! Русский человек всегда 4 мм перехлеста отыщет!
Источник
Как открутить прикипевший болт в смесителе
Сегодня мы рассмотрим, как открутить кран-буксу, если она прикипела и какие необходимы для работы инструменты. Кран-букса является частью запорной арматуры и служит для регулирования подачи воды.
В смесителях с одним или двумя кранами установлена арматура из латуни. Этот металл не поддается коррозии, но со временем прикипевшее резьбовое соединение не так просто раскрутить.
Некоторые хозяева, если не откручивается кран букса, берут большой ключ и пытаются приложить максимум усилий. Такое действие не всегда может помочь. Хрупкая латунь способна раскрошиться и преподнести новые проблемы в ремонте, а то и привести к полной замене смесителя.
Ремонтные работы
Установка новых деталей на смеситель
https://youtube.com/watch?v=wWpa4waWf7k
Если протекание вызвано износом сальника, можно просто попробовать подтянуть прижимную гайку. Если вода продолжает течь, необходимо открутить гайку и извлечь сальниковую втулку. По штоку плотно обматывают пару витков сальниковой набивки и прижимают ее втулкой. В финале останется только затянуть прижимную гайку и испытать кран.
Но у нас на штоке осталась часть резьбы от высверленной шляпки прижимного болта. Ее выкручивают пассатижами, обхватив за выступающий из штока край.
Также в этой ситуации можно попробовать тонким сверлом высверлить остатки болта и нарезать метчиком новую резьбу.
Если ремонт не принес положительных результатов и кран продолжает течь, кран-буксу придется заменить на новую. Для этого рожковым или разводным ключом обхватывают грань шлямбура и откручивают его против часовой стрелки. Далее в обратном порядке устанавливают все детали смесителя на место.
Возможно, Вас заинтересует информация о видах и внутреннем устройстве кран-букс.
О том, как заменить кран-буксу в смесителе, читайте здесь.
Также предлагаем Вашему вниманию статью о том, как отремонтировать керамическую кран-буксу.
Демонтаж прикипевшего кран букса
Если кран не удается починить из-за того, что кран-букса сильно прикипела к корпусу, приходится применять дополнительные хитрости:
Захват граней шлямбура трубным ключом
- «Облизавшиеся» грани шлямбура можно крепко обхватить трубным ключом. Методом раскачки надо попробовать сорвать шлямбур с места. Но главное не перестараться, иначе можно сорвать резьбу и сломать смеситель.
- Применение химических средств поможет ослабить резьбовое соединение.
Хорошо действуют WD-40, уксус, моющее средство Sillit и другие кислотосодержащие растворы. Если поверхностное смазывание не помогло, то из пластилина можно вылепить маленькую емкость вокруг шлямбура и налить туда один из этих растворов. Глубина емкости должна обеспечить полное покрытие кран буксы раствором.
- Сдвинуть резьбу с места поможет термический метод. Строительным феном прогревают резьбовую часть корпуса смесителя, пока шлямбур не начнет откручиваться от руки.
Обратите внимание: применение открытого огня для прогрева ускорит результат, но в смесителе расплавятся пластиковые детали, а с поверхности корпуса обгорит блестящее покрытие. Такую фрезу можно использовать вместо сверла. Такую фрезу можно использовать вместо сверла
Такую фрезу можно использовать вместо сверла
- 90% китайских смесителей изготовлены из деформируемого сплава. Легкое простукивание молотком вокруг резьбы ослабит налет, и шлямбур провернется по резьбе.
- Когда все методы испробованы, остается последнее решение: удаление кран-буксы высверливанием. Для этого ножовкой по металлу срезают выступающую часть шлямбура и подходящим по диаметру сверлом высверливают оставшуюся в корпусе смесителя деталь. Вместо сверла подойдет аналогичного размера фреза.После высверливания придется нарезать новую резьбу в корпусе смесителя. Такой сложный ремонт имеет смысл производить для дорогих и качественных смесителей. Если у вас был установлен дешевый смеситель, проще и дешевле будет сменить его на новый.
Как отремонтировать кран-буксу, смотрите в видео:
- Как поменять кран букс в смесителе — правила съема и замены. Жми!Кран-букса – это неотъемлемый элемент любого смесителя горячей и холодной воды, который представляет собой регулятор водяного потока. Как поменять его…
- Как отремонтировать кран смесителя: особенности, поиск неполадки, инструкции работ своими рукамиСегодня мы рассмотрим, как отремонтировать кран смесителя своими руками. Смесителем является сантехнический прибор, служащий для регулирования…
- Как починить смеситель в ванной: конструкция, неисправности, инструкции по работам в этапахНесмотря на то, что в настоящее время можно очень просто отремонтировать любую технику в мастерских или вызвать мастера на дом, и он починит вам…
Устройства и виды соединительных шлангов
Подводка для смесителя
Возможно, Вас заинтересует информация о том, как заменить смеситель дома
Система, обеспечивающая подключение смесителя к водопроводной сети, называется подводкой. Она может быть жесткой и гибкой. Шланг относится к последнему варианту и используется чаще. Его главное преимущество – возможность простого соединения смешивающего устройства с удаленными трубопроводами.
Гибкая подводка для смесителей
Возможно, Вас заинтересует информация о том, какой смеситель лучше для кухни
Гибкая подводка представляет собой гнущийся шланг в оплетке. С обоих концов у него есть 2 крепежа:
- штуцер для подсоединения к смесителю;
- накидная гайка, которая закрепляется к водопроводу.
Изделия отличаются друг от друга видом материала, из которого они изготовлены:
- у дешевой продукции основной шланг может быть выполнен из резины, которая имеет малый эксплуатационный срок;
- каучуковые изделия более качественные и безопасные для здоровья.
Обратите внимания! Некачественный резиновый шланг выдает резкий неприятный запах резины. Несложно догадаться, что для питьевой воды такой соединительный элемент не подходит.
Схема шланга подводки
На срок службы подводки также влияет вид оплетки, выполняющей функцию защиты от внешних и внутренних воздействий:
- скачка или спада давления в системе;
- внешних повреждений;
- резкой подачи воды;
- температурных расширений.
Гибкая полимерная подводка для смесителя
Внешняя оболочка может быть выполнена из четырех материалов:
- алюминий;
- нержавейка;
- оцинкованная проволока;
- нейлон.
Последний вариант в продаже встречается реже. Оцинкованные модели – самые ненадежные и подходят лишь для временной эксплуатации. Алюминий неизбежно окисляется под влиянием конденсата.
Возможно, Вас заинтересует информация о том, как разобрать смеситель
Наилучший вариант – оплетка из нержавеющей стали, которая рассчитана на рабочее давление в 10 атмосфер и температуру до 95 градусов. Эксплуатационный срок такой продукции – 8 лет.
Разобранный смеситель и подводка
Есть особо прочные модели шланга с оболочкой из нейлона или нержавеющей стали, способные выполнять свои функции при давлении в 20 атмосфер и температуре 110 градусов.
Именно на состав, технические характеристики и еще ряд показателей стоит обратить внимание при покупке гибкого соединения. Возможно, Вас заинтересует информация, о том как поменять кран на кухне?
Возможно, Вас заинтересует информация, о том как поменять кран на кухне?
Рычажной кран питьевой воды после фильтра — разборка
Подобным видом рычажного крана (еще его называют поршневой кран) комплектуются много разных систем очистки питьевой воды. Наиболее распространенные в одно — двух — трех ступенчатых бытовых фильтрах чистой воды, на выходе которых и устанавливаются такие краны. Несмотря на простую конструкцию, служат они довольно долго. Основная, наиболее распространенная, неисправность такого крана, впрочем, как и любого другого, это когда кран закрывается не полностью и вода капает в закрытом состоянии. На первый взгляд такой рычажной кран выглядит не разборным. Но все разбирается и ремонтируется.
Особенности
Смеситель хорошего качества должен не только стильно выглядеть, но и производиться по современным технологиям, отвечать всем требованиям безопасности и отлично выполнять свои функции. Данные устройства ежедневно подвергаются высоким нагрузкам, поэтому при покупке стоит отдать предпочтение надежному производителю. Таковым считается фирма Grohe, которая выпускает продукцию высокого качества, что способна превратить выполнение бытовых задач и удовлетворение нужд в удовольствие.
Линейка товаров данного производителя – это конструктивные решения, надежное и удобное оборудование, которое служит долгие годы. Сантехнические аксессуары могут монтироваться разными способами, поэтому с легкостью способны сочетаться с техникой иного производства. Перед тем как попасть в продажу, каждая единица сантехники проверяется и тестируется, что позволяет покупателю получить товар высокого качества. Внешний вид смесителей элегантный, высокотехнологичный и универсальный, поэтому может вписаться в любое помещение.
Устройство техники Grohe – это надежные и качественные элементы. Рычаги способны увеличивать угол поворота, рукоятки характеризуются плавным хождением, картриджи надежно зафиксированы внутри смесителя, поэтому аварийные ситуации возникают крайне редко. Также особенностью техники для ванных комнат и кухонь Grohe является простота и быстрота их установки.
Шаровой
Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:
- Извлекаем пробку.
- Отпускаем стопор.
- Снимаем рычаг.
- Выкручиваем специальным ключом или пассатижами прижимное кольцо.
- Откручиваем крышку-колпачек.
- Вынимаем поводок, манжету, шар.
- Отверткой извлекаем седла с пружинами.
- Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.
Наглядное пособие от канадских специалистов:
Смесители Grohe: возможные варианты и их функции
Кухонные смесители от немецкого изготовителя с успехом объединили в себе ультрамодный дизайн и многообразие полезных функций, значительно облегчающих работу на кухне. Интересное оформление в дополнение к полезным функциям превращают рутинную повседневную работу в приятное времяпровождение. В зависимости от специфики дизайна комнаты или условий монтажа, коллекции представлены вариантами как с одним рычагом, так и с несколькими вентилями. Нельзя оставить без внимания и двухкомпонентную систему подготовки воды к использованию.
Однорычажный кухонный смеситель
Компания Grohe уделяет большое внимание совместимости с любыми сантехническими приспособлениями, поэтому каждая представленная коллекция смесителей состоит из изделий, предусматривающих различными методы прикрепления
- однорычажные с различной высотой излива;
- смесители с настенной установкой.
Смесители для ванны предусмотрены в следующих вариантах:
- аксессуары скрытой или наружной установки;
- напольные изливы и смесители для отдельно расположенных ванн.
Такие смесители способны бесперебойно прослужить долгое время
К разработке каждого вида изделия производители подходят таким образом, чтобы срок его службы был максимальным, тем самым исключая необходимость в постоянной замене деталей. Процесс разработки включает в себя тестирования с целью проверки на соответствие всем качественным стандартам.
Как разобрать однорычажный смеситель в ванной и на кухне — пошаговая инструкция
Однорычажные (с одной ручкой) являются самыми простыми из всех существующих кранов (Damixa Arc – Дамикса, Franke, Oras – Орас, Iddis). Их конструкция представлена носиком, поворотным рычагом, фиксирующей гайкой, прокладкой, сменным шариком или картриджем.
Разборка однорычажного шарового смесителя
Шаровый водопроводный кран (Gustavsberg, Haiba, Rubineta, Shruder, Varion, Флора) является одним из видов однорычажного. Он применяется для смешивания воды, к нему подключается два трубопровода: горячий и холодный. Контроль температуры и напор осуществляется при помощи шарика, который выступает также запорным элементом. Шарик является заменяемым элементом.
Устройство однорычажного шарового смесителя
Пошаговая инструкция с видео, как разобрать шаровый однорычажный смеситель на кухне или в ванной:
- Перед началом работы требуется полностью отключить подачу воды. В противном случае при разборке из водоснабжающих труб может политься кипяток;
- Далее нужно вынять декоративную заглушку, если она у вас имеется;
Шаг 2: Вынимаем декоративную заглушку в смесителе
После этого выкрутите винт с помощью отвертки, который прижимает поворотный регулятор. Этот винт соединяет рукоятку с штоком запорной арматуры;
Шаг 3: отверткой откручиваем винтик
Затем рукоятку (ручку управления) следует снять с корпуса. Она необходима для подачи воды и является регулирующей деталью;
Шаг 4
Далее с помощью ключа откручиваем колпачок;
Шаг 5: откручиваем колпачок
Вынимаем рукой кулачок;
Шаг 6
После этого можно устранить шаровой механизм. Нужно быть осторожными, часто под шариками вмонтирован пружины, которые помогают осуществлять контроль потока и температуры воды. Снимайте запорный механизм аккуратно, чтобы не повредить хрупкие пружины;
Шаг 7: вынимаем смесительный шар
С помощью отвертки аккуратно достаём седла клапана и пружины к ним;
Шаг 8
Извлекаем поворотный блок излива смесителя;
Шаг 9
Любой водопроводный кран помимо запорного механизма оснащается 2 прокладками (уплотнительными кольцами), которые зачастую располагаются прямо под ним. Их также нужно снять и прочистить. Если прокладка слишком сильно притерлась к основанию, то её нужно поддеть тонкой плоской отверткой или ножом и заменить;
Шаг 10: снимаем и заменяем, в случае необходимости, уплотнительные кольца
Конечно, желательно поменять и шарик, и прокладку. Но если нужно узнать точное место поломки, то следует ненадолго включить воду и посмотреть, откуда будет сочиться вода.
Если причина поломки кроется в том, что кран просто засорился, к примеру, известковыми солями или прочим сором, то ремонт будет продвигаться гораздо быстрее. Нужно по инструкции выше снять корпус и прочистить его специальным гелем. В зависимости от материала носика нужно правильно выбрать чистящее средство. Для латуни, меди и стали они разные
Обратите внимание, что часто импортный смеситель (итальянский, немецкий и т. д.) оснащается специальной сеточкой, которая располагается непосредственно под изливом
Её нужно почистить старой зубной щеткой и продуть.
Советы по разборке и ремонту от эксперта:

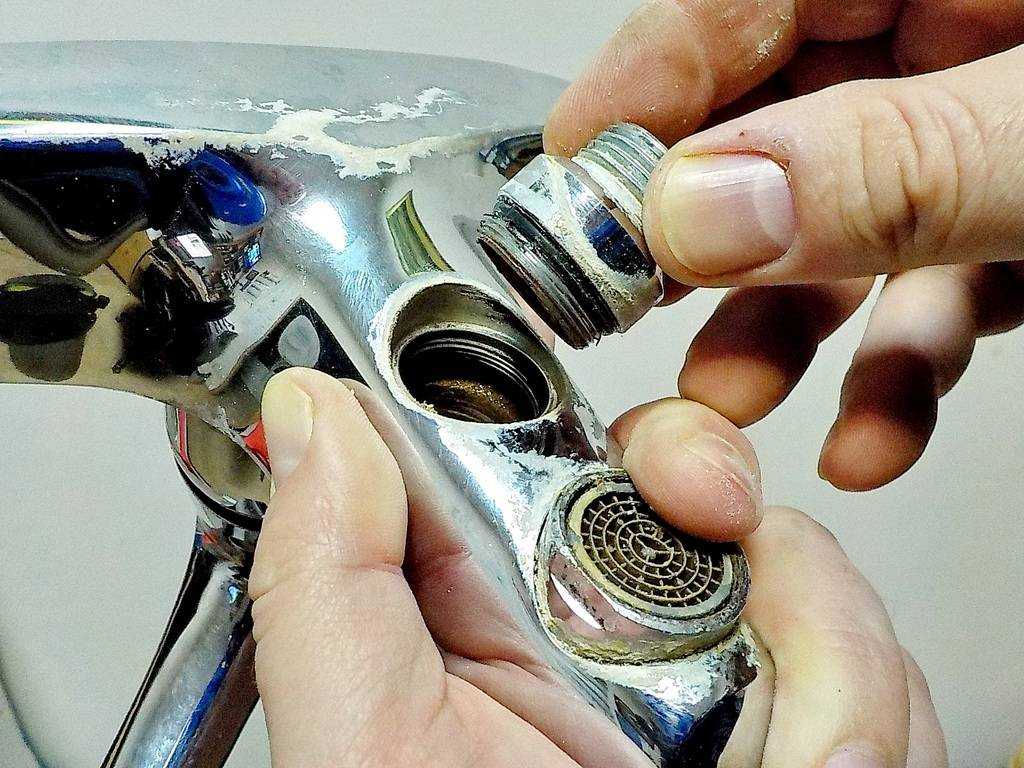

Многие модели (Blanco Elipso, Hansberg Prestige, Hansgrohe, Сентоза, Mofem) украшены специальной декоративной панелью. Её снять можно только при помощи тонкой отвертки
Поддевается крышка снизу, со стороны корпуса и осторожно приподнимается вверх;
В случае если ваш аэратор загрязнен, вы можете его опустить в емкость с пищевым уксусом на 1 час для удаления различных грязевых вкраплений. Перед установкой обязательно промыть водой.
В идеальном случае нужно заранее купить полный ремкомплект для вашей модели;
Перед разборкой предварительно изучите устройство именно вашего типа смесителя.
Видео: как разобрать шарнирный однорычажный кран/смеситель в ванной
Как разобрать смеситель с картриджем
Нужно отметить, что сейчас для умывальника или в качестве кухонного крана часто устанавливаются однорычажные смесители с керамическими картриджами. Они не поддаются замене, поэтому при поломке их нужно разобрать и выбросить. Но в большинстве случаев, кран с керамическим картриджем прослужит долго, поэтому его замена требуется редко.
Фото – устройство однорычажного смесителя с керамическим картриджем Фото – схема разборки смесителя с картриджем
и еще одна видео инструкция о том, как разобрать кухонный смеситель с керамическим картриджем
Как разобрать шаровый переключатель для душа
В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.
Полностью разобранный двухвентильный смеситель с запчастями
Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):

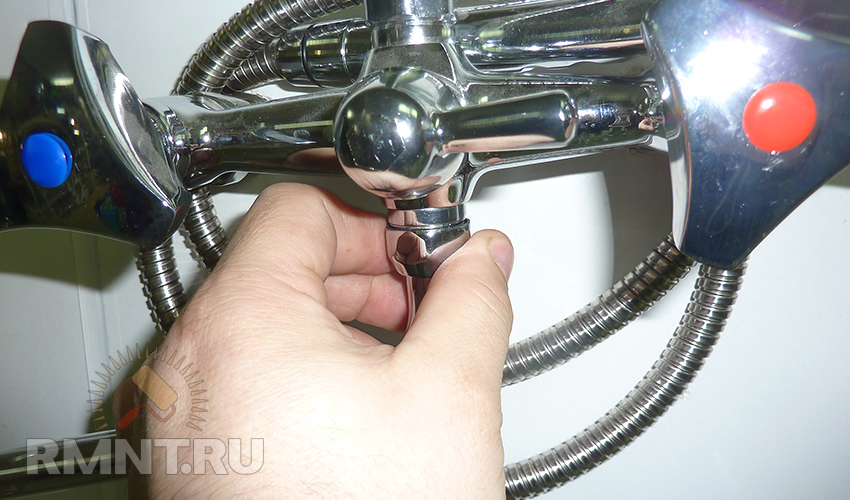

- Первой снимается прижимная гайка в верхней части смесителя, которая отвечает за крепление шланга от душа к корпусу крана. Она легко вынимается при использовании плоской отвертки или канцелярского ножа;
На смесителе убрана декоративная пластина

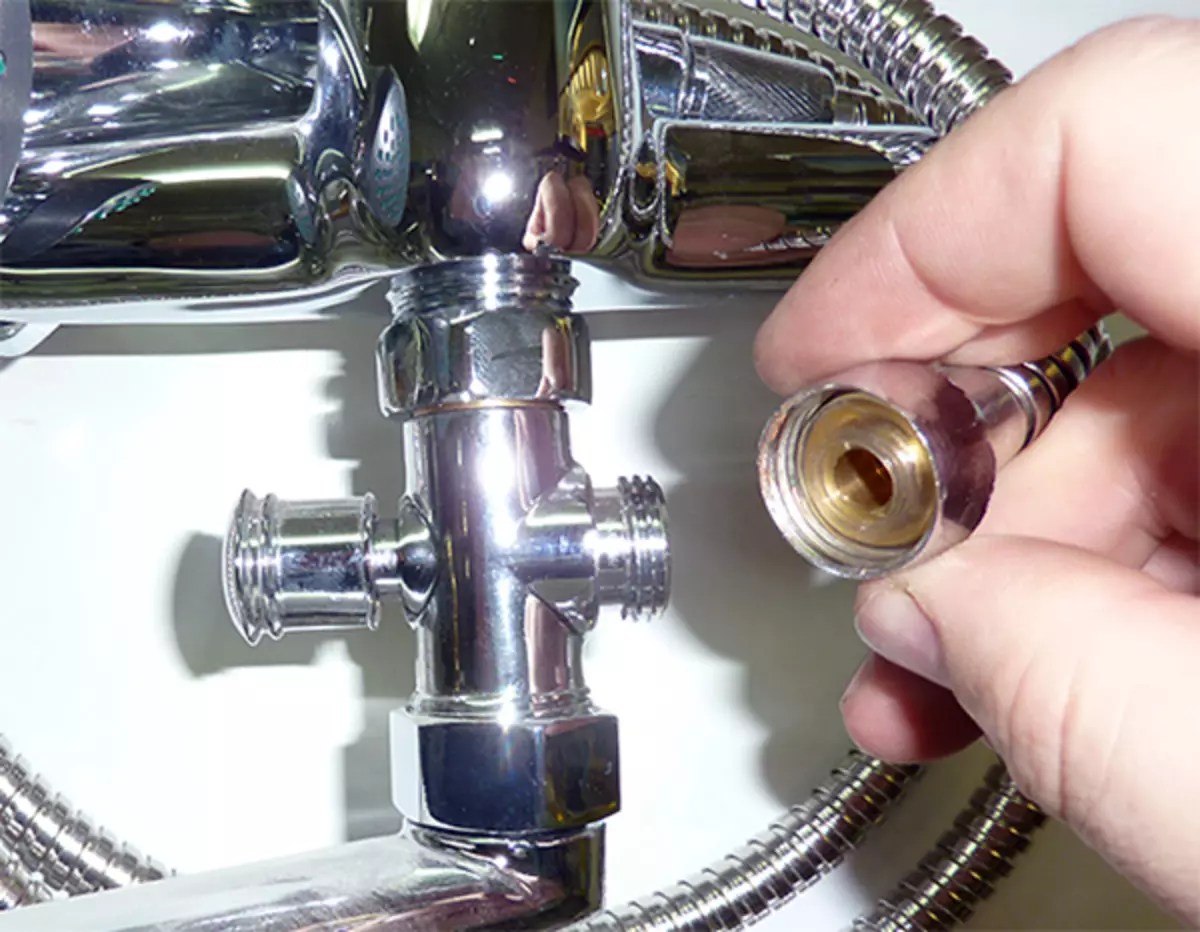

После снятия душа и гайки, в смесителе будет свободно отверстие под втулку, в котором расположена шестигранная пластина, придерживающий запорный шарик. Чтобы вынуть переключатель, нужно раскрутить шестигранником фторопластовую пластину и вытащить её наружу. Сильно давить нельзя, чтобы не разломать крепление;
Отверстие под втулку
Только после этого выкручивается ручка, при помощи которой регулируется положение шарика. Сначала снимается декоративная пластина. Под ней расположен болт, его нужно вкрутить фигурной отверткой, желательно с упором. Если резьба плохо поддается раскручиванию, то можно попробовать нанести на не небольшое количество масла. Прилагать чрезмерное усилие нельзя, чтобы не сорвать крепление;
Ручка легко снимается без ключей, она не насажена на резьбу (на фото обозначена 1)
Обратите внимание, что почти всегда ручка выполнена из силумина, который очень хрупкий. Поэтому если она сложно «отходит» от корпуса, не нужно её сильно бить или вкручивать;
Ручка переключателя, которую нужно снять
Под ручкой расположен шток переключателя, его нужно выкрутить, как стандартную резьбу
После этого он с легкостью вынимается из основания и может подвергнуться ремонту или осмотру.
Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.
Смеситель с термостатом
Если барахлит модель с термостатом, Вам понадобится помощь специалиста. Дело в том, что схема подключения индикатора температуры зависит от производителя. К тому же, это устройство обладает очень нежными контактами, которые можно легко повредить при неправильной разборке. На рисунке ниже схематически представлены основные составляющие части термостатического смесителя.
Фото – разборка модели с термостатом
Видео: Чистка термостата от накипи в смесителе Vado
Комфортные условия проживания зависят от такого бытового устройства как водопровод. Но, а смеситель представляет важнейшую часть такой конструкции. Если вы не знаете, как разобрать однорычажный смеситель, то данная статья для вас. Этот функциональный механизм призван перемешивать потоки холодной и горячей воды для достижения оптимальной температуры. В случае неполадки подобное устройство требует срочного ремонта. Причиной неисправности может быть протекание воды, износ механизма или снижение объема струи. Именно в подобных ситуациях требуются знания о разборке и сборке устройства.
Однорычажный кран является функциональным и эргономичным механизмом с современным дизайном
