Как проверить теплый пол: методы проверки датчика и терморегулятора теплого пола

Пример расчета сопротивления

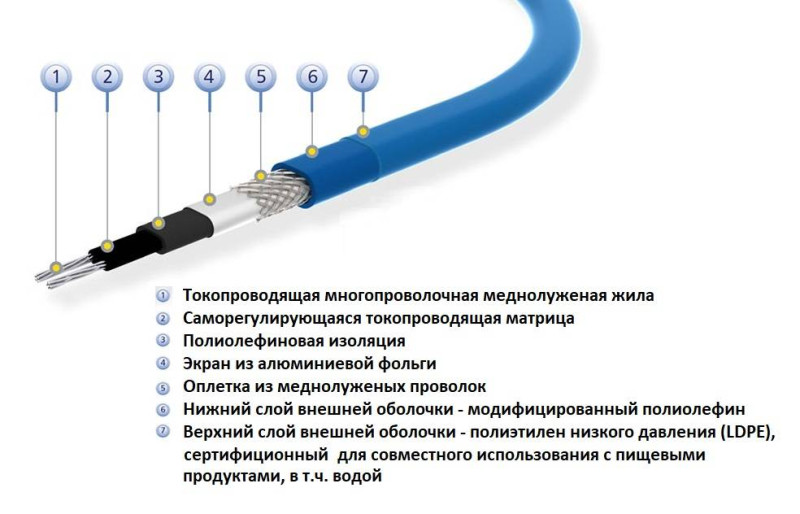

Давайте рассмотрим, как делается подобный расчет. Допустим, мы имеем в качестве испытуемого образца кабель марки SRL-16-2, мощностью 16Вт/м.

Общая длина участка – 10 метров. Температура трубы на который уложен кабель в данный момент составляет около 5 градусов.

Сначала рассчитаем какой ток должен потреблять данный саморег при таких условиях.

(P-мощность на 1м, L-длина кабеля, U-напряжение)

Мощность берем исходя из графика зависимости. В нашей ситуации для 5С получается примерно 17,5Вт/м

Ошибка
Обратите внимание, напряжение необходимо замерять реальное, а не брать условные 220В.

Иногда оно может существенно отличаться как в большую, так и в меньшую стороны. Возьмёте стандартные 220V и получите значительную погрешность, искажающую все данные.

I=P*L/U=17.5Вт*10м/235В=0,74А

Замеры напряжения проводятся тем же самым мультиметром. После расчета тока вычисляем сопротивление кабеля.

То есть получается, что наш мультиметр при данных “климатических” условиях должен показать сопротивление в пределах 320 Ом. Это расчет:

R=P*L/I2=17.5Вт*10/0,74А*0,74А=319.5 Ом

А это полученный результат:

Если его показания будут отличаться в десятки раз в большую или меньшую стороны, значит с нагревательным кабелем что-то не в порядке.

Данный подход является весьма условным и во многом все будет зависеть от температуры матрицы саморега. Именно погрешность температуры вносит самые большие неточности.

Вполне вероятна ситуация, когда начало кабеля будет иметь одну температуру, а его конец на замерзшей трубе в конце дома совсем другую. В этом случае 100% полагаться на такие вычисления не стоит.

Однако опять же вы сможете узнать хотя бы примерный порядок величин.

Если мультиметр показывает данные в несколько десятков или сотен кОм, а расчетные данные говорят о десятках или сотнях Ом, то с кабелем явно что-то не то.

Все измерения на саморегах чаще всего проводятся на шкале мультиметра 2000 Ом, а не 200 Ом.

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

• Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
• Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
• Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Как подключить терморегулятор к теплым полам с электрическим нагревательным элементом

В таких теплых полах основным нагревательным элементом может выступать либо инфракрасная пленка, либо специальный греющийся кабель с очень большим сопротивлением. При использовании таких полов просто не обойтись без данного устройства. Таким образом, ниже представленная инструкция поможет правильно собрать всю конструкцию в единое целое, и впоследствии наслаждаться результатом проделанной работы.

Очень важно изначально определить место расположения термостата и составить схему подключения и расположения всех элементов. Так как для работы системы необходимо напряжение в 220 В, то его лучше всего устанавливать в местах, где есть доступ к проводам, это в значительной степени уменьшит затраты кабеля.
При укладывании теплого материала нужно тщательно продумать место расположения термодатчика

Он не должен быть под мебелью, а также находиться недалеко от самого устройства. Так, например, при использовании ИК пленки датчик необходимо размещать с изнаночной стороны.
После того как полы будут уложены, необходимо приступить к установке самого устройства по регулированию температуры. Для этого в выбранном ранее на схеме месте делают углубление в стене для встроенного устройства, или производят разметку на стене, если используется наружный прибор.
Необходимо сопоставить коммутируемую мощность термостата с мощностью греющего элемента. Если этот показатель значительно меньше, необходимо дополнительно установить специальный магнитный пускатель, рассчитанный на работу в сети 220 В переменного тока.

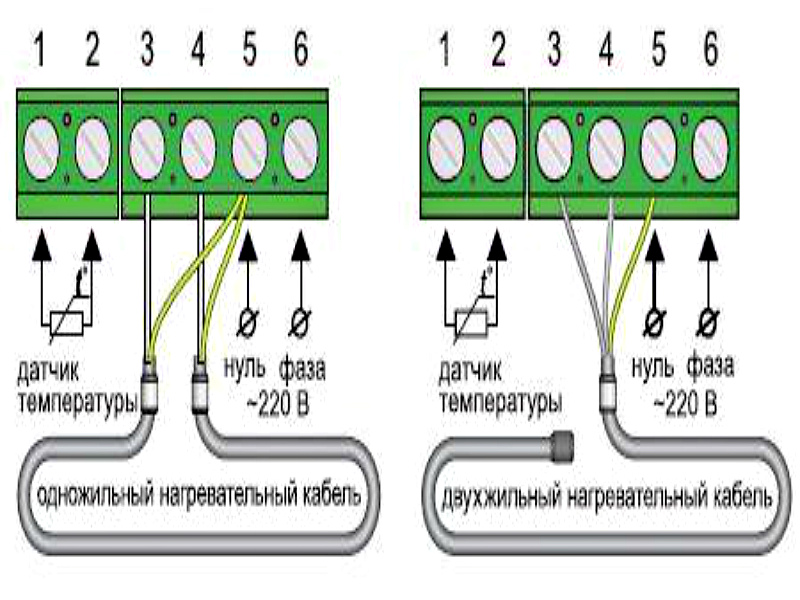

Нужно подключить все провода в одну цепь, при этом схема подключения находится непосредственно на корпусе устройства. Таким образом собрать в единое целое может даже человек, который с подобными вещами ни разу не сталкивался.
Завершающим этапом является подключение к электросети и проверка работоспособности всей системы в целом. Данную проверку лучше осуществлять на этапе, когда напольное покрытие еще не уложено, поскольку при обнаружении проблем их необходимо исправить, а для этого нужен полный доступ к нагревательному элементу.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Мультиметр

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Когда стоит проверять?

Необходимость в проверки системы теплый пол может возникнуть и в другой ситуации. Если пол не нагревается, стоит для начала убедиться, что не термостат подается электроэнергия. В этом случае на лицевой панели должен гореть соответствующий индикатор. Если электроэнергия есть, проверяют настройку температуры. Возможно, регулятор просто отключен. При правильных настройках проводят проверку дальше, если:

• Нет нагрева по всей напольной поверхности. Если вдруг отключается автомат, можно смело говорить о коротком замыкании. В такой ситуации проверка системы неизбежна. Пока она не будет полностью завершена, эксплуатировать оборудование небезопасно. Чтобы выявить поврежденный участок кабеля, отключают напряжение. От термостата отключают питающие провода и позванивают участок между регулятором и щитком. На том участке, где мультиметр покажет нулевое значение, и находится поврежденный участок. Поиски продолжают до тех пор, пока не будет найден поврежденный отрезок. Если цель не достигнута, от термостата отсоединяют греющий кабель и начинают измерять его сопротивление на входе. При наличии замыкания в этом месте, можно утверждать о выходе из строя регулятора: его придется заменить. При отсутствии короткого замыкания придется измерить сопротивление жил. Если на экране прибора появляется бесконечность – внутри кабеля произошел разрыв;
• Не удается отрегулировать температуру системы. В этом случае нагрев сохраняется, но изменить показания не представляется возможным. Отказ свидетельствует о выходе датчика температуры либо некорректной работе регулятора. В последнем случае устройство придется заменить на новое. Если причина в датчике температуры, его следует отсоединить от терморегулятора для проверки значения сопротивления. Он должно полностью соответствовать указанному в сопроводительных документах. При наличии отклонений напольное покрытие поднимается, а датчик меняется на новый;
• Напольная поверхность прогревается фрагментально. Установить зоны нагрева поможет тепловизор либо численное определение величины потребляемой мощности. Если ее значение несколько меньше заявленного, значите теплый пол работает некорректного из-за обрыва нагревательного кабеля. При превышении проектного значения наблюдается короткое замыкание между отдельными элементами. В итоге, какая-то часть нагревательного контура остается незадействованной. Другая потребляет, больше чем планировалось изначально.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.

Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см

Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев

Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Проверка работы терморегулятора лампочкой

Необходимо выполнить следующие действия:

1. Регулятор запитывается от сети клеммой N для нулевого кабеля и клеммой L для фазного;
2. Подсоединяется лампочка в патроне и датчик температуры. Лампочка в данном случае станет индикатором получаемой нагрузки;
3. Нажимают тумблер и включают прибор;
4. Рычагом устанавливают максимальный нагрев;
5. Правильная работа регулятора отмечается при загорании лампочки.

Этот способ проверяет датчик, фиксирующий теплоту пола. Его можно также взять в ладонь, а на регуляторе показывается температура. Переключают снова на высокие показатели, лампочка загорается, а как только нагрев достигает температуры тела человека, лампочка гаснет. Система отставляется на время, после остывания датчика лампочка загорается вновь.

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

• Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
• Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
• Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Источник

Проверка теплого пола без мультиметра

Как поступить, когда пол протестировать необходимо, а мультиметра нет? Знатоки советуют воспользоваться лампочкой. Делается это следующим образом:

1. Отключается питание сети. После чего к ней присоединяется термостат. Вращающийся регулятор нагрева устанавливается на минимальный уровень. После этого присоединяется термодатчик с лампочкой, которая будет индикатором исправности устройства.
2. После этого в сеть подается питание, а регулятор мощности устанавливается на максимум. Если терморегулятор исправен, лампочка загорится.

Отдельно можно проверить работоспособность термодатчика. Для этого нужно собрать схему, аналогичную предыдущей, когда проверялся термостат. Затем необходимо взять датчик в руку и сжать в кулаке. Регулятор обогрева должен находиться в среднем положении. После подачи тока в цепь лампочка загорится, а когда датчик нагреется от тепла руки — погаснет.

Последний метод проверки работоспособности теплого пола позволяет сделать это и без мультиметра, и без лампочки. Он применяется, когда есть уверенность в работоспособности термостата. Заключается способ в следующем:

• кабель теплого пола, после отключения автоматов, присоединяется к электрическому щитку без термостата, напрямую;
• затем, примерно на 30 минут, включается автомат и проверяется нагрев пола.

Если без термостата пол нагрелся, а с ним нагрев не шел, значит проблема в терморегуляторе, и он подлежит замене.

Подводя итоги, нужно обратить внимание, что проверка теплого пола должна проводиться не менее трех раз:

• при покупке;
• после укладки, но до заливки стяжки;
• непосредственно при запуске отопительной системы.

В случае выявления дефектов, когда пол перестает выдавать тепло, лучше воспользоваться мультиметром, с помощью которого замеряется сопротивление, напряжение и сила тока. Это помогает выявить локализацию проблемы и оперативно устранить ее.

Основные неисправности

Нередко после завершения монтажных работ теплый пол так и не начинает вырабатывать тепло. Отсутствие нагрева является верным признаком того, что установка системы была выполнена с существенными ошибками либо произошел отказ оборудования из-за неправильно сделанного выбора либо установки изначально неисправных устройств. Основные виды неисправностей можно разделить на группы, в зависимости от места возникновения. Из строя может выйти:

• Терморегулятор, причиной отказа которого является отказ реле или конденсатора. Ремонт подобных элементов обходится достаточно дорого, поэтому сломавшийся просто меняют на новый. При покупке нового устройства следует выбираться модель такого же производителя, что и предыдущий, а также товарный знак терморегулятор. Однако прежде чем отказываться от действующего устройства стоит проверить его настройки. Иногда плохая работа часто связана с неправильно выставленными режимами работы;
• Термодатчик, который при необходимости можно заменить. Такие устройства в зависимости от исполнения могут работать продолжительное время. Срок службы напрямую зависит от качества и правильности выполненного монтажа. Для проверки работоспособности надо знать порядок выполнения работ. Прибор должен размещаться внутри гофрированной трубки и находится в месте, рекомендованном производителем системы «теплый пол»;
• Кабель, имеющий достаточно продолжительный срок службы. Причина отказа кроется исключительно в неправильно выполненном монтаже. Наиболее уязвимым местом считается соединительная муфта.

Чтобы свести к минимуму количество ремонтных и диагностических работ, стоит отдавать продукции ведущих производителей. Соблюдение технологии производства и использование качественных материалов позволяет гарантировать качество предлагаемой продукции.

Как проверить греющий кабель на целостность мультиметром?

Чаще всего рядовой потребитель сталкивается с греющим кабелем, используемым для монтажа теплых полов. Когда система перестает подавать тепло в помещение, приходится разбираться с причинами. Основных точек отказа теплого пола три:

• терморегулятор;
• датчик температуры;
• греющий кабель.

Если первые две проверены и оказались исправными, придется проводить проверку кабеля.

Узнать о его работоспособности можно двумя путями:

• провести визуальную оценку, опираясь на внешние признаки повреждения – расплав изоляции, почернение участка кабеля;
• использовать измерительный прибор, самым доступным из которых является мультиметр.

Проверка проводится в следующем порядке:

1. Прибор устанавливают в режим измерения переменного напряжения и проверяют наличие питающего напряжения на клеммах терморегулятора.
2. Далее нужно проверить сопротивление самого греющего кабеля. Для этого тестер переводят в режим измерения сопротивления.
3. Всю систему обесточивают, выводы нагревательных элементов отключают от клемм терморегулятора и производят замер.
4. Щупы прибора прикладывают к выводам кабеля.

Показатели на дисплее зависят от мощности кабеля, которые указаны в паспорте на него. Возможные результаты:

• Допускается отклонение сопротивления на 5 – 10% в обе стороны. Поэтому если действительное сопротивление греющего кабеля находится в этих пределах, его считают исправным.
• Превышение сопротивления указывает на повреждение изоляции.
• Показатель сопротивления, стремящийся к бесконечности, сигнализируют о возможном обрыве кабеля.
• Сопротивление равное нулю говорит о коротком замыкании.

Если проверка показала неработоспособность кабеля, придется заниматься поиском мест повреждений и ремонтом.

Вопрос — ответ

Вопрос: Как можно найти место повреждения кабеля системы теплого пола, не разбирая само покрытие?

Имя: Александр

Ответ: После проверки мультиметром, показавшей на неисправность греющего кабеля теплого пола, нужно как можно точнее найти место повреждения. В этом поможет такой прибор как тепловизор, фиксирующий инфракрасное излучение. В том месте, где кабель не работает, равномерность излучения изменена. Специалист, выполняющий проверку, быстро определит область возможной поломки.

Вопрос: Проверка мультиметром показывает, что кабель в норме, но он почему-то не работает?

Имя: Ярослав

Ответ: Возможно, неисправность локализована в распределительном щитке. Нужно проверить УЗО или автомат.

Вопрос: Пол плохо греется, а мультиметр показывает пониженное напряжение в сети. Что делать?

Имя: Матвей

Ответ: В данном случае поможет стабилизатор напряжения. Но причину стабильно пониженного напряжения в сети нужно все-таки выяснить в энергоснабжающей организации, поскольку это явление не нормальное.

Вопрос: Какой греющий кабель лучше? И как это проверить мультитестером?

Имя: Егор

Ответ: Проверять тестером здесь ничего не нужно. Саморегулирующийся кабель считается более современным. Он лучше защищен от перегрева, особенно в таких местах, где стоит стационарная мебель. Обычно под ней теплый пол не монтируют, но при необходимости перемещения крупногабаритной мебели на другой участок пола, перегрев все же возможен. Кроме того, такой кабель позволяет значительно снизить расход электроэнергии.

Источник

Основные рабочие элементы теплого пола

Чтобы выявить причину неисправности теплого пола, необходимо знать основные составляющие элементы системы, которые могут повлиять не ее работу. Итак, в целом система электрического теплого пола состоит из:

• терморегулятора,
• датчика температуры,
• и непосредственно самого нагревательного элемента, который может представлять собой нагревательный кабель, нагревательный мат (кабель, зафиксированный на сетке с определенным шагом), инфракрасную пленку.

Функционирование пола происходит следующим образом: по нагревательному элементу проходит ток, после чего происходит излучение тепла. Температурные данные воспринимает специальный датчик, передавая полученные показатели на терморегулятор.

Работа терморегулятора же заключается в контроле и поддержании температуры: желаемая температура задается вручную, а терморегулятор активирует/деактивирует систему теплого пола для установления нужного температурного режима. Для того чтобы проверить исправность каждого из элементов общей системы теплого пола существует ряд действий.

Первый шаг – определение работоспособности теплого пола

Работа теплого пола может быть нарушена из-за неисправности в самом нагревательном элементе. Чтобы проверить его работу, нужно подключить пол к сети без терморегулятора. После подключения нужно выждать некоторое время и проверить нагреваются ли все участки теплого пола. Если пол нагревается равномерно и сбоев в работе не обнаружено, значит, не работает терморегулятор теплого пола либо его датчик.

Обратите внимание! Когда система теплого пола работает от сети без терморегулятора, нагрев осуществляется на всю мощность, а это существенно увеличивает расход электроэнергии, при этом обогрев нужно держать под постоянным контролем – включать/отключать собственноручно

Как проверить терморегулятор теплого пола?

Как проверить терморегулятор теплого пола?

Проверка терморегулятора температуры теплого пола заключается в проведении ряда несложных последовательных действий, которые помогут выявить причину неполадок.

Во-первых, проверьте или все провода расположены правильно. Для этого ориентируйтесь на схему их размещения.

Во-вторых, сверяем величину напряжения на контактах. Установите на термостате минимальный температурный режим, подайте на прибор напряжение в 220В, специальным устройством (мультиметр) проверьте значения напряжения на контакте №1 и контакте №2. Напряжения на данных контактах должно быть таким же как на входе, то есть 220В.

В-третьих, проверяем на исправность реле и температурный датчик. Переводим тумблер в положение «включено», регулятор выставляем на максимальное температурное значение, на контакты №3 и №4 подаем напряжение (220В). При осуществлении всех этих действий внимательно прислушивайтесь: если в это время постоянно будут слышны щелчки, значит сломался терморегулятор теплого пола. Но если на данных контактах напряжения нет, то это указывает на поломку температурного датчика. Если у Вас программируемый терморегулятор, то информация о выходе датчика из строя будет отображена на дисплее автоматически.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.
