Как удлинить кабель антенны телевизора

Скрутка

Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.

Для скрутки нужно:

• Снять внешнюю изоляцию примерно на 5 сантиметров и, стараясь не нарушить целостность оплётки, отодвинуть её;
• Убрать изоляцию, проходящую внутри кабеля, обеспечив тем самым доступ к жиле проходящей в центре на 2-3 см;
• Тщательно перекрутить между собой жилы наращиваемого кабеля и используемого для удлинения куска, и закрыть это место изолентой;
• Произвести скрутку экранов в месте произведенного соединения и тщательно заизолировать это место.

Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.

Использование сплиттера

Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.

Для реализации данного способа необходимо приобрести использования сам сплиттер и в зависимости от того, какую его модель вы подобрали, F-разъемы либо ТВ-штекера

Особое внимание следует уделить маркировке устройства. Сплиттер оснащен одним отверстием для установки провода, тянущегося от антенны — он обозначен гравировкой «IN» -INPUT и несколькими выходными отверстиями — для кабелей тянущихся к телевизорам

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы

Для этого следует:

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:

Снять проходящую сверху изоляцию примерно на 2-3 см и, осторожно отодвинуть оплётку в противоположную ее расположению сторону; Сделав отступ от края на 2-3 мм, убрать изоляцию, которая проходит внутри, оголив тем самым расположенную по центру жилу; Тщательно закрепить на кабеле F-разъем (если получилось не плотно – сделайте подмотку при помощи фольги); Произвести срез проходящей по центру жилы так, чтобы ее выступ за конец разъема был не более чем пол сантиметра; Произвести аналогичные действия с другим концом; Произвести присоединение кабелей к сплиттеру, обращая при этом внимание на его маркировку

Использование переходника

Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.

Действовать в данном случае необходимо следующим образом:

• расположить F-разъемы на концах антенного кабеля (так же как и в предыдущем способе);
• произвести соединение частей линии, совместив для этого F-разъем с переходником.

Использование пайки

Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.

Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.

Телевизор

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

1. Подключение телефонной розетки: варианты, схемы, особенности

Что это такое?

HDMI-кабели представляют собой специальное приспособление, с помощью которого происходит передача цифрового сигнала звука и изображения от одного мультимедийного устройства к другому, при этом качество во время передачи остается на высоком уровне и не подвергается воздействию электромагнитных помех. Выглядит HDMI-кабель как длинный шнур, с разъемами на обоих концах. Один из таких разъемов имеет прямоугольную или трапециевидную плоскую конструкцию.

Так, например, к телевизору возможно подключить видеоплеер, ресивер, ноутбук, декодер, видеокарту, фотокамеру. В результате такого соединения на экране телевизора вы получите четкое полноцветное изображение и чистый аналоговый звук.

На сегодняшний день HDMI-кабели считаются основными коннекторными устройствами, которые служат для передачи данных в цифровом формате с высокой скоростью. Подобный провод способен передавать видеосигнал со скоростью 48 бит, а аудиосигнал – со скоростью 24 бит. Когда с мультимедийного устройства сигнал поступает в ваш цифровой телевизор, внутри него происходит перекодировка, и видеоизображение может едва заметно двоиться, однако, применяя для коннекта HDMI-кабели, такого эффекта двоения можно полностью избежать.

Проверка правильности соединения

Проверить, правильно ли сделано подключение, можно после вставки штекера в гнездо для антенны на телевизоре. На старых ТВ сзади корпуса есть только разъем для вставки переходника от обычной эфирной антенны. В новых телеприемниках всегда присутствует также вход для подсоединения провода от спутниковой антенны.

Нам нужен вход для обыкновенной антенны. Он может подписываться разными наименованиями, например:

• «ANT IN»;
• «ANT»;
• «RF IN»;
• «ANTENNA».

Внешне выглядит как обычная металлическая окантовка, с расположенным внутри пазом.

Выполните подключение смонтированного ранее на проводе штекера с «ANT IN» гнездом.

Включите телевизионное устройство и начните просмотр любого канала.

Дополнительно проверить соединение на прочность можно, если попытаться немного пошевелить штекер во время показа каналов. Любые действия, кроме полного вытаскивания штекера, не должны влиять на качество просмотра.

Если ранее телевидение не настраивалось, то выполните автоматический поиск каналов на телевизоре. Предварительно зайдите в режим ручного поиска (как – читайте по предыдущей ссылке) и посмотрите на шкалу уровня сигнала. Даже небольшой уровень уже означает, что контакт в штекере присутствует. Значит, разъем был смонтирован корректно.

Если наблюдаются периодические дефекты картинки, или сигнала нет вообще, причины бывают следующие:

1. Слабый уровень сигнала может говорить о малой мощности антенны, неправильном расположении приемника относительно ретранслятора цифрового сигнала, слишком большой длине кабеля. В последнем случае необходимо задуматься о другом варианте прокладки провода. Необходимо попытаться сократить длину как можно больше. Чем длиннее трасса, тем выше потери. Они увеличиваются с каждым метром. Также сигнал теряется в местах некачественных соединений. Если проблема в общем приеме сигнала, то потребуется перенастройка антенны на более близкий ретранслятор. Необходимо не только точно направиться на телевышку, но и постараться избежать преград на пути следования сигнала к антенне.
2. Полное отсутствие сигнала говорит о проблемах на стороне антенны или выполненных соединениях. Также причиной становится неправильная установка ант. штекера. В последнем случае возможно отсутствие контакта между экраном и корпусом разъема. Обязательно осмотрите внутренность разъема на предмет замыкания сердечника с экраном. Можете выполнить разделку провода повторно и приделать штекер заново.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

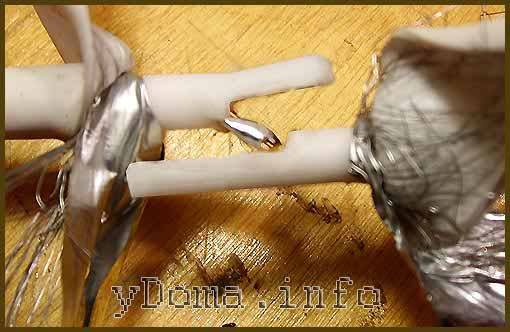

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Марки и характеристики антенного кабеля для телевизора

Коаксиальный антенный кабель выпускается под разными марками, из них чаще всего используются: SAT 50, SAT 703, RG 6, RG 59, DG 113, РК 75. Все они имеют волновое сопротивление 75 Ом и подходят для подключения одного или нескольких телевизоров. Теперь давайте поговорим про каждый вид поподробнее.

Кабель RG-6

Кабель RG-6

Бренд российский, но сделано в Китае. Центральная жила медная или стальная с омеднением, толщина 1.0 мм, спрятана в оболочке из вспененного полиэтилена. Кабель имеет экран из фольги, медную или алюминиевую оплётку и защитную ПВХ-оболочку. Общая толщина провода 6-6,8 мм. Чаще всего, марку RG 6 берут для кабельного, обычного и цифрового ТВ. Это самая недорогая разновидность с ценой за метр от 10 рублей.

Кабель РК 75

Аналог RG-6 по характеристикам, производится в России. Центральная жила из меди, толщина 1.0 мм, диэлектрик ПЭ, экран из медной оплётки или двойной из алюминиевого лавсана и лужёной меди (фольга и оплётка). Кабель с одинарным экраном можно использовать для эфирного и кабельного ТВ, с двойным – еще и для спутниковой антенны внутри здания.

Кабель RG 59

Более тонкий вариант RG-6 с толщиной центральной жилы 0.5-0.58 мм и наружным диаметром 5.4-6.0мм. Подходит для передачи всех видов сигналов, в том числе спутникового, но на расстояние в пределах 190 м. Из-за тонкости основного проводника сигнал в кабеле затухает на 50% сильнее, и потеря качества изображения возрастает с каждым метром.

Кабель SAT 50

Кабель SAT 50

Производитель — итальянская компания Cavel. Центральная медная жила 1.0 мм, экран усиленный, состоит из двух слоёв фольги и медно-оловянной оплётки, коэффициент экранирования от 60 дБ. Оболочка проводника сделана из PEG-диэлектрика, наружная из ПВХ, диаметр кабеля 6,6 мм, кг. Может передавать все виды телесигналов — эфир, кабельное, цифровое и спутниковое. Цена за метр от 30 рублей.

Кабель SAT 703

Кабель SAT 703

Также продукция под маркой Cavel. Центральный проводник из меди толщиной 1.13 мм. Экран из двух слоёв алюминиево-пластиковой фольги и медно-оловянной оплётки, коэффициент экранирования от 80 дБ, оболочки из PEG-диэлектрика и ПВХ, общая толщина — 6,6 мм. Качественно передаёт все телесигналы и рекомендуется для спутникового ТВ, в том числе и для прокладки на улице. Цена метра от 40 рублей.

Кабель DG 113

Кабель DG 113

Производитель Cavel, технические показатели аналогичны марке SAT 703, но коэффициент экранирования у DG 113 выше и начинается от 90 дБ. Это обеспечивает высокое качество передачи высокочастотных сигналов без помех. Отличный кабель для спутниковой антенны внутри помещений. Самый дорогой антенный кабель. Стоимость метра начинается от 65 рублей.

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Телевизор и аудио — видео

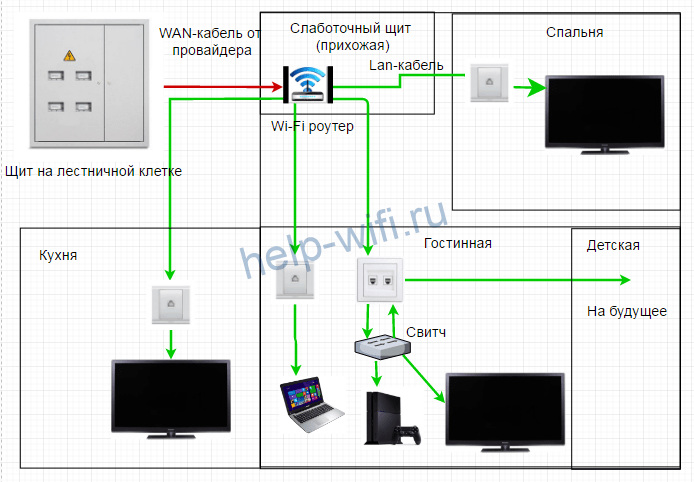

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

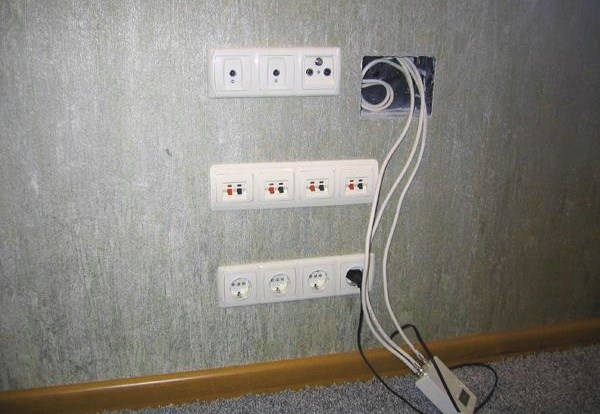

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру. Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора. Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах. Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Этап #3 – монтаж штекера Если у Вас, после прокладки кабеля остался запас, 1м, 2м, и более, не жалейте и ни в коем случае не скручивайте его в бухту, лучше отрежте с необходимым запасом для передвинуть, повернуть

Спрашивайте, я на связи!

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Этап #3 – монтаж штекера Если у Вас, после прокладки кабеля остался запас, 1м, 2м, и более, не жалейте и ни в коем случае не скручивайте его в бухту, лучше отрежте с необходимым запасом для передвинуть, повернуть. Спрашивайте, я на связи!

Все просто: как соединить антенный кабель с антенной, штекером?

Мужчинам часто приходится делать мелкую работу по хозяйству, даже если вы и не привыкли работать руками. И, наверное, всем приходилось сталкиваться с антенным кабелем. В своей квартире или в загородном доме мы постоянно имеем дело с этим видом кабеля.

Для того, чтобы понять принцип работы с кабелем нужно знать его устройство. ТВ кабель по своей структуре одножильный, жила залита толстостенным изоляционным пластикатом.

Сверху пластиката расположена оплетка из тонкой проволоки – это экран, и все это вставлено в шланговую внешнюю оболочку из поливинилхлорида. Большое разнообразие телевизионных проводов тут: https://avselectro.

ru/catalog/4128-kabeli-i-provoda-svyazi-televizi — тут и рассмотреть их разновидности сможете и сразу купить нужный.

Как соединить антенный кабель между собой

Часто нужно произвести разводку внутри помещения. Все соединения осуществляются с помощью стандартных соединителей (коннекторов) или разветвителей. В любом отделе, где продается телевизионная техника или кабель вам предоставят большой выбор этих соединений. Просто скажите продавцу какая перед вами стоит задача.

https://youtube.com/watch?v=2qOmURWrLP4

В принципе ничего сложного. Для такой работы вам понадобится инструмент:

• Острый канцелярский нож;
• Кусачки;
• Небольшие пассатижи.

Как соединить антенный кабель – для начала, нужно подготовить его концы.

1. Возьмите острый канцелярский нож и аккуратно снимите внешнюю изоляцию, примерно 1,5 см.
2. Затем оплетку экрана опустите вдоль кабеля, можно предварительно свернуть ее в жгут.
3. Удалите изоляционный пластик основной медной жилы.
4. Вставьте подготовленный кабель в коннектор до упора.
5. Торчащую основную жилу откусите кусачками, оставив торчать около 3 мм.

Примерная схема и размеры показаны на рисунке.

�

Другой конец кабеля подготовьте также, только коннектор может быть другой, все зависит от вида соединения. В принципе, у вас на одном конце должна оказаться накидная гайка, а на другом резьба под эту гайку. Соединение осуществляется методом накручивания гайки на резьбу.

Как подключить антенный кабель к штекеру

Чаще всего приходится сталкиваться дома с подключением нового телевизора. Для этой процедуры нужно приобрести штекер, который непосредственно будет вставляться в антенное гнездо телевизора. Как правило, штекеры бывают прямые и угловые. Все остальное – это варианты соединения. Рассмотрим, как правильно соединить антенный кабель со штекером.

1. Подготовьте конец кабеля для установки коннектора с накидной гайкой. Как это делать мы разобрали выше.
2. Закрепите на конце кабеля соединительный коннектор.
3. Навинтите гайку на внешнюю резьбу вашего штекера.
4. Вставьте штекер в антенное гнездо телевизора.

Все, подсоединение закончено. Не лишним будет закрепить кабель на тумбе телевизора недалеко от штекера скобой, чтобы исключить физическое воздействие, если случайно дернуть за кабель.

Как соединить антенный кабель с антенной

�

Если вы справились с соединением кабеля со штекером и с разветвителем, то сможете соединить антенный кабель с антенной. Изначально это удобней сделать на земле, а не на высоте. Если вы подключаете антенну, где не выведено стандартное резьбовое соединение, то вам понадобиться небольшая отвертка.

Когда откроете пластиковую коробочку тюнера, то увидите обычную электронную плату, это и есть сам тюнер. Снизу платы будет подковообразная скоба, которая крепится двумя винтиками.

Отпустите эти винты, под скобу потом заведете кабель. Примерно по центру будет клемма с крепежным винтом – это место для крепления центральной медной жили.

1. Зачистите конец кабеля, как при соединении со штекером.
2. Запустите кабель под скобу и закрепите его с помощью двух винтов. При этом оплетка экрана должна попасть под скобу.
3. Вставьте основную жилу в клемму и затяните винтом.
4. Закройте крышку тюнера.

�

Нужно будет внимательно посмотреть, чтобы отдельные проволочки экрана не касались центральной жилы и коммуникационных дорожек самой платы. Не лишним будет обеспечить дополнительную защиту тюнера от влаги. Часто на коробку тюнера одевают обрезанную пластиковую бутылку дном в верх. Способ простой, но действенный и не требует затрат.

Подсоединение к конвертору для спутниковой антенны еще легче. Из него уже выходит стандартный разъем с внешней резьбой. Вам на конец кабеля нужно поставить коннектор с накидной гайкой и прикрутить.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

• на внешней оболочке обязательно должны присутствовать все обозначения;
• значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять свыше менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
Обозначение	Расшифровка
CABLETECH	Наименование компании-производителя
RG 6U	Марка кабеля
HIGH QUALITY COAXIL CABLE	Коаксиальный кабель высокого качества
75 OHM	Сопротивление 75 Ом
0,55М	Отметка протяженности кабеля

Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Подключение кабеля к сепаратору блока питания

Если телеканалы настраиваются через активную антенну с усилителем и встроенный тюнер телевизора, то требуется дополнительное питание. Усилитель может работать только с внешним источником питания. Им может выступать DVB-T2 приставка или отдельный блок питания. Последний содержит на конце своего комплектного провода коробочку (сепаратор), на которой есть штекер. Он и будет подключаться к телевизионной технике.

Внутри есть крепление для кабеля. Внешне это два обычных болтовых зажима.

1. Зачистите провод от оболочки на 15 мм.
2. Избавьтесь от фольги.
3. Удалите внутренний диэлектрический слой на 5 мм.
4. Оплетку на это же расстояние загните назад к оболочке провода. При желании можете сделать обрезку.
5. Открутите болты в зажимах до тех пор, пока не будет достаточно места, чтобы легко просунуть кабель.
6. Контакт платы сепаратора с жилой происходит непосредственно через зажим. То есть сердечник необходимо вставить в центральное крепление и плотно закрутить болт.
7. Соединение сепаратора с оплеткой обеспечивается через залуженный участок на плате. Поэтому необходимо добиться контакта экрана с залуженным участком на поверхности платы.
8. Прижмите оплетку металлической планкой, закрутив два болта.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

Через переходник или штекером и гнездом

Как соединить антенный кабель между собой

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

• Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
• Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
• Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
• На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
• Операции 1-4 повторяются для второго конца кабеля;
• Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Соединение пайкой

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой

• Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
• Центральная жила обрезается до длины 20мм;
• На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить “ступеньку”;
• Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
• Операции 1-5 повторяются для другого кабеля;
• Центральные жилы соединяемых проводов спаиваются “внахлёст”. Неровности и потёки олова убираются надфилем или паяльником;
• Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
• Алюминиевая фольга экрана возвращается на место;
• Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
• На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
• Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку

Скрутка

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

• Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
• Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или “краб”.

Это небольшая коробочка с одним входом, отмеченным “IN” и несколькими выходами, отмеченными “OUT”. Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать “краб” с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Сплиттер

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

таблица
