Как самостоятельно подключить духовой шкаф к электричеству

Способы установки

Однако все же без духовки не обойдется ни одна хозяйка, с его помощью приготовляются деликатесы, кондитерские изделия и многие мясные блюда. На рынке выложено множество различных решений, разных по своей конструкции и принципу работы, которые различаются объемом и другими особенностями. Перед выбором конструкции необходимо ознакомиться со всем рядом разработок в этом направлении.

Монтируются духовые шкафы двумя способами. Варианты крепления такие:

1. Независимое, когда техника просто устанавливается в мебельной нише. Она имеет возможность перемещаться с места на место.
2. Встраиваемое, когда шкаф устанавливается в нишу на свое постоянное место и демонтируется только вместе с мебелью. Встраиваемая духовка встречается чаще.

Способ нагрева пищи тоже подразделяется на два способа:

1. Газовый. Подключается только специалистами-газовиками.
2. Электрический. Монтируется в том числе и самостоятельно.

Газовые шкафы монтируются газовиками в готовую кухню, но имеют ряд преимуществ. Например, дешевизна приготовления пищи. Есть и минус — приготовление пищи осуществляется горящим газом, который сгорает в горелках и, как правило, нагревает только дно рабочего пространства шкафа. Это приводит к неравномерному нагреванию всего объема. У электрического духового шкафа эта проблема решена тем, что нагревающие устройства расположены со всех сторон — это дает равномерный нагрев всего рабочего пространства. Можно вмонтировать его под столешницу.

Как устанавливать духовой шкаф

После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками

Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта

Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.

Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура

Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.

Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.

Установка встроенной духовки: монтаж электрики

Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.

Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки

Во время работы с электрикой следует соблюдать ряд правил:

• недопустимо соединение проводов между собой путем скрутки;
• нельзя напрямую соединять алюминиевый провод с медным;
• для соединения проводов следует использовать специальные винтовые клеммники;
• подключать проводку к электрощиту следует через отдельный автомат.

При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками

Недопустимо наличие брака, ржавчины или других повреждений на них.

Статья по теме:

Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

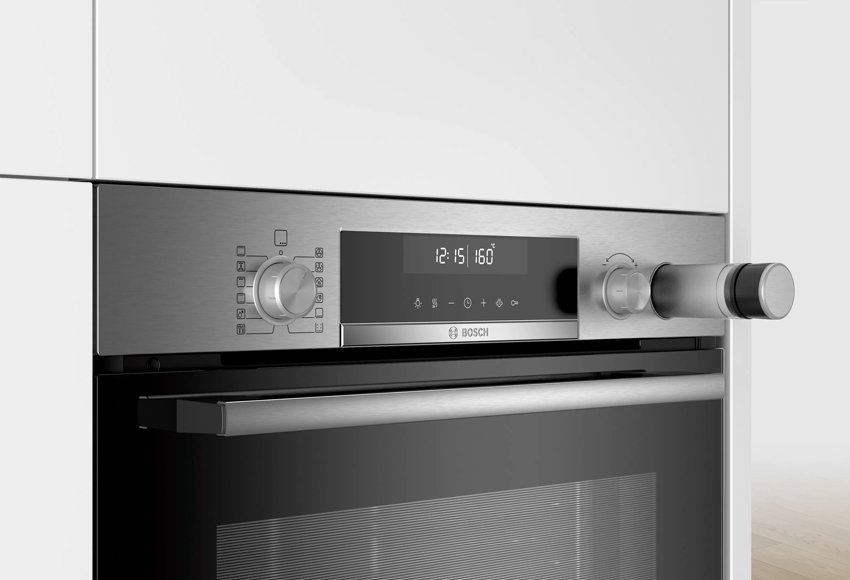

Особенности установки духовых шкафов Bosch и Electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Отдельные производители могут указывать индивидуальные требования к установке их техники

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Проверка техники

По окончанию подключения оборудования необходимо проверить его работоспособность, в том числе на критических для имеющейся мощности нагрузках. Процедура позволяет выяснить качественную составляющую проводки.

Проверка техники:

• активируем автомат, отвечающий за оборудование;
• светодиоды или экран на духовке должны загореться;
• включаем ТЭНы на максимальную мощность;
• прокаливаем камеру при активной вытяжке (>250⁰С).

Желательно дождаться полного выгорания заводской смазки, иначе блюда во время готовки насытятся неприятным техническим запахом. Если процедура проверки прошла без проблем, то можно капитально закреплять шкаф на своём месте.

Проверка работы духовки

Особенности установки

Монтаж и подключение варочной панели и духовки – дело не сложное, но требующее ответственного подхода. Ведь это приборы с высоким уровнем энергопотребления, выделяющие значительное тепло в процессе работы.

Перед тем, как приступать к установке, учитывают следующее.

Состояние электропроводки

Подключение мощной плиты и духовки к старой электропроводке неизбежно приведет к коротким замыканиям и возникновению неисправностей в работе приборов. Поэтому перед тем, как подключать новую технику, старую проводку меняют.

При замене проводки специалисты рекомендуют разделить контуры освещения и питания. Чем больше энергоемкой техники планируется установить на кухне, тем больше питающих контуров понадобится.

Плиты и духовки потребляют много электроэнергии – от 3,5 до 10 кВт. Потому нормы предусматривают для них выделенные розетки с отдельной линией питания от щита. Если варочную поверхность и духовой шкаф устанавливают независимо, для каждого прибора монтируют отдельную розетку с выделенным подключением к щиту.

После обновления электропроводки приступают к монтажу розетки.

Выбор места

При определении места для розетки выбирают расположение либо рядом с прибором, либо выше него на расстоянии примерно 10 см, либо над полом на уровне ножек.

Удобнее всего поместить розетку справа или слева от духового шкафа или варочной панели.

Монтаж

Различают скрытый и наружный монтаж розетки. Способ размещения выбирают с учетом типа помещения и предпочтений пользователей. При этом учитывают, что в домах из дерева всю электропроводку устанавливают наружно, а электрические приборы оставляют открытыми.

Если дом кирпичный или панельный, используют любой из способов установки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичного внешнего вида. Но если штробить стены нет возможности, розетку устанавливают наружно и закрывают провода кабель-каналами.

Выбор вилки и розетки

Средний показатель электропотребления плиты и духовки составляет 7-8 кВт, что соответствует электрическому току в 32-38 А. Поэтому обычная вилка, которой подключают, например, фен, для варочной панели не используется. Для подключения такой мощной техники применяют специальные силовые вилки и розетки.

В продаже есть силовые вилки двух видов: черные (из карболита) и белые (из пластика). Белые более качественные и служат дольше. По конструкции оба вида однотипны и подключаются идентично.

При выборе розетки для варочной поверхности и духового шкафа опираются на характеристики самой техники. Эти приборы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 3,5 до 10 кВт.

Подключение газовой плиты с электрической духовкой: порядок установки + нормы и правила подключения

Современный рынок бытовой техники предоставляет потенциальному покупателю обширный ассортимент газовых плит. Одним из популярных вариантов приобретения являются модели комбинированного типа, где наряду с газовым ресурсом используется и электрический. Однако для покупателей такой техники подключение газовой плиты с электрической духовкой нередко вызывает вопросы. Вы согласны?

Действительно, если изучить правила обращения с газом и электричеством, можно увидеть, что они четко разделяют отмеченные ресурсы. Соответственно, практика подключения гибридных газовых плит имеет некоторые особенности

Рассмотрим эти вопросы подробнее, уделив внимание нормам монтажа и правилам подключения к системам электро- и газоснабжения

Виды и особенности духовых шкафов

Классификация духовых шкафов предельно проста. По типу используемой энергии они делятся на:

• газовые;
• электрические.

И те, и другие представляют собой достаточно объемную камеру, имеющую загрузочную дверку и оснащенный теплоизоляционными материалами корпус. Без этого были бы непомерно велики тепловые потери, возрос риск получения ожога и возгорания расположенных поблизости предметов.

В газовых приборах необходимый нагрев создается за счет горения метана или пропан-бутановой смеси на горелке, расположенной в нижней части камеры. Тепло при этом поднимается за счет возникающих конвективных потоков, но равномерного распределения температуры обычно достичь не удается. Хозяйке приходится долго подбирать температурный режим и оптимальное место установки блюда, чтобы оно запеклось, но не подгорело.

Электрические духовки оснащаются ТЭНами, которые располагаются с разных сторон. Это создает отличные условия для обработки пищи за счет теплоотдачи и инфракрасного излучения.

Для сведения! Встроенный вентилятор дополнительно создает циркуляцию газов, что приводит к равномерной термообработке продуктов.
Электрическая духовка с вентилятором

По месту установки различают:

• зависимые духовки, которые могут располагаться только под варочной поверхностью;
• независимые, способные нормально функционировать в любом отведенном для них месте.

Монтаж своими руками

Самостоятельная установка возможна при наличии знаний и опыта работы с электрическими схемами. Монтируют почти всегда в нижний ярус, но автономные изделия без варочной плиты устанавливают в разных местах при условии соблюдения зазоров. Производители учитывают сложность этого момента и предусматривают камеры на отдалении в 5 см сзади и по бокам, и 10 см снизу. Специальные мебельные секции, в свою очередь, имеют 10-сантиметровые ножки. В процессе монтажа сначала проверяют возможности места установки, исправность деталей, соединений, точек коммуникаций. Устраивают систему электропроводов и делают заземление. Иногда приходится искать розетки со специальными параметрами. К установке устройства переходят после подготовки рабочих инструментов и места монтажа. Прибор фиксируют только заводскими креплениями.

Проверка электропроводки и подключение

Без проверки качества проводки дальнейшие действия запрещены. Первым делом узнают уровень сопротивления. Следом за этим проверяют сечение электропроводов, ведь оно должно соответствовать мощности духовки. Далее определяют качество жил. Обычные потребности системы выражаются в наличии структуры заземления. Затем смотрят защитный автомат, который реагирует на сбои и перегрузки. Подбирают уровень тока для срабатывания этого элемента — в зависимости от заявленной мощности устройства. Подключение встраиваемого прибора производят с помощью толстого медного провода. Вообще, рекомендуют делать дополнительную ветку. Возможно, понадобятся новые розетки нестандартной конфигурации. Соответствующую информацию указывают в техпаспорте. Чем мощнее модель духовки, тем более вероятно, что потребуется специальный разъем. Для стыковки проводов следует использовать винтовые клемники.

Установка и фиксация духовки

Для монтажа в гарнитур потребуется малярный нож, вилка, изоляция, дрель и крестовая отвертка. Что касается места установки, то для автономных устройств без варочной панели возможен вариант со вторым ярусом, но лучше разместить прибор в нижнем ряду. Монтируют технику только в ровное пространство, проверенное строительным уровнем. Подключение имеет четкий алгоритм. Начинают с того, что заменяют алюминиевый кабель медным с тремя проводами. Замену производят от устройства до самого щита. Для прибора, потребляющего 3—3,5 кВт, нужен провод сечением 2,5 мм² и автомат на 25 ампер. Если потребление энергии выше — то жила с площадью разреза 4 мм² и автомат на 40 ампер. Провода соединяют с 3-фазной розеткой. Для домов с двойным кабелем проводят заземление щитка. Если на духовке сзади есть двухконтактный разъем, то заземление на ней является отдельным винтом — можно работать простым гаечным ключом.

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

• шлангу из нержавейки: AISI 316;
• стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

1. Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
2. Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
3. Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
4. Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга

Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

• зелёный – земля;
• коричневый – фаза;
• голубой – ноль.

Клеммы (литеры на контактах):

• РЕ – земля;
• L – фаза;
• N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.

Полезные рекомендации

Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.

В конце еще несколько рекомендаций от мастеров:

1. Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
2. Если вилка разборная, можно ее поменять.
3. Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.

Как правильно проверить работоспособность техники

И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает. Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым. Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

Виды духовок

Духовки делятся по видам подключения на:

Газовые – самые распространенные, подходят практически для любой кухни. Они бывают как встраиваемые, так и независимые. Монтаж такого вида духовок должны выполнять квалифицированные специалисты, так как эта техника оснащена конфорками, которые расположены снизу и работают на газу. Духовки такого вида оборудованы специальной защитой контроля газа и являются безопасными в эксплуатации.

Электрические – для работы таких устройств необходимо подключение к электросети. В духовых шкафах данного вида нагревательные элементы расположены со всех сторон, что позволяет готовить различные блюда намного быстрее. Также благодаря множеству режимов приготовления, контролю температуры и времени ваше участие в процессе минимальное. Наличие звукового сигнала оповестит о том, что блюдо готово.

Особенности и правила установки газовой духовки с варочной поверхностью

Для присоединения газовой духовки не нужны разрешения от газовой службы, но в то же время за неправильный монтаж предусмотрен штраф. Оптимальный вариант установки выглядит так: сначала освобождают отсекающий кран, и на его наружный патрубок накручивают тройной фитинг. Навинчивают с помощью смазанной пакли. Далее на две свободные ветки фитинга устанавливают краны, так же как и фитинг на патрубок. Все стыки затем проверяют на плотность и герметичность. Их промазывают мыльным раствором и потом открывают центральный кран. Если появляются пузырьки, то все манипуляции начинают заново. Достаточно даже едва заметных пузырей. Когда все будет сделано идеально, приступают к подключению шкафа. Его соединяют подводкой с краном. В накидную гайку вкладывают прокладку с солидолом. Гайку закручивают плотно, но настолько, чтобы она не давила на соединение.

Как подключить?

Правильное подключение газового духового шкафа выполнят только специалисты. Зависимые духовки подсоединяют к обособленному ответвлению газопровода. Связано это с тем, что устройства должны иметь автономные краны на магистрали. Непосредственное подключение выполняют при помощи медных трубок либо шлангов сильфонного типа. Способ прикрепления их почти не отличается. Когда монтаж завершен, требуется оценить, все ли правильно сделано.

• Не допускаются малейшие пережимы шлангов. Они не должны касаться посторонних предметов.
• Духовка и питающая ее магистраль тщательно заземляются.
• Нельзя брать шланги короче 2 м.

Требования к установке газового оборудования выработаны с учетом многолетней практики. Они обоснованы анализом множества происшествий и катастроф.

Категорически неприемлемо всякое наращивание магистралей и шлангов. Более того, не следует делать свыше 2 переходников.
До начала использования устройств надо проверять, чтобы не было утечек газа.
Кроме работоспособности горелок, надо еще удостоверяться в надежности газ-контроля. Обязательно проверяют клапан, который отвечает за перекачку газа. При необходимости его подстраивают желаемым образом.
Не разрешается подсоединение газовых приборов до первого крана на газопроводе.
Строго исключается прямой контакт между газовыми трубами, шлангами, кранами и проводами. Лучше, чтобы любой провод или кабель даже не приближался к такому оборудованию. Но если это невозможно, надо жестко закреплять проводку либо использовать кабель-каналы

Любая неосторожность грозит взрывом и пожаром.
Завершив монтаж, все стыки внимательно проверяют с использованием мыльной пены.

О том, как подключить газовый духовой шкаф своими руками, смотрите в следующем видео.

Разновидности духового шкафа

Духовки различают по нескольким классификациям:

• типу размещения;
• методу управления;
• источнику энергии.

По типу размещения бывают отдельностоящие и встраиваемые духовки. Отдельные варианты ставят где угодно, но рядом с источником питания. Для монтируемых предусматривают специальные мебельные секции. По методу управления различают автономные и зависимые духовки. Второй подвид работает только вместе с варочной панелью, а регулировка производится через один интерфейс. Автономные получают все большее распространение в последние годы. Третий вариант классификации — по источнику энергии. Устройства делятся на газовые и электрические модели. Первые остаются востребованными из-за распространенности энергоносителя, но не могут прогревать камеру равномерно. Электрические духовки — самые популярные на данный момент. Пользователи выбирают определенную температуру, а прибор, в свою очередь, поддерживает ее с высокой точностью и на стабильном уровне.

Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

• Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
• Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
• Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
• Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Как видите, при желании установить и подключить своими руками новую духовку или варочную панель можно. Проще всего это сделать, если она работает от электрической сети. А вот газовые приборы своими руками устанавливать рекомендуется лишь тогда, когда вы имеете опыт работы с подобными приборами. А вот новичкам лучше обратиться к специалистам по установке.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключаем газовый духовой шкаф

Процесс установки начинается с правильного размещения духовки в нише

Стоит помнить, что духовой шкаф выделяет тепло, поэтому важно соблюдать зазор между стенками шкафа и ниши. В противном случае устройство может выйти быстро из строя по причине неправильного распределения тепла

Следует учитывать следующие расстояния:

• от задней стенки духовки до стены должно быть не менее 40 мм;
• по бокам по 50 мм;
• от стенки ниши до дна газового духового шкафа должно быть в пределах 90 мм.

Отличия подключения газового шкафа от электрического состоит в правильном подсоединении источника питания. Модели газового типа работают за счет подключения гибких шлангов к газовой магистрали.

Для подключения шкафа используется медная трубка или сильфонный шланг

Если газовый шкаф зависим от варочной панели, то в таком случае необходимо подключать две газовые ветки к двум разным кранам остановки подачи газа. Для подключения к центральной газоснабжающей линии применяется медная трубка или сильфонный шланг. В большинстве случаев подходит 0,5 дюймовая труба с наружной резьбой. Металлическая труба либо сильфонный шланг присоединяется одинаково. После установки необходимо проверить правильность подключения. Не допускайте пережимов шланга, проследите, чтобы шланг не затрагивал другие предметы.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.

Источник
