Как подключить узо без заземления в квартире

Особенности подключения в частном доме

Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.

Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.

Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).

Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.

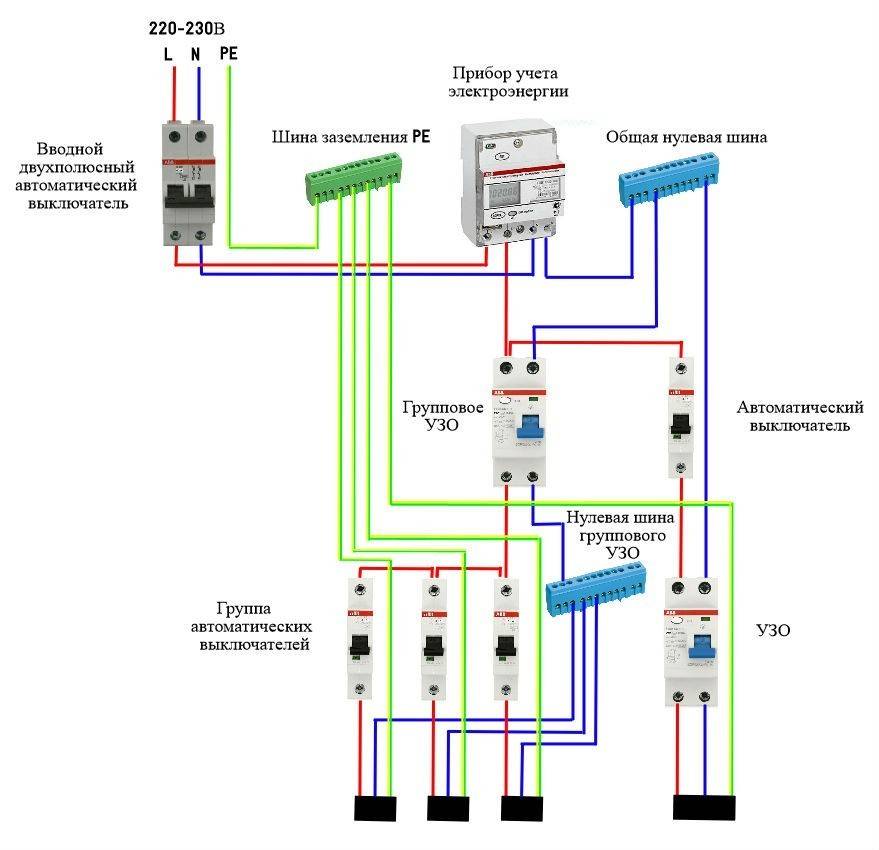

В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.

Какая схема лучше

Подключение УЗО и вводного автомата

При оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает каждая из них. Для решения этого вопроса потребуется сравнить их не только по эффективности защиты, но и по затратам на реализацию. После внимательного изучения можно сделать следующие выводы:

• При ограниченном числе линейных потребителей применяется простейший комплект приборов, состоящий из одного УЗО и стоящего за ним линейного автомата.
• В случае разветвленной сети из одно- или трехфазных нагрузок предпочтительнее групповое включение.
• При высоких требованиях к безопасности допускается применять ступенчатое подключение защитных устройств.

Последний способ оптимален для частного дома.

Перед тем как подключать УЗО без заземления в частных домах, схему его коммутаций следует тщательно изучить. В этом случае самый надежный вариант – использование многоступенчатых систем из нескольких устройств с разными значениями токовых утечек.

Современные дачные постройки отличаются развитой системой электроснабжения с хорошей защищенностью от поражения током благодаря наличию повторного заземления. Поэтому в них применяются упрощенные схемы, предполагающие использование универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, например). Но чаще всего предпочтение отдается типовым дифференциальным устройствам, рассчитанным на соответствующую отсечку по перегрузкам.

Для чего нужно УЗО

Опасным для жизни человека является не высокое напряжение в сети, а протекающий через тело ток. Его сила, при которой человек не может самостоятельно освободиться от воздействия электричества, составляет более 30 мА.

Такой ток не способен заметить ни один автоматический выключатель, особенно если учесть что уставка этого защитного прибора составляет 5, 10 или 16 А, а иногда и более. Существует два метода предотвратить электротравму при прикосновении к токоведущим частям, но они малоприменимы на практике.

Опасным напряжением для человека считается величина более 50 В, но понизить его до этого уровня очень сложно технически и дорого экономически. Это связано с тем, то при падении напряжения для сохранения мощности необходимо повышать ток электроприбора и сечение питающих кабелей.

Например, для электрочайника мощностью 2 кВт при напряжении 220 В необходимый ток и сечение провода составят 9 А и 0,5мм² соответственно. Если включить его в сеть 50 В, то эти значения вырастут до 40 А и 4 мм². Необходимо увеличивать так же сечение линий электропередач, подходящих к дому, и менять всю коммутационную и защитную аппаратуру.

Поэтому пониженное напряжение используется только в особоопасных местах с повышенной влажностью, а в других помещениях принимаются другие меры защиты от электричества.

Другой способ повышения безопасности установка разделительного трансформатора. Электрический ток через тело чаще всего проходит по пути фаза-земля-нейтраль трансформатора. Питание электроприборов через разделительный трансформатор исключает этот путь и даже в случае прикосновения к фазному проводнику цепь не замыкается и ток по организму не идёт.

Это более реальный метод, в частности, когда-то розетки в ванной для электробритвы подключались именно через такой трансформатор, но его мощность составляла всего 50-100 Вт.

Для установки такого устройства на всю квартиру мощность аппарата будет определяться вводным автоматом и составит не менее 3 кВт, а при наличии электрического бойлера, электроплиты и электроотопления она может достигать 10 кВт и более. Это крупногабаритное и достаточно дорогое устройство.

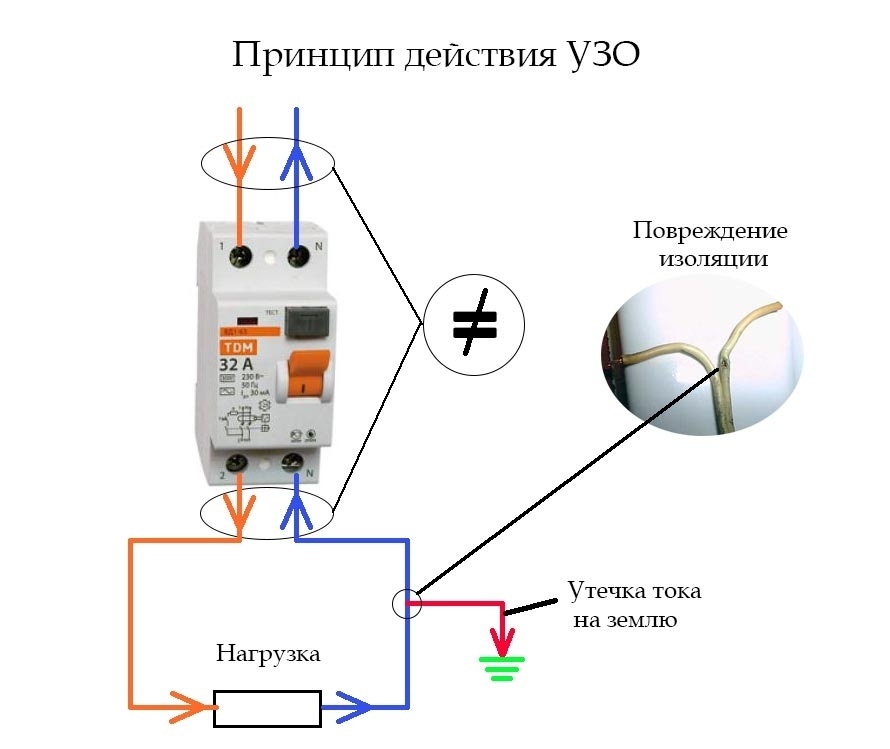

Поэтому для защиты от электричества необходим другой способ. Это монтаж устройства, анализирующего дифференциальный ток. Это именно то, для чего нужно УЗО — постоянное наблюдение за сетью и отключение питания при попадании человека под напряжение и появлении тока утечки.

Как проверить УЗО на исправность

Контроль исправности любого защитного устройства производится путём имитации аварийной ситуации. Для УЗО это появление тока утечки, соответствующего уставке аппарата.

Для этого внутри прибора имеется резистор, при подключении которого между выходной фазной клеммой и входной нейтральной ток в нулевой обмотке уменьшается на величину, необходимую для срабатывания защиты.

Подключение резистора и проверка дифзащиты осуществляется нажатием кнопки «ТЕСТ», находящейся на передней панели прибора. Производить такую проверку желательно каждый месяц. Это необходимо для уверенности в исправности устройства и его срабатывании в аварийной ситуации.

Вывод

Устройство защитного отключения необходимо для защиты людей от поражения электрическим током. Работа этого прибора не зависит от наличия в электропроводке заземляющего проводника, единственное отличие заключается в том, что в сети с заземлением защита отключит питание сразу после повреждения изоляции, не дожидаясь пока к корпусу дотронется человек.

Что такое устройство защитного подключения

Электрический ток — направленное движение заряженных частиц, которое визуально не проявляется, признаки опасности отсутствуют даже при наличии заземления. Последствия негативного воздействия заряда на человеческий организм проявляются мгновенно, бывают разной степени тяжести, до летального исхода.

Метод использования узо до сих пор трактуется двояко: в цепи защиты проводника электроэнергии не предусмотрена установка коммутирующей аппаратуры. Формулировка периодически видоизменялась, но смысл оставался без изменений: запрещено устанавливать, но они являются коммутирующими приборами. Размыкая электроцепь с заземлением, узо одновременно препятствует повреждению защитного прибора при отключении энергии.

Первое применение узо — схема релейной защиты линии электропередач путем отключения электричества в случае аварии при срабатывании тока утечки. Затем область подключения расширилась на охрану безопасности отдельных объектов электрооборудования. Согласно рабочей схемы на узо предусмотрены два контакта, методика функционирования данного прибора не предусматривает обязательного подключения заземления.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Обобщенный взгляд на защиту

Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:

• заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
• организация повторного заземления путем обустройства отдельного контура;
• установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.

Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.

При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.

О фильтрах

Один из главных источников сбоя в работе УЗО — помехи от бытовой техники. И бороться с ними помогают ферритовые поглощающие фильтры.

Важно: Ферритовые кольца для таких фильтров продаются в отделах радиоэлектроники. На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу

Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит

На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу. Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит.

Все, что можно сделать своими руками, это надеть несколько колец на сетевой шнур. А чтобы не резать для этого фирменный литой кабель, достаточно будет приобрести вилку и гнездовую колодку, а также взять небольшой отрезок провода на три жилы. Или купить готовый сетевой шнур, оснащенный ферритовыми насадками, поглощающими помехи. Будет дороже, но надежнее.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

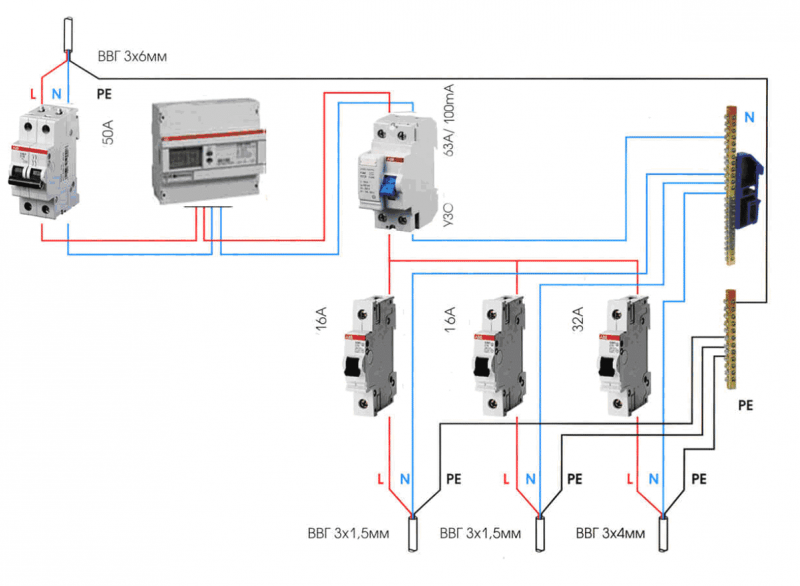

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время

5 ошибок при подключении У З О в однофазную сеть

Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.

Ошибками при включении устройства в энергосеть будут:

1. Соединение выходного провода «ноль» с проводом заземления.
2. «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
3. Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
4. Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
5. После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.

Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.

УЗО ошибки при подключении

Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.

Выбор УЗО

Итак, что выбрать? Монтаж УЗО + автомат или дифавтомат? Первый вариант дешевле, а второй занимает меньше места в электрощитовой. В пользу первого варианта есть еще одно преимущество. При выходе из строя одного из устройств замена будет дешевле. Для корректной защиты вашей электросети, необходимо правильно подобрать параметры защитных устройств. Рассмотрим чем они отличаются, и что именно вам подойдет.

Подбор по параметрам

По чувствительности УЗО делят на два типа:

• защищают от удара током;
• противопожарные.

У первого типа устанавливается значение тока, учитывая, что опасным для человека является ток в 50 мА.

Выбор также зависит от помещения, в котором используется устройство защиты.

Выбираем из двух типов:

1. На 10 мА, если помещение с повышенной влажностью (ванна, кухня, бассейн, санузел), для подключения стиральных машин и бойлеров.
2. На 30 мА, если в помещении нормальные условия.

Противопожарный тип УЗО по значению тока делится на:

• 100 мА;
• 200 мА;
• 300 мА.

Подбор по типу

Определяемся со вторым параметром. По роду утечки тока разделяются на такие классы:

1. АС — переменный ток. Подходит для квартиры, к ним можно подключать: теплые электрические полы, холодильники и морозильные камеры, бойлеры, электронагревательные приборы.
2. А — для переменного и выпрямленного (пульсирующего) тока. Подходит для приборов имеющие импульсные блоки питания или выпрямители. Это телевизоры, компьютеры, микроволновки, посудомоечные и стиральные машины.
3. В — подходят для любого тока, но в доме не применяются.

Также обращаем внимание на время задержки до отключения. Для дома и квартиры подойдет без задержки

Время срабатывания от 2 мс до 3 мс.

Если вы определились с выбором защитных устройств, то переходим к их подключению в сеть.

Подключение к двухпроводной сети

Нередки ситуации, когда при осмотре щитка вы можете обнаружить проводку, идущую в квартиру без каких-либо дифавтоматов или других защитных устройств, а из оборудования – это два автомата по 16 А и выключатель пакетного типа в 40 А и счетчик.

Тогда то и будет правильным установить в двухпроводную сеть УЗО.

Если один из автоматов в щитке запитывает все помещение, а второй обслуживает только нагреватель в ванной, логично установить УЗО для каждого из автоматов в отдельности.

При установке УЗО выбор пал на марку IEK серии ВД1-63 с параметрами номинального тока 16 А и величиной дифференциального в 30 мА. Обязательно следует помнить, что ноль в этом случае берется с корпуса, а фаза проходит через автомат. На выходные клеммы подключается фаза и по одному нолю – на бойлер и квартиру. А вот для входа фаза берется от клеммы выхода выключателя, а ноль от корпуса щитка. Таким образом, удается избежать совмещения нулей проводов с другими нулями.

После этого можно произвести своеобразное тестирование. Включив автомат перед УЗО и само устройство, нужно создать нагрузку. Если включение какого-нибудь прибора в розетку не вызывает срабатывания, значит все сделано правильно.

Заключительное действие – проверка на утечку. Выполняется простым образом – нажатием кнопки ТЕСТ. Включенное устройство должно сработать.

← Предыдущая страница
Следующая страница →

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

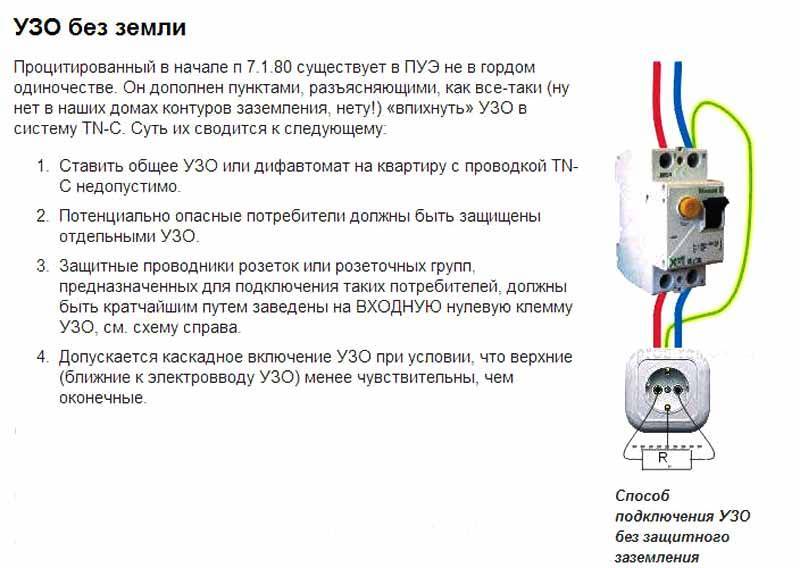

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

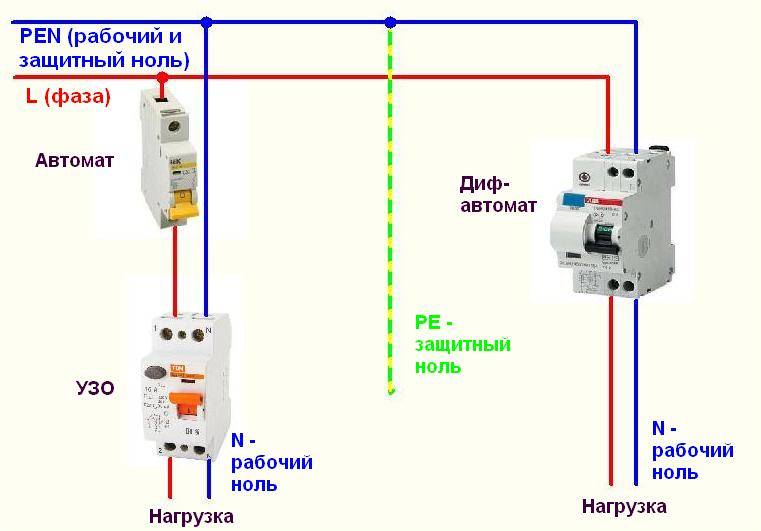

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
