Нужно ли заземление для электрического пола?

В настоящее время очень популярны инновационные продукты, способные сделать жизнь и быт современных людей более удобными и комфортными. Одним из таких новшеств в нынешних домах является теплый пол. Такая система обогрева пола широко распространена, и практически ни один ремонт не обходится без неё. Многие владельцы квартир, кто выполнял ремонтные работы самостоятельно, нередко сталкивались с тем, что после установки пола, появлялось неприятное пощипывание в результате прикосновения к металлическим предметам. От чего возникают удары током и как уберечь себя от его воздействия?

Теплый пол

Поражение электрическим током, в условиях отопительная система — теплый пол, возникает в результате прикосновения к токоведущим элементам системы или утечки тока через пробой изоляции. То есть такое воздействие происходит, если не установлена система защиты от поражения током или эта система дала сбой. Что же делать?

Во-первых, если нет системы защиты, то ее необходимо установить. Электрический пол, как и любая другая система с электроустановкой, требует применения устройства защитного отключения УЗО с током срабатывания до 30мА, при прямом контакте с токоведущими частями электроустановки, а также защитного заземления, при повреждении изоляции.

УЗО устанавливается в распределительном щите;

для заземления достаточно подключить специальный провод от корпуса электрического элемента к шине заземления в распределительном щите, так как все современные нагревательные элементы электрических полов имеют защитную металлическую оболочку. Если её нет, то поверх нагревателя устанавливают металлическую сетку, объединённую в единую систему, и подключают заземляющей шине;

если теплый пол устанавливается в частном доме, то рекомендуем выполнить отдельное заземляющее устройство, например с помощью комплекта ZZ-6.

Во-вторых, если система защиты уже установлена, но внезапно образовалась утечка тока, то необходимо локализовать место пробоя, вычислив его с помощью специальных средств измерения.

Добавим, что независимо от того какие в доме полы, при использовании электроприборов необходимо применять уравнивание потенциалов.

Остались вопросы? Ждём Ваши обращения в Технический цент ZandZ!

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность. Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения. Особенно это актуально зимой, когда комнаты быстро остывают.

Как сделать теплый пол от отопления в частном доме – можно ли врезаться в уже работающую систему

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

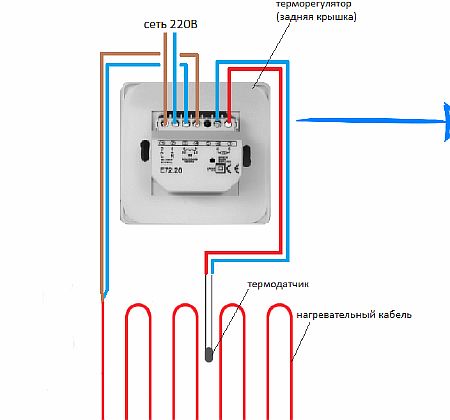

Терморегулятор

Установка термостата

Перед монтажом необходимо нарисовать эскиз, где следует запланировать расположение датчика на расстоянии не менее 50 см от окон и дверей и только на внутренних стенах. К устройству можно подключить до трех нагревательных матов.

Если для системы электрического напольного отопления помещения требуется более трех нагревательных матов, рассчитайте соответственно несколько терморегуляторов. Датчик должен быть между двумя нагревательными кабелями, для подсоединения шнура питания используйте существующие силовые соединения.

При монтаже нужно поэтапно выполнять следующие действия:

1. В предварительно просверленной канавке в стене и на полу, установите кабели терморегулятора и нагревательного мата.
2. Затем поместите датчик температуры между ними (кривизна линии должна иметь радиус не менее 6 см).
3. После очистки поверхности рекомендуется для лучшей адгезии прогрунтовать плиты перекрытия ПБ.

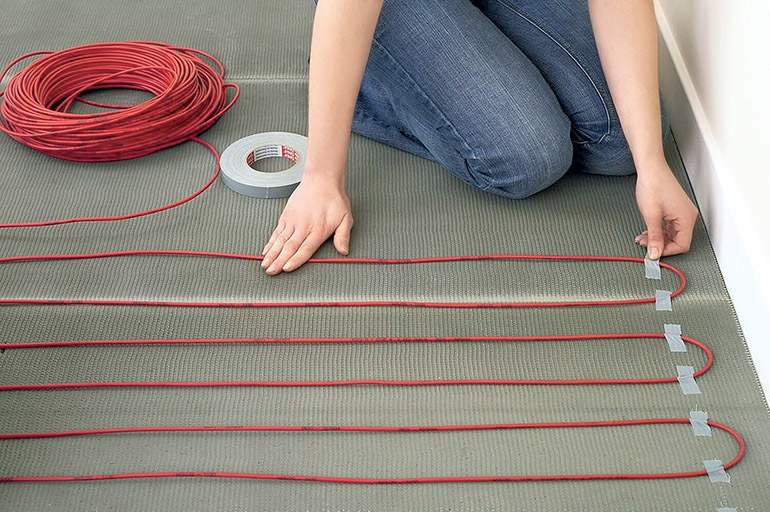

4. После прокладки плотно прижмите маты к основанию для оптимальной фиксации, и присоедините термостат к контактам.
5. Затем необходимо заполнить пространство стяжкой.

Перед стяжкой и отделочными работами необходимо проверить сопротивление мультиметром. Прежде чем включать термостат, нужно подождать 8-10 дней до полного высыхания стяжки.

Обустройство заземления

Многоквартирное здание

Если это не современная постройка, то с большей вероятностью при возведении дома использовали заземляющую систему типа TN-C. Данный вид предполагает объединение нулевого и заземляющего провода на всем протяжении электрической цепи.

Несмотря на то, что такое обустройство предполагает защиту от поражения электротоком, травму все-таки можно получить. Это происходит при обрыве нулевого провода, соответственно, сразу же срабатывает напряжение фазы.

Максимальную степень защиты может обеспечить система разряда TN-S, широко использующаяся в современном строительстве. Схема предполагает разделение нуля и заземления по всей электрической цепочке. К тому же дополнительную безопасность добавляет тот факт, что последнее проникает в землю на территории трансформаторной подстанции.

Когда нагревательный элемент оснащен оболочкой из металла, то ее следует присоединить к РЕ-шине. Делается это через подключение к специально оборудованной розетке либо непосредственно на самом щитке.

Если же в конструкции элемента нагрева защитная оболочка отсутствует, то целесообразно поверх поверхности теплого пола положить металлическую сетку, которая впоследствии будет зафиксирована к соответствующей шине.

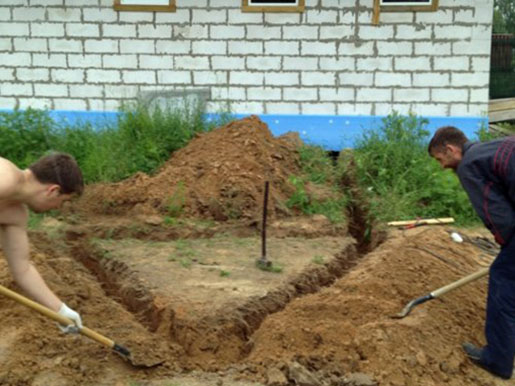

Частный дом

На практике востребована TN-C система, то есть реализуется с помощью двух проводов: фаза (L) и рабочим с совмещением ноля (PEN).

Именно поэтому при обустройстве теплого электрического пола заземление необходимо монтировать с использованием независимого контура. Он представляет собой вертикальные и горизонтальные заземлители, вбитые в почву.

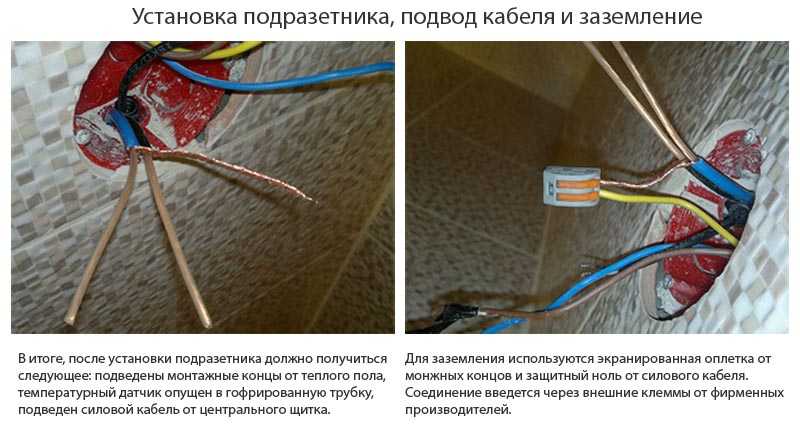

Если заземление обустраивается через корпус щитка, то в этом случае рекомендуется ставить УЗО, как дополнительное средство электрозащиты.

Устройство защитного отключения

Монтируется непосредственно в распределительном щитке. Осуществляется подключение специального провода от корпуса электроэлемента к шине заземления. Как упоминалось ранее, при отсутствии защитной оболочки монтируется сетка из металла, которую надо запитать в общую систему и, соответственно, подключить к шине.

Иногда возникают ситуации, когда при установленном заземлении все же случаются утечки электрического тока. Тогда в самые короткие сроки надо вычислить точку аварии с помощью специальных измерительных приборов и полностью локализовать ее. Для полноценного обустройства эффективно функционирующего заземления в продаже имеются готовые комплекты, включающие в себя все необходимое для монтажа.

Источник

Особенности обогрева разных объектов

Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.

Теплица

Для укладки контура обогрева грунта внутри теплицы необходимо:

1. Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
2. Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
3. Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
4. Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
5. Подключить систему обогрева к сети и проверить ее работоспособность.
6. Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
7. Восстановить плодородный слой.

Труба

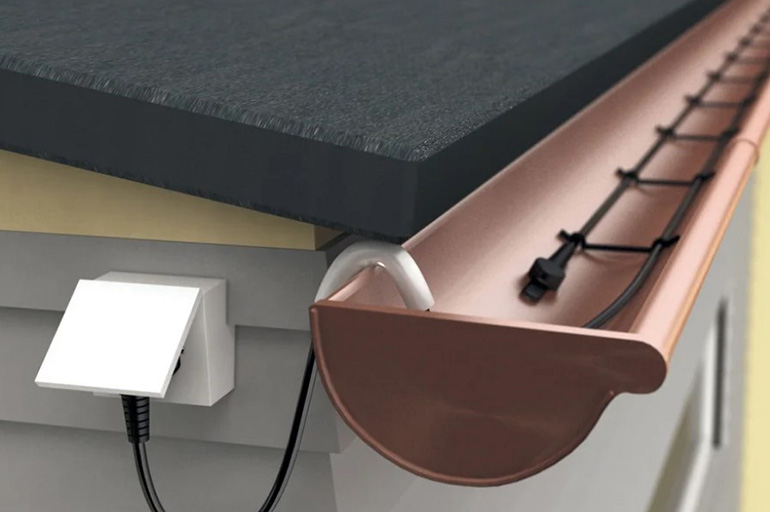

Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).

В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.

Материал	Удельная мощность, Вт/м	Примечание
Металл	40	При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева.
Пластик	30

Пол в доме или квартире

Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.

Источник

Как подключить греющий кабель. схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

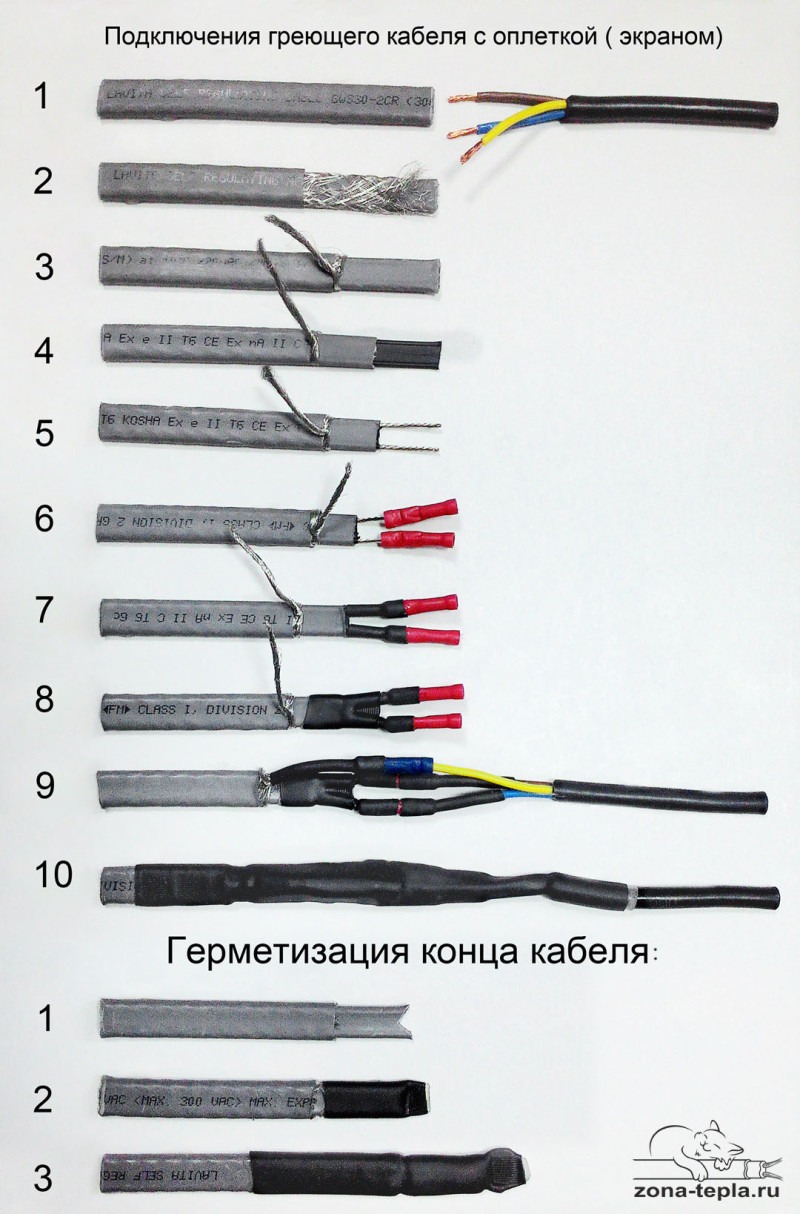

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

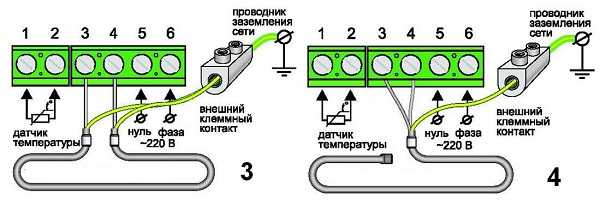

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Источник

Обустройство заземления

Многоквартирное здание

Если это не современная постройка, то с большей вероятностью при возведении дома использовали заземляющую систему типа TN-C. Данный вид предполагает объединение нулевого и заземляющего провода на всем протяжении электрической цепи.

Несмотря на то, что такое обустройство предполагает защиту от поражения электротоком, травму все-таки можно получить. Это происходит при обрыве нулевого провода, соответственно, сразу же срабатывает напряжение фазы.

Максимальную степень защиты может обеспечить система разряда TN-S, широко использующаяся в современном строительстве. Схема предполагает разделение нуля и заземления по всей электрической цепочке. К тому же дополнительную безопасность добавляет тот факт, что последнее проникает в землю на территории трансформаторной подстанции.

Когда нагревательный элемент оснащен оболочкой из металла, то ее следует присоединить к РЕ-шине. Делается это через подключение к специально оборудованной розетке либо непосредственно на самом щитке.

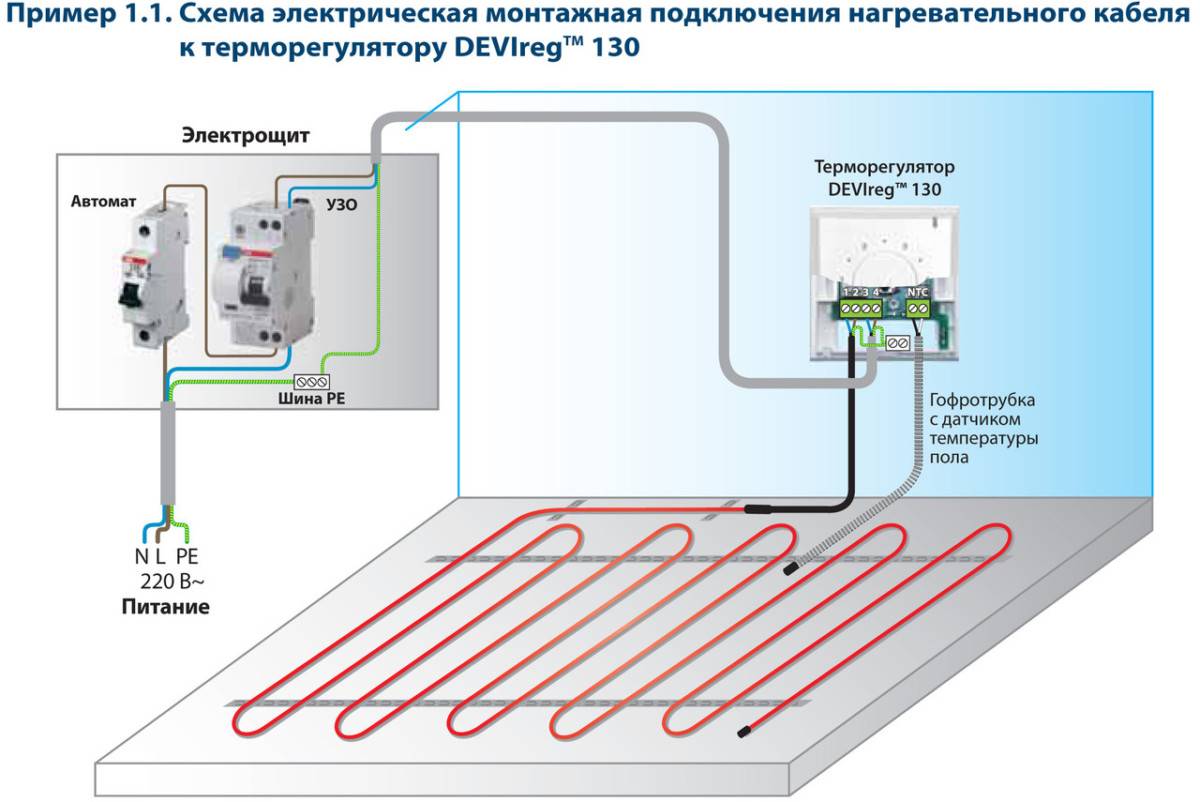

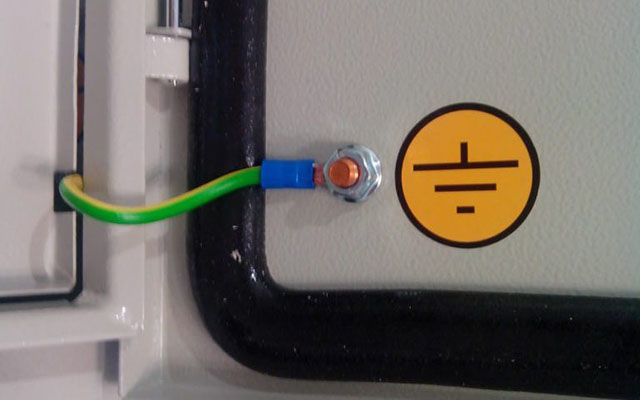

Шина РЕ для заземления

Если же в конструкции элемента нагрева защитная оболочка отсутствует, то целесообразно поверх поверхности теплого пола положить металлическую сетку, которая впоследствии будет зафиксирована к соответствующей шине.

Частный дом

На практике востребована TN-C система, то есть реализуется с помощью двух проводов: фаза (L)  и рабочим с совмещением ноля (PEN).

Именно поэтому при обустройстве теплого электрического пола заземление необходимо монтировать с использованием независимого контура. Он представляет собой вертикальные и горизонтальные заземлители, вбитые в почву.

Если заземление обустраивается через корпус щитка, то в этом случае рекомендуется ставить УЗО, как дополнительное средство электрозащиты.

Устройство защитного отключения

Монтируется непосредственно в распределительном щитке. Осуществляется подключение специального провода от корпуса электроэлемента к шине заземления. Как упоминалось ранее, при отсутствии защитной оболочки монтируется сетка из металла, которую надо запитать в общую систему и, соответственно, подключить к шине.

Иногда возникают ситуации, когда при установленном заземлении все же случаются  утечки электрического тока. Тогда в самые короткие сроки надо вычислить точку аварии с помощью специальных измерительных приборов и полностью локализовать ее. Для полноценного обустройства эффективно функционирующего заземления в продаже имеются готовые комплекты, включающие в себя все необходимое для монтажа.

Основная функция

При обустройстве теплого пола многие отдают предпочтение электрическим системам. Но, как и любой другой прибор, работающий от розетки, такой пол должен быть оборудован очень важным функциональным элементом – это заземление теплого пола.

Кабельная или пленочная система обогрева способна быстро, эффективно и равномерно нагревать не только сам пол, но и окружающие предметы. Но чтобы полноценно воспользоваться всеми этими преимуществами, следует грамотно обустроить систему, чтобы она не только корректно функционировала, но и не представляла опасности.

Поэтому не стоит практически проверять, может ли ударить током теплый пол, целесообразнее изначально при монтаже системы обогрева предусмотреть качественное заземление, не задумываясь о том, обязательно ли оно.

Если этого не сделать, например, в ванной, отличающейся от других комнат повышенными показателями влажности, то при аварийном повреждении пленки либо кабеля можно легко почувствовать, как бьет током, прикоснувшись к какой-либо металлической детали, к корпусу стиральной машины или просто к трубе.

При наличии заземляющего устройства опасная порция электрического тока беспрепятственно уйдет через землю, тем самым обезопасив от электротравмы находящихся людей. Из-за того, что многие производители теплых электрических полов в качестве греющего элемента используют кабель уже с жилой заземления, то остается лишь выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий провод).

Защитные функции заземления.

Основная функция заземления — это отвод тока из тех мест, в которых он может представлять угрозу для человека. К примеру, если не предусмотреть заземление при оборудовании теплого пола в ванной комнате, где наблюдается повышенная влажность, то при каком-либо повреждении питающего кабеля, человек может почувствовать удар тока, прикоснувшись к металлической трубе или корпусу стиральной машинки. Благодаря заземлению опасный потенциал уйдет в землю, обезопасив тем самым человека от поражения электрическим током. В связи с этим обустройство качественного заземления является обязательным требованием при монтаже электрического теплого пола.

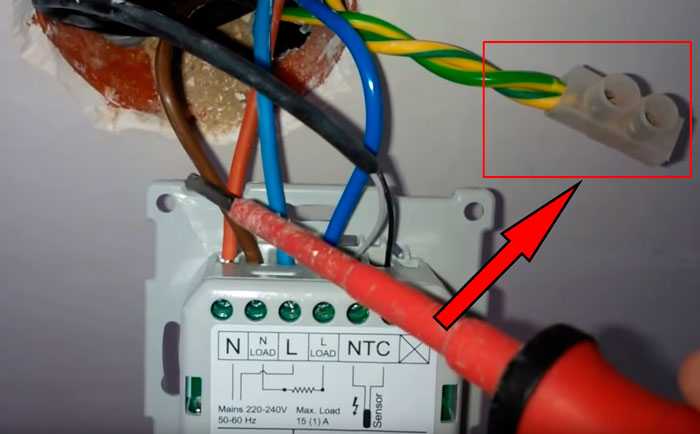

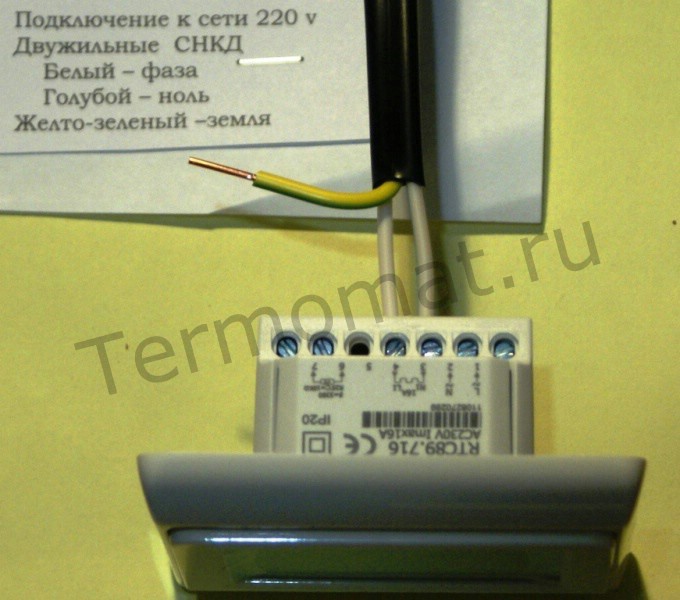

Подключение электрического теплого поля к питанию не представляет сложности. Это обусловлено тем, что практически во всех современных системах используются кабели с оболочкой (жилой) заземления. Поэтому нужно всего лишь выполнить подключение в строгом соответствии с маркировкой:

PE — заземляющий провод;

N — нулевой провод;

L — фазный провод.

Как устанавливается терморегулятор?

Как вариант, стоит рассмотреть подключение теплого пола к сети без применения термостата. Но в таком случае необходимо самостоятельно организовывать работу установленной системы в соответствии с необходимостью.

Это как минимум неудобно, и лишает владельцев помещения неких преимуществ:

• поддерживание необходимого температурного режима на комфортном уровне;
• нагревание пола с определенной частотой и промежутком времени;
• значительная экономия электропотребления;
• комфортная температура поддерживается круглые сутки.

Стоит учитывать и то, что вместе с прибором будет продаваться и инструкция, где подробно описаны все необходимые шаги, без которых невозможно сделать все правильно. Там будет прописано, как именно подсоединять силовые провода, как правильно установить заземление и подобрать фазы.

Термостат устанавливают на расстояние 1-1,5 метра над уровнем пола. Но есть некоторые виды, которые разрешено ставить на расстоянии около 30 сантиметров от поверхности пола. Обычно, они оснащаются сверхчувствительными термодатчиками, которые сразу же реагируют на любые изменения температуры в помещении.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

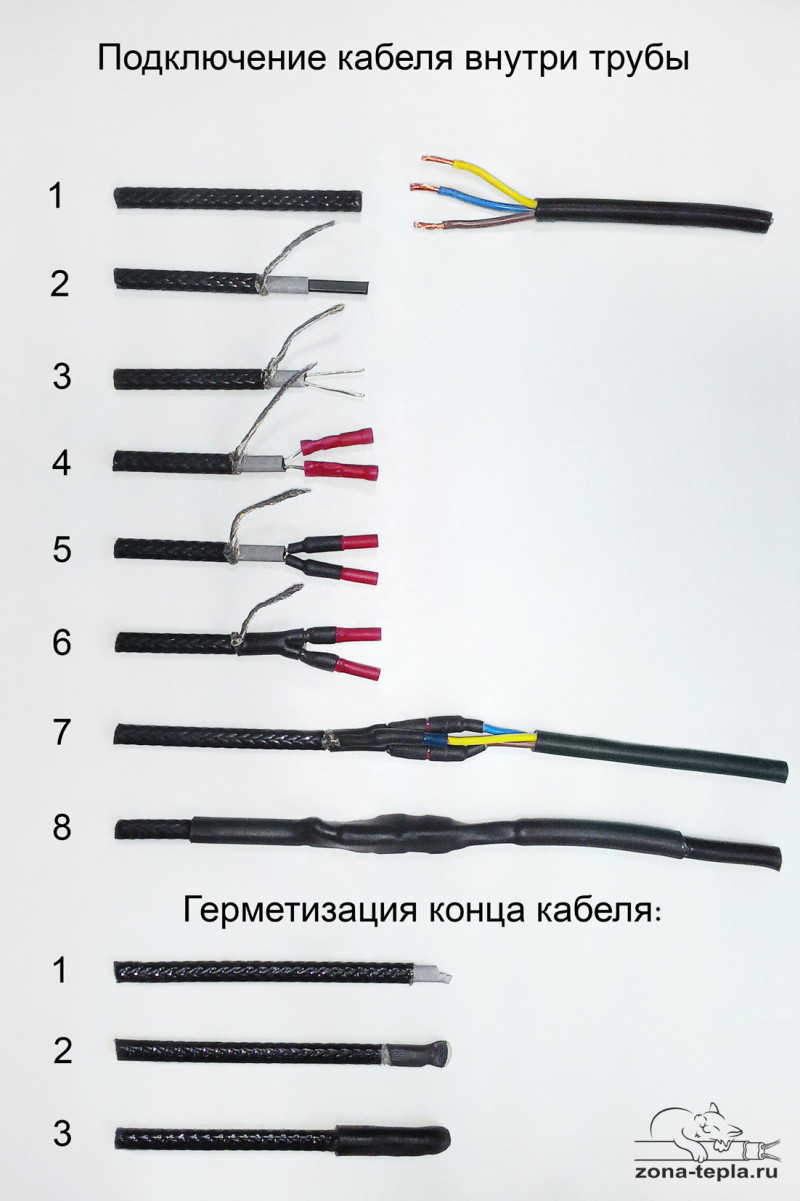

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

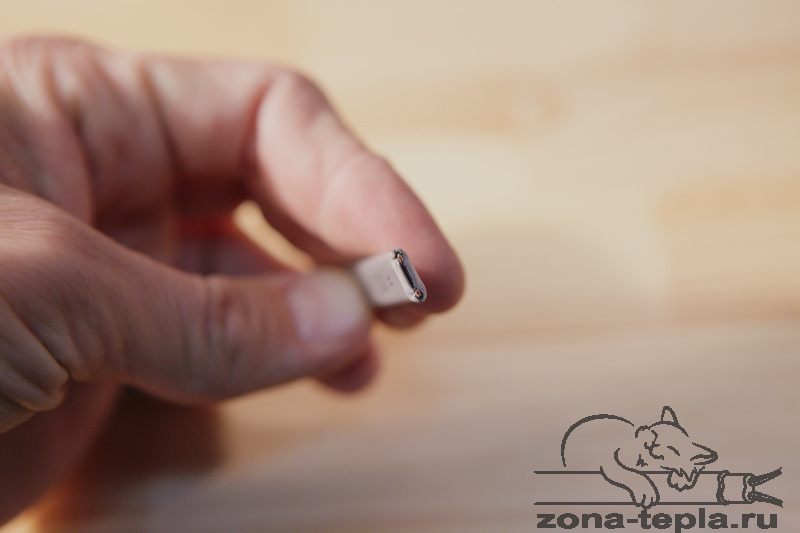

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Защитные функции заземления.

Основная функция заземления — это отвод тока из тех мест, в которых он может представлять угрозу для человека. К примеру, если не предусмотреть заземление при оборудовании теплого пола в ванной комнате, где наблюдается повышенная влажность, то при каком-либо повреждении питающего кабеля, человек может почувствовать удар тока, прикоснувшись к металлической трубе или корпусу стиральной машинки. Благодаря заземлению опасный потенциал уйдет в землю, обезопасив тем самым человека от поражения электрическим током. В связи с этим обустройство качественного заземления является обязательным требованием при монтаже электрического теплого пола.

Подключение электрического теплого поля к питанию не представляет сложности. Это обусловлено тем, что практически во всех современных системах используются кабели с оболочкой (жилой) заземления. Поэтому нужно всего лишь выполнить подключение в строгом соответствии с маркировкой:

PE — заземляющий провод;

N — нулевой провод;

L — фазный провод.

Главная функция

При обустраивании пола с подогревом большинство отдают предпочтение электрическим системам. Однако, как и любой иной прибор, который работает от розетки, подобный пол должен быть оснащен немаловажными практичным элементом – это заземление тёплого пола.

Кабельная или пленочная система отопления способна быстро, эффектно и одинаково обогревать не только сам пол, но и находящиеся вокруг предметы. Но чтобы полностью воспользоваться всеми данными хорошими качествами, следует правильно оборудовать систему, чтобы она не только правильно функционировала, но и не представляла опасности.

Благодаря этому не стоит фактически проверять, может ли ударить током пол с подогревом, лучше всего изначально при монтажных работах системы обогрева рассчитать хорошее заземление, не думая о том, в первую очередь ли оно.

Если это не сделать, к примеру, в ванной, выделяющейся от остальных комнат высокими критериями влаги, то при аварийном повреждении пленки либо кабеля можно достаточно легко ощутить, как бьет током, прикоснувшись к какой-нибудь детали из металла, к корпусу машины для стирки или же просто к трубе.

Если есть наличие заземляющего устройства опасная часть переменного тока беспрепятственно уйдет через землю, таким образом обезопасив от электротравмы присутствующих людей. Благодаря тому, что большинство производителей тёплых полов с подогревом в качестве греющего элемента применяют провод уже с жилой заземления, то остается только выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий кабель).

Заземление теплого пола — основные моменты и советы

Сегодня теплые полы повсеместно используются в качестве основного и дополнительного способа отопления жилых помещений. Их преимущество заключается в том, что они гарантируют равномерное распределение тепла по всей площади комнаты, а значит, исключают сквозняки и создают необычайно высокий уровень комфортности жилого пространства.

Чаще всего обустраиваются электрические теплые полы.

 Теплый электрический пол предусматривает использование специальных нагревательных кабелей, которые вместе с датчиками, фиксирующими температуру, укладывают в стяжку. В качестве декоративного покрытия может использоваться какой -ибо современный отделочный материал для пола. Температура в помещении регулируется с помощью установленного вне пола терморегулятора.

Как и в случае установки каких-либо других электрических бытовых проборов, при монтаже электрического пола следует предусмотреть качественное заземление, которое будет гарантировать безопасность в период эксплуатации.

Какую пленку выберем?

На отечественном рынке представлено уже достаточное количество инфракрасных пленок для инсталляции в пироги напольных покрытий от различных производителей. Наиболее популярной продукцией, по версии рейтинга лучших товаров «Марка Качества» являются изделия от брендов:

• Caleo;
• Hi-Heat;
• Национальный Комфорт;
• Heat Plus.

При этом, сравнивая с иными способами обустройства электрических ТП, можно выделить общие сильные и слабые стороны для всей рассматриваемой продукции. Пленочный теплый пол обладает следующими преимуществами:

небольшой толщиной (в зависимости от модели — 0,2-0,6 мм), которая позволяет устанавливать его практически под любое напольное покрытие. Не снижается высота помещения, отсутствует необходимость устройства порогов;
равномерным разогревом всей поверхности пола, что позитивно сказывается на целостности материала основы и облицовки, так как не происходит температурных деформаций между её граничными участками

Это особенно важно для штучных напольных покрытий типа паркета;
ускоренным, но экономичным прогревом помещений.

Инфракрасная плёнка для тёплого пола имеет также и недостатки, к которым относятся:

• её достаточно высокая стоимость по сравнению с другими системами электрических ТП. В большей степени это относится к многослойным, экранированным и прочим продвинутым моделям;
• сложность процесса монтажа;
• необходимость рассчитывать схему расположения термоэлементов с учетом размещения мебели в помещении. То есть в дальнейшем осуществить перестановку больших предметов меблировки будет довольно проблематично. Это требование касается всех распространенных систем встраиваемого электроподогрева, однако для инфракрасных является особенно актуальным.

Основная функция

При обустройстве теплого пола многие отдают предпочтение электрическим системам. Но, как и любой другой прибор, работающий от розетки, такой пол должен быть оборудован очень важным функциональным элементом – это заземление теплого пола.

Кабельная или пленочная система обогрева способна быстро, эффективно и равномерно нагревать не только сам пол, но и окружающие предметы. Но чтобы полноценно воспользоваться всеми этими преимуществами, следует грамотно обустроить систему, чтобы она не только корректно функционировала, но и не представляла опасности.

Поэтому не стоит практически проверять, может ли ударить током теплый пол, целесообразнее изначально при монтаже системы обогрева предусмотреть качественное заземление, не задумываясь о том, обязательно ли оно.

Если этого не сделать, например, в ванной, отличающейся от других комнат повышенными показателями влажности, то при аварийном повреждении пленки либо кабеля можно легко почувствовать, как бьет током, прикоснувшись к какой-либо металлической детали, к корпусу стиральной машины или просто к трубе.

При наличии заземляющего устройства опасная порция электрического тока беспрепятственно уйдет через землю, тем самым обезопасив от электротравмы находящихся людей. Из-за того, что многие производители теплых электрических полов в качестве греющего элемента используют кабель уже с жилой заземления, то остается лишь выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий провод).

Подключение к сети

Существует несколько методик подключения к линии питания. Базовая предусматривает монтаж вилки, которую включают в розетку на время работы системы обогрева. Можно установить в линии ручной или автоматический выключатель, срабатывающий при падении температуры ниже заданного порога. Места соединения проводников должны иметь надежную изоляцию, препятствующую проникновению влаги и короткому замыканию.

Схема подключения к выключателю

Концы провода выводят в распределительную коробку. Затем линии нуля и фазы продлевают до дифференциального выключателя или автоматического предохранителя, расположенного в щитке. Для коммутации заземления используют отдельную шину, подключенную к закопанному в грунт треугольнику или забитым в почву стержням.

Номинал предохранителя и сечение линии питания подбирают по мощности системы обогрева. Предусматривают запас, поскольку в момент пуска ток в линии превышает номинальное значение в 2–2,5 раза.

Подключение к силовому кабелю и соединение с ним

Для подсоединения к силовой магистрали необходимо (на примере саморегулируемого провода):

1. Снять внешнюю изоляцию на 70 мм длины, расплести оплетку и скрутить сетку заземления в отдельную жилу.
2. Надрезать внутреннюю оболочку из термостойкого пластика и снять защиту на длину около 40 мм.
3. Прорезать матрицу, нагреть изоляцию феном и снять с сердечников.
4. Снять остатки матрицы и надеть на жилы металлические гильзы (со смещением по длине), деформируя поверхность специальными клещами.
5. Надеть на сердечники усадочный чехол, который должен заходить на гильзы на 2–3 мм.
6. Прогреть изоляцию феном, а затем надеть на кабель трубку с увеличенным диаметром.
7. Направить поток горячего воздуха и дополнительно защитить места ввода матрицы в изолятор, сплющивая нагретую трубку пассатижами.
8. Зачистить жилы силового кабеля, надеть на поверхность защитную муфту и небольшие отрезки трубки на провода.
9. Вставить оголенные наконечники в гильзы и зафиксировать клещами. Многожильные элементы перед опрессовкой скручивать не требуется из-за риска повреждения.
10. Натянуть трубку на линии стыков и обработать потоком воздуха из строительного фена. Оболочка с клеевой основой обеспечивает герметичность стыка.
11. Соединить магистраль заземления с последующей изоляцией.
12. Натянуть на место стыка 3 проводников внешнюю муфту и обработать его феном с удалением воздушных пузырей и обжатием пассатижами.

Через вилку и розетку

Простейший способ предусматривает подключение к оголенным жилам нагревателя кабеля с вилкой. В линии питания необходимо заземление, которое подсоединяют к общему контуру. Места стыка изолируют трубкой с последующей обработкой горячим воздухом и обжатием плоскогубцами.

Основная функция

При обустройстве теплого пола многие отдают предпочтение электрическим системам. Но, как и любой другой прибор, работающий от розетки, такой пол должен быть оборудован очень важным функциональным элементом – это заземление теплого пола.

Кабельная или пленочная система обогрева способна быстро, эффективно и равномерно нагревать не только сам пол, но и окружающие предметы. Но чтобы полноценно воспользоваться всеми этими преимуществами, следует грамотно обустроить систему, чтобы она не только корректно функционировала, но и не представляла опасности.

Поэтому не стоит практически проверять, может ли ударить током теплый пол, целесообразнее изначально при монтаже системы обогрева предусмотреть качественное заземление, не задумываясь о том, обязательно ли оно.

Если этого не сделать, например, в ванной, отличающейся от других комнат повышенными показателями влажности, то при аварийном повреждении пленки либо кабеля можно легко почувствовать, как бьет током, прикоснувшись к какой-либо металлической детали, к корпусу стиральной машины или просто к трубе.

При наличии заземляющего устройства опасная порция электрического тока беспрепятственно уйдет через землю, тем самым обезопасив от электротравмы находящихся людей. Из-за того, что многие производители теплых электрических полов в качестве греющего элемента используют кабель уже с жилой заземления, то остается лишь выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий провод).

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. Зажать клеммы плоскогубцами.
5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. Изолировать клеммы битумным скотчем.
8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. Подключить провод термодатчика к термостату.
11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. Проверить работу системы.
13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. Разложить каждый мат параллельно друг другу.
2. Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. Подключить провод первого мата к терморегулятору.
5. Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. Подключить датчик к терморегулятору.
7. Проверить работоспособность системы.
8. Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Лучшие ответы

Ну и что? Все требования этого пункта правомерны и они относятся к реконструируемым и вновь возводимым электроустановкам. Установка тёплого пола — дополнительный стационарный потребитель электроэнергии и все требования ПУЭ и других нормативов на него распространяются. Только, каким образом организовать ДСУП, это вопрос серьёзный и пользоваться «помощью зала» в таких вопросах сверх неосмотрительно и опасно.. . Пример — второй совет.

1.Если элементы теплого пола имеют металлическую оболочку, то она ( оболочка) присоединяется к РЕ шине системы уравнивания потенциала, или подводится к РЕ шине на щитке.2. Если элементы нагревательные теплого пола не имеют защитной оболочки, то необходимо поверх теплого пола уложить металлическую сетку с присоединением ее к РЕ шине.Эту работу должен выполнять электромонтер с группой не ниже 3.3. УЗО является дополнительным средством защиты и не может заменять соединение с РЕ шиной.4. Запрещено подключать защитную оболочку или защитную сетку просто к отдельному заземлителю, должно быть обязательно соединение с ситемой уравнивания потенциала.

Ну сейчас наговорите ерунды -просто от шитка отдельный кабель кидать надо 3 на 2.5 сечения -и готово . а можно просто свободной разеткой пожертвовать для зтого дела — с заземлением чтобы главное она была . Он энергии кушает как лампочка 60 Ват На счет метала -сетки -так вобше нельзя делать -прогорит -через год .

Источник
