Правильные действия при установке и подключении электрического проточного водонагревателя

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном — 2,2-3,0кВт

минимальном — 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

Врезка в полипропиленовый водопровод предполагает:

• нарезку труб и присоединение тройников посредством специального паяльника;
• присоединение к тройникам труб, монтируемых к водогрейному прибору;
• подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
• выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

• подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
• установка на трубу хомута с прокладкой-уплотнителем;
• высверливание в трубе отверстия под втулку через патрубок;
• нанесение резьбы и установка «сгонов»;
• монтаж кранов;
• подсоединение кранов к трубам;
• подключение труб к водогрею.

Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.

На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.

Подготовка инструментов

Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:

• дрель;
• сверла по бетону;
• шурупы;
• шуруповерт;
• дюбеля;
• саморезы;
• молоток;
• отвертки;
• линейка или рулетка;
• уровень;
• газовый ключ;
• рожковый ключ;
• плоскогубцы;
• пассатижи;
• медный трехжильный провод с двойной изоляцией;
• ФУМ-лента для герметизации соединений;
• металлопластиковая труба;
• евророзетка;
• тройник;
• запорные краны;
• гибкие шланги.

При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

>Подключение водонагревателя к водопроводу

Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.

Преимущества бойлера

Существуют неоспоримые преимущества бойлера, рассмотрим их:

1. Датчик температуры, который работает автоматически. В случае неисправности он просто отключается. Если смотреть с точки зрения пожарной безопасности, то конечно же, выигрывает производственный бойлер, так как он оснащен несколькими видами блокировок. А вот если рассматривать ситуацию с самодельным – то тут все на Ваше усмотрение.
2. Датчик расхода воды и датчик давления. Конечно, бойлер нивелирует перепады давления, выносит гидроудары, а также легко справляется с большим напором воды. Экономить воду с бойлером выгодно только в том случае, если он малогабаритный. Например, бойлер на 50 литров потребляет достаточное количество электроэнергии, так что экономия на воде практически не заметна. Как только в системе водоснабжения появляется недостаточное давление (менее 0,6 бар), то бойлер автоматически отключается. Что же касается проточного водонагревателя, то даже с минимальным потоком воды, количество вытекаемых литров воды в минуту составляет около 1,5 л.

Они фиксируются на место крана и имеют презентабельный вид. Для дополнительной безопасности корпус необходимо заземлить, так как оборудование имеет электропитание.

В более дорогих моделях в комплект прилагается насадка-душ, что весьма удобно для дачников. Но, к сожалению, цена такого устройства весьма внушительна.

Примите к сведению: не рекомендуется устанавливать проточный нагреватель в ванне, так как это может привести к пожару. Лучше всего, проведите вдоль стены пластиковые или металлические трубы и установите их в душевой кабине.

Установка металлического крана шарнирного типа значительно упростит эксплуатацию накопителя. Без крана это будет больше походить на рукомойник, что весьма нецелесообразно

Уделите внимание герметичности накопителя (крышку необходимо варить аргоновой сваркой) и всей конструкции в целом. Утеплите корпус и сделайте его более безопасным. При использовании накопительного проточного нагревателя, обращайте внимание на показания счетчика: в сельской местности максимальная мощность составляет порядка 4 кВт

Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет

При использовании накопительного проточного нагревателя, обращайте внимание на показания счетчика: в сельской местности максимальная мощность составляет порядка 4 кВт. Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет. Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить

А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки

Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить. А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки

Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет. Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить. А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Подключение к электрической сети

Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.

Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.

Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.

При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.

Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.

Следует иметь в виду, что категорически запрещается соединять заземляющий провод с рабочим нолём. Учитывая то огромное значение, которое имеет правильное выполнение всех электротехнических работ, поручить их рекомендуется профессиональному электрику.

Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.

Как подключить водонагреватель к водопроводу и электросети своими руками

Основная сборка, в том числе для трубопроводов сложных конфигураций, производится с применением фитингов. Для выполнения этих работ понадобится набор инструментов сантехника, а также специфический инструмент для выполнения стыковки отдельных элементов трубопровода в зависимости от материала труб.
После установки креплений вешается водонагреватель. Этот тип является наиболее популярным за счет своей доступной стоимости и отсутствия каких-либо особенных требований к электрической проводке.
Стандартное давление в городских сетях бар. Выбирать место установки надо так, чтобы было удобно пользоваться и водонагревателем, и краном душем. Подключение кранов к бойлеру Напольные модели устанавливаются с применением специальной подставки, к которой прибор фиксируется при помощи специального болтового соединения: высверливание в несущей конструкции отверстий под анкерные крепежи в соответствии с предварительной разметкой, выполненной по бумажному шаблону; фиксация анкерных болтов сквозь проушины в креплении водонагревательного прибора; финишное затягивание анкерных крепежей; врезка водогрейного оборудования в водопроводную систему; подключение установленного на стене водогрея к электрической сети.
Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Это поможет увеличить срок службы нагревателя, исключить ошибки, снизить нерациональный расход электроэнергии. Далее прокладывается силовой кабель от распределительного щитка. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой.
Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. В этом случае душевая лейка отсоединяется от душевого шланга, а шланг прикручивается ко входу ХВС на нагревателе.

Начиная пользоваться водой, сначала включают смеситель, а затем прибор. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. В первом случае обеспечить горячей водой можно только душ, во втором — несколько точек водоразбора.

Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Эти кончики нужно зачистить надфилем или просто плоской отверткой и вставить в монтажную коробку в соответствии с обозначениями. Монтаж накопительного водонагревателя В зависимости от способа установки, водогрейное оборудование накопительного типа может быть представлено такими моделями: настенные; встраиваемые; напольные.

Различие заключается в способе соединения. Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую. Конечно же, второй вариант предпочтительнее для многих людей: не нужно тратить собственное время и силы.
Проточный водонагреватель Electrolux Smartfix 2.0

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

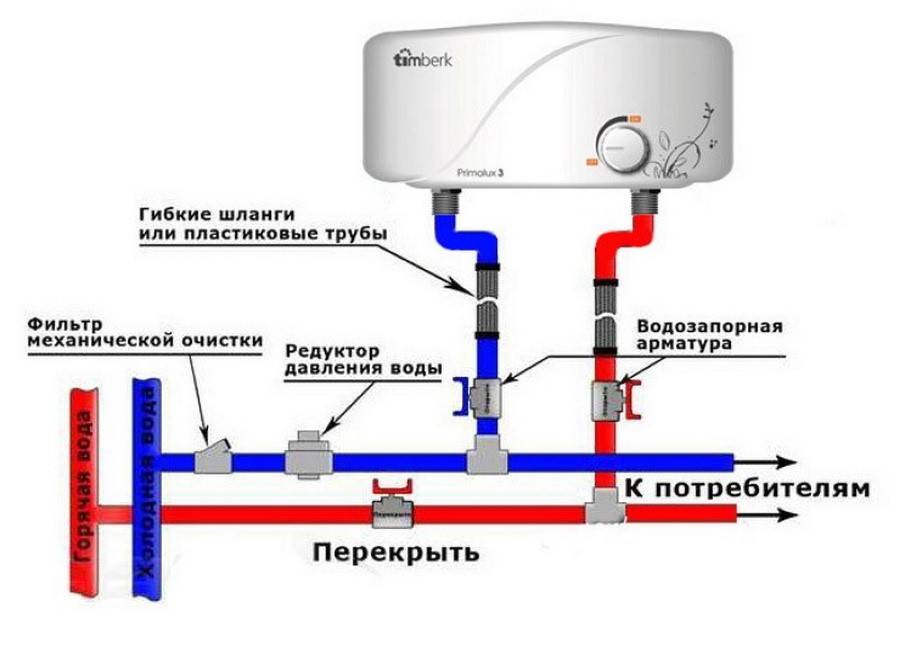

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Подключение проточного водонагревателя к электросети

Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Монтаж устройства на стену

Сняв с водонагревателя крышку, приложите его к стене, выставьте по уровню и отметьте карандашом местоположение крепежных отверстий. Некоторые производители в упаковку с прибором кладут шаблон из картона, специально предназначенный для нанесения разметки.

Далее необходимо с помощью электродрели просверлить стену в отмеченных местах. Чтобы штукатурка или плитка под сверлом не крошились, на поверхность перед началом работ следует наклеить пятачок из бумаги или скотча (для каждого отверстия).

Остается забить в подготовленные отверстия гильзы дюбелей, вкрутить саморезы и навесить на них водонагреватель.

Разновидности бойлеров

Варианты конструкций бойлеров классифицируются по типу энергии (электроводонагреватель и газовый бойлер), по типу крепления (настенный или напольный) и по принципу действия (проточный или накопительный водонагреватель).

1. Газовое оборудование обойдется семейному бюджету дешевле, но для того, чтобы подсоединить такое оборудование в частном доме, необходимо получить пакет разрешительных документов, а также прибегнуть к услугам газовой службы для монтажа бойлера к водопроводу, так как своими руками газовое оборудование монтировать нельзя. По этой причине подключение электрических бойлеров к водопроводу предпочтительнее, хотя их работа в сети обойдется дороже;
2. Накопительный бойлер имеет большие габариты из-за накопительного резервуара, обязательно присутствующего в конструкции. Зато потребление электрической энергии у него гораздо ниже, так как ТЭН включается периодически, поддерживая заданную температуру в баке. Из отрицательных сторон можно выделить инерционность – нужно ждать, когда нагреется очередная порция воды в баке, чтобы воспользоваться ею. Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность. Высокое энергопотребление – существенный недостаток этих моделей;
3. Настенный бойлер – самый распространенный вариант, так как позволяет экономить место в помещении. Напольный электронагреватель монтируют, если емкость резервуара достаточно большая – от 200 литров и выше.

Чтобы подключить бойлер к водопроводу в квартире, нужно иметь под рукой все необходимые инструменты и материалы:

1. Линейка металлическая, или пятиметровая рулетка;
2. Перфоратор или ударную электродрель, шуруповерт, гаечные и разводные ключи;
3. Метизы и хомуты с кронштейнами, чтобы закрепить корпус бойлера на стене;
4. Фитинги для соединения с трубами и арматурой, собственно краны, вентили, обратные, предохранительные и перепускные клапаны;
5. Лента-фум, пакля и/или герметик для уплотнения соединений;
6. Гибкие армированные шланги для подключения входа к водопроводу и выхода бойлера в систему ГВС.
