Дымоход для газового котла - виды и пошаговая инструкция!

Особенности монтажа коаксиального дымохода

Коаксиальный дымоход не выводится через крышу, можно спокойно повернуть дымоход и вывести его через стену.

Важно! На стене, где выводится труба коаксиального дымохода не должно быть окон. Как-никак, продукты горения остаются опасными для человека и, расположив такой дымоход под окном, несет угрозу отравления, через окно. В завершении, замечу, что газовые котлы без дымохода, а вернее с коаксиальным дымоходом, могут быть как напольного, так и настенного исполнения

Фирмы: Daewoo, Olympia, Rinnai

В завершении, замечу, что газовые котлы без дымохода, а вернее с коаксиальным дымоходом, могут быть как напольного, так и настенного исполнения. Фирмы: Daewoo, Olympia, Rinnai.

Нормативные документы:

СНиПII-35-76 «Котельные установки»;
СНиП 2.04.05«Устройство дымовых и вентиляционных каналов».

Obotoplenii.ru

Газовый котел какой фирмы лучше?

Абсолютное большинство газовых котлов в наших магазинах — импортного производства. В основном, европейского. По нашему мнению, рейтинг лучших зарубежных фирм-производителей газовых котлов выглядит так:

Wolf (Германия)
Vaillant (Германия)
BAXI (Италия)
Protherm (Словакия)
Bosch (Германия)
Buderus (Германия)
Navien (Корея)

и некоторые другие.

Среди наших отечественных производителей газовых котлов выделим два завода:

Жуковский машиностроительный завод (ЖМЗ). Производит котлы марок АОГВ (одноконтурные, отопительные) и АКГВ (двухконтурные, отопление и ГВС).
ООО «Завод Конорд». Находится в городе Ростов-на-Дону. Производит газовые котлы и колонки КОНОРД, котлы твердотопливные ДОН, промышленные котлы и другое оборудование.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

гофрированная труба — легко монтируется, гибкость материала позволяет
вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
тяга внутри системы дымоотвода должна быть постоянной;
материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
наружный участок дымоотвода должен иметь вертикальное расположение;
конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Достоинства двухконтурного котла

Единственное достоинство — универсальность и стоимость. Смонтировал двухконтурный котел: вот тебе и отопление, и горячая вода. Никаких дополнительных трат.

Минусы двухконтурного котла

Он не может мгновенно нагреть воду. Поэтому, если у вас двухконтурный котел, горячую воду в кране придется подождать какое-то время. Второй минус такого котла — это малая мощность.

Если вы не знали, то для нагрева воды в протоке нужна большая мощность. Обычный газовый котел имеет мощность 24 кВт. Из открытого крана (смесителя) за минуту в среднем вытекает 8 литров воды. Котел должен успеть её нагреть в протоке, допустим, с 10°C до 45°C.

Давайте посчитаем, сколько нужно тепловой энергии, которую потратит котел на нагрев горячей воды в минуту при одном открытом кране горячей воды, по формуле Q=c*m*(t2-t1). Где:

С (теплоёмкость) воды — 4200 Дж/кг*°С;
m (масса) воды. У нас это 8 кг;
t1 (температура) воды до нагрева — 10°C;
t2 (температура) воды после нагрева — 45°C.

Подставляем значения в формулу и получаем: 1 176 000 Дж или 1 176 кДж или 0,32 кВт/ч. Напоминаю, что столько энергии нужно, чтобы нагреть воду с 10°C до 45°C в минуту, при одном открытом кране горячей воды.

Если 0,32 кВт/ч умножить на 60 минут, то получится 19,2 кВт/ч. А если учесть, что КПД газового котла 92%, то получится, что мощность котла должна быть не меньше 21 кВт.

Об этом производители пишут в паспорте к котлу.

Многие монтажники и заказчики это не учитывают, ставят двухконтурные котлы в двух или трёхэтажные дома, а потом люди мучаются. Приведу пример из моей практики.

Отопление дома двухконтурным котлом

Алексей построил дом и ему поставили двухконтурный котел. Дом двухэтажный с мансардой, газовый котел установили в подвале дома. Когда Алексей просыпается, он сразу идёт в санузел, включает горячую воду и идёт курить.

Примерно через 3-4 минуты он возвращается в санузел и в этот момент вода из смесителя начинает теплеть. А ещё через минуту уже идёт горячая. Теперь можно умываться или искупаться.

И каждый раз Алексей ужасно раздражается из-за того, что нужно открывать кран горячей воды и долго ждать, когда она оттуда польётся. Самое обидное, что исправить это будет сильно дорого.

Нужно устанавливать бойлер косвенного нагрева и делать линию рециркуляции ГВС.

Чтобы это сделать, нужно разломать ремонт, а потом его опять сделать. А лишних денег на это нет. Поэтому Алексей бесится, но терпит.

А всё потому, что сам в этом вопросе не разобрался, а доверился строителям и попросил сделать «как себе».

Основные неисправности бездымоходных котлов

В результате неверной эксплуатации возникают самые частые, самые повторяющиеся проблемы бездымоходных котлов. К ним относятся: ухудшившаяся тяга, поломки в блоке-автомате, сбои в напряжении.

Для обеспечения подачи электроэнергии при наличии постоянных сбоев в напряжении необходимо озаботиться вопросом приобретения стабилизатора. Проверка правильности установки коаксиальной трубы поможет выявить её неправильный монтаж, который ведёт к ухудшению тяги в агрегате.

Также в постоянном контроле работоспособности нуждаются датчики нагрева воды и другие, установленные в нагревательном устройстве специальные «сигнализаторы ошибок». Выход из строя хотя бы одного из них чреват неправильной работой устройства или полным выходом его из строя.

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

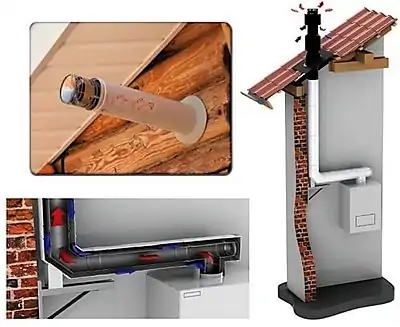

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Влияние материала труб на возникновение излишек влаги

Утеплять вентиляционную дымоходную трубу можно разными материалами и способами, но при этом обязательно нужно учесть качество материала, из которого эта труба была изготовлена, ведь он будет непосредственно влиять на процесс возникновения влаги.

Кирпичный дымоход при включении газового котла долго разогревается, поэтому в нём появляется большое количество влаги. Стальной дымоход также может образовывать внутри некоторое количество влаги, но эта проблема быстро решается установкой двух вложенных друг в друга цилиндров (диаметр таких труб должен быть разным) с утеплителем между ними. Такая технология называется «сэндвич».

Керамические трубы удобны тем, что быстро прогреваются, поэтому не образуют застоев из конденсата, особенно при их правильном монтаже и верном утеплении. Если вы решите сделать трубу для газового котла из полимерного материала фуранфлекса, проблем с образованием излишков влаги не будет.

Асбестоцементные трубы уже постепенно уходят в лету, ведь они вредны из-за образования асбестовой пыли и плохого прогревания. Последний фактор отрицательно влияет на влагообразование.

Практически любая труба для дымохода при недостаточном утеплении и при неверной, негерметичной установке может способствовать образованию разрушительной влаги. Решить проблему поможет своевременное утепление дымохода минватой, кирпичной крошкой, шлаком и другими подходящими материалами.

Мне нравится1Не нравится

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

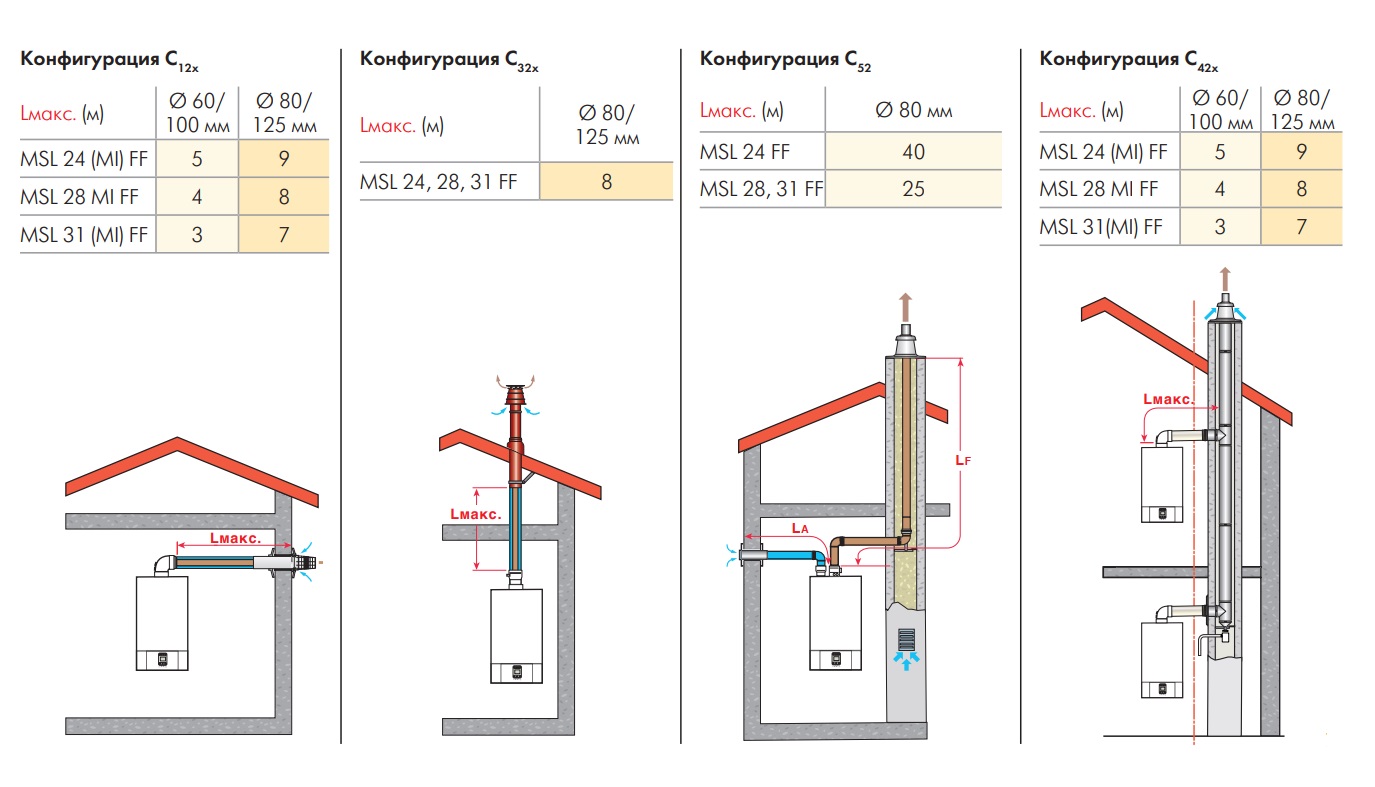

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

Диаметр должен быть равен или больше сечения выходного патрубка котла.
Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

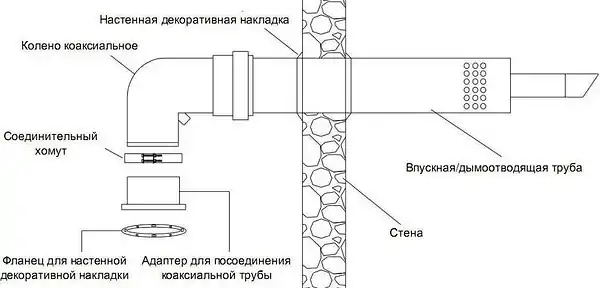

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

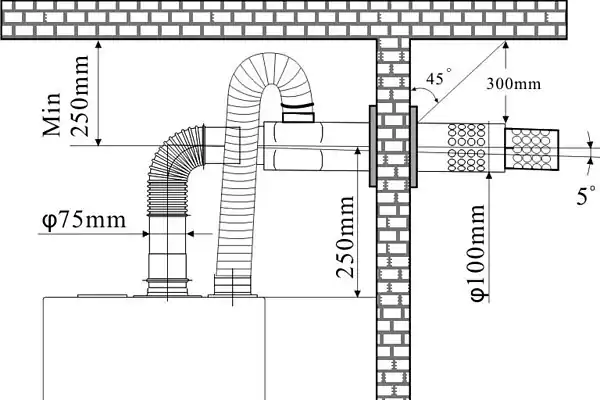

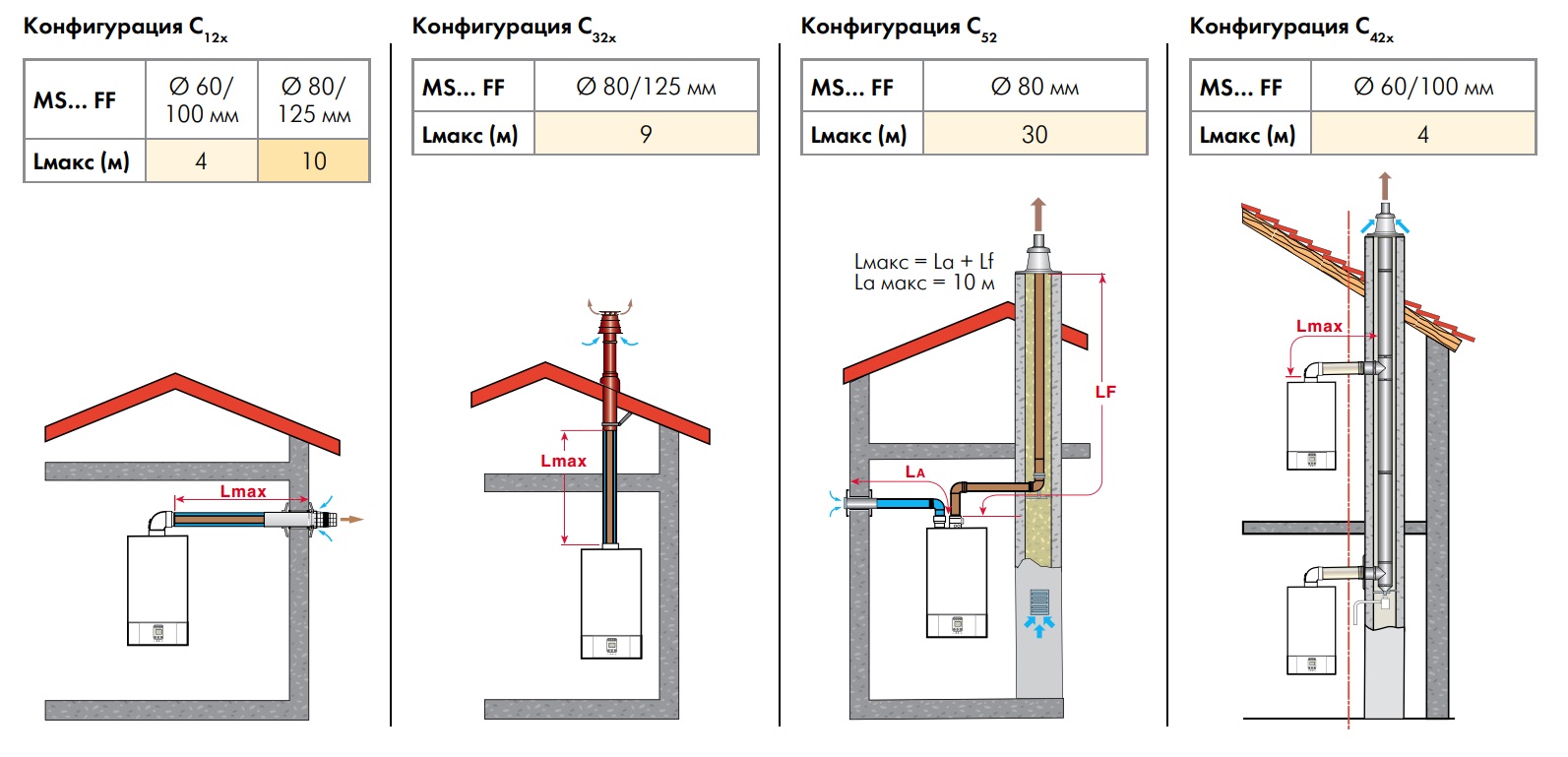

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

обе трубы выводятся через одну стену;
трубы выводятся в разные стены;
система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Какой бездымоходный котёл лучше выбрать для дома

При выборе одного из видов рассматриваемых отопительных устройств стоит учесть, что бездымоходные устройства создаются для эксплуатации теплоносителя, имеющего довольно низкую температуру – около сорока градусов по шкале Цельсия. Таким образом, нормальная работа и 95-ти процентный КПД (коэффициент полезного действия) будет обеспечиваться, если температура воды не поднимется выше указанной отметки.

Российские турбированные котлы

Турбированные котлы российского отечественного производства не так широко представлены на рынке отопительной техники. «Конорд», «ЖМЗ», «Нева» и «Ростовгазаппарат», – эти устройства уже зарекомендовали себя, предлагая линейки с разными моделями.

Производители, выпускающие котлы указанных марок, адаптировали свои устройства именно под российские реалии, учтя все возможные нюансы. Отечественные коаксиальные отопительные агрегаты имеют большое неоспоримое преимущество перед их зарубежными аналогами – они стоят в среднем на тридцать-пятьдесят процентов меньше. Так, устройство итальянской компании может обойтись в сумму до двух тысяч евро, а российское будет стоить максимум до 1100 евро.

Зарубежные турбированные котлы

Высококачественная американская и европейская автоматика, которой укомплектованы эти зарубежные агрегаты (Vaillant, Ariston, Viessmann, Baxi, Buderus, Ferroli), позволяет доверять этим торговым маркам, ведь они уже опробованы большим количеством пользователей. Котлы Navien и «Дэу» корейского производства также выделяются среди других, менее известных брендов.

Словацкий бренд «Протерм» широко представлен на российском рынке. Котлы этой торговой марки требуют дополнительного подключения к электричеству, но зато удобно монтируются, не требуя сборки или дополнительной подготовки. Корейские ТМ «Олимпия» (Olympia) и «Ринаи» (Rinnai) отличаются оснащением качественными датчиками, позволяющими полностью контролировать текущую работу устройства.

Украинские бездымоходные котлы

Котлы турбированного типа зарубежного производства представлены на соответствующем рынке такими украинскими компаниями как, например, «Данко» и «Евроформат». Специалисты отмечают агрегаты именно этих двух торговых марок, выгодно выделяющихся среди остальных по длительному времени полезного использования.

Устройство газовых котлов

Настенный одноконтурный агрегат отличается простым устройством. Конструкция включает:

газовую горелку;
циркуляционный насос (если только речь не идет об энергонезависимой модели);
теплообменник;
расширительный бак, в нижней части которого находятся патрубки – нужны для подключения к отопительной системе (через них подсоединяется и внешний бойлер).

Двухконтурный котел отличается незначительно. Здесь есть камера сгорания, горелка, для управления предусмотрена автоматическая система. Различие заключается в том, что движение теплоносителя осуществляется по 2 контурам: первый обеспечивает отопление, другой – горячее водоснабжение.

Нормы СНиП

Изготовление и установка любых конструкций дымоходов должна соответствовать всем запросам СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Такое следование нормам гарантирует безопасную работу системы отопления. Нарушение условий, перечисленных в документах, может привести к проблемным ситуациям, решение которых потребует участия газового хозяйства.

Тезисы из основных нормативных документов:

Строение сборника для конденсата должно решать проблему скопления влаги на стенках дымохода;
Обязательно наличие хорошей тяги;
Оголовок дымохода должен быть свободен и не допускает наличия на нем дефлекторов или грибков, тормозящих выведение продуктов горения;
Обязательно тщательное прилегание всех элементов конструкции в местах их соединения;
Обязательна плотная герметизация в местах стыков и всевозможных соединений.

Пошаговая инструкция по сооружению дымоотводящей системы

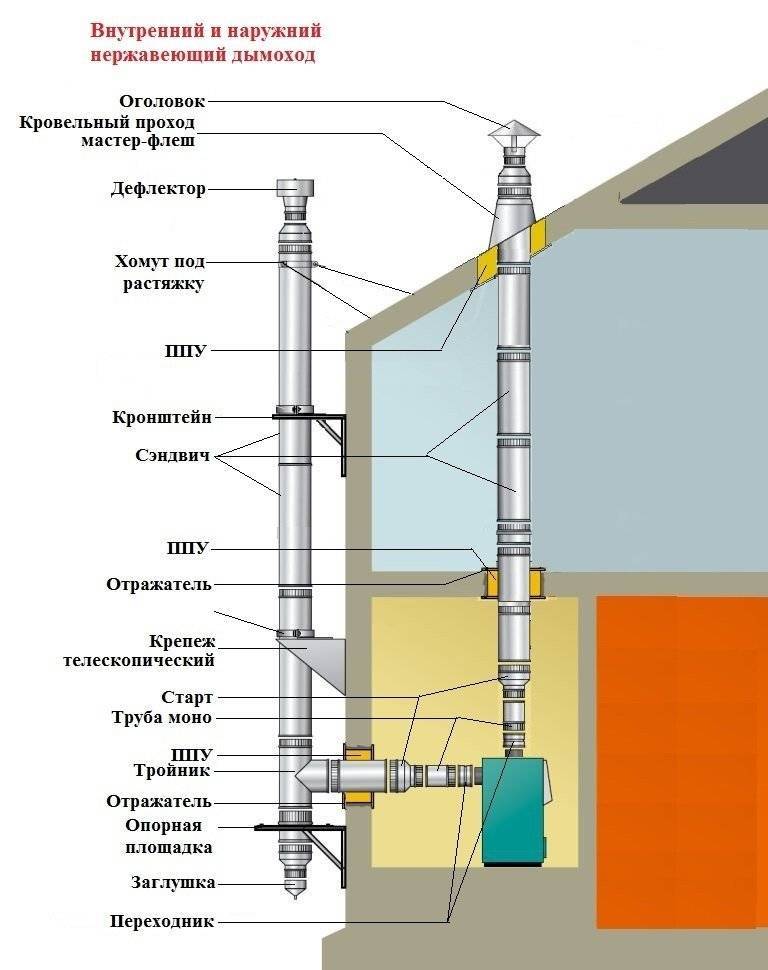

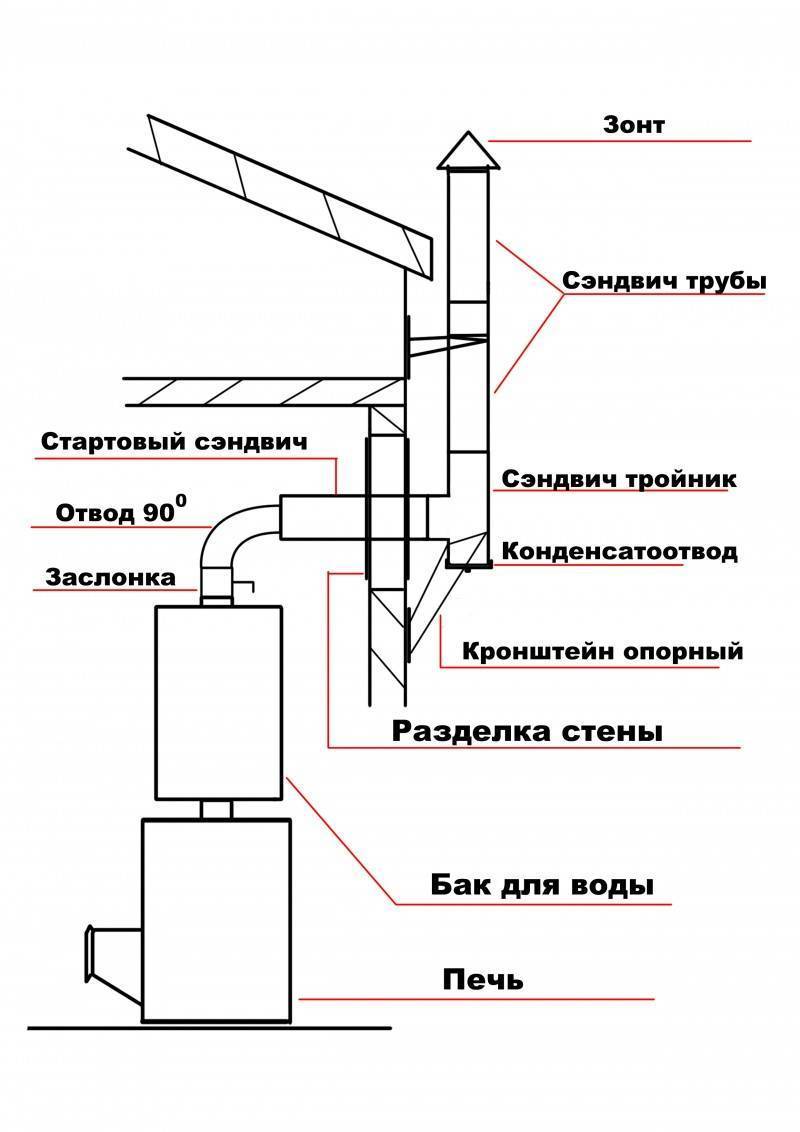

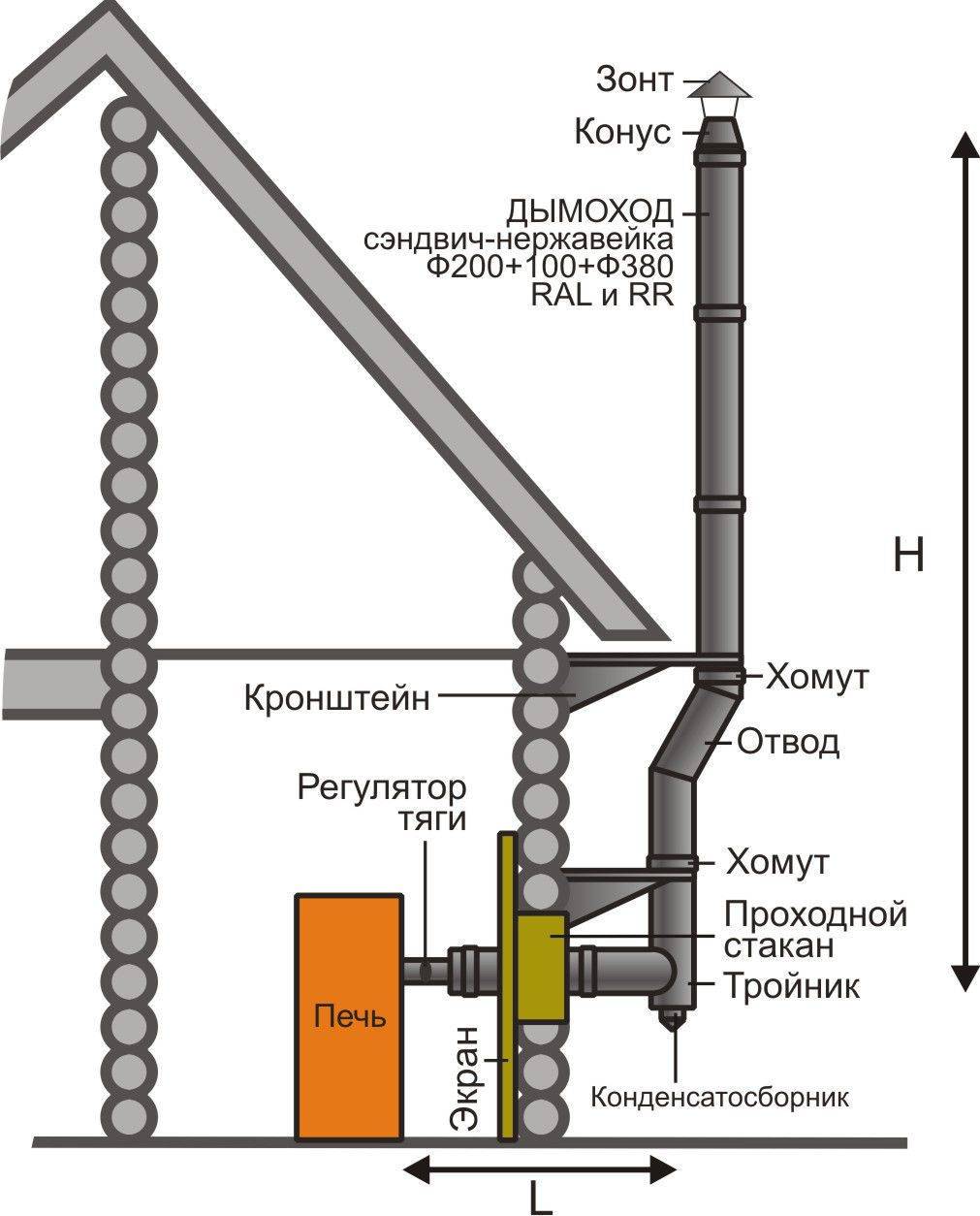

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

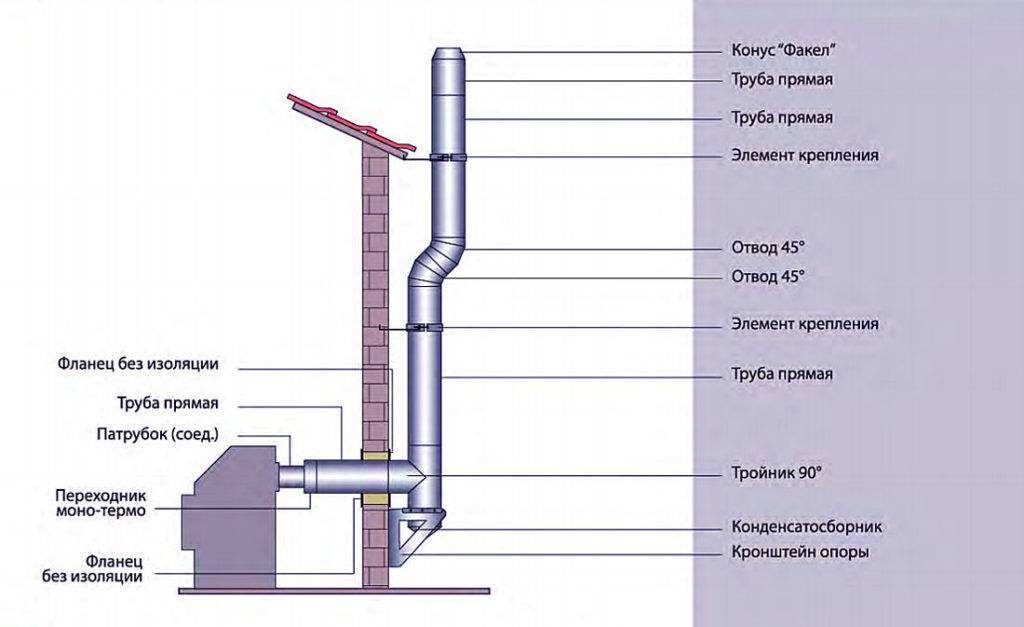

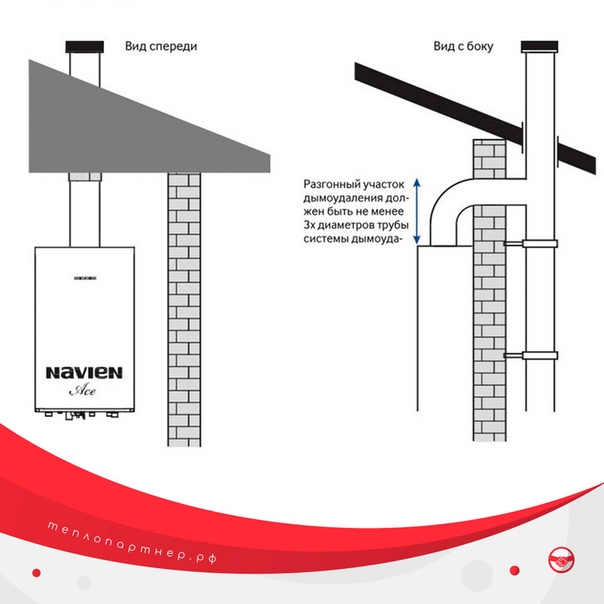

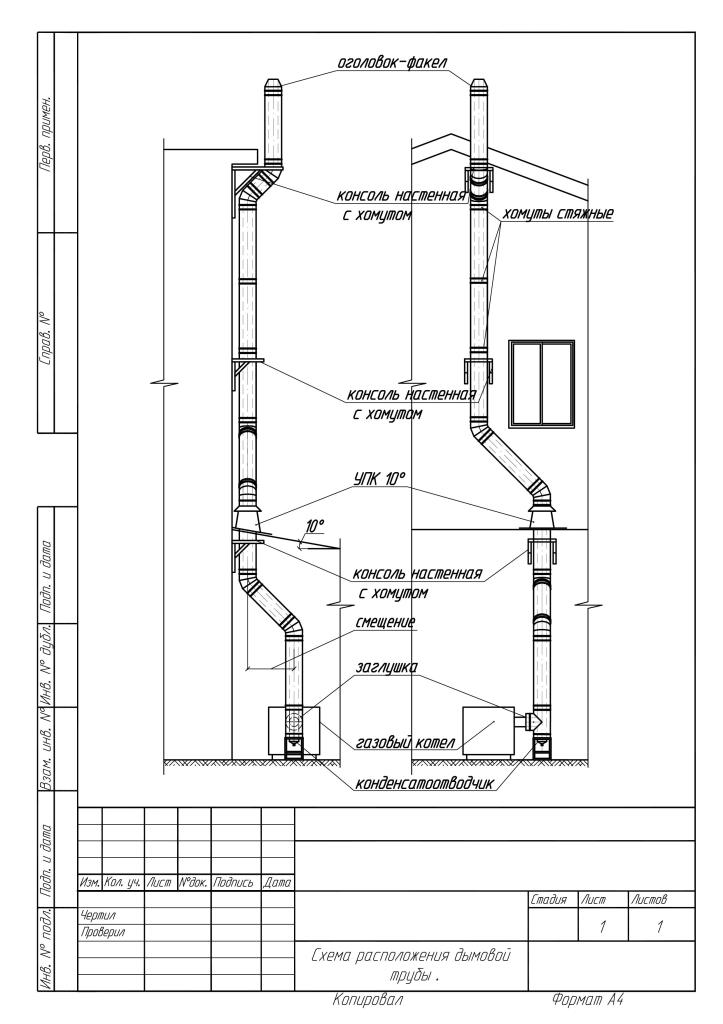

Схема установки газового дымоходаРасположение дымохода для газового котла

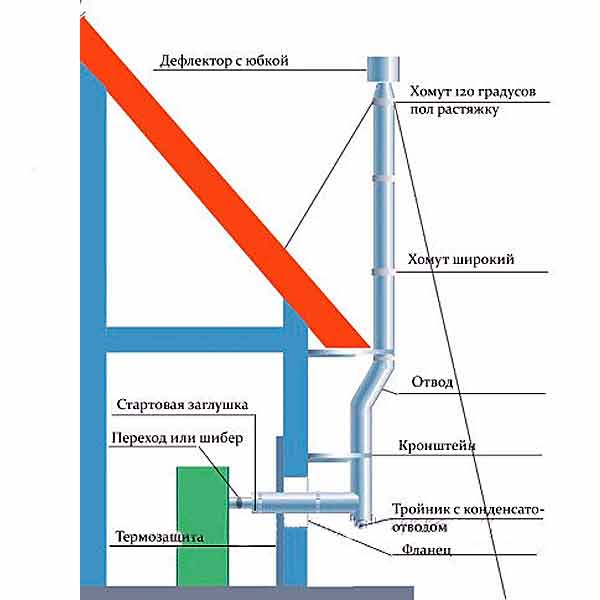

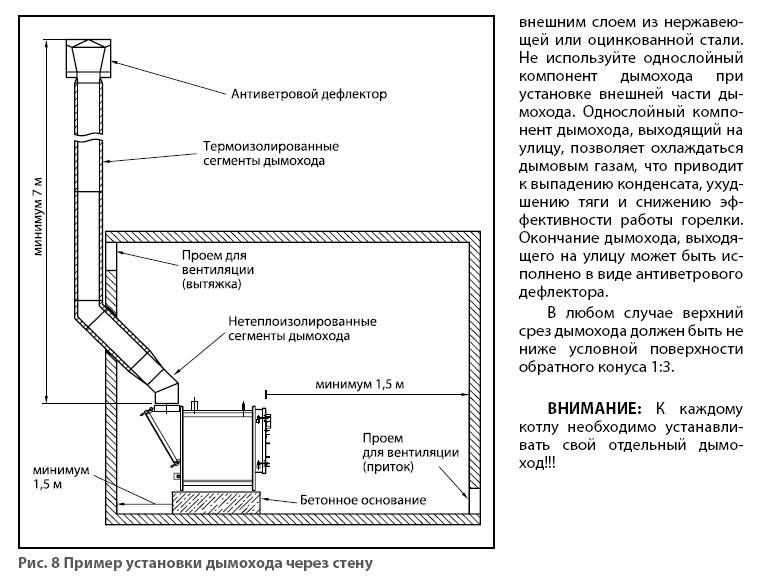

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

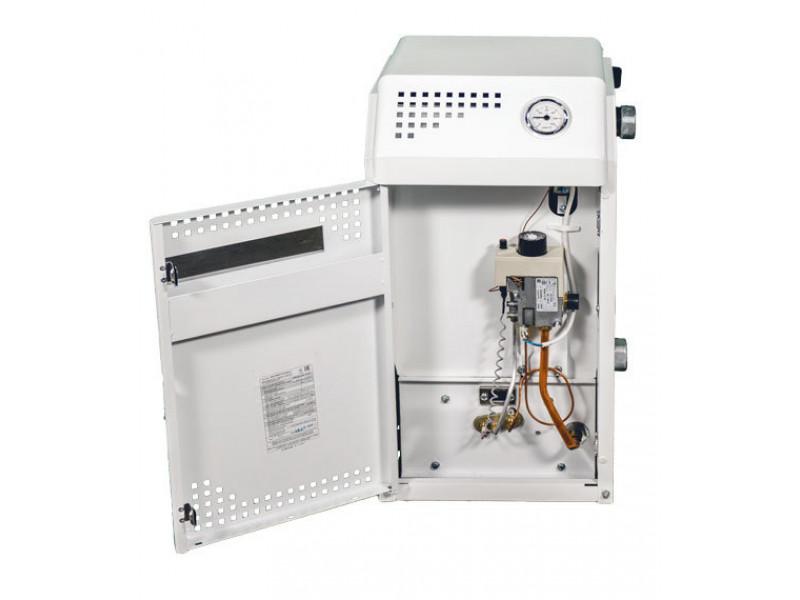

Схема подключения котлаКотел газовый напольный

Удачной работы!

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.
