Способы экономии
Главный вопрос, который мучает собственников электрических отопительных котлов, – это как сэкономить электричество, чтобы уменьшить расходы на оплату счетов за отопление. Есть несколько рекомендаций людей, которые пользуются такими котлами, и производителей отопительного оборудования.
В том случае, если в вашем регионе установлены разные тарифы (ночью — один, днем — другой), стоит попытаться сэкономить на этом моменте. С этой целью устанавливают тепловые аккумуляторы и включают их в обвязку отопительного прибора. Ночью тариф на электричество меньше, электрический агрегат будет нагревать большую емкость с водой, а днем использовать ее для обогрева жилища.
Если на улице не слишком холодно, можно воспользоваться для обогрева кондиционерами. Кондиционер преобразует 1 кВт электрической энергии в 5 кВт тепла: тепло он забирает снаружи ( эти обусловлена разница в мощности).
Подобный кондиционер экономически целесообразно использовать для обогрева помещений в южных широтах с мягким климатом. Для того чтобы обогреть дом площадью 80 кв. м, расположенный, например, в Сочи, достаточно трех кондиционеров; мощность каждого должна составлять 3 кВт. Такой вариант отопления — самый выгодный для собственников жилья в южной местности.
Знание особенностей электрокотлов и принципов их работы поможет вам правильно выбрать отопительное оборудование.
Дешевое отопление дома электричеством с использованием резервного источника тепла
Работа котла на электричестве может прерваться из-за отключения электроэнергии, неполадок на линии, обрыва или замыкания проводов, поэтому использование комбинированного котла (дрова/электричество) не оставит вас без тепла в доме.
Котел для отопления на дровах и электричестве – это надежный, универсальный, функциональный агрегат, благодаря которому можно обеспечить постоянное отопление дома. Этот котел может работать как на твердом топливе (дрова, брикеты, отходы древесины), так и на электричестве одновременно. Такая многофункциональность возможна за счет хорошо продуманной уникальной конструкции оборудования.
Стоимость тенового котла в разы меньше, чем у агрегата с индуктивным или электродным нагревом
Конструкция комбинированного котла для отопления на дровах и электричестве
Отличительной чертой комбинированного котла является наличие ТЭНа. Топка для дров размещена в нижней части агрегата. При сжигании древесины тепловая энергия нагревает теплоноситель и нагретая жидкость (вода) направляется в водяную систему отопления. Такие котлы оборудованы устройствами, которые отвечают за автоматическое включение/выключение ТЭНа в зависимости от установленной температуры теплоносителя. Когда древесина сгорает и в топке спадает жар, и температура воды падает, в работу включается ТЭН, и котел, потребляя электроэнергию, поддерживает заданную температуру. Все манипуляции происходят благодаря автоматике.
Устройство комбинированного электро-дровяного котла
Мощность тепла, выделяемого при сгорании твердого топлива, составляет 25-35 кВт. Этой мощности вполне хватает для обогрева помещения в 100-120 м?, а ТЭН используется для поддержания стабильной температуры в доме. Комбинированные системы обогрева особо популярны в частном секторе, поскольку для нагрева помещения используется дешевое топливо. Благодаря встроенным ТЭНам, есть возможность варьировать режим отопления.
Типовая схема подключения: 1 — электрический котел; 2 — система управления; 3 — группа безопасности; 4 — расширительный бак; 5 — циркуляционные насосы; 6 — радиаторы; 7 — распределительная гребенка; 8 — теплообменник (для бассейна); 9 — бойлер косвенного нагрева; 10 — полотенцесушитель; 11 — теплый пол; 12 — счетчик воды; 13 — приточная вентиляционная установка
Электрические энергосберегающие котлы отопления
Агрегаты, работающие от сети переменного тока, можно использовать отдельно или в сочетании с другими типами установок – дровяной печью, дизельным генератором. В последнем случае оптимально применять котлы малой производительности с мощностью 2-5 кВт. Таких характеристик достаточно для поддержания теплового баланса дома площадью до 120 кв. м в течение 2-3 дней.
Оптимальные результаты показывает использование электроустановок для отопления коттеджа или дачи, в которых хозяева проживают только во время отпуска или на выходных. В этом случае низкая стоимость изделий компенсирует более высокие по сравнению с газовым оборудованием затраты на обслуживание.
Электрический котел ЭВАН ЭПО-24
Котел ЭПО-24 — стационарный электрический прибор мощностью 24 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Комплектуются одноступенчатыми или трехступенчатыми пультами управления.
Технические характеристики
| Характеристика | ЭПО-24 |
| Мощность, кВт | 24 |
| Рабочее напряжение, В, ±10% | 380 |
| Отапливаемая площадь (м2), при высоте потолка 2,7 м | 240 |
| Мощность ступеней, кВт | 24/8 |
| Габаритные размеры котла (мм) / резьба патрубков G | 565x270x220 / G 1¼ |
| Габаритные размеры одноступенчатого пульта (ШхВхГ), мм | 205х250х175 |
| Габаритные размеры трехступенчатого пульта (ШхВхГ), мм | 380х265х180 |
| Масса, кг : котла / пульта 1-ст. / пульта 3-ст. | 15 / 4 / 6 |
| Сечение жилы питающего кабеля, мм2 | 10 |
| Рабочее давление в котле, не более | 0,3 МПа |
| Испытательное давление котла | 0,5 МПа |
| Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа |
| Диапазон регулировки температуры теплоносителя | 30-85 °С |
| Температура срабатывания аварийного датчика с самовозвратом | 92±3 °С |
| КПД котла ЭВАН ЭПО-24 | 93% |
| Гарантийный срок эксплуатации | 18 месяцев |
Преимущества котлов ЭВАН ЭПО-24
- Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
- Простота монтажа и обслуживания.
- Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
- Компактность – не требуется отдельного помещения.
- Универсальность – может использоваться в качестве основного или резервного источника тепла.
- Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
- Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
- Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.
Структура и габаритный чертеж
1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу
Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!
Давление опрессовки системы отопления с котлом после монтажа – не более 0,4 МПа.
Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.
Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24
Преимущественные показатели электродных отопительных приборов
Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.
Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД – до 98%.
Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности – поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.
Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования – очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.
Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.
В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.
Отсутствие звуковых колебаний обеспечивает тихую работу.
Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.
Почему отапливать дом электричеством дешево: расчет
Чтобы не быть голословными, приведем наглядный пример дешевого отопления дома электричеством при помощи котла. Рассчитаем реальную экономию для дома с площадью 100 м²:
- Электрический котел практически всегда дает КПД-100%. В среднем, на 1кВт тепловой энергии затрачивается 1,03 кВт электричества.
- Согласно утвержденным тарифам, в Московской области на 2016 год для потребителей (населения) тариф с единой ставкой составляет 3,18 руб.
- Коэффициент тепловых затрат на обогрев 10 м² равен 1 кВт, в нашем случае получается 10 кВт тепла для площади в 100 м².
- В среднем суточная норма потребления электроэнергии 1кВт в час, следовательно: 10 кВт х 24 часа = 240 кВт.
- При условии непрерывной работы котла целый месяц (что маловероятно) затраты киловатт будут равны: 240 х 30 = 7200 кВт.
- В месяц необходимо заплатить за использованное тепло: 7200 кВт х 3,18 руб = 22896 руб.
Схема совместного использования электрического и газового котла
Также следует учитывать, что на практике расход электричества снижается вдвое, поскольку электрокотел, нагревая помещение, выключается и перестает потреблять электроэнергию. В среднем, за отопление с использованием электрокотла придется заплатить около 12 тыс. рублей.
Детальный расчёт мощности электрокотла
Мощность для обогрева частного дома, дачи или квартиры отопительным электроприбором приравнивается к тепловой мощности. Для ее подсчёта руководствуются несколькими простыми правилами:
- для обогрева 1 куб. м. дома или дачи потребуется около 40 Вт мощности;
- на каждое из окон необходимо приплюсовать по 100 Вт, на дверь — ещё 200;
- эти данные усреднённые и зависят от климатических условий: жители дальневосточных и сибирских районов умножают итоговое число на 1,5–2, коэффициент в средних областях РФ равен 1,2, а районы южные пользуются коэффициентом 0,7–0,9;
- для дома или дачи итог расчёта умножается ещё на 1,5, что связано с теплопотерями из-за конструкции крыши и поверхности пола (особенно при отсутствии цокольного этажа).
Приведём пример для дома на юге страны, площадью – 80 кв. м., с высотой потолка – 3 м, шестью оконными проёмами, одной входной дверью. Площадь дома – 80 кв. м. необходимо умножить на 40 Вт, далее умножить на 3 (показатель высоты потолка), прибавить 200 и 600 Вт (дверь и окна). Полученное значение умножаем на частнодомовой и региональный коэффициент – 0,7 и 1,5. В итоге получаем 10920 Вт.
Сравнение возможностей электрокотлов и конвекторов
Однофазные и трехфазные электрические котлы
К выбору котла следует отнестись ответственно, поскольку нужно учитывать все нюансы, касающиеся электрообслуживания вашего дома. Электролинии не всегда способны справиться с нагрузкой, которая повышается после установки котла. Чтобы таких проблем не возникало, посетите отделение энергосбыта, к которому относитесь, и уточните (или попросите рассчитать) максимальную мощность, которую они смогут обеспечить. При расчете необходимых киловатт не забудьте про бытовые электроприборы, находящиеся у вас дома.
Схема строения одноконтурного настенного электрического котла: 1 — электрошкаф; 2 — контрольные лампы; 3 — регулятор температуры; 4 — термометр/манометр; 5 — выключатели мощности; 6 — главный выключатель; 7 — расширительный бак; 8 — кабельный ввод; 9 — предохранительный клапан; 10 — насос; 11 — обратная линия котла; 12 — штекерное соединение контура регулирования; 13 — предохранительный ограничитель температуры; 14 — предохранитель системы управления; 15 — воздушный клапан; 16 — облицовка котла с теплоизоляцией; 17 — реле давления воды ; 18 — нагревательные стержни; 19 — подающая линия котла
Электрический котел устроен довольно просто: он содержит теплообменник и блок управления и регулировки. Существуют доукомплектованные модели, которые снабжены расширительным баком, фильтром и насосом.
Для отопления частных домов применяются электрокотлы небольшой мощности: однофазные и трехфазные.
Схема каскадного подключения электрического котла
Однофазный электрический котел
Однофазным считается котел, работающий от сети 220 В. Подключить его не составит труда, поскольку все дома оснащены необходимым напряжением. Мощность устройства варьируется от 6 до 12 кВт. Целесообразно использовать такой котел для площади, не превышающей 100 м². Особенности электрического котла для отопления дома (220 В):
- работает по принципу водонагревательного прибора (бойлер, чайник);
- для работы достаточно обычной сети (220В);
- для его установки не нужно получать специальное разрешение.

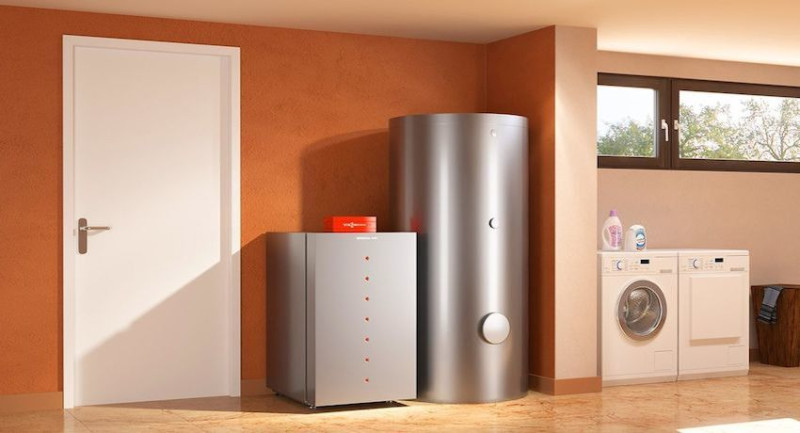

Электрический котел для использования в частном доме
Трехфазный электрический котел
Трехфазный котел более мощный, чем однофазный, и подходит для установки на площади более 100 м². Чтобы сеть могла выдержать нагрузку при эксплуатации котла, их производят трехфазными, то есть подключаются они к сети на 380 В. Особенности трехфазного котла:
мощный

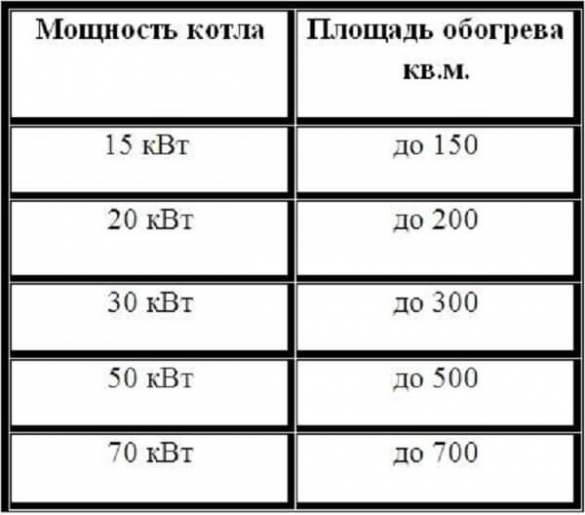

Нужно брать во внимание отапливаемую площадь. На 10 м² требуется 1 кВт + 10-20% (для запаса); работает от трех фаз (380 В), необходимо увеличивать мощность подачи тока в доме; необходимо получение специального разрешения в энергосбыте на увеличение потребляемой мощности и установку котла;
Электрический котел для отопления частного дома, цены и виды. Особенности электрических котлов для отопления частного дома. Расчет мощности и подключение электрических котлов.
номинальный ток, который должен быть в каждой из трех фаз, варьируется от 6,1 до 110 А. Этот показатель влияет на выбор автоматического выключателя, проводку, ее поперечное сечение (допустимые показатели указаны в таблице ниже). Правильный подбор необходимых элементов исключит возможность возгорания.
Таблица «Значения сечения кабеля и тока предохранительных автоматов»:
Мощность котла (до указанного значения)
Значение тока предохранительных автоматов, для однофазных котлов
Значение тока предохранительных автоматов, для трехфазных котлов
Сечение кабеля для однофазных котлов
Сечение кабеля для трехфазных котлов
Как рассчитать показатель мощности и затраты на отопление
Расчёт мощности электрокотла можно произвести по формуле:
М = К x ОП x РТ x КР x 1 Квт/860 кКал,
где:
- К — коэффициент запаса, он равен 1,15 или 1,2;
- ОП — площадь помещения;
- РТ — температурная разница, между комнатной и вешней;
- КР — коэффициент рассеивания.
Стандартный норматив тепловой мощности электрического котла для гидропола считается 1 кВт на 10 м2. Если монтируется двухконтурный, то к этому показателю добавляется еще 30%.
Особенность агрегата — при включении горячего ГВС, нагрев жидкости продолжается, а это дополнительная нагрузка. Поэтому, в технической документации указывается — кабель с какими параметрами рекомендован для этого вида отопления.
Как рассчитать мощность котла: два метода
Чтобы обеспечить комфортную температуру на протяжении всей зимы котел отопления должен выдавать такое количество тепловой энергии, которое необходимо для восполнения всех потерь тепла здания/помещения. Плюс к этому необходимо иметь еще и небольшой запас мощности на случай аномальных холодов или расширения площадей. О том, как рассчитать требуемую мощность и поговорим в этой статье.
Для определения производительности отопительного оборудования нужно в первую очередь определить потери тепла здания/помещения. Такой расчет называется теплотехническим. Это один из самых сложных расчетов в отрасли, так как требуется учесть много составляющих.

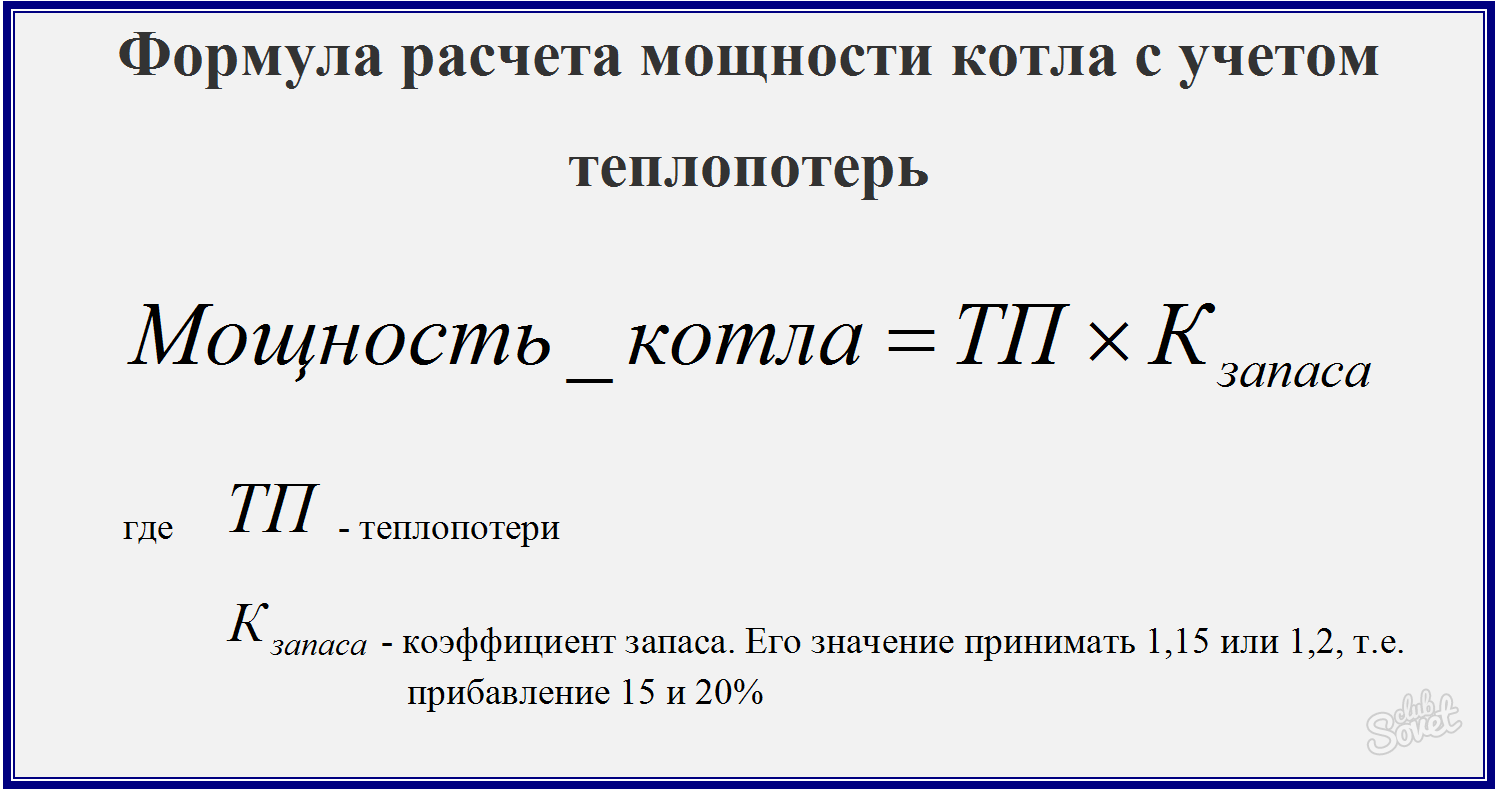

Для определения мощности котла необходимо учесть все потери тепла
Безусловно, на величину теплопотерь, влияют материалы, которые использовались при возведении дома. Потому учитываются стройматериалы, из которых изготовлен фундамент, стены, пол, потолок, перекрытия, чердак, кровля, оконные и дверные проемы
Принимается во внимание тип разводки системы и наличие теплых полов. В некоторых случаях считают даже наличие бытовой техники, которая во время работы выделяет тепло
Но совсем не всегда требуется такая точность. Есть методики, которые позволяют быстро прикинуть требуемую производительность отопительного котла, не погружаясь в дебри теплотехники.
Что учесть при выборе
Ресурсы электросети
Электрокотел – устройство, характеризующееся повышенным расходом эл/энергии. Во-первых, для него потребуется отдельная линия. Во-вторых, для частных домов установлен определенный лимит эн/потребления. А ведь кроме отопительного агрегата, в жилище есть и много других приборов, требующих подключения к сети. Следовательно, при выборе котла необходим точный расчет.
Возможно, придется обращаться в ресурсоснабжающую организацию с просьбой пересмотреть установленный объем эн/потребления применительно к данному строению. Но и здесь есть свои сложности – наличие альтернативных вариантов обогрева, ограниченные технические возможности поставщика услуги, изношенность линий (подстанции) и так далее.
Совет – прежде чем выбирать котел, целесообразно обратиться в ресурсоснабжающую организацию, уточнить все подобные нюансы и согласовать его монтаж. Иначе само приобретение мощного оборудования теряет смысл, так как не факт, что защитное устройство (АВ) при автоматическом изменении режима работы котла не станет периодически выбивать.
Место проживания
Подразумеваются действующие тарифы на эл/энергию. В сельских районах они ниже, поэтому для отопления электрокотел – неплохой вариант. В черте населенных пунктов ситуация иная. Если теплогенератор этого типа используется как основной для обогрева строения, то нужно быть готовым к тому, что в приходящих счетах за эл/энергию будут баснословные суммы.
Совет – если есть альтернатива, то электрический котел следует рассматривать лишь как резервный источник тепла. Организовывать с его помощью основное отопление – удовольствие не из дешевых, и это мягко сказано.
Схема эн/снабжения
Не все частные дома подключены к питанию 220/3ф, а для эффективного электрического котла именно такое и нужно. Однофазные приборы вряд ли обеспечат качественный обогрев, так как их мощность не превышает 8 кВт. Придется выбирать – заниматься реконструкцией схемы эл/снабжения на трехфазный вариант (вопрос – получится ли) или приобретать отопительное оборудование на ином «топливе».
Регулярные сбои, неисправности на линии
Особенно в сельской местности, в зимнее время, то есть в отопительный период. Следовательно, во избежание прорыва труб, если нет альтернативного (резервного) источника эл/питания, в качестве теплоносителя воду использовать не рекомендуется – только незамерзающая жидкость. А это – дополнительные эксплуатационные расходы.
Автор надеется, что эта статья поможет читателю правильно выбрать электрический котел для своего дома. Удачной покупки!
Как сделать электрический котел своими руками
Электрокотлы для отопления частного дома на 220 вольт часто делают самостоятельно – это несложно, если есть необходимые материалы и навыки. Простейший котел представляет собой емкость из металла, в которой установлены ТЭНы. Обычно самостоятельно делают котлы мощностью 6 кВт – такого оборудования достаточно для отопления небольшой квартиры или дачного дома. Котел, сделанный своими руками, обойдется, как минимум, наполовину дешевле купленного. Самостоятельно можно изготовить ТЕНовый или электродный котел.
Материалы для изготовления котла на ТЭНах
Для такого котла понадобится резервуар любой формы, в котором воду будут подогревать ТЭНы. Резервуар можно изготовить из трубы д. 150 мм. Для небольшого котла достаточно 2-3 ТЭНа, стоимость каждого около 10 долларов. Материалы:
- труба стальная д. 150 мм;
- пластины круглые л. 150 мм, 2 шт.;
- патрубки д. не меньше, чем контура – 3 шт.;
- ТЭНы;
- гайки;
- воздухоотводчик автоматический;
- шаровой кран.
Материалы для изготовления электродного котла
Для изготовления электродного котла своими руками понадобится:
- труба 50 мм;
- стальной пруток 20 мм;
- фланец и муфта с внутренней резьбой (2 шт.);
- любой диэлектрик;
- уплотнительная резина;
- болты, гайки.
Подробные инструкции по изготовлению изложены на многих сайтах в интернете, поэтому не станем повторяться. Там же можно посмотреть описания и схему подключения простейшего блока управления с термодатчиком.
Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.
Монтаж изготовленного котла
Перед тем, как произвести установку котла, требуется выбрать для него максимально подходящее место. Оно должно позволять правильно и легко производить следующие манипуляции:
- Разводка необходимых труб системы отопления.
- Удобно осуществлять подключение.
- Контролировать процесс работы.
- Обслуживать и производить ремонтные работы при необходимости.
Для достижения подобной цели, необходимо предварительно составить подробную схему размещения радиатора и разводки всех труб, принадлежащих к системе отопления
Кроме того, очень важно подобрать оптимальный вариант для расположения изготовленного котла. Как правило, подобное оборудование имеет компактные размеры, потому их можно поставить на первом этаже жилого дома, многие производят установку в подвале
Специалисты рекомендуют ТЭНовые котлы крепить на стене посредством применения специальных дюбелей. Если речь идет об электродных котлах, их требуется устанавливать на трубах отопительной системы, также можно произвести их закрепление к стене посредством применения хомутов. Индукционные котлы по причине их большого веса рекомендуется монтировать на полу, строго в вертикальном положении.
Процесс подключения выполненного своими руками электрокотла производится строго к отдельному автомату, который расположен в электрическом щитке и к заземляющему контуру. Щиток должен быть рассчитан на самые высокие показатели мощности котла, а проверку качества заземляющего контура желательно доверить специалисту.
Произвести качественный электрокотел своими руками и сэкономить материальные средства достаточно просто. Все что требуется, просто подойти максимально ответственно к процессу его сборки
Качество проведенных работ очень важно, так как процесс работы котла основан на циркуляции воды, которая при наличии проблем может дать течь. Это автоматически приведет к серьезным тратам материальных средств
Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно
Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно.
Детальный расчёт мощности электрокотла
Мощность для обогрева частного дома, дачи или квартиры отопительным электроприбором приравнивается к тепловой мощности. Для ее подсчёта руководствуются несколькими простыми правилами:
- для обогрева 1 куб. м. дома или дачи потребуется около 40 Вт мощности;
- на каждое из окон необходимо приплюсовать по 100 Вт, на дверь — ещё 200;
- эти данные усреднённые и зависят от климатических условий: жители дальневосточных и сибирских районов умножают итоговое число на 1,5–2, коэффициент в средних областях РФ равен 1,2, а районы южные пользуются коэффициентом 0,7–0,9;
- для дома или дачи итог расчёта умножается ещё на 1,5, что связано с теплопотерями из-за конструкции крыши и поверхности пола (особенно при отсутствии цокольного этажа).
Приведём пример для дома на юге страны, площадью – 80 кв. м., с высотой потолка – 3 м, шестью оконными проёмами, одной входной дверью. Площадь дома – 80 кв. м. необходимо умножить на 40 Вт, далее умножить на 3 (показатель высоты потолка), прибавить 200 и 600 Вт (дверь и окна). Полученное значение умножаем на частнодомовой и региональный коэффициент – 0,7 и 1,5. В итоге получаем 10920 Вт.
Сравнение возможностей электрокотлов и конвекторов
Электрический котел для отопления частного дома на ТЭНах
Это наиболее распространенная, широко используемая многие десятки лет в частном секторе и промышленности конструкция. Ее выпуск освоили не только известные предприятия, но народные умельцы.
Принцип работы
Котел из герметичной металлической емкости заполняется водой, нагреваемой вмонтированными ТЭНами с тоководами в виде загнутых изолированных вольфрамовых нитей, помещенных внутрь стойкого к воздействию горячей влажной среды корпуса из металлической трубки. Ее окончания оборудованы наконечниками для соединения под резьбу с крышкой котла, и нитей — для подключения электрических проводов.
Проходящий по вольфрамовой спирали электрический ток создает тепло, которое передается через изоляционный слой металлу трубок и только потом теплоносителю.
При правильном подборе комплектующих деталей первоначальное значение кпд тепловой системы можно довести до 80%, когда 20% электроэнергии безвозвратно теряется.
Особенности эксплуатации
Надо отметить, что в обычной воде содержится много солей различных химических элементов, которые при нагреве выпадают в осадок, образуя на стенках ТЭНов, котла и трубопроводах накипь, ухудшающую теплопередачу, засоряющую трубы и емкости. В результате снижается кпд системы отопления до 30%, резко возрастают затраты электроэнергии на обогрев.
При нагреве воды из нее выделяются растворенные газы. Пузырьки поступают к верхней части емкости, где образуется воздушная полость, дополнительно отделяющая корпус ТЭНа от теплоносителя. В этом месте из-за ухудшения теплосъема может образоваться перегрев металла корпуса с прогаром, ведущим к нарушению герметичности, поломке.
Поэтому рекомендуется размещение и ориентация ТЭНов таким образом, чтобы они не попадали в зону создающейся воздушной полости, всегда были покрыты теплоносителем. С этой целью электрический котел для частного дома на ТЭНах выпускается с нагревательными элементами, расположенными в нижней части (реже) или сбоку в горизонтальной плоскости (чаще).
Еще один технический прием предохранения корпуса от соприкосновения с выделяющимся воздухом состоит в образовании специального высокого колена у напорного трубопровода для скопления воздушных пузырьков и последующего их удаления, а также монтаж расширительного бачка в обратной магистрали.
С целью регулирования производительности тепла используют каскадное подключение ТЭНов электрическими коммутирующими устройствами.
Конструкция
Принципиальная схема котла показана на рисунке. На ней выход горячего теплоносителя выведен вверх для отвода образующихся воздушных пузырьков с целью защиты верхнего нагревателя. В то же время нижние нагревательные элементы всегда обтекаются водой и с них происходит равномерный отвод тепла.
Так выглядят современные электрические котлы в настенном исполнении.
Они снабжены сложными устройствами, автоматизирующими весь технологический процесс. В состав котла входят:
- специальный циркуляционный насос для перекачки воды по магистралям;
- теплоизоляция бака для уменьшения потерь и поддержания работоспособности оборудования технологического шкафа;
- блок управления с датчиками, обеспечивающими рабочую температуру для обычного и аварийного режима.
Монтаж котла отопления на стене имеет простой вид.
Сверху магистрали расположен блок безопасности с приборами контроля.
Современный электрический котел для частного дома выпускается в специальном шкафу вместе с подключенными комплектующими устройствами, налаженными на заводских стендах.
Но есть более дешевый вариант котла без шкафа. Его приобретение вызывает необходимость в дальнейшей покупке циркуляционного насоса, расширительного бака, блока безопасности, систем управления и автоматики. Это оборудование потребуется устанавливать, закреплять, настраивать для совместной работы, что может привести к дополнительным затратам.
Приобретение смонтированного в одном шкафу и налаженного на заводе оборудования может в итоге оказаться менее затратным способом.
Виды существующих котлов
На рынке существуют различные виды котлов для отопления частного дома. Они классифицируются по тип потребляемого топлива:
- твердотопливные;
- газовые;
- электрические котлы;
- жидкотопливные.
По сей день лучшим отопительным котлом в плане цены за отопление в частном доме остается твердотопливный котел. Универсальным является газовый котел. Он немногим дороже, но при этом не требует постоянного вмешательства в работу. Экономичный вариант можно сорганизовать и с электрическим котлом, имея доступные цены на электроэнергию или же доступный ночной тариф. Давайте все же детально обсудим каждые варианты. Ведь нас интересует не только этот фактор.
Недостатки электрических котлов
- Зависимость от электроэнергии;
- Большинство моделей подключаются к трехфазной сети и для них прокладывают отдельный кабель с распределительной коробки;
- Понятие экономичности в данном случае относительно;
- Нерентабельно устраивать электроотопление в частных домах с высокими показателями теплопотерь (не утеплены стены, крыша, продувает из окон и дверей);
Перед установкой прибора взвесьте все за и против
- Проводка в старых домах, которая верой и правдой служит уже несколько десятков лет, может не выдержать такой нагрузки;
- В каждом населенном пункте существуют определенные нормы электропотребления для частных домов, а установка более мощных агрегатов может требовать разрешение надзорных органов.
