Тест водяных насосов для lada priora: оригинал против восьми деталей от независимых производителей

Выбираем помпу для ВАЗ-2110

Наиболее подходящим устройством для рассматриваемой машины является электропомпа от Газели. Однако никто не запрещает применить насос от Bosch и так далее.

Помпа от газели это обычный насос с центробежным действием. Жидкость лопатками отходит от центра. Таким образом, на входе получается разрежение, и сила прокачки антифриза увеличивается. Работать с воздухом такой компонент не сможет, потому как присутствуют немалые зазоры в области крыльчатки и корпуса.

Насосы от газели бывают как нового, так и старого образца. Деталь обновленного типа отличается от предшественницы пониженным уровнем вибрации и редко когда выходит из строя при активной эксплуатации.

Опыт автовладельцев показывает, что помпы от «Элара» стали комплектоваться качественным уплотнителем, чтобы избавиться от протечек. В детали увеличили проходное сечение штуцеров, что значительно повлияло на производительность устройства.

Выбор помпы целиком и полностью остается на ваше усмотрение. Мы рассмотрели две самые ходовые модели. Единственной неприятностью, которая вас может подстерегать, является протечки в различных местах системы.

Однако хорошая деталь с правильной последующей установкой снизит все риски к минимуму.

Непосредственно установка

Прежде чем начать монтаж, нужно позволить мотору остыть. Лучше, чтобы он остывал естественно. Затем необходимо слить ОЖ в заранее подготовленную и чистую емкость. Она еще будет полезна, поэтому лучше побеспокоится о том, чтобы она осталась максимально чистой.

Далее возьмите новый дополнительный насос на печку «Газель» и со стороны крыльчатки скрутите саморезы. Резиновую прокладку, которую вы обязательно там обнаружите, для профилактики протекания нужно промазать герметиком на силиконовой основе. Затем соберите эту конструкцию обратно, однако саморезы выбросьте, а вместо них установите тонкие длинные болты под обыкновенные гайки. Так можно сделать соединение максимально герметичным.

Теперь переходим к следующему шагу. Он заключается в том, чтобы найти место установки устройства. Существует несколько вариантов. Это может быть место на шпильке, на которой закреплен бачок омывателя, на шпильке возле аккумулятора.

Большинство автолюбителей, когда они устанавливали себе дополнительный насос на печку «Газель», использовали второй способ. Он описан в инструкции к насосу. Именно поэтому следует расположить устройства так, чтобы патрубок насоса был направлен в сторону блока. Для этого нужно разжать железный хомут.

Готово? Тогда закрепите насос и переходите к монтажу шлангов. Для этого понадобится снять их с печки и трубки, которая выходит из-под коллектора. Теперь возьмите кусок заранее подготовленного армированного шланга. Он должен быть такой длины, чтобы от латунной трубы коллектора мог дотянуться до насоса без лишних изломов.

Для того чтобы закрепить шланг, пригодится переходник. В этой роли успешно работает уголок. Закрепить деталь на уголке можно при помощи хомутов.

Соединение насоса и шланга от штатной печки проводится значительно легче. Здесь не понадобится монтировать переходники. Необходимо просто протянуть нужные размеры, а затем соединить это все. Крепится это также при помощи хомутов. Чтобы выполнить все крепления окончательно, на смонтированные шланги можно надеть гофрированную трубу из алюминия. Это делается для того, чтобы шланги не плавились. Теперь можно все надежно закрепить. Дальше займемся электрической частью.

Схемы подключения

Обратите внимание на то, что схема подключения к электросети может использоваться практически любая. Зависит она от того, какие вы перед собой ставите цели

В том случае, если вы ставите помпу для того, чтобы сильнее охладить двигатель, то рекомендуется подключать ее так, чтобы она функционировала всегда при включении зажигания. Помпу можно запитать сразу от аккумуляторной батареи. Но нужно сделать так, чтобы цепь замыкалась только лишь при помощи электромагнитного реле, которое будет активироваться исключительно после поворота ключа в замке зажигания.

В том случае, если дополнительная помпа устанавливается только лишь для того, чтобы улучшить работу печки в режиме холостого хода, лучше всего подключить питание через кнопку. При этом необходимо в цепь питания включить такие элементы, как предохранитель, реле, кнопка включения, аккумулятор. Подвести электричество можно при помощи однопроводной схемы. В качестве «минуса» выступает кузов автомобиля. Если использовать такую схему, то у вас получится возможность включать насос тогда, когда в этом появится необходимость.

Замена помпы своими руками на автомобилях ВАЗ

Как уже было сказано выше, процедура замены на разных моделях автомобилей будет выглядеть по-разному. Это связано с расположением узла в подкапотном пространстве и конструкцией самого автомобиля. Проще всего выполнить замену на автомобилях производства ВАЗ.

Порядок замены выглядит следующим образом:

1. Дождаться, пока двигатель остынет. Выполнять работы сразу же после остановки мотора запрещено, так как можно получить ожог.
2. Подготовить комплект гаечных ключей и ёмкость для слива старой охлаждающей жидкости. Менять помпу необходимо вместе с антифризом (тосолом), так как старая жидкость в процессе использования постепенно теряет свои охлаждающие свойства.
3. Открыть капот.
4. Выкрутить пробку слива тосола (пробка расположена на блоке мотора). После этого выкрутить пробку и на радиаторе, чтобы быстрее избавиться от старой жидкости. Под точки слива установить ёмкости.
5. Когда антифриз (тосол) перестанет капать, ослабить рейку натяжения ремня генератора. После этого снять ремень, так как иначе к помпе нельзя будет подобраться.
6. Выкрутить три болта шкива.
7. Снять шкив ремня генератора.
8. Выкрутить гайки, которыми деталь фиксируется к корпусу мотора.
9. Достать насос и вместе с ним старую прокладку.
10. После этого рекомендуется чистой тканью вытереть место посадки и установить новую резиновую прокладку. Для надёжности крепления лучше обработать гнездо герметиком.
11. Новую помпу установить на новую прокладку и далее все работы провести в обратном порядке.
12. По окончании работ залить новую охлаждающую жидкость.

Видео: как заменить водяной насос на ВАЗе

Демонтаж и монтаж изделия на автомобилях ВАЗ занимают около часа. На автомобилях других марок работа может занять больше времени из-за того, чтобы придётся откручивать подушки двигателя.

Как узнать, что именно помпа на 2109 вышла из строя

Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.

В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.

Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:

• громкий скрежет;
• заклинивание насоса.

В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.

Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.

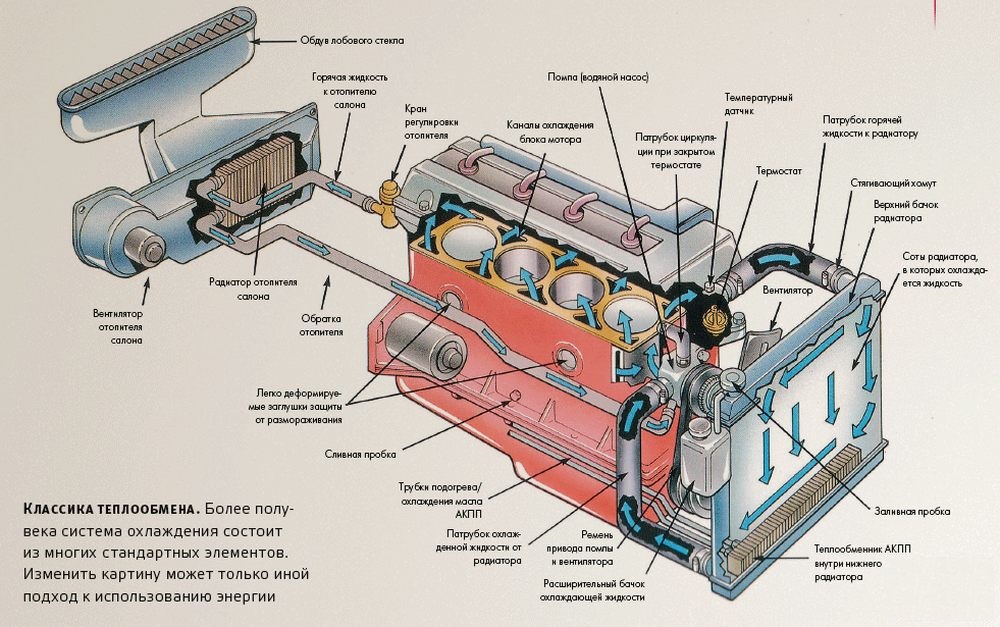

Система охлаждения и её особенности

Для поддержания температуры двигателя и предохранения от возможного перегрева разработана охлаждающая система. Регулировка температуры движка осуществляется несколькими способами: воздушным обдувом либо циркулирующей по контуру охлаждающей жидкостью. Ранее в качестве ОЖ применяли воду, которая в последствии заменили на антифриз. Учитывая это, способы охлаждения «сердца автомобиля» делятся на следующие виды:

• Воздушная. Обдув мотора потоком охлаждённого воздуха. Подразделяется на самостоятельный и принудительный. В последнем варианте устанавливают вентилятор. Самообдув проявил несостоятельность, поэтому его не применяют.
• Жидкостная.  Система патрубков, создающая контур, по которому перемещается ОЖ. Конструкция способна работать принудительно (с помощью насоса), термосифонным образом (за счёт разницы температур ОЖ) и комбинированным (рабочий элемент остужается принудительно, остальные элементы термосифонным принципом). Механизм охлаждения действенный, но при определённых условиях (простой с рабочим двигателем длительное время, увеличение температуры воздуха).
• Комбинированная. Сочетание вышеописанных способов в одно целое.

Система охлаждения бывает открытая и закрытая:

• В первом варианте конструкция подразумевает наличие пароотводной трубки, взаимодействует с атмосферой. То есть происходит сбрасывание лишнего давления, возникающее при нагреве жидкости.
• Во втором — жидкость изолирована, следовательно, давление и температурный предел кипения выше. Движение охладителя по контуру с последующим охлаждением происходит быстрее. Поэтому нагрев жидкости допускается до 120 градусов.

Принцип работы простой – ОЖ поступает в радиатор для охлаждения и обратно в систему. Добор осуществляется из расширительного бочка. Излишек при нагреве уходит в бочок. Поэтому при изменении температуры двигателя необходимо периодически следить за уровнем антифриза. Проверяется он по меткам на бочке, обозначающим низкий и высокий уровни жидкости в системе.

Для нормальной циркуляции жидкости установлен насос в передней части корпуса мотора, приводимый в действие ремнём газораспределительного механизма.

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Посторонние шумы

В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.

После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Люфт шкива

Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.

Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.

Появление течи

Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.

Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.

Повышение температуры двигателя

Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.

Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.

В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.

Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.

Помпа дополнительная: что нужно знать

Итак, если  изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ  или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Однако если всех этих действий недостаточно,  тогда выходом может оказаться доп помпа на печку. В двух словах, насос отопителя дополнительный является  электронасосом, который прогоняет  рабочую жидкость системы охлаждения по малому кругу даже тогда, когда двигатель не работает.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель  заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя  выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Еще в списке преимуществ можно выделить простоту монтажа, что означает минимальное вмешательство и внесение изменений в заводскую конструкцию. Если просто, дополнительную помпу врезают так, чтобы ОЖ циркулировала по малому кругу.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

Испытания на ресурс

Помимо расходных характеристик наиболее важным параметром помпы является ее ресурс. Программа испытаний на ресурс помпы включает 500 часов наработки или до появления протечки жидкости через контрольное отверстие. Помпа приводится во вращение электродвигателем с постоянной скоростью вращения шкива 3000 об/мин.

Кажется, что при среднестатистической скорости движения автомобиля 40 км/ч ресурс на стенде составит всего лишь около 20 тыс. км пробега, однако стоит учитывать, что в систему охлаждения залита водопроводная вода для ухудшения условий работы сальника помпы, так как при работе на горячей воде происходит коррозия чугунного блока двигателя и стальных трубопроводов, поэтому механические частицы ржавчины должны быстрее вывести сальник помпы из строя, вследствие чего произойдет протечка. Нагреватель жидкости поддерживает постоянную температуру 85 ± 2 °С. Испытание на качественном антифризе, который будет гасить образовывающуюся коррозию деталей, заметно повысит продолжительность испытаний. После каждой испытанной помпы вся вода сливалась из системы и при установке следующей заливалась новая.

Первой вышла из строя помпа Finwhale: через 88 часов наработки через контрольное отверстие начала капать вода, что свидетельствовало о начавшейся протечке керамического сальника.

Следом потекла помпа Hofer — после наработки 202 часа, затем «пустила слезу» со смазкой помпа DOLZ — после 207 часов работы. ТЗА продержалась 407 часов до протечки, «Кедр» выдержал 476 часов.

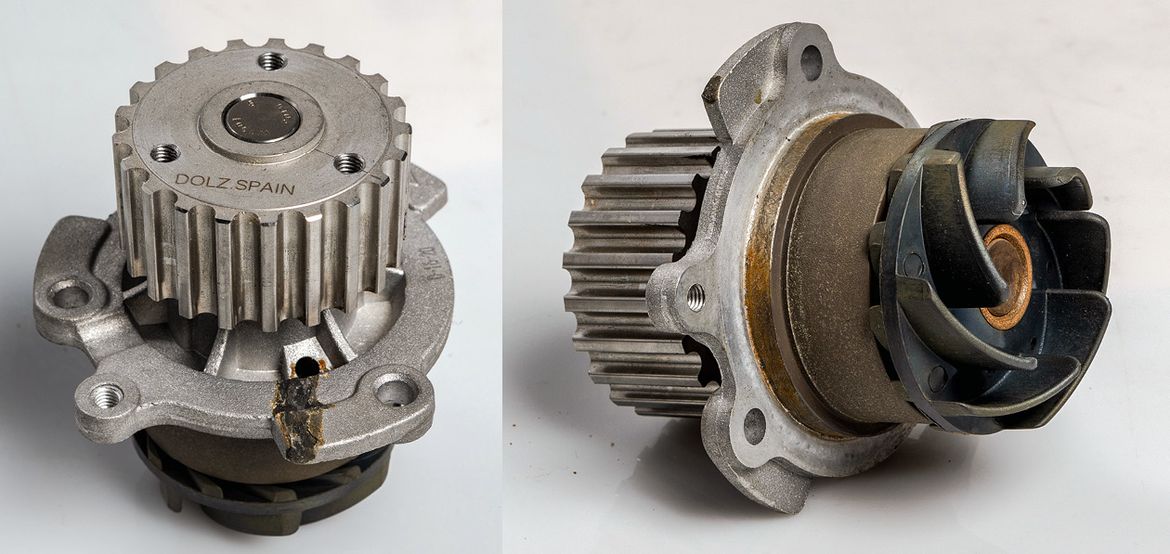

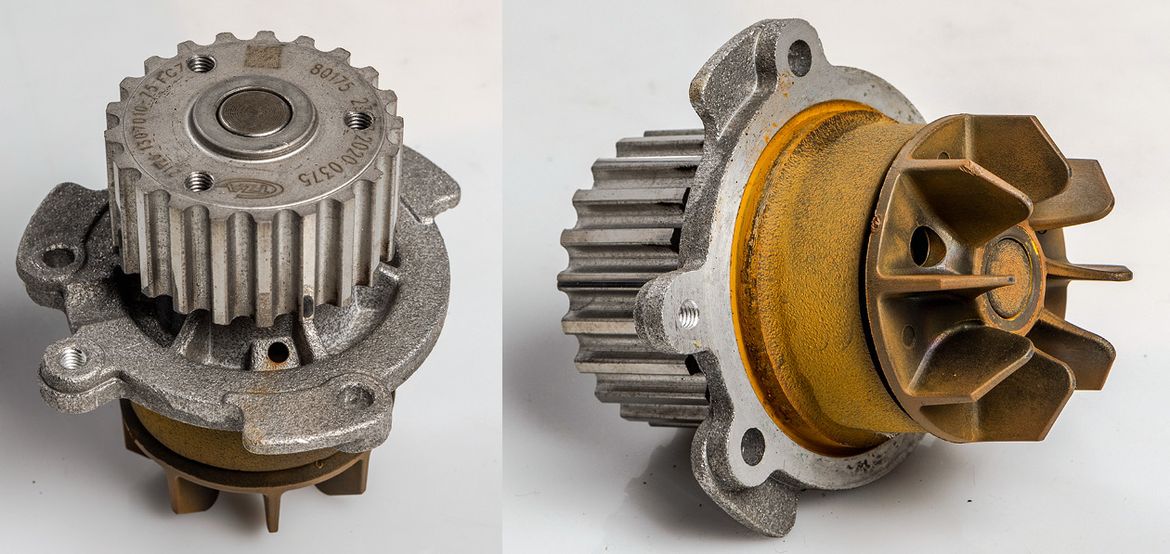

После 207 часов работы помпа DOLZ «пустила слезу» со смазкой

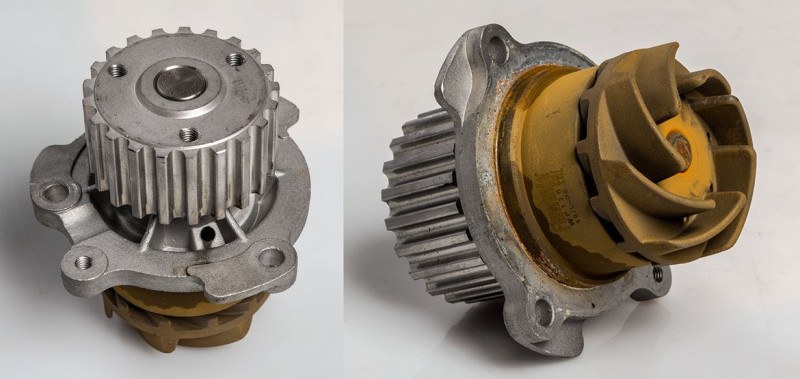

Помпа ТЗА продержалась до протечки 407 часов

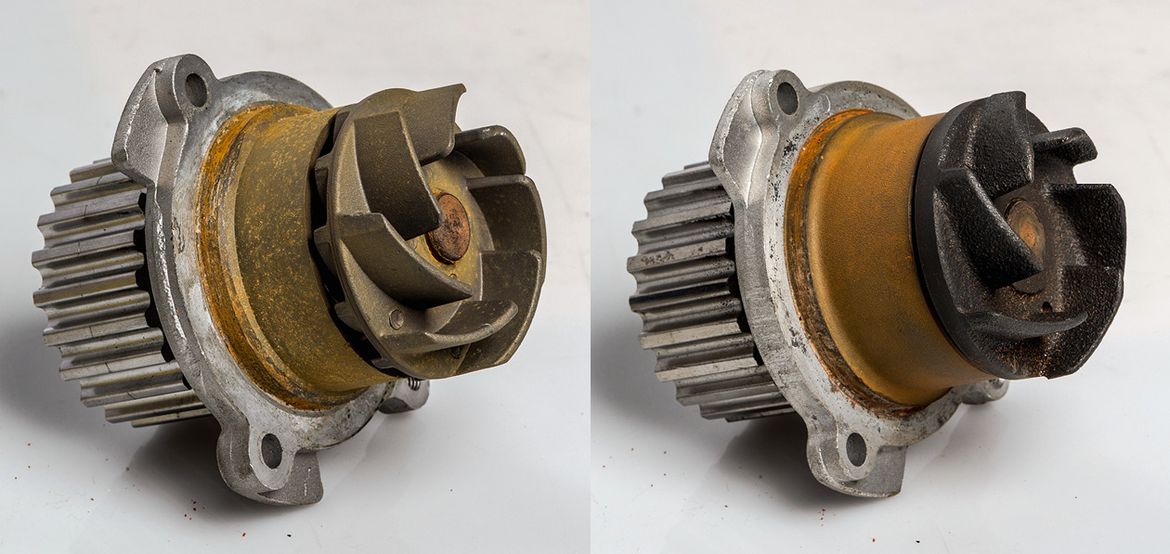

Помпа Hofer потекла после 202 часов наработки (слева). Помпа марки «Кедр» выдержала на ресурсном стенде до протечки 476 часов (справа).

У оставшихся помп видимых следов протечки за 500 часов работы обнаружено не было, но после 300 часов наработки у помпы Fenox отчетливо стал слышен шум подшипника, а у помпы LECAR в подшипнике появился периодический грохочущий звук ближе к концу ресурсного испытания.

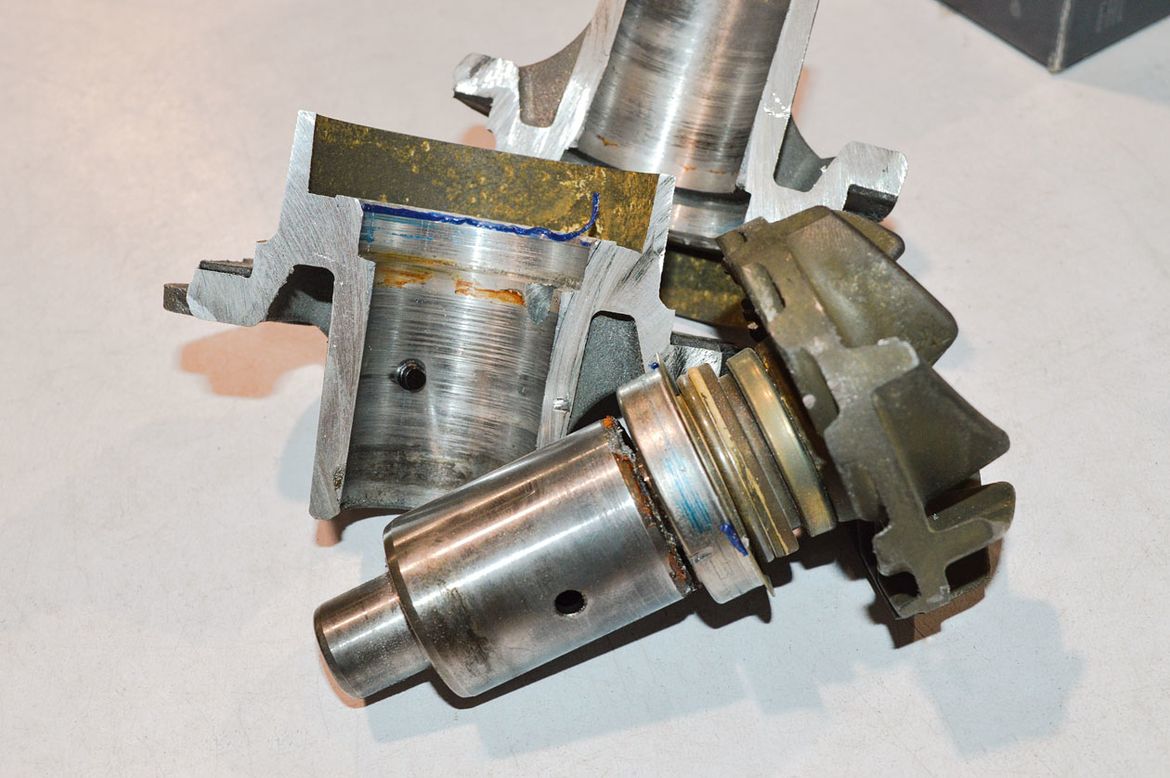

По окончании испытаний корпус каждой помпы был распилен на две половины для осмотра на предмет наличия следов протечки. Тогда и выяснилось, что шум подшипника помпы LECAR был вызван начавшейся протечкой керамического сальникового уплотнения, при этом не набралось еще достаточного количества жидкости для вытекания наружу.

Шум подшипника помпы LECAR был вызван начавшейся протечкой керамического сальникового уплотнения. Выяснилось это после того, как корпус изделия был распилен на две половины

Как проверить помпу, не снимая с двигателя- пошаговая инструкция

Проверку помпы может выполнить каждый водитель, который знает, что это за механизм и где он расположен. Чтобы убедиться в неисправности насоса делают следующее:

• разогревают двигатель до рабочей температуры;
• не останавливая мотор, пробуют рукой наличие пульсирующих толчков в патрубке, который соединяет помпу с радиатором – при отсутствии таковых продолжают диагностику (с увеличением оборотов пульсация должна учащаться);
• останавливают мотор, осматривают водяной насос на наличие подтёков или отложений серо-рыжего цвета по линиям прилегания корпуса помпы к блоку силового агрегата;
• пробуют на жёсткость шестерню привода вала – она не должна иметь люфта, который появляется вследствие износа подшипника, а это непосредственно влияет на производительность насоса и работы всей системы охлаждения.

При обнаружении течей или налёта на корпусе подкачивающего узла помпу снимают и проверяют состояние крыльчатки. При выявлении неисправности подшипника, которое сопровождается характерным звуком во время работы двигателя – его заменяют. При проверке патрубка на наличие толчков нужно соблюдать меры безопасности и использовать рукавицы, чтобы не обжечься, поскольку температура антифриза в рабочем состоянии может достигать 90° С !

Система охлаждения двигателя должна своевременно отводить тепло от нагретых поверхностей головки и блока цилиндров. Замеченные неполадки в работе требуют срочного устранения. Эксплуатация двигателя с проблемной помпой может привести к более серьёзным последствиям, а возможно – к остановке агрегата, что потребует дорогостоящего ремонта. Диагностика работы водяного насоса без снятия с мотора позволит вовремя определить, а затем и устранить неисправность.

Методика испытаний

Каждая помпа была установлена на специальный стенд ресурсных испытаний. Он представляет собой нерабочий «восьмерочный» двигатель ВАЗ с вынутыми шатунами и поршнями, установленный на раму, с собранной штатной системой охлаждения, в которую смонтированы расходомер и нагреватель жидкости. Таким образом, получившееся сопротивление системы охлаждения у испытательного стенда наиболее точно соответствует реальному на автомобиле.

При кажущейся однотипности водяных насосов и крыльчаток расходные характеристики насосов будут отличаться в зависимости от диаметра крыльчатки, толщины, профиля и высоты лопастей, а также чистоты их поверхности (шероховатости). Важнейший параметр водяного насоса — так называемый «вылет крыльчатки», а именно расстояние от лопастей до ответной части помпы. Производительность помпы находится в обратной кубической зависимости от этого расстояния: чем ближе лопасти, тем меньше гидравлические потери и тем выше подача.

Производительность водяного насоса напрямую влияет (при условии исправного термостата) на стабилизацию температуры двигателя, количества тепла в салоне и исключения так называемого «термошока», который происходит при резком сбросе оборотов нагруженного двигателя. При этом резко падает расход прокачиваемой через горячий блок цилиндров жидкости, вследствие чего в нем резко начинает возрастать температура. К слову, в современных автомобилях для устранения подобных явлений установлены управляемые электрические помпы, в которых алгоритм работы привязан в первую очередь к температуре жидкости в блоке цилиндров, а не к оборотам двигателя.

Как устранить неисправности

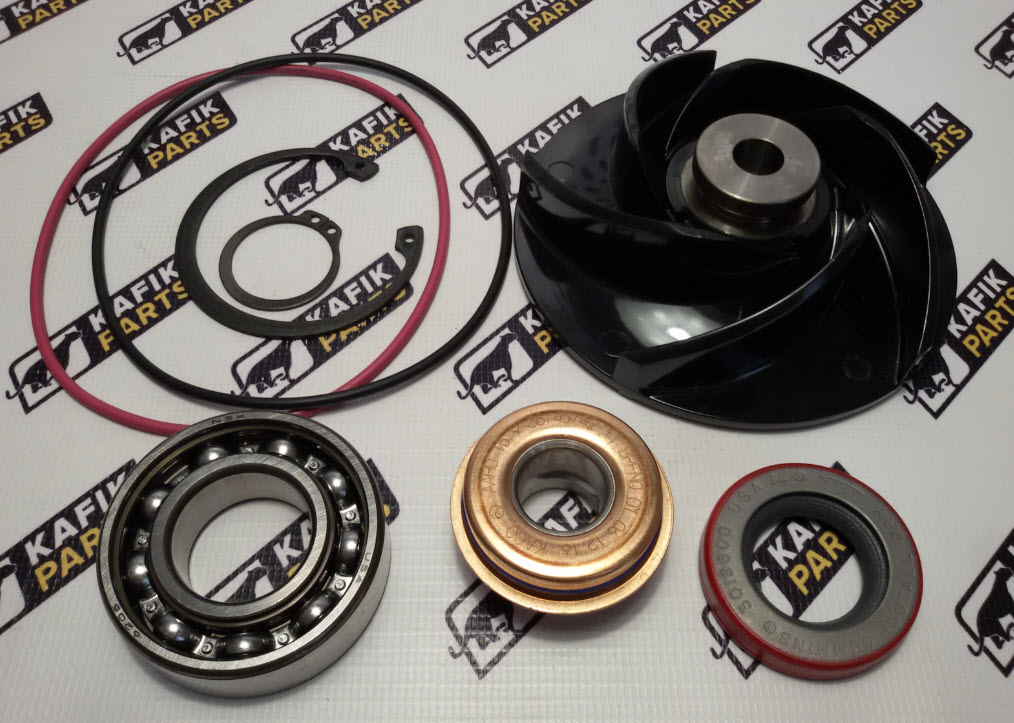

Вплоть до конца прошлого века помпы на многих машинах можно было отремонтировать. Узел снимался и распрессовывался на отдельные детали, после чего обычно заменяли подшипник и сальник. Сейчас уже никто этим не занимается. В настоящее время ремкомплект помпы представляет собой часть корпуса с сальником, подшипником, валом, шкивом и прилагаемую прокладку. Как правило, один и тот же типоразмер с известным из каталога заводским номером изготавливается множеством фирм.

Качество здесь прямо зависит от цены. Не стоит надеяться, что деталь неизвестного производителя сможет обеспечить приемлемый ресурс. Стоит остановиться на фирмах, специализирующихся на многолетних поставках проверенных насосов. В том числе и на конвейеры автопроизводителей. Замена помпы не представляет особых сложностей. Поэтому обычно её меняют в составе комплекта ремня ГРМ. Существуют наборы от одного и того же производителя, как с включением насоса, так и без него.

Покупка такого набора наиболее целесообразна, поскольку солидная фирма не станет комплектовать ремень и ролики некачественной помпой, а при комплексной замене цена работ значительно ниже, поскольку большинство сборочно-разборочных операций совпадают, останется только слить часть антифриза и отвернуть крепёж насоса. Новая деталь ставится с имеющейся в ремкомплекте прокладкой, после чего уровень охлаждающей жидкости доводится до нормы.

Долгий срок службы деталей обеспечится правильной натяжкой приводного ремня, исключающей перегруз подшипников. Обычно применяется динамометрический ключ, который позволяет избежать ошибок при регулировке. Надо только выставить нужное усилие в соответствии с инструкцией.

Установка дополнительной помпы в автомобиль своими руками

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

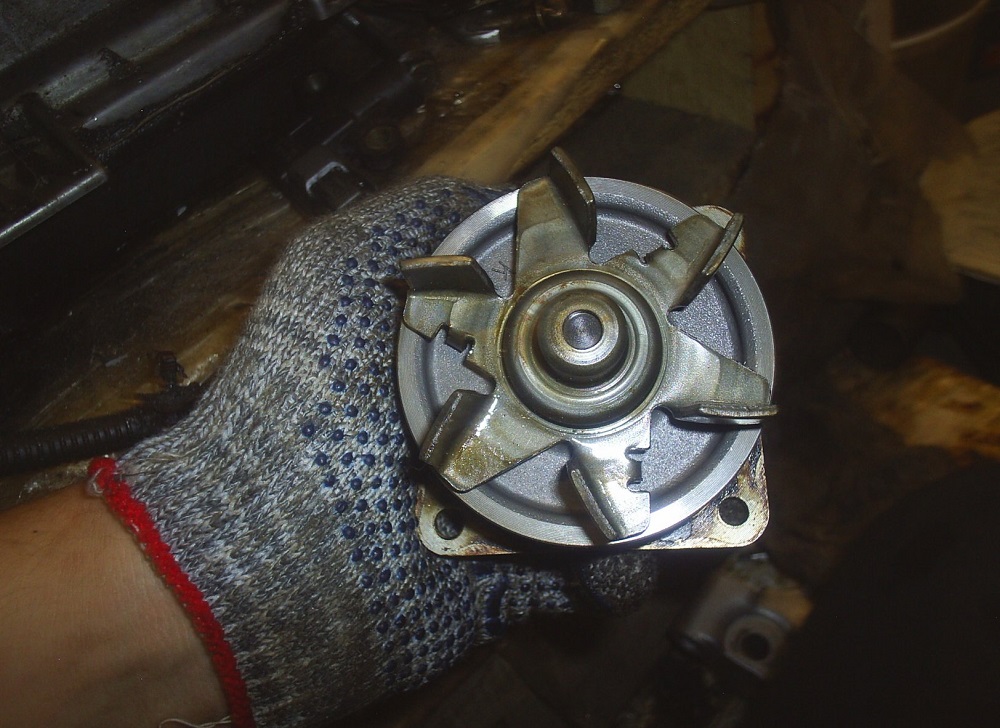

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.

Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.

Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

• Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
• — на шпильке крепления бачка омывателя;
• — на шпильке возле аккумуляторной батареи;
• — на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Рекомендуем: Какую функцию выполняет цепь ГРМ

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).

Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.

Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

1. 1. Собирают «узел», состоящий из трёх деталей.

Короткий шланг – это «отвод».

1. Ниже показан пример с помпой BOSCH.

Узел для отведения тосола

Внешний отводящий шланг

Метод крепления помпы BOSCH

Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

1. Делают «сборку», как на шаге 1 (см. выше);
2. «Сборку» монтируют;
3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

Метод крепления помпы ГАЗ

Типы и конструкция водяных насосов

Все современные автомобильные водяные помпы являются насосами центробежного типа, они нагнетают охлаждающую жидкость в систему с помощью вращающегося многолопастного колеса (крыльчатки). В таком насосе крыльчатка находится в замкнутой полости с двумя патрубками: подводящим над центром крыльчатки и нагнетательным на периферии. Охлаждающая жидкость поступает на среднюю часть крыльчатки и отбрасывается ее лопастями на периферию, приобретает ускорение и через нагнетательный патрубок подается в водяную рубашку двигателя. Так между подводящим и нагнетательным патрубками насоса создается разность давлений, обеспечивающая циркуляцию охлаждающей жидкости по системе.

Обычно насос встраивается в систему охлаждения между выпускным патрубком радиатора и впускным патрубком водяной рубашки двигателя. То есть, через помпу проходит уже охлажденная в радиаторе жидкость, благодаря чему на агрегат снижается тепловая нагрузка и продлевается его ресурс.

Конструкция водяного насоса в общем случае проста. Основу агрегата составляет литой корпус с патрубками (подводящим и нагнетающим), внутри которого на валу расположена крыльчатка. Вал крыльчатки удерживается одним или двумя подшипниками в передней стенке корпуса, вся конструкция уплотняется самоподжимным сальником, препятствующим проникновению охлаждающей жидкости в подшипник и ее утечку из корпуса насоса. Сальник имеет пружину, за счет чего он всегда прижат к корпусу насоса и обеспечивает необходимую степень герметичности. Также внутри может располагаться водоотражатель, препятствующий попаданию воды на подшипники изнутри. Снаружи на валу крыльчатки располагается ступица шкива привода насоса, на который может крепиться и вентилятор. На шкиве или на валу со стороны передней стенки корпуса насоса может располагаться пылеотражатель, препятствующий проникновению пыли в подшипник.

Существующие сегодня помпы отличаются конструкцией крыльчатки и корпуса, способом установки на двигатель, типом привода и наличием/отсутствием привода вентилятора охлаждения радиатора.

В помпах используются крыльчатки двух основных типов:

• Дисковые — крыльчатка конструктивно выполнена в виде плоского диска, на одной поверхности которого расположены прямые или спиральные лопасти;
• Кольцевые — крыльчатка выполнена в виде двух дисков, между которыми расположены прямые или спиральные лопасти.

Наиболее широкое применение находят дисковые крыльчатки с лопастями различных типов. Кольцевые крыльчатки применяются реже вследствие более сложной конструкции и высокой массы. Дисковые крыльчатки могут быть литыми и штампованными, кольцевые — литыми и сварными (собранными из отдельных компонентов).

По конструкции корпуса и способу установки на двигатель жидкостные насосы бывают:

• Интегрированные в блок двигателя;
• Корпусные (автономные).

Насосы первого типа имеют корпус, открытый со стороны крыльчатки — вторую часть корпуса составляет полость в блоке двигателя. Такой насос монтируется непосредственно на двигатель (через прокладку на специально обработанную привалочную поверхность), он занимает мало места и требует выполнения минимального числа соединений, так как нагнетательный патрубок обычно интегрирован в корпус и блок. Именно насосы, интегрированные в блок двигателя, сегодня получили наибольшее распространение.

Насосы второго типа выполнены в виде автономных агрегатов, которые соединяются с системой охлаждения патрубками. Эти насосы тоже устанавливаются на блок двигателя (на привалочную поверхность или на отдельные кронштейны), однако занимают больше места, чем насосы первого типа. В остальном корпусные и интегрированные насосы не имеют принципиальных отличий.

Водяные насосы могут иметь привод двух основных типов:

• Ремнем/цепью ГРМ;
• Ремнем привода вспомогательных агрегатов.

В первом случае на насос устанавливается зубчатый шкив (для зубчатого ремня) или звездочка (для цепи), во втором случае используется шкив для обычного клинового или поликлинового ремня. Сегодня используются все типы приводов, однако наибольшее распространение получили насосы с приводом от ремня ГРМ и поликлинового ремня. На ранних двигателях (особенно дизельных) все еще используются клиноременные передачи с одиночными, спаренными, строенными и счетверенными ремнями.

Наконец, шкив привода водяного насоса может использоваться для установки вентилятора охлаждения. Вентилятор может монтироваться на шкив непосредственно (жестко) или через вязкостную муфту, в первом случае вентилятор работает постоянно (так как насос имеет постоянный привод), во втором случае вентилятор включается в работу только в определенном диапазоне температур.

Каков итог?

Расходным характеристикам оригинальной помпы ТЗА соответствует только помпа LUZAR, остальные отстают на 10–15%. Ресурсные испытания в течение 500 часов на «ржавой» воде без протечки смогли пережить только помпы Fenox, «Прамо» и LUZAR, однако у Fenox появился шум подшипника.

При выборе помпы, если важны ее расходные характеристики, обязательно стоит обратить внимание:

— на количество лопастей на крыльчатке и качество ее обработки;

— на высоту вылета крыльчатки: чем меньше зазор между крыльчаткой и блоком — тем меньше гидравлические потери и выше производительность;

— на плавность вращения подшипника при проворачивании шкива помпы.

При замене помпы рекомендуется произвести промывку системы охлаждения, чтобы оставшиеся отложения при заливке новой жидкости не появились в виде взвеси и не вывели из строя керамический сальник помпы.

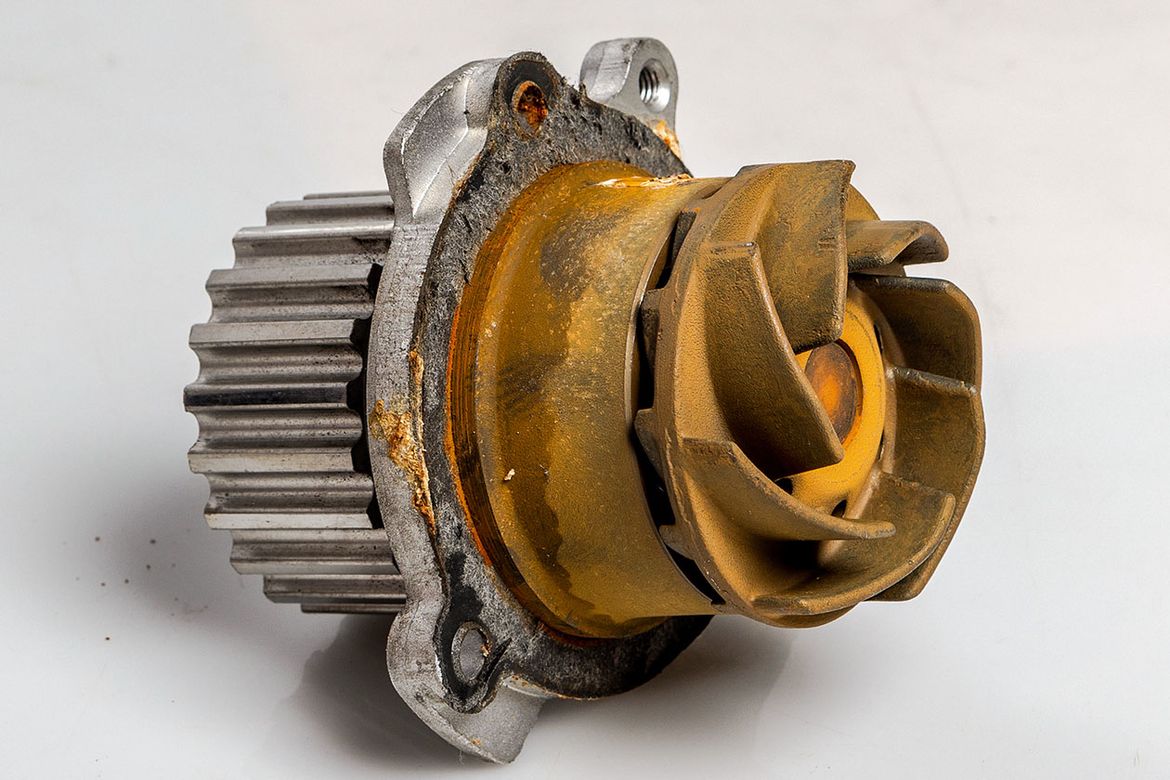

Также напоминаем, что систему охлаждения не стоит заправлять дешевыми охлаждающими жидкостями от неизвестных производителей. Последствия использования таких составов видны на фото: жидкость «проела» корпус помпы (в данном случае – Fenox) в нескольких местах.

Фото: журнал «Движок»
