Как правильно пользоваться климат-контролем?
Общая последовательность управления климатической установкой:
- Включить установку при помощи отдельной кнопки или регулятора скоростей вентилятора.
- Установить требуемую температуру. Большинство систем позволяют выставлять температуру с шагом 0,5 ºС. Допустимая разница между зонами составляет в лучшем случае 4-5 ºС.
- При ручном режиме принудительно включить кондиционер и выставить частоту вращения вентилятора.
- Для включения автоматики требуется нажать на кнопку «Auto». Дальнейшее регулирование интенсивности потока воздуха и распределение его по салону установка возьмет на себя.
- Если владелец мало использует климатическую установку, то рекомендуется профилактическое включение кондиционера раз в месяц на 10-15 минут.

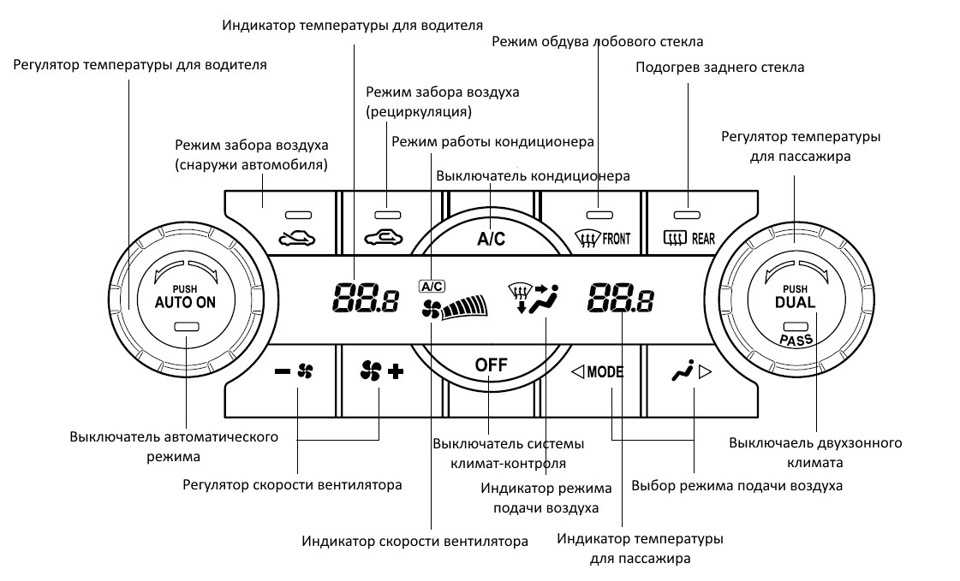

Ниже приведен образец блока управления двухзонным климат-контролем с описанием функций кнопок и переключателей:
- 1 — клавиша управления компрессором кондиционера;
- 2 — ступенчатый регулятор системы водителя;
- 3 — рукоятка изменения температуры воздуха, подаваемого на место водителя;
- 4 — автоматический режим работы;
- 5 — сверху расположена кнопка подачи потока на уровень груди, ниже — в район головы, еще ниже — к ногам;
- 6 — увеличение числа оборотов крыльчатки вентилятора;
- 7 — рукоятка изменения температуры воздуха, подаваемого на место пассажира;
- 8 — ступенчатый регулятор системы обогрева сидения пассажира;
- 9 — максимальный обдув лобового стекла;
- 10 — обогрев заднего стекла;
- 11 — уменьшение числа оборотов крыльчатки вентилятора;
- 12 — рециркуляция воздуха в ручном или автоматическом режиме;
- 13 — управление электрическим обогревом руля.
Назначение кнопок климат-контроля

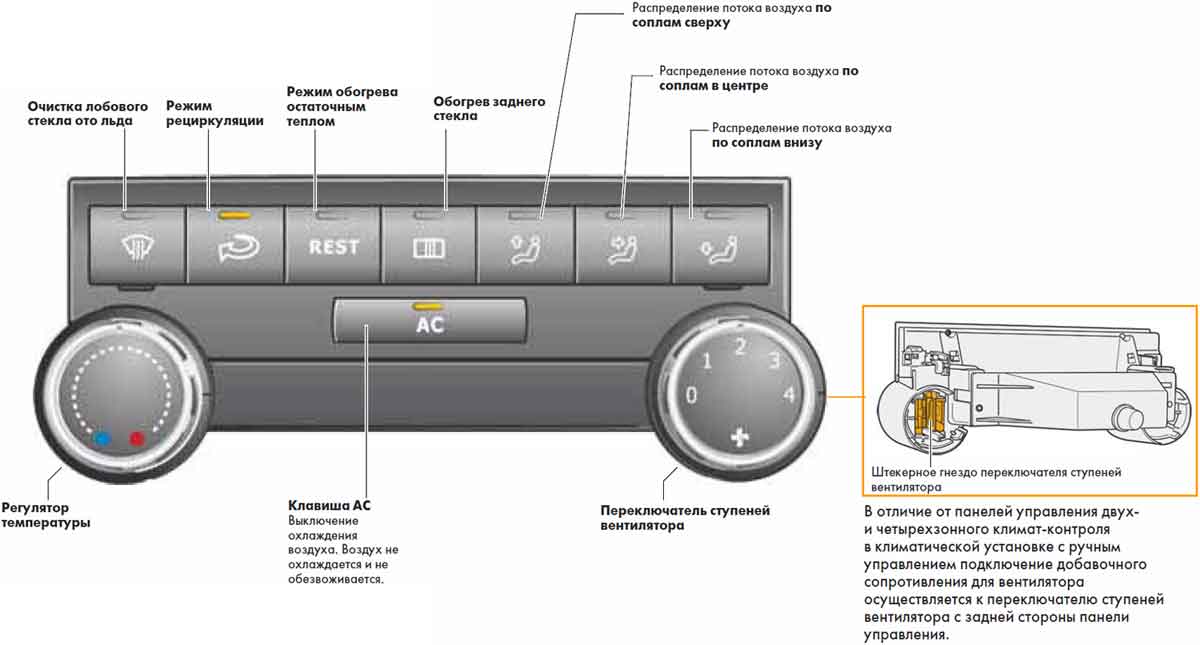

На блоке управления могут иметься дополнительные кнопки и табло:
- индикация температуры воздуха в зоне водителя и пассажира;
- включение электрического ;
- подача воздуха от автономного отопителя.
Особенности эксплуатации климат-контроля летом
Летняя эксплуатация устройства имеет ряд особенностей:
- Не рекомендуется выставлять значение температуры климат-контроля ниже 10 ºС внешней среды. Это связано с риском простудных заболеваний из-за переохлаждения организма.
- Перед запуском климатической установки рекомендуется проветривать салон. Это снижает температуру воздуха и ускоряет охлаждение.
- Для ускорения процесса охлаждения используется режим рециркуляции воздуха.
- Не рекомендуется открывать окна после охлаждения салона, поскольку датчики фиксируют изменение температуры и нагружают компрессор.
Особенности эксплуатации климат-контроля зимой
Особенности использования системы в зимнее время:
- из-за возможности образования льда и конденсата на заслонках не рекомендуется изменять потоки воздуха до прогрева салона;
- периодически включать компрессор кондиционера для профилактики резиновых уплотнений магистралей хладагента.
Признаки неисправности ЭБУ
Если устройство работает некорректно или вообще отсутствует связь, то заметить подобное можно по следующим признакам:
- При явных неисправностях на панели приборов не загорается либо с перерывами разной частоты мигает значок Check Engine. Нужно сначала удостовериться в исправности лампочки и наличии ее питания, только после этого заниматься диагностикой модуля ЭБУ.
- При подключении диагностического сканера к разъему последний выдает некорректные данные, которые вызывают большие сомнения. Проще говоря, данные совершено отличаются от тех, которые должны быть. При выходе из строя контроллера сканер и вовсе может не подключиться.
- Сбои в работе двигателя, троение, авто не заводится или заводится с трудом. При этом объективных причин для подобных явлений не наблюдается.
- Пропуски зажигания при исправном состоянии системы зажигания.
- Вентилятор перед радиатором включается самопроизвольно.
- Без видимых причин перегорают предохранители, причем разные. Обычно предохранители перегорают из-за скачков напряжения бортовой сети или при коротком замыкании в цепи, но если диагностика не выявляет таких проблем, то проблема с ЭСУД.
- Импульсы с датчиков не поступают или поступают, но неравномерно.
- Неправильная работа педали газа. Особенно это касается электронной педали: когда водитель нажимает на нее, она либо не отвечает, либо делает это с опозданием.
- Повреждения на корпусе устройства или контактах, например, следы подгорания на клеммных колодках.
Виды
Автопроизводители устанавливают в машине разные виды климат контроля. Их классифицируют в зависимости от:
- мощности;
- наличия разных рабочих зон;
- удобства контроля;
- дополнительных функций.
Основным критерием различия является количество зон. Системы могут быть:
- однозонными;
- двухзонными;
- трёхзонными;
- четырёхзонными.
- Однозонные устройства. Это самые простые системы, которые функционируют по описанному ранее принципу и позволяют регулировать рабочие параметры в зоне водителя и переднего пассажира.
- Двухзонные системы. Пространство между передним пассажиром и водителем разделено так, чтобы для каждой части можно было выставлять индивидуальные параметры. Это обеспечивает дополнительный комфорт.
- Трёхзонные и четырёхзонные. С их помощью индивидуальные настройки доступны для пассажиров, которые сидят сзади. Четырёхзонные КК самые современные и комфортабельные.
Ключевым недостатком кондиционера перед климатическим контролем является наличие только двух функций. Кондиционер может осушать и охлаждать поступающий воздух в машине, но обратной связи у него нет. Потому водитель должен вручную регулировать все параметры.
Обратная связь выгодно отличает климат контроль и делает машины, оснащённые этой системой, предпочтительнее тех автомобилей, в которых установлен обычный кондиционер.
Даже самые простые КК однозонного типа могут автоматически подогревать и охлаждать внутренний воздух в следующих зонах:
- голова и ноги;
- только ноги;
- только голова;
- ноги и ветровое (лобовое) стекло;
- лобовое стекло (такой режим нужен для защиты от запотевания).
У многозонных автомобильных систем режимов работы больше, и они позволяют адаптировать работу под индивидуальные потребности водителя и пассажиров его автомобиля.
Можно ли установить климатическую систему дополнительно?
Климатическую установку можно смонтировать при двух условиях:
- автомобиль оборудован кондиционером;
- конструкция автомобиля позволяет устанавливать климат-контроль.
Для внесения изменений в конструкцию потребуется установить блок климатической установки с электронным управлением, а также изменить проводку и смонтировать пульт управления. Ниже рассмотрен пример самостоятельной установки климата на автомобиль Поло Седан.
Ряд автомобилей, например, Hyundai i30 первого поколения можно оснастить климат-контролем путем замены блока управления, термодатчиков, сопротивления вентилятора и установки датчика солнечного излучения вместе с доработанным жгутом проводки.
Что понадобится
Набор компонентов для замены:
- Отопитель, оснащенный электрическими приводами заслонок и датчиками. На автомобили Поло Седан походит деталь аналогичного назначения от Шкода Рапид. Разница будет в некоторых штекерах проводки и в шланге системы охлаждения перчаточного ящика.
- Жгут проводки отопителя. Замена узла обязательна, поскольку провода используются для коммутации отопителя с блоком управления.
- Непосредственно блок управления и декоративная рамка для него.
- Проводка для коммутации блока управления с бортовой цифровой шиной и датчиками.
- Охлаждающая жидкость.
- Клапан подачи холодного воздуха в перчаточный ящик.
- Поскольку замена отопителя связана с демонтажем трубок, то потребуется заправка кондиционера хладагентом.
Алгоритм действий
Последовательность шагов по замене:
- Слить антифриз и хладагент.
- Отсоединить магистрали от штатного отопителя.
- Снять панель приборов в сборе с отопителем.
- Вынуть старый отопитель и установить на его место новый.
- Установить на штатное место датчик активности солнечного излучения.
- Соединить новый отопитель со штатными проводами при помощи доработанной косы.
- Установить панель приборов на место.
- Перепрограммировать блок электрики на использование климат-контроля. Если эту операцию пропустить, то система будет работать некорректно.
- Заправить системы охлаждения и климат-контроля.
Таблица предохранителей и реле в Лада Калина 2
Lada Kalina 2 существенно отличается от своей предшественницы и имеет немного иной блок с другим расположением предохранителей.
Основной блок в салоне
Чтобы понимать за что отвечают реле и предохранители на Калине 2 – изучите таблицу:
| Номер | Ток срабатывания, А | Защищаемая цепь |
| F1 | 15 | Питание ЭБУ двигателя, катушек зажигания, топливных форсунок и электрического вентилятора |
| F2 | 25 | ЦЭКБС |
| F3 | 15 | ЭБУ и привод АКПП |
| F4 | 15 | ЭБУ SRS |
| F5 | 7,5 | ЭБУ двигателя, щиток приборов, ЦЭКБС, Гидроусилитель руля, стоп-сигнал, датчик скорости, селектор выбора режима АКПП, выключатель и реле обогрева стекла и обогрев сидений |
| F6 | 7,5 | Сигнал заднего хода, контроллер АКПП, штатный парктроник и указатели поворота |
| F7 | 7,5 | Клапан адсорбера, питание датчика распредвала, кислородного датчика, ДМРВ и Датчика абсолютного давления в коллекторе |
| F8 | 25 | Обогрев зеркал и заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту, подсветки щитка приборов и клавиш, освещение номерного знака, освещение вещевого ящика |
| F11 | 5 | Задние ПТФ |
| F12 | 10 | Ближний свет и корректор фар (правая блок-фара) |
| F13 | 10 | Ближний свет и корректор фар (левая блок-фара) |
| F14 | 10 | Дальний свет – правая сторона |
| F15 | 10 | Дальний свет – левая сторона |
| F16 | 10 | ПТФ передняя правая |
| F17 | 10 | ПТФ передняя левая |
| F18 | 15, 20 или 10 | Прикуриватель и обогрев передних сидений |
| F19 | 20, 7.5 или 5 | Блок управления ЦЗ и питание блока АБС |
| F20 | 15 | Гудок |
| F21 | 10 | Бензонасос |
| F22 | 15 | Передние стеклоподъемники, омыватели стекол и задние стеклоочистители |
| F23 | 5 | Питание щитка приборов и разъема диагностики |
| F24 | 7,5 | Муфта компрессора и питание блока климат-контроля |
| F25 | 7,5 | Плафон освещения салона, лампы стоп-сигнала |
| F26 | 25 или 10 | Клапаны антиблокировочной системы или ЦЭКБС |
| F27 | 25 или 30 | Клапаны АБС или электродвигатель отопителя |
| F28 | 30 | Мотор отопителя или питание климат-контроля |
| F29 | Резерв | Резерв |
| F30 | Резерв | Резерв |
| F31 | 30 | Кратковременное включение дальнего света, стеклоподъемник передних дверей или клапаны АБС |
| F32 | 30 | Отопитель и климат-контроль |
Обозначения реле в Калине 2
| Номер реле | Обозначение |
| К1 | Электрический вентилятор охлаждения |
| К2 | Стеклоподъемники |
| К3 | Управление стартером |
| К4 | Реле снятия нагрузки замка зажигания |
| К5 | Аварийная сигнализация и указатели поворота |
| К6 | Стеклоочиститель или подогрев передних сидений |
| К7 | Дальний свет |
| К8 | Звуковой сигнал |
| К9 | Ближний свет |
| К10 | Обогрев зеркал и заднего стекла |
| К11 | Реле включения ЭБУ двигателя |
| К12 | Бензонасос |
| К13 | Аварийная сигнализация или лампы заднего хода |
| К14 | Дополнительное реле аварийки или вентилятора системы охлаждения |
| К15 | Обогрев лобового стекла (две секции) |
| К16 | Обогрев лобового стекла (две секции) |
| К17 | Компрессор кондиционера |
Предохранители под капотом Kalina 2
Ознакомьтесь с таблицей предохранителей подкапотного пространства:
| F1 | Обогрев стекла или генератор |
| F2 | Генератор |
| F3 | Генератор или вентиляторы охлаждения |
| F4 | Вентилятор системы охлаждения или контроллер ESP |
| F5 | Гидроусилитель руля или питание блока ESP |
| F6 | Питание ЭУР или насоса АБС |
Система климат-контроля
Современные автомобили оснащаются системой климат-контроля. Данная система предназначена для создания и автоматического поддержания микроклимата в салоне автомобиля. Система обеспечивает совместную работу систем отопления, вентиляции и кондиционирования за счет электронного управления.
Применение электроники позволило добиться зонального регулирования климата в салоне автомобиля. В зависимости от числа температурных зон различают следующие системы климат-контроля: однозонный, двухзонный, трехзонный и четырехзонный.

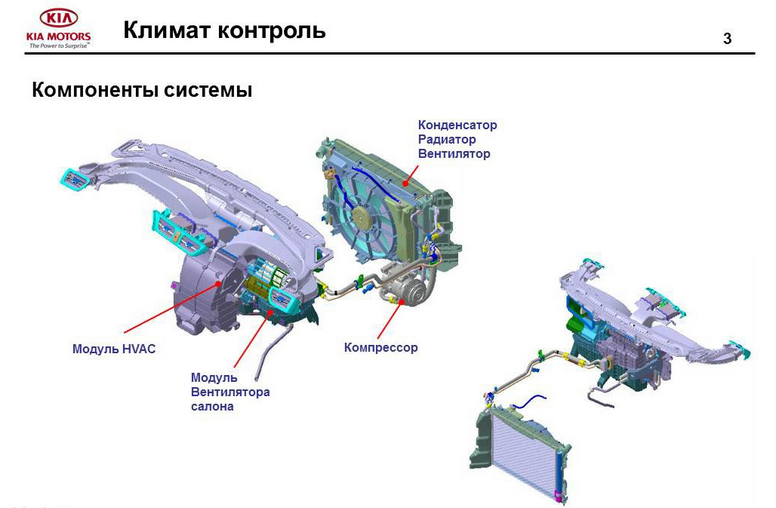

Система климат-контроля объединяет климатическую установку и систему управления.

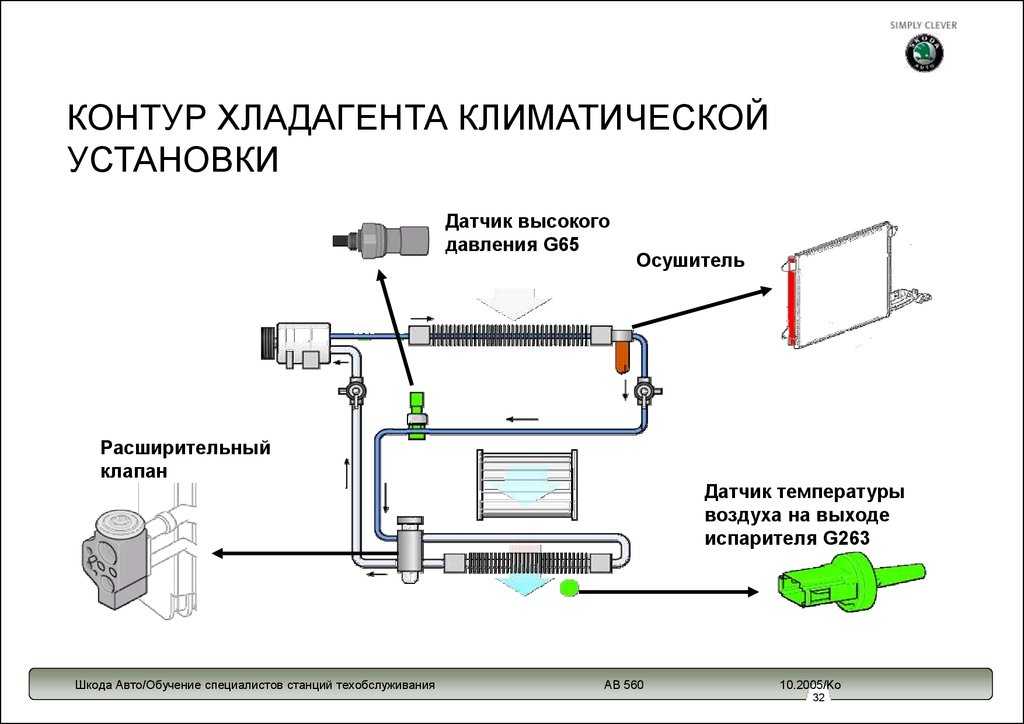

Климатическая установка. в свою очередь, включает конструктивные элементы систем отопления, вентиляции и кондиционирования, в том числе радиатор отопителя, вентилятор приточного воздуха и кондиционер, состоящий из испарителя, компрессора, конденсатора и ресивера.
Управление климатической установкой осуществляет соответствующая система. Основными элементами этой системы являются входные датчики, блок управления и исполнительные устройства.
Входные датчики измеряют соответствующие физические параметры и преобразуют их в электрические сигналы. К входным датчикам системы управления относятся датчики температуры наружного воздуха, уровня солнечного излучения (фотодиод), выходной температуры, потенциометры заслонок, температуры испарителя, давления в системе кондиционирования.
Количество датчиков выходной температуры определяется конструкцией системы климат-контроля. К датчику выходной температуры может быть добавлен датчик выходной температуры в ножное пространство. В двухзонной системе климат-контроля число датчиков выходной температуры удваивается (датчики слева и справа), а в трехзонной – утраивается (слева, справа и сзади).
Потенциометры заслонок фиксируют текущее положение воздушных заслонок. Датчики температуры испарителя и давления обеспечивают работу системы кондиционирования.
Электронный блок управления принимает сигналы от датчиков и в соответствии с заложенной программой формирует управляющие воздействия на исполнительные устройства.
К исполнительным устройствам относятся приводы заслонок и электродвигатель вентилятора приточного воздуха, с помощью которых создается и поддерживается заданный температурный режим. Заслонки могут иметь механический или электрический привод. В конструкции климатической установки могут применяться следующие заслонки:
- заслонка приточного воздуха;
- центральная заслонка;
- заслонки температурного регулирования (в системах с 2-мя и более зонами регулирования);
- заслонка рециркуляции;
- заслонки для оттаивания стекол.
Принцип работы системы
Система климат-контроля обеспечивает автоматическое регулирование температуры в салоне автомобиля в пределах 16-30 °С.
Желаемое значение температуры устанавливается с помощью регуляторов на панели приборов автомобиля. Сигнал от регулятора поступает в электронный блок управления, где активируется соответствующая программа. В соответствии с установленным алгоритмом блок управления обрабатывает сигналы входных датчиков и задействует необходимее исполнительные устройства. Установленное значение температуры поддерживается автоматически.
Поступающий в салон автомобиля воздух проходит через радиатор отопителя и нагревается теплом охлаждающей жидкости. Степень нагрева воздуха регулируется центральной заслонкой (заслонками тепературного регулирования) путем смешивания холодного и горячего воздуха.
При необходимости включается кондиционер. Кондиционер удаляет излишнее тепло и влагу из салона.
Из чего состоит усилитель руля Калины?
Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.
Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:
- электромотор;
- блок редуктора;
- модуль управления;
- датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.
Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.
Климат-контроль 2C-Climatronic
Основным отличием новой версии климатической системы от Фольксваген является двухзонность климат-контроля, что обусловило внесение изменений в блок управления устройством. В частности, изменениям подверглись как сама панель управления, так и способы установки тех или иных режимов работы климат-контроля. Перед тем как изложить описание, как пользоваться двухзонным климат-контролем в автомобиле Фольксваген, приведём схему расположения и назначение клавиш устройства, а также индикацию текущих режимов на дисплее климатической системы.
- 1 – кнопка регулирования температуры для водительской стороны;
- 2 – кнопка, обеспечивающая включение автоматического режима поддержания заданного микроклимата, распределение потока воздуха, нагнетаемого в салон и регулирование скорости вращения вентилятора;
- 3 – индикатор, указывающий на заданную пользователем температуру с водительской стороны (в служебном меню Komfort-Setup имеется возможность переключения между индикацией температуры в градусах по Фаренгейту/Цельсию);
- 4 – индикатор режима работы вентилятор;
- 5 – кнопка для управления скоростью работы вентилятора (нажатие на «+» увеличивает обороты, на «–» – уменьшает);
- клавиши 6/7/8 используются для выбора режима обдува: 6 – обдув средней части салона, 7 – верхней части автомобиля, 8 – обдув области ног;
- 9 – аналог клавиши 5, но в отношении правой стороны автомобиля;
- 10 –индикация скорости вращения вентилятора для правой стороны салона;
- 11 – индикатор, указывающий на заданную пользователем температуру с правой стороны;
- 12 – кнопка включения обдува лобового стекла наружным воздухом для избавления от наледи и запотевания, при её нажатии установленный ранее режим рециркуляции отключается. Если снаружи ТС температура превышает +3° С, автоматически включается автокондиционер с целью осушения стекла, при этом вентилятор некоторое время работает на максимальных оборотах;
- 13 – кнопка включения рециркуляции;
- 14 – клавиша, нажатие которой задействует автоматический режим управления рециркуляцией;
- 15 – кнопка включения режима использования климатической системой остаточного тепла;
- 16 – кнопка включения обогрева заднего стекла;
- 17 – клавиша регулирования температуры для правой стороны;
- 18 – кнопка выключения Климатроника.
Работа климатической системы в любых режимах (за исключением режима остаточного тепла) возможна только при включённом зажигании, если требуется использование кондиционера, включённого зажигания недостаточно – нужно завести мотор, поскольку холодильная установка запитывается только от генератора.
Многозонный климат-контроль
Самым распространенным вариантом является 2-х зонный. В таком варианте для водителя и пассажира на переднем сидении может быть задана разная температура. Разумеется, эта разница не может быть большой.
Это не единственный вариант климат-контроля в автомобиле. Есть еще такие виды:
- 3-х зонный, когда доступно поддержание разной температуры на передних и задних сидениях;
- 4-х зонный, когда каждый из пассажиров может регулировать свою температуру;
Во многих случаях 4-х зонный климат контроль считается лишним, особенно если вы ездите на машине в одиночку или, максимум, вдвоем. В это же время он может быть очень полезен, когда вы размещаете пассажиров на заднем сидении.
Когда необходимо настроить свою температуру для каждой зоны в салоне, необходимо, чтобы были установлены специальные воздуховоды для каждой области салона. Также в них должны быть установлены дополнительные заслонки, датчики и специальный контроллер.
Ниже в видео рассказывается, как работает климат-контроль.
Принципы управления
В зависимости от модели, марки и года выпуска машины, на них используются разные управляющие органы. Но обозначения применяют стандартизированные, чтобы у водителей не возникало проблем с включением системы при пересадке на другие автомобили.
- для включения системы предусмотрена кнопка On/Off или клавиша, на которой изображается разорванный кружок;
- чтобы перейти в режим использования кондиционера, есть кнопка A/C;
- для регулирования общей температуры или параметров разных зон применяют валики или кнопки, стандартный регулировочный шаг составляет 0,5 градуса Цельсия;
- нажав кнопку Auto, вы переведёте климатическую систему в удобный режим автоматического поддержания заданных ранее параметров;
- на блоках управления климатическим контролем есть несколько клавиш, с помощью которых меняют направление движение воздуха внутри салона автомобиля, минимум их бывает 3. Они переводят систему на обдув в зоне ног, ног и голову и лобового стекла. Но на современных автомобилях их намного больше.
Управлять системой в машине достаточно просто. Вам нужно вращающимися регуляторами и кнопками выставить нужные параметры и выбрать требуемую область обдува подогретым или охлаждённым воздухом.
Но каждый автомобиль может иметь свои уникальные нюансы. Потому с правильно работающим отоплением и охладителем рекомендуем разбираться с помощью руководства по эксплуатации для конкретной модели автомобиля.
Для достижения оптимальных рабочих характеристик рекомендуется использовать высокие обороты двигателя. Если вы хотите, чтобы салон быстрее охладился или прогрелся, после выбора нужных параметров перейдите на низкую передачу и поднимите обороты мотора. Как только температура дойдёт до оптимальных показателей, можно возвращаться к нормальному режиму работы силового агрегата.
Как выполняется прошивка
Процесс прошивки (обновление программного обеспечения) выглядит следующим образом:
- Сначала проводится полная диагностика двигателя, при неисправном моторе прошивка принесет больше вреда, чем пользы.
- Сохраняется оригинальная прошивка и на ее основе подбирается модифицированная.
- При помощи адаптера через диагностический разъем OBD II (соблюдая распиновку) в ЭБУ записывается посредством специальной компьютерной программы новое программное обеспечение.
- Контроллер перезагружается и проверяется работоспособность всех систем.
На первый взгляд выглядит довольно просто, но прошивать блок управления на Лада Калина без наличия специальных знаний и навыков крайне не рекомендуется. К тому же требуется оборудование и умение подобрать прошивку так, чтобы не навредить. Обратившись в специализированные организации, можно не только получить диагностику и прошивку, но и гарантию работоспособности.
Климатическая система Климатроник
Немецкий автоконцерн Фольксваген принадлежит к числу лидеров мирового автомобилестроения. Высочайшее качество сборки, громадные ассигнования, выделяемы на исследовательские центры, разумная ценовая политика – эти и множество других факторов способствовали росту популярности этого автомобильного бренда. Начиная с 1996 года, на многие автомобили автоконцерна начали устанавливать климат-контроль собственной разработки – Климатроник.
Сразу отметим, что на вопросы типа «как пользоваться климат-контролем на Фольксваген Джетта», «как функционирует климат-контроль Фольксваген Поло» и им подобные, ответ будет зависеть от года выпуска автомобиля – начиная с 2000 года автоконцерн начал устанавливать климатические системы 2-го поколения – 2C-Climatronic. Следует иметь в виду, что принципиальных отличий в их конструкции нет, однако, мы приведём описания для обеих климатических установок.
Начнём изучение климат-контроля Фольксваген Шаран с клавиш, расположенных на блоке управления:
- 1 – включение режима, позволяющего быстро избавиться от наледи и запотевания стёкол;
- 9 – задействование автоматического режима функционирования Климатроник;
- 10 – режим рециркуляции воздушного потока;
- 11,12 – клавиши уменьшения/увеличения скорости вращение притяжного вентилятора (клавиша 11 может использоваться и для выключения климат-контроля);
- 13 – режим обдува верхней половины салона автомобиля;
- 14 – режим обдува нижней половины салона;
- 15 – уменьшение температуры в салоне;
- 16 – увеличение температуры;
- 17 – включение экономичного режима функционирования Climatronic (отключение кондиционера);
- 18 – температурные датчики, измеряющие фактическую температуру внутри транспортного средства: а – если руль ТС расположен слева, b – на автомобилях с правосторонним рулём.
Дисплей климатической системы отображает в виде пиктограмм или буквенно-цифровых комбинаций следующую информацию:
- 2 – скорость вращения притяжного вентилятора (чем меньше полосок – тем медленнее);
- 3 – индикация температуры воздуха вне транспортного средства;
- 4 – включение режима обдува ветрового стекла;
- 5 – работает режим рециркуляции;
- 6 – направление обдува салона;
- 7 – заданная пользователем температура воздуха внутри транспортного средства;
- 8 – режим работы Климатроник (AUTO – в автоматическом режиме, используется по умолчанию, ECON – в экономичном режиме с выключенным кондиционером, OFF – климатическая система выключена).
Нажатием клавиш 11/12 изменяются показания дисплея 2, клавиш 15/16 – показание 7, клавиш 9/11/17 – индикатора 8. Нажатие клавиш 10/13/14 приводит к изменению пиктограмм 4/5/6. Автоматический режим функционирования Климатроник можно изменить всеми управляющими клавишами. В инструкции по применению климат-контроля Фольксваген Бора и других моделей, оснащённых Climatronic, рекомендуется использовать режим AUTO с установленной температурой 22° С независимо от времени года и наружной температуры – такая настройка считается наиболее комфортной для водителя. Изменение режима допускается, если водитель или пассажиры предпочитают другие параметры микроклимата.
Как все работает
Принцип работы климат-контроля автомобиля такой: после установки водителем температурного режима, ЭБУ собирает информацию с имеющихся датчиков и задействует исполнительные механизмы. Сначала включается вентилятор, обеспечивающий подачу воздуха. Создаваемый поток проходит через фильтр, где из него удаляются примеси.
В зависимости от температуры окружающей среды и установленного режима, используется нужный рабочий элемент. Если необходимо понижение температуры, то ЭБУ включает кондиционер и поток проходит через испаритель, в результате чего воздух охлаждается. Далее воздушная масса по воздуховодам подается в установленные зоны (перенаправление потока осуществляется открытием/закрытием заслонок). Если выходной датчик улавливает понижение температуры ниже установленной нормы, ЭБУ подает сигнал на центральную заслонку, и часть воздуха, вышедшего после испарителя, направляет на радиатор обогревателя. После печки этот воздух смешивается с основным потоком, повышая его температуру до нужного уровня.
Если нужно прогреть воздух, то ЭБУ кондиционер не задействует. Поток воздуха при этом хоть и проходит испаритель, но не охлаждается, далее он поступает на радиатор печки, а уже после него по воздуховодам подается в салон. Корректировка температуры прогрева воздуха осуществляется той же центральной заслонкой, которая перенаправляет поток на радиатор или напрямую в салон. При этом степень открытия этой заслонки определяет объем воздуха, которые поступят к радиатору или пройдут в обход него.
Смешивание воздуха при регулировки температуры в салоне
При установлении возможного запотевания лобового стекла, климатическая установка принудительно направит поток разогретого воздуха на стекло. В случае определения сильной загрязненности воздуха, климат-контроль перекроет подающую заслонку и откроет рециркуляционную. Так же система поступит и при определении повышенной влажности.
Отклонения от режима AUTO
В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.
Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.
Нажатие клавиши 1 позволяет добиться следующих результатов:
- отключить режимы рециркуляции и ECON;
- поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
- увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).
Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.
Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.
Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.
Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).
Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.
Основные принципы работы современной системы климат-контроля
В контексте разговора об автоматической настройке климата в машине стоит выделить дешевые и дорогие варианты климат-контроля. Дешевая конструкция состоит из одного датчика, который обычно располагается на крыше. Это не самый эффективный способ измерить температуру в салоне, да и сопоставление внутренней и внешней температуры будет полезным делом. Пока температура в верхней части салона наберет настроенное значение, в ногах пассажиров будет очень холодно (или жарко, если речь идет о зиме). Такие системы не слишком эффективны, они чаще всего применяются в китайских автомобилях. В дорогом климат-контроле работает целая группа датчиков:
- температура в салоне измеряется на двух уровнях — внизу и вверху, также возможны датчики на картах дверей;
- обязательно происходит сопоставление с температурой внешней среды, что позволяет оптимизировать работу системы;
- на панели стоит датчик прогревания солнечных лучей, который также оптимизирует работу автоматики;
- внутри кондиционера находятся датчики давления фреона, дающие информацию о безопасности работы установки;
- при агрессивных настройках температуры бортовой компьютер может самостоятельно оптимизировать работу установки;
- в некоторых авто также стоят датчики влажности воздуха, и этот параметр можно настроить;
- рекуперация воздуха включается во многих современных машинах автоматически при появлении посторонних примесей.
Это значит, что водителю достаточно указать только желаемую температуру, а кондиционер или отопитель с помощью автоматики сам включится в нужный режим работы. Для этого автоматика использует показания всех датчиков, анализирует и сопоставляет данные и отдает команды климатическим модулям. Подобные решения позволяют без труда наладить необходимые режимы в условиях работы кондиционера и отопителя. Также в некоторых авто происходит автоматическая вентиляция воздуха и увлажнение при необходимости. Впрочем, увлажнители включаются в зависимости от выставленной температуры.
